顶管管道检验批质量验收记录表
合集下载
顶管工作井分项工程(验收批)质量验收记录表
分项工程（验收批） 分项工程（验收批）质量验收记录表
编号: 工程名称 施工单位 验收批名称、部位 污水管道管道基础W28～W233 分包单位 / 分包项目经理 施工单位检查评定记录 / 施工班组长 监理（建设） 单位验收记录 分部工程名称 专业工长 管道主体工程 分项工程名称 工作井 / 项目经理
主 控 项 目
+3,0 3 ±2 +2 2 +1 +1 2 +1 +2 1 +2 +3 1 -1
一 般 项 目
7 8 9 10 11 12 13 14 15
合格率 100% 合格率 100% 合格率 100% 合格率 100% 合格率 100% 合格率 100% 合格率 100%
≥2500 2502 2500 2500 2502 ±30 -16 -15 -10 -15
质量验收规范规定 的检查项目及验收 标准 原材料符合要求。 1 2 3 1 2 3 4 5 6
工作井结构强度、刚度和尺寸符合要求，结构无滴漏和线流现象。
结构无明显渗水和水珠现象。顶管顶进工作井的后背墙坚实平整； 后座与井壁后背墙联系紧密。 两导轨顺直、平行、等高，导轨与基座连பைடு நூலகம்牢固可靠。 顶面高程允许偏差为+3,0mm。 中心水平位置允许偏差为3mm。 两轨间距允许偏差为±2mm。 井半径不小于2500mm。 井地板高程允许偏差为±30mm。 顶管工作井后背墙垂直度允许偏差为0.1﹪Hmm、 水平扭转度允许偏差为0.1﹪Lmm。
0.1%H 5.02 0.1%L
施工单位检查评定结 果 项目专业质量检查员： 年 月 日
监理（建设）单位验 收结论 监理工程师 （建设单位项目专业技术负责人） 年 月 日
编号: 工程名称 施工单位 验收批名称、部位 污水管道管道基础W28～W233 分包单位 / 分包项目经理 施工单位检查评定记录 / 施工班组长 监理（建设） 单位验收记录 分部工程名称 专业工长 管道主体工程 分项工程名称 工作井 / 项目经理
主 控 项 目
+3,0 3 ±2 +2 2 +1 +1 2 +1 +2 1 +2 +3 1 -1
一 般 项 目
7 8 9 10 11 12 13 14 15
合格率 100% 合格率 100% 合格率 100% 合格率 100% 合格率 100% 合格率 100% 合格率 100%
≥2500 2502 2500 2500 2502 ±30 -16 -15 -10 -15
质量验收规范规定 的检查项目及验收 标准 原材料符合要求。 1 2 3 1 2 3 4 5 6
工作井结构强度、刚度和尺寸符合要求，结构无滴漏和线流现象。
结构无明显渗水和水珠现象。顶管顶进工作井的后背墙坚实平整； 后座与井壁后背墙联系紧密。 两导轨顺直、平行、等高，导轨与基座连பைடு நூலகம்牢固可靠。 顶面高程允许偏差为+3,0mm。 中心水平位置允许偏差为3mm。 两轨间距允许偏差为±2mm。 井半径不小于2500mm。 井地板高程允许偏差为±30mm。 顶管工作井后背墙垂直度允许偏差为0.1﹪Hmm、 水平扭转度允许偏差为0.1﹪Lmm。
0.1%H 5.02 0.1%L
施工单位检查评定结 果 项目专业质量检查员： 年 月 日
监理（建设）单位验 收结论 监理工程师 （建设单位项目专业技术负责人） 年 月 日
顶管管道检验批质量验收记录表
50mm 10 / 9
100mm
/
L/10mm
/
管道内清洁，无杂物、油污 抽查10点，合格9点 / /
合格 90%
/ /
顶进长 度＜
Di＜1500
+30，40mm
10 /
9
抽查10点，合格9点
90%
直线顶 300m
Di≥1500
+40，50mm
/
/
/
7 管管内
底高程 300m≤顶进长度＜1000m
W7-W8井
分包单位
/
分包项目经理
/
施工依据
设计图纸、施工组织设计、 《给水排水管道工程施工及 验收规范》GB50268-2008
验收依据
验收项目
设计要求 最小/实
及规范规 际抽样数
定
量
《给水排水管道工程施工及验收规范》GB50268-2008
检查记录
检查 结果
1
管节及附件等工程材料的产品质 量
设计要求
+60，80mm
/
/
/
顶进长度≥1000m
+80，100mm
/
/
/
水平曲线
150mm
/
/
/
R≤ 150Di
竖曲线
150mm
/
/
/
曲线顶 8 管水平
轴线
复合曲线
200mm
/
水平曲线
150mm
/
/
/
/
/
R＞ 150Di
竖曲线
150mm
/
/
/
复合曲线
150mm
/
/
顶管施工检验批
年月日
注:本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责）组织项目专业质量（技术）负责人等进行验收。
SN:DC4B00000000935C
建龙软件打印（批准文号：川建发[2002]280号）
四川省建设厅监制
主 2、6.7.3.2接口橡胶圈安装位置正确，无位移、 控 脱落现象； 项 目 3、6.7.3.3无压管道的管底坡度无明显反坡现
象；曲线顶管的实际曲率半径符合设计要求；
4、6.7.3.4管道接口端部应无破损、顶裂现象， 接口处无滴漏；
1、6.7.3.5管道内应线性平顺、无突变、变形现 象；一般缺陷部位，应修补密实、表面光洁；管 道无明显渗水和水珠现象；
底高程
＜300m
Di≥1500
﹢40，-50 （mm）
相邻管间错 口
钢筋混凝土管
15%壁厚， 且≤20
对顶时两端错口
50mm
共实测
点， 其中合格
点， 不合格
点，合格率
%
施工单位检查 评定结果
项目专业质量检查员：
项目专业质量（技术）负责人：
年月日
监理（建设）单 位
验收结论
监理工程师（建设单位项目技术负责人）：
2、6.7.3.6管道与工作井出、进洞口的间隙连接 牢固，洞口无渗漏水；
3、6.7.3.9管道内应清洁，无杂物、油污；
一 4、6.7.3.10顶管施工贯通后管道的允许偏差应符
般 合规范要求；
项 直线顶管水 目 平轴线
顶进长度＜300m
50mm
直线顶管内
顶进长度 Di＜1500
﹢30，-40 （mm）
工程施工检验批质量验收记录（通用表）
工程名称
顶管管道检验批质量验收记录一
顶管管道检验批质量验收记录一一、工程概况为确保顶管管道工程的质量，按照相关规定和标准进行检验批质量验收。
本次验收记录的内容包括施工单位、监理单位、质检单位、验收人员、验收内容、验收标准等。
二、施工单位概况施工单位名称：XXXX施工有限公司施工单位负责人：XXX施工单位联系电话：XXX三、监理单位概况监理单位名称：XXXX监理有限公司监理单位负责人：XXX监理单位联系电话：XXX四、质检单位概况质检单位名称：XXXX质检有限公司质检单位负责人：XXX质检单位联系电话：XXX五、验收人员概况验收人员1：姓名-职务验收人员2：姓名-职务验收人员3：姓名-职务六、验收内容1. 管道材料验收根据设计要求和施工图纸，对顶管管道材料进行验收。
包括外观质量、尺寸偏差、材料牌号、检验报告等内容。
2. 管道安装验收检查顶管管道的安装情况，包括管道的垂直度、水平度、对中情况、连接件的安装质量等。
同时要检查管道的防腐处理情况，确保符合相关标准。
3. 管道连接验收对顶管管道的连接情况进行验收。
包括焊口的质量、焊缝的外观、焊缝的尺寸、焊缝的密封性等内容。
4. 管道压力试验进行顶管管道的压力试验，确保管道的密封性和耐压性能。
5. 管道穿越验收检查顶管管道穿越其他结构物的情况，包括施工孔洞的尺寸、孔洞的光洁度、管道与结构物的间隙处理等内容。
七、验收标准1. 材料验收标准根据顶管管道的设计要求和相关规范，对材料的外观质量、尺寸偏差、材料牌号等进行检查。
2. 安装验收标准根据施工图纸和相关规范，对管道的垂直度、水平度、对中情况、防腐处理等进行验收。
3. 连接验收标准根据相关规范，对焊接连接的质量、外观、尺寸、密封性等进行验收。
4. 压力试验标准根据设计要求和相关规范，对管道进行压力试验，确保管道的密封性和耐压性能。
5. 穿越验收标准根据相关规范，对顶管管道穿越其他结构物的情况进行验收，包括孔洞尺寸、孔洞光洁度、管道与结构物间隙等。
顶管的垂直顶升分项工程(验收批)质量验收记录表
顶管的垂直顶升分项工程（验收批）质量验收记录表表268-4-2-5
工程名称
漳州市五号路南段（水仙大街至建元路）道路、建元东路（九龙大道至五号路）道路工程
施工单位
恒晟集团有限公司
分项工程名称
施工班组长
验收部位
专业工长
施工执行标准名称及编号
项目经理
检控项目
质量验收规范规定的检查项目及验收标准
施工单位检查评定记录
监理（建设）
单位验收记录
主
控
项
目
（GB 50268—2008）规范第6.7.4条垂直顶升管道应符合下列规定：
1管节及附件的产品质量应符合国家相关标准的规定和设计要求；
2管道直顺，无破损现象；水平特殊管节及相邻管节无变形、破损现象；顶升管道底座与水平特殊管节的连接符合设计要求；
3管道防水、防腐蚀处理符合设计要求；无滴漏和线流现象；
±20
2
顶升管管
节安装
管节垂直度
≤1.5‰H
管节连接端面平行度
≤1.5‰Do，且≤2
3
顶升管节间错口
≤20
4
顶升管道垂直度
0.5％H
5
顶升管的中心轴线
沿水平管纵向
30
沿水平管横向
120
6
开口管顶升口中心轴线
沿水平管纵向
40
沿水平管横向
30
施工单位检查评定结果
项目专业质量检查员：年月日
监理（建设）单位验收结论
一
般
项
目
第6.7.4条中的4管节接口连接件安装正确、完整；
5防水、防腐层完整，阴极保护装置符合设计要求；
6管道无明显渗水和水珠现象；
7水平管道内垂直顶升施工允许偏差应符合表6.7.4规定。
工程名称
漳州市五号路南段（水仙大街至建元路）道路、建元东路（九龙大道至五号路）道路工程
施工单位
恒晟集团有限公司
分项工程名称
施工班组长
验收部位
专业工长
施工执行标准名称及编号
项目经理
检控项目
质量验收规范规定的检查项目及验收标准
施工单位检查评定记录
监理（建设）
单位验收记录
主
控
项
目
（GB 50268—2008）规范第6.7.4条垂直顶升管道应符合下列规定：
1管节及附件的产品质量应符合国家相关标准的规定和设计要求；
2管道直顺，无破损现象；水平特殊管节及相邻管节无变形、破损现象；顶升管道底座与水平特殊管节的连接符合设计要求；
3管道防水、防腐蚀处理符合设计要求；无滴漏和线流现象；
±20
2
顶升管管
节安装
管节垂直度
≤1.5‰H
管节连接端面平行度
≤1.5‰Do，且≤2
3
顶升管节间错口
≤20
4
顶升管道垂直度
0.5％H
5
顶升管的中心轴线
沿水平管纵向
30
沿水平管横向
120
6
开口管顶升口中心轴线
沿水平管纵向
40
沿水平管横向
30
施工单位检查评定结果
项目专业质量检查员：年月日
监理（建设）单位验收结论
一
般
项
目
第6.7.4条中的4管节接口连接件安装正确、完整；
5防水、防腐层完整，阴极保护装置符合设计要求；
6管道无明显渗水和水珠现象；
7水平管道内垂直顶升施工允许偏差应符合表6.7.4规定。
顶管管道检验批质量验收记录表
顶管管道检验批质量验收记录表(一)
GB 50268-2008
单位(子单位)工程名称
分部(子分部)工程名称
验收部位
施工单位
项目经理
施工执行标准名称及编号
《给水排水管道工程施工及验收规范》GB 50268-2008
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主
控
项
目
1
管节及附件等工程材料的产品质量应符合国家有关标准规定和设计要求
年月日
监理(建设)单位验收结论
专业监理工程师(建设单位
项目专业技术负责人):
年月日
第6.7.3.1条
2
接口橡胶圈安装位置正确，无位移、脱落现象；钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求
第6.7.3.2条
3
无压管道的管底坡度无明显倒落水现象；曲线顶管的实际曲率半径符合设计要求
第6.7.3.3条
4
管道接口端部应无破损、顶裂现象，接口处无滴漏
第6.7.3.4条
一般项目
1
管道内应线形平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象
第6.7.3.5条
2
管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水
第6.7.3.6条
3
钢管防腐层及焊缝处的外防腐层及内防腐层质量验收合格
第6.7.3.7条
4
有内防腐层的钢筋混凝土
管道，防腐层应完整、附着紧密
相邻管间错口
钢管、玻璃钢管
≤2
/
/
/
/
/
/
/
/
/
GB 50268-2008
单位(子单位)工程名称
分部(子分部)工程名称
验收部位
施工单位
项目经理
施工执行标准名称及编号
《给水排水管道工程施工及验收规范》GB 50268-2008
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主
控
项
目
1
管节及附件等工程材料的产品质量应符合国家有关标准规定和设计要求
年月日
监理(建设)单位验收结论
专业监理工程师(建设单位
项目专业技术负责人):
年月日
第6.7.3.1条
2
接口橡胶圈安装位置正确，无位移、脱落现象；钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求
第6.7.3.2条
3
无压管道的管底坡度无明显倒落水现象；曲线顶管的实际曲率半径符合设计要求
第6.7.3.3条
4
管道接口端部应无破损、顶裂现象，接口处无滴漏
第6.7.3.4条
一般项目
1
管道内应线形平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象
第6.7.3.5条
2
管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水
第6.7.3.6条
3
钢管防腐层及焊缝处的外防腐层及内防腐层质量验收合格
第6.7.3.7条
4
有内防腐层的钢筋混凝土
管道，防腐层应完整、附着紧密
相邻管间错口
钢管、玻璃钢管
≤2
/
/
/
/
/
/
/
/
/
顶管管道检验批质量验收记录(模板)
/ / /
m 钢筋混凝土管曲线顶管相邻管间 ) 接口的最大间隙与最小间隙之差
≤ΔS
/
钢管、玻璃钢管道竖向变形
≤0.03Di
/
对顶时两端错口
50
/
施工单位 检查结果
监理(建设)单位 验收结论
专业工长：
专业质量检查员： 年月日
专业监理工程师
（建设单位项目专业负责 年月日
顶管管道检验批质量验收记录（模板）
单位（子单 位）
市政
分部（子分 部）
主体结构-顶管
分项工程 名称
顶管管道
施工单位
项目负责人
检验批容量
分包单位
分包单位项目 负责人
施工依据
给水排水管道工程施工及验收规范 （GB50268-2008）
验收项目 主 1 管节及附件等工程材料的产品质量
设计要求及 第规6范.7规.3定条
顶管管道检验批 质量验收记录
《给水排水管道工程施工及验收
规范》GB50268-2008
检查记录
检查 结果
1
现象；一般缺陷部位，应修补密实 、表面光洁；管道无明显渗水和水
第6.7.3条 第5款
/
珠现象
2
管道与工作井出、进洞口的间隙连 接牢固，洞口无渗漏水
第6.7.3条 第6款
/
3
钢管防腐层及焊缝处的外防腐层及 内防腐层质量验收合格
第6.7.3条 第7款
/
4
有内防腐层的钢筋混凝土管道，防 腐层应完整、附着紧密
第6.7.3条 第8款
/
5 管道内应清洁，无杂物、油污
第6.7.3条 第9款
/
一 般
顶 管 施 工
直线顶 管水平

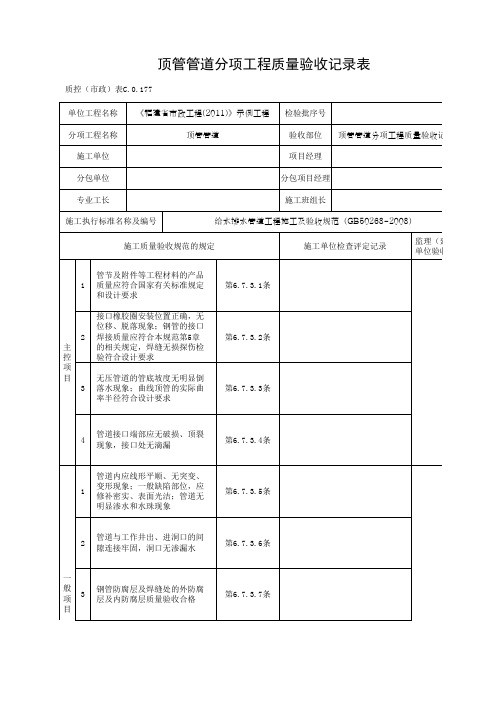

顶管管道分项工程质量验收记录表
2 主 控 项 目 3端部应无破损、顶裂 现象，接口处无滴漏
第6.7.3.4条
1
管道内应线形平顺、无突变、 变形现象；一般缺陷部位，应 修补密实、表面光洁；管道无 明显渗水和水珠现象
第6.7.3.5条
2
管道与工作井出、进洞口的间 隙连接牢固，洞口无渗漏水
顶管管道分项工程质量验收记录表
质控（市政）表C.0.177 单位工程名称 分项工程名称 施工单位 分包单位 专业工长 施工执行标准名称及编号 《福建省市政工程(2011)》示例工程 顶管管道 检验批序号 验收部位 项目经理 分包项目经理 施工班组长 给水排水管道工程施工及验收规范（GB50268-2008） 施工单位检查评定记录 监理（建设） 单位验收记录 顶管管道分项工程质量验收记录表
施工质量验收规范的规定 管节及附件等工程材料的产品 质量应符合国家有关标准规定 和设计要求 接口橡胶圈安装位置正确，无 位移、脱落现象；钢管的接口 焊接质量应符合本规范第5章 的相关规定，焊缝无损探伤检 验符合设计要求 无压管道的管底坡度无明显倒 落水现象；曲线顶管的实际曲 率半径符合设计要求
1
第6.7.3.1条
第6.7.3.6条
一 般 项 目
3
钢管防腐层及焊缝处的外防腐 层及内防腐层质量验收合格
第6.7.3.7条
一 般 项 目
4
有内防腐层的钢筋混凝土管道， 防腐层应完整、附着紧密
第6.7.3.8条
5
管道内应清洁，无杂物、油污
第6.7.3.9条
项工程质量验收记录表
8-2008） 监理（建设） 单位验收记录
