中水泵房施工方案样本
水泵机房工程施工方案模板
水泵机房工程施工方案模板一、项目概况1.1 项目名称：水泵机房工程施工方案1.2 项目地点：XX省XX市XX区1.3 项目单位：XX水务局1.4 项目概况：本项目是为了提供城市供水设施，新建水泵机房，实现水泵设备的运行和维护，确保城市供水的稳定和可靠性。
二、施工内容2.1 工程范围：水泵机房建筑及设备安装、电气设备安装、自控设备安装、管道安装、装饰装修等。
2.2 工程所需材料：水泵机房建筑材料、水泵设备、电气设备、管道材料等。
2.3 工程施工方式：总承包施工。
三、施工组织设计3.1 组织结构：项目组织结构应明确，包括总承包单位、监理单位、设计单位和施工单位等。
3.2 施工人员：施工队伍应配备合格的工程技术人员和施工人员，保证施工质量。
3.3 安全管理：施工单位应设置安全管理组织，制定安全生产管理制度和安全防护措施，确保施工期间的安全。
四、施工工艺流程4.1 地基处理：对水泵机房地基进行整平和夯实处理，保证房屋结构的稳固。
4.2 主体结构施工：按设计要求进行水泵机房主体结构的施工，包括地基基础、墙体、屋面等。
4.3 设备安装：水泵设备、电气设备、自控设备等的安装和调试。
4.4 管道安装：进行供水管道、排水管道、消防管道的安装，确保管道系统的畅通和安全。
4.5 装饰装修：进行水泵机房的装饰装修工程，包括地面铺装、墙面涂料、天花板等。
五、质量控制5.1 施工质量目标：按照设计要求和施工标准确保水泵机房工程的施工质量。
5.2 施工质量管理：严格按照ISO9001质量管理体系进行工程质量管理，设立工程质量监督员进行质量检查和验收。
5.3 质量记录：做好各阶段的质量检测和验收记录，保留完整的工程质量档案。
六、安全管理6.1 安全生产责任：各施工单位严格执行安全生产责任制，确保施工期间各项安全防护措施到位。
6.2 安全防护：设立安全管理人员，配备必要的安全设施和防护装备，保障施工人员的安全。
6.3 安全培训：对施工人员进行安全生产教育和培训，提高他们的安全意识和应急处置能力。
水泵房工程施工方案
一、工程概况水泵房工程位于某住宅小区内，主要功能是为小区提供生活用水。
水泵房占地面积约100平方米，建筑面积约80平方米。
工程主要包括水泵房主体结构、给排水系统、电气系统、通风系统等。
二、施工组织设计1. 施工进度安排（1）施工准备阶段：10天（2）主体结构施工阶段：30天（3）给排水系统施工阶段：20天（4）电气系统施工阶段：15天（5）通风系统施工阶段：10天（6）竣工验收阶段：5天总计：90天2. 施工人员组织（1）项目经理：1人（2）技术负责人：1人（3）施工员：2人（4）质检员：1人（5）安全员：1人（6）施工班组：20人三、施工方案1. 主体结构施工（1）基础施工：首先进行场地平整，然后进行基础垫层施工，垫层厚度为100mm，采用C15混凝土浇筑。
基础施工完成后，进行基础梁、柱、墙的钢筋绑扎及模板支设，最后进行混凝土浇筑。
（2）屋面施工：屋面采用现浇混凝土结构，钢筋绑扎及模板支设完成后，进行混凝土浇筑。
2. 给排水系统施工（1）给水系统：首先进行给水管材、管件、阀门等材料的采购及检验，然后进行给水管道的布置及施工。
管道采用热镀锌钢管，管道敷设应满足规范要求，并做好试压、冲洗工作。
（2）排水系统：排水管道采用PVC-U排水管，管道敷设应满足规范要求，并做好试压、冲洗工作。
3. 电气系统施工（1）配电箱安装：配电箱采用铁制配电箱，安装位置应满足用电需求，并做好接地处理。
（2）电缆敷设：电缆采用铜芯电缆，敷设时应符合规范要求，并做好电缆标识。
4. 通风系统施工（1）通风管道：通风管道采用镀锌钢板制作，管道敷设应满足规范要求。
（2）风机安装：风机安装位置应满足通风需求，并做好风机与管道的连接。
四、质量控制措施1. 严格控制材料质量，确保所用材料符合设计要求。
2. 严格按照施工规范进行施工，确保施工质量。
3. 加强施工过程中的质量控制，做好隐蔽工程验收。
4. 做好施工过程中的安全防护措施，确保施工安全。

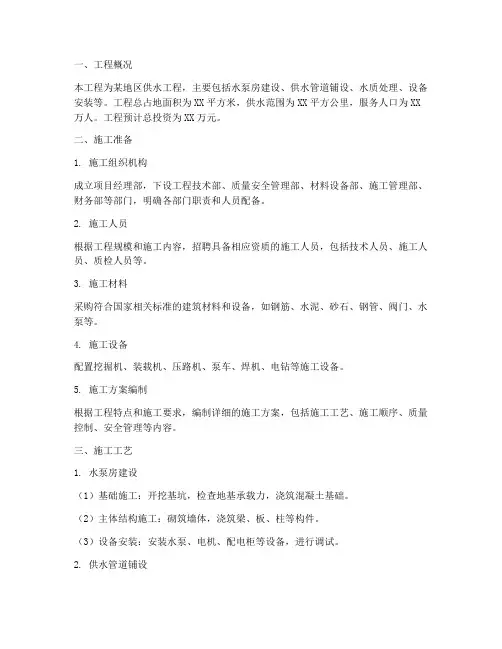

水泵供水工程施工方案范本
一、工程概况本工程为某地区供水工程，主要包括水泵房建设、供水管道铺设、水质处理、设备安装等。
工程总占地面积为XX平方米，供水范围为XX平方公里，服务人口为XX 万人。
工程预计总投资为XX万元。
二、施工准备1. 施工组织机构成立项目经理部，下设工程技术部、质量安全管理部、材料设备部、施工管理部、财务部等部门，明确各部门职责和人员配备。
2. 施工人员根据工程规模和施工内容，招聘具备相应资质的施工人员，包括技术人员、施工人员、质检人员等。
3. 施工材料采购符合国家相关标准的建筑材料和设备，如钢筋、水泥、砂石、钢管、阀门、水泵等。
4. 施工设备配置挖掘机、装载机、压路机、泵车、焊机、电钻等施工设备。
5. 施工方案编制根据工程特点和施工要求，编制详细的施工方案，包括施工工艺、施工顺序、质量控制、安全管理等内容。
三、施工工艺1. 水泵房建设（1）基础施工：开挖基坑，检查地基承载力，浇筑混凝土基础。
（2）主体结构施工：砌筑墙体，浇筑梁、板、柱等构件。
（3）设备安装：安装水泵、电机、配电柜等设备，进行调试。
2. 供水管道铺设（1）管道材料：选用符合国家标准的钢管、阀门、法兰等。
（2）管道安装：按照设计图纸，开挖沟槽，铺设管道，回填土方。
（3）管道连接：采用焊接、法兰连接等方式，确保管道连接牢固。
3. 水质处理（1）原水处理：采用沉淀、过滤、消毒等工艺，确保水质符合国家标准。
（2）供水处理：采用消毒、加氯等工艺，确保供水水质安全。
四、施工顺序1. 水泵房建设：先进行基础施工，然后进行主体结构施工，最后进行设备安装。
2. 供水管道铺设：先进行管道材料采购，然后进行沟槽开挖、管道铺设、管道连接等工作。
3. 水质处理：先进行原水处理，然后进行供水处理。
五、质量控制1. 材料质量：严格按照国家标准和设计要求，对进场材料进行检验，确保材料质量。
2. 施工质量：按照施工方案和工艺要求，对施工过程进行严格控制，确保施工质量。
3. 质量检验：对施工过程中的关键环节进行检验，确保工程质量。

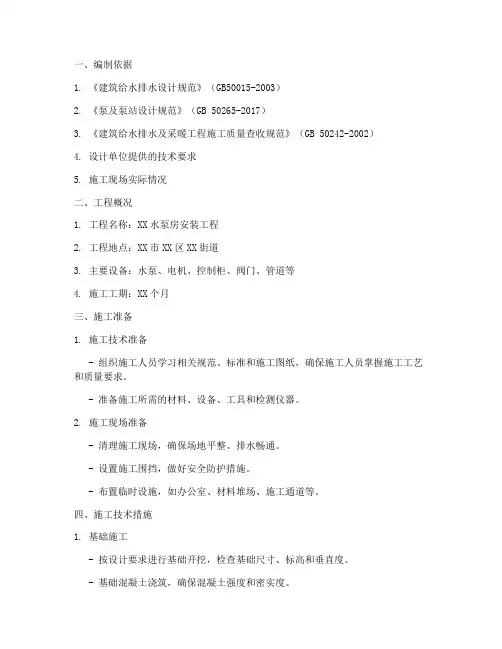

中水泵房安装施工方案
一、编制依据1. 《建筑给水排水设计规范》（GB50015-2003）2. 《泵及泵站设计规范》（GB 50265-2017）3. 《建筑给水排水及采暖工程施工质量查收规范》（GB 50242-2002）4. 设计单位提供的技术要求5. 施工现场实际情况二、工程概况1. 工程名称：XX水泵房安装工程2. 工程地点：XX市XX区XX街道3. 主要设备：水泵、电机、控制柜、阀门、管道等4. 施工工期：XX个月三、施工准备1. 施工技术准备- 组织施工人员学习相关规范、标准和施工图纸，确保施工人员掌握施工工艺和质量要求。
- 准备施工所需的材料、设备、工具和检测仪器。
2. 施工现场准备- 清理施工现场，确保场地平整、排水畅通。
- 设置施工围挡，做好安全防护措施。
- 布置临时设施，如办公室、材料堆场、施工通道等。
四、施工技术措施1. 基础施工- 按设计要求进行基础开挖，检查基础尺寸、标高和垂直度。
- 基础混凝土浇筑，确保混凝土强度和密实度。
2. 水泵安装- 检查水泵外观、性能参数和随机附件，确保符合要求。
- 在基础上放置水泵，调整水泵水平度。
- 安装水泵电机，连接电机与水泵，确保电机与水泵同心。
3. 电机安装- 检查电机外观、性能参数和随机附件，确保符合要求。
- 在基础上放置电机，调整电机水平度。
- 安装电机支架，确保支架稳固。
4. 管道及支架安装- 检查管道材质、规格和连接方式，确保符合要求。
- 安装管道支架，确保支架稳固、间距合理。
- 安装管道，确保管道连接牢固、密封良好。
5. 阀门安装- 检查阀门外观、性能参数和随机附件，确保符合要求。
- 安装阀门，确保阀门开关灵活、密封良好。
6. 系统试压与泵组试运行- 对管道系统进行试压，确保管道强度和密封性。
- 对泵组进行试运行，检查泵组运行状态和性能。
五、安全技术措施1. 施工现场设置安全警示标志，做好安全防护措施。
2. 施工人员必须佩戴安全帽、安全带等个人防护用品。
水泵房改造施工方案范本
水泵房改造施工方案引言水泵房是水厂、污水处理等市政工程中不可或缺的设施，其主要作用是提供水源输送、循环供水和处理废水等服务。
但是，由于长时间的使用和老化，许多水泵房设备及管道出现老化和腐蚀现象，给水泵房的生产和环境安全带来了很大的威胁。
为此，我们制订了一套水泵房改造施工方案，以提高水泵房的运行效率和保证水质量的安全。
范畴本施工方案涵盖了水泵房电气改造、管道防腐蚀、设备更新以及环境治理。
方案概述1.水泵房电气改造为提高电气安全性和设施的运行效率，本方案将对水泵房电气进行改造。
具体改造内容为：–更换老旧照明设施为LED灯，减少能耗和安全风险；–更换进出口电缆及桥架，提高电力和数据传输效率；–对电缆线路进行升级改造，减少电路故障率。
2.管道防腐蚀由于水泵房内外环境恶劣，管道易受腐蚀和老化，本方案将对水泵房的管道进行防腐蚀处理。
具体防腐蚀措施如下：–对管道表面进行清洗和除锈处理；–刷涂酸碱防腐漆，提高管道的耐腐蚀性；–对管道内部进行清洗，预防污垢和细菌滋长。
3.设备更新为提高水泵房的设施运行效率和优化生产流程，本方案将对水泵房设备进行更换和升级。
具体设备更新内容如下：–更换老旧水泵为高效、低噪音水泵；–更换气动阀门和控制系统以提高生产自动化水平；–更新过滤和消毒设备以保证水源质量。
4.环境治理水泵房常年运行，易受污染，为了保持水泵房环境清洁及员工健康，本方案将进行环境治理工作。
环境治理主要包括了：–清洁水泵房内部和周边区域的垃圾、污垢等；–对水泵房内空气进行监测，及时清理和更换滤芯；–定期进行环境卫生消毒处理。
实施方案1.项目计划全部改造计划预计为时三个月，具体的计划是：–第一周：现场踏勘，制定详细的改造方案；–第二周：开始进行电气改造和管道防腐蚀工作；–第三周：涉及到设备更新开始进行设备的升级和更换工作；–第四周：持续进行设备的更换和升级，并开始进行环境治理；–第五周至第十二周：持续进行管道防腐蚀、设备更新、环境治理工作，最终进行完工验收。
泵房工程施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX泵房工程2. 工程地点：XX市XX区XX街道3. 工程规模：本工程主要建设内容包括泵房、进出水管道、电气设备等，总占地面积约1000平方米。
4. 工程性质：泵房工程属于给排水工程中的给水加压泵站，主要承担城市供水、排水任务。
5. 工程建设周期：预计施工周期为6个月。
二、施工准备1. 施工组织设计（1）成立项目组织机构，明确各岗位职责；（2）编制施工组织设计，明确施工方案、施工进度、质量保证措施等；（3）编制安全技术措施，确保施工安全。
2. 施工人员及设备（1）组织施工队伍，选拔具备相关经验和技能的施工人员；（2）配备施工设备，如挖掘机、装载机、泵房设备等；（3）进行施工人员培训，提高施工技能和安全意识。
3. 材料及物资（1）采购符合设计要求的泵房设备、管道、电气设备等；（2）组织材料进场，确保材料质量；（3）做好材料保管工作，防止材料损坏。
4. 施工现场布置（1）确定施工现场平面布置，合理划分施工区域；（2）搭建临时设施，如办公室、宿舍、食堂等；（3）做好施工现场安全防护，设置警示标志。
三、施工工艺及方法1. 土方工程（1）根据设计图纸，进行土方开挖，确保开挖深度符合要求；（2）对开挖的土方进行堆放，确保堆放安全；（3）对基础进行夯实，确保基础稳定性。
2. 混凝土工程（1）根据设计图纸，进行泵房主体结构施工；（2）采用泵送混凝土，确保混凝土质量；（3）进行混凝土养护，确保混凝土强度。
3. 管道安装（1）根据设计图纸，进行管道安装，确保管道位置、坡度、间距等符合要求；（2）对管道进行试压，确保管道无泄漏；（3）进行管道保温、防腐处理。
4. 电气设备安装（1）根据设计图纸，进行电气设备安装，确保设备位置、间距等符合要求；（2）进行电气设备调试，确保设备正常运行；（3）进行电气线路敷设，确保线路安全可靠。
四、施工进度计划1. 施工阶段划分（1）土方工程：1个月；（2）混凝土工程：2个月；（3）管道安装：1个月；（4）电气设备安装：1个月；（5）竣工验收：1个月。
消防水泵房施工方案【范本模板】
消防水泵房施工方案一、工程概况福泉中学建设项目室外消防水池及泵房工程，工程拟建于福泉中学校内。
新建建筑总建筑面积226。
１9平方米，分两层,负一层建筑面积20２。
73平方米，地上一层建筑面积23.４6平方米。
消防水泵房属厂房供水系统的主要设施,由两部分构成消防水池和消防水泵房,消防水池属钢筋砼箱式结构,占地面积226.１９Ｍ2，箱体蓄水量600M３，底板厚60０,墙壁厚4５0，双层网片筋布置砼标号C2５抗渗Ｓ8.水池内壁抹20厚1：２防水砂浆,外壁用15厚１：2水泥砂浆抹面。
消防水泵房是厂区供水系统的动力设施，由消防水泵站,泡沫灌室及变配电室构成，结构形式为单层砖混结构，建筑面积90M2，层高４.8M,基础为900宽,250厚的Ｃ1５砼条形基础，消防水泵站室内有消防水泵设备基础４个。
本工程施工期在夏季施工前必须编制确实可行的夏季施工措施,加强夏施质量。
二、工程量统计三、施工准备1、技术准备施工图自审、会审,技术交底已完成，测量控制网已完成,各种施工用的图表已到位，全部技术资料将严格按我公司贯标程序登记。
2、材料准备施工机具设备已按施工计划进入施工现场，施工用材料已按施工图及施工方案做出材料计划,并将按计划有序进入现场。
3、现场布置施工现场平面图已完,生活大临已完，搅拌站及配套系统已定,钢筋制作场及材料堆场已完．四、主要施工方法1、基槽土方开挖:为了控制开挖质量，先用反铲挖掘机开挖边轴,中间部分人工开挖。
2、钢筋工程钢筋加工在钢筋加工场制作，钢筋加工前必须进行调直、除锈,盘圆钢筋采用卷扬机冷拉,冷拉率应控制在4%,直径12以下一级钢筋采用手工制作,其它均用机械加工。
钢筋安装时，主筋保护层厚度2５mm,保护层用50X50X25mｍ的水泥砂浆垫块垫起,箍筋制作时的保护层厚度也应满足设计用施工规范的规定.箍筋制作时，要保证弯钩平直段长度不小于1０d，且成１35度角,钢筋采用绑扎连接，搭接长度为40d。
钢筋绑扎前应核对成品钢筋的型号及外形尺寸、数量、规格、直径等，钢筋绑扎时应先搭设骨架，每个节点均应扎牢。
泵房施工方案(3篇)
第1篇一、项目概述本项目为XX泵房建设，位于XX地区，占地面积约XX平方米，总建筑面积约XX平方米。
泵房主要功能为集中供水、排水和雨水收集，以满足周边居民生活用水需求及城市排水要求。
本次施工方案将针对泵房的建设进行详细规划，确保工程顺利进行。
二、施工准备1. 施工组织设计（1）成立项目领导小组，负责协调、指挥和监督施工现场各项工作。
（2）组建施工队伍，包括管理人员、技术人员、施工人员等。
（3）编制施工进度计划、施工方案、质量保证体系、安全管理体系等。
2. 施工材料（1）钢材：Q235B，符合国家标准。
（2）水泥：P.O 42.5，符合国家标准。
（3）砂：中粗砂，符合国家标准。
（4）石子：5-25mm，符合国家标准。
（5）防水材料：防水卷材、防水涂料等。
（6）其他材料：钢筋、木材、模板、油漆等。
3. 施工设备（1）混凝土搅拌机、输送泵、装载机等。
（2）挖掘机、推土机、压路机等。
（3）吊车、卷扬机等。
（4）检测仪器：水准仪、经纬仪、全站仪等。
三、施工工艺及方法1. 土方工程（1）测量放线：根据设计图纸，进行测量放线，确定基坑位置。
（2）基坑开挖：采用挖掘机进行开挖，确保基坑深度符合设计要求。
（3）基坑支护：采用水泥土搅拌桩、钢支撑等支护措施，确保基坑稳定。
（4）地基处理：对地基进行夯实，确保地基承载力满足要求。
2. 模板工程（1）模板制作：根据设计图纸，制作符合要求的模板。
（2）模板安装：将模板安装到指定位置，确保模板垂直、平整。
（3）模板加固：采用拉杆、支撑等加固措施，确保模板稳定。
3. 钢筋工程（1）钢筋加工：根据设计图纸，加工符合要求的钢筋。
（2）钢筋绑扎：将加工好的钢筋按照设计要求进行绑扎。
（3）钢筋保护：采用塑料保护套等保护措施，防止钢筋锈蚀。
4. 混凝土工程（1）混凝土搅拌：按照设计配合比，搅拌符合要求的混凝土。
（2）混凝土浇筑：采用混凝土输送泵进行浇筑，确保混凝土密实。
（3）混凝土养护：采用湿布覆盖、喷淋等方式进行养护，确保混凝土强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中水泵房施工方案1、概况1．1工程概况本工程为新建科研楼工程, 位于北京市朝阳区延静里中街3号。
本工程建筑面积为45306㎡。
地下三层, 地上二十二层, 局部裙房三层。
地上为科研办公用房; 地下一层为职工餐厅及设备用房; 地下二、三层为汽车库。
中水泵房设在建筑物的西北角, 与人防出口相连。
建筑面积: 211.75m2, 出入口通道建筑面积31.18 m2。
剪力墙结构, 筏板基础, 基础埋深8.08m。
中水泵房专业性较强, 项目部负责中水管道预留和预埋, 中水管道由甲方直接分包的有专业资质的分包公司来施工。
2．施工部署2、 1施工进度计划施工时间为 .9.15～ .12.31。
2．2施工段划分:按照伸缩缝位置划分为两段, 出入口通道: 2/1轴—1轴伸缩缝为Ⅰ段。
1轴—7轴中水泵房为Ⅱ段。
2．3选派各专业工长, 负责各专业的技术工作和管理工作。
保证工程的顺进行。
2．4大型机械如: 塔吊、地泵等与主楼施工协调好, 保证在施工中水泵房施工时不影响主楼施工的进度。
3．施工准备3．1技术准备3.1.1熟悉和审查施工图纸, 组织图纸会审收到图纸后由项目部技术负责人组织项目部和各专业人员认真熟悉图纸, 摸清设计意图, 了解设计要求, 对图纸疑问和各专业图纸相矛盾的地方进行记录汇总, 绘制管道的预留洞和预埋位置和标高的图纸, 作好图纸会审工作。
办理施工图纸的有关变更洽商, 力争将图纸的问题在开工前全部解决, 保证施工过程中不因图纸问题而影响工程的进度和质量。
3.1.2.项目部测量、试验、检验、计量器具配制充分。
3.1.3作好技术方案、各专业的技术交底工作。
3．2施工准备3.2.1在挖槽前, 要作好中水泵房位置现场的清理工作。
3.2.2准备足够的人力和物力, 以保证中水泵房按计划顺利完成。
3主要施工方法和技术措施3．1边坡支护和土方开挖边坡支护和土方开挖由甲方直接分包给有专业资质的分包公司来施工, 我项目部给予积极的帮助和协调, 创造条件, 以保证边坡支护和土方开挖工程按计划顺利完成。
具体边坡支护和土方开挖施工方案见由专业公司技术人员编制的边《边坡支护和土方开挖施工方案》3．2中水泵房施工工艺流程测量放线®边坡支护和土方开挖®清槽®验槽®垫层施工®防水保护墙®防水及保护层施工®底板钢筋®焊止水钢板®导墙模板®底板混凝土®墙体钢筋®墙体模板®墙体混凝土®顶板模板®顶板钢筋®顶板混凝土®做墙体防水®坡道回填土。
3.3分项工程施工方法3.3.1施工测量控制轴线的测设, 采用外控法, 根据主轴线控制桩向槽内投测”井”字形线, 再依据平面图进行地下的放线。
高程测设, 依据现场的±0.000标高点, 用塔尺向槽内引测距槽底500mm标高桩, 以此为准作为进行基槽清土及地下墙体标高的引测依据。
3.3.2垫层施工基槽验收后即可进行垫层施工。
垫层厚100mm, 强度等级C15, 采用商品混凝土, 泵送。
垫层平面尺寸为坡道底板结构尺寸, 周边增加400mm。
采用平板振捣器振实, 随打随抹光, 达到作防水要求。
3.3.3防水保护墙施工垫层强度达到1.2MPa后砌筑高0.70米( 该高度考虑了坎墙高度300mm, 坎墙与底板同时施工) 、厚度240mm防水砖墙, 防水砖墙内侧抹20mm厚1: 3水泥砂浆; 抹成光面, 转角处抹成圆弧。
3.3.4水层及防水保护层施工本工程地下防水等级为一级, 二道设防: 一为结构自防水, 底板、外墙、顶板强度等级均为C40、 S10; 二为一道3+3厚Ⅱ型聚酯胎SBS 橡胶改性沥青防水卷材防水层, 。
本工程地下防水采用外防外贴法施工。
基层基本干燥后, 粘贴3+3厚Ⅱ型聚酯胎SBS橡胶改性沥青防水卷材。
具体参见《地下防水施工方案》。
防水施工验收完毕后, 进行防水保护层施工, 防水保护层为40mm 厚C20豆石混凝土, 采用商品混凝土。
3.2.7钢筋:严格按照设计图纸、规范及钢筋方案进行施工。
具体参见《钢筋施工方案》。
3.3.5模板:由于汽车坡道工程墙体转弯处弧度变化较多因此模板采用组合式钢模板, 钢模板型号为6015、6012、3015、3012、3009、3006、、、、 1515、 1512、 1509、 1015、 1012、 1009( 1015、1012、 1009三种规格要求带有直径17孔眼, 穿螺栓用) 。
水平连接及竖向墙体采用钢管, 竖向600 mm, 横向700 mm设置螺栓, 地下部分采用Φ14防水螺栓。
坡道转弯处水平连接采用Φ20钢筋与组合钢模板连成一体, 连接钢筋可事先进行加工成型, 与模板转弯成一体。
顶板模板采用12mm厚多层板, 900mm×900mm间距的碗扣架支撑体系。
具体参见《模板施工方案》。
3.3.6混凝土:3.3.61底板、墙体和顶板均采用C40、 S10商品混凝土, 泵送。
凡在垫层上的坡道底板在坎墙( 高300mm) 混凝土浇注前, 下钢板止水带300 mm予埋一半外露一半。
其余每道施工缝必须做止水处理, 即下橡胶膨胀止水条, 用钢钉钉好, 凡设计有要求部位必须设橡胶止水带。
混凝土浇注要有连续性, 间隔时间不得超过混凝土初凝时间。
混凝土浇注要求振捣到位, 不得漏振或过振, 墙体浇注一次灌注高度不得大于400mm。
混凝土终凝后要及时派专人进行浇水养护7天----14天, 柱子及时包塑料布保湿, 以保证混凝土强度。
混凝土拆模后, 注意成品保护, 柱子及时用多层板护角。
具体参见《混凝土施工方案》。
3.3.6.2整流墙混凝土浇筑该中水泵房设计两道整流墙, 整流墙高3m, 宽4.4m, 在其下方至2.4m高度全部预埋纵横间距200mm￠40( 外径) UPVC套管。
这样对浇筑混凝土增加了难度。
为了保证混凝土和套管的质量, 混凝土坍落度要求20cm。
混凝土要分层浇筑、分层振捣, 分层高度不得大于0.5m。
浇筑时, 要选派有经验和负责任的振捣手, 来振捣该部位的混凝土。
振捣棒在间距200mm￠40( 外径) UPVC套管的间隙中下棒。
不要过振, 不要振套管, 以免振碎套管和使套管变形。
在浇筑混凝土时, 为了保证不超过分层高度, 采用两个保证措施: ①设专人使用刻度500mm尺杆进行控制分层下料的高度。
②用低压手把灯放到墙内照明, 来控制分层高度和振捣棒垂直下振。
项目部设专人密切注意混凝土浇筑的情况, 必要时, 设人员敲击模板, 以保证混凝土的密实。
整流墙混凝土浇筑注意事项①要分层浇筑混凝土、分层振捣, 以保证混凝土的密实和套管不受损坏。
②￠20在间距200mm￠40( 外径) UPVC套管的间隙中下振捣棒。
不严禁振套管。
3.3.7铁爬梯施工该工程由于专业性较强, 铁爬梯设置较多, 施工时严格按照图纸的位置, 先下预埋件, 然后按照图集88J7-1进行焊接。
具体见分项施工技术交底。
3.3.8设备基础设备基础严格按照图纸施工, 预埋的地脚螺栓位置要准确, 项目部要求要由分包专业公司派的技术人员指导施工, 必要时, 要由分包专业公司来施工。
3.3.9中水管道施工3.3.9.1整流墙纵横间距200mm￠40UPVC套管预埋整流墙套管预埋由于比较密, 因此有一定的难度, 要求￠40UPVC 套管的材质要最好的、位置准确而且绑在墙筋上要牢固。
其措施是: ①套管由水暖工来操作。
②在墙双排钢筋的十字交叉点的左上角设置一￠6钢筋的U型环, U型环的的规格为高50mm, 宽45mm, 上口两端设50mm 长平直段, 平直段与双排墙体水平筋焊牢固, 焊缝长度不小于30mm, 严禁点焊。
③套管长度比墙厚短2mm, 两端用聚苯板塞严, 然后用胶带裹严, 以免在浇筑混凝土时管内进混凝土。
④处理好的套管插入U型环内, 然后用火烧丝绑牢。
由于套管的两端在U型环内, 不会有大的变形。
在作整流墙纵横间距200mm￠40UPVC套管预埋时, 要选派认真负责、责任心强的操作人员施工。
整流墙纵横间距200mm￠40UPVC套管预埋施工的注意事项①U型环要安装牢固, 才能保证套管的牢固。
②套管在两端封闭严密, 不要过长。
以免影响墙体支模。
③在浇筑混凝土时, 设专人开、看管套管。
保证浇筑混凝土后保证套管的质量。
3.3.9.2中水管道预留和预埋中水管道由甲方直接分包给有专业资质的分包公司来施工, 我项目部给予积极的帮助和协调, 因此在预埋时位置标高要准确, 在中水管道预留和预埋施工时, 我项目部要求分包专业公司要派技术人员到现场指导, 以确保位置和标高的准确。
3.3.9.3中水管道施工具体由甲方直接分包的有专业资质的分包公司来施工。
3.4施工质量措施3.4.1工序质量控制程序加强工序质量管理, 以工序质量保证工程质量。
施工中要严把各工序质量, 将质量目标落实到基层。
重要部位、薄弱部位均设立质量控制点, 并定专人进行检查控制和落实。
要针对各种质量问题制定有效的预防措施, 加强施工过程中的检查、控制、验收工作, 保证各项工作均处于有效的预控状态。
3.4.2施工过程中质量检查人员工作程序项目部配备经验丰富, 有相应资格证书的工长、质检、测量、试验人员等, 所有特殊工种的操作人员均经过培训, 持证上岗。
现场准备可靠的检查工具和配备齐全的设施, 保证各项质量管理工作的正常进。
