人教版高中物理选修3-1 3.4磁场对通电导线的作用力 PPT课件
向左摆动
4。利用平行电流相互作用分析法：同向平
行电流相互吸引，异向平行电流相互排斥。
两个电流总有作用到方向相同且靠 近的趋势。 自由
˙ ˙ ˙ ˙ ˙ ˙
×
F × F 固定
×
×
×
×
如图，质量分别为 mA>mB 的两环套在光 滑绝缘杆上，若同时通上同向电流 IA<IB,它们将如何运动
A
B
方法一：同向吸引、异向排斥 方法二：等效法（把环形电流等效成小磁针）
B a θ b
练习：如图在条形磁铁N极处 悬挂一个线圈，当线圈中通 有逆时针方向的电流时，线 圈将向哪个方向偏转？
N
从上向下看逆时针转动的 同时向左摆动
练习3 ：如图所示，固定螺线管M右侧有一正方形线
框abcd，线框内通有恒定电流，其流向为abcd，当闭 合开关S后，线框运动情况应为…………（ A ） A．ab向外，cd向里转动且向M靠拢 B．ab向里，cd向外转动且远离M C．ad向外，bc向里转动且向M靠拢 D．ad向里，bc向外转动且远离M
F
IB B
F
I
B
F
B
F
I
F
I
B
I
二.安培力的大小
1.当电流和磁场垂直时
F＝ILB
2.当电流和磁场平行时
F＝0
3.当电流和磁场夹角θ时 F=ILB sinθ
B Bsinθ θ
I
Bcosθ
B
二.安培力的大小
设下图中磁感应强度为B，电流强度I，导线长度 L，求安培力大小
I
B B I I B
I
θ
向里
I F N
F
S
N
F
S
向外
A、逆时针转动，同时向下运动
• 3。等效分析法：环形电流可等效为小磁针，条 形磁铁或小磁针也可以等效为环形电流，通电螺 线管可等效为多个环形电流或条形磁铁。 例：如图，把轻质导线圈用绝缘细线悬挂在 磁铁N极附近，磁铁的轴线穿过线圈的圆心且 垂直于线圈平面。当线圈内通入如图所示的 电流后，判断线圈如何运动？
• 2。特殊位置法：根据通电导体在特殊位置所受 安培力的方向，判断其运动方向，然后推广到一 般位置。
例、如图所示，蹄形磁铁固定，通电直导线AB可自由 运动，当导线中通以图示方向的电流时，俯视导体， 导体AB将（AB的重力不计） A B A、逆时针转动，同时向下运动 B、顺时针转动，同时向下运动 N S C、顺时针转动，同时向上运动 D、逆时针转动，同时向上运动
三.安培力作用下通电导线或线圈的运动方向
• （一）直接判断：先分析导线或线圈所在位 置的磁感线情况，然后根据左手定则判定安 培力的方向，再进行分析：
a
F
b F
平行通电直导线之间的相互作用 两条平行的通电直导线之间会 通过磁场发生相互作用。 电流方向相同时 相吸
电流方向相反时 相斥
同向吸引、异向排斥
随线圈转动的角度增 大而增大，当这种阻 碍力矩和安培力产生 的使线圈转动的力矩 相平衡时，线圈停止 转动。
三、磁电式电流表的特点
1、表盘的刻度均匀，θ ∝I。 2、灵敏度高，但过载能力差，容易烧坏。
3、满偏电流Ig，内阻Rg反映了电流表的 最主要特性。
B F
B
F
F
B
B B
E
E
F B B
×
×
F
• 例、如图所示，金属杆ab 的质量为m，长为L，通过 的电流为I，处在磁感应强 度为B的匀强磁场中，结果 ab静止在水平导轨上。若 磁场方向与水平导轨成θ角， 求： • （1）棒ab受到的摩擦力； • （2）棒对导轨的压力。
B θ F T θ
mg
例：在倾斜角为θ的光滑斜面上,置一通
有电流I,长为L,质 量为m的导 体棒，如 图所示,在竖直向上的磁场中静止，则 磁感应强度B为 _________.
B
N
×
θ mg
F
引申1：欲使它静止在斜面上, 外加磁场的磁感应强度B
的最小值为________, 方向________. mgsinθ=BIL θ B N
课堂训练
B F F N S N 桌面对磁铁的摩擦力 F S
（1）绳子拉力_______ 变大 (变大,变小,不变)
有 _______( 有,无) 水平向右 方向 _______.
（2）桌面对磁铁的支持 变小 力_______
（3）桌面对磁铁的摩擦 无 力________( 有,无).
• 例.如图所示质量为m=50g的铜棒，长L＝10cm，用长 度均为L的两根软导线水平地悬吊在竖直向上的匀强磁 场中，磁感应强度B＝1/3T，通电后，棒向纸外偏转的 最大偏角θ＝37°，此铜棒中电流的大小为多少？
三、磁电式电流表
1、磁电式电流表的构造：刻度盘、指针、蹄形磁 铁、极靴（软铁制成） 、螺旋弹簧、线圈、圆柱 形铁芯（软铁制成）。 最基本的是磁铁和线圈。
铁芯、线圈和指针是
一个整体可以转动。
2、电流表的工作原理
1、蹄形磁铁和铁芯间的磁场是均匀地辐射分布的，不管 通电线圈转到什么角度，它的平面都跟磁感应线平行，当 电流通过线圈时线圈上跟铁轴平行的两边都要受到安培力， 这两个力产生的力矩使线圈发生转到，线圈转动使螺旋弹 簧被扭动，产生一个阻碍线圈转动的力矩，其 大小
θ
B
F＝ILB
F＝ILB
F＝ILB
F=ILB sinθ
对公式的理解： F＝BIL
★只适用匀强磁场
★不仅与B、I、L有关，还与放置方式有关
★L是有效长度，不一定是导线实际长度 1.I与B不垂直，分解B或把L朝垂直B方向投影 2.导线不是直线，找导线的有效长度 （首尾连接的直线）I I B Nhomakorabeaθ
θ
B
B
R I B
F
X
θ G B θ
F
X
B=mgsinθ/IL
引申2：欲使它静止在斜面上,且对斜面无压
力, 外加磁场的磁感应强度B的最小值为 _________, 方向________. mg=BIL B=mg/IL
一.安培力的方向
例1：确定图中安培力的方向。
F
I B
I
B
I
F
●
I
B
F
F B
垂直纸面向外
例2、垂直放在磁场中的通电导线如图放置，并 已标明电流强度、磁感应强度、安培力三个量 中的其中两个物理量的方向，试标出第三个物 理量的方向 F F F I B ╳ I B B F
B
例3、画出各图中安培力的方向
磁场对通电导线的作用力
——安培力
一.安培力的方向
左手定则:
N
伸开左手，使拇指与其余四个 手指垂直，并且都与手掌在同 一个平面内；让磁感线从掌心 进入，并使四指指向电流方向， 这时拇指所指的方向就是通电 导线在磁场中所受安培力的方 向。
S
注意：安培力的方向既垂直于 电流方向又垂直于磁场方向， 即安培力垂直电流和磁场所确 定的平面
合集下载
人教版物理选修3-1第三章磁场：3.4通电导线在磁场中受力
把一根柔软的螺旋形弹簧竖直悬挂起来 ,使它的下端 刚好跟杯里的水银面接触,并使它组成如图所示的电 波,当开关接通后,将看到的现象 是( ) C
A.弹簧向上收缩 B.弹簧被拉长
S
C.弹簧上下振动 D.弹簧仍静止不动
如图所示，导线abc为垂直折线,其中电流为I,ab=bc=L, 导线拓在的平面与匀强磁场垂直,匀强磁场的磁感应强 度为B,求导线abc所受安培力的大小和方向.
课堂练习
12、如图所示，条形磁铁放在水平桌面上，在其正中央的 上方固定一根长直导线，导线与磁铁垂直，给导线通以垂 直纸面向外的电流，则（ ） A A．磁铁对桌面压力减小，不受桌面的摩擦力作用 B．磁铁对桌面压力减小，受到桌面的摩擦力作用 C．磁铁对桌面压力增大，不受桌面的摩擦力作用 D．磁铁对桌面压力增大，受到桌面的摩擦力作用
则它们的大小关系是（
A. Φ1 > Φ2 > Φ3 C. Φ1 < Φ2 < Φ3
1
2
C）
D. Φ1 < Φ2 = Φ3
3
B. Φ1 > Φ2 = Φ3
N
S
第3章 第4节 通电导线在磁场中受到的力
一、知识回顾
如何描述磁场强弱？
F B IL
(B I )
安培力(Ampere force)的方向
θ
Φ 最大 Φ 较小 Φ=0
思考：哪些情况可以引起磁通量的变化？
c
d b
a
如上图，若磁感应强度为B，面积为S，则以 cd为轴转过900，磁通量怎样变化？转过1800磁通 量怎样变化？
3.如图所示，套在条形磁铁外的三个线圈，其面积
之间的关系为 S1 ＞ S2 = S3 ，且 “3”线圈在磁铁的
高中物理人教版选修31课件：3.4磁场对通电导线的作用力+(共14张PPT)
.
铁芯、线圈和指针是一个整体可以转动。
电流表中磁铁与铁芯之间是均匀辐向分布的.
所谓均匀辐向分布，就是说所有磁感线的延 长线都通过铁芯的中心，不管线圈处于什么位 置，线圈平面与磁感线之间的夹角都是零度.
电流表的工作原理
1.电流通过线圈时,线圈的两边都要受到安培力，这两 个力产生的力矩使线圈发生转到，线圈转动使螺旋弹簧 被扭动，产生一个阻碍线圈转动的力矩，其大小随线圈 转动的角度增大而增大，当这种阻碍力矩和安培力产生 的使线圈转动的力矩相平衡时，线圈停止转动。
•8、教育技巧的全部诀窍就在于抓住儿童的这种上进心，这种道德上的自勉。要是儿童自己不求上进，不知自勉，任何教育者就都不 能在他的身上培养出好的品质。可是只有在集体和教师首先看到儿童优点的那些地方，儿童才会产生上进心。 2021/11/192021/11/192021/11/192021/11/19
二、安培力的大小 （1） 在匀强磁场中，在通电直导线与磁场方 向垂直的情况下，导线所受安培力F等于磁感应 强度B、电流I和导线的长度L三者的乘积。
即： F=ILB
（2）平行时：F＝0
B
问题:如果既不平行也不垂直呢？
θ
I
二、安培力的大小 通电直导线与磁场方向不垂直的情况 把磁感应强度B分解为两个分量： B1
一个分量与导线垂直 B1=Bsinθ 另一分量与导线平行 B2=Bcosθ
B B2
θ
I
平行于导线的分量B2不对通电导线产生作 用力，通电导线所受作用力仅由B1决定
第三章《磁场》
第四节 《磁场对通电导线
的作用力》
磁场对通电导线(或电流)的作用力称为安培力 一、安培力的方向 猜测:哪些因素会影响 导线受力的方向
电流的方向和磁场的方向
铁芯、线圈和指针是一个整体可以转动。
电流表中磁铁与铁芯之间是均匀辐向分布的.
所谓均匀辐向分布，就是说所有磁感线的延 长线都通过铁芯的中心，不管线圈处于什么位 置，线圈平面与磁感线之间的夹角都是零度.
电流表的工作原理
1.电流通过线圈时,线圈的两边都要受到安培力，这两 个力产生的力矩使线圈发生转到，线圈转动使螺旋弹簧 被扭动，产生一个阻碍线圈转动的力矩，其大小随线圈 转动的角度增大而增大，当这种阻碍力矩和安培力产生 的使线圈转动的力矩相平衡时，线圈停止转动。
•8、教育技巧的全部诀窍就在于抓住儿童的这种上进心，这种道德上的自勉。要是儿童自己不求上进，不知自勉，任何教育者就都不 能在他的身上培养出好的品质。可是只有在集体和教师首先看到儿童优点的那些地方，儿童才会产生上进心。 2021/11/192021/11/192021/11/192021/11/19
二、安培力的大小 （1） 在匀强磁场中，在通电直导线与磁场方 向垂直的情况下，导线所受安培力F等于磁感应 强度B、电流I和导线的长度L三者的乘积。
即： F=ILB
（2）平行时：F＝0
B
问题:如果既不平行也不垂直呢？
θ
I
二、安培力的大小 通电直导线与磁场方向不垂直的情况 把磁感应强度B分解为两个分量： B1
一个分量与导线垂直 B1=Bsinθ 另一分量与导线平行 B2=Bcosθ
B B2
θ
I
平行于导线的分量B2不对通电导线产生作 用力，通电导线所受作用力仅由B1决定
第三章《磁场》
第四节 《磁场对通电导线
的作用力》
磁场对通电导线(或电流)的作用力称为安培力 一、安培力的方向 猜测:哪些因素会影响 导线受力的方向
电流的方向和磁场的方向
人教版高中物理选修3-1课件：(提高13)磁场对通电导线的作用力(共27张PPT)
优 质 课 件 优 秀课件 课件公 开课免 费课件 下载免 费ppt下 载人教 版高中 物理选 修3-1 课件： （提高 13）磁 场对通 电导线 的作用 力(共2 7张PPT )
课程名称
磁场对通电导线的作用力
优 质 课 件 优 秀课件 课件公 开课免 费课件 下载免 费ppt下 载人教 版高中 物理选 修3-1 课件： （提高 13）磁 场对通 电导线 的作用 力(共2 7张PPT )
优 质 课 件 优 秀课件 课件公 开课免 费课件 下载免 费ppt下 载人教 版高中 物理选 修3-1 课件： （提高 13）磁 场对通 电导线 的作用 力(共2 7张PPT )
知识讲解
一、安培力
1．定义：通电导线在 受到的力叫做 ．
2．特点：通电直导线与磁场方向 时，所受的安培力 ；与磁场方向
优 质 课 件 优 秀课件 课件公 开课免 费课件 下载免 费ppt下 载人教 版高中 物理选 修3-1 课件： （提高 13）磁 场对通 电导线 的作用 力(共2 7张PPT )
知识讲解
二、磁感应强度
1．定义：垂直磁场放置的通电直导线，所受 与导线长度和 的比值，叫做该处
磁场的
．用符号 表示．
2．公式：B＝，国际单位： ，简称特，符号 .1 T＝1 .
优 质 课 件 优 秀课件 课件公 开课免 费课件 下载免 费ppt下 载人教 版高中 物理选 修3-1 课件： （提高 13）磁 场对通 电导线 的作用 力(共2 7张PPT )
知识讲解
四、安培力大小的计算 电流与磁场垂直 （1）公式F＝ILB中L指的是“有效长度”．当B与I垂直时，F最大，F＝ILB. （2）弯曲导线的有效长度L，等于连接两端点直线的长度(如图所示)；相应的电流沿L由 始端流向末端．
物理选修3-1 3.4磁场对通电导线的作用
一个通电螺线管产生的磁场与条形磁铁相似。
磁通量
我们将磁感应强度B 与面积S 的乘积，叫做穿 过这个面的磁通量，简称磁通。用φ表示。 即： φ=BS
φ=BS
φ=BS cosθ
在SI单位制中，磁通量的单位为：韦伯（Wb）
【例题】下列各种说法中，正确的是： A.磁通量很大，而磁感应强度可能很小； B.磁感应强度越大，磁通量也越大； C.磁通量小，一定是磁感应强度小； D.磁感应强度很大，而磁通量可能为零。 【答案】AD
【答案】由左手定则作答。
F
× F
F F
【注意】安培力的方向永远与导线垂直。
【例题2】画出图中通电导线棒所受安培力的方向。
【答案】由左手定则作答。
【注意】安培力的方向永远与导线垂直。
二.安培力的大小
1.当电流与磁场方向垂直时，F = ILB
2.当电流与磁场方向夹θ角时，F = ILBsinθ
垂直时：F=ILB 夹角为θ时: F=ILBsinθ
F
若不在正中央？
练习２：如图所示，a、b、c三枚小 磁针分别放在通电螺线管的正上方、管 内 和右侧．当这些小磁针静止时，小磁 针N 极的指向是………( ) A．a、b、c均向左 B．a、b、c均向右 C．a向左，b向右，c向右 D．a向右，b向左，c向右

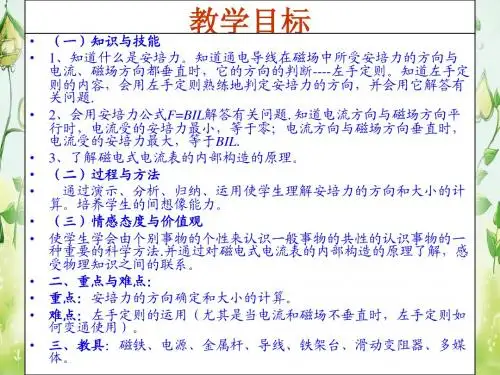

• （一）知识与技能 • 1、知道什么是安培力。知道通电导线在磁场中所受安培力的方向与 电流、磁场方向都垂直时，它的方向的判断----左手定则。知道左手定 则的内容，会用左手定则熟练地判定安培力的方向，并会用它解答有 关问题. • 2、会用安培力公式F=BIL解答有关问题. 知道电流方向与磁场方向平 行时，电流受的安培力最小，等于零；电流方向与磁场方向垂直时， 电流受的安培力最大，等于BIL. • 3、了解磁电式电流表的内部构造的原理。 • （二）过程与方法 • 通过演示、分析、归纳、运用使学生理解安培力的方向和大小的计 算。培养学生的间想像能力。 • （三）情感态度与价值观 • 使学生学会由个别事物的个性来认识一般事物的共性的认识事物的一 种重要的科学方法.并通过对磁电式电流表的内部构造的原理了解，感 受物理知识之间的联系。 • 二、重点与难点： • 重点：安培力的方向确定和大小的计算。 • 难点：左手定则的运用（尤其是当电流和磁场不垂直时，左手定则如 何变通使用）。 • 三、教具：磁铁、电源、金属杆、导线、铁架台、滑动变阻器、多媒 体。
