城市轨道交通AFC系统简介
轨道交通-自动售检票系统(AFC)
自动售检票(AFC)系统解决方案1.轨道交通AFC系统概述自动售检票系统(AFC)是通过对计算机、统计、财务等专业知识的综合运用，是实现轨道交通的售票、检票、计费、收费、统计、清分结算和运行管理等全过程的自动化系统，是轨道交通经济来源的保障。
AFC系统通过以太网将终端设备收集来的信号传输到计算机中心进行清算，最后通过核心网上传到轨道交通ACC系统清分。
AFC系统是城市轨道交通众多重要系统之一。
结构上主要由线路中央计算机系统(LC)、维修中心系统（含培训、模拟测试中心）、车站计算机系统(SC)、维修工区系统、车站终端设备(SLE)和车票构成。
(1)线路中央计算机系统包括：服务器、储存设备、工作站、车票分拣机、配电设备、打印设备。
(2)维修中心系统主要包括：服务器、工作站、电源设备。
(3)培训及模拟系统主要包括：模拟中央、车站计算机系统和培训用的车站售票终端设备。
(4)车站计算机系统主要包括：服务器、监控工作站、票务工作站、打印机、紧急按钮控制装置、电源配电设备。
(5)维修工区系统主要包括：维修工作站、打印机。
(6)车站售检票终端设备主要包括：自动售票机（TVM）、半自动售票机（BOM）进站检票机（AGI）、出站检票机（AGO）、双向检票机、宽通道双向检票机、自动查询机。
2.自动售检票(AFC)系统需求●系统应具有高可靠性、可维护性。
有足够预留容量来保证扩容需求；●系统传输应是基于交换式的，重要部分采用冗余设计；●系统应具有良好的可测试性，以方便测试及维护；●系统应具有开放性和可扩展性，易于升级和改造；●系统应具有高度的安全机制及严格的操作规程；●系统网络协议应符合相关国际标准；●系统网络具有冗余环网，能使网络快速自愈；3.系统解决方案本方案线路中心网络为服务器、核心三层交换机、工作组二层交换机之间以主备冗余的连接方式形成双网络，线路中心的各个终端设备则通过星型的连接方式汇聚在核心三层交换机上，再级联至骨干环网上，车站与车站之间骨干网则采用1000Mbps光纤环网冗余相连。
轨道交通AFC系统简介
2号线
AFC系统线路中心计 算机系统 CC
（Center Computer）
车站终端设备 SLE
北京市政交通一卡通公司 OCMS
10号线
13号线
车站计算机系统 SC （Station Computer）
线路AFC系统
4号线AFC系统简 介
4号线AFC系统提供商：三星公司 主要系统设备：
1套线路中央计算机系统——LC 1套票务中心计算机系统——TMC 1套AFC维修中心计算机系统——MMC 1套培训中心计算机系统——TC 24套车站计算机系统——SC 199套 TVM（自动售票机），113台BOM（半自动售票 机）， 510通道AG（剪式门闸机）， 48台TCM（自动查询机） 和70台PTCM（便携式检票机）
2003年12月31日，北京第1套单线自 动售检票系统在地铁13号线投入使用， 这是一套基于磁票的AFC系统，集成
三、北京市轨道交通路网
AFC系统简介
2005年市政府提出轨道交通路网内一卡通 行、无障碍换乘的构想，这需要AFC系统的 支持。2006年5月，1、2号线、八通线建 立了简易IC卡系统，作为日后路网AFC系统 的过渡。 2007年10月， 全路网通过简易 IC卡系统实现了一卡通行、无障碍换乘。 同时，13号线的单线AFC系统也退出了历 史舞台。
一、什么是自动售检票系统
一、什么是自动售检票系统
AFC——Automatic fare collection
l 自动售检票系统是通过对计算机、统计、财务等专业 知识的综合运用，来实现轨道交通的售票、检票、计 费、收费、统计、清分结算和运行管理等全过程的自 动化系统
l 是票务系统的一种体现和实施方法 l 是乘客直接面对和使用的一套系统，一定程度上代表
地铁afc
地铁afc一、引言地铁（Metro）是一种高速高容量的城市公共交通工具，被广泛应用于全球各大城市。
为了确保地铁系统的安全和高效运营，地铁自动售票系统（Automatic Fare Collection，简称AFC）被引入。
AFC是一种用于收取地铁乘客票款的技术手段，其包括了自动售票机、地铁门禁系统以及后台数据管理系统等。
本文将对地铁AFC系统进行详细介绍。
二、地铁AFC系统的组成地铁AFC系统由以下几个组成部分构成：1. 自动售票机（Ticket Vending Machine，TVM）：自动售票机是乘客购买地铁票的主要设备。
它通常安装在地铁站的售票大厅或入口处，提供各种购票方式，例如现金、信用卡、电子钱包等。
乘客只需按照屏幕上的提示，选择购票方式并支付相应费用，便可获取地铁乘车证。
2. 地铁门禁系统（Ticket Gate System，TGS）：地铁门禁系统是用于控制地铁入口和出口的设备，主要用于验证乘客是否已购买有效车票。
当乘客持有效车票接近门禁系统时，系统会自动辨别票的有效性，并开启相应的闸门，方便乘客进入或离开地铁站。
3. 后台数据管理系统：后台数据管理系统是地铁AFC系统的核心，负责存储和处理所有与票款相关的数据。
它能够实时监控各个地铁站点的票款收入情况，并进行统计、分析和报告，为地铁管理部门提供有价值的数据支持，用于决策和优化地铁运营。
三、地铁AFC系统的优势地铁AFC系统带来了诸多优势，对地铁运营和乘客体验都具有积极的影响。
1. 提高乘客出行效率：地铁AFC系统使购票和通过门禁变得更加快捷和便利，减少了排队时间，提高了地铁乘车效率。
2. 降低票款流失风险：由于地铁AFC系统的自动化和数字化特点，票款的收取与管理过程更加规范和透明，有效减少了票款流失的风险。
3. 数据化运营管理：通过后台数据管理系统实时监控票款收入情况，地铁管理部门能够及时了解各个站点的客流状况、热点区域分布等信息，从而进行合理的运营和调整。
综述轨道交通地铁自动售检票（AFC）系统运行模式
综述轨道交通地铁⾃动售检票(AFC)系统运⾏模式2019-09-25摘要：本⽂对⾃动检票系统（AFC）做了基本介绍，并对AFC运⾏进⾏简单的分析。
关键词：轨道交通；⾃动检票系统（AFC）中图分类号：TU984⽂献标识码： A⼀、AFC系统介绍AFC系统总体结构为五层架构，它们分别是：第⼀层：轨道交通清分中⼼；第⼆层：中⼼计算机系统；第三层：车站计算机系统；第四层：车站终端设备；第五层：车票。
1、轨道交通清分中⼼（ACC）ACC为各线路统⼀制定、发⾏和管理轨道交通专⽤车票，实现互联互通，并实现与城市公共交通⼀卡通系统在地铁各线路中的应⽤（即“⼀票通”和“⼀卡通”），负责对各联⽹线路“⼀票通”收益作清算、对账、系统安全管理及有关数据处理等和各联⽹线路与IC卡公司之间的“⼀卡通”清算、对帐等业务。
ACC作为城市轨道交通线⽹AFC系统最上层的管理中⼼，它代表所有轨道交通线路负责向其它部门和单位进⾏票务事宜的联系和协调⼯作，在正常运营情况下，ACC对各线路运营起监控作⽤，并提供协调各线路的票务服务；在降级情况或紧急情况下，ACC负责协调各线路的运营。
2、中⼼计算机系统（CC）中⼼计算机系统（Central Computer System简称CC）是AFC系统运⾏在控制中⼼的计算机⽹络管理系统，主要⽤于监控、管理整个AFC系统的运营。
由于CC负责整个AFC系统的运营和协调、数据交换枢纽和集中备份等重要⼯作地位相当重要，各⽅⾯性能要求较⾼。
因此中⼼主机通常由⾼档⼩型机构成，采⽤具有数据容错、处理容错的计算机集群系统。
CC是局域⽹络系统，配备不同功能的⼯作站和IC卡初始化机。
3、车站计算机系统(SC)简称SC，是AFC系统运⾏在各个车站的计算机⽹络管理系统，主要⽤于监控和管理车站AFC系统的运营情况，同时能与CC 进⾏⽹络通信和数据交换。
4 车站终端设备（SLE）AFC系统的服务功能主要是通过设置在车站现场的⾃动售检票设备来进⾏完成的。
城市轨道交通afc系统认知与屏蔽门系统小总结
城市轨道交通afc系统认知与屏蔽门系统小总结"城市轨道交通AFC系统认知与屏蔽门系统小总结"一、引言在现代城市中，轨道交通系统已成为主要的公共交通工具之一。
为了提高乘客的出行效率和安全性，城市轨道交通不仅需要先进的自动售票系统（AFC系统），还需要屏蔽门系统来确保乘客的安全。
本文将逐步介绍城市轨道交通AFC系统认知与屏蔽门系统。
二、城市轨道交通AFC系统认知1. AFC系统定义及目的AFC系统是城市轨道交通中的一种自动售票系统，它的主要目的是提供方便快捷的乘车服务，同时也可以有效地监控和管理乘客出行情况。
2. AFC系统的组成部分AFC系统主要由以下几个组成部分构成：- 售票设备：包括自动购票机、售票窗口等，用于乘客购买车票；- 读写设备：包括闸机、车门等，用于乘客刷票进出站；- 数据管理系统：用于收集和管理乘客出行数据，包括票务信息、进出站记录等。
3. AFC系统的工作原理AFC系统的工作原理如下：- 乘客购票：乘客可以通过售票设备购买车票，也可以使用手机等电子设备进行在线购票；- 刷票进站：乘客刷票通过读写设备，进入站内；- 刷票出站：乘客在目的地站刷票出站，系统会自动扣除对应的票款。
4. AFC系统的优势与问题AFC系统的优势主要包括提供方便快捷的售票服务、数据实时监控及管理、防止逃票现象等。
然而，也存在一些问题，如设备故障、票务管理不精确等，需要不断改进和完善。
三、城市轨道交通屏蔽门系统1. 屏蔽门系统定义及目的屏蔽门系统是城市轨道交通中的一种安全措施，主要目的是限制乘客出入站的区域，防止乘客意外跌落轨道或擅闯禁区。
2. 屏蔽门系统的种类屏蔽门系统可以分为以下几种：- 月台门：位于站台边缘，阻挡乘客进入轨道区域；- 闸机门：位于进站口和出站口，通过机械或电子设备控制乘客的进出；- 手动闸门：由工作人员控制的手动屏蔽门，用于疏导人流和应对紧急情况。
3. 屏蔽门系统的工作原理屏蔽门系统的工作原理如下：- 乘客进站：乘客在闸机门处刷票后，屏蔽门会自动打开，乘客进入站台区域；- 乘客出站：乘客在目的地站的闸机门处刷票后，屏蔽门自动打开，乘客离开站台。

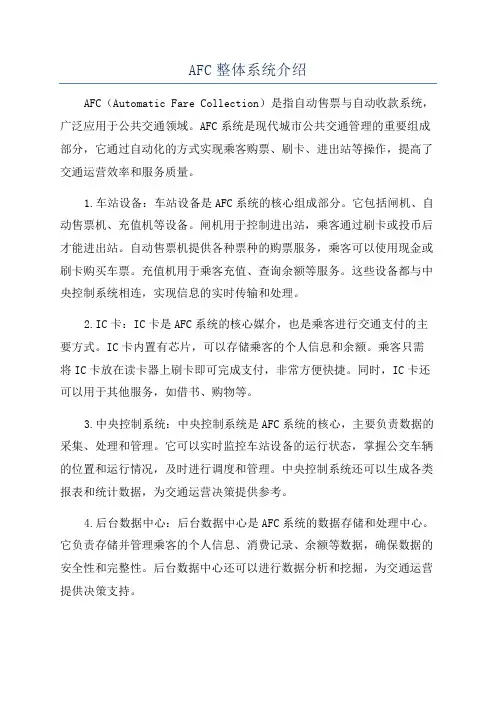

AFC整体系统介绍
AFC整体系统介绍AFC（Automatic Fare Collection）是指自动售票与自动收款系统，广泛应用于公共交通领域。
AFC系统是现代城市公共交通管理的重要组成部分，它通过自动化的方式实现乘客购票、刷卡、进出站等操作，提高了交通运营效率和服务质量。
1.车站设备：车站设备是AFC系统的核心组成部分。
它包括闸机、自动售票机、充值机等设备。
闸机用于控制进出站，乘客通过刷卡或投币后才能进出站。
自动售票机提供各种票种的购票服务，乘客可以使用现金或刷卡购买车票。
充值机用于乘客充值、查询余额等服务。
这些设备都与中央控制系统相连，实现信息的实时传输和处理。
2.IC卡：IC卡是AFC系统的核心媒介，也是乘客进行交通支付的主要方式。
IC卡内置有芯片，可以存储乘客的个人信息和余额。
乘客只需将IC卡放在读卡器上刷卡即可完成支付，非常方便快捷。
同时，IC卡还可以用于其他服务，如借书、购物等。
3.中央控制系统：中央控制系统是AFC系统的核心，主要负责数据的采集、处理和管理。
它可以实时监控车站设备的运行状态，掌握公交车辆的位置和运行情况，及时进行调度和管理。
中央控制系统还可以生成各类报表和统计数据，为交通运营决策提供参考。
4.后台数据中心：后台数据中心是AFC系统的数据存储和处理中心。
它负责存储并管理乘客的个人信息、消费记录、余额等数据，确保数据的安全性和完整性。
后台数据中心还可以进行数据分析和挖掘，为交通运营提供决策支持。
除了以上主要组成部分，AFC系统还可以扩展应用其他功能，如行程规划、车辆调度、交通信息发布等。
这些功能可以进一步提升交通运营的便利性和智能化水平。
AFC系统的优势主要体现在以下几个方面：1.提高运营效率：AFC系统的自动化特点可以大大提高交通运营的效率。
乘客通过自助设备购票和刷卡，减少了售票窗口的排队时间，缩短了站内的候车时间。
中央控制系统可以实时监控车辆的位置和运行情况，优化车辆的发车间隔，提高了班车的频次和准点率。
城市轨道交通工程第七章AFC系统详解
7.2 城市轨道交通AFC系统组成结构
• 城市轨道交通AFC系统结构
• 构建系统结构根据
投资主体 运营管理 换乘方式 轨道交通线网的构成方式 票务处理、票务分析和票务结算系统的需求
7.2 城市轨道交通AFC系统组成结构
• 城市轨道交通AFC系统结构
• AFC系统架构分类
线路式架构 分散式架构 区域式架构 分级集中式架构
自动对车票进行有效性检验，对有效车票进行相应处理后放行乘 客，对无效车票拒绝放行 对车票处理结果给出明确的提示信息 对通道的通行状态给出明确的指示 对特殊车票的使用给出明确的提示 对需要回收的车票执行回收操作 对各部件的工作状态进行自动监测，并向车站计算机系统上报工 作状态 接受车站计算机系统下发的参数和控制命令，并执行相应的操作 存储并上传交易信息 接受紧急按钮信号并控制设备的操作
•主要城市AFC系统结构
•北京城市轨道交通AFC系统架构
7.2 城市轨道交通AFC系统组成结构
•主要城市AFC系统结构
•香港城市轨道交通AFC系统架构
7.3 票卡
7.3 票卡
7.3 票卡
7.3 票卡
• 非接触式IC卡
• 非接触式IC卡实现技术
射频技术 低功耗技术 封装技术 安全技术
7.1 城市轨道交通自动售检票系统概述
• 国内外城市轨道交通AFC系统现状
• 香港城市轨道交通AFC系统
香港地铁(MTR)始建于1975年，1979年首条线路 开通运营，并采用了自动售检票系统。 香港地铁中与售检票系统相关的工作包括自动售检 票系统、收益管理、电子工厂和自动售检票系统训 练中心四大部分。 香港地铁自动售检票系统使用的单程票是磁卡，储 值票采用Felica非接触式IC卡，即八达通(Octopus) 卡，八达通卡的使用比例在香港地铁超过85％。
轨道交通自动售检票(AFC)系统架构介绍
限乘普通城际列车，当日乘车有效
城际快车票（学）
洪梅 深圳机场
Hongmei Shenzhenjichang 2010年4月18日 C1201次 12:30开 01车001号
限乘快速城际列车，当日当次乘车有效
精选课件
11
目录
➢系统简介 ➢系统架构 ➢业务流程 ➢业务功能 ➢常见建设模式
• 非接触式CPU卡
– 储值卡
• 手机二维码 • 手机NFC • 身份证
精选课件
10
票卡类型
• 普通票 • 学生票 • 儿童票 • 老年票 • 军人票 • 储值卡 • 员工卡 • 纪念票 • 记次票 • 出站票 • 补充：可视卡
城际普通票（全）
洪梅 深圳机场
Hongmei Shenzhenjichang
储值卡 单程票
15
目录
➢系统简介 ➢系统架构 ➢业务流程 ➢业务功能 ➢常见建设模式
精选课件
16
功能结构图（例）
TCC ACC CARD
运营管理 运价管理 票卡管理
参数管理 收入管理 权限管理
席位管理 查询统计
交易管理 系统管理
制卡管理 密钥管理
卡务管理 资金管理
清分管理 对账管理 结算管理
运营管理
• BOM • TVM • GATE • AFM • TCM • PCD
精选课件
21
目录
➢系统简介 ➢系统架构 ➢业务流程 ➢业务功能 ➢常见建设模式
精选课件
22
常见建设模式
• 地铁模式
– 无坐席 – 票制单一 – 车站空间较小 – 市内交通工具，列车运行速度慢 – 售检票实时性要求低
• 客运专线模式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20
2013-8-15
4号线AFC系统简介
4号线AFC系统提供商：三星公司
主要系统设备：
1套线路中央计算机系统——LC 1套票务中心计算机系统——TMC
1套AFC维修中心计算机系统——MMC
1套培训中心计算机系统——TC 24套车站计算机系统——SC
199套 TVM（自动售票机），113台BOM（半自动售票机），
2013-8-15
2
主要内容
一、什么是自动售检票系统 二、AFC系统的应用和发展
三、北京市轨道交通路网AFC系统简介
3
2013-8-15
一、什么是自动售检票系统
4
2013-8-15
5
2013-8-15
一、什么是自动售检票系统
AFC——Automatic fare collection
自动售检票系统是通过对计算机、统计、财务等专业 知识的综合运用，来实现轨道交通的售票、检票、计 费、收费、统计、清分结算和运行管理等全过程的自 动化系统
自动售检票系统（AFC） 简介
1
2013-8-15
票务术语及其缩写
AFC OCMS CC SC MMC TC SLE AG TVM TCM BOM PTCM ES 自动售检票系统 北京市政交通一卡通公司 AFC系统线路中心计算机系统 车站计算机系统 维修中心计算机系统 培训中心计算机系统 车站终端设备 闸机 自动售票机 自动查询机 半自动售票机 手持式检票机简称 编码分拣机
二、AFC系统的应用和发展（续）
发展方向
网络化 标准化 简单化 集成化 人性化
13
2013-8-15
14
2013-8-15
三、北京市轨道交通路网
AFC系统简介
15
2013-8-15
三、北京市轨道交通路网AFC系统简介
北京地铁早在1985年就开始进行自动售检票系统的可行性
研究 2003年12月31日，北京第1套单线自动售检票系统在地铁13 号线投入使用，这是一套基于磁票的AFC系统，集成商为 日本信号公司。系统单程票为一次性纸质磁票。为了响 应市政府关于推行“市政交通一卡通”的理念，该系统 也增加了对一卡通储值卡的支持
北京市政交通一卡通公司 OCMS
北京市轨道交通清算管理
中心 ACC （AFC Clearing Center） 1号线 2号线
10号线 13号线
AFC系统线路中心计
车站计算机系统 SC （Station Computer）
算机系统 CC
（Center Computer）
车站终端设备 SLE
线路AFC系统
17
2013-8-15
2008年6月9日，北京地铁路网AFC系统投入使用， 在真正意义上实现了“一卡通行、一票通行” 和 无障碍换乘。系统单程票为可以回收使用的 Ultralight薄型IC卡，支持一卡通储值卡的使用。
18
2013-8-15
一卡通普通储值卡
一票通单程票
员工卡 2013-8-15
19
510通道AG（剪式门闸机）， 48台TCM（自动查询机）和70台 PTCM（便携式检票机）
21
2013-8-15
22
2013-8-15
23
2013-8-15
24
2013-8-15
25
2013-8-15
26
2013-二、AFC系统的应用和发展
1999年2月16日，在广州地铁1号线开通试运营的同 时，AFC系统也投入了使用，系统提供商是美国 CUBIC公司，同年3月1日上海地铁1号线AFC系统投 入使用，系统提供商也是美国CUBIC公司。这是中 国内地最初的两套AFC系统
11
2013-8-15
12
2013-8-15
16
2013-8-15
三、北京市轨道交通路网AFC系统简介
2005年市政府提出轨道交通路网内一卡通行、无障 碍换乘的构想，这需要AFC系统的支持。2006年5 月，1、2号线、八通线建立了简易IC卡系统，作 为日后路网AFC系统的过渡。 2007年10月， 全路 网通过简易IC卡系统实现了一卡通行、无障碍换 乘。同时，13号线的单线AFC系统也退出了历史舞 台。
票务收益管理
提供信息支持
客流导向
提升企业形象
社会效益
8
2013-8-15
二、AFC系统的应用和发展
9
2013-8-15
二、AFC系统的应用和发展
1967年，世界上第一套AFC系统在法国巴黎地铁安
装使用成功 1979年，香港地铁首条线路开通时就采用了AFC系 统，是中国的首个AFC系统
10
2013-8-15
是票务系统的一种体现和实施方法
是乘客直接面对和使用的一套系统，一定程度上代表
着运营企业的形象
6
2013-8-15
AFC系统线路中心计
算机系统 LC （Line Computer）
车站计算机系统 SC （Station Computer）
车站终端设备 SLE
7
2013-8-15
一、什么是自动售检票系统 AFC系统的内涵
