加气混凝土砌块未加“蒸压”二字会犯强条
蒸压加气混凝土砌块砌筑施工要求与规范
蒸压加气混凝土砌块砌筑施工要求一、蒸压加气混凝土砌块砌筑施工技术（1）加气混凝土砌块的砌筑，必需严格遵守国家标准《砌体工程施工质量验收规范》（GB50203—2002）技术指标要求。
砌筑墙体时加气混凝土砌块的生产龄期应超过28天，不应使用裂开、不规整和表面被污染的加气混凝土砌块，严禁使用干砖或含水饱和的砖。
（2）合理支配好工期，不行盲目赶工。
如有可能，应尽量避开在常年雨季期间砌筑。
为削减施工中的现场切锯工作量，避开铺张，使于备料，加气混凝土砌块砌筑前均应进行砌块排列设计。
在砌筑位置放出墙身边线，以砌块每皮高度制作皮数杆，并直立于墙的两端，皮数杆宜立于墙体转角处，且相距不应大于15M。
（3）严格把握好加气混凝土砌块上墙砌筑时的含水率。
按有关规范规程规定，加气混凝土砌块施工时的含水率宜＜15%，对于粉煤灰加气混凝土制品宜小于20%。
加气混凝土的干燥收缩规律表明，含水率在10～30%之间的收缩值比较小（一般在0.02～0.1mm/m）。
施工时加气混凝土砌块的含水率把握在10～15%比较适宜，砌块含水深度以表层8～10mm为宜，表层含水深度可通过刀刮或敲上个小边观看规律，按阅历判定。
如砌块干燥，应提前1～2天向砌筑面适量浇水。
浇水量应依据施工当时的季节和干湿温度状况打算，由表面潮湿度把握。
禁止直接使用饱含雨水或浇水过量的砌块。
雨水天施工必要时实行防雨措施。
不得使用被雨水湿透砌块。
砌筑好的墙体尽量避开雨水直接冲淋，大雨时已砌好的砌体应接受塑料薄膜或彩条纤维布等材料遮盖。
砌块运输至楼面后，在砌筑前专人用花洒淋湿砖表面，砖平放洒水，必要时翻转后再洒水一次，使砖各面均潮湿。
（4）在砌块墙底部应用小块实心水泥砖砌筑（或捣C10混凝土），其高度不宜小于200mm。
（5）砌筑砂浆宜选用粘结性能良好的砂浆，其强度等级应不小于M5及符合设计要求，砂浆应具有良好的保水性，在砂浆中掺入无机或有机塑化剂。
（6）由于不同干密度和强度等级的加气混凝土砌块的性能指标不同，所以不同干密度和强度等级的加气混凝土砌块不应混砌，加气混凝土砌块也不应与其他砖、砌块混砌。
蒸压加气混凝土砌块砌筑施工要求与规范
蒸压加气混凝土砌块砌筑施工要求一、蒸压加气混凝土砌块砌筑施工技术（1）加气混凝土砌块的砌筑，必须严格遵守国家标准《砌体工程施工质量验收规范》（GB50203—2002）技术指标要求。
砌筑墙体时加气混凝土砌块的生产龄期应超过28天，不应使用破裂、不规整和表面被污染的加气混凝土砌块，严禁使用干砖或含水饱和的砖。
（2）合理安排好工期，不可盲目赶工。
如有可能，应尽量避免在常年雨季期间砌筑。
为减少施工中的现场切锯工作量，避免浪费，使于备料，加气混凝土砌块砌筑前均应进行砌块排列设计。
在砌筑位置放出墙身边线，以砌块每皮高度制作皮数杆，并竖立于墙的两端，皮数杆宜立于墙体转角处，且相距不应大于15M。
（3）严格控制好加气混凝土砌块上墙砌筑时的含水率。
按有关规范规程规定，加气混凝土砌块施工时的含水率宜＜15%，对于粉煤灰加气混凝土制品宜小于20%。
加气混凝土的干燥收缩规律表明，含水率在10～30%之间的收缩值比较小（一般在0.02～0.1mm/m）。
施工时加气混凝土砌块的含水率控制在10～15%比较适宜，砌块含水深度以表层8～10mm为宜，表层含水深度可通过刀刮或敲上个小边观察规律，按经验判定。
如砌块干燥，应提前1～2天向砌筑面适量浇水。
浇水量应根据施工当时的季节和干湿温度情况决定，由表面湿润度控制。
禁止直接使用饱含雨水或浇水过量的砌块。
雨水天施工必要时采取防雨措施。
不得使用被雨水湿透砌块。
砌筑好的墙体尽量避免雨水直接冲淋，大雨时已砌好的砌体应采用塑料薄膜或彩条纤维布等材料遮盖。
砌块运输至楼面后，在砌筑前专人用花洒淋湿砖表面，砖平放洒水，必要时翻转后再洒水一次，使砖各面均湿润。
（4）在砌块墙底部应用小块实心水泥砖砌筑（或捣C10混凝土），其高度不宜小于200mm。
（5）砌筑砂浆宜选用粘结性能良好的砂浆，其强度等级应不小于M5及符合设计要求，砂浆应具有良好的保水性，在砂浆中掺入无机或有机塑化剂。
（6）由于不同干密度和强度等级的加气混凝土砌块的性能指标不同，所以不同干密度和强度等级的加气混凝土砌块不应混砌，加气混凝土砌块也不应与其他砖、砌块混砌。
蒸压加气混凝土砌块标准
蒸压加气混凝土砌块标准
蒸压加气混凝土砌块是一种轻质、高强度、多孔的新型建筑材料，具有优异的隔热、隔音、防火、耐久等特性，被广泛应用于建
筑行业。
为了规范蒸压加气混凝土砌块的生产和使用，制定了一系
列的标准，以确保其质量和安全性。
首先，蒸压加气混凝土砌块的材料应符合国家相关标准，主要
包括水泥、石灰、石膏、砂等原材料的选用和配比，以及生产工艺
和设备的要求。
在生产过程中，应保证原材料的质量稳定，生产设
备的正常运行，严格按照配比和工艺要求进行生产，确保产品的质
量符合标准。
其次，蒸压加气混凝土砌块的外观质量和尺寸应符合标准规定。
砌块表面不得有明显的裂缝、凹凸、色差等缺陷，尺寸应符合设计
要求，保证砌筑施工的精度和美观度。
另外，蒸压加气混凝土砌块的物理性能和技术性能也是标准所
关注的重点。
包括抗压强度、导热系数、吸水率、抗冻性、抗震性
等指标的要求，这些指标直接关系到砌块在建筑结构中的安全可靠
性和使用性能。
此外，蒸压加气混凝土砌块的使用规范和施工要求也是标准的重要内容。
标准规定了砌块的储存、运输、搬运、砌筑等环节的要求，以及与其他建筑材料的搭接和配合要求，确保砌筑质量和建筑结构的安全性。
总之，蒸压加气混凝土砌块标准的制定和执行，对于保障建筑工程质量和安全具有重要意义。
只有严格执行标准要求，才能确保蒸压加气混凝土砌块在建筑中发挥其优越的性能，为人们的生活和工作环境提供更加安全、舒适的保障。
蒸压加气混凝土砌块墙体施工质量问题及控制

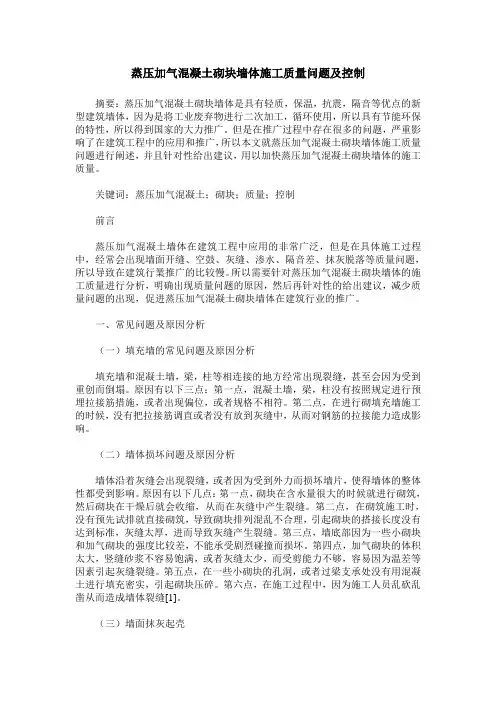

蒸压加气混凝土砌块墙体施工质量问题及控制摘要：蒸压加气混凝土砌块墙体是具有轻质，保温，抗震，隔音等优点的新型建筑墙体，因为是将工业废弃物进行二次加工，循环使用，所以具有节能环保的特性，所以得到国家的大力推广。
但是在推广过程中存在很多的问题，严重影响了在建筑工程中的应用和推广，所以本文就蒸压加气混凝土砌块墙体施工质量问题进行阐述，并且针对性给出建议，用以加快蒸压加气混凝土砌块墙体的施工质量。
关键词：蒸压加气混凝土；砌块；质量；控制前言蒸压加气混凝土墙体在建筑工程中应用的非常广泛，但是在具体施工过程中，经常会出现墙面开缝、空鼓、灰缝、渗水、隔音差、抹灰脱落等质量问题，所以导致在建筑行業推广的比较慢。
所以需要针对蒸压加气混凝土砌块墙体的施工质量进行分析，明确出现质量问题的原因，然后再针对性的给出建议，减少质量问题的出现，促进蒸压加气混凝土砌块墙体在建筑行业的推广。
一、常见问题及原因分析（一）填充墙的常见问题及原因分析填充墙和混凝土墙，梁，柱等相连接的地方经常出现裂缝，甚至会因为受到重创而倒塌。
原因有以下三点：第一点，混凝土墙，梁，柱没有按照规定进行预埋拉接筋措施，或者出现偏位，或者规格不相符。
第二点，在进行砌填充墙施工的时候，没有把拉接筋调直或者没有放到灰缝中，从而对钢筋的拉接能力造成影响。
（二）墙体损坏问题及原因分析墙体沿着灰缝会出现裂缝，或者因为受到外力而损坏墙片，使得墙体的整体性都受到影响。
原因有以下几点：第一点，砌块在含水量很大的时候就进行砌筑，然后砌块在干燥后就会收缩，从而在灰缝中产生裂缝。
第二点，在砌筑施工时，没有预先试排就直接砌筑，导致砌块排列混乱不合理，引起砌块的搭接长度没有达到标准，灰缝太厚，进而导致灰缝产生裂缝。
第三点，墙底部因为一些小砌块和加气砌块的强度比较差，不能承受剧烈碰撞而损坏。
第四点，加气砌块的体积太大，竖缝砂浆不容易饱满，或者灰缝太少，而受剪能力不够，容易因为温差等因素引起灰缝裂缝。
建筑结构知识之砌加气砼砌块墙应注意的质量问题[工程类精品文档]
![建筑结构知识之砌加气砼砌块墙应注意的质量问题[工程类精品文档]](https://img.taocdn.com/s3/m/011a925e336c1eb91a375d80.png)
建筑结构知识之砌加气砼砌块墙应注意的质量问题[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】砌加气砼砌块墙应注意的质量问题？【解答】（1）碎块上墙。
原因是施工搬运中损坏较多，事前又不进行粘结，随意将破碎块砌墙，影响墙体的强度。
应在砌筑前先将断裂块加工粘制成规格尺寸，然后再用。
碎小块未经加工不得使用。
（2）墙体与板梁底部的连接不符合要求，出现较大空隙。
原因是结构施工时板、梁底部未事先留置拉结筋，砌筑时又不采取拉结措施，影响墙体的稳定性。
在结构施工时按要求在板、梁底部留好拉结筋，按要求做到墙顶连接牢固。
（3）粘结不牢。
原因是用混合砂浆加107胶代替粘结砂浆使用，导致粘结不牢。
应按操作工艺要求的配合比调制粘结砂浆，砌筑时用力挤压密实。
（4）拉结钢筋不符合规定。
原因是拉结筋、拉结带不按规定预留、设置，造成砌体不稳定。
拉结筋、拉结带应按设计要求留置，具体间距可视砌块灰缝而定，但不大于100mm.（5）门窗洞口构造做法不符合规定。
原因是未事先加工混凝土块，不符合设计构造大样图的规定，造成门窗洞口不牢。
应先预制加工好足够的混凝土垫块，注意过梁梁端压接部位按规定放好四皮机砖，或放混凝土垫块。
宜在门窗洞上口设钢筋混凝土带并整道墙贯通。
（6）灰缝不匀。
原因是砌筑前对灰缝大小不进行计算，不作分层标记，不拉通线，使灰缝大小不一致，应先对墙体尺寸及砌块规格进行安排，适当调配皮数，将灰缝作出标记，拉通线砌筑，做到灰缝基本一致，墙面平整，灰缝饱满。
（7）排块及局部做法不合理。
原因是砌筑前对整体立面、剖面及水平砌筑时不按规定排块，造成构造不合理，影响砌体质量。
砌筑时排块及构造做法，应依照《建筑构造通用图集》88J2（二）的有关规定执行。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
蒸压加气混凝土砌块生产过程的质量问题及解决对策

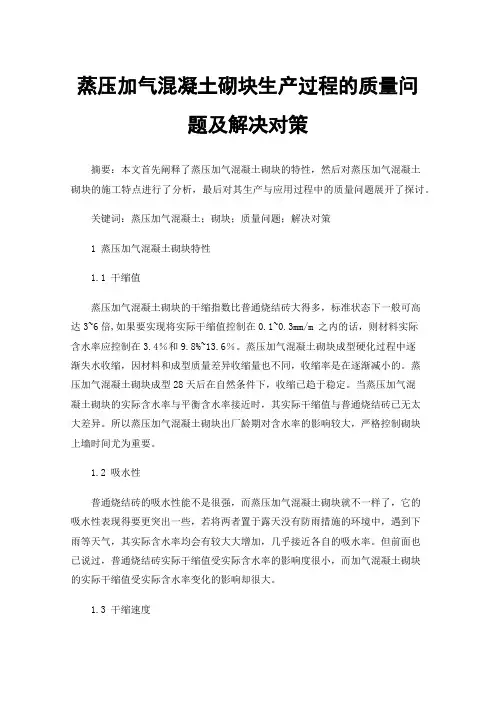

蒸压加气混凝土砌块生产过程的质量问题及解决对策摘要：本文首先阐释了蒸压加气混凝土砌块的特性，然后对蒸压加气混凝土砌块的施工特点进行了分析，最后对其生产与应用过程中的质量问题展开了探讨。
关键词：蒸压加气混凝土；砌块；质量问题；解决对策1 蒸压加气混凝土砌块特性1.1 干缩值蒸压加气混凝土砌块的干缩指数比普通烧结砖大得多，标准状态下一般可高达3~6倍,如果要实现将实际干缩值控制在0.1~0.3mm/m 之内的话，则材料实际含水率应控制在3.4％和9.8%~13.6％。
蒸压加气混凝土砌块成型硬化过程中逐渐失水收缩，因材料和成型质量差异收缩量也不同，收缩率是在逐渐减小的。
蒸压加气混凝土砌块成型28天后在自然条件下，收缩已趋于稳定。
当蒸压加气混凝土砌块的实际含水率与平衡含水率接近时，其实际干缩值与普通烧结砖已无太大差异。
所以蒸压加气混凝土砌块出厂龄期对含水率的影响较大，严格控制砌块上墙时间尤为重要。
1.2 吸水性普通烧结砖的吸水性能不是很强，而蒸压加气混凝土砌块就不一样了，它的吸水性表现得要更突出一些，若将两者置于露天没有防雨措施的环境中，遇到下雨等天气，其实际含水率均会有较大大增加，几乎接近各自的吸水率。
但前面也已说过，普通烧结砖实际干缩值受实际含水率的影响度很小，而加气混凝土砌块的实际干缩值受实际含水率变化的影响却很大。
1.3 干缩速度蒸压加气混凝土砌块吸水速度比红砖慢，同时蒸发速度也比红砖慢，因此加气混凝土砌块吸水率上升后在较长的一段时间里其实际干缩值变化也很大。
在常温和相对湿度稳定的条件下，烧结砖3天内干缩完成接近90%以上，水份仅剩40%左右，而蒸压加气混凝土砌块在16天内干缩仅完成约60％，水份还有30%。
2 蒸压加气混凝土砌块施工特点加气混凝土砌块外型规整、尺寸精确、色泽均一，应用加气混凝土砌块的这些优点，砌筑墙体达到清水墙效果，只需直接刮腻子，从根本上解决了加气混凝土砌块粉刷开裂的顽疾。
加气混凝土砌块强度高、环保节能；具有显著的保温隔热性能，可降低建筑能耗，是实现建筑节能的首选墙材；轻质，能降低建筑墙材自重，提高建筑抗震性。
加气混凝土砌块施工常见问题及技术处理措施
加气混凝土砌块施工常见问题及技术处理措施发表时间：2019-04-22T11:16:43.197Z 来源：《建筑学研究前沿》2018年第36期作者：何杰[导读] 文章对加气混凝土砌块施工过程出现的质量问题进行分析，提出了相应的技术处理措施，为以后的施工提供借鉴。
广东中南建设有限公司摘要：文章对加气混凝土砌块施工过程出现的质量问题进行分析，提出了相应的技术处理措施，为以后的施工提供借鉴。
关键词：加气混凝土砌块；施工；裂缝；渗水；空鼓；处理前言加气混凝土砌块由于具有自重轻、保温隔热、施工方便、造价低等优点而广泛应用于多层、高层建筑的填充墙。
但由于推广使用时间短、施工人员对其施上工艺不熟悉、控制不严等原因，在使用过程中易存在墙体裂缝、外墙渗水和填充墙抹灰层空鼓、脱落等问题。
本文就加气混凝土砌块填充墙施工过程存在裂缝；渗水；空鼓等主要问题和技术处理措施进行探讨。
一、加气混凝土砌块墙体裂缝1、产生裂缝原因分析（1）加气混凝土砌块在施工使用过程中，由于受到室内外温差、日照温差、昼夜温差等影响，导致混凝土结构与墙体交接处便出现裂缝或墙面开裂。
（2）湿胀干缩现象引起的裂缝加气混凝土砌块上墙前因各种原因造成含水率较大，上墙后干燥会引起干燥收缩，进而引发开裂问题。
（3）构造措施不当构造柱和水平墙梁设置间距过大；管线预埋在墙体上开槽、开洞，未采取加固措施；门窗洞口和预留洞口四周末采取构造措施；墙体与主体框架连接处构造措施不合理等引起墙体裂缝。
（4）施工工艺不当引起裂缝砌筑第一皮砌块或抹灰基层清除不干净或未采用界面剂；不同材料混砌；砌块排列不合理，未按规范规定接槎砌筑；日砌筑高度过大；非标准砌块未采用切割，而是随意砍凿或砌块缺棱掉角等引起的墙体裂缝。
2、加气混凝土砌块墙体裂缝防治措施（1）严格把好材料关加气混凝土砌块干缩变形大，特别是在出釜后的28 d内，收缩变形最最大，两个月后收缩才趋于稳定。
因此，加气混凝土砌块必须出釜养护28 d后才能出厂用于工程，否则不得用于施工。
加气混凝土砌块质量标准
加气混凝土砌块质量标准
加气混凝土砌块是一种常用的建筑材料，其质量标准对于建筑工程的质量和安全至关重要。
本文将对加气混凝土砌块的质量标准进行详细介绍，以便广大建筑工作者和相关人员更好地了解和应用。
首先，加气混凝土砌块的外观质量是其质量标准的重要组成部分。
合格的加气混凝土砌块应当表面光滑，无裂缝、变形或其他明显缺陷。
同时，砌块的尺寸应当符合国家标准规定的公差范围，确保在施工过程中能够准确拼接和使用。
其次，加气混凝土砌块的强度是其质量标准的关键指标之一。
砌块的抗压强度应当符合国家标准规定的要求，以保证在承受荷载时不会发生破坏。
此外，砌块的吸水率、导热系数等物理性能也应当符合相应标准，以保证建筑结构的耐久性和保温性能。
再次，加气混凝土砌块的化学性能也是其质量标准的重要内容之一。
砌块应当符合国家标准规定的耐火性能、抗冻性能等化学性能指标，以确保在各种恶劣环境下都能够保持稳定的性能表现。
最后，加气混凝土砌块的使用和施工应当符合相关的规范和标准要求。
在使用过程中，应当注意砌块的存放、搬运、拼接等环节，确保不会影响其质量和性能。
在施工过程中，应当按照相关规范和标准进行操作，确保建筑结构的稳定和安全。
综上所述，加气混凝土砌块的质量标准涉及外观质量、强度、物理性能、化学性能以及使用和施工等多个方面，对于建筑工程的质量和安全具有重要意义。
建议相关人员在选用和使用加气混凝土砌块时，务必严格按照国家标准和规范要求进行操作，以确保建筑工程的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加气混凝土砌块未加“蒸压”二字会犯强条
加气混凝土砌块，大家都不陌生，现在项目中采用的很多，一般建筑、结构设计师会在总说明中标明非承重墙体材料的选择。
但是，有设计师在总说明里写墙体材料时，只注明“采用加气混凝土砌块”，未加“蒸压”二字，结果违反了强条！
因为，《墙体材料应用统一技术规范GB50574-2010》第3.1.4规定墙体不应采用非蒸压硅酸盐砖(砌块)及非蒸压加气混凝土制品。
且这条为强条!非蒸压加气混凝土制品由于缺少必要的养护工艺，制品的最终生成物耐久性差，将会给墙体应用带来隐患。
有设计师辩称，我未写“蒸压”二字，但也没写“非蒸压”啊，但数审传到网上，有时没有你申辩的机会。
蒸压加气块生产线复杂，有蒸压釜，锅炉重型蒸压设备，而免蒸压加气块生产线则没有。
免蒸压加气块的冻融性和抗压强度可能难以满足国家标准要求，一般情况下，蒸压加气块冻融性能良好，若冻融性达不到标准，则会出现墙体脱落的情况，蒸压加气块的强度也会高于免蒸压加气块。
