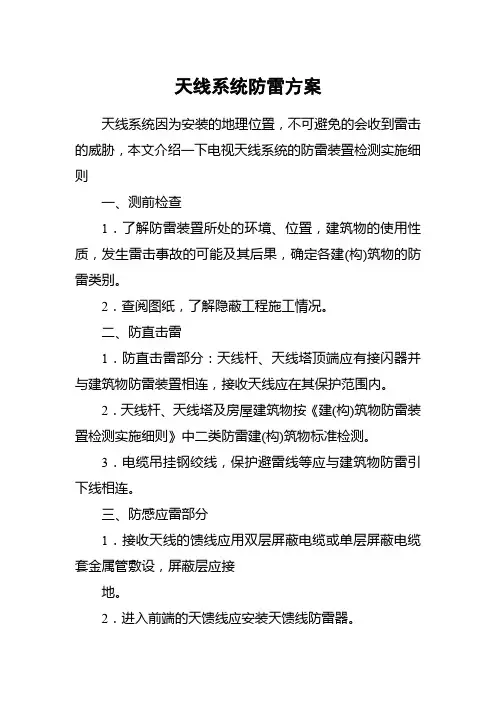

天线系统防雷方案天线系统因为安装的地理位置，不可避免的会收到雷击的威胁，本文介绍一下电视天线系统的防雷装置检测实施细则一、测前检查1．了解防雷装置所处的环境、位置，建筑物的使用性质，发生雷击事故的可能及其后果，确定各建(构)筑物的防雷类别。
2．查阅图纸，了解隐蔽工程施工情况。
二、防直击雷1．防直击雷部分：天线杆、天线塔顶端应有接闪器并与建筑物防雷装置相连，接收天线应在其保护范围内。
2．天线杆、天线塔及房屋建筑物按《建(构)筑物防雷装置检测实施细则》中二类防雷建(构)筑物标准检测。
3．电缆吊挂钢绞线，保护避雷线等应与建筑物防雷引下线相连。
三、防感应雷部分1．接收天线的馈线应用双层屏蔽电缆或单层屏蔽电缆套金属管敷设，屏蔽层应接地。
2．进入前端的天馈线应安装天馈线防雷器。
3．架空电缆吊线的两端和架空电缆线路中的金属管道应接地。
4．电缆进入建筑物时，应将屏蔽层接地；架空电缆还应有避雷器。
5．干线放大器的外壳和供电器的外壳应接地。
6、架空电缆中供电器应有电源避雷器。
四、防雷电波入侵按《建(构)筑物防雷装置检测实施细则》第十条第(二)项规定对供电系统进行检测。
五、接地电阻测量按《建(构)筑物防雷装置检测实施细则》第四条规定测量。
接地电阻数值不大于4Ω。
六、计算保护范围计算可在室内进行，用滚球法确定接闪器的保护范围。
七、数据的处理各项检测读数、计算结果应保留一位小数(避雷装置材料型号规格除外)，按B817—87文件修约。
上述检测工作结束后，校核人全面核对原始记录、仪器等各项结果是否都有相应的记录，防雷装置连接件是否恢复检测前的状况。
总结：以上细则每一条都包含很多内容，在施工的时候要严格执行注重细节。
GPSGLONASSL1与综合防雷定时天线
GPS / GLONASS L1与综合防雷定时天线GPSL1GL-TMG-40N综合防雷天线GPSL1GL-TMG-40N定时参考天线是专为长期持久的，在拥挤的小区站点部署应用无故障。
低噪声，高增益放大器是非常适合解决与应用需要较长的电缆运行的衰减问题。
附加信息描述：40分贝的GPS L1 / glonassl1 /伽利略E1定时综合防雷天线的gpsl1gl-tmg-40n定时参考天线是专为长期持久的，在拥挤的小区站点部署应用无故障。
低噪声，高增益放大器是非常适合解决与应用需要较长的电缆运行的衰减问题。
专有的quadrifiliar螺旋设计，再加上多级滤波提供了优越的带外抑制和低海拔的模式比传统的微带天线的性能。
其独特的天线罩的形状防水水和冰，同时消除鸟类栖息相关的问题。
该天线是由材料，完全符合欧盟ROHS指令规定的2002／95／EC。
天线提供集成的防雷性能。
该天线还具有防静电，反向极性保护和传输电压抑制。
规格频带：1590赫兹30兆赫低噪声放大器增益：40 dB，4 dB @±GPSL1伽利略E138分贝4分贝±@ GLONASS L1额定阻抗：50欧姆输出电压驻波比：< 2.0:1最大噪声系数：< 2.5分贝@ + 25°C，包括预选择直流电压：3.3-9.0 V直流电流：< 40mA滤波：3阶段过滤，包括预选择带外抑制：•60分贝= 1530兆赫•60分贝= 1660兆赫防雷：90伏，20Ka，8 / 20GPS L1 / GLONASS Timing Antenna with Integrated Lightning ProtectionAntenna with Integrated Lightning ProtectionThe GPSL1GL-TMG-40N timing reference antennas are specifically designed for long-lasting, trouble-free deployments in congested cell-site applications. The low noise, high gain amplifier is well suited to address attenuation issues associated with applications requiring longer cable runs.address attenuation issues associated with applications requiring longer cable runs.The proprietary quadrifiliar helix design, coupled with multistage filtering provides superior out-of-band rejection and lower elevation pattern performance than traditional patch antennas.Their unique radome shape sheds water and ice, while eliminating problems associated with bird perching. The antenna may be purchased by itself or with pipe mounting hardware. Custom models or site kits options are also available.This antenna is made of materials that fully comply with provisions stipulated by EU directives RoHS 2002/95/EC.The antenna provides integrated lightning protection capability.The antenna also features ESD, reverse polarity protection and transit voltage suppression.Specifications: Frequency Band:1590 ± 30 MHzLNA Gain:40 dB ± 4 dB @ GPSL1 GALILEO E138 dB± 4 dB @ GLONASS L1Nominal Impedance:50 ohmsOutput VSWR:<2.0:1Maximum Noise Figure:< 2.5 dB @ +25°C including pre-selectorDC Voltage:3.3-9.0 VDC Current:< 40 mAFiltering:3 stage filtering including pre-selectorOut of Band Rejection:-60 dB @ f =< 1530 MHz-60 dB @ f =< 1660 MHzLightening Protection:90 V, 20 kA, 8/20。
浅谈如何做好卫星信号接收系统的防雷工作
浅谈如何做好卫星信号接收系统的防雷工作卫星信号接收系统的复杂程度非常高，安装位置一般会选在高处，便于接收卫星信号。
由于卫星信号接收系统的特点影响，很容易受到雷击的干扰，再加上系统安装的特殊性，更是增加了雷擊的机率，干预了卫星接收工作，严重时还会引起经济损失。
因此，文章以卫星信号接收系统为例，分析如何做好防雷工作。
标签：卫星信号接收系统；防雷；避雷针雷击对卫星信号接收系统（以下简称接收系统）的破坏性较大，不仅会降低卫星信号的接收质量，还能影响信号的应用水平。
接收系统内，提高了防雷的水平，通过强化防雷建设，确保接收系统处于安全的环境中，改善信号接收的状态。
雷击是接收系统中最大的影响因素，很容易破坏系统的稳定性，合理规划防雷工作，全面保护接收系统的安全运行。
1 卫星信号接收系统中的雷击破坏防雷是接收系统建设中的重要工作，防雷与接收系统应该保持同步发展的状态，为了做好防雷工作，着重分析接收系统中的雷击破坏，如下：1.1 感应雷感应雷对接收系统的破坏方式有两种，一种是电磁感应，另一种是静电感应，其可通过线路、设备传输到周围环境中，如果接收系统周围发生感应雷，也会对系统本身造成影响，增加了感应雷在接收系统中的破坏范围，再加上接收系统的综合构成，为感应雷的破坏提供了很大的条件。
1.2 直击雷直击雷是一种直接放电现象，其对高处的建设有很大的破坏性。
直击雷是由高空雷云造成的，产生的雷电流高达几百千安，严重威胁了接收系统的安全。
因为直击雷具有不确定的特点，所以其在卫星信号接收系统内，很容易引起破坏，潜在很大的风险[1]。
直击雷的破坏性要高于感应雷，但是发生机率偏低。
2 卫星信号接收系统中的防雷技术以某卫星信号接收系统为例，分析防雷技术的应用。
该接收系统位移办公大楼楼顶，办公大楼的高度约为28m，系统内包含一幅2.7m的天线，天线距离楼面的高度是2.3m，该接收系统具有基础的防雷体系，前期防雷较为稳定，但是投运3年后，出现了多次雷击破坏现象，导致接收系统不能进行正常的工作，由此针对该卫星信号接收系统，提出三点防雷技术，如下：2.1 避雷针引雷避雷针引雷，是接收系统中的基础防雷技术，在根本上维护接收系统的防雷能力。
华为WiMAX分布式基站防雷接地规范
Security Level: Internal47ptWiMAX 分布式基站 防雷接地规范HUAWEI TECHNOLOGIES CO., LTD.Huawei ConfidentialPDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ 防雷接地的基本规范HUAWEI TECHNOLOGIES CO., LTD.Huawei ConfidentialPage 2PDF 文件使用 "pdfFactory Pro" 试用版本创建 防雷接地基本规范• • • • • • • • • • • 符合《YD5098－通信局(站)防雷接地工程设计规范》，接地电阻建议不大于10欧姆 接地线严禁从户外架空引入，必须全程埋地或室内走线。
接地线不宜与信号线平行走线或相互缠绕。
接地线应选用铜芯导线，不得使用铝材。
保护地线应选用黄绿双色相间的塑料绝缘铜芯导线。
保护地线上严禁接头，严禁加装熔断器或开关。
接地端子必须经过防腐、防锈处理，其连接应牢固可靠。
RRU到接地排的距离不应超过30米，且越短越好。
当超过30米时，应要求用户重新就 近设置接地排。
RRU天馈口在基站侧和天线侧都不需要安装防雷器。
RRU与APM之间的直流电源线应该采用屏蔽电源线，且屏蔽层需要双端接地。
BBU与RRU之间的光纤建议使用不带金属加强筋的类型，无需接地。
HUAWEI TECHNOLOGIES CO., LTD.Huawei ConfidentialPage 3PDF 文件使用 "pdfFactory Pro" 试用版本创建 WiMAX 天馈系统接地HUAWEI TECHNOLOGIES CO., LTD.Huawei ConfidentialPage 4PDF 文件使用 "pdfFactory Pro" 试用版本创建 天线和RRU在同一金属抱杆上• 当馈线总长度小于5m 时，RRU的馈线不需要 做接地处理，如图所示。

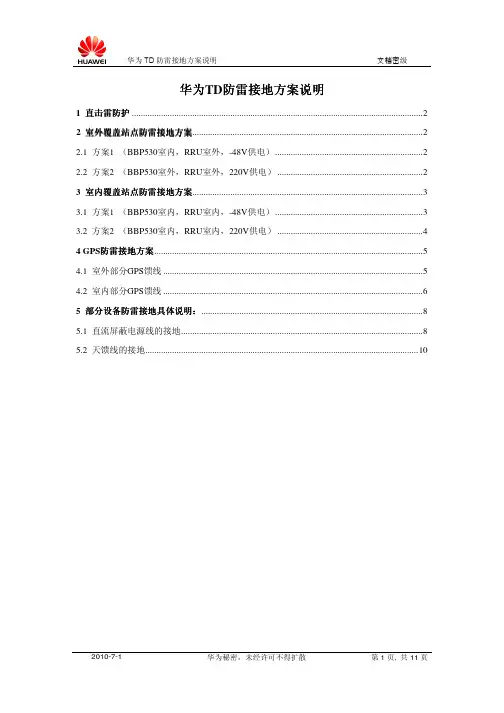

华为TD防雷接地方案说明
1 直击雷防护 (2)2 室外覆盖站点防雷接地方案 (2)2.1 方案1 （BBP530室内，RRU室外，-48V供电） (2)2.2 方案2 （BBP530室外，RRU室外，220V供电） (2)3 室内覆盖站点防雷接地方案 (3)3.1 方案1 （BBP530室内，RRU室内，-48V供电） (3)3.2 方案2 （BBP530室内，RRU室内，220V供电） (4)4 GPS防雷接地方案 (5)4.1 室外部分GPS馈线 (5)4.2 室内部分GPS馈线 (6)部分设备防雷接地具体说明：： (8)5 部分设备防雷接地具体说明5.1 直流屏蔽电源线的接地 (8)5.2 天馈线的接地 (10)1 直击雷防护天线、GPS 天线和支架、馈线、GPS 馈线、RRU 、机房内各种设备（包括BBU 、DCDU 、DDF 等）应在避雷针45度角的保护范围之内。
2 室外覆盖室外覆盖站点站点站点防雷接地方案防雷接地方案2.1 方案1 （BBP530室内，RRU 室外，-48V 供电） 接地对象 接地要求接地线径 BBU530 通过挂耳与机柜搭接 DCDU-03B 通过接地线接到机柜接地点上6 mm 2 机柜/机框/机架 通过接地线接到机房保护地，不超过30米 25 mm 2 E1/FE 线 室内无需额外接地RRU 电源线1 电源线RRU 侧将屏蔽层通过压线环压接在RRU 壳体2 电源线进馈窗前1米处将屏蔽层通过接地夹接室外地排3 电源线DCDU 侧不接地，只需将屏蔽层缠上绝缘胶带接地夹自带10 mm 2地线RRU 壳体1 RRU 不上塔，通过接地线接到塔体或地排，接地线不超过30米2 RRU 上塔，接地线不超过5米25 mm 2RRU 天馈跳线1 天馈跳线长度大于7米时，将屏蔽层在天线所在抱杆底部或铁塔底部馈线拐弯处用接地夹接地接地夹自带10 mm 2地线 GPS室外部分：1 楼顶站：GPS 下方无需加装GPS 防雷器，馈线在室外全程绝缘2 上塔：上塔的情况，GPS 下方需加装GPS 防雷器，GPS 馈线通过接地夹在GPS 防雷器下方1米处接地室内部分：GPS 防雷器安装在馈窗内1米处走线架上，通过接地线接到室外地排接地夹自带10 mm 2地线； 避雷器接地线采用6 mm 2OCB 外壳 通过接地线接地25 mm 22.2 方案2 （BBP530室外，RRU 室外，220V 供电） 接地对象接地要求 接地线径BBU530 通过挂耳与机柜搭接APM30/BBC 柜APM30和BBC 通过接地线等电位连接，然后由离接地点最近的机柜接到室外地排，接地线长不超过30米25 mm 2E1/FE 线 1 E1线无需额外接地2 FE 线将屏蔽层通过接地夹接地接地夹自带10 mm 2地线 RRU 电源线 1 电源线RRU 侧将屏蔽层通过压线环压接在RRU 壳体 2 电源线APM30侧将屏蔽层通过APM30内的接地夹连接到APM30内的接地点上接地夹自带 6 mm 2地线RRU 壳体 1 RRU 不上塔，通过接地线接到塔体或地排，接地线不超过30米2 RRU 上塔，接地线不超过5米25 mm 2RRU 天馈跳线 1 天馈跳线长度大于7米时，将屏蔽层在天线所在抱杆底部或铁塔底部馈线拐弯处用接地夹接地接地夹自带10 mm 2地线 GPS 室外部分：1 楼顶站：GPS 下方无需加装GPS 防雷器，馈线在室外全程绝缘2 上塔：上塔的情况，GPS 下方需加装GPS 防雷器，GPS 馈线通过接地夹在GPS 防雷器下方1米处接地室内部分：GPS 防雷器安装在APM30机柜内支架上，通过接地线接地接地夹自带10 mm 2地线； 避雷器接地线采用6mm 2OCB 外壳 通过接地线接地25 mm 23 室内覆盖覆盖站点站点站点防雷接地方案防雷接地方案3.1 方案1 （BBP530室内，RRU 室内，-48V 供电） 接地对象 接地要求接地线径 BBU 通过挂耳与机柜搭接 DCDU 通过接地线接到机柜接地点上6 mm 2 机柜/机框/机架 通过接地线接到机房保护地，不超过30米 25 mm 2 E1/FE 线室内无需额外接地RRU 电源线 1 电源线RRU 侧将屏蔽层通过压线环压接在RRU 壳体 2 电源线DCDU 侧不接地，只需将屏蔽层缠上绝缘胶带RRU 壳体 1 RRU 通过接地线接到室内地排25 mm 2 GPS室外部分：1 楼顶站：GPS 下方无需加装GPS 防雷器，馈线在室外全程绝缘2 上塔：上塔的情况，GPS 下方需加装GPS 防雷器，GPS 馈线通过接地夹在GPS 防雷器下方1米处接地室内部分：GPS 防雷器安装在馈窗内1米处走线架上，通过接地线接到室外地排接地夹自带10 mm 2地线； 避雷器接地线采用6 mm 2OCB 外壳 通过接地线接地25 mm 23.2 方案2 （BBP530室内，RRU 室内，220V 供电） 接地对象 接地要求接地线径 BBU 通过挂耳与机柜搭接 EPS4815 通过挂耳与机柜搭接机柜/机框/机架 通过接地线接到机房保护地，不超过30米 25 mm 2 E1/FE 线 室内无需额外接地RRU 电源线1 电源线RRU 侧将交流输入的PE 线通过OT 端子压接在维护腔内部压线环左侧的接地点上RRU 壳体 1 RRU 通过接地线接到室内地排25 mm 2 GPS室外部分：1 楼顶站：GPS 下方无需加装GPS 防雷器，馈线在室外全程绝缘2 上塔：上塔的情况，GPS 下方需加装GPS 防雷器，GPS 馈线通过接地夹在GPS 防雷器下方1米处接地室内部分：GPS 防雷器安装在馈窗内1米处走线架上，通过接地线接到室外地排接地夹自带10 mm 2地线； 避雷器接地线采用6 mm 2OCB 外壳 通过接地线接地25 mm 24 GPS防雷接地方案4.1 室外部分GPS馈线图5：GPS馈线在室外不接地塔站的情况下，GPS天线室外不上塔顶的时候，华为采用GPS室外馈线全程不接地的方案。
