消防水泵电气保护
消火栓灭火系统-电气控制
之电气控制
消火栓给水系统组成
水箱
增压稳压设备
水池
水泵
水泵接合器 消火栓
二.室内消防水泵的电气控制
(一)对室内消防水泵的控制要求 1.对消防水泵的控制方法有三种; (1)由消防按钮控制消防水泵的起停 (2)水流报警启动器控制消防水泵起停. (3)中心发出主令信号控制消防泵起停
▪ 控制要求： ①控制消防水泵的启、停；
分组讨论
▪ 双电源互投自复电路原理 ▪ 公共部分控制电源切换 ▪ 正常情况下的自动控制 ▪ 故障下备用泵的自动投入 ▪ 手动控制 ▪ 消防水池低水位保护
（1）双电源互投自复电路原理：甲、乙电 源 正 常 供 电 时 ， HL1 、 HL2 均 亮 ， KA1 、 KA2通电，合QF1、QF2、QF3，合上旋钮 开关SA1，KM1↑，甲电源供电，HL3亮.
(3)正常情况下的自动控制:令1号M1为工 作泵,2号M2为备用泵,将1SA至工作"A" 位,其3-4、7-8号触头闭合，将2SA至自 动“Au"档位，其5-6号触头闭合，做好 火警下的1号泵起动，2号泵备用准备。
▪ 当发生火灾时，来自消防控制室或控制模块的 常开触点闭合（此触点瞬间即0.2S闭合，然后
▪ 乙电源停电时,动作过程相同.
(2)公共部分控制电源切换:
合开关SA，KA↑,KA13—14号触头闭合,送上1L2号电 源,KA11—12号触头断开,切断2L2号电源,使公共 部分控制电路有电.当1号电源1L2无电时,KA↓, 其触头复位,KA111—12号触头闭合,为公共部分 送出2号电源,即2L2,确保线路正常工作.
（二）消防水泵控制电路原理分析
1、全电压启动的消火栓泵的控制电路 图中BP为管网压力继电器,SL为低位水池水位继电
消防泵组电气控制柜功能
消防泵组电气控制柜功能
根据系统操作控制和维护管理的需要，消防水泵电气控制柜主要具备启停泵、主备泵切换、手自动转换、双电源切换、巡检、保护、反馈机械应急启动等功能。
(1)启停泵功能控制柜设置有手动启停每台消防水泵的按钮，并设有远程控制消防水泵启动的输入端子。
消防水泵启动运行和停止应正常，指示灯、仪表显示应正常。
(2)主备泵切换功能
当主泵发生故障时，备用泵自动延时投入。
水泵启动时I可不应大于2min。
(3)手自动转换功能
在自动状态下，可自动或远程手动启动水泵，多线控制盘远程停止水泵。
在手动状态下，可通过控制柜启停按钮启动、停止水泵。
(4)双电源切换功能
控制柜应具备双电源自动切换功能。
消防水泵使用的电源应采用消防电源，双电源切换装置可设置在消防泵组电气控制柜附近，也可以设置在消防泵组电气控制柜内。
(5)巡检功能
具备定期自动巡检和人工手动巡检等功能。
大功率消防水泵可以采用变频运行等方式缓减水泵启动时对电网及管网的冲击。
(6)保护功能
控制柜应具有过载保护、短路保护、过压保护、缺相保护、欠压保护、过热保护功能。
出现以上状况时，消防泵组电气控制柜故障灯常亮，并发出故障信号。
(7)反馈功能
控制柜应具有将泵启、泵停、泵故障、手/自动状态等信号反馈至消防控制室报
警主机的功能。
(8)机械应急启动功能
控制柜应具有机械应急启动功能。
在控制柜内的控制线路发生故障时可由具有管理权限的人员在紧急时启动消防水泵。
消防水泵PLC电气控制系统设计
课程设计任务书（B）题目消防水泵PLC电气控制系统设计（OMRON CPM1A）学院(部) 电控学院专业电气工程及其自动化班级32040901学生姓名学号6 月11 日至 6 月17 日共 1 周指导教师(签字)系主任(签字)2012年 5 月26 日目录一．设计内容及要求 (3)二．设计原始资料 (3)三、主电路图、控制电路图、电气原理图及其工作原理 (3)四、计算说明及元件选型 (5)1、接触器的选择 (5)2、热继电器的选择 (5)3、空气开关的选择 (5)4、控制柜的选择 (5)5、信号继电器的选择 (5)6、其他元件的选择 (5)五、PLC的选择及I/O分配表 (6)六、PLC外部接线图 (6)七、梯形图 (7)八、指令系统 (7)九、柜内外安装布置图 (8)十、元件明细表 (8)十一、图纸部分 (8)一．设计内容及要求通过对电气控制系统的设计，掌握电气控制系统设计的一般方法，能够设计出满足控制要求的电气原理图，以及安装布置图、接线图和控制箱的设计，具有电气控制系统工程设计的初步能力。
根据系统的控制要求，采用OMRON CPM1A PLC为中心控制单元，设计出满足控制要求的控制系统。
二．设计原始资料1. 2台消防泵，7.5KW，互为备用。
当工作泵出现故障时，备泵自投。
2. 发生火灾时，打开消火栓箱门，击碎面板玻璃，起动消防泵。
手动停泵。
3. 当消防给水管网水压过高时，停泵并报警。
4. 当低位消防水池缺水，停泵并报警。
5. 自动、手动、检修工作方式。
6. 设置必要的各种电气保护。
三、主电路图、控制电路图、电气原理图及其工作原理根据设计要求绘出电气原理图，见附图1-1,1-2.工作原理：两台泵互为备用，备用泵自动投入，正常运行时电源开关QK1,QK2,S1,S2均合上，S3为水泵检修双投开关，不检修时放在运行位置，SB10~SBn为各消火栓箱消防起动按钮，无火灾时，按钮被玻璃面板压住，其常开触头已经闭合，中间继电器KA1通电，消火栓泵不会起动。
消防水泵的常见电气故障探讨
自动化管理今 日 自 动 化Automated managementAutomation Today108 ｜ 2020.11 今日自动化2020年第11期2020 No.11参考文献[1] 钟权.浅析变电站继电保护二次回路隐患排查技术[J].科学技术创新，2020（19）：182-183.[2] 杜岳焘.变电站继电保护二次回路的隐患排查[J].集成电路应用，2020，37（6）：86-87.[3] 柯跃勇.变电站继电保护二次回路隐患排查方法研究[J].新型工业化，2020，10（3）：19-22.[4] 冯兴荣，刘锋.变电站继电保护二次回路隐患排查方法[J].中国新技术新产品，2019（24）：141-142.[5] 雷鹏涛.变电站继电保护二次回路隐患排查方法研究[J].中外企业家，2019（32）：112-113.[6] 万鹏.电力变电站继电保护二次回路隐患排查探讨[J].科技风，2019（27）：154.[7] 解奎元.继电保护设备电气二次回路隐患排查技术探讨[J].电力设备管理，2019（6）：51-53.1 在实际应用中消防水泵的使用情况通常有两种建筑消防泵的组合：一台用于使用，一台用于备用；两台用于使用，一台用于备用。
前一方案要求主泵和备用泵必须具有相同的性能，并且能够独立承受所有消防用水供给量；后一方案要求两个主泵同时工作时，必须能够满足供水系统的最大要求，备用泵的工作能力应不小于最大主泵的能力。
在实际应用中，通常会为一组消防泵安装一个单独的消防泵房，并构建一组相应的配电控制柜。
配置消防水泵的控制柜时，通常满足以下功能。
对于消防泵的启动和停止控制，消防泵的典型启动方法为小容量电动机直接启动。
配备双电源自动转换开关。
根据GB5016—2010的《建筑设计防火规范》第115条明确规定：“消防室、消防泵室、防烟排风扇室、消防设备和消防电梯等的电源必须位于配电线的末端。
单级配电箱装有自动转换装置。
消防水泵的常见电气故障及分析
• 106•ELECTRONICS WORLD ・探索与观察在建筑的消防系统中，消防水泵是最重要的设备，在发生火灾时，能否有效灭火主要就取决于水泵是否能够正常运行。
在现实中，由于水泵的设置、维护不当会产生各种电气故障，一旦发生火灾消防水泵无法正常启动，势必要影响灭火救援，从而造成严重的损失。
本文对运行水泵中遇到的一些电气故障问题进行了分析，并提出了一些解决问题的方法和思路。
1.消防泵组在实际应用中情况建筑消防泵组通常有两种组合方案：一运一备和两运一备。
其中一运一备的方案要求：主泵和备用泵的性能要相同，都要有独立承担全部消防供水量的能力；二运一备的方案要求：两台主泵在同时运转时，供水量应能满足系统的最大要求，而备用泵工作能力不应小于其中最大的一台主泵。
在实际的应用中，我们通常给消防泵组设置一间单独的消防泵房，并配置一套相应的配电控制柜。
消防水泵的配电控制柜在配置时，通常要满足以下的功能：1.1 消防泵的起停控制。
消防水泵常见的启动方式有：直接起动（小容量电机）、星三角起动、软启动等。
1.2 配备双电源自动转换开关。
《建筑设计防火规范》GB50016-2006中第11.1.5条明确规定：“消防控制室、消防水泵房、防烟与排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线路的最末一级配电箱处设置自动切换装置。
”即消防泵控制箱前端必须采用自动转换开关（ATSE ）。
1.3 装设热继电器保护。
装设热继电器保护是为了防止电动机因为过热而造成损坏。
同时利用热继电器作为主备泵的互投切换。
1.4 水泵工作状态的切换。
运行模式一般有手动、停止、自动。
手动模式主要用于现场的试泵操作，而自动模式主要是用于消防控制室的远程操作。
1.5 消防泵组运行模式的切换。
泵组间的运行切换主要是当主用泵出现电气故障或者供水能力不足时，备用泵能够自动投入运行。
1.6 远程控制等。
配电控制柜里通常会设有远程控制模块，并连接到消防控制室，以满足远程控制的要求。

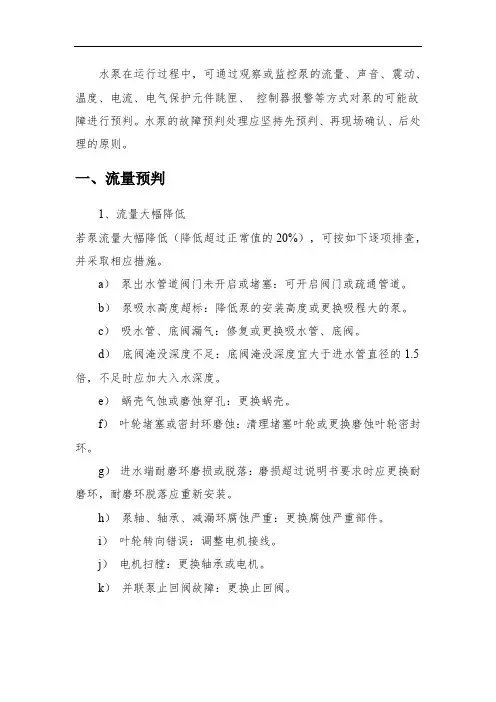

消防水泵常见故障及相应措施
水泵在运行过程中，可通过观察或监控泵的流量、声音、震动、温度、电流、电气保护元件跳匣、控制器报警等方式对泵的可能故障进行预判。
水泵的故障预判处理应坚持先预判、再现场确认、后处理的原则。
一、流量预判1、流量大幅降低若泵流量大幅降低（降低超过正常值的20%），可按如下逐项排查，并采取相应措施。
a）泵岀水管道阀门未开启或堵塞：可开启阀门或疏通管道。
b）泵吸水高度超标：降低泵的安装高度或更换吸程大的泵。
c）吸水管、底阀漏气：修复或更换吸水管、底阀。
d）底阀淹没深度不足：底阀淹没深度宜大于进水管直径的1.5倍，不足时应加大入水深度。
e）蜗壳气蚀或磨蚀穿孔：更换蜗壳。
f）叶轮堵塞或密封环磨蚀：清理堵塞叶轮或更换磨蚀叶轮密封环。
g）进水端耐磨环磨损或脱落：磨损超过说明书要求时应更换耐磨环，耐磨环脱落应重新安装。
h）泵轴、轴承、减漏环腐蚀严重：更换腐蚀严重部件。
i）叶轮转向错误：调整电机接线。
j）电机扫膛：更换轴承或电机。
k）并联泵止回阀故障：更换止回阀。
2、无流量（1）检查电源是否通电，若电源不通电应重新接电。
（2）检查继电器、接触器能否有效动作，若不能有效动作，更换损坏的继电器或接触器。
电源正常但泵无法重启时，应将泵移至保养维护区域按如下逐项排查，并采取相应措施。
a）填料过紧或叶轮堵塞：放松填料或疏通引水槽。
b）叶轮、轴承、减漏环卡住或锈蚀：拆开泵体清除杂物或除锈处理。
c）泵主轴弯曲：拆下泵轴进行校正或更换泵轴。
d）防水电缆破损：裁剪电缆破损段并重接或更换破损电缆。
e）电源线接线处密封或防水不良：在修复或更换进水影响部件后，重新密封。
f）机械密封磨损严重：在修复或更换进水所影响部件后，更换机械密封。
g）O型密封磨损严重：在修复或更换进水所影响部件后，更换O型密封圈。
h）密封处螺栓未拧紧：在修复或更换进水所影响部件后，重新拧紧螺栓。
i）电机绝缘电阻过低：绝缘电阻不合要求时，干燥电机、重新浸泡绝缘漆、重新绕制电机线圈或更换电机。
消防泵站电气说明
消防泵站电气说明一、简介消防泵站电气系统是指消防泵站中的电气设备和电气线路，用于提供电力支持、控制和监测消防泵站的正常运行。
本文将介绍消防泵站电气系统的组成、工作原理以及常见故障处理方法。
二、组成1. 电源系统：消防泵站电气系统的电源一般采用市电供电，通过变压器降压后供给给消防泵站的各个电气设备。
为了保证电源的稳定性和可靠性，还应配置备用电源系统，如发电机组或蓄电池组。
2. 配电系统：配电系统负责将电源供电分配至消防泵站的各个电气设备。
主要包括高压开关柜、低压开关柜、电缆等设备，通过合理的布置和接线，确保电能正常传输。
3. 控制系统：控制系统用于控制消防泵的启停、运行模式切换以及故障报警。
主要包括控制柜、自动化控制器、PLC等设备，通过信号传输和逻辑控制实现对泵站的精确控制。
4. 监测系统：监测系统用于实时监测消防泵站的电气参数和设备状态。
主要包括电能计量仪、电气保护装置、温度传感器等设备，通过数据采集和分析，及时发现问题并进行处理。
三、工作原理1. 电源供电：市电供电后，通过变压器降压至适合消防泵站电气设备使用的电压，再经过配电系统进行分配。
2. 控制与监测：通过控制系统对泵站进行自动化控制，包括启停控制、运行模式切换和故障报警等功能。
同时，监测系统实时采集电气参数和设备状态，通过报警信号提醒运维人员处理。
3. 故障处理：当发生电气故障时，应立即切断电源，并进行故障排查。
常见的故障包括线路短路、设备损坏、过电流等，需要运维人员通过检修或更换设备来恢复正常运行。
四、常见故障处理方法1. 线路短路：当发生线路短路时，应首先切断电源，隔离故障点，然后检查线路是否受损，修复或更换受损部位。
2. 设备损坏：当电气设备损坏时，应切断电源，拆除故障设备，更换新设备，并重新接线，确保设备正常工作。
3. 过电流：当发生过电流时，应及时切断电源，检查电气保护装置是否正常工作，如有需要，调整保护装置的参数，以确保电路安全运行。
消防水泵的常见电气故障及分析
消防水泵的常见电气故障及分析消防水泵是保障消防系统运行的关键设备，其电气部分故障会严重影响消防系统的正常运行。
以下是常见的消防水泵电气故障及其分析。
1.电源故障：电源供电中断或不稳定是常见的电气故障。
可能原因包括电力输送线路故障、断路器跳闸、保险丝熔断等。
针对这种故障，首先应检查电源线路和配电箱的连接情况，确保供电正常。
同时，检查断路器和保险丝是否正常，如有熔断需更换。
2.控制回路故障：控制回路故障常表现为泵启动、停止不能等现象。
其中，常见的故障包括接触器接触不良、继电器故障、开关松动等。
解决这类故障的方法是检查控制回路的连接及接触器、继电器等元件的工作情况，如有故障要及时更换。
3.电机故障：消防水泵电机常见的故障包括电机绕组短路、电机超载、轴承损坏等。
这些故障会导致电机无法正常运转或产生异常噪音。
处理这类故障需要检查电机的绕组和轴承情况，如有问题要及时修理或更换。
4.开关故障：消防水泵的启动、停止控制通常通过压力开关或液位开关实现，因此开关故障会导致泵的启停不正常。
常见的开关故障包括开关接线松动、开关灵敏度不足等。
解决方法是检查开关的接线情况，如有松动要重新紧固，并根据需要调整开关的灵敏度。
5.保护设备故障：消防水泵通常配备有过流保护器、过压保护器等保护设备，当电机出现异常情况时会触发保护器使泵停止运行。
保护器本身的故障可能导致误报或误停机。
解决方法是检查保护器的工作情况，如有故障需修理或更换。
6.地线故障：地线故障会导致电气设备的接地不良，从而影响泵的正常运行。
地线故障的原因可能包括接地电阻过大、接地线松动等。
针对这种故障，需要检查地线的接触情况和接地电阻，如有问题要重新接好或更换。
在日常运行中，定期检查和维护消防水泵的电气系统是非常重要的。
这些常见的电气故障需要及时发现并解决，以确保消防系统的可靠性和安全性。
同时，还需要注意电气设备的使用寿命和负荷情况，及时更换老化设备和调整合理负荷，以减少电气故障的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层建筑中普遍存在的消防水泵（消火栓泵和喷淋泵）和消防风机（正压送风机和排烟风机），多由交流电动机驱动，应装设短路保护和接地故障保护，并根据具体情况装设过载保护、断相保护和低电压保护。
1、消防水泵为一用一备或二用一备，备用泵自动投入，装设防止电动机因过热而造成损坏的热继电器保护是必要的。
与此对应，电动机回路的断路器应具有长延时过电流保护。
2、消防风机无备用，不装设防止电动机因过热而造成损坏的热继电器保护或装设热继电器保护动作于信号都是符合规范GB50055－93第2.4.6条规定的。
3、降压启动的消防风机最末级断路器按常规计算选择时，不应带长延时过电流保护。
为满足GB50054－95第4.3.5条规定，应加装防止线路过载的热继电器动作于信号。
意见：
可以看出上面网友的观点缘于一篇论文，不论论文的观点怎样，如果用于实际当中必须要以不违背规范为前提。
“1、消防水泵为一用一备或二用一备，备用泵自动投入，装设防止电动机因过热而造成损坏的热继电器保护是必要的。
与此对应，电动机回路的断路器应具有长延时过电流保护。
”对这条不敢苟同。
消防水泵不宜装设过载保护，如装设过载保护，过载只能作用于报警信号，不能断开电路。
见《民规》10.2.2.4-(3)及《低压配电设计规范》4.3.5
消防水泵同样要设热继电器保护，而且利用热继电器作双泵之间的互投切换。
我们国家的开关企业都是如此生产的，标准图籍上也是如此。
切换泵除手动外就是判断热继电器的情况。
