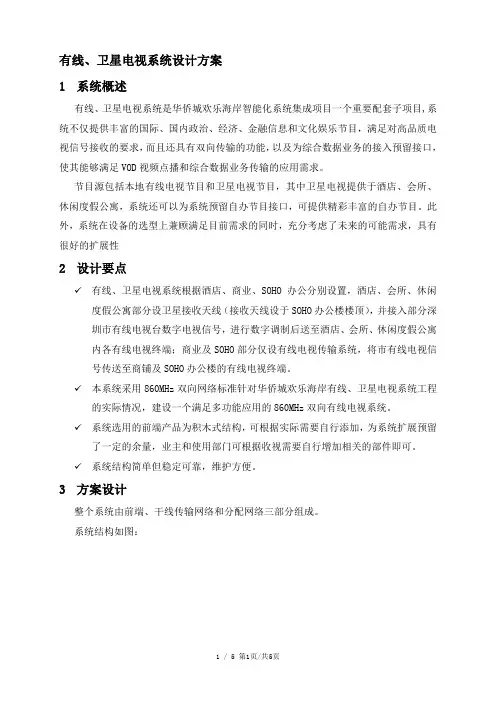

有线、卫星电视系统设计方案

1系统概述

有线、卫星电视系统是华侨城欢乐海岸智能化系统集成项目一个重要配套子项目,系统不仅提供丰富的国际、国内政治、经济、金融信息和文化娱乐节目，满足对高品质电视信号接收的要求，而且还具有双向传输的功能，以及为综合数据业务的接入预留接口，使其能够满足VOD视频点播和综合数据业务传输的应用需求。

节目源包括本地有线电视节目和卫星电视节目，其中卫星电视提供于酒店、会所、休闲度假公寓，系统还可以为系统预留自办节目接口，可提供精彩丰富的自办节目。此外，系统在设备的选型上兼顾满足目前需求的同时，充分考虑了未来的可能需求，具有很好的扩展性

2设计要点

✓有线、卫星电视系统根据酒店、商业、SOHO办公分别设置，酒店、会所、休闲度假公寓部分设卫星接收天线（接收天线设于SOHO办公楼楼顶），并接入部分深圳市有线电视台数字电视信号，进行数字调制后送至酒店、会所、休闲度假公寓内各有线电视终端；商业及SOHO部分仅设有线电视传输系统，将市有线电视信号传送至商铺及SOHO办公楼的有线电视终端。

✓本系统采用860MHz双向网络标准针对华侨城欢乐海岸有线、卫星电视系统工程的实际情况，建设一个满足多功能应用的860MHz双向有线电视系统。

✓系统选用的前端产品为积木式结构，可根据实际需要自行添加，为系统扩展预留了一定的余量，业主和使用部门可根据收视需要自行增加相关的部件即可。

✓系统结构简单但稳定可靠，维护方便。

3方案设计

整个系统由前端、干线传输网络和分配网络三部分组成。

系统结构如图：

3.1信号源

有线电视系统信号源由天威视讯有限公司提供，酒店、会所、休闲度假公寓采用卫星接收亚太6号卫星信号。酒店、会所、休闲度假公寓卫星接收系统在SOHO办公楼楼顶设Ku波段卫星接收天线及前端传输机房，接收的境外卫星电视信号室外单模铠装光缆传输至有线电视机房，在该机房配置数字电视调制设备，将境外卫星电视及部分境内电视节目以数字电视的形式送至酒店、会所、休闲度假公寓各有线电视终端。

根据广电部对于卫星电视接收的相关规定，本系统建议采用 2.4米天线接收位于134.0°E的亚太6号卫星Ku波段的境外节目。境外卫星电视必须严格按规定通过国家广电总局境外卫星电视平台定向接收，故接收境外节目均需要使用指定的接收解码器（境外加密频道），此接收设备须由业主提出申请并经批准后到当地相关代理机构统一购买，并按要求交纳收视费用。境外卫星电视统一平台包含了众多极品频道,其中包括了著名的CNN、BBC、NHK、CNBC 、ESPN 、Discovery Channel、NGC、凤凰卫视、卫视体育、Channel V、MTV以及众多世界及亚洲著名的电影频道如HBO、CINEMAX、卫视国际电影台、凤凰卫视电影台等，均属当今世界及亚洲的顶级品质的电视节目，另外可收到一套图文含游戏及43套广播节目。

3.2干线传输网络

本系统采用光纤到弱电井方式，信号经光分配器通过6芯单模铠装光缆传输到楼层弱电井放大器，通过分配网络到楼层分支器，再到用户终端面板，其中分配器到分支器采用4屏蔽SYWV 75－7线缆，分支器到用户终端面板采用4屏蔽SYWV 75－5线缆。

➢干线电缆

系统设计采用国产优质四屏蔽物理发泡SYWV-75-9同轴电缆，该电缆在常温下100米传输特性如下：

由于传输信号的最高频率为860MHz，由上述可知，800MHz线损值为-10.6db，本系统按每级放大器传输距离60米计算，则衰减值为0.6×10.6=6.36dB。其相对于1频道（即49.25MHz）的电平差为0.6×（10.6-2.6）=4.8dB。由于本系统规划的干线放大器具有频率补偿作用（可调均衡2~20dB），因此，主干网上的高低频端信号电平可以调整达到平衡，故选用的主干电缆符合设计要求。

➢放大器

放大器是将干线电缆传输的信号放大并保持一定电平输出的器件，主要是补偿电缆传输对信号损耗。

本方案中,电视信号采用双向邻频方式传输，为保证华侨城欢乐海岸有线、卫星电视系统的每一个用户终端电平值保持在68±5dBμV范围（注：用户电平是设计用户分配系统的重要依据，用户电平太高，电视接收机的高频放大部分工作在非线性区内，易产生交调干扰；电平太低，又会使电视机内部噪声起作用，形成雪花干扰）。故须根据电缆的传输距离，用户终端的分布，合理设置放大器的输出电平，灵活选配不同衰减量的分支分配器，基于上述考虑，系统设计采用深圳迈威公司的双向干线和分配放大器,可更好地满足传输系统电平要求。

同时系统在设计时考虑了干线放大器选择设置要求：干线放大器的设置尽量减少放大器级数；放大器选择要求高放低噪、性能稳定、温漂小、隔离性好等特点。

3.3分配网络

分配网络将干线传输来的信号分配给网络的各个用户终端，它主要由分支主干电缆（SYWV-75-7）、用户线缆（SYWV-75-5）、分支/分配器及用户终端盒等组成。

分配器、分支器及终端盒传输部分采用高屏蔽的产品，带宽为5MHz-1GHz，保证上下行信号的正常传输，传输电缆采用四屏蔽物理发泡同轴电缆。

本系统在华侨城欢乐海岸都市文化娱乐北区和东区共需设置用户终端总数为1079个。

具体参见点数表：

3.4漏斗效应解决方案

由于HFC的同轴用户网是共享树型分支拓朴结构，容易产生上行噪声累积。HFC上行通道有效带宽为 5－65 MHz，这一频段也极易受到入侵噪声的干扰，入侵噪声是叠加在噪声基底上的一种随机的不可预见的射频干扰，它们是通过电磁场在电缆端口和馈线耦合进入电缆网络。上述的各种噪声层层汇聚，对上行数据通信都造成一定的影响，其中来自用户的噪声就占70％，由于“漏斗效应”的存在，又使得来自用户的噪声叠加、恶化，对通信造成的影响更加严重。这些噪声可能造成数据通信中误码的增加而无法收到正确的信息，还可能干扰到其他下行频道的通信质量，甚至通信中断。

针对上述情况，为了降低上行通道的噪声对数据通信的影响，建议采取的方法如下：
