人教版物理九年级第十七章第1节 电流与电压和电阻的关系 练习题
第十七章欧姆定律
第1节电流与电压和电阻的关系
1.为了探究“电流与电压的关系”,小亮设计了如图甲所示的实验电路图。
(1)请根据电路图,将如图乙所示实验元件连成电路(变阻器的A端接入电路)。
(2)连接电路时,开关应处于状态,闭合开关前,应使滑动变阻器的滑片滑在______(选填“A”或“B”)端。
(3)在探究过程中,使用滑动变阻器的目的:一是保护电路,二是。
(4)在探究电流与电压的关系时,应保持不变,调节滑动变阻器滑片的位置,改变,记下对应的电流值,如下表所示。
请你根据表中数据在图丙的上作出I-U图象。
实验次数12345
电压表示数/V1.01.52.02.53.0
电流表示数/A0.120.180.240.300.36
(5)对表格中数据进行分析,可归纳得出的结论是:。
2.同学们想要探究电压一定时,电流与电阻有什么关系,请你和他们一起解决下列问题。
(1)用笔画线代替导线,将如图所示实物电路图连接完整。
实验次数123
电压U/V2
电阻R/Ω51020
电流I/A0.40.20.1
(2)在导线连接完成后,闭合开关前还应。
(3)为了达到探究的目的,实验过程中必须保持不变。
(4)实验中,将5 Ω的电阻接入电路中,适当调节变阻器的滑片,使电流表的示数等于0.4 A,将数据记录在表格中。
现将5 Ω的电阻换为10 Ω的电阻,应该调节变阻器接入电路的阻值,使电压表的示数,然后将数据记录在表格中。
再继续换接20 Ω的电阻,重复实验,得到表中的另外一组数据。
(5)分析表中实验数据,请你总结出电流与电阻的关系:。
3.如图所示,在“探究电流跟电阻的关系”实验中,最能反映该结论的图象是()
4.用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R两端电压,设计了三种方案。
甲:多节干电池串联接入MN;
乙:电池与滑动变阻器串联接入MN;
丙:电池先后与不同定值电阻R'串联接入MN。
可行的方案是()
A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行
5.在探究“通过导体的电流与导体电阻关系”的实验过程中,应通过观察下列哪个元件来移动滑动变阻器滑片
()
A.滑动变阻器滑片
B.电压表示数
C.电流表示数
D.电阻
6.下列关于电流跟电压、电阻关系的叙述中,正确的是 ()
A.导体中电流越大,说明导体电阻越小
B.导体中电流越小,说明导体两端的电压越小
C.当导体两端电压一定时,导体电阻减小,通过导体的电流就会增大
D.对于同一导体而言,电压与电流成正比
7.小柯设计了如图甲所示的电路来研究电流与导体两端电压的关系,电源电压恒为6 V,R1是定值电阻,R2是滑动变阻器。
(1)图乙中的实物图是小柯按电路图甲连接而成的,其中有一根导线连接错误,请在错误连线上打“×”,并画出正确的连线(只允许改动图中的一根导线)。
(2)改正错误后,小柯调节滑动变阻器使电压表的示数为 1 V,记录此时电流表的示数;接着他向(选填“A”或“B”)端移动滑动变阻器的滑片,使电压表的示数增大为2 V,记录此时电流表的示数;继续移动滑动变阻器的滑片,使电压表的示数为 3 V,记录此时电流表的示数。
小明分析所测数据,得出结论:在电阻一定时,通过导体的电流与导体两端的电压成正比。
(3)此实验中多次测量的目的与下面的(选填“A”或“B”)实验中多次测量的目的相同。
A.探究串联电路的电压规律
B.测量物质的密度
8.在探究“电流与电阻的关系”实验过程中:
(1)连接电路时,开关应处于(选填“断开”或“闭合”)状态。
(2)小明按图甲所示连好电路后,闭合开关,移动滑动变阻器滑片,发现电流表无示数,电压表有示数,其原因可能是。
(只填序号)
A.电流表断路
B.R断路
C.R短路
(3)排除故障后,小明将5 Ω的电阻接入电路,调节滑动变阻器,使电压表示数为1.5 V,此时电流表示数如图乙所示,为A。
(4)小明再分别换接10 Ω、15 Ω的电阻,重复实验,得到表一中的另两组数据。
分析表一数据,可得出结论:导体中的电流跟导体的电阻成反比。
请你对此结论作出评价:。
表一
电阻R/Ω51015
电流I/A0.150.10
表二
电阻R/Ω51015
电流I/A0.30.20.15
(5)小丽在做此实验时,每次只更换电阻,测得相应的电流值,如表二所示,通过分析表二中的数据可知,小丽在操作中存在的错误是。
9.在“探究电流与电阻的关系”实验中:
(1)请你用笔画线代替导线将图甲中电路连接完整(请勿更改原有导线,导线不得交叉),要求:当滑动变阻器的滑片P 向左移动时,电路中的电流变大。
连接电路时,开关必须。
(2)闭合开关后,发现电压表有示数且接近电源电压,电流表无示数,其原因是。
(3)实验过程中,将5 Ω的电阻接入电路中,闭合开关,调节滑动变阻器滑片P至适当位置,此时电流表示数如图乙所示,则电流表示数为A。
将5 Ω的电阻更换为10 Ω的电阻,闭合开关,应将滑动变阻器的滑片P向______(选填“左”或“右”)端移动,使电压表示数为1.5 V。
参考答案与部分提示
1.(1)如图所示
(2)断开 B (3)改变电阻两端的电压
(4)电阻定值电阻两端的电压如图所示
(5)电阻一定时,通过导体的电流与导体两端的电压成正比
2.(1)如图所示
(2)将滑动变阻器的滑片移到阻值最大的一端
(3)电阻两端电压
(4)保持2 V不变
(5)当电压不变时,电流与电阻成反比
3.A
4.D[解析] 研究电流跟电压的关系时,应控制电阻的阻值不变,改变电阻两端的电压。
甲:多节干电池串联接入MN 时,改变干电池串联的节数时电源的电压发生变化,R两端的电压发生变化,方法可行;乙:电池与滑动变阻器串联接入MN时,移动滑动变阻器滑片P改变接入电路中的电阻,从而改变电路中的电流和R两端的电压,方法可行;丙:电池先后与不同定值电阻R'串联接入MN,定值电阻R'的阻值不同,分得的电压不同,定值电阻R两端的电压不同,方法可行。
综上可知,甲、乙、丙三种方案均可行。
5.B[解析] 在探究电流跟电阻的关系时,多次更换电阻,要保持电阻两端的电压不变,即电压表示数不变。
6.C
7.(1)如图所示
(2)B (3)A
8.(1)断开
(2)B
(3)0.3
(4)缺少“电压一定”的前提
(5)没有保持R两端电压一定9.(1)如图所示断开
(2)电阻R断路(3)0.3右。

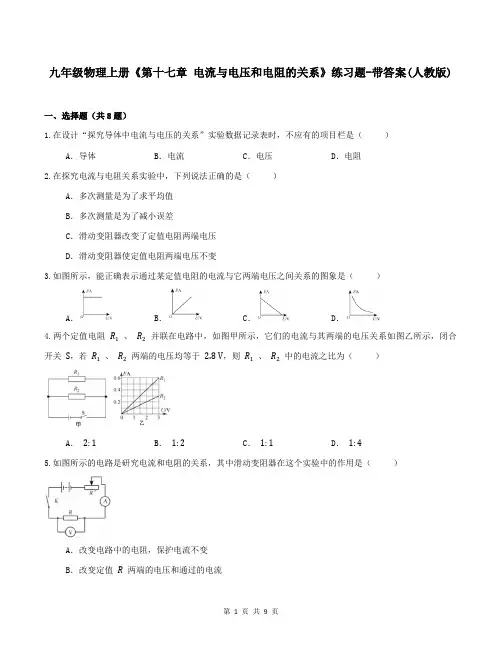

九年级物理上册《第十七章 电流与电压和电阻的关系》练习题-带答案(人教版)
九年级物理上册《第十七章电流与电压和电阻的关系》练习题-带答案(人教版)一、选择题（共8题）1.在设计“探究导体中电流与电压的关系”实验数据记录表时，不应有的项目栏是（）A．导体B．电流C．电压D．电阻2.在探究电流与电阻关系实验中，下列说法正确的是（）A．多次测量是为了求平均值B．多次测量是为了减小误差C．滑动变阻器改变了定值电阻两端电压D．滑动变阻器使定值电阻两端电压不变3.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A．B．C．D．4.两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，若R1、R2两端的电压均等于2.8V，则R1、R2中的电流之比为（）A．2:1B．1:2C．1:1D．1:45.如图所示的电路是研究电流和电阻的关系，其中滑动变阻器在这个实验中的作用是（）A．改变电路中的电阻，保护电流不变B．改变定值R两端的电压和通过的电流C．改变电源的电压D．当改换电阻R时，调节滑动变阻器，使电压表的读数保持不变6.用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R两端电压，设计了三种方案。
甲：用不同数量的干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN。
可行的方案是（）A．仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行7.在研究“一定电压下，电流与电阻的关系”时，小明设计的实验电路如图所示。
假定电源两端的电压恒为3V，在A、B间先后接入阻值分别为5Ω、10Ω和20Ω的定值电阻R，改变滑片P的位置，使电压表的示数均为1.5V。
为完成实验，滑动变阻器的规格应为（）A．5Ω 2A B．10Ω 1A C．15Ω 2A D．25Ω 1A8.小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I−1图象，如图乙，R由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表示数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2二、填空题（共5题）9.在探究通过导体的电流跟导体两端的电压的关系时，小明选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象。

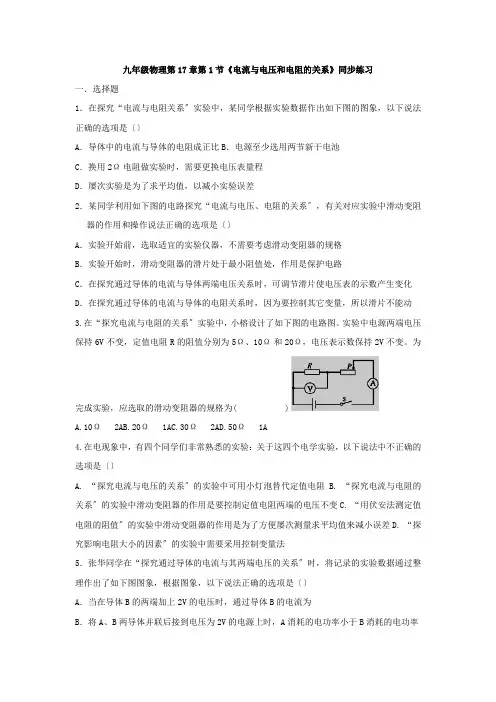

2022年物理专项练习《电流与电压和电阻的关系》》同步练习 (有答案)
九年级物理第17章第1节《电流与电压和电阻的关系》同步练习一．选择题1．在探究“电流与电阻关系〞实验中，某同学根据实验数据作出如下图的图象，以下说法正确的选项是〔〕A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．屡次实验是为了求平均值，以减小实验误差2．某同学利用如下图的电路探究“电流与电压、电阻的关系〞，有关对应实验中滑动变阻器的作用和操作说法正确的选项是〔〕A．实验开始前，选取适宜的实验仪器，不需要考虑滑动变阻器的规格B．实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路C．在探究通过导体的电流与导体两端电压关系时，可调节滑片使电压表的示数产生变化D．在探究通过导体的电流与导体的电阻关系时，因为要控制其它变量，所以滑片不能动3.在“探究电流与电阻的关系〞实验中，小榕设计了如下图的电路图。
实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变。
为完成实验，应选取的滑动变阻器的规格为( )A.10Ω2AB.20Ω1AC.30Ω2AD.50Ω 1A4.在电现象中，有四个同学们非常熟悉的实验：关于这四个电学实验，以下说法中不正确的选项是〔〕A. “探究电流与电压的关系〞的实验中可用小灯泡替代定值电阻B. “探究电流与电阻的关系〞的实验中滑动变阻器的作用是要控制定值电阻两端的电压不变C. “用伏安法测定值电阻的阻值〞的实验中滑动变阻器的作用是为了方便屡次测量求平均值来减小误差D. “探究影响电阻大小的因素〞的实验中需要采用控制变量法5．张华同学在“探究通过导体的电流与其两端电压的关系〞时，将记录的实验数据通过整理作出了如下图图象，根据图象，以下说法正确的选项是〔〕A．当在导体B的两端加上2V的电压时，通过导体B的电流为B．将A、B两导体并联后接到电压为2V的电源上时，A消耗的电功率小于B消耗的电功率C．导体A的电阻等于导体B的电阻D．导体A的电阻为Ω6．对于电流与电压之间的关系，以下说法正确的选项是〔〕A．导体两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中也就没有电压D．导体中有电流通过时，导体两端必定有电压7.给你两根长度相同、横截面积不同的、均匀的镍铬合金线，一只电源，一只电流表，一只滑动变阻器，一只开关，假设干提导线，现需要研究的课题有：①导体的电阻跟导体横截面积的关系；②导体的电阻跟导体长度的关系；③串联电路的总电阻与各串联导体的电阻关系．根据上述实验器材，可以完成的研究课题是〔〕A. 只有①B. ①和②C. 只有②D. ①、②和③8．根据以下一组实验数据，可以得到的结论是〔〕导体两端的电压导体的电阻通过导体的电流2V 10Ω4V 10Ω6V 10ΩA．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比9．在探究“电流与电阻关系〞的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源〔调至6V〕、电流表、电压表、开关及导线假设干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用以下哪种规格的滑动变阻器？〔〕A．50Ω 2AB．20Ω 2AC．15Ω 15AD．10Ω 1A10.在学习物理学的过程中，经常会用到一些科学研究方法．以下事例中运用相同科学研究方法的是〔〕①探究导体中电流与电压的关系；②探究串联电路中电流的规律；③探究串联电路中电阻的规律；④探究导体电阻大小与长度的关系．A. ①与④B. ②与④C. ②与③D. ①与③二．填空题11．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系〞，根据实验的数据绘出了I﹣图象图乙。
新人教版新九年级物理第十七章课后习题参考答案
第十七章第一节《电流与电压和电阻的关系》在探究电阻一定时电流与电压关系的实验中，小明得到的实验数据如下表所示。
（1）为分析电流与电压的定量关系，请你在图17.1-2的方格中建立有关坐标轴并制定其标度，把表中的数据在坐标系中描点。
（2）小英说，从图中可以看出，这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。
这是哪组数据？2.17.1-3 错了。
1. 2. 3. 4. 4.这种说法不对，因为导体的电阻是导体本身的一种性质，它只与导体的材料、长度、横截面积有关，还受温度影响，而与导体两端的电压及通过导体的电流大小无关，公式R = U/I 只是一个电阻的计算式，通过此公式可以求出导体的电阻，但不能决定导体电阻的大小，当导体不接入电路时，其阻值不会改变。
第十七章第三节《电阻的测量》1. 一个小灯泡上标着“2.2 V0.25 A ”，表明这个小灯泡工作时的电阻是8.8 Ω。
图17.3-2 是一位同学为检验小灯泡的标称电阻是否准确而连接的实验线路。
他的连接有三个错误。
请你指出这三个错误分别错在哪里。
应怎样改成正确的连接？2. 已知流过一只电阻为242 Ω 的灯泡的电流是0.91 A 。
如果在灯泡两端再并联一个电阻为165Ω 的电烙铁，并联电路的总电流变为多大？3. 图17.3-3 是用伏安法测量某未知电阻的电路图。
（1）根据电路图将图17.3-4 所示的实物图连接起来；（2）读出图17.3-5 所示电流表和电压表的示数；（3）算出被测电阻本次的测量值。
4. 在测量标有电压为2.5 V 的某小灯泡电阻的实验中，第一次测量时的电压等于2.5 V ，小灯泡正常发光，以后调节滑动变阻器，让电压逐（1（22.为220V 总=I+I ’3.（1）如图所示（2）0.4A 2.4V （3））自左至右依次填入：8.08 7.08 6.19 4.74 3.13 2（2）小灯泡越亮，灯丝电阻越大，小灯泡的电阻值随着小灯泡的亮度增大而增大，说明灯丝电阻随灯丝温度的升高而增大。
人教版九年级物理《17.1 电流与电压和电阻的关系》 同步练习
17.1 电流与电压和电阻的关系一．选择题1．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。
实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（）A．将变阻器滑片适当向右移动B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．适当增加电池的节数2．如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻的阻值D．滑动变阻器的阻值3．小华用图示电路探究“电流跟电阻的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数之比D．定值电阻与滑动变阻器消耗的功率之比4．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I﹣U 图象。
下列判断正确的是（）A．通过R1的电流与它两端所加电压不成正比B．通过R2的电流与它两端所加电压成正比C．将它们串联接到同一电路中时，通过R1的电流较大D．将它们并联连接到两端电压为1.5V的电路中，通过干路的电流是0.45A5．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（）A．保持变阻器滑片不动，将电池节数增加B．保持电池节数不变、变阻器滑片不动，改变电压表的量程C．保持电池节数不变，将变阻器滑片适当向左移动D．保持电池节数不变，将变阻器滑片适当向右移动6．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移7．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（）A．表a是电压表，表b是电流表B．使用滑动变阻器的目的是减小实验数据的误差C．经过实验可以得出结论：电压与电流成正比D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性8．用如图所示的实验电路探究电流与电阻的关系，下列注意事项错误的是（）A．连接电路时，开关应该是断开的B．闭合开关前，滑片应处于滑动变阻器的最右端C．更换电阻后，应调节滑片让电压表的示数相同D．应测多组数据，以减小实验误差9．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。

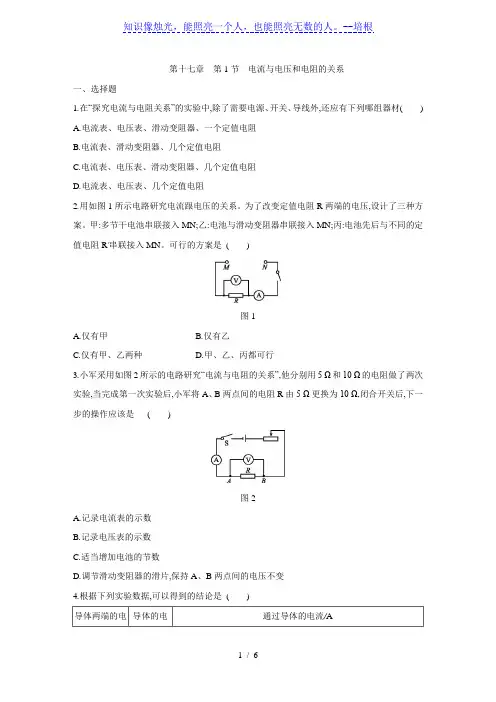

人教版九年级物理全册同步练习：第十七章 第1节 电流与电压和电阻的关系
