5.屋面接闪器安装技术交底大全
接闪器安装技术交底
(2)避雷针制作安装
a.避雷针制作：避雷针一般用镀锌圆钢或镀锌钢管制作，针长在1m以下时，圆钢为￠12mm，钢管为G20mm。针长在1～2m时，圆钢为￠16mm，钢管为G25mm。
b.避雷针安装前，应在屋面施工时配合土建浇灌好混凝土支座，预留好地脚螺栓，地脚螺栓最少有2根与屋面、墙体或梁内钢筋焊接。待混凝土强度达到要求后，再安装避雷针，连接引下线。
c.安装避雷针时，先组装避雷针，在底座板相应位置上焊一块肋板将避雷针立起，找直、找正后进行点焊，然后加以校正，焊上其他三块肋板。避雷针安装要牢固，并与引下线、避雷网焊接成一个电气通路。
e.避雷带沿坡形屋面敷设时，应使用混凝土支墩固定，且支墩与屋面垂直。
f.避雷带安装：将避雷带调直，用大绳提升到屋面，顺直敷设固定在支架上，焊接连成一体，再同引下线焊好。建筑物屋顶有金属旗杆、透气管、金属天沟、铁栏杆、爬梯、冷却塔、水箱、电视天线等金属导体都必须与避雷带焊接成一体，顶层的烟囱应做避雷针。在建筑物的变形缝处应做防雷跨越处理。
2不得损坏外檐装修。
3避雷带敷设后，应避免砸碰。
4拆除脚手架，注意不要碰坏避雷针。
5避雷针安装时注意保护建筑物屋面及设施。
五、质量标准
1主控项目
建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属Байду номын сангаас体连成一个整体的电气通路，且与避雷引下线连接可靠。
2一般项目
（1）避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。
屋面安装作业安全技术交底模板
一、交底编号：_______二、工程名称：_______三、交底日期：____年____月____日四、施工单位：_______五、分项工程名称：屋面安装工程六、交底提要：为确保屋面安装作业的安全进行，特制定本安全技术交底，要求所有参与作业人员严格遵守。
七、交底内容：1. 作业人员要求：（1）所有作业人员必须经过专业培训，取得相应资格证书后方可上岗。
（2）作业人员必须身体健康，无心脏病、高血压等影响作业的疾病。
（3）作业人员必须熟悉屋面安装作业的安全操作规程，严格遵守各项安全规定。
2. 施工前的准备工作：（1）现场安全检查：作业前，对施工现场进行安全检查，确保无安全隐患。
（2）材料准备：检查屋面材料、工具及设备是否齐全，性能良好。
（3）安全防护设施：设置安全警示标志、防护栏杆、安全网等防护设施。
3. 作业过程中的安全措施：（1）高处作业：作业人员必须佩戴安全带，安全带应系于可靠固定点。
（2）防滑措施：在湿滑的作业面设置防滑措施，如铺设防滑垫、设置防滑绳等。
（3）工具使用：使用工具时，确保工具锋利，避免因工具损坏导致安全事故。
（4）电气安全：作业现场严禁私拉乱接电线，使用电器设备时，注意绝缘、接地。
（5）材料堆放：材料堆放整齐，不得超高、超宽，防止材料滑落伤人。
4. 作业结束后的安全工作：（1）清理现场：作业结束后，清理现场垃圾、杂物，确保现场整洁。
（2）检查设备：检查设备是否完好，如有损坏，及时报修。
（3）关闭电源：作业结束后，关闭作业现场所有电源，确保安全。
八、注意事项：1. 作业人员必须服从现场管理人员的指挥，不得擅自离岗。
2. 作业过程中，如发现安全隐患，应立即停止作业，并向现场管理人员报告。
3. 严禁酒后作业、疲劳作业，确保作业人员精神状态良好。
4. 作业人员应保持通讯畅通，确保紧急情况下能够及时联系。
九、培训与考核：1. 对作业人员进行安全技术培训，确保其掌握安全操作规程。
2. 对作业人员进行考核，考核合格后方可上岗。
接闪器安装技术交底
穿线时应注意下列问题、3但下列几种情况或,不得穿人同一根管子内不同的除外
2
Ⅴ及以下的回路；电压为50①
同一台设备的电机回路和无抗千扰要求的控制回路；②
然后将线芯直接与带线绑回头压实绑可将导线前端的绝缘层剥去,～23根时,1、当导线根数为,使绑扎处形成一个平滑的锥体过渡部位。扎牢固然后将线芯斜错排列在带,可将导线前端的绝缘层削去当导线根数较多或导线截面较大时,2、便于穿线。,使绑扎接头处形成一个平滑的锥体过渡部位,线上,用绑线缠绕绑扎牢固管内穿线（七）
防止被其他人员随便拉出。,将两端的带线盘入盒内或缠绕在管头上固定好,后使两根带,,将两根带线的头部弯成半圆的形状、当穿带线受阻时,采用两端同时穿带线的办法3然后将带线拉出。使两端头相互钩绞在一起,线同时搅动,扫管（三）将管内的浮锈、灰尘、泥水等杂物清,,两人来回拉动带线将布条的两端牢固地绑扎在带线上除干净。（四）带护口检查各个管穿线前,在钢管(电线管)按管口大小选择护口,在管子清扫后,将护口套入管口上。,如有遗漏或破损均应补齐和更换。口的护口是否齐全放线及断线（五）放线前应根据图纸对导线的品种、规格、质量进行核对。1、放线避免出现死扣和背花。,将导线置于放线架或放线车上,:2、放线对整盘导线放线时出户l/2,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体周长的断线:剪断导线时,、3。导线的预留长度为1.5m导线与带线的绑扎（六）
照明花灯的所有回路；③
根。但管内导线总数不应多于8同类照明的几个回路,可穿于同一根管内,④同一交流回路的导线必须穿于同一钢管内。）（2其接头应在接线盒内连接。导线在管内不得有接头和扭结,（3）
屋顶防雷安全技术交底模板
一、交底目的为确保施工现场屋顶防雷安全，防止因雷击事故造成人员伤亡和财产损失，特进行屋顶防雷安全技术交底。
二、交底对象全体参与屋顶防雷施工的施工人员、技术人员、管理人员。
三、交底内容1. 防雷基础知识（1）了解雷电的形成、特点及危害。
（2）掌握防雷的基本原理和措施。
2. 屋顶防雷系统组成及功能（1）了解屋顶防雷系统的组成，包括接闪器、引下线、接地装置等。
（2）掌握各组成部分的功能和作用。
3. 施工准备（1）检查施工现场环境，确保施工安全。
（2）熟悉施工图纸，明确施工要求。
（3）准备施工所需材料和工具，如接闪器、引下线、接地装置、施工工具等。
4. 施工过程安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工过程中，注意防止高空坠落，施工人员不得随意攀爬。
（3）施工人员应遵守施工现场的安全规定，不得酒后作业。
（4）施工过程中，严禁在施工区域附近进行其他作业，确保施工安全。
5. 施工技术要点（1）接闪器安装：按照设计要求，将接闪器固定在屋顶上，确保接闪器与屋顶接触良好。
（2）引下线安装：将引下线固定在建筑物墙体上，确保引下线与墙体接触良好，并与接地装置连接。
（3）接地装置安装：按照设计要求，将接地装置埋设于地下，确保接地装置与土壤接触良好。
（4）接地电阻测试：施工完成后，对接地装置进行接地电阻测试，确保接地电阻符合要求。
6. 施工完毕后的注意事项（1）施工完毕后，对施工现场进行清理，确保施工区域整洁。
（2）对防雷系统进行检查，确保系统正常运行。
（3）加强施工现场安全管理，防止雷击事故发生。
四、交底要求1. 施工人员必须认真听取交底内容，确保掌握施工安全知识。
2. 施工过程中，严格遵守安全操作规程，确保施工安全。
3. 施工完成后，对防雷系统进行检查，确保系统正常运行。
五、交底人及日期交底人：XXX交底日期：XXXX年XX月XX日六、接受人项目部管理人员、技术人员、施工负责人、施工人员等。

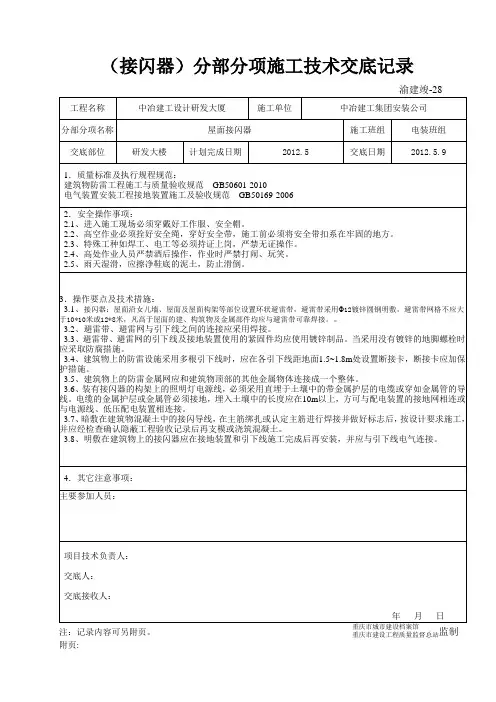

28 ( 屋面防雷)分部分项施工技术交底记录
渝建竣-28
工程名称
中冶建工设计研发大厦
施工单位
中冶建工集团安装公司分部分项名称屋面源自闪器施工班组电装班组
交底部位
研发大楼
计划完成日期
2012.5
交底日期
2012.5.9
1．质量标准及执行规程规范：
建筑物防雷工程施工与质量验收规范GB50601-2010
电气装置安装工程接地装置施工及验收规范GB50169-2006
3.7、暗敷在建筑物混凝土中的接闪导线，在主筋绑扎或认定主筋进行焊接并做好标志后，按设计要求施工，并应经检查确认隐蔽工程验收记录后再支模或浇筑混凝土。
3.8、明敷在建筑物上的接闪器应在接地装置和引下线施工完成后再安装，并应与引下线电气连接。
4．其它注意事项：
主要参加人员：
项目技术负责人：
交底人：
交底接收人：
2．安全操作事项：
2.1、进入施工现场必须穿戴好工作服、安全帽。
2.2、高空作业必须拴好安全绳，穿好安全带，施工前必须将安全带扣系在牢固的地方。
2.3、特殊工种如焊工、电工等必须持证上岗，严禁无证操作。
2.4、高处作业人员严禁酒后操作，作业时严禁打闹、玩笑。
2.5、雨天湿滑，应擦净鞋底的泥土，防止滑倒。
3．操作要点及技术措施：
3.1、接闪器：屋面沿女儿墙、屋面及屋面构架等部位设置环状避雷带，避雷带采用Φ12镀锌圆钢明敷，避雷带网格不应大于10*10米或12*8米，凡高于屋面的建、构筑物及金属部件均应与避雷带可靠焊接。。
3.2、避雷带、避雷网与引下线之间的连接应采用焊接。
3.3、避雷带、避雷网的引下线及接地装置使用的紧固件均应使用镀锌制品。当采用没有镀锌的地脚螺栓时应采取防腐措施。
四、楼顶接闪器安装技术交底
楼顶接闪器安装
交底提要
楼顶防雷网预留预埋及安装敷设
2、接至电气设备、器具和可拆卸的其它非带电金属部件接地的分支线，必须直接与接地干线相连，严禁串联连接。
3、避雷网安装平直、牢固，支架固定点间距均匀，跨越建筑物变形缝有补偿装置，油漆防腐完整。
4、焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷；螺栓连接紧密、牢固，有防松措施。
常用电工工具、手锤、钢锯、锯条、卷尺、小线、电锤、电焊机、电焊工具等。
四、作业条件
1、按设计位置清理好场地。
2、各种支架已运到现场。
3、土建女儿墙压顶找平层已经完成。
4、接地体与引下线必须做完。
5、具备调直场地和垂直运输条件。
6、需要脚手架处，脚手架搭设完毕。
五、操作工艺
支架安装→避雷网安装
1、支架安装：
六、质量标准
1、材料的质量符合设计要求；接地装置的接地电阻值必须符合设计要求。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
技术交底记录
表C2-1
编号
工程名称
交底日期
2011-5-1
施工单位
技术交底记录
表C2-1
编号
工程名称
交底日期
2011-5-1
施工单位
分项工程名称
楼顶接闪器安装
交底提要
楼顶防雷网预留预埋及安装敷设
一、施工准备
首先熟悉图纸，了解防雷引下点的具体位置及确定支架的安装位置。
二、材料要求
镀锌钢材使用时应注意冷镀锌还是热镀锌材料，符合设计要求。产品应有材质检验证明及合格证。
接闪器安装施工技术交底
1.避雷网安装的有关规定：
1）支持卡子固定时应加镀锌垫圈和弹簧垫圈。
2）避雷带弯曲处不得小于90°，弯曲半径不得小于圆钢直径的10倍。
3）变形缝处应做煨弯补偿。
2.避雷带安装做法：
1）支持卡子安装：支持卡子应有燕尾，埋设深度不小于10cm，且卡子拉杆要调直，在女儿墙平面上按要求找好避雷带位置，且拉线定位，女儿墙宽度不允许立卡高10cm的，可取墙中为避雷带位置，然后适当放低卡子高度。在避雷带转角处的两边各取30cm为第一个卡子的位置，然后中间位置平均分配，但应满足间距0.5～1m。见图1所示在墙面上画好位置点标记。
2）用电锤在画好的位置上钻孔，孔径大于卡子立杆5－10mm，以便捻湿水泥，钻孔后清净孔内的灰土用少量水把水泥湿润，以保持松散不成块为宜。先固定两端的卡子。然后挂线在固定中间的卡子。捻入水泥时应注意用力不能过大。分几步捻平用手锤和手把水泥捻平，且要把卡子找直压正达到横平竖直。
3）开凿装好后，镀锌圆钢采用垂直运输的方法运到屋顶施工作业面。沿支持卡子敷设，用镀锌螺丝卡牢固定。螺丝与卡件间要加镀锌垫圈和弹簧垫圈。
6）变形缝补偿装置做法：如图4，所示中间用避雷带同径镀锌圆钢煨出一个半圆弧弯，两边与避雷带焊接，焊接要求为搭接6d双面施焊。
7）与避雷引下线的连接：避雷带随安装要随时与引下线甩出的钢筋相连。连接方法如图5所示，焊接要求为搭接不小于圆钢直径的6倍，双面施焊。
8）避雷带焊接完成后应进行局部调直，以修复施工时对圆钢的碰弯损坏。
9）建筑物屋顶所有的金属突起物都必须与避雷带焊接成一个电气贯通的整体，如为铸铁件和镀锌部件可采用专用卡子卡接。
10）按设计要求，屋面避雷网要做成不大于20m×20m的网格
四、成品保护
1.其它工种施工时，不得弄弯（断）已敷设好的避雷网。
均压环,屋面接闪器
2.1本建筑属三类防雷建筑物，在屋顶及女儿墙上采取10mm镀锌圆钢装设成环形避雷带作为防雷接闪器，接闪器沿女儿墙及突出屋面建筑敷设，并且与防雷引下线上端可靠焊接。接闪器支持卡子采用10mm镀锌圆钢制，作间距1.0m，支持卡子高度100mm。建筑物转角处必须设置。屋顶避雷带采用10mm镀锌圆钢，避雷带网格小于20m×20m或24m×16m，并与引下线连接。
3.接地电阻测试要求
本工程防雷接地,电气设备的保护接地,电梯机房,消防控制设备及弱电系统等的接地为共用统一接地装置;其接地电阻应不大于1欧姆；若接地电阻实测不能满足要求值时,则应由引下线的外引接地线处增加人工接地极,直至达到接地电阻要求值。
二、焊接要求
1.结构中螺纹钢不允许直接焊接，根据防雷要求需要焊接的地方均跨接10mm圆钢。且搭接倍数符合下面要求：
表C1-3技术交底记录
工程名称
亳州市工业园区5#还原小区工程
交底部位
均压环、屋面接闪器
工程编号
日期
2013-3-8
交底内容：
一、均压环、屋面接闪器施工
1.均压环
1.1该建筑物防雷等级为三类，按设计要求为防止侧向雷击，从第十层开始，每两层设置均压环，均压环利用圈梁内D16以上的主筋通常焊接而成，并与防雷引下线可靠焊接。由于在建建筑为11层，所以每栋建筑只在十层设置一次均压环即可。
搭接长度6D以上
技术负责人
交底人
接交人
注：本表一式两份，交底人与接交人各一份，并附接受交底人签名表。
技术交底记录签名表
工程名称
亳州市工业园区5#还原小区工程
交底部位
均压环、屋面接闪器
交底提要
防雷
日期
2013-3-8
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接闪器安装
页数
共页,第页
交底容：
(5kg),不合格的进行返修。
3.建筑物、构筑物上明装防雷接闪器支起100mm〜200mm,避雷带支持卡采用焊接时与 避雷带可焊成T型，埋入深度不少于80mm为连接成为一条直线可做双弯双面焊焊接。建 筑物屋顶上有突出金属物等部位的金属导体都必须与避雷带焊接成一体。
4.焊接处的焊渣应敲掉，进行局部调直后刷防锈漆及银粉漆。
5.避雷线应平直，牢固，不应有高低起伏和弯曲现象，距离建筑物应一致。平直度每2m检查段允许偏差3/1000,但全长不得超过lOmmo
6.避雷线弯曲处不得小于90。，弯曲半径不得小于圆钢直径的10倍。
7.避雷带位置正确，平正顺直，焊接长度不得小于圆钢直径的6倍，且双面施焊，符 合规要求，焊缝饱满无遗漏，镀锌层破坏处补刷防腐漆完整，并补刷银粉漆，支持件间距 均匀、固定可靠、防松零件齐全，并作记录。
2.支架埋设：先用气筒将孔灰尘清理干净，然后将支架放入孔，同时用清水淋湿空洞， 再用水泥砂浆将支架埋牢，安装完毕后用弹簧称测量垂直允许拉力能否达到49N
4交底人审核人
施衣F. 0.2
共页第页
」接受交底人
表
施表F.0.2共页第页
工程名称
施工单位
华润万象城一期
六建集团
编号
交底日期
分项工程名称
年 月曰
接闪器安装
表
匸程名称
华润万象城一期
编号
交底日期
年 月曰
施工单位
六建集团
分项工程名称
接闪器安装
交底摘妥
接闪器安装
页数
共页,第页
交底容：
一、施工准备
1、材料要求
1.1.镀锌制品采用热镀锌材料，规格应符合设计规定。
1.2.产品应有材质检验证明及产品出厂合格证。
2、作业条件
2. 1.具备调直场地和垂直运输条件。
2.2.土建结构工程已完，并随结构施工做完预埋件。
二、主要机具
常用电工工具、线坠、卷尺、粉线袋、电锤、冲击钻、电焊机、电焊工具、钢锯、锯 条等。
二、操作工艺
工艺流程:测量弹线定位一支架埋设一安装固定连接避雷带一防腐处理一检测验收
1.测量弹线定位：在女儿墙顶部沿结构弹出支架安装中心线，然后用电锤打孔。打孔 水平间距1000mm,转角处300mm〜500mm,打孔深度不小于80mm。
四、质量标准
1•避雷带使用的材质、规格、位置、标高、安装方式，必须符合设计要求及施工质量 验收规要求。
2.建筑物顶部其它外露金属物体及避雷引下线连接必须可靠，焊接质量良好。
3.避雷带平整顺直，支架间距均匀，牢固可幕，且每个支持件承受的垂直压力＞49N(5kg)。
签
交底人
审核人
字
栏
接受交底人
