浅谈建筑场地竖向设计要点

浅谈建筑场地竖向设计要点摘要：近年来，随着生活水平的提高，人们不仅对生活环境和工作环境提出了更高求，同时对其安全因素也极为关注。

关键词：竖向设计；设计要点随着城镇化的推进，总图设计的重要性、复杂性也愈加突出，本文将重点阐述民用建筑总图中的竖向设计要点。

一、场地竖向设计概述场地竖向设计贯穿于整个设计过程，在进行设计时，需要综合考虑以下几点：第一，满足场地内建筑物、构筑物、建筑附属物、道路交通、广场及各种活动场地、景观绿化场地、场地排水设施、室外管线布置、建筑围护措施、场地维护措施及连接措施、改善环境景观等方面的综合要求；第二,考虑防洪、排洪、土石方工程量、工程造价等因素，对自然地形合理利用和改造，来确定建筑物、构筑物、建筑附属物的设计高程；第三，道路交通、广场及各种活动场地的控制高程、横坡度、纵坡度；第四,景观场地的控制高程、排水坡度、坡向；第五，场地排水设施的底标高、顶标高、排水坡度；第六，室外各种类管线的埋设深度及重力流管线的排水坡度；第七，建筑围护设施、场地维护设施及连接设施的标高；第八，平衡土石方工程量、减少工程造价。

二、场地竖向设计内容及解析1 需要理解和表示主要场地竖向设计内容和技术要求A.1∶500现状地形图的研读、整理、判断、处理、表达场地竖向设计图一般都是在现状地形图作为底图的基础上进行设计，地形图在出图时，需做灰度处理（用地范围内，需要保留建筑、树木及其他设施，用地范围外的现状道路和现状建筑除外）。

B.高程系统竖向设计图需说明设计采用高程系统，而且所有的设计标高均采用统一的高程系统。

C.现状道路标高、规划道路标高及其他交通设施标高（1）需要表示现状道路交叉口标高、与场地衔接出入口标高、道路变坡点标高；（2）需要表示规划道路的交叉口标高、变坡点标高、坡度及与场地衔接的出入口标高；（3）需要表示地下人行通道出入口标高、地铁出入口标高、过街人行天桥与地面接点标高。

D.需表示地下隐形设施的标高E.需表示用地周边、临近场地江、河、湖、海常水位或静水位标高，以及最高水位或最高流标高。

商业综合体广场竖向设计——以六佰本商业综合体为例

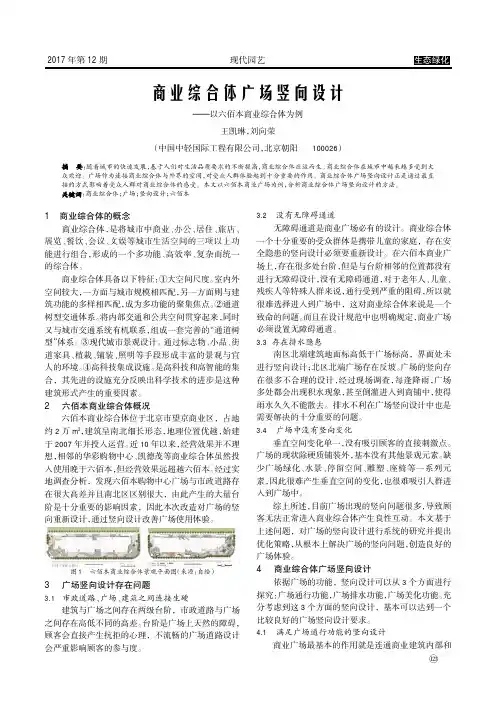

2017年第12期现代园艺商业综合体广场竖向设计———以六佰本商业综合体为例王凯琳，刘向荣（中国中轻国际工程有限公司，北京朝阳100026）随着城市的快速发展，基于人们对生活品质要求的不断提高，商业综合体应运而生。

商业综合体在城市中越来越多受到大众欢迎。

广场作为连接商业综合体与外界的空间，对受众人群体验起到十分重要的作用。

商业综合体广场竖向设计正是通过最直接的方式影响着受众人群对商业综合体的感受。

本文以六佰本商业广场为例，分析商业综合体广场竖向设计的方法。

商业综合体；广场；竖向设计；六佰本3.2没有无障碍通道无障碍通道是商业广场必有的设计。

商业综合体一个十分重要的受众群体是携带儿童的家庭，存在安全隐患的竖向设计必须要重新设计。

在六佰本商业广场上，存在很多处台阶，但是与台阶相邻的位置都没有进行无障碍设计，没有无障碍通道，对于老年人、儿童、残疾人等特殊人群来说，通行受到严重的阻碍，所以就很难选择进入到广场中，这对商业综合体来说是一个致命的问题。

而且在设计规范中也明确规定，商业广场必须设置无障碍通道。

3.3存在排水隐患南区北端建筑地面标高低于广场标高，界面处未进行竖向设计；北区北端广场存在反坡。

广场的竖向存在很多不合理的设计，经过现场调查，每逢降雨，广场多处都会出现积水现象，甚至倒灌进入到商铺中，使得雨水久久不能散去。

排水不利在广场竖向设计中也是需要解决的十分重要的问题。

3.4广场中没有竖向变化垂直空间变化单一，没有吸引顾客的直接刺激点。

广场的现状除硬质铺装外，基本没有其他景观元素。

缺少广场绿化、水景、停留空间、雕塑、座椅等一系列元素，因此很难产生垂直空间的变化，也很难吸引人群进入到广场中。

综上所述，目前广场出现的竖向问题很多，导致顾客无法正常进入商业综合体产生良性互动。

本文基于上述问题，对广场的竖向设计进行系统的研究并提出优化策略，从根本上解决广场的竖向问题，创造良好的广场体验。

4商业综合体广场竖向设计依据广场的功能，竖向设计可以从3个方面进行探究：广场通行功能，广场排水功能，广场美化功能。

建筑设计攻略之场地竖向怎么设计？

建筑设计攻略之场地竖向怎么设计？竖向设计的依据：一般来说，根据建设具体工程工程的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的根底上，充分利用地形、减少工程填挖土方量，因地制宜合理地确定建筑、道路的竖向位置，合理地组织场地地面排水，并解决好场地内外按规划控制要求的高程衔接，这些对场地地面及建、构筑物等的高程(标高)作出的设计与安排，通称为场地竖向设计。

<p 图解场地道路标高作图步骤：<p根据A、B、C、D四个市政道路标高控制点，利用AB、AC、BD、CD道路中线纵坡，可求得个交点的标高数。

然后根据场地外至标高值，按照自己设定的道路纵坡，确定设计场地内道路中线交点标高值。

按照每块地的四角外道路高程依次决定甲乙丙丁戊处各块地形设计的四角标高。

<p<p 十字路口A点规划标高，交叉路面纵坡坡度，路牙高度0.2m。

求建筑用地控制红线交点a的合理标高。

<p 第三节场地排水<p 一、排水方式<p 基地内应有排除地面及路面雨水至城市排水系统的设施。

场地各局部的标高关系的安排，在一定程度上是为了顺利排出场地内的雨水。

排水方式应根据城市规划要求确定。

场地雨水排除的根本方式有三种：自然排水方式明沟排水方式暗管排水方式-自然排水方式适用于：①降雨量较小的气候条件；②渗水性强的土壤地区；③雨水难以排入管沟的局部小面积地段。

-明沟排水方式适用于：①设计整平面有适于明沟排水的地面坡度；②场地边缘地段，或多尘易堵、雨水夹带大量泥沙和石子的场地；③采用重点平土方式的场地或地段；④埋设下水管道不经济的岩石地段；⑤没有设置雨、污水管道系统的郊区或待开发区域。

-暗管排水方式适用于：①场地面积较大、地形平坦，不适于采用明沟排水者；②采用雨水管道系统与城市管道系统相适应者；③建筑物和构筑物比较集中、交通线路复杂或地下工程管线密集的场地；④大局部建筑屋面采用内排水的；⑤场地地下水位较高的；⑥场地环境美化或建设工程对环境洁净要求较高的。

建筑场地设计-竖向设计

混合式混合式（又称重点式）竖向布置，是混合运用上述两种形式
进行的竖向布置，即根据使用要求和地形特点，把建设用地分为几个区域，有的区域采用平坡式以利于建筑的布置，而有的区域则采取台阶式以适应自然地形的复杂变化。如丘陵地区，为保证主体建筑的建设及交通等要求，可采用平坡式；而辅助部分则可按阶梯式布置。
一般适用于自然地形较为平缓<3%的场地；以及建筑密度大且铁路、道路、管线较密集，单个建筑占地较大、建筑布置集中，对场地地面坡度要求较严格（坡度小于2％）的建设项目。
台阶式台阶式（又称阶梯式）竖
向布置，是由几个高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。
（4）台阶的数量要适当（5）有利于减少土方量和基础工程量（6）与场地施工方式相配合
（1）台阶的宽度台阶的宽度，主要取决于台阶的需要宽度（B需）和台阶的容许宽度（ B容）。前者是建设项目总平面布置需要的台阶宽度，即根据建设项目使用功能、交通流线组织、台阶上建筑物与构筑物的尺度及布置方式、通道宽度、管线敷设要求、场地施工条件以及总平面布局等所需要的台阶宽度；后者是场地自然条件容许的台阶宽度，即在经济合理的条件下，每一自然地形坡度实际允许的台阶宽度。（2）台阶的高度
④场地内道路（定位轴线或路面中心）、铁路（轨顶）、排水沟渠（沟底）的控制点设计标高，以及其他设计参数。道路还应注明路拱形式、超高等； ⑤挡土墙、护坡或土坎等构筑物的顶部、底部设计标高，典型横断面形式及尺寸； ⑥场地地形的竖向控制坡度与坡向（用坡向箭头表示）。当场地平整要求严格时，可采用等高距为0.10~0.20m的设计等高线表示地面起伏状况。
用于综合表达施工图设计阶段竖向设计成果的图纸，可以采用相应的表达方法绘制。为指导具体的室外工程施工，竖向设计图上须明确标明场地的施工坐标网、坐标值，及其与国家大地坐标系（或测绘坐标网）的换算公式；标明图纸方向，绘出图例及补充图例。图纸的说明栏内应注明图面标注尺寸的单位、图纸比例、所采用高程系统的名称等。有关施工图设计阶段的设计内容，竖向布置图还须标明如下内容： ①建、构筑物的名称（或编号）、室内外设计标高； ②场地外围的道路、铁路、河渠和桥梁、隧道、涵洞等构筑物、设施的位置及地面关键性标高； ③各种堆场、活动场、运动场、广场、停车场……的设计标高；

建筑方案竖向设计

建筑方案竖向设计建筑方案的竖向设计通常指建筑物的高度、楼层布局、空间分区等方面的设计。

在竖向设计中，设计师需要考虑的因素很多，包括建筑物的功能需求、使用人群的特点、周边环境以及城市规划等。

首先，建筑物的高度是竖向设计的重要部分。

高层建筑通常可以提供更多的使用空间，但也会带来对结构、材料等方面的要求。

因此，设计师需要根据建筑物的功能和场地条件等因素确定最适宜的高度，并进行合理的布局。

其次，楼层布局是竖向设计的一个关键方面。

不同功能的区域应该分布在合适的楼层。

例如，商业区域通常位于底层，方便顾客进出；住宅区域则通常位于中上层，以便提供更好的景观和居住环境；办公区域则更适合布置在较高的楼层，以提供更好的视野和工作环境。

另外，竖向设计还需要考虑不同楼层之间的连接方式。

设计师可以选择使用楼梯、电梯、扶梯等设备来连接不同楼层，以方便使用者的出入。

这些设备的位置、数量和尺寸等都需要经过充分的研究和考虑，以确保使用者的便利和安全。

此外，竖向设计还需要考虑建筑物的空间分区。

不同功能的区域需要合理划分，以满足使用者的需求。

这包括办公室、会议室、休息区、洗手间、储藏室等。

设计师需要根据功能需求和使用者的特点进行合理划分，并确定合适的空间比例和布局。

最后，竖向设计还应考虑建筑物在城市规划中的角色和地位。

作为城市的标志性建筑，建筑物的竖向设计应该与周围环境和其他建筑相协调，并且融入城市的整体风貌。

设计师需要考虑建筑物的外观设计、立面样式、造型等方面，以创造出具有艺术感和人文气息的建筑作品。

综上所述，建筑方案的竖向设计是建筑设计中的重要方面。

它关系到建筑物的高度、楼层布局、空间分区等方面，需要设计师在考虑功能需求、使用者特点、城市规划等多方面因素的基础上进行合理的设计和决策。

只有在合理的竖向设计的基础上，建筑物才能更好地满足人们的需求，同时也能与周围环境和谐地融合在一起。

浅谈竖向设计在场地设计中的重要性

浅谈竖向设计在场地设计中的重要性摘要：竖向设计是场地总体布局的一个重要组成部分，关系到场地的安全稳定，也直接影响到空间的组成。

竖向设计一般是在总体布局之后进行的。

不论平坦场地或坡地场地，都必须给出建、构筑物的设计标高，进行场地雨排水设计，使建筑与地形密切配合，以便创造出优秀的场地规划布局和建筑设计。

当然，在坡地场地设计中，因地形、地质较复杂，支挡构筑物和排水构筑物多，竖向设计不仅难度较大，而且关系到方案的可行性与场地开拓的经济性，所以，竖向设计的重要性更为突出。

关键词：竖向设计；场地总体布局；重要性一、竖向设计的重要性竖向设计是场地总体布局的一个重要组成部分，关系到场地的安全稳定，也直接影响到空间的组成。

竖向设计一般是在总体布局之后进行的。

1、竖向设计的概念竖向设计是对基地的自然地形及建构筑物进行垂直方向的高程（标高）设计；既要满足使用要求，又要满足经济、安全和景观灯方面要求。

2、竖向设计的基本任务竖向设计的基本任务是利用和改造建设用地的原有地形，具体包括以下几个方面：（1）选择场地的竖向布置形式，进行场地地面的竖向设计；（2）确定建筑物室内外地坪标高，广场和活动场地的设计标高，场地内道路标高和坡度；（3）组织地面排水系统，保证地面排水通畅，不积水；（4）安排场地的土方工程，计算土石方填、挖方量，使土方总量最小，填、挖方接近平衡，未平衡时选定取土或者弃土地点；进行有关工程构筑物（挡土墙、边坡）与排水构筑物（排水沟、排洪沟、截洪沟）的具体设计。

3、竖向设计的原则（1）满足建、构筑物的功能布置要求；要按照建构筑物使用功能要求，合理安排其位置，使建、构筑物间交通联系方便、简捷、通畅，并满足消防要求，符合景观环境及生态环境要求。

工业场地的总图竖向设计探究

工业场地的总图竖向设计探究随着工业的快速发展，工业场地的规划和设计成为了一个重要的问题。

而工业场地的总图竖向设计则是其中的一项重要内容。

本文将从以下几个方面来探究工业场地的总图竖向设计。

工业场地的总图竖向设计需要考虑到工业生产的需要。

工业场地通常需要包含不同的区域，如生产区、仓储区、办公区等。

这些区域需要在垂直方向上进行合理的布局。

生产区的布局应该便于流水线生产，使得生产过程更加高效。

仓储区的设计应该充分考虑货物的储存和出入的便利性。

办公区的设计应该兼顾舒适性和办公效率。

工业场地的总图竖向设计还需要考虑到运输和物流的需求。

在工业生产过程中，物流是一个非常重要的环节。

在总图竖向设计中，应该考虑到货物的运输路径和设备的设置。

生产区和仓储区之间需要设立合适的货物运输设备，如电梯或输送带等，以便实现货物的快速和高效运输。

还应该考虑到运输设备的安全性和稳定性。

工业场地的总图竖向设计还应该考虑到员工的安全和福利。

工业场地通常存在一些潜在的安全隐患，如高空作业、重物搬运等。

在总图竖向设计中，应该考虑到员工的安全问题，如设置安全通道、防护设施等。

还应该考虑到员工的福利需求，如设置休息室、餐厅、卫生间等。

这些设施的合理设置可以提高员工的工作积极性和工作效率。

工业场地的总图竖向设计还应该考虑到环保的要求。

工业生产通常会产生大量的废气、废水和固体废弃物，对环境造成污染。

在总图竖向设计中，应该设立合适的废物处理设施，如废气净化装置、废水处理设备等，以减少对环境的影响。

也应该考虑到节能和资源的合理利用，如设立节能装置、回收废弃物等。

工业场地的总图竖向设计是一个复杂而重要的问题。

在总图竖向设计中，需要充分考虑到工业生产的需要、运输和物流的需求、员工的安全和福利以及环保要求。

只有在这些方面进行合理的设计，才能使得工业场地的总图竖向设计达到最佳效果，提高工业生产的效率和质量。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

浅析大型商业建筑周边场地的竖向设计

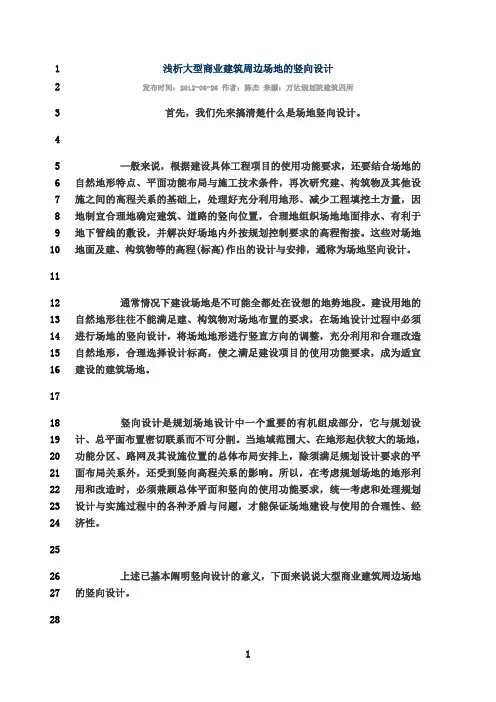

发布时间：2012-06-26 作者：陈杰来源：万达规划院建筑四所首先，我们先来搞清楚什么是场地竖向设计。
