图层管理
CAD中图层管理的方法
CAD中图层管理的方法在使用CAD软件进行设计和绘制时，图层的管理是非常重要的一环。
良好的图层管理可以提高工作效率，使设计与绘图更加清晰和有组织性。
本文将介绍一些CAD中图层管理的方法和使用技巧。
1. 命名规范在创建图层之前，首先需要制定一套统一的命名规范。
命名规范可以根据具体需求进行设计，但需要注意以下几点：- 使用有意义的名称：命名应能够准确描述图层的功能和内容，避免使用含糊不清的名称。
- 使用简洁明了的缩写：可以使用缩写来简化图层名称，但要确保缩写易于理解和记忆。
- 统一大小写：最好统一使用大写或小写字母，以避免混淆和错误。
2. 图层组织在绘图中，一般会涉及到多个图层。
为了更好地管理图层，可以将相关的图层进行组织。
将相似功能或内容的图层放在同一个图层组中，可以更方便地进行开关和编辑。
3. 图层颜色和线型CAD软件通常支持自定义图层的颜色和线型。
通过设置不同的颜色和线型，可以更清晰地区分图层和元素之间的关系。
- 颜色管理：可以根据需要为不同的图层设置不同的颜色。
一般建议使用醒目的颜色来表示主要的图层，比如红色、蓝色、绿色等，而灰色则可以用于表示辅助图层或背景图层。
- 线型管理：通过不同的线型设置，可以区分显示不同的边界、轮廓、填充等。
可以根据需要选择实线、虚线、点线等各种线型。
4. 图层锁定和冻结在进行设计和编辑时，有些图层可能需要保持固定不变，不被误操作或编辑。
此时，可以使用图层锁定和冻结功能。
- 图层锁定：通过图层锁定功能，可以防止对图层内容的编辑、移动、删除等操作。
这在需要保护原始数据或固定某些元素时非常有用。
- 图层冻结：通过图层冻结功能，可以将某些图层暂时隐藏，在绘图过程中不显示。
这可以提高绘图速度和清晰度，并避免不必要的干扰。
5. 图层标注和描述为了更好地管理图层，在创建图层时可以添加标注和描述。
这些标注和描述可以帮助用户更快地了解图层的功能和用途，减少错误操作。
- 图层标注：可以添加简短的标签，快速说明图层的用途和属性。
CAD中的图层管理
CAD中的图层管理图层管理是在CAD软件中非常重要的功能之一。
它允许用户在绘制和编辑图纸时对不同的图形元素进行分组，从而使得绘图过程更加有序和高效。
在本教程中，我们将探讨一些常用的图层管理技巧和操作。
首先，让我们来了解一下图层的概念。
图层可以理解为绘图过程中的不同逻辑分组，类似于在纸上绘图时使用不同的透明胶膜来分离不同的元素。
每个图层可以包含不同的线条、文字、填充、图形等内容，并且可以独立于其他图层进行显示和编辑。
在CAD软件中，图层管理通常可以通过图层面板或命令来进行。
在面板或命令中，用户可以创建新的图层、修改图层属性、控制图层的可见性和线型、设置图层组态等操作。
创建新的图层是一项基本的图层管理技巧。
在图层管理面板或命令中，点击“新建图层”按钮或输入相应的命令，可以创建一个全新的图层。
在创建图层时，通常需要输入图层的名称、颜色、线型等属性信息。
为了方便操作，建议给图层起一个具有意义的名称，并根据需要选择适当的颜色和线型。
修改图层属性也是常用的图层管理操作之一。
用户可以通过图层管理面板或命令中的“属性”选项，对已有的图层进行属性修改。
比如，可以改变图层的颜色、线型、线宽度等设置，以适应不同的绘图要求。
同时，还可以对图层进行锁定和解锁操作，以防止意外的编辑。
控制图层的可见性和编辑状态是图层管理中十分重要的操作。
通过图层管理面板或命令中的“可见性”和“锁定”选项，用户可以随时切换不同图层的可见状态和编辑权限。
这对于绘制复杂图纸或对已有图纸进行修改时非常有用。
通过合理地控制图层的可见性和编辑状态，可以使得绘图过程更加清晰和高效。
除了基本的图层管理操作，CAD软件还提供了一些高级的图层管理功能。
比如，可以通过图层组态命令，将相关的图层进行分组并设置组态。
通过组态功能，用户可以实现一键切换相关图层的可见性和编辑状态，从而快速完成复杂的图纸绘制任务。
最后，我们还可以通过图层管理面板或命令中的一些其他选项，如图层的冻结、锁定、合并等操作，进一步优化图层管理的效果。
CAD中的图层管理和属性设置方法
CAD中的图层管理和属性设置方法在CAD软件中，图层管理和属性设置是非常重要的工作，它们能够帮助我们更好地组织和控制绘图过程中的各个元素。
本文将为大家介绍一些CAD中图层管理和属性设置的方法和技巧。
首先，我们来了解一下CAD中的图层管理。
图层管理是指对绘图中的各个元素进行分类和控制的过程。
通过图层管理，我们可以将绘图中的不同元素分别放置在不同的图层上，以便更好地控制和编辑它们。
在CAD中，我们可以通过以下几个步骤来进行图层的管理：1. 创建图层：打开CAD软件后，点击图层管理器，选择新建图层，然后输入图层名称和颜色等属性信息，最后点击确定。
2. 设置图层属性：通过双击图层管理器中的图层，我们可以对图层进行属性设置，包括线型、线宽、可见性等。
根据绘图的需要，我们可以灵活地调整这些属性。
3. 管理图层显示：通过图层管理器中的可见性选项，我们可以选择显示或隐藏不同的图层。
这样可以方便我们查看和编辑特定图层上的元素。
此外，CAD中还有一些其他的图层管理技巧，例如图层的冻结和锁定功能。
冻结图层意味着该图层上的元素将被隐藏，而锁定图层则是指该图层上的元素不能被编辑。
这些功能能够更好地帮助我们在绘图过程中进行控制和管理。
接下来，我们来了解一下CAD中的属性设置方法。
属性设置是指对绘图中的元素进行属性赋值的过程，包括颜色、线型、线宽等。
在CAD中，我们可以通过以下几个步骤来进行属性设置：1. 选择对象：首先，我们需要选择要设置属性的对象。
可以通过鼠标单击或框选的方式来选择。
2. 打开属性编辑器：在CAD界面上方的属性编辑器中，我们可以看到对象的属性列表。
3. 设置属性值：通过属性编辑器，我们可以设置对象的各种属性值，例如颜色、线型、线宽等。
可以通过下拉菜单或手动输入数值来设置。
4. 应用属性：设置完属性值后，我们点击应用或确定按钮，即可将属性值应用到所选择的对象上。
值得注意的是，在进行属性设置时，我们可以使用属性赋值工具。
第10章-图层的应用与管理
➢ 图层是用户组织和管理图形的强有力的工具，在AutoCAD 2015中，所有图形对象都有图层、颜色、线型和线宽这四 个基本属性。用户可以使用不同的图层、不同的颜色、不 同的线型和线宽绘制不同的对象和元素。这样，用户可以 方便地控制对象的显示和编辑，从而提高绘制图形的效率 和准确性。
➢ 在AutoCAD 2015中，使用图层可以管理和控制复杂的图形。 在绘图时，可以把不同种类和用途的图形分别置于不同的 图层中，从而实现对相同种类图形的统一管理。在绘图过 程中，图层是最有用的工具之一，对图形文件中各类实体 的分类管理和综合控制具有重要的意义。
➢对图层进行创建后，可以对图层进行 切换，也可以对图形所在的图层进行 切换，更可以控制图层状态。
➢ 在绘制图形时，为了使图形信息更清晰、有序，并能更加方
便的修改、观察及打印图形，用户常需要在各个图层之间进
行切换。
➢ 在AutoCAD 2015中可以通过以下几种方法切换当前图层：
功能区：在【默认】选项卡中，单击【图层】面板中【图层控制】按钮，并在下拉列表中选择需 要的图层即可。
鼠标法：在【图层特性管理器】选项板中，双击某图层的【状态】属性项，使该图层显示为勾选 状态。
快捷菜单：在【图层特性管理器】选项板中，选择所需的图层，右键单击打开快捷菜单，选择【 置为当前】选项。
按钮法：在【图层特性管理器】选项板中，选择所需的图层，单击【置为当前】按钮 即可。
➢ 绘制复杂的图形时，由于图形元素的性质不同，用户
图形易于查看。图层线型是指在图层中绘图时所
使用的线型，每一个图层都有相应的线型。
➢ 在AutoCAD 2015中可以通过以下几种方法设置图
层线型：
选项板：在【图层特性管理器】选项板中，单击图层线型列，打开【选择线型】对话框，选择 线型即可。
CAD软件中的图层管理技巧
CAD软件中的图层管理技巧图层管理是CAD软件中非常重要的一项技巧，它可以帮助用户更好地组织和控制绘图元素，提高工作效率。
本文将为大家介绍一些CAD软件中的图层管理技巧。
首先，合理命名图层。
一个清晰的图层命名规则可以使图层管理更加方便。
可以根据绘图元素的性质、用途或分类来进行命名。
例如，可以使用"L-Wall"表示墙体图层，"D-Door"表示门的图层。
这样一来，当我们需要修改或查找特定图层时就更加方便快捷。
其次，合理组织图层。
对于大型的CAD项目来说，图层的数量可能非常庞大。
为了避免混乱，建议将图层分组，形成层次结构。
可以使用主图层和子图层的方式来组织。
比如，将各个相似的图层放在同一个主图层下面，再根据需要创建相应的子图层。
这样不仅可以使图层管理更加清晰，还可以提高绘图效率。
然后，利用CAD软件提供的过滤功能。
大部分CAD软件都提供了过滤功能，可以根据属性或名称快速找到需要的绘图对象。
利用过滤功能可以将绘图对象按照图层分类，方便查找和修改。
比如，我们可以通过过滤功能只显示"Door"图层中的绘图对象，或者只显示特定属性的绘图对象。
这大大提高了工作效率。
此外，考虑使用冻结和隐藏功能。
有时候，我们在绘图过程中，需要暂时隐藏或固定某些图层，以便更好地观察其他图层。
在CAD软件中，可以使用冻结和隐藏功能实现这一点。
冻结功能可以将指定图层中的绘图对象暂时隐藏起来，而隐藏功能可以将指定图层完全隐藏。
在绘图过程中，合理利用这两种功能可以更好地控制绘图显示效果。
最后，备份和恢复图层设置。
在绘图过程中，我们可能会对图层进行各种修改，比如颜色、线型等。
为了避免意外丢失这些图层设置，建议定期备份图层设置。
CAD软件通常都提供了图层管理的导入和导出功能，可以将图层设置保存为文件，并在需要时进行恢复。
综上所述，图层管理是CAD软件中非常重要的一项技巧。
合理命名和组织图层、利用过滤功能、使用冻结和隐藏功能、备份和恢复图层设置等技巧都可以帮助我们更好地管理和控制绘图元素，提高工作效率。

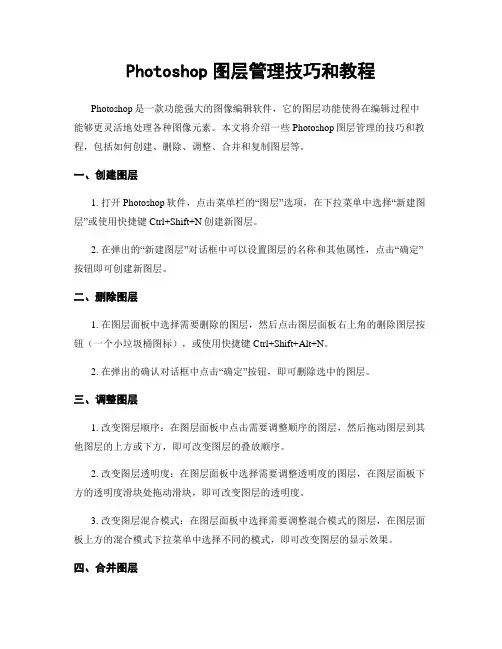

Photoshop图层管理技巧和教程
Photoshop图层管理技巧和教程Photoshop是一款功能强大的图像编辑软件，它的图层功能使得在编辑过程中能够更灵活地处理各种图像元素。
本文将介绍一些Photoshop图层管理的技巧和教程，包括如何创建、删除、调整、合并和复制图层等。
一、创建图层1. 打开Photoshop软件，点击菜单栏的“图层”选项，在下拉菜单中选择“新建图层”或使用快捷键Ctrl+Shift+N创建新图层。
2. 在弹出的“新建图层”对话框中可以设置图层的名称和其他属性，点击“确定”按钮即可创建新图层。
二、删除图层1. 在图层面板中选择需要删除的图层，然后点击图层面板右上角的删除图层按钮（一个小垃圾桶图标），或使用快捷键Ctrl+Shift+Alt+N。
2. 在弹出的确认对话框中点击“确定”按钮，即可删除选中的图层。
三、调整图层1. 改变图层顺序：在图层面板中点击需要调整顺序的图层，然后拖动图层到其他图层的上方或下方，即可改变图层的叠放顺序。
2. 改变图层透明度：在图层面板中选择需要调整透明度的图层，在图层面板下方的透明度滑块处拖动滑块，即可改变图层的透明度。
3. 改变图层混合模式：在图层面板中选择需要调整混合模式的图层，在图层面板上方的混合模式下拉菜单中选择不同的模式，即可改变图层的显示效果。
四、合并图层1. 选择需要合并的图层，可以使用Shift键或Ctrl键来多选图层。
2. 点击图层面板右上角的合并图层按钮（两个相互重叠的矩形图标），或使用快捷键Ctrl+E，即可将选中的图层合并为一个图层。
五、复制图层1. 在图层面板中选择需要复制的图层，然后点击图层面板右上角的复制图层按钮（两个叠放的矩形图标），或使用快捷键Ctrl+J，即可复制选中的图层。
2. 复制的图层会位于原始图层的上方，在调整位置或透明度后即可制作出不同效果的图层堆叠效果。
六、其他图层管理技巧1. 锁定图层：在图层面板中，点击需要锁定的图层右侧的小锁图标，即可将图层锁定，防止在编辑过程中不小心移动或修改该图层。
CAD中的图层管理应用技巧
CAD中的图层管理应用技巧图层管理是CAD软件中非常重要的一项功能，它能够有效地帮助用户组织和管理绘图中的各个图层，使得绘图工作更加高效和规范。
下面将介绍几个图层管理的应用技巧，帮助您提高绘图效率。
一、创建新图层在CAD软件中，我们可以根据需要创建新的图层。
创建新图层的方法是通过图层管理器或者直接在图层列表中右键单击添加。
在创建新图层时，我们可以指定图层的名称、颜色、线宽和线型等属性。
创建新图层时，建议给图层起一个具有一定含义的名称，这样可以方便后续的图层管理和查找。
二、图层的可见性控制在绘图过程中，我们经常需要控制某些图层的可见性，这样可以大大简化绘图界面，提高绘图效率。
CAD软件提供了多种方法来控制图层的可见性。
常用的方法包括：1. 单击图层列表左侧的图标：单击图层列表中图层名称前面的图标，可以快速控制图层的显隐。
2. 使用“图层管理器”：图层管理器是CAD软件中一个非常重要的工具，它可以帮助用户快速查看和管理图层。
在图层管理器中，我们可以通过勾选/取消勾选图层前面的方框来控制图层的可见性。
3. 使用命令行控制：在CAD软件中，我们还可以通过命令行输入LAYISO、LAYOFF、LAYON等命令来控制图层的可见性。
四、图层的冻结和锁定有时候，我们可能需要将某个图层冻结或者锁定，以避免对其进行编辑或显示。
图层的冻结和锁定是非常有用的功能，可以帮助我们更好地控制图层的显示和编辑权限。
图层的冻结和锁定可以通过图层管理器或者命令行来实现。
在图层管理器中，我们可以通过勾选/取消勾选图层前面的方框来冻结或者锁定图层。
在命令行中，可以使用LAYFRZ和LAYULK命令来实现。
五、图层的属性管理在CAD软件中，我们可以对图层的属性进行管理和修改。
图层的属性包括名称、颜色、线宽、线型和图层类型等。
通过对图层属性的管理，我们可以更好地组织和控制绘图中的各个元素。
图层的属性管理可以通过图层管理器或者直接在图层列表中右键单击来进行。
如何在CAD软件中进行图层管理和布局设置
如何在CAD软件中进行图层管理和布局设置CAD软件是一款强大的设计工具，广泛应用于建筑、机械等领域。
在设计过程中，图层管理和布局设置是非常重要的一部分，可以提高设计效率和准确性。
本文将介绍如何在CAD软件中进行图层管理和布局设置，以帮助您更好地运用这款工具。
首先，让我们来了解如何进行图层管理。
图层管理允许用户对设计中的各个元素进行分组，并设置其可见性、颜色、线型等属性。
通过合理管理图层，可以使设计更加有序和易于编辑。
在CAD软件中，可以通过以下步骤进行图层管理：1. 打开CAD软件并打开需要操作的文件。
2. 在界面上方的菜单栏中，选择“格式”或“图层”（不同版本的CAD 软件可能有些许差异）。
3. 在弹出的图层管理器中，您可以看到当前文件中的所有图层。
您可以通过勾选/取消勾选图层前的方框来设置图层的可见性。
勾选表示该图层可见，而取消勾选则表示该图层不可见。
4. 您可以通过双击图层名称，或者选择图层后点击“属性”按钮，进一步设置图层的颜色、线型等属性。
根据实际需要，您可以设置不同图层的不同属性，以实现更好的设计效果。
5. 如果需要创建新的图层，可以点击“新建”按钮，并按照提示填写图层名称和其他属性信息。
通过上述步骤，您就可以进行图层管理，灵活控制设计元素的可见性和属性，提高设计效率和准确性。
接下来，我们来了解如何进行布局设置。
布局设置允许用户根据实际需求，设置图纸的大小、比例尺和打印样式等，以便将设计结果输出为打印文件。
在CAD软件中，可以通过以下步骤进行布局设置：1. 在图层管理器中，选择“布局”。
2. 在弹出的布局列表中，可以看到当前文件中的所有布局。
一般情况下，CAD软件会默认创建一个名为“模型”的布局，用于设计元素的绘制和编辑。
您可以在“模型”布局上进行设计，并在其他布局中预览和打印。
3. 如果需要创建新的布局，可以点击“新建布局”按钮，并按照提示填写布局名称和其他设置信息。
4. 在布局中，您可以通过调整图纸的大小和比例尺，来适配实际打印需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测绘工程学院GIS开发基础
实验报告书
实验名称：图层操作
专业班级：
姓名：
学号：
实验地点：
实验时间：2015-3-19
实验成绩：
地理信息系
一、实验目的
1、初步了解地理信息系统软件的开发，为今后的学习打好基础。
2、通过对这次简单编程，通过TatukGIS工具如何图层的相关操作，并编程实现获取图层数量、如何指向图层、显示属性表等常见功能。
二、实验准备
1、一台装有DelphiXE7的计算机。
三、实验具体步骤
1、图层管理
使用LegendControl 控件可以修改图层信息，比如：名称、颜色、可见范围、符号等，还可以进行图层標註，图层顺序的获取。
同时Legend控件有以下一些属性信息，比如Color 、ColorSelected 、Mode、ReverseOrder、GIS_Layer // 当前选中图层
2、使用LegendControl 方法
GetLayerInfo ( const _idx: Integer; // 图层序号0..N ，var _name: String; // 图层名称，var _active: Boolean; // 是否可见，var _collapsed: Boolean; // 是否折叠var _selected: Boolean // 是否被选中等等一些方法。
3、定义一个文档类的图层的对象
文档类图层的对象在GIS软件开发中经常用到，因为在GIS中会经常处理适量和和栅格图层，所以对这两个图层的加载和定义尤为重要，下列为图层对象的处理方法：
矢量图层【引用GisLayerVector】
–Var pVectorLayer ：TGIS_LayerVector ;
柵格图层【引用GisLayerPixel】
–Var pPixelLayer ：TGIS_LayerPixel;
4、如何指向图层
指向图层的方法有三种，第一种是图层指向，第二种是用get方法指向，第三种是通过图例控件指向，这三种方法各有优点，在使用过程中应灵活运用。
下图为指向图层代码和相关结果。
在图层管理中还涉及到获取图层类型以及获取要素数量，这也是GIS中经常用到的。
5、调用图层属性
方法一
–TatukGIS 数据集控件
ttkDS1.Open(ttklegend.GIS_Layer as TGIS_LayerVector,
ttkViewerOne.VisibleExtent);
dbgrd1.Columns.Items[0].Title.Caption := '序号';
方法二
1.获取要素的数量pVectorLayer.GetLastUid
2.获取层的属性结构
pVectorLayer.Fields.Count pVectorLayer.FieldInfo(1).Name
pVectorLayer.FieldInfo(1).FieldType
3.获取要素的每个字段值
pShape := pVectorLayer.GetShape(UID);//从1起
pShape.GetField(‘字段名’) // Variant类型
三、凸显要素
ttkViewer.VisibleExtent := pShape.Extent ;
ttkViewer.Zoom := GISttkViewer.Zoom * 0.8 ;
四、实验心得
通过本次实验使我初步了解GIS软件开发设计的工具，在试验操作中进行了地图加载、获取图层数量、指向图层、获取图层类型等一系列方法的实现，这些方法在GIS开发过程中会经常用到，所以掌握这些方法是必要的，同时这些都是基础操作，因此在学习过程中要不断了解更深一个层次的东西，这样才能较好的掌握GIS的设计与开发。
