1_通用输入输出(GPIO)(免费下载)
目录第1章通用输入输出(GPIO) (1)1.1 GPIO概述 (1)1.2 各种模式下的GPIO (2)1.3 GPIO库函数及例程 (4)第1章通用输入输出(GPIO)函 数 原 型页码void GPIODirModeSet(unsigned long ulPort, unsigned char ucPins, unsigned long ulPinIO) 5 unsigned long GPIODirModeGet(unsigned long ulPort, unsigned char ucPin) 6 void GPIOPadConfigSet(unsigned long ulPort, unsigned char ucPins,6unsigned long ulStrength, unsigned long ulPadType)void GPIOPadConfigGet(unsigned long ulPort, unsigned char ucPin,7unsigned long *pulStrength, unsigned long *pulPadType)void GPIOPinTypeGPIOInput(unsigned long ulPort, unsigned char ucPins) 7 void GPIOPinTypeGPIOOutput(unsigned long ulPort, unsigned char ucPins) 7 void GPIOPinTypeGPIOOutputOD(unsigned long ulPort, unsigned char ucPins) 7 void GPIOPinTypeADC(unsigned long ulPort, unsigned char ucPins) 8 void GPIOPinTypeCAN(unsigned long ulPort, unsigned char ucPins) 8 void GPIOPinTypeComparator(unsigned long ulPort, unsigned char ucPins) 8 void GPIOPinTypeI2C(unsigned long ulPort, unsigned char ucPins) 8 void GPIOPinTypePWM(unsigned long ulPort, unsigned char ucPins) 8 void GPIOPinTypeQEI(unsigned long ulPort, unsigned char ucPins) 9 void GPIOPinTypeSSI(unsigned long ulPort, unsigned char ucPins) 9 void GPIOPinTypeTimer(unsigned long ulPort, unsigned char ucPins) 9 void GPIOPinTypeUART(unsigned long ulPort, unsigned char ucPins) 9 void GPIOPinTypeUSBDigital(unsigned long ulPort, unsigned char ucPins) 9 void GPIOPinWrite(unsigned long ulPort, unsigned char ucPins, unsigned char ucVal) 10 long GPIOPinRead(unsigned long ulPort, unsigned char ucPins) 10 void GPIOIntTypeSet(unsigned long ulPort, unsigned char ucPins, unsigned long ulIntType) 12 unsigned long GPIOIntTypeGet(unsigned long ulPort, unsigned char ucPin) 12 void GPIOPinIntEnable(unsigned long ulPort, unsigned char ucPins) 12 void GPIOPinIntDisable(unsigned long ulPort, unsigned char ucPins) 13 long GPIOPinIntStatus(unsigned long ulPort, tBoolean bMasked) 13 void GPIOPinIntClear(unsigned long ulPort, unsigned char ucPins) 13 void GPIOPortIntRegister(unsigned long ulPort, void (*pfnIntHandler)(void)) 13 void GPIOPortIntUnregister(unsigned long ulPort) 131.1 GPIO概述I/O（Input/Output）接口是一颗微控制器必须具备的最基本外设功能。
在Stellaris系列ARM里，所有I/O都是通用的，称为GPIO（General Purpose Input/Output）。
GPIO模块由3～8个物理GPIO块组成，一块对应一个GPIO端口（PA、PB、PC、PD、PE、PF、PG、PH）。
每个GPIO端口包含8个管脚，如PA端口是PA0～PA7。
GPIO模块遵循FiRM（Foundation IP for Real-Time Microcontrollers）规范，并且支持多达60个可编程输入/输出管脚（具体取决于与GPIO复用的外设的使用情况）。
GPIO模块包含以下特性：z可编程控制GPIO中断屏蔽中断发生边沿触发（上升沿、下降沿、双边沿）电平触发（高电平、低电平）z输入/输出可承受5Vz在读和写操作中通过地址线进行位屏蔽z可编程控制GPIO管脚配置：弱上拉或弱下拉电阻2mA、4mA、8mA驱动，以及带驱动转换速率（Slew Rate）控制的8mA驱动开漏使能数字输入使能1.2 各种模式下的GPIO在Stellaris系列ARM里，GPIO管脚可以被配置为多种工作模式，其中有3种比较常用：高阻输入、推挽输出、开漏输出。
1．高阻输入(Input)图1.1 GPIO高阻输入模式结构示意图如图1.1所示，为GPIO管脚在高阻输入模式下的等效结构示意图。
这是一个管脚的情况，其它管脚的结构也是同样的。
输入模式的结构比较简单，就是一个带有施密特触发输入（Schmitt-triggered input）的三态缓冲器（U1），并具有很高的输入等效阻抗。
施密特触发输入的作用是能将缓慢变化的或者是畸变的输入脉冲信号整形成比较理想的矩形脉冲信号。
执行GPIO管脚读操作时，在读脉冲（Read Pulse）的作用下会把管脚（Pin）的当前电平状态读到内部总线上（Internal Bus）。
在不执行读操作时，外部管脚与内部总线之间是隔离的。
2．推挽输出(Output)图1.2 GPIO推挽输出模式结构示意图如图1.2所示，为GPIO 管脚在推挽输出模式下的等效结构示意图。
U1是输出锁存器，执行GPIO 管脚写操作时，在写脉冲（Write Pulse ）的作用下，数据被锁存到Q 和/Q 。
T1和T2构成CMOS 反相器，T1导通或T2导通时都表现出较低的阻抗，但T1和T2不会同时导通或同时关闭，最后形成的是推挽输出。
在Stellaris 系列ARM 里，T1和T2实际上是多组可编程选择的晶体管，驱动能力可配置为2mA 、4mA 、8mA ，以及带转换速率（Slew Rate ）控制的8mA 驱动。
在推挽输出模式下，GPIO 还具有回读功能，实现回读功能的是一个简单的三态门U2。
注意：执行回读功能时，读到的是管脚的输出锁存状态，而不是外部管脚Pin 的状态。
3． 开漏输出(OutputOD)图1.3 GPIO 开漏输出结构示意图如图1.3所示，为GPIO 管脚在开漏输出模式下的等效结构示意图。
开漏输出和推挽输出相比结构基本相同，但只有下拉晶体管T1而没有上拉晶体管。
同样，T1实际上也是多组可编程选择的晶体管。
开漏输出的实际作用就是一个开关，输出“1”时断开、输出“0”时连接到GND （有一定内阻）。
回读功能：读到的仍是输出锁存器的状态，而不是外部管脚Pin 的状态。
因此开漏输出模式是不能用来输入的。
开漏输出结构没有内部上拉，因此在实际应用时通常都要外接合适的上拉电阻（通常采用4.7～10k Ω）。
开漏输出能够方便地实现“线与”逻辑功能，即多个开漏的管脚可以直接并在一起（不需要缓冲隔离）使用，并统一外接一个合适的上拉电阻，就自然形成“逻辑与”关系。
开漏输出的另一种用途是能够方便地实现不同逻辑电平之间的转换（如3.3V 到5V 之间），只需外接一个上拉电阻，而不需要额外的转换电路。
典型的应用例子就是基于开漏电气连接的I 2C 总线。
4． 钳位二极管GPIO 内部具有钳位保护二极管，如图1.4所示。
其作用是防止从外部管脚Pin 输入的电压过高或者过低。
VDD 正常供电是3.3V，如果从Pin 输入的信号（假设任何输入信号都有一定的内阻）电压超过VDD 加上二极管D1的导通压降（假定在0.6V 左右），则二极管D1导通，会把多于的电流引到VDD ，而真正输入到内部的信号电压不会超过3.9V 。
同理，如果从Pin 输入的信号电压比GND 还低，则由于二极管D2的作用，会把实际输入内部的信号电压钳制在－0.6V 左右。
图1.4 GPIO钳位二极管示意图假设VDD＝3.3V，GPIO设置在开漏模式下，外接10kΩ上拉电阻连接到5V电源，在输出“1”时，我们通过测量发现：GPIO管脚上的电压并不会达到5V，而是在4V上下，这正是内部钳位二极管在起作用。
虽然输出电压达不到满幅的5V，但对于实际的数字逻辑通常3.5V以上就算是高电平了。
图1.5 解决开漏模式上拉电压不足的方法如果确实想进一步提高输出电压，一种简单的做法是先在GPIO管脚上串联一只二极管（如1N4148），然后再接上拉电阻。
参见图1.5，框内是芯片内部电路。
向管脚写“1”时，T1关闭，在Pin处得到的电压是3.3＋V D1＋V D3＝4.5V，电压提升效果明显；向管脚写“0”时，T1导通，在Pin处得到的电压是V D3＝0.6V，仍属低电平。
1.3 GPIO库函数及例程1．使能GPIO通常，Stellaris系列ARM所有片内外设只有在运行模式时钟选通控制寄存器RCGCn（这是一组寄存器，n取0、1、2）相应的控制位置位后才可以工作，否则被禁止。

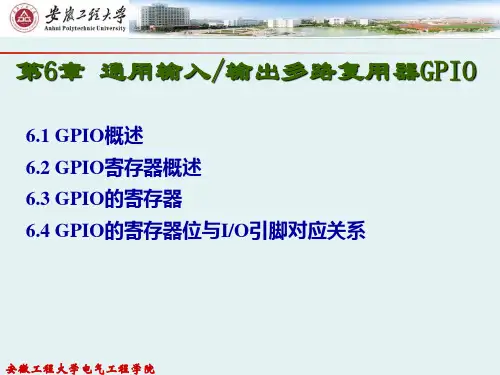

第6章 通用输入输出多路复用器(GPIO)
如功能选择控制、方向、输入量化、数据、置位、
清除和取反等，其位图和I/O引脚的对应关系都是
一 样 的 。 本 节 以 功 能 选 择 控 制 寄 存 器 GPxMUX
（ x=A ， B， D， E ， F， G ）为例讲述具体的寄存 器位与I/O引脚的对应关系，如书中表6-4~表6~9所 示。各个表中状态栏内类型R表示可读，W表示可 写，0表示该位复位后的默认值。
安徽工程大学电气工程学院
GPxCLEAR——清除寄存器，是只写寄存器，任何读操作都返回0。如果 相应的引脚配置成数字量输出，写1后相应的引脚将被拉低，写 0时没有影响。 √如果GPxCLEAR.bit=0，没有影响； √ 如果GPxCLEAR.bit=1，且引脚设置为输出，将相应的引脚置成低电平。
本章主要介绍由这些引脚所组成的通用输入 / 输
出多路复用器GPIO的工作原理及相关的寄存器。
安徽工程大学电Biblioteka 工程学院6.1 GPIO概述
F2812的通用输入/输出多路复用器GPIO就是 这些引脚的管理机构，在将这些引脚用作数字通用 I/O口时，它将56个引脚分成6组进行管理，其中 GPIOA和GPIOB各管理16个，GPIOD管理4个， GPIOE管理3个，GPIOF管理15个，GPIOG管理2 个。
I／O的输入功能和外设的输入通道总是被使能的，输出通道是GPIO和外设公用 的。因此，引脚如果配置成为I／O功能，就必须屏蔽相应的外设功能，否则，将会 产生随机的中断信号。
▲ GPxDIR——方向控制寄存器，用来配置I／O的方向(输入/输出)。复位时，所
有GPIO为输入。
√如果GPxDIR.bit= 0，引脚配置为数字量输入； √如果GPxDIR.bit= 1，引脚配置成数字量输出。
GPIO模式详解
GPIO模式详解GPIO是General Purpose Input/Output的缩写，中文意思为通用输入输出引脚。
它是一种通用的硬件接口，可以用于连接外部设备和微控制器或单片机。
GPIO在许多嵌入式系统中都被广泛使用，例如树莓派等。
GPIO功能的实现方式有几种，其中最常见的是通过设置寄存器来控制GPIO的模式和状态。
下面将详细介绍GPIO的几种常见模式。
1. 输入模式（Input Mode）：GPIO引脚在输入模式下接收外部信号，可以监测外部信号的状态。
输入模式通常用于外部设备的传感器信号读取。
在输入模式下，可以设置GPIO引脚为上拉输入（Pull-up Input）或下拉输入（Pull-down Input），以防止输入信号漂移。
2. 输出模式（Output Mode）：GPIO引脚在输出模式下可以向外部设备发送信号。
输出模式通常用于控制外部设备的电平或状态。
在输出模式下，可以设置GPIO引脚为开漏输出（Open Drain Output）或推挽输出（Push-pull Output），用于适应不同的外部设备。
3. 仿真模式（Analog Mode）：GPIO引脚在仿真模式下可以实现模拟信号输入和输出。
在一些特定的应用中，需要使用GPIO引脚来进行模拟信号的输入和输出，例如连接模拟传感器或驱动模拟设备。
4. 复用模式（Alternate Function Mode）：GPIO引脚在复用模式下可以实现多种不同的功能，通常用于连接外部设备的特定功能接口。
例如，一些GPIO引脚可以被设置为串行通信接口（如SPI、I2C、UART等）的引脚，以便与外部设备进行通信。
根据不同的芯片和硬件平台，GPIO的模式实现方式有所不同。
有些芯片需要通过设置特定的寄存器来配置GPIO的模式和状态，其他一些芯片则通过使用特定的库函数或驱动程序来操作GPIO。
此外，GPIO的模式还包括一些其他的特性，例如中断功能、输入输出速度控制、上下拉电阻的选择等。

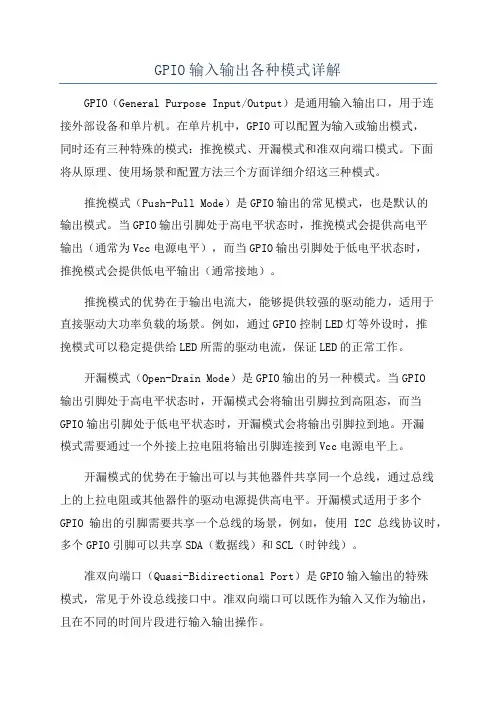

GPIO输入输出各种模式详解
