建筑识图与工程量计算
房屋建筑工程外墙装饰工程识图和工程量计算
房屋建筑工程中外墙涂料识图和工程量计算在房地产开发商项目中，外墙涂料工程一直以来都是很多分包老板眼中的“金元宝”，因为施工工艺简单、施工难度较低、施工周期较短、关键是利润丰厚。
从分包老板的角度讲，管理得当、与建设单位合作融洽的项目利润高达35%到40%，一般项目老板也要让自己赚到20%左右的利润。
外墙涂料工程还有一个优点：启动资金无需太多也能跑步入场。
我做甲方成本管理的过程中发现很多老板把外墙涂料工程接下来都已经施工完成了，却对图纸比较陌生、对工程量计算规则一知半解、也很难计算出准确工程量。
由于外墙涂料一般都是甲方分包工程，所以很多总包预算和其他分包预算接触不多，接下来从识图和算量两个方面分享，供大家参考。
一、外墙涂料工程图纸识读有的设计院出的图纸相对很简单，只有外立面效果图和一般的建筑施工图，细节部分由分包单位深化或者甲方现场确认。
正常情况下，外墙涂料工程图纸有平面图、立面图、节点详图，然后在配合外立面效果图更加清晰明了。
（如下图所示）我个人的识图习惯分两步走：第一步：看立面图，了解各楼栋外立面整体效果，配合图例看每栋楼由那几种涂料组成。
例如图纸中的外墙涂料有多彩仿石涂料、米黄色真石漆、深咖色和米白色弹性涂料，通过立面图能也能读出外墙分缝情况。
（如下图所示）第二步：看平面图和节点详图，从平面图中知道各楼层涂料分布情况，了解细部做法和施工范围。
例如图纸呈现的空调位内部做法是弹性涂料，外墙立面是真石漆。
（如图所示）二、外墙涂料工程量计算工程造价的基本工作就是识图和算量，在看懂图纸的同时还要熟悉计算规则（通常指清单计算规则），并根据计算规则正确算出工程量。
对外墙涂料工程而言，《房屋建筑与装饰工程计量规范》中是这样约定的：按设计图示尺寸以面积计算。
如果外立面有装饰不同颜色或者不同材料的线条，一般按图纸尺寸按m 计算工程量。
具体的计算规格在合同签订的时候如果双方约定了计算规则，就得遵守合同约定计算规则。
土建工程量计算规则汇总
土建工程量计算规则汇总1.图纸测量法：根据施工图纸中的尺寸，通过测量和计算，确定各种构件的尺寸和数量。
这是最常用的工程量计算方法之一、在进行计算时，应仔细阅读和理解图纸，注意不同构件之间的连接和重叠关系。
2.单位工程量法：通过对施工过程中各项工作的单位工程量进行计算，来确定工程的总量。
例如，对于砌筑工程，可以按照每平方米的砌筑面积来计算砖块的数量和砂浆用量。
对于混凝土工程，可以按照每立方米的混凝土量来计算水泥、骨料和石膏的用量。
3.经验法：根据以往类似工程项目的经验数据，进行估算和推算。
这种方法通常用于初步设计和预算编制阶段，以帮助确定施工方案和可行性分析。
虽然经验法不够准确，但可以为工程项目提供快速参考。
4.三视图法：通过对工程构件的三视图（平面图、立面图和剖面图）进行测量和计算，确定构件的尺寸和体积。
这种方法适用于体积较大或复杂的构件，如钢筋混凝土结构的柱子和梁等。
5.区域法：将工程项目按照功能和空间划分为不同的区域，然后对每个区域进行独立计算。
这种方法适用于大型综合性工程项目，可以提高计算的准确性和可行性。
6.序列法：按照工程施工的顺序和步骤，对每个施工阶段的工程量进行计算。
这种方法适用于施工时间较长或需要分批施工的工程项目，可以帮助掌握工程进度和资源需求。
7.数量清单法：根据具体施工方案和设备材料清单，逐项列出施工中所需的设备、材料和人工工时等数量。
这种方法对工程项目的材料和设备管理非常重要，可以避免材料和设备的浪费和损失。
总之，土建工程量计算是工程项目的重要环节，需要综合运用多种方法和规则。
在进行工程量计算时，应严格遵守相关规范和标准，并结合实际情况进行合理调整和估算，以确保工程质量和施工进度的顺利进行。
土建工程造价员识图(二)
做法；
（3）楼层处的节点：窗的过梁、楼板和圈梁与墙的连接、
楼面与踢脚的做法，顶棚做法，窗帘盒、窗帘杆等。
（4）檐口节点：屋顶板和圈梁与墙的连接、屋面防水做
法、女儿墙或挑檐、屋面排水的檐沟、下水口、雨水
管等。
（5）尺寸和标高：
28
（6）材料做法的文字说明：地面、楼面、屋面等做法。
29
30
31
大门雨罩详图
8
建 筑 平 面 图 的 形 成
9
2、平面图的基本内容
（1）建筑物的平面形状 、房间布置和朝向； （2）建筑物的平面尺寸：开间、进深； （3）建筑物的结构形式和主要建筑材料； （4）各层地面的标高；室内外高差； （5）门窗的编号及门的开启方向； （6）剖面图的剖切符号，详图和标准配件图的索引
号； （7）各种设备的位置和尺寸：灶台、水池、消火
（3）栏杆、扶手和踏步详图
33
Cj1.exe
34
三、结构专业图
（一）砖混结构条形基础
1、基础平面图 （1）轴线编号和轴线间距； （2）砖墙厚度以及与轴线的关系； （3）基槽宽度以及与轴线的关系； （4）基础剖面符号； （5）工程量计算：外墙长度按中心线，内墙
按净长度计算，再乘以墙厚。
35
基础平面图
建筑识图
（二）
1
第一节 施工图实例
一、总平面图
（一）作用：用于新建筑物的定位、定标高，施工放线，土方
施工和施工现场平面布置。
（二）基本内容
1、新建房屋的平面形状、外包尺寸、首层地面标高、层数、主
要出入口等。
2、用地范围，道路、管网、庭园、绿化的布置，新建房屋和原
有房屋、构筑物或道路、围墙的距离。
土建工程量计算高效技巧与方法
土建工程量计算高效技巧与方法在计算土建工程量的时候，有些朋友经常会出现漏项、重复计算，造成计算不准确、计算速度慢，工作效率特别低。
今天就和大家分享土建工程量计算技巧。
01掌握良好的识图能力良好的识图能力能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。
在看图的时候，我们要重点要这些内容：（1）修正图纸：首先按图纸会审纪录的内容和设计变更通知单的内容修改、订正全套施工图。
施工图的修正走在前头，可避免事后改变图纸，而改变已计算工程量计算数据等大量的重复劳动。
（2）粗略看图：这种看图方法亦可称“浏览”整套施工图，要达到以下目的：①了解工程的基本概况；②一般了解工程的材料和做法；③了解图中有没有钢筋表、混凝土构件表、门窗表；④了解施工图表示方法。
（3）重点看图：所看图纸的范围，主要是建筑“三大图”和“设计说明”：①房屋室内外高差，以便在计算基础和室内挖、填方工程量时利用这个数据；②建筑物层高，墙体、楼地面面层、门窗等相应工程内容是否因楼层或段落不同而有所变化。
02 计算前的统计工作很重要1、土建工程量的计算依据和准备在计算工程量之前，看到图纸先不要急于计算，首先将施工图分类，把建筑图和结构图分成两部分，认真详细地读懂读透施工图纸，认为有必要的东西应先用笔记下来。
2、门窗洞口先统计出来把门窗洞的材质、规格、所在的位置统计清楚，经可用表格的形式把每樘的面积和所在部位的面积都先计算出来，这样就为以后的工作打下了良好的基础。
可以说，门窗部分的工程量也已经出来了，在计算砌体和粉刷时，如需要扣门窗洞口，就可以在门窗表中查到，就不会再分别查找了，减少了麻烦，从而提高计算速度。
3、统计工程项目中的混凝土构件各种梁、板、柱的数量，规格，砼标号，所在层数，是否埋入墙体等，这样做的目的一是减少翻阅图纸的次数，二是便于以后的查找和核对，如果是埋入墙体的砼构件，还应把埋入位置标注清楚，在计算墙体时就可以直接扣除。
工程量主要计算公式
工程量主要计算公式在工程领域中，工程量的计算是非常重要的一项工作。
工程量计算是指根据工程设计图纸和相关技术规范，计算出工程项目所需的各种材料、人工和机械设备的数量，以及工程项目的总造价。
通过工程量计算，可以有效地控制工程项目的成本，保证工程质量，提高工程施工效率。
在工程量计算中，有一些主要的计算公式是必不可少的，下面将介绍一些工程量主要计算公式。
1. 面积计算公式。
在建筑工程中，面积是一个非常重要的参数，需要经常进行计算。
常见的面积计算公式包括：矩形面积计算公式，面积 = 长×宽。
三角形面积计算公式，面积 = 底×高 / 2。
圆形面积计算公式，面积 = π×半径²。
这些面积计算公式可以帮助工程师快速准确地计算出建筑物的各个部分的面积，为后续的工程量计算提供基础数据。
2. 体积计算公式。
在土木工程和水利工程中，经常需要计算各种结构和设施的体积。
常见的体积计算公式包括：长方体体积计算公式，体积 = 长×宽×高。
圆柱体体积计算公式，体积 = π×半径²×高。
锥体体积计算公式，体积 = π×半径²×高 / 3。
这些体积计算公式可以帮助工程师准确地计算出各种结构和设施的体积，为工程量计算提供重要数据。
3. 材料用量计算公式。
在工程施工中，各种材料的用量是一个非常重要的参数，需要经常进行计算。
常见的材料用量计算公式包括：混凝土用量计算公式，用量 = 面积×厚度×比例系数。
砖块用量计算公式，用量 = 墙体长度×墙体高度×砖块数量系数。
钢筋用量计算公式，用量 = 钢筋截面积×长度。
这些材料用量计算公式可以帮助工程师快速准确地计算出各种材料的用量，为工程施工提供重要数据。
4. 人工工时计算公式。
在工程施工中，人工工时是一个非常重要的参数，需要经常进行计算。

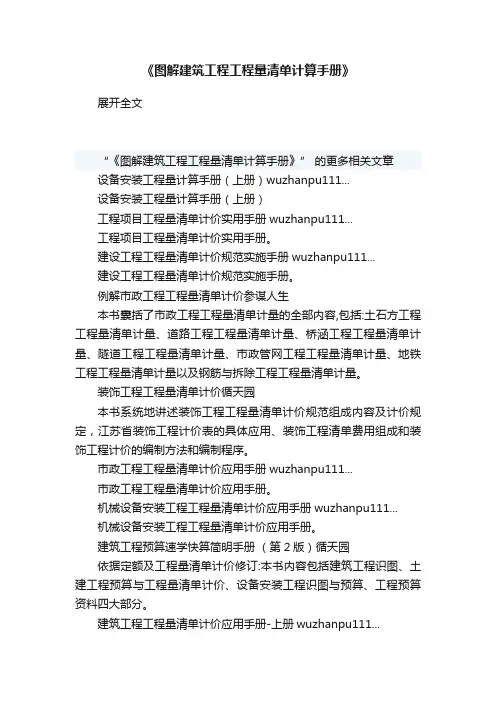

《图解建筑工程工程量清单计算手册》
《图解建筑工程工程量清单计算手册》展开全文“《图解建筑工程工程量清单计算手册》” 的更多相关文章设备安装工程量计算手册（上册）wuzhanpu111...设备安装工程量计算手册（上册）工程项目工程量清单计价实用手册wuzhanpu111...工程项目工程量清单计价实用手册。
建设工程工程量清单计价规范实施手册wuzhanpu111...建设工程工程量清单计价规范实施手册。
例解市政工程工程量清单计价参谋人生本书囊括了市政工程工程量清单计量的全部内容,包括:土石方工程工程量清单计量、道路工程工程量清单计量、桥涵工程工程量清单计量、隧道工程工程量清单计量、市政管网工程工程量清单计量、地铁工程工程量清单计量以及钢筋与拆除工程工程量清单计量。
装饰工程工程量清单计价循天园本书系统地讲述装饰工程工程量清单计价规范组成内容及计价规定，江苏省装饰工程计价表的具体应用、装饰工程清单费用组成和装饰工程计价的编制方法和编制程序。
市政工程工程量清单计价应用手册wuzhanpu111...市政工程工程量清单计价应用手册。
机械设备安装工程工程量清单计价应用手册wuzhanpu111...机械设备安装工程工程量清单计价应用手册。
建筑工程预算速学快算简明手册（第2版）循天园依据定额及工程量清单计价修订:本书内容包括建筑工程识图、土建工程预算与工程量清单计价、设备安装工程识图与预算、工程预算资料四大部分。
建筑工程工程量清单计价应用手册-上册wuzhanpu111...建筑工程工程量清单计价应用手册-上册。
建筑工程概预算定额与工程量清单计价实例应用...wuzhanpu111...建筑工程概预算定额与工程量清单计价实例应用手册。
建筑工程工程量清单编制实例_造价例题(转载)...工程造价资料...建筑工程工程量清单编制实例（转载）装饰工程工程量计算规则循天园装饰工程工程量计算规则。
建筑工程主要工程量计算规则及公式公司总裁建筑工程主要工程量计算规则及公式。
-建筑工程技术土方量(方格网)计算
fl］点编、 ?/ % 1血锲+0^0Zi=3%o4^ 65地伺菲窟/、设讣标髙】r0 392 +0 023 小 94 -0 556 理如建筑工程技术土方量（方格网）计算、方格网识图：方格网图由设计单位（一般在1: 500的地形图上）将场地划分为边长a=10〜40m 的若干方格,与测 量的纵横坐标相对应，在各方格角点规定的位置上标注角点的自然地面标高 （H ）和设计标高（Hn ）,如图 1-3所示.图1-3 方格网法计算土方工程量图场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量； ③ 争取在场区内挖填平衡，降低运输费; ④ 有一定泄水坡度，满足排水要求.43 6343 67*17^043 73 4-1 34 43 81-27000*11700+ U6ODL0-0 4043 65 +0.97+Q 71+ 044 151342.58 4^5543 67歸73⑤场地设计标高一般在设计文件上规定，如无规定：A. 小型场地——挖填平衡法；B. 大型场地一一最佳平面设计法（用最小二乘法，使挖填平衡且总土方量最小）。
1、初步标高（按挖填平衡），也就是设计标高。
如果已知设计标高，1.2步可跳过。
场地初步标高：H0=（刀 H1+2E H2+3E H3+迟 H4）/4MH1———个方格所仅有角点的标高；H2 H3 H4——分别为两个、三个、四个方格共用角点的标高 .M——方格个数.2. 地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整 .按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为：Hn = H0 ± Li②双向排水时，各方格角点设计标高为：Hn = H0 土 Lx ix ± L yi y3. 计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度•各方格角点的施工高度按下式计算：h n = H n-H式中hn——角点施工高度即填挖高度（以“ +”为填，“-”为挖），mn------方格的角点编号（自然数列1，2, 3，…，n）.Hn --- 角点设计高程，H——角点原地面高程.4. 计算“零点”位置，确定零线方格边线一端施工高程为“ +” ,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”（如图1-4所示）.图1-4 零点位置零点位置按下式计算:工=式中 x1、x2——角点至零点的距离，m；hl、h2 ――相邻两角点的施工高度（均用绝对值）,m ； a —方格网的边长，m.5. 计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量表1-3常用方格网点计算公式6. 边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。
建筑工程计量与计价课件
学习本门要求
一、熟练掌握《建筑制图与识图》，会看图，能看懂 图。 二、熟练掌握《房屋建筑学》；课余时间，学习《建筑结构》、《土木工程施工》和《建筑
材料》，了解建筑的构造、材料和施工方法。 三、学习和熟练掌握工程量的计量方法。 四、培养严谨、细心的工作作风。 五、认真听课，作笔记、按时按要求完成作业。
国家住房和城乡建设部于2008年7月9日批准发布了新修订的国家标准《建设工程工程量清单计 价规范》（GB50500-2008），自2008年12月1日起实施。其中多条为强制性条文，必须严格执 行，原《建设工程工程量清单计价规范》(GB50500-2003)同时废止。新规范涵盖了工程实施阶 段从招投标开始到工程竣工结算办理的全过程，特别增加了采用工程量清单计价如何编制工程 量清单和招标控制价、投标报价、合同价款约定以及工程计量与价款支付、工程价款调整、索 赔与签证办理、竣工结算、工程计价争议处理等内容。不仅如此，新的《计价规范》对工程招 投标、工程合同管理、工程造价控制等工作也产生了深远的影响。
前言：工程计价的起源和发展
1950年，英国教育部为控制大型教育设施的成本，采用了分部工程成本规划法（Elemental Cost Planning），随后英国皇家特许测量师协会（RICS）修改并发展了成本规划法，将原来 的设计后计价转变为设计与计价同时进行了，使得计价工作由被动变主动。
1964年，RICS成本信息部门又在计价领域跨出了一大步，颁布了划分建筑工程分部工程标准， 从而方便了不同工程的成本比较和成本信息资料的贮存。
计价。对于宗教、军队所需要规模比较大的建筑，通常由石匠来代表其利益负责监督项目的 建造。当时的工程计价方式有两种：1、双方协定计价；2、选定单位价格，乘以实际完成工 程量计价。 到了14、15世纪，随着经济的发展，人们对建筑的要求不断提高，仅仅依靠工匠来计价的方 式已不能满足但是的需要，这时产生了建筑师，且成为了一种独立的职业。伊尼哥·琼斯 （Lnigo Jones，1573-1652）被誉为第一个专业建筑师。
