硬件车牌识别摄像头安装说明
牌照捕捉摄像头说明书
牌照捕捉影响牌照识别的关键因素六月2021目录1概述3 2引言4 3背景4 4安讯士LPC/LPR摄像机54.1牌照捕捉助手55像素密度6 6红外光86.1红外工作距离86.2外置红外光源87安装107.1摄像机位置107.2摄像机对准118摄像机设置128.1最大快门时间138.2最大增益138.3WDR148.4色调映射与对比度149牌照识别软件14 10附录1：滤光片1610.1偏振滤光片1610.2红外带通滤光片1611附录2：摄像机与汽车之间的夹角17 21概述牌照捕捉(LPC)是指摄像机能够捕捉牌照的可读图像。
它用于牌照识别(LPR)系统中，在这些系统中，牌照被分析软件自动侦测和读取，适用于出入控制、停车管理或高速公路自动收费放行等应用场合。
LPR系统的侦测率和准确度取决于所捕捉的图像的质量。
专用型LPC摄像机随附有默认设置，这些设置能够优化牌照捕捉，尽可能降低所需的配置工作量。
出于这些原因，从噪声过滤、增益处理，到自动对焦、日夜转换，众多功能全都经过了重新评估，并在真实的室外交通场景中接受了测试。
LPC所需的摄像机设置不同于大多数其他应用场合，因此使用专用型LPC摄像机有助于节省大量时间和精力。
高分辨率是图像质量的重要组成部分之一。
对于牌照捕捉，分辨率应足够高，方能解析字母和数字——在图像中要解析的最小结构元素上，至少需要覆盖两个像素，但这个分辨率又不应过高，否则图像数据量过于庞大，会降低软件分析速度。
尤其是当LPR软件直接在摄像机上运行时，分辨率通常不应高于200万像素。
如果不使用专用型LPC摄像机，则需要特别注意照明、安装和摄像机设置。
下面提供了某些较相关的建议：•在夜间使用人工红外照明。
这种光对人眼不可见，不会晃到驾驶员的眼睛。
•如果使用外置光源，请将其安放在尽可能靠近摄像机的地方。
原因在于，牌照会将光直接反射回来。
安讯士LPC摄像机随附有经优化的集成式红外照明。
•尽可能减小摄像机与汽车行进方向之间的夹角，这样就能够更好地查看迎面的牌照。
车牌自动识别安装试调指南
车牌识别系统设备安装调试指南飞龙科贸车牌识别系统设备安装调试指南车牌识别系统设备安装调试流程图（即步骤）：一、车牌识别系统设备安装1、出入口车牌抓拍系统中，相机普遍采取侧装方式，建议采用150cm以上立杆，直径5~8cm的不锈钢立柱；相机安装高度为120cm至150cm ，采取俯视角度安装，立柱安装在道闸前方；2、相机的安装位置距离来车方向触发线圈的中轴线距离为3.5~5米，以保证合适的抓拍距离；3、上述触发线圈的中轴线即为相机的对焦焦点位置；4、补光灯与相机在同一立杆上安装，安装高度为地面以上30~60cm 的位置，灯光调试，注意正打在地感线圈来车的车牌与地面之间为宜；5、标准一进一出车牌识别设备安装示意图如下；6、标准一进一出车道较好（进出车道均较直）的车牌识别设备安装平面图如下：二、地感线圈施工1、线圈材料在理想状况下（不考虑一切环境因素的影响），电感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。
但在实际工程中，必须考虑线导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用1.0mm以上铁氟龙高温软导线。
2、线圈形状建议矩形安装最常用的探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
入口控制器地感线圈长宽建议为2000MM*600MM，如下图：道闸地感线圈长宽建议为2000MM*1000MM，如下图：3、线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在小地感100uH－300uH之间、大地感在50uH－1000uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝数就越多。
一般可参照下表：由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。

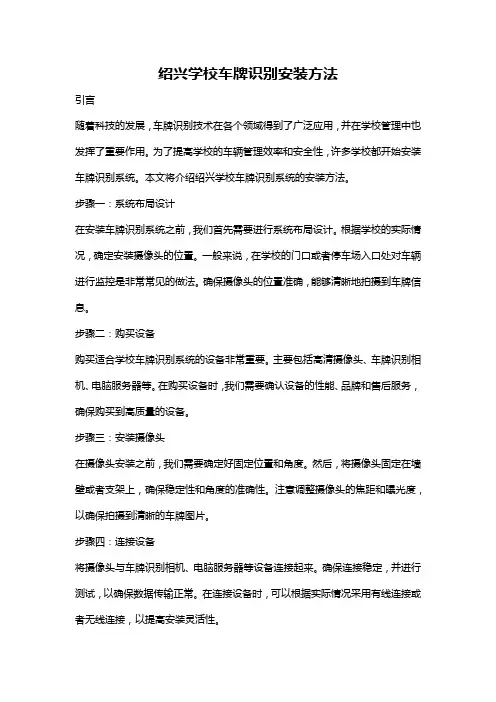

绍兴学校车牌识别安装方法
绍兴学校车牌识别安装方法引言随着科技的发展，车牌识别技术在各个领域得到了广泛应用，并在学校管理中也发挥了重要作用。
为了提高学校的车辆管理效率和安全性，许多学校都开始安装车牌识别系统。
本文将介绍绍兴学校车牌识别系统的安装方法。
步骤一：系统布局设计在安装车牌识别系统之前，我们首先需要进行系统布局设计。
根据学校的实际情况，确定安装摄像头的位置。
一般来说，在学校的门口或者停车场入口处对车辆进行监控是非常常见的做法。
确保摄像头的位置准确，能够清晰地拍摄到车牌信息。
步骤二：购买设备购买适合学校车牌识别系统的设备非常重要。
主要包括高清摄像头、车牌识别相机、电脑服务器等。
在购买设备时，我们需要确认设备的性能、品牌和售后服务，确保购买到高质量的设备。
步骤三：安装摄像头在摄像头安装之前，我们需要确定好固定位置和角度。
然后，将摄像头固定在墙壁或者支架上，确保稳定性和角度的准确性。
注意调整摄像头的焦距和曝光度，以确保拍摄到清晰的车牌图片。
步骤四：连接设备将摄像头与车牌识别相机、电脑服务器等设备连接起来。
确保连接稳定，并进行测试，以确保数据传输正常。
在连接设备时，可以根据实际情况采用有线连接或者无线连接，以提高安装灵活性。
步骤五：安装软件安装车牌识别软件是使用车牌识别系统的关键步骤。
根据软件提供的安装向导，将软件成功安装到电脑服务器上。
在安装软件时，务必仔细阅读软件的安装说明和操作手册，以避免安装错误或者功能配置不正确。
步骤六：调试系统安装完软件后，我们需要对车牌识别系统进行调试。
首先，检查所有设备是否正常运行。
然后，在摄像头的监控画面中模拟车辆经过的情况，观察车牌识别系统的识别准确率和速度。
如果有需要，可以进行相应的调整和优化。
步骤七：系统使用和维护完成系统的安装和调试后，学校可以开始使用车牌识别系统了。
通过系统，可以实现对进出校园车辆的自动识别和记录，提高车辆管理的效率。
同时，需要定期对系统进行维护和升级，确保系统的稳定性和安全性。
车牌识别摄像机安装调试作业指导书
车牌识别摄像机安装调试作业指导书车牌识别摄像机作业指导书应用范围本指导书适用于BCHV-VLPR系列高清摄像机安装使用。
1、摄像机安装位置的选择1.1 单摄像机安装位置的选择路口为3.5米且直道超过7米摄像机采用一体化安装，如果有弯道，建议摄像机位置选择安装在车辆行驶的正前方，确保车牌与摄像机垂直，尽量减少畸变，提高识别率1.2 双摄像机安装位置的选择摄像机主机安装位置的选择，主机的安装位置应当选择在多数车辆行驶且视野开阔的位置，保证大多数车辆能用主机识别，提高识别率、识别速度。
摄像机从机安装位置的选择，从机的安装位置应当选择在主摄像机覆盖不到的位置，辅助摄像机主机提高识别率。
注:如果摄像机主机的安装位置影响识别率，可以将摄像机主机的位置与从机的位置进行调整。
2、摄像机立杆固定根据施工图纸，确认摄像机安装位置(0.4米的立杆安装在道闸上面，1.4米的立杆安装在高度为20CM的安全岛，1.6米的立杆直接固定在地面)，将所需要的线路沿立杆内部穿出立杆后将，立杆通过Ф12膨胀螺栓固定在安装位置上(车牌识别别一体化摄像机直接安装在道闸上方)，摄像机距离地面必须为1.6米且摄像机应在道闸前方安装，如无特殊原因禁止安装在道闸后方，摄像机立杆左/右前方不能有任何设备遮挡。
摄像机立杆距离道闸推荐距离为:50cm(如有从机，从机与主机的所形成的的直线应与闸杆平行)。
注:由于摄像机立杆安装高清车牌识别摄像机。
所以立杆内部需要实现穿入一根六芯线一根超五类网线。
3、闪光灯立杆的固定根据现场环境，闪光灯可以与摄像机安装在同一立杆或者单独安装在一立杆，当闪光灯安装高度为40公分时(立柱式安装): 闪光灯安装位置应该选在在距触发地感2米处的位置,以减少在跟车情况下摄像机能抓拍到车牌而闪光灯无作用，闪光灯照射中心为触发地感外边缘覆盖整个地感线圈。
当闪光灯与摄像机安装在同一立杆位置时(抱杆式安装):闪光灯安装位置应该选择在距地面40公分位置或左或右，闪光灯照射中心为触发地感外边缘覆盖整个地感线圈。
车牌识别器参数设置和现场调试步骤
车牌识别器参数设置和现场调试步骤一，正确安装设备请参考使用说明书正确安装连接本套车牌识别设备。
二，摄像机的安装（1） 建议摄像头安装的最佳高度约为1.4~1.8米。
（2） 摄像机安装位置与视频触发位置至少有5米距离。
三，摄像机预先参数设置（1） 摄像头快门应该调整在1/150到1/300之间。
顺光时1/300，逆光时使用1/150。
（顺光，逆光请参考示意图），如选用摄像机为手动摄像机，则取中间位置，并依照实际测试情况为准。
（2） 夜间快门调整为1/150，整体图像可以很暗，只需车牌部分在补光灯照射下清晰，且无噪点即可。
（3） 摄像头夜间补偿关闭，增益0DB （4） 摄像头焦距：手动变焦，摄像头视野位置调整好后调整清晰即可。
四，摄像机的现场调试步骤（1） 设置调试参考线：在距离摄像机5m 处设一条参考触发线，此点作为识别车牌的触发起始点。
以下所有调试，都是以此参考点位置进行调试的。
请参考图3-1（2） 调整摄像机焦距1：摄像头需关闭自动对焦功能，将摄像头焦距对至车牌识别触发位置。
（3） 调整摄像机焦距2：使车牌长度为140像素，宽度为45像素（车牌长度约占监视屏幕的1/5）。
车牌的位置约在图片中央。
（4） 调整摄像机焦距2：使拍摄出来的车牌汉字、字母、数字清晰且都是垂直的。
请参考见图3-2（5） 调整摄像机焦距3：最终达到的效果：汽车牌照在画面中不同位置的大小为：进入画面车牌大小约为：120象素。
约占整个监视屏幕宽度的1/6。
画面中间车牌大小约为：140象素。
约占整个监视屏幕宽度的1/5。
画面底端车牌大小约为：160象素。
约占整个监视屏幕宽度的1/4。
图3-1 图3-2７６８像素五，补光灯的安装（1）补光灯的安装请参考图5-1（2）补光灯光线照射到车牌即可请勿照射到驾驶室内，影响驾驶员视野。
触发位置图5-1六，特征字设定与车牌颜色阀值设定（1）在安装好所有硬件设备后使用测试软件调整特征字与车牌颜色阀值，详见图6-1 （2）阀值的调整说明：阀值越高出现黑牌的几率越大，在调整阀值时应该根据现场实际情况调整，从大值向下调整。
车牌识别摄像机调试说明书
【实时视频】界面，点击【手动触发】，摄像机自动识别车牌，将车牌结果保存起来。
进入【智能配置】下拉菜单里面的【车牌历史记录】，下载手动触发识别的车牌图片，可以单张下载图片，也可以整个文件夹下载，注意照片的排列顺序。
电脑自带画图软件里面打开下载的图片，框选车牌查看车牌宽度像素，识别算法一般要求车牌的宽幅在 160至200 个像素点时最佳。
聚焦调节画面的清晰度，调节时可以点击一下放一下，调清晰为止。
（3）根据现场环境及实际情况画虚拟线圈，线圈不可过于大，也不可以过于高或过低，一般在画面偏下，画好线圈一定
要保存，否则无效；
（4）默认省份一定选择该项目的所在地省份简称。
点击上图界面的【设置】，设置虚拟线圈参数，如果是单通道设置车辆通过方向，一般默认是由上至下。
1.3
（1）摄像机（OUT1+ -）接道闸开闸信号端；
（2）压地感触发识别地感信号接摄像机（IN+ IN-），如果用虚拟地感识别不用接地感输入信号。
1.4
（1） 显示屏（LED +5V）接开关电源的（LED +5V）；
（2）排线端的红色线对应接口的GND端；
二、
确保浏览器版本在IE6及以上，打开IE浏览器里面的工具 --- Internet选项 --- 安全 --- 自定义级别，除【仅允许经过批准的域在未经提示的情况下使用Active X】设置为禁用之外，将所有包含Active X控件的选项权限全部启用。
2.1
（1）登陆之后注意提示的控件必须允许安装，阻止安装控件之后视频不能正常显示；
（2） 在IE浏览器的地址栏输入摄像机的IP，默认摄像机的IP是192.168.168.188；
（3）用户名admin，密码admin
车牌识别一体机说明书
车牌识别一体机说明车牌识别一体机说明书V1.1 2016-01-22目录车牌识别一体机说明书 (1)一、车牌识别概述 (4)1.1车牌识别应用概述 (4)1.2车牌识别一体机的功耗及参数介绍 (4)二、车牌识别安装前注意事项 (5)2.1电脑配置要求 (5)2.2网络配置要求 (5)百兆网络接线方法如下 (6)千兆网络接线方法如下： (6)2.3现场安装位置及道路要求 (7)2.3.1车道长度测算 (7)2.3.2路面宽度限制 (8)2.3.3 摄像机安装拍摄角度要求 (8)2.3.4 现场环境勘察 (8)三、车牌识别安装与调试 (9)3.1标准车牌识别安装示意图 (9)3.2车牌识别摄像机安装角度示意图 (10)3.3车牌识别布线示意图 (11)3.4车牌识别接线示意图 (12)3.5车牌识别一体机识别效果测试与识别位置调整 (13)3.5.1识别一体机IP地址修改 (13)3.5.2添加识别一体机 (13)3.5.3调试识别一体机 (14)四、车场收费管理平台软件安装和配置 (18)4.1IE浏览器设置及插件安装 (18)4.2识别软件各项参数设置 (21)4.2.1 车场、LPR、岗亭、员工、角色管理及收费标准 (21)4.2.2 通道组管理 (28)4.2.3 优惠商家 (29)4.3多岗亭联网设置 (30)五、车场收费管理平台软件使用 (31)5.1发行管理 (31)5.1.1 贵宾车的发行、修改与删除 (31)5.1.2 月租车的发行、修改与删除 (34)5.1.3 储值车的发行、修改与删除 (34)5.1.4 月临车的发行、修改与删除 (34)5.2车位绑定 (35)5.3临时车辆的收费 (35)一、车牌识别概述1.1 车牌识别应用概述车牌号码识别简称车牌识别，也称作车牌号识别或车辆牌照识别。
是计算机视频图像识别技术在车辆牌照识别中的一种应用。
即从图像信息中将车牌号码提取并识别出来。
车牌识别一体机是如何连接摄像机
车牌识别一体机是如何连接摄像机车牌识别系统搜索摄像机单击【菜单栏】-【工具】-【搜索摄像机】，会弹出搜索框，并自动搜索联网的摄像机。
车牌识别系统功能介绍车牌识别道闸一体机系统【菜单栏】提供了包括【用户】、【工具】、【查询】等命令。
提供了收费终端软件所有的配置功能以及部分操作的功能。
车牌识别道闸一体机系统【顶部信息栏】顶部信息栏主要显示登录的管理员信息，其中包含了值班员的上班时间，值班员名字，收费岗亭的名称以及总收费金额（可选）车牌识别道闸一体机系统【视频区域】显示网络摄像机的监控画面，并提供开闸，关闸，确认车牌等操作。
左上角的小图为最近一次抓拍的图片，底部显示的是操作按钮。
车牌识别一体机开闸：开道闸，同时记录当时的图像和当前操作员的名字。
关闸：关道闸。
切换：切换按钮，切换到下一组操作车牌识别一体机抓拍：点击后，收费终端会主动抓拍一张图片并识别车牌识别系统确认车牌：点击后，收费终端会抓拍一张图片，并以车牌输入框中的车牌号作为该张图片的车牌。
隐藏下图／显示小图：用来切换是否显示左上角的图片。
车牌识别系统编辑框：双击会弹出选择中文的对话框，单击选择汉字，选中的汉字会显示在车牌编辑框内。
车牌识别道闸一体机系统【图片区域】左边的图片显示区域，大图显示的是最后入场车辆的入场图片，小图显示的是倒数第二辆入场车辆的入场图片。
右边的图片显示区域，大图显示的是最后出场车辆的出场图片，小图是该车辆的入场图片车牌识别道闸一体机系统【入场信息显示区域】车辆入场时，入场信息会显示在该区域。
显示内容包括【车牌号】，【车辆类别】，车牌识别道闸一体机系统【到期时间】，【入场时间】等。
如果是重复入场，则该区域显示的是重复入场信息。
车牌识别道闸一体机系统【出场信息显示区域】车辆出场时，出场信息会显示在该区域。
显示内容包括【车牌号】，【车辆类别】，【车辆类型】，【停车时间】，【打折金额】，【应收金额】等。
车牌识别道闸一体机系统【提醒信息区】此区域会显示一些实时的提醒信息，如是否与服务器断开连接等信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬件车牌识别摄像头安
装说明
-CAL-FENGHAI.-(YICAI)-Company One1
一体化识别车牌摄像头安装说明
一、安装
A.出入口车牌抓拍系统中，摄像头普遍采取侧装方式，摄像头安装在道闸
机后（车道行驶方向）靠近车道的一侧安全岛为佳，以摄像机不伸出安
全岛和紧靠道闸但不影响道闸使用为原则，立柱采用米，直径5~8cm
的不锈钢立柱。
B.为保证有效识别车牌，有效识别车速30h/km，建议摄像头位置距离驶来
车辆在3-6米，为最佳识别效果；并安装减速坡进行减速提醒。
C.摄像机安装高度140cm以上，对应不同的识别距离，安装高度的相应变
化，俯视角度确保小于30°；尽量保证车牌在图像中水平，如果水平角
大于30。
会一定程度影响识别率。
D.一般停车不会用到外置补光灯，一般根据现场情况酌情安装。
如：摄像机附近有光
源，基本不需要外置补光灯，如果补光太亮可能导致车牌炫光不清晰，识别错
误；注：内置补光灯仅用于照亮车牌，而不适于对环境进行补光。
E.摄像头安装需要内六角，大小号十字螺丝刀，尖嘴钳。
支架安装在立柱上需要抱箍
进行卡紧。
抱箍安装摆动底座
二、调试
安装完成之后，把摄像机接入管理电脑，安装停车场管理软件（具体软件操作请看软件说明）进入在线管理，查看是否有出现画面，未出现画面的话，检查摄像机与管理电脑的网线是否接通或者摄像机是否上电。
以下四个画面中，上面二个是动态的实时监控画面，下面二个是抓拍到的车辆出入场图片。
三、尾线接口图。
