电子工程制图(含习题集)( (4)[278页]

合集下载

工程制图_习题集(含答案)

工程制图_习题集(含答案)

《工程制图》课程习题集一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E,使DE:EC=1:2。

2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线,使其到H面的距离为10mm。

5.已知直线AB的两面投影,设直线AB上一点C将AB分成2:3,求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影9.完成下列各形体的投影。

10.根据给出的视图,补画第三视图或视图中所缺的图线。

二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图,求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

18.根据已知视图补画第三视图或视图中所缺的图线。

19.根据给出的视图,补画第三视图(或视图所缺的图线)。

20.补全第三投影21.标注尺寸22.标注尺寸23.标注尺寸24. 量取并标注组合体的尺寸。

(取整数,四舍五入)。

25. 量取并标注组合体的尺寸。

(取整数,四舍五入)。

26.分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

28.指出下列螺纹画法中的错误,并将正确的画在指定位置。

29.在指定位置画出剖面图(键槽深3mm)。

30.画出指定位置的断面图。

三、问答与作图题3(略)……答案一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E,使DE:EC=1:2。

(10分)2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线,使其到H面的距离为10mm。

5.已知直线AB的两面投影,设直线AB上一点C将AB分成2:3,求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图,求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第1章

精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第1章

表 1-4 图 线 的 画 法
第1章 制图的基本知识和技能 2.图框格式 表示一张图幅大小的框线称为图纸的边框线,用细实线绘制。 在边框线里面,根据不同的周边尺寸,用粗实线绘制图框线。需 要装订的图样,其图框格式如图1-1所示。不需装订的图样,其 图框格式如图1-2所示。
第1章 制图的基本知识和技能 图1-1 需要装订边的图框格式
图样中的汉字应写成长仿宋体,并采用国家正式公布推行的 简化字。
第1章 制图的基本知识和技能
2. 汉字 字体高度用h来表示,其公称尺寸序列为1.8、2.5、3.5、5、 7、10、14、20 mm。高度大于20 mm 的字体其尺寸按比率递增, 字体的高度代表字体的号数(如10号字h=10 mm)。字母分为A型和 B型,A型字体d=h/14,B型字体d=h/10(d为汉字宽度)。在同一图 样中应采用同一型号的字体,字体和数字可写成斜体或直体,斜 体字体向右倾斜,与水平方向成75°。
第1章 制图的基本知识和技能
第1章 制图的基本知识和技能
1.1 国家标准对制图的有关规定 1.2 绘图工具及其使用 1.3 几何作图 1.4 平面图形的分析与画法 复习思考题
第1章 制图的基本知识和技能 1.1 国家标准对制图的有关规定 工程图样是工程技术界的共同语言,为了便于进行技术交流和指 导生产,必须有一个统一的规定,为此,我国在1959年颁布了 《机械制图》国家标准。之后,国家标准又作了几次修订,先后 制定了《技术制图》和《机械制图》的国家标准,对图纸的幅面 及格式、比例、字体、图线和尺寸注法等作出了统一的规定。每 个工程技术人员都必须掌握这些规定。 1.1.1 图纸幅面及格式(GB/T 14689—93) 1. 图纸幅面 由图纸的长边和短边尺寸所确定的图纸大小称为图纸幅面。 在绘制图样时,应优先采用表1-1中所规定的基本幅面尺寸。

精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第3章

精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第3章
第3章投 影 基 础
第3章 投影基础
3.1 投影的基本知识 3.2 点的投影 3.3 直线的投影 3.4 平面的投影 3.5 物体的三面视图 3.6 AutoCAD编辑命令的应用及简单物体三视图的绘制 复习思考题
第3章投 影 基 础 3.1 投影的基本知识 空间物体在各种光的照射下,在地面或墙壁上会出现物体的 影子,这是一种自然的投影现象,经过科学的总结后,就形成了 各种投影法。投影法分为中心投影法和平行投影法两种。 3.1.1 中心投影法 如图3-1所示,将△ABC放在光源S和平面P之间,连接SA、SB 和SC并延长,它们分别与平面P交于a、b、c三点,得到△abc, 即为△ABC在平面P上的投影。S为投影中心,平面P为投影面,射 线SAa、SBb、SCc称为投影线。这种投影线在有限远处相交于一 点的投影方法称为中心投影法。
第3章投 影 基 础 图3-6 已知点的坐标作投影图
第3章投 影 基 础
3.2.3 两点的相对位置 空间两点的相对位置分别为上、下、左、右、前、后的关系,
这种位置关系在投影图中要由它们同面投影的坐标大小来判别。 前后位置由Y坐标判别,上下位置由Z坐标判别,左右位置由X坐 标来判别。两点的坐标值大的为上(或左、或前),如图3-7所示。
第3章投 影 基 础
3.点的投影规律
根据以上分析,可得出点在三面投影体系中的投影规律。
(1) 点的两面投影连线垂直于相应的投影轴,即a′a⊥OX,
a′a″⊥OZ, ⊥OYH,a″aaYH ⊥OYW。 aYW
(2) 点的投影到投影轴的距离等于该点到相应投影面的距离,
即aaX=a ″ aZ=Aa′,
aaZ aaYH Aa 。
第3章投 影 基 础
2.点的投影与直角坐标的关系 若把三投影面体系看做空间直角坐标系,则投影面H、V、W 即为坐标面,投影轴X、Y、Z即为坐标轴,O点即为坐标原点。从 图3-5(a)中可看出,点A到W、V、H面的距离就是点A的三个坐标 值(XA、YA、ZA)。

电子工程制图复习题

电子工程制图复习题

电子工程制图复习题(一)课本第0章练习题1,2,3,41.简述PCB设计流程图,并谈谈仿真在PCB设计过程中的重要性。

2.最常用的PCB介电绝缘材料是什么?3.焊铜流和阻焊层的主要区别是什么?4.为什么在PCB设计时需要考虑电磁兼容问题?(二)课本第1章练习题1,2,3,41.原理图编辑模块的主要功能是什么?2.PCB编辑模块的主要功能是什么?3.在Protel 2004中建立自己的设计项目文件Examl.ProPCB。

4.在第3题创建的设计项目中,分别建立.SchDoc和.PcbDoc文件。

(三)课本第2章练习题1,21.理解电路原理图设计的一般步骤。

2.创建一个名为Control.PrjDoc的项目文件,然后在该数据库中建立一个名为AD.SchDoc的电路原理图文件。

(四)课本第3章练习题23.请根据一个电路设计目标,写出具体的原理图设计绘制流程图。

(五)课本第4章P练习题1,31.请练习绘制如图4-12所示的译码器电路原理图,放置所有元件、连接电气线路、绘制总线以及网络名称等。

2.请理解一般图形和电气元件的差别。

(六)课本第6章练习题31. 请回答层次原理图的主要作用,并体会本书所介绍的几种建立层次原理图的方法。

(七)课本第7章练习题1,2,3,4,51.请阐述一般的布线流程。

2.请回答焊盘与过孔的区别,助焊膜和阻焊膜的区别。

3.请阐述有哪几种常用的元件封装方式。

4.请阐述PCB板设计的基本原则。

5.请理解PCB板各层的意义。

(八)8.课本第8章练习题1,2,3,41.请回答补泪滴在设计PCB板时的重要作用。

2.请阐述单面板、双面板和多层板的不同,以及布局和布线时的注意事项。

3.请回答网络连接的电气意义,如何在已有的PCB板上添加网络连接。

4.请阐述PCB板从装载网络表到生成PCB板的操作过程。

电子工程制图试卷4答案

电子工程制图试卷4答案

《电子工程制图》课程
学号姓名成绩
一、填空题:(每空1分,共24分)
1、影法分为中心投影法和平行投影法两大类,我们绘图时使用的是平行投影法中的正投影法。

2、当投射线互相平行,并与投影面垂直时,物体在投影面上的投影叫正投影。

按正投影原理画出的图形叫正投影图。

3、一个投影不能确定物体的形状,通常在工程上多采用多个投影。

4、当直线(或平面)平行于投影面时,其投影为一点(直线),这种性质叫积聚性;
5、三视图的投影规律是:主视图与俯视图长对正;主视图与左视图高
平齐;俯视图与左视图宽相等。

6、基本视图一共有6个,它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图。

7、图样中的图形只能表达零件的形状,零件的真实大小应以图样上所注的尺寸为依据。

二、指出下图中的错误,并在指定位置画出正确的图形。

(共10分)
答案:
四、解释轴承304的含义,并在图中画出其与孔和轴的装配结构。

(共15分)
答案:
304:向心球轴承,
04表示滚动轴承内径
为20mm,3表示尺寸系列。

五、标注组合体尺寸(尺寸数值按1:1在图中量取,取整数)(共16分)
答案:
六、在指定位置画出剖面图(键槽深为3mm)(共25分)
答案:
. ..。

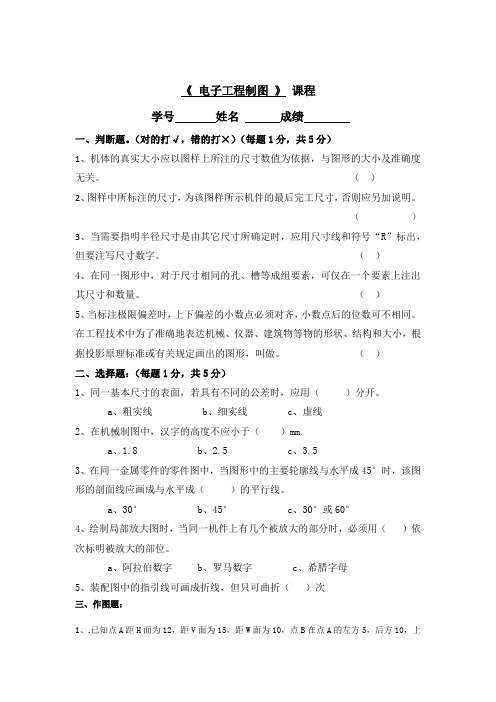

电子工程制图试卷3

电子工程制图试卷3

《电子工程制图》课程学号姓名成绩一、判断题。

(对的打√,错的打×)(每题1分,共5分)1、机体的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及准确度无关。

()2、图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明。

()3、当需要指明半径尺寸是由其它尺寸所确定时,应用尺寸线和符号“R”标出,但要注写尺寸数字。

()4、在同一图形中,对于尺寸相同的孔、槽等成组要素,可仅在一个要素上注出其尺寸和数量。

()5、当标注极限偏差时,上下偏差的小数点必须对齐,小数点后的位数可不相同。

在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做。

()二、选择题:(每题1分,共5分)1、同一基本尺寸的表面,若具有不同的公差时,应用()分开。

a、粗实线b、细实线c、虚线2、在机械制图中,汉字的高度不应小于()mm.a、1.8b、2.5c、3.53、在同一金属零件的零件图中,当图形中的主要轮廓线与水平成45°时,该图形的剖面线应画成与水平成()的平行线。

a、30°b、45°c、30°或60°4、绘制局部放大图时,当同一机件上有几个被放大的部分时,必须用()依次标明被放大的部位。

a、阿拉伯数字b、罗马数字c、希腊字母5、装配图中的指引线可画成折线,但只可曲折()次三、作图题:1、.已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。

(12分)2、作平面四边形ABCD的投影。

(12分)3、在平面ABC内作一条水平线,使其到H面的距离为10mm。

(12分)4、完成下列各形体的投影。

(每题15分、共30分))1}.2}.5、根据给出的视图,补画第三视图(或视图所缺的图线)。

(24分,)。

工程制图习题集与答案

第1章制图的基本知识和技能
第1章制图的基本知识和技能
的比例画下面的图形。

(2)1:8锥度
第1章制图的基本知识和技能
第2章投影基础
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
__ _第2章投影基础
第2章投影基础
第2章投影基础
求圆锥的截交线,完成其水平投影和侧面投影。

2-45根据已知,补画第三视图。

第4章组合体
第4章组合体
第4章组合体
根据立体图,完成物体的三视图。

组合体
根据两视图,补画第三视图。

第4章组合体。

231105 北交《电子工程制图》在线作业二 15秋答案

北交《电子工程制图》在线作业二一、单选题(共10 道试题,共30 分。

)1. 公差表示尺寸允许变动的X围,所以为()。

. 一定正值. 一定为负值. 可以为零. 以上值都可以正确答案:2. 重合剖面的轮廓线都是用()。

. 细点画线绘制. 粗实线绘制. 细实线绘制正确答案:3. 用剖切面局部地剖开机件所得的视图称()视图。

. 全剖. 半剖. 断面正确答案:4. 当需要表示位于剖切平面前的结构时,这些结构按假想投影的轮廓线用()。

. 细点画线. 粗实线. 双点画线正确答案:5. 在半剖视图中,剖视图部分与视图部分的分界线为()。

. 细点画线. 粗实线. 双点画线正确答案:6. 普通螺纹的公称直径为螺纹的()。

. 大径. 中径. 小径正确答案:7. 在标注球的直径时应在尺寸数字前加()。

. R. Φ. SΦ8. 在三视图中,主视图反映物体的()。

. 长和宽. 长和高. 宽和高正确答案:9. 机件向不平行于任何基本投影面的平面投影所得的视图叫()。

. 局部视图. 斜视图. 基本视图. 向视图正确答案:10. 为了将物体的外部形状表达清楚,一般采用()个视图来表达。

. 三. 四. 五正确答案:北交《电子工程制图》在线作业二二、多选题(共10 道试题,共40 分。

)1. 零件图内容有()。

. 视图. 尺寸. 技术要求. 标题栏正确答案:2. 螺纹按用途的不同,可分为()。

. 连接螺纹. 传动螺纹. 紧固螺母正确答案:3. 螺纹紧固件连接的基本形式有()和螺钉连接。

. 销连接. 螺栓连接. 双头螺柱连接正确答案:4. 制图当中常用的线型有()。

. 细实线. 虚线. 点划线正确答案:5. 机械制图当中基本图幅有()。

. 0. 1. 2. 3. 4正确答案:6. 组合体的组合形式有()。

. 叠加. 切割. 相交. 相切正确答案:7. 键的种类很多,常用的有()等。

. 普通型平键. 半圆键. 钩头楔键8. 剖切面的种类可分为()剖切面。

工程制图习题册完整答案

键的标记:键
返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
(1) 画出d=6、A型圆锥销连接图(补齐轮 (2)画出d=8、圆柱销连接图(补齐
廓线和剖面线),并写出该销的标记。
轮廓线和剖面线),并写出该销的标记。
标记:
标记:
答案 动画 立体 返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
7-1 螺纹及螺纹连接。
3. 根据螺纹代号,查表并填写螺纹各要素。
(2)
该螺纹为非螺纹密封的管螺纹;大径为20.955mm;
小径为 18.631 mm;螺距为1.814 mm;
线数为 1 ;旋向为 左 。
返回
7-1 螺纹及螺纹连接。
4. 根据螺纹的标记,填全表内各项内容。 (1) 普通螺纹和梯形螺纹。
已知条件:螺柱 GB/T898-M20×L 螺母 GB/T6170-M20 垫圈 GB/T93-20
光孔件厚度:δ=20 mm,螺孔件材料为铸铁
返回
7-1 螺纹及螺纹连接。
8.画螺钉连接的两视图(主视图画成全 剖视)
已知条件:螺钉 GB/T68-M20×L 光孔件厚度 δ=15 mm 螺孔件材料为铝合金
1. 分析螺纹画法中的错误,在空白处画出正确的图形。 (5) 内外螺纹的连接
答案 动画 立体 返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误,在空白处画出正确的图形。 (5) 内外螺纹的连接
返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误,在空白处画出正确的图形。 (6) 内外螺纹(非螺纹密封的管螺纹)连接
3. 根据螺纹代号,查表并填写螺纹各要素。
(1)
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm;旋向为 左

精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第2章


第2章 计算机绘图简介
AutoCAD 最初显示以下几个工具栏: (1) “标准”工具栏; (2) “样式”工具栏; (3) “图层”工具栏; (4) “对象特性”工具栏; (5) “绘图”工具栏; (6) “修改”工具栏。
第2章 计算机绘图简介
可以显示或隐藏以上工具栏以及其他工具栏,也可以创建 自定义工具栏。
第2章 计算机绘图简介
工具栏包含启动命令的按钮。将鼠标或定点设备移到工具栏 按钮上时,工具栏提示将显示按钮的名称。右下角带有小黑三角 形的按钮是包含相关命令的弹出工具栏。将光标放在图标上,然 后按鼠标左键将显示弹出工具栏。
默认情况下,将显示绘图区域顶部的工具栏。此工具栏与 Microsoft Office 程序中的工具栏类似。此工具栏包含常用的 AutoCAD 命令(例如 PROPERTIES、PAN和ZOOM)以及Microsoft Office 标准命令(例如“新建”、“打开”和“保存”)。
标准工具栏中的某些工具右下角有一个黑色小三角符号,用 户单击这些工具并按住鼠标左键不放,系统将打开一系列子工具 (见图2-6),我们将这种工具栏称为随位工具栏。
第2章 计算机绘图简介 图2-6 随位工具栏
第2章 计算机绘图简介 4. 图形窗口 图形窗口是显示、绘制和编辑图形的区域。用户可通过图形 窗口底部的Model(模型)和Layout(布局)选项卡(见图2-7)在模型 空间和图纸空间之间进行切换。用户应在模型空间进行设计,在 布局空间创建布局输出图形。
图2-7 Model和Layout选项卡
第2章 计算机绘图简介 5. 命令窗口 命令窗口是用户输入命令和显示命令提示及信息的地方,包 括供用户输入命令的单行命令区和显示命令记录的区域两部分 (见图2-8)。用户可以移动命令窗口和改变命令窗口的大小。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第4章基本体的投影及表面交线
图4-5 圆柱体表面上的点
第4章基本体的投影及表面交线
由于圆柱体为竖立放置,因此轴线垂直于水平面,点M、 N的水平投影可随着圆柱面的积聚性而直接按点的投影规律 在圆周上求得,再由此求得侧面投影。M点位于前半个圆柱 面上,其侧面投影是可见的;N点位于右半个圆柱面,其侧 面投影为不可见,用(n″)表示;P点位于上顶圆面,可直接 按点的投影规律求得正面投影p′,侧面投影p″。
第4章基本体的投影及表面交线
2. 四棱锥 如图4-3(a)所示,正四棱锥由一底面和四个棱面所组成。 将正四棱锥置于三投影面体系中,使底面平行于水平面,在 水平面投影上反映实形,在正面投影和侧面投影中分别使左 右棱面和前后棱面积聚为两条直线,则四棱锥的正面投影和 侧面投影均为类似的等腰三角形,四个棱面在水平投影上为 四个相同的等腰三角形。 作图时,可先画出底面四边形的三个投影,再画出锥顶 的三个投影,然后连接各棱线的同面投影,即可得到棱锥三 面投影。图4-3(b)为四棱锥的三个基本视图。
第4章基本体的投影及表面交线
2.圆锥体 如图4-6(a)所示,圆锥体由底圆和圆锥面所围成,圆锥 面可看成是由一条母线绕与它相交的轴线旋转而成的。
第4章基本体的投影及表面交线
1) 投影与视图的形成 将圆锥体的轴线作为铅垂线(也可作为正垂线或侧垂线)置于 三投影面体系中,使得圆锥体底面为水平面,此锥体 在正面和侧面投影面上的投影都是等腰三角形,但它们表示 的圆锥面方位不同。在正面投影上,反映前半个圆锥面,其 SA、SB为最左、最右两条素线,是可见与不可见的分界线, 其投影为s′a′、s′b′;在侧面投影上,反映了左半个圆锥面, 其SC、SD为最前、最后两条素线,是可见与不可见的分界 线,其投影为s″c″、s″d″。
1. 圆柱体 如图4-4(a)所示,圆柱体由上、下底平面(圆形)和圆柱 面组成。其中,圆柱面可看成由一母线绕平行于母线的回转 轴旋转而成。
第4章基本体的投影及表面交线
1) 投影与视图的形成 将圆柱体的轴线作为垂线置于三投影面体系中,使得圆柱面 的上、下两圆平面作为水平面,则在水平投影中,圆柱面积聚为 一个圆,并与上、下两圆平面的投影重合。在正面投影与侧面投 影中,上、下两圆都积聚为一条直线,圆柱面投影都为一矩形, 但要注意,在正面投影中矩形线框反映的是前半个圆柱面,它和 后半个圆柱面的投影重合。正面投影中矩形的左、右两直线为圆 柱面的最左、最右的两条素线AA1、CC1的投影,即(a′a1′、c′c1′), 它们是正面投影中可见与不可见的分界线;在侧投影中,矩形线 框反映的是左半个圆柱面,它和右半个圆柱面的投影重合,矩形 中左、右两直线为圆柱面的最前、最后的两条素线的投影,即 BB1、DD1(投影为b″b1″、d″d1″),它们是侧面投影中可见与不可见 的分界线。
按照立体表面的性质不同,基本体分为两类:一类表面 由平面围成,称为平面立体;另一类表面由曲面围成,称为 曲面立体。在曲面立体中,表面为回转面构成的立体称为回 转体,它是最常见的曲面体。
第4章基本体的投影及表面交线
手柄
圆柱
圆台
带切口的圆球
图4-1 手柄的组成
第4章基本体的投影及表面交线
4.1 基本体的投影
第4章基本体的投影及表面交线
图4-3 四棱锥的投影和视图
第4章基本体的投影及表面交线
4.1.2 曲面立体的投影 工程中常见的曲面立体是一些基本回转体,如圆柱、圆
锥、圆球和圆环等,它们都是由回转体或回转平面与平面围 成的立体。回转面由一动线绕轴线回转而形成。动线又称为 母线,在回转面上任一位置的母线称为素线,母线上任一点 的旋转轨迹是一个圆,称为纬圆。
4.1.1 平面立体的投影 平面立体的表面由若干个棱面所构成,而平面可看作由
一些直线和棱线所构成,按照点、线、面的投影规律将这些 线、面画出来,即可画出平面立体的图形。工程上常见的平 面立体有两种:棱柱和棱锥。下面我们介绍六棱柱和四棱锥 的三个基本视图的形成和画法。
第4章基本体的投影及表面交线
1. 六棱柱 如图4-2(a)所示,六棱柱由上、下正六边形和六个棱面 (矩形)构成。将它置于三投影面体系中,使上、下两平面为 水平面,前后两棱面为正平面,上、下两个正六边形积聚为 一直线,前、后两棱面反映实形并重合,则在水平投影上, 上、下两正六边形反映实形并重合,六个棱面积聚为六条直 线,重叠于六边形的六条边上。同理,侧面投影也具有积聚 性,但不具有实形性。六棱柱的三个基本视图见图4-2(b)。
第4章基本体的投影及表面交线
第4章 基本体的投影及表面交线
4.1 基本体的投影 4.2 基本体的表面交线 4.3 用AutoCAD进行文字标注 复习思考题
第4章基本体的投影及表面交线
机械设备上的许多零件都可以看成是由若干个基本几何 体(简称基本体)组合而成的,有的比较简单,有的比较复杂。 但不论它们多么复杂,都是按一定的组合方式构成的。图41所示的手柄可看成是由圆球、圆柱和圆台组合而成的。
第4章基本体的投影及表面交线
图4-2 六棱柱的投影和视图
第4章基本体的投影及表面交线
如果在棱柱表面上找点,则可根据在平面求点的投影方 法来求点的三面投影。例如在图4-2中,K点位于六棱柱的左 前侧棱面上,由于该棱面为铅垂面,其平面图积聚为一直线, 因此K的水平投影落在该直线上,再由k、k′ 可求k″。由于此 棱面在左侧立面可见,因此其k″ 可见(不可见时k″ 加括号表 示)。
第4章基本体的投影及表面交线
对于一个圆柱体,只要将它的位置放正,就可得出它的 投影规律,即在其轴线垂直的投影面上的投影为圆,在其余 两个投影面上的投影均为矩形。
圆柱体的三个基本视图如图4-4(b)所示。
第4章基本体的投影及表面交线
图4-4 圆柱体的投影和视图
第4章基本体的投影及表面交线
2) 圆柱体表面的点 圆柱体表面上的点,无论是在圆柱面上还是在上、下底 面,均可按照点的投影规律及面上取点的方法求得该点的三 面投影。 如图4-5所示,圆柱面有三点M、N、P,其中M、N的正 面投影已知,P点的水平投影已知,求作它们的另两面投影。
