220v电表怎么接线-如何接单相电表-普通家用电表怎么接线
单相电能表
四、单相电能表接线方法
单相电能表实际接线图
单相表直接接线方法 ——口诀
接线时，一定要注意将各条线用紧固螺钉压紧， 接火线的部位有一个小的连接片， 若将进(由电源端来为进)、出(去向 但因零线的进、出端在接线 但又要注意不要因用力过大而压断部分导线。为 从电源端来的火线接 1端；2端接去 它是连接表内电流线圈和电压线圈 盒内实际上是一条线，所以 负载端为出 )两条火线接颠倒，电能 此，应尽可能地使用独股硬导线，若导线较 向负载的火线； 3端接电源端的零 的，所以千万不要拆下，否则仪表 颠倒后无任何影响，只是不 细．可打一回头成双股；对于多股软导线，最好 表的转盘将不能正常旋转 (反转)，并 线；4端接去向负载的零线 的转盘将不会转动 事先将接线部分搪锡。为了避免压断导线，可在 符合规矩而已 得出错误的计量结果 导线与压紧螺钉之间垫上一块铜片
单相电表四端口，
1、2、3、4左到右 1、2接火3、4零， 单数为进双数出。 进出颠倒表反转， 火线如此零线不。
接线压实不可虚，
否则过热外壳糊。 一号端旁小连片，
保持原状莫拆除。
五、单相电能表选用方法
根据负载的额定电压和负载的最大电流来选择电能表.
电能表的额定电压与负载的额
定电压一致，而电能表的额定电流
应小于负载的最大电流。容量选择 大了，电能表不能正常转动，会因 本身存在误差影响结果的正确性； 容量选择小了，会有烧坏电能表的 可能。
当没有负载时，电能表的铝
盘应该静止不转。当电能表的电 流线路中无电流而电压线路上有 额定电压时，其铝盘转动应不超 过潜动允许值，一般在限定时间 内潜动不超过1整转。
单相电能表
XXX
单相电能表
一、单相电能表的用途
单相电能表是专门为家庭使用而设计的，主要用于记录电流通过用户 电路时消耗了多少电能，以合理地支付电费。
电表接线方法
电表接线方法电表是用来测量电能消耗的仪器，正确的接线方法对于电表的准确测量至关重要。
接线不当可能导致电表读数不准确甚至损坏电表，因此在接线时需要格外注意。
下面将介绍一些常见的电表接线方法，希望能对大家有所帮助。
首先，接线前需要确认电表的型号和规格，以及待测电路的电压和电流参数。
根据实际情况选择合适的电表，并确保电表处于断电状态。
接下来，根据电表的接线图和说明书，正确连接电表的各项接线。
一般来说，电表有输入端和输出端，输入端连接待测电路，输出端连接负载。
在接线的过程中，需要注意接线端子的标识，确保接线正确无误。
在接线完成后，需要对接线进行检查，确保每根导线都连接牢固，没有松动或接触不良的情况。
同时，还需要检查接线是否符合电表的接线要求，避免出现接错线导致的故障。
接线完成后，可以进行电路的通电测试，观察电表的读数是否正常。
如果电表读数不正常，需要及时断电检查，找出问题所在，并进行调整和修正。
在日常使用中，还需要定期对电表的接线进行检查和维护，确保接线的可靠性和稳定性。
同时，还需要注意电表的使用环境，避免受潮、受热或受损，影响电表的正常使用。
总的来说，电表的接线方法对于电能的准确测量至关重要。
正确的接线方法可以保证电表的正常运行，确保电能的准确计量。
因此，在接线时需要认真对待，遵循电表的接线要求，确保接线的正确性和可靠性。
以上就是关于电表接线方法的介绍，希望对大家有所帮助。
在使用电表时，一定要严格按照接线要求进行接线，确保电表的正常使用和准确计量。
同时，也要定期对电表进行检查和维护，确保电表的长期稳定运行。
单相电度表的接线方法
单相电度表的接线方法单相电度表是用来测量电能消耗的仪器，可以帮助我们了解家庭或者工业用电的情况。
正确的接线方法对于保证电度表的准确性非常重要。
下面将介绍单相电度表的接线方法。
1. 接线前准备在接线之前，我们需要先确认电度表的额定电压和电流，以及电表的接线规范。
另外，还需要准备好接线所需的电缆、插头、接线端子等材料。
2. 接线步骤我们需要将电度表的外壳打开，将电表的接线端子露出来。
接下来，按照以下步骤进行接线：2.1 首先，将电表的接线端子分为两组，一组是电源输入端，另一组是负载输出端。
2.2 将电源输入端的接线端子与电源的相应接线端子相连接。
通常，电源的相线接到电表的L1端子上，零线接到电表的N端子上，地线接到电表的PE端子上。
2.3 将负载输出端的接线端子与负载设备的相应接线端子相连接。
通常，负载设备的相线接到电表的L2端子上，零线接到电表的N端子上，地线接到电表的PE端子上。
3. 接线注意事项在进行单相电度表接线时，需要注意以下几点：3.1 接线端子要牢固可靠，避免接触不良或者松动导致电度表测量不准确。
3.2 接线时要注意线路的绝缘，避免短路或漏电等安全问题。
3.3 接线时要确保电源和负载设备的相线、零线和地线不要接错。
3.4 接线完成后，要用绝缘胶带或绝缘套管对接线端子进行绝缘处理，提高安全性。
4. 接线方法的影响因素单相电度表的接线方法会受到一些因素的影响，如电压波动、电流负载、线路阻抗等。
这些因素可能会导致电度表的测量结果产生误差。
为了保证电度表的准确性，我们需要选择适当的电度表型号，并根据使用情况和要求来确定接线方法。
在接线过程中，要严格按照接线规范进行操作，确保接线端子牢固可靠，线路绝缘良好。
另外，定期对电度表进行检测和校准，以确保其测量结果的准确性。
总结起来，单相电度表的接线方法是确保电度表准确测量电能消耗的关键。
正确的接线方法能够避免测量误差，提高电度表的使用效果和可靠性。
在接线过程中，要注意细节，确保接线端子牢固可靠，线路绝缘良好。
单相电度表的接线方法
单相电度表的接线方法单相电度表是用来测量电能消耗的仪表，它的接线方法对于电能计量的准确性至关重要。
正确的接线方法可以确保电度表的正常运行，避免出现误差。
接下来，我们将介绍单相电度表的接线方法，希望能对大家有所帮助。
首先，我们需要了解单相电度表的基本结构。
单相电度表通常由电流线圈、电压线圈、铁芯和计量装置等部分组成。
在接线之前，我们需要确认电流线圈和电压线圈的接线端子，以及电度表的额定电流和额定电压等参数。
只有对电度表的结构和参数有清晰的了解，才能正确地进行接线。
接下来，我们来介绍单相电度表的接线方法。
首先，我们需要将电流线圈和电压线圈分别接入电路中。
电流线圈一般接在电路的主要电流通路上，而电压线圈则接在电路的电压通路上。
在接线时，需要注意保持电流线圈和电压线圈的极性一致，以免造成误差。
在接线完成后，我们需要进行接线测试。
通过接线测试，可以验证接线是否正确，以及电度表是否正常工作。
在测试时，可以通过接入标准负载或者使用专业的测试仪器来进行检测。
如果测试结果符合预期，那么说明接线正确；如果测试结果异常，那么需要重新检查接线并进行调整。
除了基本的接线方法外，还需要注意一些常见的接线错误。
比如，接线端子松动、接线错误、接线处绝缘不良等情况都可能导致电度表的误差。
因此，在接线完成后，需要进行全面的检查，确保接线牢固可靠，绝缘良好。
总的来说，单相电度表的接线方法是一个重要的环节，它直接关系到电度表的计量准确性。
正确的接线方法可以确保电度表的正常运行，提高电能计量的准确性。
因此，在进行接线时，需要仔细操作，确保每一步都符合要求。
希望通过本文的介绍，大家能对单相电度表的接线方法有所了解，从而更好地使用和维护电度表。
家用电度表原理和接线图解
家用电度表原理和接线图解家庭中使用家用电器就需用电，而用电又需计量用电量，计量用电量就要用电度表了。
怎样才能正确选用电度表呢？电度表的选用要根据负载来确定。
也就是说所选电度表的容量或电流是根据计算电路中负载的大小来确定的，容量或电流选择大了，电度表不能正常转动，会因本身存在的误差影响计量结果的准确性；容量或电流选择小了，会有烧毁电度表的可能。
一般应使所选用的电度表负载总功率为实际用电总功率的1.25～4倍。
所以在选用电度表的容量或电流前，应先进行计算。
例如：家庭使用照明灯4盏，约为120 W；使用电视机、电冰箱等电器，约为680 W；试选用电度表的电流容量。
由此得：800×1.25=900(w)或800×4=3200(W)，其选用电度表的负载瓦数为900～3200 W之间。
选用电流容量为10～15 A的较为适宜。
选用电度表时，除了要考虑电流容量问题，还要注意表的内在质量，特别要注意电度表壳上的铅封是否损坏。
一般说来，电度表在出厂前要进行准确性校验。
检查合格后，对电度表的可拆部位做铅封，使用者不得私自将铅封打开。
若铅封损坏，必须经有关部门重新校验后方可使用。
电度表是用来计量电气设备所消耗电能的仪表，可分为单相电度表和三相电度表，准确度一般为2.0级，也有1.0级的高精度电度表。
电度表的外观如图1所示。
图1 电度表外形图2 电度表结构如图2所示，它由电流线圈、电压线圈及铁心、铝盘、转轴、轴承、数字盘等组成。
电流线圈串联于电路中，电压线圈并联于电路中。
在用电设备开始消耗电能时，电压线圈和电流线圈产生主磁通穿过铝盘，在铝盘上感应出涡流并产生转矩，使铝盘转动，带动计数器计算耗电的多少。
用电量越大，所产生的转矩就越大，计量出用电量的数字就越大。
选好单相电度表后，应进行检查安装和接线。
单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。

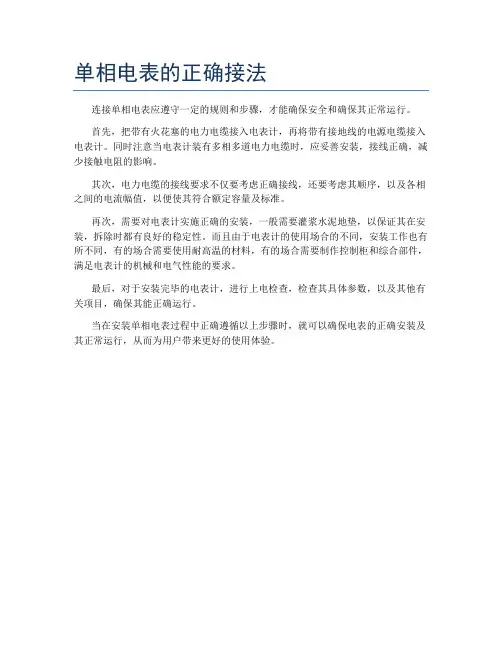

单相电表的正确接法
单相电表的正确接法
连接单相电表应遵守一定的规则和步骤，才能确保安全和确保其正常运行。
首先，把带有火花塞的电力电缆接入电表计，再将带有接地线的电源电缆接入电表计。
同时注意当电表计装有多相多道电力电缆时，应妥善安装，接线正确，减少接触电阻的影响。
其次，电力电缆的接线要求不仅要考虑正确接线，还要考虑其顺序，以及各相之间的电流幅值，以便使其符合额定容量及标准。
再次，需要对电表计实施正确的安装，一般需要灌浆水泥地垫，以保证其在安装，拆除时都有良好的稳定性。
而且由于电表计的使用场合的不同，安装工作也有所不同，有的场合需要使用耐高温的材料，有的场合需要制作控制柜和综合部件，满足电表计的机械和电气性能的要求。
最后，对于安装完毕的电表计，进行上电检查，检查其具体参数，以及其他有关项目，确保其能正确运行。
当在安装单相电表过程中正确遵循以上步骤时，就可以确保电表的正确安装及其正常运行，从而为用户带来更好的使用体验。
电表接线方法
电表接线方法电表是用来测量电能消耗的仪器，它在电力系统中起着非常重要的作用。
正确的接线方法不仅可以保证电表的正常运行，还可以确保电能计量的准确性。
下面将介绍电表的接线方法。
首先，接线前需要确认电表的型号和额定电压，以确保选择正确的电缆和接线方式。
接线时，应该先断开电源，确保安全。
然后，根据电表的接线图纸，正确连接电缆和电表的接线端子。
在接线过程中，要注意电缆的绝缘是否完好，接线端子是否松动，确保接线牢固可靠。
在接线过程中，需要注意电表的接线极性。
一般来说，电表的接线端子会标有相应的极性标识，如L、N等。
在接线时，要确保电缆的相应导线与电表的接线端子相匹配，不要接反极性，以免影响电表的正常运行。
另外，接线时要注意电缆的截面积是否符合要求。
电表的额定电流和额定电压决定了接线电缆的截面积，过小的电缆截面积会导致电缆发热，影响电能计量的准确性，甚至造成安全隐患。
因此，在接线时，要选择合适截面积的电缆，确保电能传输的安全可靠。
最后，接线完成后，要进行接线测试。
接线测试包括电表的功能测试和电能计量测试。
功能测试主要是检查电表的各项功能是否正常，如电流、电压、功率因数等。
电能计量测试则是检查电表的计量准确性，通过接入标准负载进行电能计量测试，确保电表的计量结果符合要求。
总之，电表的接线方法对于电能计量至关重要。
正确的接线方法可以保证电表的正常运行和电能计量的准确性，同时也可以确保电力系统的安全稳定运行。
因此，在接线时，一定要严格按照电表的接线图纸进行接线，并注意接线的安全和可靠性。
接线完成后，还要进行相应的测试，确保电表的正常运行和计量准确性。
家用电表的2种接线方法
家用电表的2种接线方法
家用电表是家庭电路中必不可少的元器件之一，用于测量电能的使用情况。
在安装家用电表时，有两种不同的接线方法可供选择。
第一种接线方法是串联接线。
这种方法将电表安装在电路的主线上，即电源线和负载线之间。
当电流通过电路时，它会流经电表并被测量。
这种接线方法的优点是测量精度较高，但需要切断电路进行安装。
第二种接线方法是并联接线。
这种方法将电表连接到电路的分支线上，即负载线和地线之间。
电流不会流经电表，而是通过分支线流过去。
这种接线方法的优点是安装简单，无需切断电路，但测量精度较低。
选择何种接线方法取决于实际情况。
如果需要测量精度较高的电能使用情况，建议采用串联接线方法。
如果安装简单、不希望切断电路，可以选择并联接线方法。
无论采用哪种方法，务必按照电表说明书上的指示进行正确安装，以确保测量精度和电路安全。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
220v电表怎么接线?如何接单相电表?普通家用电表怎么接
线
单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动……单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。
由于电度表的型号不同，各类型的电表在铅封盖内都有4各端子的接线图。
以下是家用电表接法图。
家用电表接线原理图如下：
电表的接法一：直接接入法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。
直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号。
接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。
无论何种接法，相线（火线）必须接入电表的电流线圈的端子。
由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。
电表的接法二：经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。
接法有两种：
（1）单相电度表内5和1端未断开时的接法。
由于表内短接片没有断开，所以互感器的K2端子禁止接地。
如下图
（2）单相电度表内5和1端短接片已断开时的接法。
由于表内短接片已断开，所以互感器的K2端子应该接地。
同时，电压线圈应该接于电源两端。
以上就是电表的接法，以及家用电表接线图。
