电子产品装配与工艺实训心得总结报告(6篇)在电子产品装配实训中，我深刻认识到了技术细节的重要性。
只有仔细分析每个零部件的安装方法，仔细调试每个连接，才能确保整个产品能够良好运行。
此外，在实践中我发现，了解电子元件的性能参数和功能是必不可少的。
只有了解每个元件的特点和使用条件，才能更好地应用它们。
此外，团队合作也是非常重要的。
每个团队成员都有自己的优点和缺点，只有充分发挥各自的优势，才能高效率地完成任务。
因此，团队成员之间的沟通和协调是至关重要的。
总之，电子产品装配实训让我体会到了实践的重要性，并认清了要做好细节工作的必要性。
同时，团队合作也让我学到了很多。
电子产品工艺实训让我学到了很多关于生产制造的知识。
其中，最让我印象深刻的是生产工艺的流程。
不同的生产工艺不仅需要不同的设备和材料，也需要不同的安全措施和生产管理。
例如，对于印刷电路板这种生产工艺，我们需要先设计电路板图纸，然后搭建生产线，接着进行清理、拓片、描绘图案等步骤，最后进行涂覆并硬化。
在实践中，我也认识到了安全意识的重要性。
因为某些设备存在安全隐患，因此我们需要在操作前先了解设备操作手册，并遵守安全操作规程。
此外，生产过程中还需要注意气温、湿度等因素，避免对生产工艺造成影响。
总之，电子产品工艺实训让我科学认识到了生产工艺的复杂性，同时更加注重了安全和细节工作。
在电子产品SMT贴装实训中，我认识到了精细和耐心的重要性。
贴装过程需要精准、细致地操作，需要对每个元件的型号和性质有清晰的认识。
同时，由于贴装精度要求高，因此需要对设备进行正确的设定和调试，以确保元件的位置准确无误。
在实践中，我学会了熟练掌握贴装的方法，如在元件尺寸小、引脚多的情况下，采用贴装机、孔盘等设备，提高贴装效率。
同时，我也了解到了SMT贴装的种类和优缺点。
大板SMT贴装可以提高工作效率，但因为成本高、工艺技术难度大，适合批量加工；小板SMT贴装适合生产小批量的高品质产品，因为其成本低、易于处理各种元器件。
电子产品装配与工艺实训心得总结报告（6篇）

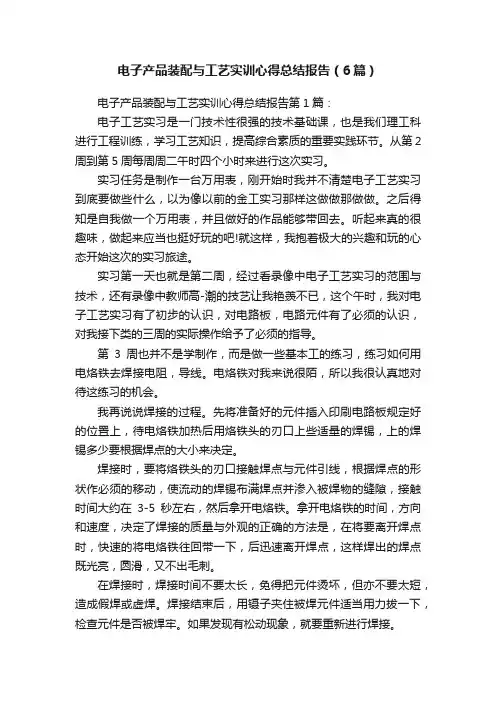

电子产品装配与工艺实训心得总结报告（6篇）电子产品装配与工艺实训心得总结报告第1篇：电子工艺实习是一门技术性很强的技术基础课，也是我们理工科进行工程训练，学习工艺知识，提高综合素质的重要实践环节。
