2016年浙江省高等职业技术教育招生考试电子电工试卷

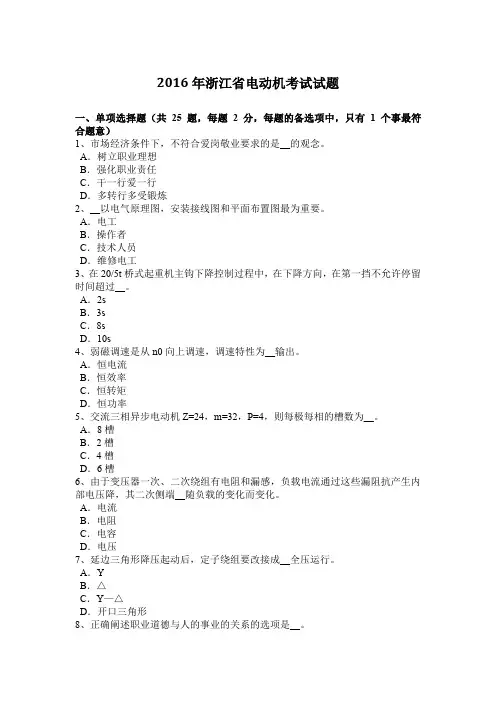

2016年浙江省电动机考试试题
2016年浙江省电动机考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、市场经济条件下，不符合爱岗敬业要求的是__的观念。
A．树立职业理想B．强化职业责任C．干一行爱一行D．多转行多受锻炼2、__以电气原理图，安装接线图和平面布置图最为重要。
A．电工B．操作者C．技术人员D．维修电工3、在20/5t桥式起重机主钩下降控制过程中，在下降方向，在第一挡不允许停留时间超过__。
A．2sB．3sC．8sD．10s4、弱磁调速是从n0向上调速，调速特性为__输出。
A．恒电流B．恒效率C．恒转矩D．恒功率5、交流三相异步电动机Z=24，m=32，P=4，则每极每相的槽数为__。
A．8槽B．2槽C．4槽D．6槽6、由于变压器一次、二次绕组有电阻和漏感，负载电流通过这些漏阻抗产生内部电压降，其二次侧端__随负载的变化而变化。
A．电流B．电阻C．电容D．电压7、延边三角形降压起动后，定子绕组要改接成__全压运行。
A．YB．△C．Y—△D．开口三角形8、正确阐述职业道德与人的事业的关系的选项是__。
A．没有职业道德的人不会获得成功B．要取得事业的成功，前提条件是要有职业道德C．事业成功的人往往并不需要较高的职业道德D．职业道德是人获得事业成功的重要条件9、X6132型万能铣床停止主轴时，按停止按钮SB1-1或SB2-1，切断接触器KM1线圈的供电电路，并接通主轴制动电磁离合器__，主轴即可停止转动。
A．HL1B．FR1C．QS1D．YC110、电器按工作电压分__两大类。
A．高压电器和低压电器B．一般电压电器和特低电压电器C．中压电器和高压电器D．普通电压电器和安全电压电器11、短路棒用来设定短路设定点，短路设定点由__完成设定。
A．维修人员B．机床制造厂C．用户D．操作人员12、交流三相异步电动机定子绕组各相首端应互差__电角度。
A．360B．180C．120D．9013、电气照明按其照明范围分为一般照明、局部照明和（）。
浙江省2016年4月高等教育自学考试电工原理试题
题3 2图
在题3 已知电源正序 , 且UA = 2 3 4. 4图所示的YY 连接的三相四线制对称电路中 , 2 0 每相阻抗 Z = 1 0 求负载吸收的有功功率 ㊁ 无功功率 ㊁ 视在功率 ㊂ 4 5 ʎ Ω,
题3 3图
㊃
0 ʎ V,
1 已知题3 ( ) = [2 3 5. 5图中的单口网络的电压ut R= 6 k Ω, ω L= 2 k Ω, ( ω 0+1 82 c o s3 t) ] V, ω C 求电流表 ㊁ 电压表及功率表的读数 ㊂ 8 k Ω, =1
题1 8图
引起的 ㊂
( / ) C. V m, Wb
( D. H, F)
涡流损耗 B.
上述说法都错 D. 第 3 页 (共 6 页 )
电工原理试题
非选择题部分
注意事项 : 用黑色字迹的签字笔或钢笔将答案写在答题纸上 , 不能答在试题卷上 ㊂ 二㊁ 填空题 ( 本大题共 1 每小题 1 分 , 共1 0 小题 , 0 分) 电阻是无记忆器件 , 电感和电容是 2 1. 值 RY = Ω㊂ 已知3个阻值为9 若要等效变换为 Y 形联接 , 则对应 Y 形联接下的阻 2 2. Ω 的电阻作 Δ 形联接 , 已知一理想线性电阻与理想线性电感的串联电路 , 电阻 R =1 电感 L =1 在一 2 3. 0 0 Ω, 0 0mH, 求题 2 2 4. 4 图电路中等效电感 Le q= 频率为 2 该串联电路的总复阻抗是 0 0 H z的正弦交流电源激励下 , ㊂ W㊂ 器件 ㊂
电工原理试题
单口网络如题 5 图所示 , 则 a㊁ 5. b 端口的等效电阻 Re q= B. 1 5 Ω A. 4 Ω
C. 2 0 Ω
网孔法中的互电阻 6. 可正可负 C. 恒正 A.
宁波市高等职业技术教育招生考试模拟试卷电工电子-答案word版本
宁波市2016年高等职业技术教育招生考试模拟试卷电工电子-答案宁波市2016年高等职业技术教育招生考试模拟试卷（4月）《电工电子》参考答案及评分标准第一部分基础理论（含电路基础和模拟电路，满分90分）一、单项选择题（本大题共10小题，每小题3分，共30分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。
1 2 3 4 5 6 7 8 9 10A D D C C D D C C A二、填空题（本大题共10小题，每空格2分，共20分）11．1:2-︒12．9013．500Ω14．0.005F15．16Ω16．抑制零漂17．取样电路18．反向击穿19．左20．14.14V三、综合题（本大题共4小题，每小题10分，共40分。
要求写出主要计算步骤。
）21．解：由题意得333212R U I A R === （1分） 2231028R R U E U V =-=-=（1分）222842R U I A R ===（1分） 123413I I I A =-=-=（1分）51112183284R R U E I R U V =--=-⨯-=（1分）45241014R R U U E V =+=+=（1分）44414 2.85R U I A R ===（1分） 5143 2.80.2I I I A =-=-=（1分）5554200.2R U R I ===Ω（2分） 22．解：由题意得100U V ===（1分） 100250C C U I A X ===（1分） 100502U z I ===Ω（2分） Q 电路为感性电路30X ∴===Ω（2分）305080L C X X X =+=+=Ω（2分）800.8100LX L H ω===（2分） 23．解：由题意得（1）0.7BEQ U V =（1分）120.728.25400CC BEQBQ B V U I A R kμ--===（1分） 5028.25 1.4125CQ BQ I I mA β=•=⨯=（1分）12 1.41254 6.35CEQ CC CQ C U V I R V =-•=-⨯=（1分） (2)（2分）(3)2626300300 1.2228.25be BQ mV mV r k I Aμ=+=+≈Ω //400//1.22 1.22i B be r R r k k k ==≈Ω（1分）04C r R k ==Ω（1分）//4//450821.22C L u be R R k k A r kβ=-=-⨯≈-（1分） (4)若静态工作点偏低，应调整B R ，调小B R 。
浙江省2016年下半年电工安全考试试题
浙江省2016年下半年电工安全考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、变压器具有改变__的作用。
A．交变电压B．交变电流C．变换阻抗D．以上都是2、公差带出现了交叠时的配合称为__配合。
A．基准B．间隙C．过渡D．过盈3、移动式电动工具用的电源线，应选用的导线类型是__。
A．绝缘软线B．通用橡套电缆C．绝缘电线D．地埋线4、MOSFET适用于__。
A．8～50kHzB．50～200kHzC．50～400kHzD．100kW以下5、过渡时间T，从控制或扰动作用于系统开始，到被控制量n进入__稳定值区间为止的时间称为过渡时间。
A．±2B．±5C．±10D．±156、使接口发出信号后自动撤除，信号持续时间可由程序设定；如果程序未设定，系统默认持续时间为__s。
A．1B．0.8C．0.6D．0.47、三相绕线式异步电动机起动用的频敏变阻器，起动过程中其等效电阻的变化是从大到小，其电流变化是__。
A．从大到小B．从小到大C．恒定不变D．从小稍为增大8、可编程序控制器采用大规模集成电路构成的微处理器和__来组成逻辑部分。
A．运算器B．控制器C．存储器D．累加器9、电工指示按仪表测量机构的结构和工作原理分，有__等。
A．直流仪表和交流仪表B．电流表和电压表C．磁电系仪表和电磁系仪表D．安装式仪表和可携带式仪表10、三相半波可控整流电路其最大移相范围为150°，每个晶闸管最大导通角为__。
A．60°B．90°C．120°D．150°11、如果发电机的电流达到额定值而其电压不足额定值，则需__线圈的匝数。
A．减小淬火变压器一次B．增大淬火变压器一次C．减小淬火变压器二次D．增大淬火变压器二次12、磁电系仪表的特点是__。
A．只能测直流B．只能测交流C．只能测脉动直流D．既可测直流，又可测交流13、进行接触器触点的整形修理时，当电流过大、灭弧装置失效、触点__或因触点弹簧损坏而导致初压力过小时，触点闭合或断开电路时会产生电弧。

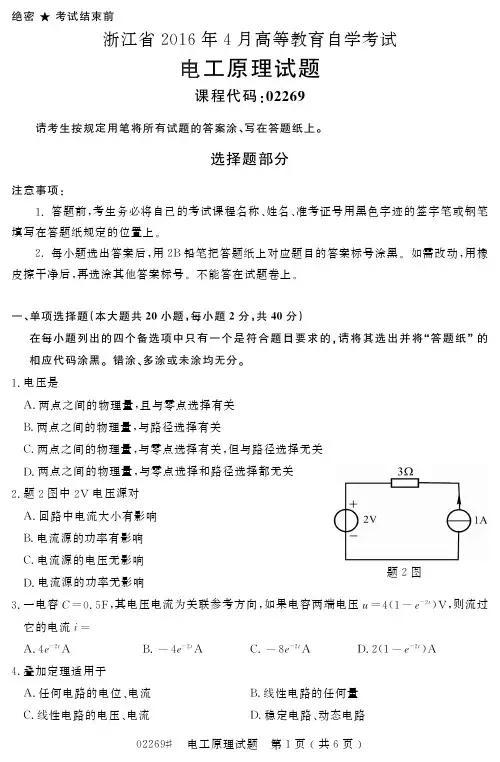

自学考试_浙江省2016年4月高等教育自学考试电工原理试题(02269)
频 率 为 200Hz的 正 弦 交 流 电 源 激 励 下 ,该 串 联 电 路 的 总 复 阻 抗 是
W。
24.求题24图电路中等效电感 Leq =
。
题 24 图
25.一台 Y型连接的三相电动机的总功率为3.3kW,相电压为220V,线电流为6.1A,则此电动
机的功率因素为
。
26.通 过 电 阻R=5Ω 中 的 电 流i(t)=4cos(ωt+45°)+2cos(2ωt+60°)A,该 电 路 吸 收 的 有 功 功
B.线 性 电 路 的 任 何 量
C.线 性 电 路 的 电 压 、电 流
D.稳 定 电 路 、动 态 电 路
02269# 电工原理试题 第1页 (共6页 )
5.单口网络如题5图所示,则a、b 端口的等效电阻Req = A.4Ω
B.15Ω
C.20Ω
D.25Ω 6.网 孔 法 中 的 互 电 阻
题5图
C.三 相 电 源 大 小 相 等 ,彼 此 相 位 差 120°,三 相 负 载 大 小 相 等 且 相 位 相 同
D.三 相 电 源 大 小 相 等 ,彼 此 相 位 差 120°,三 相 负 载 大 小 相 等
02269# 电工原理试题 第2页 (共6页 )
·
·
13.对称三相负载 △ 连接时,已知相电流IAB =0.5 -30°A,则线电流IA =
B.20V
C.28V
11.题11图所示i,=含理想变压器的电路,其入端阻抗 Z
A.20Ω
D.4V
B.40Ω
C.60Ω
D.80Ω
12.三 相 稳 态 电 路 对 称 的 条 件 是 A.三 相 电 源 大 小 相 等 ,三 相 负 载 大 小 相 等
浙江省2016年电气考试题

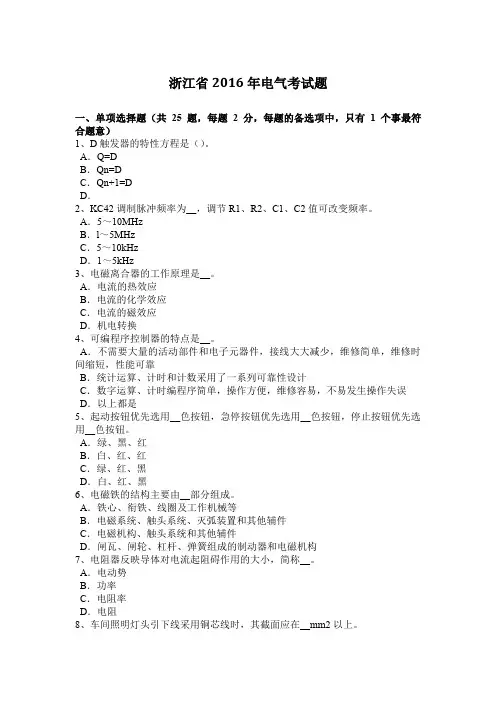

浙江省2016年电气考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、D触发器的特性方程是（）。
A．Q=DB．Qn=DC．Qn+1=DD．2、KC42调制脉冲频率为__，调节R1、R2、C1、C2值可改变频率。
A．5～10MHzB．l～5MHzC．5～10kHzD．1～5kHz3、电磁离合器的工作原理是__。
A．电流的热效应B．电流的化学效应C．电流的磁效应D．机电转换4、可编程序控制器的特点是__。
A．不需要大量的活动部件和电子元器件，接线大大减少，维修简单，维修时间缩短，性能可靠B．统计运算、计时和计数采用了一系列可靠性设计C．数字运算、计时编程序简单，操作方便，维修容易，不易发生操作失误D．以上都是5、起动按钮优先选用__色按钮，急停按钮优先选用__色按钮，停止按钮优先选用__色按钮。
A．绿、黑、红B．白、红、红C．绿、红、黑D．白、红、黑6、电磁铁的结构主要由__部分组成。
A．铁心、衔铁、线圈及工作机械等B．电磁系统、触头系统、灭弧装置和其他辅件C．电磁机构、触头系统和其他辅件D．闸瓦、闸轮、杠杆、弹簧组成的制动器和电磁机构7、电阻器反映导体对电流起阻碍作用的大小，简称__。
A．电动势B．功率C．电阻率D．电阻8、车间照明灯头引下线采用铜芯线时，其截面应在__mm2以上。
A．0.5B．0.75C．1D．2.59、变压器具有改变__的作用。
A．交变电压B．交变电流C．变换阻抗D．以上都是10、使接口发出信号后自动撤除，信号持续时间可由程序设定；如果程序未设定，系统默认持续时间为__s。
A．1B．0.8C．0.6D．0.411、为了使异步电动机能采用Y—△降压起动，电动机在正常运行时必须是__。
A．Y接法B．△接法C．Y/△接法D．延边三角形接法12、用绝缘电阻表逐相测量定子绕组与外壳的绝缘电阻，当转动摇柄时，指针指到零，说明绕组__。
A．击穿B．短路C．断路D．接地13、三相半波可控整流电路其最大移相范围为150°，每个晶闸管最大导通角为__。
浙江省2016年电气试题
浙江省2016年电气试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、用感应法寻找断线、相间低电阻短路故障很方便，但不宜寻找高电阻短路及__故障。
A．两相接地B．三相接地C．单相接地D．多相接地2、电气图形符号的形式有__种。
A．1B．2C．3D．43、伺服驱动过载可能是负载过大；或加减速时间设定过小；或__；或编码器故障（编码器反馈脉冲与电动机转角不成比例地变化，有跳跃）。
A．使用环境温度超过了规定值B．伺服电动机过载C．负载有冲击D．编码器故障4、速度继电器的作用是__。
A．限制运行速度B．速度计量C．反接制动D．能耗制动5、单相半波整流电路，加电容滤波器后，整流二极管承受的最高反向电压将__。
A．不变B．降低C．升高D．单相半波整流电路相同6、如果发电机的电流达到额定值而其电压不足额定值，则需__线圈的匝数。
A．减小淬火变压器一次B．增大淬火变压器一次C．减小淬火变压器二次D．增大淬火变压器二次7、F-40MR可编程序控制器，表示F系列__。
A．基本单元B．扩展单元C．单元类型D．输出类型8、职业道德的内容包括：职业道德意识、__和职业守则等。
A．行为B．职业道德行为C．思想行为D．规范9、使接口发出信号后自动撤除，信号持续时间可由程序设定；如果程序未设定，系统默认持续时间为__s。
A．1B．0.8C．0.6D．0.410、非独立励磁控制系统在__的调速是用提高电枢电压来提升速度的，电动机的反电动势随转速的上升而增加，在励磁回路由励磁调节器维持励磁电流为最大值不变。
A．低速时B．高速时C．基速以上D．基速以下11、控制盘的控制回路选择__mm2的塑料铜芯线，敷设控制盘和两个电动机、限位开关和直流电磁阀之间的管线。
A．0.75B．1C．1.5D．2.512、在市场经济条件下，职业道德具有__的社会功能。
A．鼓励人们自由选择职业B．遏制牟利最大化C．促进人们的行为规范化D．最大限度地克服人们受利益驱动13、多台交流电动机线路总熔体的额定电流，约等于线路上功率最大一台电动机电流的1.5～2.5倍，再加上其他电动机__的总和。
浙江省高等职业技术教育招生考试(电子电工试卷)
高等职业技术教育招生考试电子电工类试卷姓名______________ 准考证号码______________本试题卷共七大题。
全卷共10页。
满分300分，考试时间150分钟。
注意事项∶1、所有试卷均需在答题纸上作答。
未在规定区域内答题，每错一个区域扣卷面总分1分，在试卷和草稿纸上作答无效。
2、答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸和试卷上。
3、选择题每小题选出答案后，用2B 铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选其他答案标号。
非选择题用黑色字迹的签字笔或钢笔将答案写在答题纸上。
4．在答题纸上作图，可先使用2B 铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
第一部分 必做题(满分210分)一、单项选择题(本大题共20分，每小题4分，共80分)在每小题列出的四个备选答案中，只有一个是符合题目要求的。
错涂、多涂或未涂均无分。
1．实践证明，通过人体电流的频率为______时最危险。
( )A ．30～50HzB ．50～100HzC ．100～150HzD ．150～200Hz2．若将粗细均匀而电阻为36Ω的铜丝截成等长的三段，并联在一起，成为一根较粗的铜导线，则此导线的电阻值为( )A ．12ΩB ．108ΩC ．4ΩD ．1.33Ω3．如图所示，已知R 1＝R 3＝12Ω，R 2＝R 4＝R 5＝6Ω，则a 、b 两点间的等效电阻R ab 为( )题3图 题4图A ．8ΩB ．6ΩC ．12ΩD ．10Ω4．如图所示，已知I 1＝2A ，I 2＝3A ，I 5＝9A ，则I 6的大小为( )A ．6AB ．7AC ．8AD ．9A5．在纯电感电路中，电流的相位比电压的相位A ．超前π2B ．超前πC ．滞后π4D ．滞后π2 6．某电容器C 和一个20μF 的电容器串联，总电容为C 的13倍，那么电容器C 的容量是( ) A ．20μF B ．30μF C ．40μF D ．60μF7．一个电源分别接上2Ω和10Ω的负载电阻时，两个电阻上消耗的功率相等，则电源的内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝密♦考试结束前2016年4月浙江省高校招生职业技能理论考试电子与电工试题卷姓名:准考证号:本试题卷共六大题。
共9页。
满分150分，考试时间90分钟。
考生注意:1.答题前，请务必将自己的姓名、准考证号用黑色字迹的签字或钢笔分别镇写在试题卷和答题纸规定的位置上。
2.答题时，请按照答题纸上“注意事项”的要求，在答题纸相应的位置上现范作答，在本试题卷上的作答一律无效。
第一部分基础理论(必做题.满分90分)一．单选择题(本大题共10小题.每小题3分，共30分)在每小题列出的四个备选答案中.只有一个是符合题目要求的。
错涂、多涂或未涂均无分。
1.如图所示为两个电阻的伏安特性曲线，由图可确定A. Ra>RbB. Ra<RbC. Ra =RbD.Ra=1.Rb=0第1题图2.两个电阻，R1=8Ω, R2= 2Ω，并联在电路中,欲使这两个电阻消耗的功率相等,可行的办法是A.用一个阻值为2Ω的电阻与R2串联B.用一个阻值为6Ω的电阻与R2串联C.用一个阻值为6Ω的电阻与R1并联D.用一个阻值为2Ω的电阻与R1并联3.如图所示电路中，巳知R1=R3 =12Ω，R2=R4=R5=6Ω，. 则a,b两点间的等效电阻Rab为A.6 ΩB. 8ΩC.10 ΩD.12Ω第3题图第4题图4．如图所示电路中，E = 20V, R1=R2=5Ω, R3=R4=15Ω，忽略电源内阻，则该电路中A 点的点位是A.0VB.5VC.8VD.15V5.有一太阳能电池板，测得它的开路电压为800mV, 短路电流为40mA。
若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则电池板两端的电压是A. 0.10VB. 0.02VC. 0.03VD.0.04V6.用万用表电阻挡判别小功率三极管价的引脚与管型时，应把电阻挡拨到A. R⨯1B. R⨯10C. R x l00或 R⨯1KD. R⨯10K7.有一单相桥式整流电路，电源变压器的二次侧电压为15V.负载阻值为100Ω，则整流后输出电压为A.6.75VB.13.5VC.15VD. 21. 2V8.由NPN管组成的单级共射极放大电路，当输人正弦波电压时，输出电压U0的波形如图所示。
可确定输出波形A. 交越失真B.截止失真C.饱和失真D.正常放大9.如图所示电路，VT1和VT 2管的饱和管压降|Uces|=3V, Ucc=15V, RL=8Ω. 静态时, 晶体管发射极电位 V EQ 为A.0 VB. 7. 5VC. 15VD.30V 10.下列集成稳压器中·属于负电压输出的固定式三端集成稳压器是A. CW317B. CW337C. CW7805D. CW7909 二、填空题(本大题共10小题，每小题2分，共20分)11.如图所示电路中。
每个电容器的容量均为200pF, S 断开时，总电容C ab = ; S 合上时，总电容C ab = .12.如图所示电路，已知 I 1=2 A I 2=3 A, I 5 = 9 A ，则I 6的大小为13.RL 串联正弦交流电路中，电源频率 f=50 Hz, U L = 2 U R , R=10Ω，则L 为 14.有一三相四线制供电系统，若线电压为220 V ，则相电压为15.如图所示电路中，R1 =4Ω，电源电动势 E=36 V ，内阻r=0.5 Ω, R2是阻值在0到10 Ω之间可调的变阻器，若要使变阻器消耗的功率最大，R2 = ;若要使R1消耗的功率最大，R2= .16.整流是将交流电变换为脉动直流电的过程，可以利用二极管的 特性实现整流。
17.有一整流电路，设整流后负载电流平均值为I L ,，若流过一只二极管的电流平均值第8题图第9题图第11题图 第15题图第12题图I D= I L,，则此电路为单相整流电路。
18.在稳压二极管并联型稳压电源电路的安装与测试中，若将稳压二极管接反，则输出电压将会 (填“增大”或“减小”)。
19.可调式三端集成稳压电源电路中，电位器R P和电阻 R1组成电阻分压器，接在集成稳压器的输出端与端之间，改变R P可调节输出电压的大小。
20.将放大电路输出信号的一部分或全部，通过某些方式送回到输入端，来改变净输入量的过程称为三、综合题(本大题共4小题，每小题10分，共40分，要求写出主要计算步骤)21.如图所示电路，电阻R2 =R3=4Ω，开关S闭合时电压表的读数是2. 9 V，电流表的读数是0.5 A; 当S 断开时电压表的读数是3 V。
求:(1)电源的电动势和内阻;(2)电路中电阻R1的阻值。
22.有一RL,串联电路，已知电阻R=40Ω，在电路两端加上u=100√2sin220t V电压，测得电流有效值I = 2A。
求:（1）电路的X L,，功率因数；第21题图（2) 若将功率因数提高到1，可以采用何种方法? 计算选用元件参数。
23.如图所示电路，巳知 UCC=12V，电阻 RB1 = 20KΩ,RB2=10KΩ,RC=RE=RL=2KΩ,β=50,UBEQ≈0V,rbe≈1KΩ求：(1)静态工作点I BQ、I CQ、U CEQ(2)电压放大倍数A V。
第23题图24.如图⑴所示电路，设 A1、A2 为理想集成运算放大器， R2=R4=R5=10KΩ, R1=1KΩ, R3=R6=0.9KΩ, u i=20mV。
.求:(1)电路的输出电压U O1、U O;〔2)若用集成芯片 LM324 实现此电路功能，请根据图（1)完成图(2)接线图。
第24题图1第24题图2第二部分专业理论(A、B限做一项，满分60分）A.电子元器件、数字电路（电子专业做，满分60 分）四、单项选择题(本大题共 8 小题,每小题 3 分，共 24 分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。
错涂、多涂或未涂均无分。
25.有一只色环电阻器,在正确读数时色环顺序排列是“红、黄、黑、黑、棕”，它表示该电阻器的标称阻值为A.240ΩB.470ΩC.240kΩD.470kΩ26.有些电容器由于体积小，为了便于标注，习惯上省略其单位。
凡不带小数点的数值，若无标注标志单位，则表示其单位为A.FB.μFC.nFD. PF 27．如图所示为常用的贴片三极管，不管是NPN 型还是PNP型，单独一侧引脚“3”为A.基极B.集电极C.发射极D.触发极28.在数字电路中，有一逻辑关系为“入 0 出 1,入 1 出 0”,则属 于 A.与逻辑B.或逻辑C.非逻辑D.与非逻辑29.如图所示逻辑符号，其逻辑表达式 Y 为 A.Y=AB̅̅̅̅ B.Y=AB+AB ̅̅̅̅ C.Y=AB+A B̅ D.Y=A B+AB ̅ 30.在逻辑代数中，下列推断正确的是A.若 A+A=l ，则 A=1B.若 AB=AC,则 B=CC.若 A+l = l ，则 A=0D.若 A+B=A+C ，则 B=C31.NE555 集成电路②脚为A.电源负端B.触发端C.复位端D.输出端32.七段显示译码器，当译码器 7 个输出端状态为 abcdefg=0ll00ll 时（高电平有效），译码器 输入状态(8421BCD 码)应为 A. 0010 B. 0011 C. 0100 D. 0110五、填空題（本大题共 7 小题，每小题 3 分，共 21 分）33.电感器型号为 LGX1，其中L 表示 ，G 表示高频，X 表示小型。
34.如图所示为常见的二极管，其中有色环标志的—端 为二极管的 极。
35.8421BCD 编码为(001101100)8421 的十进制数为36.将 2n 个输入信号编成 n 位二进制代码的电路称为 37.能存放数据或信息的逻辑部件称为 。
38.JK 触发器在有效时钟脉冲的作用下，当 J=1,K=0 时，触发器输出 Q= 39.多谐振荡器是能自动输出 脉冲信号的振荡电路，它的振荡频率由外接 RC 元件决定。
第27题图第29题图第34题图六．综合题（本大题共 1 小题，15 分）40.如图（1）所示，电路由三个 D 触发器组成，Q2Q1Q0 初态为111.求：（1）按下表格式，列出 CP 脉冲作用下Q 2Q 1Q 0 的状态表； （2）按图（2）所示，根据 CP 脉冲画出 Q 2Q 1Q 0 的波形； （3）说明该电路的逻辑功能；(4)若 CP 脉冲的频率 f CP =80kHZ,求Q 2 端的信号周期 T Q2； （5）若给 S D 一个负脉冲，写出 Q 2Q 1Q 0的状态。
B.电工基础、电力拖动(电工专业做.满分60分)四、单项选择题（本大题共 8 小题，每小题 3 分，共 24 分）25、在能够通过低频信号的交流电路中，电容器、电感器与负载的连接关系为 A.电容器应该与负载串联，电感器应该与负载并联CP Q 2Q 1 Q 00 1 2 3 4 5 6 7第40题图第40题图2B.电容器和电感器都应该与负载串联C.电容器应该与负载并联，电感器应该与负载串联D.电容器和电感器都应该与负载并联26、在电压源与电流源等效变换过程中，下列说法错误的是A、电压源与电流源等效变换前后，内阻 r 阻值保持不变B、电压源与电流源等效变换对外电路等效，对内电路也等效C、将电压源变换成电流源时，内阻由串联改为并联D、理想电压源与理想电流源之间不能进行等效变换27、关于功率因数，下列说法错误的是A、提高功率因数可提高供电设备的电能利用率B、功率因数反映了电源功率的利用问题C、提高功率因数可减少线路上电能的损耗D、无功功率与视在功率的比值叫做功率因数28、三相异步电动机反接制动时，在定子绕组回路中串入对称电阻，限制制动转矩的同时，也限制A、制动电流B、启动电流C、制动电压D、启动电压29、通电延时型时间继电器，延时触头的动作情况是A、线圈通电时触点延时动作，断电时触点延时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点延时动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作30、有一台水泵电动机，其额定电压为 AC380V，额定电流为 12A，电动机启动电流为额定电流的 5.5 倍，电动机正常工作时不需要频繁启动。
若用熔断器为该电动机提供短路保护，熔断器熔体的额定电流应选用A、12AB、25AC、86AD、120A31、如图所示控制线路，两个电动机启动和停止的控制特点是A、先启动M2，再启动M1B 、两台电动机同时运行时，M1 可以单独停止C 、两台电动机同时运行时，M2 可以单独停止D 、两台电动机同时运行时，两台电动机只能同时停止32、T68 镗床的主运动是A. 工作台的旋转运动B.镗轴的旋转运动与花盘的旋转运动C.镗轴的旋转运动和轴向进给D.镗轴的轴向进给 五、填空题（本大题共 7 小题，每小题 3 分，共 21 分）33、如图所示三相交流电路中，三相负载对称。
