(四川地区)2017中考物理微专题四动态杠杆试题
2017年四川省广安市中考物理试卷(解析版)
2017年四川省广安市中考物理试卷一、单项选择题：（每小题1.5分，共18分）1．当人们坐在奔驰向前的动车上时，以车窗为参照物，下列说法正确的是（）A．车窗外的树木是向前运动的B．路面是静止的C．行李架上的行李是静止的D．坐在座位上的乘客是运动的2．以下关于声音的说法，错误的是（）A．打雷时先看到闪电后听到雷声B．声音可以在真空中传播C．人能听到的声音频率范围为20～20000HzD．声音可以传递能量3．下列关于能量转化的说法，正确的是（）A．发电机是把电能转化成机械能B．电动机是把机械能转化成电能C．电饭煲是把电能转化成机械能D．电铃是把电能转化成机械能4．以下实例属于减小摩擦的是（）A．用力捏自行车的刹车B．举重运动员在手上涂防滑粉C．短跑运动员穿上钉鞋D．变滑动摩擦为滚动摩擦5．刚从枪膛水平射出的子弹，所受外力突然全部消失，它将（）A．水平加速运动B．匀速下落C．静止D．水平匀速运动6．下列有关热和能的说法，正确的是（）A．物体对外做功，内能增大B．今天的天气很“热”是指的热量很高C．在热传递中，物体吸热内能增大D．燃料的热值跟燃料的质量有关7．在探究凸透镜成像规律的实验中，已知凸透镜的焦距为20cm，当烛焰、凸透镜、光屏位于如图所示的位置时，光屏上出现了清晰的像，这个像是（）A．倒立缩小的实像 B．倒立放大的实像C．倒立等大的实像 D．正立放大的虚像8．下列关于家庭电路的说法，错误的是（）A．电能表是用来测量用户消耗电能的工具B．测电笔可以用来判断火线和零线C．开关要接在零线和灯泡之间D．人体的安全电压是不高于36V9．照镜子时，你会在镜里看到另外一个“你”，镜里的这个“你”就是你的像。
关于这个像的说法，正确的是（）A．是一个正立的实像B．像到镜面的距离与物体到镜面的距离相等C．像是由光的直线传播形成的D．你后退时，镜中的像变小10．如图所示的电路，闭合开关，将滑动变阻器的滑片P向左移动时，下列分析正确的是（）A．电磁铁的上端为N极B．电磁铁的磁性逐渐增大C．弹簧测力计的示数逐渐减小D．断开开关，弹簧测力计的示数为零11．如图所示，通过滑轮组提升重100N的物体，在4s内物体提升了1m，不计机械自重及摩擦阻力，g取10N/kg，则下列说法正确的是（）A．绳的拉力是60N B．拉力的功率是20WC．拉力所做的功为120J D．绳子自由端向下移动了2m12．在如图所示的电路中，电源电压恒为9V，滑动变阻器R的规格为“20Ω 1A”，灯泡L上标有“6V 3W”的字样，假设灯丝的电阻不变。
中考复习专题——动态杠杆问题分析（课件ppt）
四、变式提升
1、如图所示，杠杆始终处于水平平衡状态，改变弹
簧测力计拉力的方向，使其从①→②→③。此过程中，
弹簧测力计的示数将( D )
A．逐渐变大
B．逐渐变小
C．先变大后变小 D．先变小后变大
【 提示】左侧力和力臂的乘积不变，当拉力的方向从①→②→③变 化的过程中，拉力的力臂先变大后变小，故拉力先变小后变大。
四 标示 用大括号勾出力臂，在旁边标上字母L1或L2，
分别表示动力臂或阻力臂
二、基础回顾
3、杠杆的平衡条件
杠杆的平衡条件：动力×动力臂＝阻力×阻力臂。
表达式：F1L1=F2L2。
三、题型分析
对动态杠杆问题主要有以下三种题型： 类型1：求最小动力 类型2：杠杆再平衡 类型3：力或力臂的变化
三、以题说法
【答案】B
类型3：力或力臂的变化问题
【方法归纳】此类型的题是在动力的作用点不变的情况下去分析 当动力的方向发生变化时动力臂的变化情况，所以关键是在于对 力臂大小变化的判断。对力臂大小的判断可以采用“极限法”， 如图当弹簧测力计逐渐向右倾斜到与杠杆水平重合时力臂为0， 由此可知这个过程中力臂是变小的，这种方法的优势就是能快速 做出判断，可以节约考试时间。力臂大小的判断也可以采用作图 法，分别将不同方向的力对应的力臂画出比较。
的是( B )
A．在位置2挂6个相同的钩码 B．在位置4挂2个相同的钩码 C．在位置4挂4个相同的钩码 D．在位置6挂2个相同的钩码
四、变式提升
2、如图所示，在调节平衡后的杠杆两侧，分别挂
上相同规格的钩码，杠杆处于平衡状态。如果两
侧各去掉一个钩码，则 A. 左端下降 B. 右端下降
（ ）A
C. 仍然平衡 D. 无法判断
四川省成都市2017年中考物理真题试题
A卷（共90分）第I卷（选择题，共28分）一、单项选择题（每小题2分，共28分）1. 下列事例中，为了减小压强的是（）A．书包要用宽的背带 B.在鞋底做上凹凸不平的花纹C．菜刀要经常磨一磨 D.拦河坝修成上窄下宽的形状【答案】A【考点定位】增大和减小压强的方法2．下列工具、物品或设施中，使用时利用了大气压强的是（）A．天平 B.塑料吸盘 C.船闸 D.密度计【答案】B【解析】试题分析：A．天平是利用了等臂杠杆的原理，不符合题意；B.塑料吸盘是利用了大气压强的原理，符合题意；C.船闸是利用了连通器的原理，不符合题意；D.密度计是利用了物体的漂浮条件，不符合题意。
故本题正确选项是B。
【考点定位】大气压的应用3．如图 1 所示，小秦改变了尺子伸出桌面的长度，用大小相同的力拨动尺子，尺子振动的快慢不同，听到的声音不同。
这表明（）A．音色与声振动的幅度有关 B．音调与声振动的频率有关C. 响度跟人与声的距离无关 D．声音只能在空气中传播【答案】B【考点定位】影响音调高低的因素。
4．关于电磁波，下列说法正确的是（）A．电磁波只能传递信息不能传递能量 B.光纤通信没有应用电磁波C．电磁波能在真空中传播 D.声波和可见光都属于电磁波【答案】C【解析】试题分析：电磁波既能传递信息，也能传递能量，选项A是错误的；光是电磁波，光纤通信利用了光的全反射，即就用了电磁波，选项B是错误的；电磁波不同于声波，能在真空中传播，选项C是正确的；声波不属于电磁波，选项D是错误的。
故本题正确选项是C。
【考点定位】电磁波的性质及应用。
5．“全国中小学安全教育平台”和物理学科都强调了安全用电。
下列做法符合安全用电要求的是（）A．选用插座时，所有家用电器都使用两孔插座B．更换灯泡时，不断开电开关C. 有人触电时，首先切断电D．用验电笔检验时，手指不接触笔尾金属体【答案】C【考点定位】安全用电常识。
6．将一小石头浸没在水中，放手后小石块沉入水底。
四川省德阳市2017年中考理综(物理部分)真题试题(含解析)
2017年四川省德阳市中考物理试卷一、选择题1．下列与声现象有关的说法中不正确的是（）A．宇航员之间在太空中不能直接对话，是因为真空不能传声B．汽车安装的倒车雷达是利用超声波工作的C．看电视时调节音量是为了改变声音的响度D．高速公路两旁的隔音板可防止噪声的产生2．下列有关运动和力的说法中，正确的是（）A．力是维持物体运动的原因B．物体受到平衡力作用，它一定是静止的C．力是改变物体运动状态的原因D．物体运动的速度越大，受到的力也越大3．下列数据中，最接近实际情况的是（）A．普通家用照明灯的工作电流约为2AB．家用手电筒的额定功率约为200WC．一节新干电池的电压约为1.5VD．电饭锅加热煮饭时的功率约为100W4．下列有关光学知识说法正确的是（）A．近视眼的矫正是佩戴合适的凸透镜B．用照相机照相时，景物在照相机镜头的二倍焦距以外C．人站在穿衣镜前看到自己在镜中的像是实像D．人通过放大镜看到的是物体正立放大的实像5．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L2短路D．电流表短路6．如图所示，叠放在一起的A、B、C三个石块处于静止状态，下列说法正确的是（）A．B石块受到A石块的重力和压力的作用B．B石块受到三个力的作用C．C石块对B石块的支持力和A石块对B石块的压力是一对平衡力D．A、B、C三个石块所受合力不为零7．如图所示，一质地均匀的圆柱形平底玻璃杯，置于水平桌面中央，杯内水中漂浮着一冰块，关于冰融化前后比较，下列说法正确的是（）A．玻璃杯对桌面的压强增加B．容器内液体的密度减小C．玻璃杯中液面的高度升高D．液体对容器底部的压强不变8．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的路程（s）～时间（t）图象如图所示，根据图象，下列判断正确的是（）A．物体10s时的速度大于4s时的速度B．0﹣6s拉力对物体所做的功大于6﹣12s拉力对物体所做的功C．0﹣6s拉力对物体做功的功率小于6﹣12s拉力对物体做功的功率D．0﹣6s物体所受的拉力大于6﹣12s物体所受的拉力二、填空题9．质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容乙液体的比热容（填“大于”、“等于”或“小于”）．如果乙液体的质量为1kg，初温为20℃，加热一段时间后温度升高到50℃，吸收的热量为1.26×105J，则乙液体的比热容为J/（kg•℃）．10．两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为．11．某建筑工地用如图所示的滑轮组提升重物，工人对绳的拉力F为400N，并能用10s的时间将96kg的重物匀速提升2m，则拉力F的功率为W，此时滑轮组的机械效率为%．（不计绳重和摩擦，取g=10N/kg）12．如图所示的电路中，电源电压为6V，电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“5V 2.5W”字样．闭合开关，将滑动变阻器的滑片移到阻值最大的位置，这时通过灯泡的电流为A；若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，则该电路能消耗的最大功率为W．（不考虑灯丝电阻的变化）13．如图甲所示，完全相同的A、B两物块叠放在水平桌面上，用F1=30N的水平力作用在B 物块上，AB一起做匀速直线运动，此时B物块所受的摩擦力为N；若将F2=50N的水平力按如图乙所示作用在A物块上，它们仍一起做直线运动，则地面对A物块的摩擦力为N．三、作图题14．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．15．如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．16．请在图中标出通电螺线管和小磁针的S极．17．潜水艇的上浮和下沉是通过什么方法来实现的？四、实验探究题18．刘伟同学为了探究“运动和力的关系”，设计了如图所示的斜面实验．（1）为了使小车在滑到水平面时的初速度相同，在实验中刘伟让小车从同一斜面的同一高度由静止开始滑下，刘伟采用的研究问题的方法是．（2）从甲、乙、丙三次实验小车所停位置情况看，图中小车所受阻力最大．（3）刘伟从实验推理可知，若水平面绝对光滑，则运动的小车会在水平面上做运动．（4）牛顿在前人研究成果的基础上，总结处牛顿第一定律，它的内容是：．19．王小军同学用如图1所示实物电路研究小灯泡的电阻，已知小灯泡的额定电压是3V．（1）图中部分导线已连好，请用笔画线代替导线将电路连接完整．（2）根据实物图在虚线方框内画出实验电路图．（3）将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2A，电压表的示数如图3所示，则电压表示数为V，此时灯丝的电阻为Ω．（4）改变滑动变阻器的电阻，经多次实验，测得多组电压、电流值如表所示，请根据表中数据，在图4中作出小灯泡的U﹣I图象．五、计算题20．小明家离学校2km，他以5km/h的速度步行上学，出发5分钟后小明父亲发现小明的教科书忘记带上，立即以10km/h的速度沿小明上学的方向骑车去追小明；求：（1）小明父亲经多少分钟能追上小明？（2）如果小明父亲发现小明忘记带教科书的同时，小明也发现自己的教科书忘记带上并立即掉头返回，问小明与父亲在途中相遇时离学校多少千米（小数点后保留2位有效数字）？21．如图所示，小灯泡L上标有“6V 3W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，变阻器R的最大电阻为120Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为R a，且R a：R0=6：5，灯L正常发光，电流表示数为I a．只闭合S2，移动滑片，当滑片置于b点时，电流表示数为I b．此时电压表示数与滑片置于a点时相等，I a：I b=5：3．（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R0和电源电压U；（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少？在电表的示数不超过量程，只闭合S2时，电路消耗的最小功率为多少？2017年四川省德阳市中考物理试卷参考答案与试题解析一、选择题1．下列与声现象有关的说法中不正确的是（）A．宇航员之间在太空中不能直接对话，是因为真空不能传声B．汽车安装的倒车雷达是利用超声波工作的C．看电视时调节音量是为了改变声音的响度D．高速公路两旁的隔音板可防止噪声的产生【考点】92：声音的传播条件；96：回声；9G：响度与振幅的关系；9L：防治噪声的途径．【分析】（1）声音的传播需要介质，真空不能够传声；（2）回声定位是根据回声到来的时间和方位，确定目标的位置和距离，即利用声音获得信息；（3）声音的强弱叫响度，影响响度的因素是发声体的振幅；（4）防治噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱．【解答】解：A、太空中没有空气，真空不能传声，因此两名宇航员在太空中不能直接对话．故A正确；B、汽车安装的倒车雷达是利用超声波回声定位的原理制成的，是根据回声到来的时间和方位，确定目标的位置和距离，即利用声音获得信息．故B正确；C、看电视时调节音量，声音强弱发生变化，所以改变的是声音的响度．故C正确；D、高速公路两旁的隔音板是在传播中减弱噪声，而不是为了防止噪声的产生．故D错误．故选B．2．下列有关运动和力的说法中，正确的是（）A．力是维持物体运动的原因B．物体受到平衡力作用，它一定是静止的C．力是改变物体运动状态的原因D．物体运动的速度越大，受到的力也越大【考点】6U：力与运动的关系．【分析】（1）物体的运动不需要力来维持，力是改变物体运动状态的原因；（2）平衡状态是指静止状态或匀速直线运动状态；（3）速度与受力无关．【解答】解：AC、力是改变物体运动状态的原因，而不是维持物体运动状态的原因，故A 错误，C正确；B、物体受到平衡力作用时，总保持匀速直线运动状态或静止状态，故B错误；D、物体受到的力越大，速度改变的越快，速度不一定大，故D错误．故选B．3．下列数据中，最接近实际情况的是（）A．普通家用照明灯的工作电流约为2AB．家用手电筒的额定功率约为200WC．一节新干电池的电压约为1.5VD．电饭锅加热煮饭时的功率约为100W【考点】HG：电流的大小；I1：电压；J7：电功率．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、家用照明灯的功率在60W左右，工作电流约0.3A；故A错误；B、家用手电筒的额定功率约10W，达不到200W；故B错误；C、一节新干电池的电压约为1.5V；符合实际；故C正确；D、电饭锅加热煮饭时的功率约为1000W以上；故D错误；故选C．4．下列有关光学知识说法正确的是（）A．近视眼的矫正是佩戴合适的凸透镜B．用照相机照相时，景物在照相机镜头的二倍焦距以外C．人站在穿衣镜前看到自己在镜中的像是实像D．人通过放大镜看到的是物体正立放大的实像【考点】BA：近视眼的成因与矫正办法；AI：平面镜的应用；B8：凸透镜成像的应用．【分析】（1）照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的；（2）掌握近视眼的成因及矫正，近视眼镜是凹透镜，对光线有发散作用；（3）平面镜成像特点之一：正立等大的虚像；（4）放大镜是根据物距小于焦距时，凸透镜成正立放大虚像的原理制成的．【解答】解：A、近视眼是晶状体的曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，因此利用了凹透镜对光的发散作用，故A错误；B、照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的，故照相时，被照者应站在镜头二倍焦距之外，故B正确；C、穿衣镜是平面镜，人站在穿衣镜前看到自己在镜中的像是正立等大的虚像，故C错误；D、放大镜是根据物距小于焦距时，凸透镜成正立放大虚像，故D错误．故选B．5．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L2短路D．电流表短路【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，所以在L1处有断路故障．【解答】解：由图可知，两灯串联，电压表测量L1两端的电压；闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1开路．故A正确．故选A．6．如图所示，叠放在一起的A、B、C三个石块处于静止状态，下列说法正确的是（）A．B石块受到A石块的重力和压力的作用B．B石块受到三个力的作用C．C石块对B石块的支持力和A石块对B石块的压力是一对平衡力D．A、B、C三个石块所受合力不为零【考点】6W：力的合成与应用；6R：平衡力的辨别．【分析】（1）以B物体为研究对象进行受力分析解答ABC；（2）平衡力的合力为零．【解答】解：AB、B石块受到竖直向下的重力、C石块对B的支持力、A石块对B石块的压力三个力的作用；故A错误，B正确；C、B石块处于静止状态，受到的力是平衡力即C石块对B的支持力与B石块受到竖直向下的重力和A石块对B石块的压力之和是一对平衡力，故C错误；D、A、B、C三个石块处于静止状态所受合力为零，故D错误．故选B．7．如图所示，一质地均匀的圆柱形平底玻璃杯，置于水平桌面中央，杯内水中漂浮着一冰块，关于冰融化前后比较，下列说法正确的是（）A．玻璃杯对桌面的压强增加B．容器内液体的密度减小C．玻璃杯中液面的高度升高D．液体对容器底部的压强不变【考点】83：压强大小比较；8S：物体的浮沉条件及其应用．【分析】（1）杯底对桌面的压强属于固体压强；可通过公式p==来完成．（2）冰熔化成水后，水的密度不变．（3）液体压强大小的比较，可通过公式p=ρgh来完成．【解答】解：A、冰块熔化前后，杯内物质的重力不变，杯子的重力不变；故桌面受到的压力（F=G总）就不变，杯子的底面积不变；根据固体的压强公式：p==得，桌面受压强不变，故A错误．B、冰熔化成水后，水的密度不变，故B错误；CD、根据阿基米德原理：F浮=G排（即排开水的重力G水即得F浮=G排水）；由于冰块漂浮，根据二力平衡知识，有F浮=G冰；故G冰=G排水；故冰块熔化前后，水面高度h不变；根据液体压强的公式：p=ρgh可得，由于水的高度h不变，故水对杯底的压强不变，故C 错误，D正确．故选D．8．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的路程（s）～时间（t）图象如图所示，根据图象，下列判断正确的是（）A．物体10s时的速度大于4s时的速度B．0﹣6s拉力对物体所做的功大于6﹣12s拉力对物体所做的功C．0﹣6s拉力对物体做功的功率小于6﹣12s拉力对物体做功的功率D．0﹣6s物体所受的拉力大于6﹣12s物体所受的拉力【考点】69：速度公式及其应用；6T：二力平衡条件的应用；EB：功的大小比较；FD：功率大小的比较．【分析】（1）由图象可得，物体处于平衡状态；物体处于静止或匀速直线运动状态时，受的是平衡力的作用，大小相等；（2）比较物体运动快慢的方法：运动相同的路程比时间，时间越短，速度越快；相同时间比路程，路程越长，速度越快；（3）从图象上分别读出0～6s和6～12s过程中通过的距离，根据W=FS比较拉力做功的多少；（4）根据P=Fv判断功率的变化．【解答】解：A、从图象上看，0～6s和6s～12s物体以不同的速度做匀速直线运动，而0～6s过程中通过的路程是3m，6～12s的过程中通过路程为1m，因为相同时间内通过的路程越多，速度越大，因此0～6s过程中的速度大于6～12s的过程中的速度，即4s时的速度大于10s时的速度，故A错误；B、从图中可以看出，0～6s过程中通过的距离为3m；6～12s的过程中通过的距离为1m；而拉力相同，由W=FS可知，0至6s内钢索拉力做的功大于6s至12s内钢索拉力做的功；故B正确；C、由于速度发生了改变，根据P=Fv可知，由0～6s过程中的速度大于6～12s的过程中的速度，0﹣6s拉力对物体做功的功率大于6﹣12s拉力对物体做功的功率，故C错误；D、因为物体做匀速直线运动，拉力等于阻力，0～6s物体所受的拉力等于6﹣12s物体所受的拉力，故D错误．故选B．二、填空题9．质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容小于乙液体的比热容（填“大于”、“等于”或“小于”）．如果乙液体的质量为1kg，初温为20℃，加热一段时间后温度升高到50℃，吸收的热量为1.26×105J，则乙液体的比热容为 4.2×103J/（kg•℃）．【考点】GG：热量的计算．【分析】（1）甲乙两种液体液体质量相等、初温相同、用两个完全相同的加热器加热时间相同时吸热也相同，利用热量的计算公式分析比热容关系；（2）已知物体的质量、初温和末温、吸收的热量，利用吸热公式Q吸=cm△t的变形求物质的比热容．【解答】解：（1）由题可知，同一加热器加热时间相同时，即两种液体吸收的热量相同，甲的温度升高的快；根据Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，比热容小的物质升温快；所以，甲的比热容小，乙的比热容大；（2）由Q吸=cm（t﹣t0）得，乙液体的比热容：c===4.2×103J/（kg•℃）．故答案为：小于；4.2×103．10．两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为2：1 ；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为1：2 ．【考点】IH：欧姆定律的应用．【分析】知道两电阻的两端允许所加的最大电压和允许通过的最大电流，根据欧姆定律求出两电阻的阻值．（1）将它们串联接入3V的电路中，通过它们的电流相等，根据欧姆定律求出甲乙两电阻两端的电压之比；（2）将它们并联接入同样的电路中，它们两端的电压相等，根据欧姆定律求出通过甲乙两电阻的电流之比．【解答】解：由I=可得，两电阻的阻值分别为：R甲===20Ω，R乙===10Ω，（1）将它们串联接入3V的电路中，因串联电路中各处的电流相等，所以，甲乙两电阻两端的电压之比：====；（2）将它们并联接入同样的电路中，因并联电路中各支路两端的电压相等，所以，通过甲乙两电阻的电流之比：===．故答案为：2：1； 1：2．11．某建筑工地用如图所示的滑轮组提升重物，工人对绳的拉力F为400N，并能用10s的时间将96kg的重物匀速提升2m，则拉力F的功率为240 W，此时滑轮组的机械效率为80 %．（不计绳重和摩擦，取g=10N/kg）【考点】F4：滑轮（组）的机械效率；FF：功率的计算．【分析】（1）知道拉力大小，由滑轮组结构得出承担物重的绳子股数n=3，则s=3h，利用W=Fs求拉力做功，再利用功率公式求拉力做功功率；总（2）知道物重G和提升的高度，利用W=Gh求有用功；再利用效率公式求滑轮组的机械效率．【解答】解：（1）由图知，n=3，则绳端移动的距离：s=3h=3×2m=6m，拉力F做的功：W总=Fs=400N×6m=2400J；拉力F做功的功率：P===240W；（2）重物的重力：G=mg=96kg×10N/kg=960N，有用功：W有用=Gh=960N×2m=1920J；滑轮组的机械效率：η=×100%=×100%=80%．故答案为：240；80．12．如图所示的电路中，电源电压为6V，电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“5V 2.5W”字样．闭合开关，将滑动变阻器的滑片移到阻值最大的位置，这时通过灯泡的电流为0.2 A；若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，则该电路能消耗的最大功率为 1.8 W．（不考虑灯丝电阻的变化）【考点】IH：欧姆定律的应用；JA：电功率的计算．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI=求出灯泡的电阻，将滑动变阻器的滑片移到阻值最大的位置时，根据电阻的串联和欧姆定律求出电路中的电流即为通过L的电流；（2）由灯泡的额定电压5V大于电压表的量程3V，则电压表的示数最大时电路中的电流最大，根据欧姆定律求出电路中的最大电流，利用P=UI求出该电路能消耗的最大功率．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）由P=UI=可得，灯泡的电阻：R L===10Ω，将滑动变阻器的滑片移到阻值最大的位置时，因串联电路中总电阻等于各分电压之和，且各处的电流相等，所以，通过灯泡的电流：I===0.2A；（2）因灯泡的额定电压5V大于电压表的量程3V，所以，当电压表的示数U L′=3V时，电路中的电流最大，则电路中的最大电流：I大===0.3A，则该电路能消耗的最大功率：P大=UI大=6V×0.3A=1.8W．故答案为：0.2；1.8．13．如图甲所示，完全相同的A、B两物块叠放在水平桌面上，用F1=30N的水平力作用在B 物块上，AB一起做匀速直线运动，此时B物块所受的摩擦力为30 N；若将F2=50N的水平力按如图乙所示作用在A物块上，它们仍一起做直线运动，则地面对A物块的摩擦力为30 N．【考点】7D：摩擦力的大小．【分析】此题应利用二力平衡的知识，求出摩擦力，摩擦力的大小与压力以及接触面的粗糙程度有关，而与推力无关．【解答】解：（1）甲图中推力在B上，以B为研究对象，B做匀速直线运动，所以其受到的推力F1与摩擦力平衡，B物块所受的摩擦力为30N；（2）乙图中推力作用在A上，此时接触的粗糙程度不变，压力也不变，因此摩擦力也不变，所以A所受的摩擦力仍为30N．故答案为：30；30．三、作图题14．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．【考点】A8：作光的反射光路图；AN：作光的折射光路图．【分析】根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，作出反射光线；根据光由空气斜射进入玻璃折射光线向法线偏折，折射角小于入射角作出折射光线．【解答】解：先过入射点作法线，在空气中法线的另一侧作出反射光线，注意反射角等于入射角；在玻璃中法线的另一侧作出折射光线，注意折射角小于入射角，如图所示：．15．如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．【考点】6H：力的示意图．【分析】小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向前滑动；木块受竖直向下的重力G、竖直向上平板的支持力F、水平向后的摩擦力f作用，从力的作用点，沿力的作用线作出力的示意图．【解答】解：原来物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向右滑动，收到水平向左的摩擦力；同时木块受竖直向下的重力G、平板对它竖直向上支持力F的作用，这两个力是一对平衡力，三个力的作用点都在物块的重心上，如图所示：16．请在图中标出通电螺线管和小磁针的S极．【考点】CB：安培定则．【分析】利用安培定则结合螺线管的绕向和电流的方向可以确定螺线管的磁极，进而利用磁极间的作用规律可以确定小磁针的N极．【解答】解：（1）电流从螺线管的右端流入，左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极．（2）小磁针静止时，由于受到通电螺线管的作用，小磁针的N极一定靠近螺线管的S极，即小磁针的左端为N极，右端为S极．答案如下图所示：17．潜水艇的上浮和下沉是通过什么方法来实现的？【考点】8S：物体的浮沉条件及其应用．【分析】本题目考查了潜水艇原理，潜水艇是通过改变自身重力来改变浮沉．【解答】答：潜水艇两侧有水仓，当向水仓中加水时，自身重力增加，即潜水艇浸入水中的体积会变大，直到水仓中装满水时，潜水艇全部浸没，即恰好处于悬浮状态，所以潜水艇是通过改变自身重力来改变浮沉；若潜水艇浸没后，再运动时，是靠潜水艇上的推进器完成的．四、实验探究题18．刘伟同学为了探究“运动和力的关系”，设计了如图所示的斜面实验．（1）为了使小车在滑到水平面时的初速度相同，在实验中刘伟让小车从同一斜面的同一高度由静止开始滑下，刘伟采用的研究问题的方法是控制变量法．（2）从甲、乙、丙三次实验小车所停位置情况看，甲图中小车所受阻力最大．（3）刘伟从实验推理可知，若水平面绝对光滑，则运动的小车会在水平面上做匀速直线运动．（4）牛顿在前人研究成果的基础上，总结处牛顿第一定律，它的内容是：一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态，除非作用在它上面的力迫使它改变这种运动状态．【考点】6N：阻力对物体运动影响的探究实验．【分析】（1）当小车从斜面的同一高度由静止开始滑下时，其重力势能相等，到达水平面时的动能相等，速度相同；（2）小车运动的距离长短与所受的摩擦力大小有关，小车运动的距离短，表明受到的摩擦力大；。
四川省德阳市2017年中考理综(物理部分)真题试题(含解析)
2017年四川省德阳市中考物理试卷一、选择题1．下列与声现象有关的说法中不正确的是（ ）A．宇航员之间在太空中不能直接对话，是因为真空不能传声B．汽车安装的倒车雷达是利用超声波工作的C．看电视时调节音量是为了改变声音的响度D．高速公路两旁的隔音板可防止噪声的产生2．下列有关运动和力的说法中，正确的是（ ）A．力是维持物体运动的原因B．物体受到平衡力作用，它一定是静止的C．力是改变物体运动状态的原因D．物体运动的速度越大，受到的力也越大3．下列数据中，最接近实际情况的是（ ）A．普通家用照明灯的工作电流约为2AB．家用手电筒的额定功率约为200WC．一节新干电池的电压约为1.5VD．电饭锅加热煮饭时的功率约为100W4．下列有关光学知识说法正确的是（ ）A．近视眼的矫正是佩戴合适的凸透镜B．用照相机照相时，景物在照相机镜头的二倍焦距以外C．人站在穿衣镜前看到自己在镜中的像是实像D．人通过放大镜看到的是物体正立放大的实像5．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（ ）A．灯泡L1开路 B．灯泡L2开路 C．灯泡L2短路 D．电流表短路6．如图所示，叠放在一起的A、B、C三个石块处于静止状态，下列说法正确的是（ ）A．B石块受到A石块的重力和压力的作用B．B石块受到三个力的作用C．C石块对B石块的支持力和A石块对B石块的压力是一对平衡力D．A、B、C三个石块所受合力不为零7．如图所示，一质地均匀的圆柱形平底玻璃杯，置于水平桌面中央，杯内水中漂浮着一冰块，关于冰融化前后比较，下列说法正确的是（ ）A．玻璃杯对桌面的压强增加 B．容器内液体的密度减小C．玻璃杯中液面的高度升高 D．液体对容器底部的压强不变8．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的路程（s）～时间（t）图象如图所示，根据图象，下列判断正确的是（ ）A．物体10s时的速度大于4s时的速度B．0﹣6s拉力对物体所做的功大于6﹣12s拉力对物体所做的功C．0﹣6s拉力对物体做功的功率小于6﹣12s拉力对物体做功的功率D．0﹣6s物体所受的拉力大于6﹣12s物体所受的拉力二、填空题9．质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容 乙液体的比热容（填“大于”、“等于”或“小于”）．如果乙液体的质量为1kg，初温为20℃，加热一段时间后温度升高到50℃，吸收的热量为1.26×105J，则乙液体的比热容为 J/（kg•℃）．10．两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为 ；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为 ．11．某建筑工地用如图所示的滑轮组提升重物，工人对绳的拉力F为400N，并能用10s的时间将96kg的重物匀速提升2m，则拉力F的功率为 W，此时滑轮组的机械效率为 %．（不计绳重和摩擦，取g=10N/kg）12．如图所示的电路中，电源电压为6V，电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“5V 2.5W”字样．闭合开关，将滑动变阻器的滑片移到阻值最大的位置，这时通过灯泡的电流为 A；若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，则该电路能消耗的最大功率为 W．（不考虑灯丝电阻的变化）13．如图甲所示，完全相同的A、B两物块叠放在水平桌面上，用F1=30N的水平力作用在B 物块上，AB一起做匀速直线运动，此时B物块所受的摩擦力为 N；若将F2=50N的水平力按如图乙所示作用在A物块上，它们仍一起做直线运动，则地面对A物块的摩擦力为 N．三、作图题14．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．15．如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．16．请在图中标出通电螺线管和小磁针的S极．17．潜水艇的上浮和下沉是通过什么方法来实现的？四、实验探究题18．刘伟同学为了探究“运动和力的关系”，设计了如图所示的斜面实验．（1）为了使小车在滑到水平面时的初速度相同，在实验中刘伟让小车从同一斜面的同一高度由静止开始滑下，刘伟采用的研究问题的方法是 ．（2）从甲、乙、丙三次实验小车所停位置情况看， 图中小车所受阻力最大． （3）刘伟从实验推理可知，若水平面绝对光滑，则运动的小车会在水平面上做 运动．（4）牛顿在前人研究成果的基础上，总结处牛顿第一定律，它的内容是： ． 19．王小军同学用如图1所示实物电路研究小灯泡的电阻，已知小灯泡的额定电压是3V．（1）图中部分导线已连好，请用笔画线代替导线将电路连接完整．（2）根据实物图在虚线方框内画出实验电路图．（3）将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2A，电压表的示数如图3所示，则电压表示数为 V，此时灯丝的电阻为 Ω．（4）改变滑动变阻器的电阻，经多次实验，测得多组电压、电流值如表所示，请根据表中数据，在图4中作出小灯泡的U﹣I图象．次数 1 2 3 4 5 电流/A 0.06 0.1 0.15 0.18 0.2 电压/V 0.3 0.5 1 2 2.5五、计算题20．小明家离学校2km，他以5km/h的速度步行上学，出发5分钟后小明父亲发现小明的教科书忘记带上，立即以10km/h的速度沿小明上学的方向骑车去追小明；求：（1）小明父亲经多少分钟能追上小明？（2）如果小明父亲发现小明忘记带教科书的同时，小明也发现自己的教科书忘记带上并立即掉头返回，问小明与父亲在途中相遇时离学校多少千米（小数点后保留2位有效数字）？ 21．如图所示，小灯泡L上标有“6V 3W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，变阻器R的最大电阻为120Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为R a，且R a：R0=6：5，灯L正常发光，电流表示数为I a．只闭合S2，移动滑片，当滑片置于b点时，电流表示数为I b．此时电压表示数与滑片置于a点时相等，I a：I b=5：3．（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R0和电源电压U；（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少？在电表的示数不超过量程，只闭合S2时，电路消耗的最小功率为多少？2017年四川省德阳市中考物理试卷参考答案与试题解析一、选择题1．下列与声现象有关的说法中不正确的是（ ）A．宇航员之间在太空中不能直接对话，是因为真空不能传声B．汽车安装的倒车雷达是利用超声波工作的C．看电视时调节音量是为了改变声音的响度D．高速公路两旁的隔音板可防止噪声的产生【考点】92：声音的传播条件；96：回声；9G：响度与振幅的关系；9L：防治噪声的途径．【分析】（1）声音的传播需要介质，真空不能够传声；（2）回声定位是根据回声到来的时间和方位，确定目标的位置和距离，即利用声音获得信息；（3）声音的强弱叫响度，影响响度的因素是发声体的振幅；（4）防治噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱．【解答】解：A、太空中没有空气，真空不能传声，因此两名宇航员在太空中不能直接对话．故A正确；B、汽车安装的倒车雷达是利用超声波回声定位的原理制成的，是根据回声到来的时间和方位，确定目标的位置和距离，即利用声音获得信息．故B正确；C、看电视时调节音量，声音强弱发生变化，所以改变的是声音的响度．故C正确；D、高速公路两旁的隔音板是在传播中减弱噪声，而不是为了防止噪声的产生．故D错误． 故选B．2．下列有关运动和力的说法中，正确的是（ ）A．力是维持物体运动的原因B．物体受到平衡力作用，它一定是静止的C．力是改变物体运动状态的原因D．物体运动的速度越大，受到的力也越大【考点】6U：力与运动的关系．【分析】（1）物体的运动不需要力来维持，力是改变物体运动状态的原因；（2）平衡状态是指静止状态或匀速直线运动状态；（3）速度与受力无关．【解答】解：AC、力是改变物体运动状态的原因，而不是维持物体运动状态的原因，故A 错误，C正确；B、物体受到平衡力作用 时，总保持匀速直线运动状态或静止状态，故B错误；D、物体受到的力越大，速度改变的越快，速度不一定大，故D错误．故选B．3．下列数据中，最接近实际情况的是（ ）A．普通家用照明灯的工作电流约为2AB．家用手电筒的额定功率约为200WC．一节新干电池的电压约为1.5VD．电饭锅加热煮饭时的功率约为100W【考点】HG：电流的大小；I1：电压；J7：电功率．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案． 【解答】解：A、家用照明灯的功率在60W左右，工作电流约0.3A；故A错误；B、家用手电筒的额定功率约10W，达不到200W；故B错误；C、一节新干电池的电压约为1.5V；符合实际；故C正确；D、电饭锅加热煮饭时的功率约为1000W以上；故D错误；故选C．4．下列有关光学知识说法正确的是（）A．近视眼的矫正是佩戴合适的凸透镜B．用照相机照相时，景物在照相机镜头的二倍焦距以外C．人站在穿衣镜前看到自己在镜中的像是实像D．人通过放大镜看到的是物体正立放大的实像【考点】BA：近视眼的成因与矫正办法；AI：平面镜的应用；B8：凸透镜成像的应用．【分析】（1）照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的；（2）掌握近视眼的成因及矫正，近视眼镜是凹透镜，对光线有发散作用；（3）平面镜成像特点之一：正立等大的虚像；（4）放大镜是根据物距小于焦距时，凸透镜成正立放大虚像的原理制成的．【解答】解：A、近视眼是晶状体的曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，因此利用了凹透镜对光的发散作用，故A错误；B、照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的，故照相时，被照者应站在镜头二倍焦距之外，故B正确；C、穿衣镜是平面镜，人站在穿衣镜前看到自己在镜中的像是正立等大的虚像，故C错误；D、放大镜是根据物距小于焦距时，凸透镜成正立放大虚像，故D错误．故选B．5．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（ ）A．灯泡L1开路 B．灯泡L2开路 C．灯泡L2短路 D．电流表短路【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，所以在L1处有断路故障．【解答】解：由图可知，两灯串联，电压表测量L1两端的电压；闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1开路．故A正确． 故选A．6．如图所示，叠放在一起的A、B、C三个石块处于静止状态，下列说法正确的是（ ）A．B石块受到A石块的重力和压力的作用B．B石块受到三个力的作用C．C石块对B石块的支持力和A石块对B石块的压力是一对平衡力D．A、B、C三个石块所受合力不为零【考点】6W：力的合成与应用；6R：平衡力的辨别．【分析】（1）以B物体为研究对象进行受力分析解答ABC；（2）平衡力的合力为零．【解答】解：AB、B石块受到竖直向下的重力、C石块对B的支持力、A石块对B石块的压力三个力的作用；故A错误，B正确；C、B石块处于静止状态，受到的力是平衡力即C石块对B的支持力与B石块受到竖直向下的重力和A石块对B石块的压力之和是一对平衡力，故C错误；D、A、B、C三个石块处于静止状态所受合力为零，故D错误．故选B．7．如图所示，一质地均匀的圆柱形平底玻璃杯，置于水平桌面中央，杯内水中漂浮着一冰块，关于冰融化前后比较，下列说法正确的是（ ）A．玻璃杯对桌面的压强增加 B．容器内液体的密度减小C．玻璃杯中液面的高度升高 D．液体对容器底部的压强不变【考点】83：压强大小比较；8S：物体的浮沉条件及其应用．【分析】（1）杯底对桌面的压强属于固体压强；可通过公式p==来完成．（2）冰熔化成水后，水的密度不变．（3）液体压强大小的比较，可通过公式p=ρgh来完成．【解答】解：A、冰块熔化前后，杯内物质的重力不变，杯子的重力不变；故桌面受到的压力（F=G总）就不变，杯子的底面积不变；根据固体的压强公式：p==得，桌面受压强不变，故A错误．B、冰熔化成水后，水的密度不变，故B错误；CD、根据阿基米德原理：F浮=G排（即排开水的重力G水即得F浮=G排水）；由于冰块漂浮，根据二力平衡知识，有F浮=G冰；故G冰=G排水；故冰块熔化前后，水面高度h不变；根据液体压强的公式：p=ρgh可得，由于水的高度h不变，故水对杯底的压强不变，故C 错误，D正确．故选D．8．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的路程（s）～时间（t）图象如图所示，根据图象，下列判断正确的是（ ）A．物体10s时的速度大于4s时的速度B．0﹣6s拉力对物体所做的功大于6﹣12s拉力对物体所做的功C．0﹣6s拉力对物体做功的功率小于6﹣12s拉力对物体做功的功率D．0﹣6s物体所受的拉力大于6﹣12s物体所受的拉力【考点】69：速度公式及其应用；6T：二力平衡条件的应用；EB：功的大小比较；FD：功率大小的比较．【分析】（1）由图象可得，物体处于平衡状态；物体处于静止或匀速直线运动状态时，受的是平衡力的作用，大小相等；（2）比较物体运动快慢的方法：运动相同的路程比时间，时间越短，速度越快；相同时间比路程，路程越长，速度越快；（3）从图象上分别读出0～6s和6～12s过程中通过的距离，根据W=FS比较拉力做功的多少；（4）根据P=Fv判断功率的变化．【解答】解：A、从图象上看，0～6s和6s～12s物体以不同的速度做匀速直线运动，而0～6s过程中通过的路程是3m，6～12s的过程中通过路程为1m，因为相同时间内通过的路程越多，速度越大，因此0～6s过程中的速度大于6～12s的过程中的速度，即4s时的速度大于10s时的速度，故A错误；B、从图中可以看出，0～6s过程中通过的距离为3m；6～12s的过程中通过的距离为1m；而拉力相同，由W=FS可知，0至6s内钢索拉力做的功大于6s至12s内钢索拉力做的功；故B正确；C、由于速度发生了改变，根据P=Fv可知，由0～6s过程中的速度大于6～12s的过程中的速度，0﹣6s拉力对物体做功的功率大于6﹣12s拉力对物体做功的功率，故C错误；D、因为物体做匀速直线运动，拉力等于阻力，0～6s物体所受的拉力等于6﹣12s物体所受的拉力，故D错误．故选B．二、填空题9．质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容小于乙液体的比热容（填“大于”、“等于”或“小于”）．如果乙液体的质量为1kg，初温为20℃，加热一段时间后温度升高到50℃，吸收的热量为1.26×105J，则乙液体的比热容为 4.2×103J/（kg•℃）．【考点】GG：热量的计算．【分析】（1）甲乙两种液体液体质量相等、初温相同、用两个完全相同的加热器加热时间相同时吸热也相同，利用热量的计算公式分析比热容关系；（2）已知物体的质量、初温和末温、吸收的热量，利用吸热公式Q吸=cm△t的变形求物质的比热容．【解答】解：（1）由题可知，同一加热器加热时间相同时，即两种液体吸收的热量相同，甲的温度升高的快；根据Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，比热容小的物质升温快；所以，甲的比热容小，乙的比热容大；（2）由Q吸=cm（t﹣t0）得，乙液体的比热容：c===4.2×103J/（kg•℃）．故答案为：小于；4.2×103．10．两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为 2：1 ；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为 1：2 ．【考点】IH：欧姆定律的应用．【分析】知道两电阻的两端允许所加的最大电压和允许通过的最大电流，根据欧姆定律求出两电阻的阻值．（1）将它们串联接入3V的电路中，通过它们的电流相等，根据欧姆定律求出甲乙两电阻两端的电压之比；（2）将它们并联接入同样的电路中，它们两端的电压相等，根据欧姆定律求出通过甲乙两电阻的电流之比．【解答】解：由I=可得，两电阻的阻值分别为：R甲===20Ω，R乙===10Ω，（1）将它们串联接入3V的电路中，因串联电路中各处的电流相等，所以，甲乙两电阻两端的电压之比：====；（2）将它们并联接入同样的电路中，因并联电路中各支路两端的电压相等，所以，通过甲乙两电阻的电流之比：===．故答案为：2：1； 1：2．11．某建筑工地用如图所示的滑轮组提升重物，工人对绳的拉力F为400N，并能用10s的时间将96kg的重物匀速提升2m，则拉力F的功率为 240 W，此时滑轮组的机械效率为 80 %．（不计绳重和摩擦，取g=10N/kg）【考点】F4：滑轮（组）的机械效率；FF：功率的计算．【分析】（1）知道拉力大小，由滑轮组结构得出承担物重的绳子股数n=3，则s=3h，利用W=Fs求拉力做功，再利用功率公式求拉力做功功率；总（2）知道物重G和提升的高度，利用W=Gh求有用功；再利用效率公式求滑轮组的机械效率．【解答】解：（1）由图知，n=3，则绳端移动的距离：s=3h=3×2m=6m，拉力F做的功：W总=Fs=400N×6m=2400J；拉力F做功的功率：P===240W；（2）重物的重力：G=mg=96kg×10N/kg=960N，有用功：W有用=Gh=960N×2m=1920J；滑轮组的机械效率：η=×100%=×100%=80%．故答案为：240；80．12．如图所示的电路中，电源电压为6V，电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“5V 2.5W”字样．闭合开关，将滑动变阻器的滑片移到阻值最大的位置，这时通过灯泡的电流为 0.2 A；若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，则该电路能消耗的最大功率为 1.8 W．（不考虑灯丝电阻的变化）【考点】IH：欧姆定律的应用；JA：电功率的计算．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI=求出灯泡的电阻，将滑动变阻器的滑片移到阻值最大的位置时，根据电阻的串联和欧姆定律求出电路中的电流即为通过L的电流；（2）由灯泡的额定电压5V大于电压表的量程3V，则电压表的示数最大时电路中的电流最大，根据欧姆定律求出电路中的最大电流，利用P=UI求出该电路能消耗的最大功率． 【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）由P=UI=可得，灯泡的电阻：R L===10Ω，将滑动变阻器的滑片移到阻值最大的位置时，因串联电路中总电阻等于各分电压之和，且各处的电流相等， 所以，通过灯泡的电流： I===0.2A；（2）因灯泡的额定电压5V 大于电压表的量程3V， 所以，当电压表的示数U L ′=3V 时，电路中的电流最大， 则电路中的最大电流： I 大===0.3A，则该电路能消耗的最大功率： P 大=UI 大=6V×0.3A=1.8W． 故答案为：0.2；1.8．13．如图甲所示，完全相同的A、B 两物块叠放在水平桌面上，用F 1=30N 的水平力作用在B 物块上，AB 一起做匀速直线运动，此时B 物块所受的摩擦力为 30 N；若将F 2=50N 的水平力按如图乙所示作用在A 物块上，它们仍一起做直线运动，则地面对A 物块的摩擦力为 30 N．【考点】7D：摩擦力的大小．【分析】此题应利用二力平衡的知识，求出摩擦力，摩擦力的大小与压力以及接触面的粗糙程度有关，而与推力无关．【解答】解：（1）甲图中推力在B 上，以B 为研究对象，B 做匀速直线运动，所以其受到的推力F 1与摩擦力平衡，B 物块所受的摩擦力为30N；（2）乙图中推力作用在A 上，此时接触的粗糙程度不变，压力也不变，因此摩擦力也不变，所以A所受的摩擦力仍为30N．故答案为：30；30．三、作图题14．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．【考点】A8：作光的反射光路图；AN：作光的折射光路图．【分析】根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，作出反射光线；根据光由空气斜射进入玻璃折射光线向法线偏折，折射角小于入射角作出折射光线．【解答】解：先过入射点作法线，在空气中法线的另一侧作出反射光线，注意反射角等于入射角；在玻璃中法线的另一侧作出折射光线，注意折射角小于入射角，如图所示：．15．如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．【考点】6H：力的示意图．【分析】小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向前滑动；木块受竖直向下的重力G、竖直向上平板的支持力F、水平向后的摩擦力f作用，从力的作用点，沿力的作用线作出力的示意图．【解答】解：原来物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向右滑动，收到水平向左的摩擦力；同时木块受竖直向下的重力G、平板对它竖直向上支持力F的作用，这两个力是一对平衡力，三个力的作用点都在物块的重心上，如图所示：16．请在图中标出通电螺线管和小磁针的S极．【考点】CB：安培定则．【分析】利用安培定则结合螺线管的绕向和电流的方向可以确定螺线管的磁极，进而利用磁极间的作用规律可以确定小磁针的N极．【解答】解：（1）电流从螺线管的右端流入，左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极．（2）小磁针静止时，由于受到通电螺线管的作用，小磁针的N极一定靠近螺线管的S极，即小磁针的左端为N极，右端为S极．答案如下图所示：17．潜水艇的上浮和下沉是通过什么方法来实现的？【考点】8S：物体的浮沉条件及其应用．【分析】本题目考查了潜水艇原理，潜水艇是通过改变自身重力来改变浮沉．【解答】答：潜水艇两侧有水仓，当向水仓中加水时，自身重力增加，即潜水艇浸入水中的体积会变大，直到水仓中装满水时，潜水艇全部浸没，即恰好处于悬浮状态，所以潜水艇是通过改变自身重力来改变浮沉；若潜水艇浸没后，再运动时，是靠潜水艇上的推进器完成的．四、实验探究题18．刘伟同学为了探究“运动和力的关系”，设计了如图所示的斜面实验．（1）为了使小车在滑到水平面时的初速度相同，在实验中刘伟让小车从同一斜面的同一高度由静止开始滑下，刘伟采用的研究问题的方法是 控制变量法 ．（2）从甲、乙、丙三次实验小车所停位置情况看， 甲 图中小车所受阻力最大．（3）刘伟从实验推理可知，若水平面绝对光滑，则运动的小车会在水平面上做 匀速直线 运动．（4）牛顿在前人研究成果的基础上，总结处牛顿第一定律，它的内容是： 一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态，除非作用在它上面的力迫使它改变这种运动状态．【考点】6N：阻力对物体运动影响的探究实验．【分析】（1）当小车从斜面的同一高度由静止开始滑下时，其重力势能相等，到达水平面时的动能相等，速度相同；（2）小车运动的距离长短与所受的摩擦力大小有关，小车运动的距离短，表明受到的摩擦力大；（3）（4）当水平面是光滑的，小车不受摩擦力作用，小车的运动状态将不会改变，小车进。
【聚焦中考】中考物理 微专题复习4 动态杠杆 新人教版
微专题四动态杠杆一、最小力问题此类问题中“阻力×阻力臂”为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到：在杠杆上找一点(动力作用点)，使这点到支点的距离最远；动力方向应该是过该点且与该连线垂直的方向。
【例1】(2014，衢州)如图所示，杠杆OAB能绕O点转动，在A点挂一重物G，为保持杠杆在水平位置平衡，在B点分别作用的四个力中最小的是( )A．F1 B．F2 C．F3 D．F4【解析】由图可知，动力F3与OB垂直，则动力F3对应的动力臂就是OB，它是最长的动力臂。
由杠杆平衡条件F1L1＝F2L2可知，在阻力和阻力臂都一定的情况下，动力臂越长则动力越小。
因为F3对应的动力臂最长，所以F3最小。
故选C。
【答案】C【对应练习】1．(2014，襄阳)如图所示是安装在小区进出口的栏杆(粗细均匀的直杆)示意图，当在A处施加一个力F时，可将栏杆压到如图所示位置，请在图中画出此时最小压力F的示意图和重力G的力臂。
解：2．(2014，山西)为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂。
解：3．(2014，黄冈)如图所示是液压起重车的示意图。
使用时液压杆将起重臂顶起，可将重物吊起并安放到需要的地方。
请在图中分别画出：(1)重物对起重臂的作用力的示意图及该力的力臂；(2)液压杆对起重臂最小作用力的示意图。
解：二、力或力臂变化问题利用杠杆平衡条件F1l1＝F2l2和控制变量法，抓住不变量，分析变量之间的关系。
【例2】(2014，济宁改编)小梦在做探究杠杆平衡条件的实验时，先在杠杆两端挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示，若仍然使杠杆保持平衡，拉力的变化情况是( )A．变小 B．变大C．不变 D．无法确定【解析】利用杠杆平衡条件F1l1＝F2l2，本例题中钩码的重力(F2)和力臂(l2)不变，当弹簧测力计逐渐向右倾斜，动力臂(l1)减小，所以动力(F1)增大。
2017物理中考真卷2017年四川省成都市中考物理试卷(解析版)
2017年四川省成都市中考物理试卷一.单项选择题（每题2分）1．下列事例中，为了减小压强的是（）A．书包要用宽的背带B．在鞋底做上凹凸不平的花纹C．菜刀要经常磨一磨D．拦河坝修成上窄下宽的形状2．下列工具、物品或设施中，使用时利用了大气压强的是（）A．天平B．塑料吸盘C．船闸D．密度计3．如图所示，小秦改变尺子伸出桌面的长度，用大小相同的力拨动尺子，尺子振动的快慢不同，他听到的声音不同．这表明（）A．音色与声源振动的幅度有关 B．音调与声源振动的频率有关C．响度跟人与声源的距离无关 D．声音只能在空气中传播4．关于电磁波，下列说法正确的是（）A．电磁波只能传递信息不能传递能量B．光纤通信没有应用电磁波C．电磁波能在真空中传播D．声波和可见光都属于电磁波5．“全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合安全用电要求的是（）A．选用插座时，所有家用电器都使用两孔插座B．更换灯泡时，不断开电源开关C．有人触电时，首先切断电源D．用验电笔检验时，手指不接触笔尾金属体6．将一小石块浸没在水中，放手后小石块沉入水底，在小石块下沉过程中，下列分析正确的是（）A．浮力变大B．浮力变小C．浮力大于重力D．浮力小于重力7．如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（）A．该装置探究的是电动机的原理B．该装置探究的是发动机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变8．小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联 B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联9．关于家里的用电器，下列数据最符合实际的是（）A．白炽灯的正常工作电流约为0.1AB．遥控器的干电池电压约为220VC．空调制冷时的功率约为10WD．电扇正常工作1h耗电约为1KW•h10．如图，共享单车是节能环保的交通工具．关于小秦骑共享单车上学的情形，下列说法正确的是（）A．小秦骑行的速度最高可以达到50m/sB．小秦骑车匀速转弯时，运动状态没有发生改变C．小秦在骑行过程中，相对于路旁的建筑物是运动的D．小秦下坡时不蹬车，单车继续滑行是因为受到惯性11．母亲节，小秦为妈妈煮了一锅热气腾腾的面条，下列分析正确的是（）A．面条入锅后温度升高，内能增加B．煮面条时，主要通过做功的方式改变了面条的内能C．闻到了面条的香味，表明扩散只在气体中发生D．面条没有粘到一起，表明分子间有斥力12．关于原子核、核能，下列说法正确的是（）A．原子核由质子和电子组成B．原子核由中子和电子组成C．核电站利用核裂变获得核能 D．核能是可再生能源13．2017年4月20日19时41分35秒，“天舟一号”货运飞船在文昌航天发射中心由“长征七号遥二”运载火箭成功发射升空．在它们加速升空的过程中，关于火箭搭载的“天舟一号”货运飞船的能量下列说法正确的是（）A．机械能的总量不变B．机械能的总量变小C．动能不变D．重力势能变大14．小明根据下表所提供的数据得出了四个结论，其中正确的是（）A．液体的比热容一定比固体的比热容大B．同种物质发生物态变化后，比热容不变C．由于水的比热容大，白天海水温度比沙滩高D．2kg的水温度升高50℃，吸收的热量是4.2×105J二.填空题15．每年6月6日是全国“爱眼日”，今年“爱眼日”的主题是“‘目’浴阳光，预防近视”近视眼的成像示意图是如图的图，应该佩戴由透镜制成的眼镜来矫正．16．2017年5月18日，由中国自主研制的“直﹣19E”出口武装直升飞机首飞成功，如图所示，当直升机静止在水平停机坪上时，它受到的重力和地面对它的支持力是一对（选填“相互作用力”或“平衡力”），当直升机在竖直方向加速升空时，飞行员受到的合力（“向上”、“向下”或“为零”）17．在用伏安法测电阻的实验中，电压表的示数为4.8V，电流表的指针如图所示，则电流表的读数为A，被测电阻的阻值为Ω．18．冰箱内壁的霜是水蒸气凝华成的小冰晶凝华过程中要热量，市面上销售的“无霜”冰箱是通过加热系统短时升温，将霜（填一种物态变化名称）成水后马上恢复制冷因此“无霜”．19．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻，电压表示数．（两空都选择“变大”、“变小”或“不变”）20．北京和张家口将在2022年联合举办冬奥会．冰壶是比赛项目之一，冰壶比赛冰壶的最上面覆盖着一层特制的微小颗粒．如图所示，一名队员将冰壶掷出后，另外两名队员用冰刷刷冰面．目的是为了冰壶与冰面之间的摩擦，冰壶滑行的距离．（两空都选填“增大”或“减小”）21．探究“通电螺线管的磁场方向”后．小蛮总结出一条规则：如图所示，如果电路沿着我右臂弯曲的方向，那么我左手指的那一端就是螺线管的极，对一个已制好的电磁铁，可以通过来控制电磁铁磁性的有无．22．某款迷你电饭煲有加热和保温两档．其电路如图所示，已知R1=88Ω，R2=2112Ω．开关S置于（选填“1”或“2”）时是保温挡，保温10min产生的热量是J．三.作图与计算题23．如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角．24．如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．25．远距离货物流通大多采用集装箱运输，某规格的集装箱参数如下表所示．（1）若g=10N/kg，该集装箱装满货物时总质量为27.3t，则总重力为多少？（2）若该集装箱体所用材料密度ρ=2.5×103kg/m3，则该箱体所用材料体积为多少？26．如图所示，定值电阻R0=10Ω，滑动变阻器R的最大阻值为20Ω，灯泡L上标有“3V 0.6W”的字样．只闭合开关S、S1，并把R的滑片移到最右端，电流表的示数为0.1A．（1）电源电压为多少？（2）若三个开关都闭合，R的滑片移到最左端，此时电路的总功率为多少？四.实验与探究题27．在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路．（1）在连接电路中，开关应该处于（选填“闭合”或“断开”）状态．（2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是（选填“L1开路”、“L1短路”、“L2开路”、“L2短路”）．（3）故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出的结论为：串联电路两端的电压串联电路中各部分电路两端的电压之和．28．在“探究杠杆的平衡条件”实验中，每个钩码重力相等，杠杆刻度均匀．（1）平衡时，应该让杠杆静止在位置．（2）小周同学所在实验小组完成某次操作后，实验现象如图1所示，他们记录的数据为：动力F1=1.5N，动力臂L1=0.1m，阻力F2=1N，则阻力臂L2=m （3）下列四个因素中，不会带来实验误差的是A．铁架台自身的重力足够大B．单个钩码的重力不完全相等C．悬挂钩码的绳套重力偏大D．杠杆与转轴之间的摩擦偏大（4）小周同学所在实验小组在完成规定实验后，他们想进一步探究，如果杠杆受到F2、F3两个阻力，结构会怎样？通过实验，他们得到了如图2所示的结果．根据这个结果，可以初步得出，在这种情况下杠杆的平衡条件为：F1L1=．（F1、F2、F3的力臂分别用L1、L2、L3表示）五.选择题（每题2分，有的小题只有一个选项符合题目要求，有的小题有二个选项符合题目要求）29．成都正全面加强人居环境建设，让市民“望得见山，看得见水，记得住乡愁”，要实现这样的愿景，节能减排，使用新能源势在必行．下列说法不正确的是（）A．生物能、地热能、海洋能、太阳能都是新能源B．氢燃料发动机能够将化学能全部转化为机械能C．能源的大量消耗使人类面临严重的能源危机D．节能问题的核心是提高能量利用中的转化效率30．下列说法正确的是（）A．在“小孔成像”的实验中，离小孔越近的物体所成的像一定越大B．游泳运动员在平静的水面下看到游泳池边的物体可能变矮了C．蜡烛经凸透镜成像时，当蜡烛靠近透镜，蜡烛的像一定远离透镜D．小球沿水平方向运动，它在平面镜中的像可能沿竖直方向运动31．对甲、乙两种物质同时持续加热，其温度随时间变化的图象如图所示，下列说法正确的是（）A．甲物质的沸点一定是80℃B．乙物质的熔点一定是60℃C．甲物质在4﹣6min内一定持续吸收热量D．乙物质在6﹣10min内一定是固液共存态32．如图所示，小王通过滑轮组向高处提升重210N的物体，动滑轮重10N，定滑轮重15N，不计绳重及滑轮与轴之间的摩擦．8s内物体匀速上升4m，则该8s 内（）A．小王做的有用功为840J B．小王做的额外功为100JC．小王做功的功率为110W D．小王对绳子的拉力为70N33．如图所示，电源电压U不变．只闭合开关S1，滑动变阻器接入电路中的电阻为R A时，电压表的示数为U1，电流表的示数为I1，电阻R A的电功率为P A，滑动变阻器接入电路中的电阻为R B时，电压表的示数为U2=2V，同时闭合S1、S2，滑动变阻器接入电路中的电阻为R B时，电压表的示数为U3，电流表的示数为I3，电阻R B的电功率P B=0.675W，电路的总功率为P3．已知：R A=15Ω，R B=30Ω，P A：P B=8：9，U1：U3=2：1．则下列计算结果正确的是（）A．I1：I3=4：3 B．R1：R2=2：1 C．U=12V D．P3=0.9W六.综合题34．小王同学在科技创新活动中设计了一个可以测量金属滑片旋转角度的电路．如图1所示，把电阻丝EF弯成半圆形（电阻丝的电阻与其长度成正比），O为圆心，OP为一能够绕圆心O转动的金属滑片，P与EF接触良好．如图2所示，A为电流表（可选择A1：量程为100mA、内阻r1=4Ω或A2：量程为20mA、内阻r2=18Ω）；R为滑动变阻器，阻值变化范围为0～100Ω，保护电阻R0=40Ω，理想电源电压U=1.5V不变，电流表可看成一个能显示通过自身电流大小的定值电阻．选择合适的电流表，把E、O两个接线柱分别与M、N相接，为了从电流表上直接读出OP的旋转角度．请完成以下内容：（1）连接好电路后，将OP转到E端，闭合开关S，再调节滑动变阻器R使电流表示数为最大刻度值，此时电流表指针所指位置处标注的读数是0度．则电流表应选择（选填“A1”或“A2”）（2）保持滑动变阻器滑片位置不变，把OP转到F端，电流表的示数为7.5mA，此时电流表指针所指的位置处标注的读数是180度，则电流表最大刻度的一半处应标注的读数是度；电流表刻度值为mA处，应标注的读数是36度．（3）在完成其它标注后，小王同学发现表盘新的刻度值不均匀，为帮她解决这个问题，同学们用理想电压表设计了如下四个改进的电路，其中可行的两个是．35．如图1所示，置于水平地面的薄壁容器上面部分为正方体形状，边长l1=4cm，下面部分也为正方体形状，边长l2=6cm，容器总质量m1=50g，容器内用细线悬2，下表面与容器底面距离挂的物体为不吸水的实心长方体，底面积S物=9cml3=2cm，上表面与容器口距离l4=1cm，物体质量m2=56.7g．现往容器内加水，×103kg/m3，g=10N/kg．设水的质量为M，已知ρ水=1.0（1）当M=58g时，水面还没有到达物体的下表面，求此时容器对水平地面的压强；（2）当M=194g时，求水对容器底部的压力；（3）当0≤M≤180g时，求出水对容器底部的压力F随M变化的关系式，并在图2中作出F﹣M图象．2017年四川省成都市中考物理试卷参考答案与试题解析一.单项选择题（每题2分）1．下列事例中，为了减小压强的是（）A．书包要用宽的背带B．在鞋底做上凹凸不平的花纹C．菜刀要经常磨一磨D．拦河坝修成上窄下宽的形状【考点】85：减小压强的方法及其应用．【分析】（1）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强；（2）影响摩擦力的因素：压力和接触面的粗糙程度；（3）增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强；（4）液体的压强随深度的增加而増大．【解答】解：A、书包要用宽的背带，是在压力一定时，增大受力面积来减小压强，故A符合题意．B、在鞋底做上凹凸不平的花纹，是在压力一定时，增大接触面的粗糙程度来增大摩擦力，故B不符合题意；C、菜刀要经常磨一磨，是在压力一定时，减小受力面积来增大压强，故C不符合题意；D、拦河坝修成上窄下宽的形状是因为液体压强随深度的增加而増大，这样可承受更大的压强，故D不符合题意．故选A．2．下列工具、物品或设施中，使用时利用了大气压强的是（）A．天平B．塑料吸盘C．船闸D．密度计【考点】8J：大气压的综合应用．【分析】（1）天平是等臂杠杆；（2）吸盘式挂衣钩利用的是大气压强；（3）船闸是利用连通器原理．（4）密度计是用来测量液体密度的测量仪器，密度计在液体中漂浮，液体的密度越大，排开液体的体积越小．【解答】解：A、天平在使用时，能绕着固定点转动，动力臂等于阻力臂，是个等臂杠杆，与大气压无关．故A错误．B、将塑料吸盘紧压在光滑的墙上，把吸盘内的空气排出，大气压就把吸盘紧压在了墙上，在钩上可以挂衣服，故B正确；C、船闸利用了连通器原理，与大气压无关，故C错误；D、密度计的设计利用了物体的浮沉条件，与大气压无关，故D错误．故选B．3．如图所示，小秦改变尺子伸出桌面的长度，用大小相同的力拨动尺子，尺子振动的快慢不同，他听到的声音不同．这表明（）A．音色与声源振动的幅度有关 B．音调与声源振动的频率有关C．响度跟人与声源的距离无关 D．声音只能在空气中传播【考点】9D：频率及音调的关系．【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．【解答】解：尺子发出声音的音调与尺子振动快慢有关，（1）当尺子伸出桌面的长度越长时，振动越慢，发出声音的音调越低；（2）当尺子伸出桌面的长度越短时，振动越快，发出声音的音调越高；故探究的是音调与声源振动的频率的关系．故选：B．4．关于电磁波，下列说法正确的是（）A．电磁波只能传递信息不能传递能量B．光纤通信没有应用电磁波C．电磁波能在真空中传播D．声波和可见光都属于电磁波【考点】D2：电磁波的传播．【分析】解答本题需要掌握：电磁波的家族成员较多，比如：γ射线、X射线、紫外线、可见光、红外线、无线电波等；电磁波既能传递信息也能传递能量；电磁波的传播不需要介质，在真空中也能传播；光纤通信是利用激光的反射传递信息的．【解答】解：A、电磁波既能传递信息也能传递能量，故A错误；B、光纤通信是利用激光传递信息的，激光属于电磁波，故B错误；C、电磁波的传播不需要介质，在真空中也能传播，故C正确；D、声波不属于电磁波，可见光属于电磁波，故D错误．故选：C．5．“全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合安全用电要求的是（）A．选用插座时，所有家用电器都使用两孔插座B．更换灯泡时，不断开电源开关C．有人触电时，首先切断电源D．用验电笔检验时，手指不接触笔尾金属体【考点】IV：安全用电原则．【分析】（1）三孔插座中多出的一个孔是用来接地线的；目的就是为了防止触电．（2）更换灯泡、搬动电器时不要带电操作，要切断电源；（3）当有人触电时，应先切断电源；（4）正确使用测电笔时，手要接触笔尾金属体．【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生，故A错误；B、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故B错误；C、发现有人触电后首先切断电源，把触电者拉离电源，因人体是导体，可避免救助者间接触电事故，故C正确；D、使用试电笔时手指要接触金属笔尾，笔尖接触电线，可辨别火线与零线，故D错误．故选C．6．将一小石块浸没在水中，放手后小石块沉入水底，在小石块下沉过程中，下列分析正确的是（）A．浮力变大B．浮力变小C．浮力大于重力D．浮力小于重力【考点】8S：物体的浮沉条件及其应用．【分析】在水中下沉的过程中，所处的深度增加，石块排开水的体积不变，根据阿基米德原理分析它们受到浮力的大小变化；根据物体的浮沉条件即可判断浮力与重力的关系．【解答】解：石块浸没在水中下沉时，其排开水的体积不变，gV排可知，石块受到的浮力大小不变；故AB错误；根据F浮=ρ水由于石块下沉，根据物体的浮沉条件可知：浮力小于重力，故C错误，D正确．故选D．7．如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（）A．该装置探究的是电动机的原理B．该装置探究的是发动机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变【考点】CM：直流电动机的原理．【分析】（1）该装置中有电源提供电能，这是研究通电导体在磁场中受力的装置，是电动机的工作原理．（2）磁场对通电导体的作用力的方向与电流方向、磁场方向的有关．【解答】解：AB、该装置中有电源提供电能，这是研究通电导体在磁场中受力的装置，是电动机的工作原理，故A正确，B错误．CD、磁场对通电导体的作用力的方向与电流方向、磁场方向的有关，只改变电流方向或只改变磁场都可以改变通电导体的受力方向，故CD错误．故选A．8．小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联 B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联【考点】HT：串联电路和并联电路的辨别．【分析】用电器串联时，各用电器相互影响，不能独立工作；用电器并联时，各用电器互不影响，能独立了工作；据此分析答题．【解答】解：由于照明用的灯和冰箱的压缩机互相不影响，所以它们之间是并联的关系；故选B．9．关于家里的用电器，下列数据最符合实际的是（）A．白炽灯的正常工作电流约为0.1AB．遥控器的干电池电压约为220VC．空调制冷时的功率约为10WD．电扇正常工作1h耗电约为1KW•h【考点】HG：电流的大小；I1：电压；J1：电功；J7：电功率．【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识和必要的计算去判断题目的对错．【解答】解：A、白炽灯的额定功率为40W，正常工作电流约为I==≈0.18A，0.1A相差不大，故A符合实际；B、遥控器的干电池电压约为1.5V，故B不符合实际；C、空调制冷时的功率约为1000W，故C不符合实际；D、电扇的额定功率为100W，正常工作1h耗电约为W=Pt=0.1KW×1h=0.11KW•h，故D不符合实际．故选A．10．如图，共享单车是节能环保的交通工具．关于小秦骑共享单车上学的情形，下列说法正确的是（）A．小秦骑行的速度最高可以达到50m/sB．小秦骑车匀速转弯时，运动状态没有发生改变C．小秦在骑行过程中，相对于路旁的建筑物是运动的D．小秦下坡时不蹬车，单车继续滑行是因为受到惯性【考点】68：速度与物体运动；52：参照物及其选择；6K：物体运动状态变化的原因；6L：惯性．【分析】（1）共享单车的速度约为5m/s；（2）物体运动方向和运动速度大小的变化都属于运动状态的变化；（3）在研究机械运动时，被选作标准的物体叫参照物；一个物体是运动还是静止，需要看它相对于参照物的位置是否变化；（4）一切物体在任何时候都有惯性，惯性是物体本身具有的一种保持原来运动状态不变的性质．【解答】解：A、共享单车的速度约为5m/s；故A错误；B、小秦骑车匀速转弯，运动方向不断变化，运动状态不断变化，故B错误；C、小秦在骑行过程中，小秦相对于路旁的建筑物位置不断变化，是运动的，故C正确；D、小秦下坡时不蹬车，共享单车继续滑行是因为共享单车本身具有惯性继续向前滑行，而不是受到惯性，故D错误．故选C．11．母亲节，小秦为妈妈煮了一锅热气腾腾的面条，下列分析正确的是（）A．面条入锅后温度升高，内能增加B．煮面条时，主要通过做功的方式改变了面条的内能C．闻到了面条的香味，表明扩散只在气体中发生D．面条没有粘到一起，表明分子间有斥力【考点】G6：温度、热量与内能的关系；GA：热传递改变物体内能；GH：分子间的作用力；GW：扩散现象．【分析】（1）物体吸收热量，内能增加，温度升高；（2）改变物体内能的方式有做功和热传递；（3）分子用不停息的做无规则运动；（4）分子间存在相互作用的引力和斥力．【解答】解：A、面条入锅后温度升高，面条的内能增加，故A正确；B、煮面条时，面条会从水中吸热，这主要通过热传递的方式改变了面条的内能，故B错误；C、固体、气体、液体之间都可以发生扩散现象，故C错误；D、面条没有粘到一起，是因为分子间的距离比较大，分子间的引力很小，故D故选A．12．关于原子核、核能，下列说法正确的是（）A．原子核由质子和电子组成B．原子核由中子和电子组成C．核电站利用核裂变获得核能 D．核能是可再生能源【考点】31：分子和原子组成物质；K4：核能；K7：核裂变．【分析】（1）原子核是由质子和中子组成的；（2）获得核能的方式：原子核的裂变和原子核的聚变．裂变如原子弹、核反应堆，聚变如氢弹；（3）核电站：利用原子核的裂变的链式反应产生的能量发电；（4）从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源．人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；在自然界中可以不断再生的能源，属于可再生能源．【解答】解：AB、原子核是由质子和中子组成的，故AB错误；C、核电站是利用原子核发生裂变所产生的能量发电，故C正确；D、核能不能短时期内从自然界得到补充，属于不可再生能源，故D错误．故选C．13．2017年4月20日19时41分35秒，“天舟一号”货运飞船在文昌航天发射中心由“长征七号遥二”运载火箭成功发射升空．在它们加速升空的过程中，关于火箭搭载的“天舟一号”货运飞船的能量下列说法正确的是（）A．机械能的总量不变B．机械能的总量变小C．动能不变D．重力势能变大【考点】FN：动能和势能的大小变化．【分析】（1）分析火箭的动能、重力势能大小的变化，从动能和重力势能大小的影响因素考虑．动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能。
【通用版】中考物理系列训练：微专题(4)动态杠杆(含答案)
微专题四动态杠杆【专题概述】杠杆动态平衡是指构成杠杆的某些要素发生变化，而杠杆仍处于静止状态或匀速转动状态。
分析辽宁近年中考不难发现，杠杆动态平衡主要涉及单力变化型、双力变化型、单臂变化型、双臂变化型。
【方法指导】分析杠杆的动态平衡时，一般是动中取静，根据杠杆平衡条件，分析比较，得出结论。
具体方法如下：列出平衡方程，结合题意分析动之前与动之后每一个量的变化，从而得出结论。
【分类训练】一、单力变化型1．如图所示，轻质杠杆可绕O转动，在A点始终受一垂直作用于杠杆的力，在从A转动至A′位置时，力F将(C)A．变大B．变小C．先变大，后变小 D．先变小，后变大(第1题图)(第2题图)2．如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA 恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将(D)A．保持不变 B．逐渐增大C．逐渐减小 D．由大变小再变大3．用如图所示的杠杆提升重物，设作用在A端的力F始终竖直向下，在将重物慢慢提升到一定高度的过程中，F的大小将(A)A．保持不变 B．逐渐变小C．逐渐变大 D．先变大，后变小(第3题图)(第4题图)4．如图所示，一个直杠杆可绕轴O转动，在直杆的中点挂一重物，在杆的另一端施加一个方向始终保持水平的力F，将直杆从竖直位置慢慢抬起到水平位置过程中，力F大小的变化情况是(A)A．一直增大 B．一直减小C．先增大后减小 D．先减小后增大二、双力变化型5．如图所示，杠杆处于水平平衡状态，每个钩码的质量相等，若使杠杆两边钩码向远离杠杆支点的方向移动相同的距离，则(B)A．左端下降 B．右端下降C．仍平衡 D．无法确定(第5题图)(第6题图)6．如图所示，杠杆处于水平平衡状态，每个钩码的质量相等，若在两边钩码下方各去掉一只钩码，则(B)A．左端下降 B．右端下降C．仍平衡 D．不能确定7．如图所示的轻质杠杆，AO小于BO。
2017年四川省成都市中考物理试卷-答案
四川省成都市2017年高中阶段教育学校统一招生考试物理答案解析第Ⅰ卷一、单项选择题1.【答案】A【解析】A、书包要用宽的背带，是在压力一定时，增大受力面积来减小压强，故A符合题意。
B、在鞋底做上凹凸不平的花纹，是在压力一定时，增大接触面的粗糙程度来增大摩擦力，故B不符合题意；C、菜刀要经常磨一磨，是在压力一定时，减小受力面积来增大压强，故C不符合题意；D、拦河坝修成上窄下宽的形状是因为液体压强随深度的增加而増大，这样可承受更大的压强，故D不符合题意。
故选A【提示】（1）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强；（2）影响摩擦力的因素：压力和接触面的粗糙程度；（3）增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强。
【考点】减小压强的方法及其应用。
2.【答案】B【解析】A、天平在使用时，能绕着固定点转动，动力臂等于阻力臂，是个等臂杠杆，与大气压无关。
故A 错误。
B、将塑料吸盘紧压在光滑的墙上，把吸盘内的空气排出，大气压就把吸盘紧压在了墙上，在钩上可以挂衣服，故B正确；C、船闸利用了连通器原理，与大气压无关，故C错误；D、密度计的设计利用了物体的浮沉条件，与大气压无关，故D错误。
故选B【提示】（1）天平是等臂杠杆；（2）吸盘式挂衣钩利用的是大气压强；（3）船闸是利用连通器原理。
（4）密度计是用来测量液体密度的测量仪器，密度计在液体中漂浮，液体的密度越大，排开液体的体积越小。
【考点】大气压的综合应用。
3.【答案】B【解析】尺子发出声音的音调与尺子振动快慢有关，（1）当尺子伸出桌面的长度越长时，振动越慢，发出声音的音调越低；（2）当尺子伸出桌面的长度越短时，振动越快，发出声音的音调越高；故探究的是音调与声源振动的频率的关系。
故选：B【提示】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
四川省成都市2017年中考物理真题试题(含解析)

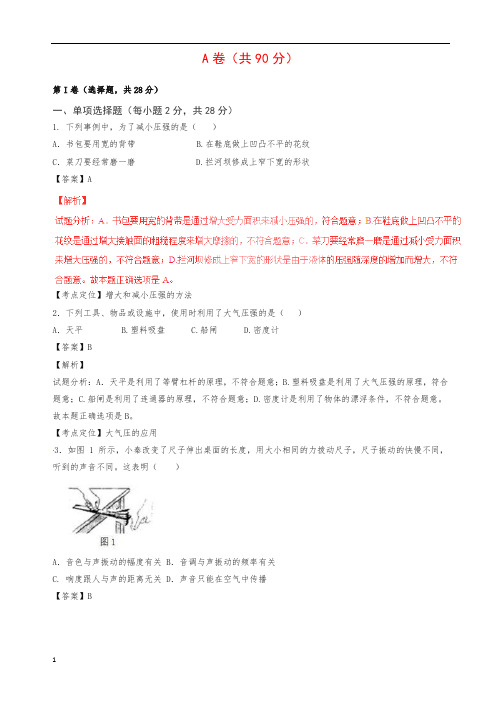

四川省成都市2017年中考物理真题试题注意事项：1.全卷分A卷和B卷，A卷满分90分，B卷满分20分；全卷共110分；考试时间90分钟。
2.在做答前，考生务必将自己的姓名、准考证号涂写在试卷和答题卡规定的地方。
考试结束，监考人员将试卷和答题卡一并收回。
3.请按照题号在答题卡上各题目对应的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4.保持答题卡清洁，不得折叠、污染、破损等。
A卷（共90分）第I卷（选择题，共28分）一、单项选择题（每小题2分，共28分）1. 下列事例中，为了减小压强的是（）A．书包要用宽的背带 B.在鞋底做上凹凸不平的花纹C．菜刀要经常磨一磨 D.拦河坝修成上窄下宽的形状【答案】A【考点定位】增大和减小压强的方法2．下列工具、物品或设施中，使用时利用了大气压强的是（）A．天平 B.塑料吸盘 C.船闸 D.密度计【答案】B【解析】试题分析：A．天平是利用了等臂杠杆的原理，不符合题意；B.塑料吸盘是利用了大气压强的原理，符合题意；C.船闸是利用了连通器的原理，不符合题意；D.密度计是利用了物体的漂浮条件，不符合题意。
故本题正确选项是B。
【考点定位】大气压的应用3．如图 1 所示，小秦改变了尺子伸出桌面的长度，用大小相同的力拨动尺子，尺子振动的快慢不同，听到的声音不同。
这表明（）A．音色与声源振动的幅度有关 B．音调与声源振动的频率有关C. 响度跟人与声源的距离无关 D．声音只能在空气中传播【答案】B【考点定位】影响音调高低的因素。
4．关于电磁波，下列说法正确的是（）A．电磁波只能传递信息不能传递能量 B.光纤通信没有应用电磁波C．电磁波能在真空中传播 D.声波和可见光都属于电磁波【答案】C【解析】试题分析：电磁波既能传递信息，也能传递能量，选项A是错误的；光是电磁波，光纤通信利用了光的全反射，即就用了电磁波，选项B是错误的；电磁波不同于声波，能在真空中传播，选项C是正确的；声波不属于电磁波，选项D是错误的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微专题四动态杠杆
本专题涉及到的最小力问题、力或力臂变化问题、杠杆再平衡问题是近几年中考考查的热点。
1．最小力问题：此类问题中“阻力×阻力臂”为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到：在杠杆上找一点(动力作用点)，使这点到支点的距离最远；动力方向应该与该点和支点连线垂直。
2．力或力臂变化问题：利用杠杆平衡条件F1L1＝F2L2和控制变量法，抓住不变量，分析变量之间的关系。
3．杠杆再平衡问题：杠杆再平衡的问题，实际上就是判断杠杆在发生变化前后，力和力臂的乘积是否相等，乘积大的一端下降，乘积小的一端上升。
类型一最小力问题
1．(2016·安徽)拉杆式旅行箱可看成杠杆，如图所示，已知OA＝1.0 m，OB＝0.2 m，箱重G＝120 N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F ＝__24__N。
解：如图所示：
2．(2016·云南)如图所示，高0.8 m、重1100 N均匀的圆柱形木柱M，截面半径为0.3 m，将它竖直放在水平地面上时，木柱所受的重力与地面对它的支持力是一对__平衡__力；若要使木柱的a点离开地面，至少需要__330__N的力。
3．(2016·贵州)如图所示，O是支点，在B端挂一重物，为使杠杆水平平衡，要在A端施加一个力，下列说法正确的是( B )
A．F1最小 B．F2最小
C．F3最小 D．一样大
,第3题图)
,第4题图)
4．(2016·天津)如图所示，在处于水平平衡的杠杆上A点，挂上4个钩码(每个钩码的质量为50 g)，若使杠杆在水平位置保持平衡，作用在杠杆B点的力最小为(g取10 N/kg)( D ) A．15 N B．6 N C．3 N D．1.5 N
5．(2016·玉林)如图所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂L。
解：如图所示：
6．(2016·连云港)如图所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体。
请画出使杠杆在图示位置静止时最小力F的示意图及其力臂。
解：如图所示：
类型二力或力臂变化问题
7．(2015·安徽)如图所示，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10 N的拉力F，使杠杆在水平位置保持平衡，则物重G＝__20__N。
若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将__不变__(选填“增大”“不变”或“减小”)。
,第7题图)
,第8题图)
8．(2015·绍兴)如图是一种健身器械，AOB可视为杠杆，图中小明同学竖直向下拉杠杆，重物被抬起，此时阻力臂__小于__(选填“大于”“小于”或“等于”)动力臂。
小明同学想通过增大向下的拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议__拉力的作用点往左移或重物往左移或增大物重__。
9．(2015·玉林)如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置。
在转动的过程中( B )
A．动力臂逐渐变大 B．阻力臂逐渐变大
C．动力F保持不变 D．动力F逐渐减小
,第9题图)
,第10题图)
10．如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①→②→③。
此过程中，弹簧测力计的示数将( D )
A．逐渐变大 B．逐渐变小
C．先变大后变小 D．先变小后变大
11．(南宁中考)如图所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重为G的物块，并用一竖直向上的力F拉着。
当物块向左匀速滑动时，木板始终在水平位置保持静止。
在此过程中，拉力F( A )
A．变小 B．变大
C．不变 D．先变大后变小
,第11题图)
,第12题图)
12．如图所示，小明用一可绕O点转动的轻质杠杆，将挂在杠杆下的重物提高，他用一个始终与杠杆垂直的力F，使杠杆由竖直位置缓慢转到水平位置，在这个过程中此杠杆( B ) A．一直是省力的
B．先是省力的，后是费力的
C．一直是费力的
D．先是费力的，后是省力的
类型三杠杆再平衡问题
13．(2016·泰州)如图所示，杠杆在水平位置平衡，下列操作仍能让杠杆在水平位置保持平衡的是( C )
A．两侧钩码同时向外移一格
B．两侧钩码同时向内移一格
C．左侧的钩码向内移一格，右侧减去一个钩码
D．在两侧钩码下方，同时加挂一个相同的钩码
14．将质量相等的实心铁球和铝球分别挂在等臂杠杆的两端，若将两球同时浸没水中，则( D) A．杠杆仍平衡
B．杠杆失去平衡，马上又恢复平衡
C．杠杆失去平衡，挂铝球的那端下沉
D．杠杆失去平衡，挂铁球的那端下沉
15．(黔西南中考)如图所示，质量不计的光滑木板AB长1.2 m，可绕固定点O转动，离O 点0.2 m的B端挂一重物G，木板的A端用一根与水平地面成30°夹角的细绳拉住，木板在水平位置平衡时绳的拉力是6 N。
然后在O点的正上方放一质量为0.3 kg的小球，若小球以25 cm/s的速度由O点沿木板向A端匀速运动，问小球至少运动多长时间细绳的拉力减小到零。
(g取10 N/ kg，绳的重力不计)
解：作出拉力的力臂，如图所示：
由杠杆平衡条件得，F 绳×AOsin30°＝G ×BO ，即6 N ×12
×(1.2 m －0.2 m )＝G ×0.2 m ，解得G ＝15 N ，球的重力G 球＝m 球g ＝0.3 kg×10 N/kg ＝3 N ，当绳子拉力为0时，设球离O 点距离为l 球，由杠杆平衡条件得G 球×l 球＝G×BO ，即3 N×l 球＝15 N×0.2 m ，解得l 球
＝1 m ＝100 cm ，由速度公式v ＝s t 可知球的运动时间t ＝l 球v 球＝100 cm 25 cm/s ＝4 s。
