监控存储计算方法
视频监控存储容量计算
视频存储硬盘容量计算
视频存储容量的计算公式如下：
容量 = 码流/8 ×视频路数×监控天数× 24小时× 3600秒
注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB。
按计算公式，以一个中小规模的例子计算：
500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量：
2Mbps/8 × 500路× 30天× 24小时× 3600秒/1024/1024 ≈ 300TB
存储空间单位换算：1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1,073,741,824Byte 硬盘容量单位换算：1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000,000,000Byte
基本的算法是：【码率】(kbps)=【文件大小(字节)】X8/【时间(秒)】/1024
码流（Data Rate）是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
所以应该是一样的,只是称谓不同。
监控图象_存储容量计算方法
首先介绍一下公式：码流÷8/1024×3600×24×30=MB这是一个月录像存储容量的计算方式，其实分辨率大小和录像存储容量大小没关系，主要的参数还是码流，无论DVR、DVS对不同分辨率的图像，比如CIF、QCIF、DCIF、D1等都有对应的码流范围，那C IF来说，码流200K左右，就算你把码流设的再高也没用，图像质量都不会有明显变化。
就你的问题D1分辨率码流范围在1.5~2M之间，按最大存储容量就用2M来算，码流就是2048K，公式上码流÷8是比特和字节之间的转换，之后的你自己算吧。
这个问题不是一个公式能解决的，要看你的录像方式，24小时录像还是移动侦测录像？用CIF格式还是D1格式？还有每路图像的变化程度。
每种存储格式都有相应的计算方法数据流量.带宽匹配及存储空间计算1、数据流量的计算及网络带宽匹配举正达网络数字摄像机以320×240格式传输为例：在320×240工作时，网络数字摄像机码流为8－2 0Kbps，即每秒每帧8－20Kbit，25帧即为8×25＝200Kbits，20×25＝500Kbits，即网络数字摄像机每秒输出码流为200Kbit－500Kbit之间。
对于“一点看多点“来讲，如果远程巡视监看中心的局域网出口下行带宽为10M，则设计时按摄像机最大流量计算，10M出口带宽允许10000/500＝20路25帧视频数据流通过，总帧数为20×25＝500帧，假设远程巡视监看中心同时需要远程监看巡视40路远程摄像机，则远程巡视监看中心可巡视监看的每路帧数降为500/40＝12.5帧，即12帧，各局域网的远程多媒体网关将局域网上广域网的码流调节到12帧，即2 40Kbit/路。
2、局域网录像空间计算机方法因局域网上广域网的摄像机数据流量由远程多媒体网关调节，不影响前端摄像机的工作和局域网内的视频数据流传输，因此局域网内的监看和录像仍然是按25帧进行，因此局域网的录像空间最大为500Kbit s×3600s/8＝225000KB＝225M/小时，80G硬盘可录14.8天。

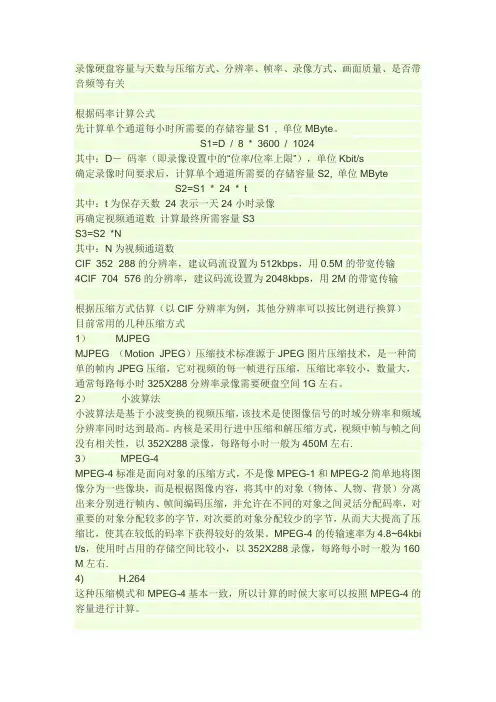

监控容量计算
录像硬盘容量与天数与压缩方式、分辨率、帧率、录像方式、画面质量、是否带音频等有关根据码率计算公式先计算单个通道每小时所需要的存储容量S1 , 单位MByte。
S1=D / 8 * 3600 / 1024其中：D－码率（即录像设置中的“位率/位率上限”），单位Kbit/s确定录像时间要求后，计算单个通道所需要的存储容量S2, 单位MByteS2=S1 * 24 * t其中：t为保存天数24表示一天24小时录像再确定视频通道数计算最终所需容量S3S3=S2 *N其中：N为视频通道数CIF 352×288的分辨率，建议码流设置为512kbps，用0.5M的带宽传输4CIF 704×576的分辨率，建议码流设置为2048kbps，用2M的带宽传输根据压缩方式估算（以CIF分辨率为例，其他分辨率可以按比例进行换算）目前常用的几种压缩方式1）MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。
2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。
内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为450M左右.3）MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。
MPEG-4的传输速率为4.8~64kbi t/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为160 M左右.4) H.264这种压缩模式和MPEG-4基本一致，所以计算的时候大家可以按照MPEG-4的容量进行计算。
监控工程硬盘容量计算方法
计算公式：码流*3600/8/1024*24*路数*天数2592000M每通道每通道硬盘容量计算公式：码流*3600/8/1024=MB/小时225M硬盘录像机硬盘容量计算：每小时录像文件大小*每天录像时间*录像机路数*需要保存天数25920002592CIF格式每小时的文件大小180-230M(静态图像-动态图像）DVR路数为1、2、9、12路的特殊型号可据上表计算正常画面质量下，每路的录像文件大小一般取值200Mbps/小时，16路DVR的图像文件文件大小320G/小时，根据不同的场所，采用动态录像等方式录像，可以保证录像资料都为有效部分。
为节约磁盘空间的投入，每路的录像文件大小可取值100Mbps/小时，但画面质量无法保证，智能在要求不高的场所使用。
常用的存储格式和码流CIF512Kbps在变码率设置下图像质量选择“较好”或“次好”DCIF768Kbps在变码率设置下图像质量选择“较好”或“次好”D12Mbps在变码率设置下图像质量选择“较好”或“次好”目前国内主流的DVR采用“CIF”和“D1”，如果采用“CIF”分辨率，每一路的硬盘存储量要达到180Mbps~250Mbps/小时，一般取值200Mbps/小时。
如果采用“D1”分辨率，每小时每一路的硬盘存储量为720Mbps~1000Mbps/小时，一般取值500Mbps/小时，此时帧率智能设置少于25fps,码流也要少一些。
音频码流为固定的16Kbps，每小时占用存储空间很少，可以忽略不计。
上述所列情况是在视频格式和分辨率确定的前提下硬盘容量的工程计算，由于采用其它各类编码技术（软件压缩）和编码设备（硬件压缩）对码率进行调整压缩后节约的空间不在考虑范围之内。

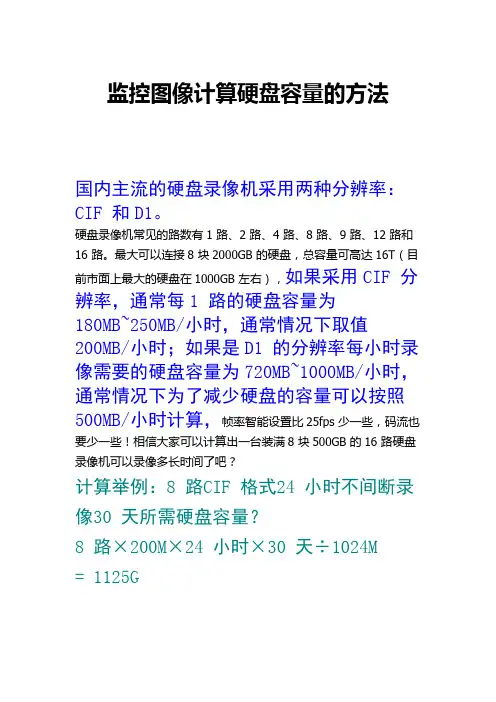

监控图像存储计算
监控图像计算硬盘容量的方法国内主流的硬盘录像机采用两种分辨率：CIF 和D1。
硬盘录像机常见的路数有1 路、2 路、4 路、8 路、9 路、12 路和16 路。
最大可以连接8 块2000GB 的硬盘，总容量可高达16T（目前市面上最大的硬盘在1000GB 左右），如果采用CIF 分辨率，通常每1 路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1 的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps 少一些，码流也要少一些！相信大家可以计算出一台装满8 块500GB 的16 路硬盘录像机可以录像多长时间了吧？计算举例：8 路CIF 格式24 小时不间断录像30 天所需硬盘容量？8 路×200M×24 小时×30 天÷1024M= 1125G码流的定义码流——编码器生成的比特流码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高简单的说就是音频或者视频质量的好坏，一般视频文件在400Kbps~1000Kbps 之间就够了。
太大会使文件容量很大，但太小就会使画质变差。
监控的图像格式CIF，D1 简介CIF 简介CIF 是常用的标准化图像格式（Common Intermediate Format）。
在H.323 协议簇（音视频协议）中，规定了视频采集设备的标准采集分辨率。
CIF = 352×288 像素QCIF 全称Quarter common intermediate format。
QCIF 也是常用的标准化图像格式。
在H.323 中，规定QCIF = 176×144 像素。
CIF 格式具有如下特性：(1) 电视图像的空间分辨率为家用录像系统(Video Home System，VHS)的分辨率，即352×288。
视频监控带宽及存储容量的计算
视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。
我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。
每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。
高的帧率可以得到更流畅、更逼真的动画。
每秒钟帧数 (fps) 愈多，所显示的动作就会愈流畅。
码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288，176×144，640×480，1024×768。
在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。
服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
讲解监控硬盘存储量计算公式
海康的130W像素的一天24小时录下来大概多大容量大概30G的样子100的是20G200的是40G当然这些都是粗略估计。
具体看最后的步骤计算：在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法简单介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
视频监控带宽及存储容量的计算
视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率(每秒传送的比特(bit)数)=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。
我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps ( Frames Per Second )表示。
每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。
高的帧率可以得到更流畅、更逼真的动画。
每秒钟帧数(fps) 愈多，所显示的动作就会愈流畅。
码流概念码流(Data Rate )，是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352>288, 176X144, 640>480, 1024>768。
在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4: 3。
服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s 实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小X摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽（监控点将视频信息上传到监控中心）;监控中心的带宽是要求下行的最小限度带宽（将监控点的视频信息下载到监控中心）;例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10（20路）1个监控中心，远程监看及存储视频信息，存储时间为30天。
录像存储计算公式
录像存储计算公式在数字化时代，录像已经成为我们日常生活中不可或缺的一部分。
无论是监控摄像头、家庭摄像机还是专业摄像设备，都需要进行录像存储。
而录像存储的计算公式可以帮助我们更好地规划存储空间，确保录像文件能够得到有效管理和保存。
录像存储计算公式的核心是根据录像文件的大小、录制时长、分辨率和帧率等参数来计算所需的存储空间。
一般来说，录像文件的大小与视频质量、视频时长以及视频编码方式有关。
较高的分辨率和帧率会导致视频文件较大，而不同的视频编码方式也会影响文件大小。
为了计算录像存储所需的空间，我们可以使用以下的简化公式：存储空间 = 视频大小 × 录制时长 × 存储比特率其中，视频大小是指每分钟的视频文件大小，一般以兆字节（MB）或千字节（KB）为单位；录制时长是指录像的总时长，以分钟或小时为单位；存储比特率是指每秒钟需要的存储空间，以比特率（bps）为单位。
举个例子，如果一段录像的视频大小为10MB，录制时长为60分钟，存储比特率为1Mbps，那么所需的存储空间就是：存储空间 = 10MB × 60分钟 × 1Mbps = 600MB当然，实际情况可能会更加复杂，需要考虑到不同的视频格式、编码方式、压缩率等因素。
因此，在实际应用中，我们需要根据具体情况来调整计算公式，以确保准确计算所需的存储空间。
除了存储空间的计算，我们还需要考虑到存储设备的选择和管理。
在选择存储设备时，需要考虑到设备的存储容量、读写速度、可靠性等因素，以满足录像存储的需求。
同时，我们还需要定期备份录像文件，确保数据的安全性和可靠性。
总的来说，录像存储计算公式可以帮助我们更好地规划和管理录像文件的存储空间，确保录像数据的安全性和可靠性。
通过合理的存储空间规划和管理，我们可以更好地利用录像资源，提高工作效率和数据管理的效果。
希望以上内容对您有所启发，谢谢阅读。
监控存储计算方法
为视频监控方案选择合适的存储设备,首先需要估算存储容量需求。
根据现在主流的压缩方式计算如下：
公式:码流×时间×视频路数÷8 = N(Byte）
码流：每路视频传输码流，通常以Kbps、Mbps为单位,表示每秒比特流：如720P码流设为2048Kbps，即2Mbps
时间：每小时(多少秒)、多少天、几个月……视频路数：整个存储需要完成多少路视频数据的存储。
单位转换：8bit=1byte （bit是字位，byte是字节，一字节等于八字位)，1024KB=1MB，1024MB=1GB,1024G=1TB.(H.264压缩方式:D1清晰度,实时25帧，500M/小时/路;H.264压缩方式：HAFL D1清晰度，实时25帧，300M/小时/路;H。
264压缩方式：CIF清晰度，实时25帧,200M/小时/路;) 比如：计算720P在码流为2M情况下，1080P在码流4M情况下每小时各占用多大容量?
公式：码流×时间×视频路数÷8 = N（Byte)
720p=2Mb/S×3600×1=900M8
1080p=4Mb/S×3600×1=1800M=1。
8G 8
备注：(以单路720P高清摄像机为例子，当码率设为：2Mb/s时）单路720P每天存储容量为:(2Mb/s×3600s）/8bit×24小时×1路=21GB;单路720P 每月存储容量为：(2Mb/s×3600s）/8bit×24小时×30天×1路=648GB。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为视频监控方案选择合适的存储设备，首先需要估算存储容量需求。
根据现在主流的压缩方式计算如下：
公式：码流×时间×视频路数÷8 = N(Byte)
码流：每路视频传输码流，通常以Kbps、Mbps为单位，表示每秒比特流：如720P码流设为2048Kbps，即2Mbps
时间：每小时(多少秒)、多少天、几个月……视频路数：整个存储需要完成多少路视频数据的存储。
单位转换：8bit=1byte (bit是字位，byte是字节，一字节等于八字位)，1024KB=1MB，1024MB=1GB，1024G=1TB。
(H.264压缩方式：D1清晰度，实时25帧，500M/小时/路;H.264压缩方式：HAFL D1清晰度，实时25帧，300M/小时/路;H.264压缩方式：CIF清晰度，实时25帧，200M/小时/路;)
比如：计算720P在码流为2M情况下，1080P在码流4M情况下每小时各占用多大容量?
公式：码流×时间×视频路数÷8 = N(Byte)
720p=2Mb/S×3600×1=900M8
1080p=4Mb/S×3600×1=1800M=1.8G 8
备注：(以单路720P高清摄像机为例子，当码率设为：2Mb/s时)单路720P 每天存储容量为：(2Mb/s×3600s)/8bit×24小时×1路=21GB;单路720P每月存储容量为：(2Mb/s×3600s)/8bit×24小时×30天×1路=648GB。
