轴承代号表示方法轴承代号的构成轴承代号的含义
轴承国内代号表示方法
轴承国内代号表示方法及内容◆一、轴承代号：用七位数字和前后字母组成。
◆二、轴承内径：1、轴承内径在10～495mm的，用右起第一、二位数字表示。
00•内径为10mm(例：100)；01内径为12mm(例：1000801）；02内径为15mm（例：1202）；03内径为17mm（例：7203E）；04以上的乘以5(例:204 内径为4×5=20mm；D3182132 内径为32×5=160mm)。
2、轴承内径在10mm以下的，右起第三位数字是0，用右起第一位数字直接表示（例：18 内径为8mm；1000095 内径为5mm）。
3、以上两种方法表示不了的，如内径大于495mm的，用分数的分母直接表示（例：9249/43 内径为43mm；81/500 内径为500mm）。
4、非标准轴承右起第三位数字是9，右起第七位数字是0，用右起第一、二位数字乘以5的近似值表示（例：7909 内径为9×5=45的近似值即为47mm）。
◆三、轴承直径系列：用右起第三位数字表示，右起第三位数字是0的，用右起第二位数字表示。
1、8、9:超轻系列；2、1、7:特轻系列；3、2、5:轻系列；4、3、6:中系列；5、4:重系列；6、9:内径非标准；◆四、轴承类别：用右起第四位数字表示。
1、0:深沟球轴承；2、1:调心球轴承；3、2: 圆柱滚子轴承；4、3: 调心滚子轴承；5、4: 滚针轴承；6、5: 螺旋滚子轴承；7、6: 角接触球轴承；8、7: 圆锥滚子轴承；9、8: 推力球轴承；10、9: 推力滚子轴承；◆五、轴承结构：用右起第五、六两位数字表示，常用的如下：1、“0”类轴承；02：一面带毡封圈（例：20703）05：外圈带止动槽（例：50305 ）06：单面带防尘盖（例：60305 ）08：双面带防尘盖（例：80305 ）09：带顶丝外球面（例：90508）15：单面带防尘盖及外围有止动槽（例：150212）16：单面带密封圈（例：160205）18：双面带密封圈（例：180205）25：外圈带止动槽，双面带防尘盖（例：250206 ）35：外圈带止动槽，单面带密封圈（例：350505）36：外圈一面为宽面，一面带密封圈（例：360111）37：有装球缺口（例：370213）39：带偏心套外球面（例：390510）40：外圈无挡边（例：400026）52：一面带密封圈的宽内圈（例：520208）53：双面带密封圈（例：180205）2、“1”类轴承；01：带紧定套（例：11208）11：内径1:12锥度（例：111209）3、“2”类轴承；01：外圈有单挡边（例：12316）03：内圈无挡边（例：32206）04：内圈单挡边（例：42206）05：内圈无挡边并带斜挡圈（例：52140）09：内圈单挡边带平挡圈（例：92210）10：外圈无挡边但带双锁圈（例：102206）13：无挡边（例：3132752）18：圆锥孔双列（例：D3182128）19：外圈有止动槽、内圈有单挡边并带平挡圈（例：192307）28：双列（例：3282140）29：无内圈（例：292305）40：宽外圈并有单挡边（例：402310）50：无外圈（例：502309）67：双外圈四列（例：672734）4、“3”类轴承；01：带紧定套（例：13508 ）05：滚子对称形（例：3053130）11：内径1:12锥度（例：113509）15：滚子对称形、内径1:12锥度（例：153520）20：外圈有止动槽（例：203516）5、“4”类轴承；05：外圈带平挡圈，无挡边，无保持架（例：54708）06：无套圈（例：64903）07：外圈有油孔并带双挡边，内圈无挡边，无保持架（例：4074918）08：无内圈，无保持架（例：4084108）09：冲压外圈，无内圈，无保持架（穿孔）（例：941/30）40：宽内圈（例：404712）52：外圈带双锁圈，内圈无挡边（例：4524910）53：外圈带双锁圈，双列（例：6534909）62：外圈带双锁圈，无内圈（例：4624908）63：外圈带双锁圈，无内圈，双列（例：6634905）64：外圈带双挡边，无内圈（例：4644104K）69：冲压外圈，无内圈，无保持架（封口）（例：6941/12）70：万向节轴承，无内圈（例：704702）79：冲压外圈，无内圈（穿孔）（例：7942/20）80：万向节轴承，无内圈，外圈形状特殊（例：804704）92：无外圈（例：9248/30）93：无套圈双列（例：9348/55K）99：外圈带平挡圈，无内圈（例：994713）6、“5”类轴承；03：无内圈（例：35914）04：外圈有切口无内圈（例：45904）05：宽内圈并有双挡边（例：55720）06：无套圈（例：65910）7、“6”类轴承；02：套圈端面凸出（例：262913）03：接触角15度（例：36204）04：接触角25度（例：46204）05：接触角26度、双列有装球缺口（例：3056305）06：接触角40度（例：66320）08：双内圈双列（例：4086138）11：双半外圈（例：116132）14：锁口在内圈上（例：146230）17：双半内圈（例：176222）23、24：外圈宽端面相对的成对双联（例：C236108、C246108）33、34：外圈窄端面相对的成对双联（例：C336208、C346208）42：无保持架单列（例：7426819）43、44：外圈宽窄端面相对的成对双联（例：C436208、C446208）46：外圈宽窄端面相对的成对双联（例：C466310）77：滚轮式外圈、双内圈、无保持架（例：776801）98：带外罩的单列向心推力（例：986711）8、“7”类轴承；02：大锥角（例：27311）05：双列圆锥（内圈小端面不接触）（例：57707）06：外圈有止动挡边（例：67728）09：双列圆锥（例：97510）69：外圈有止动挡边并带隔圈的双列（例：C697516）87：无外圈（例：877302）89：外圈有止动挡边，一列有内圈并带心轴双列（例：897703T）97：无内圈（例：977909）9、“8”类轴承；01：带球面座圈（例：18209）03：双列双向推力（例：38210）09：活圈带外罩无保持架（例：98906）16：单向推力向心（例：9168404）19：紧圈带外罩无保持架（例：198905）26：双向推力（例：D2268116）58：带外罩（例：588911）68：带内外罩（例：688911）10、“9”类轴承；03：滚动体非对称（例：9039330）06：滚动体对称（例：9069330）12：活圈带外罩，无保持架（例：129908）22：紧圈带外罩，无保持架（例：229908）32：紧圈带外罩，活圈无挡边，无保持架（例：329210）88：无套圈滚针（例：889108）。
轴承的基本代号
1.1轴承代号的基本构成基本型号轴承类型基本设计外形尺寸补充型号部件设计特殊变形不同结构H C B 7 1 9 0 7 –C –T -P4S前缀基本型号补充型号H C B 7 1 9 0 7 – C –T -P4S通常用来表示：零部件、材质、用途等内部设计外部设计保持架精度等级等轴承类型宽度系列直径系列公称内径尺寸系列1.1轴承代号的基本构成代号信息：开式陶瓷球主轴轴承，单列角接触球轴承，宽度系列1，直径系列9，公称内径7X5=35mm，接触角α=15°，带增强纤维实体窗式保持架，精度等级P4S。
1.1轴承代号的基本构成前缀基本型号后缀第1组：内部设计第2组：外部设计(密封件、止动槽等)第3组：保持架设计第4.1组：材料，热处理第4.2组：公差、游隙、预紧、静音运行第4.3组：轴承组、配对轴承第4.4组：尺寸稳定性第4.5组：润滑第4.6组：其他变型1.2轴承基本类型1.3圆柱滚子轴承及其基本变形深沟球轴承6210两侧带丁腈橡胶密封FAG:6210-2RSR SKF:6210-2RS1•不同轴承品牌之间的代号差别其他品牌:6210-2RS1.5基本通用代号含义基本类型：（0）双列角接触球轴承1自调心球轴承2球面滚子轴承（调心滚子轴承）3圆锥滚子轴承4双列深沟球轴承5推力球轴承6单列深沟球轴承7单列角接触球轴承8圆柱滚子推力轴承N 圆柱滚子轴承，两个或两个以上字母组合表示其变形设计。
补充代号（后缀）：C3(CN)轴承游隙组别DB 背对背配对组合DF(N11CA…) 面对面配对组合DT 串联配对组合E(EC/E1等) 优化滚道设计P(TVP/TVH) 复合尼龙材料保持架J(JP…) 冲压钢保持架M(M1/MA/MB) 黄铜保持架N(NR) 外圈带定位槽（带卡簧）N2 外圈带相隔180°定位卡槽RSR(RS/RS1/RSH/RZ)橡胶材质密封Z(ZZ/2Z)钢防尘盖。

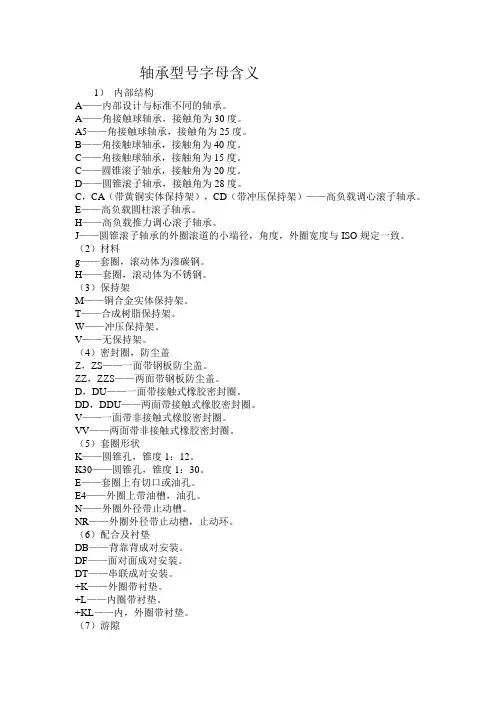

轴承型号--字母含义
轴承型号字母含义1）内部结构A——内部设计与标准不同的轴承。
A——角接触球轴承，接触角为30度。
A5——角接触球轴承，接触角为25度。
B——角接触球轴承，接触角为40度。
C——角接触球轴承，接触角为15度。
C——圆锥滚子轴承，接触角为20度。
D——圆锥滚子轴承，接触角为28度。
C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。
E——高负载圆柱滚子轴承。
H——高负载推力调心滚子轴承。
J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致。
（2）材料g——套圈，滚动体为渗碳钢。
H——套圈，滚动体为不锈钢。
（3）保持架M——铜合金实体保持架。
T——合成树脂保持架。
W——冲压保持架。
V——无保持架。
（4）密封圈，防尘盖Z，ZS——一面带钢板防尘盖。
ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
DD，DDU——两面带接触式橡胶密封圈。
V——一面带非接触式橡胶密封圈。
VV——两面带非接触式橡胶密封圈。
（5）套圈形状K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
E——套圈上有切口或油孔。
E4——外圈上带油槽，油孔。
N——外圈外径带止动槽。
NR——外圈外径带止动槽，止动环。
（6）配合及衬垫DB——背靠背成对安装。
DF——面对面成对安装。
DT——串联成对安装。
+K——外圈带衬垫。
+L——内圈带衬垫。
+KL——内，外圈带衬垫。
（7）游隙C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
C5——向心轴承径向游隙，比C4游隙大。
CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙。
CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。

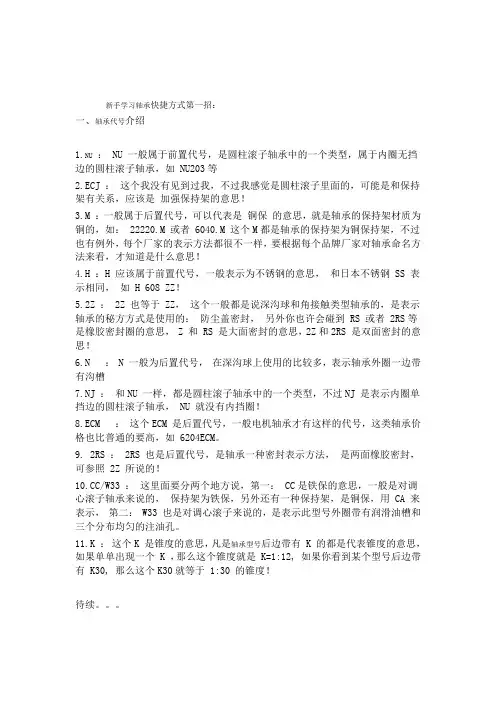

轴承的代号的识别
新手学习轴承快捷方式第一招：一、轴承代号介绍1.NU： NU 一般属于前置代号，是圆柱滚子轴承中的一个类型，属于内圈无挡边的圆柱滚子轴承，如 NU203等2.ECJ ：这个我没有见到过我，不过我感觉是圆柱滚子里面的，可能是和保持架有关系，应该是加强保持架的意思！3.M ：一般属于后置代号，可以代表是铜保的意思，就是轴承的保持架材质为铜的，如： 22220.M 或者 6040.M 这个M都是轴承的保持架为铜保持架，不过也有例外，每个厂家的表示方法都很不一样，要根据每个品牌厂家对轴承命名方法来看，才知道是什么意思！4.H ：H 应该属于前置代号，一般表示为不锈钢的意思，和日本不锈钢 SS 表示相同，如 H 608 ZZ！5.2Z ： 2Z 也等于 ZZ，这个一般都是说深沟球和角接触类型轴承的，是表示轴承的秘方方式是使用的：防尘盖密封，另外你也许会碰到 RS 或者 2RS等是橡胶密封圈的意思， Z 和 RS 是大面密封的意思，2Z和2RS 是双面密封的意思！6.N ： N 一般为后置代号，在深沟球上使用的比较多，表示轴承外圈一边带有沟槽7.NJ ：和NU 一样，都是圆柱滚子轴承中的一个类型，不过NJ 是表示内圈单挡边的圆柱滚子轴承， NU 就没有内挡圈！8.ECM ：这个ECM 是后置代号，一般电机轴承才有这样的代号，这类轴承价格也比普通的要高，如 6204ECM。
9. 2RS ： 2RS 也是后置代号，是轴承一种密封表示方法，是两面橡胶密封，可参照 2Z 所说的！/W33 ：这里面要分两个地方说，第一： CC是铁保的意思，一般是对调心滚子轴承来说的，保持架为铁保，另外还有一种保持架，是铜保，用 CA 来表示，第二： W33 也是对调心滚子来说的，是表示此型号外圈带有润滑油槽和三个分布均匀的注油孔。
11.K ：这个K 是锥度的意思，凡是轴承型号后边带有 K 的都是代表锥度的意思，如果单单出现一个 K ，那么这个锥度就是 K=1:12, 如果你看到某个型号后边带有 K30, 那么这个K30就等于 1:30 的锥度！待续。

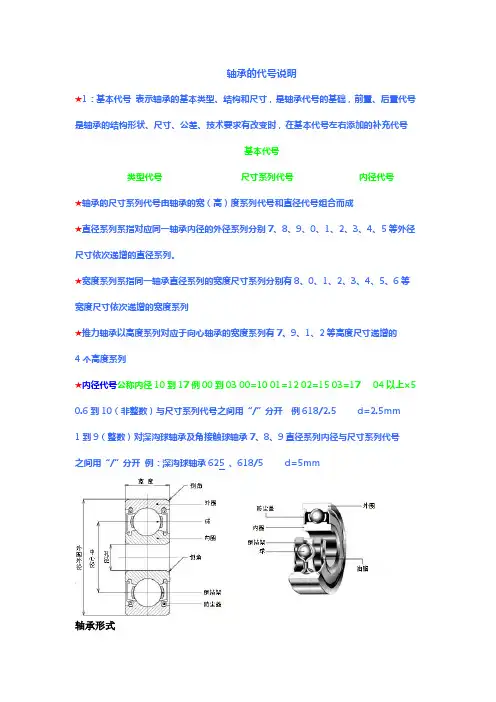

轴承的代号说明
轴承的代号说明★1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号基本代号类型代号尺寸系列代号内径代号★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。
★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×50.6到10（非整数）与尺寸系列代号之间用“/”分开例618/2.5 d=2.5mm1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例：深沟球轴承625 、618/5 d=5mm轴承形式标准开式轴承标准封闭式轴承 带法兰开式轴承 带法兰封闭式轴承圆柱滚子轴承N 外圈无挡边 NF 外圈单挡边 NN 双列圆柱滚子轴承 NFP 外圈单挡边，平当圈 NNU 内圈无档边双列圆柱滚子轴承 NU 内圈无挡边 NJ 内圈单挡边 NA 外圈带双锁圈的滚针轴承NUJ 内圈无挡边，带斜挡圈NH 内圈单挡边，带斜挡圈NUP 内圈单挡边，平挡圈RNU 无内圈 RN 无外圈前置代号的含义F 凸缘外圈的向心球轴承（紧使用d ≤10mm ）L 可分离轴承的可分离内圈或外圈R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA 型WS 推力圆柱滚子轴承轴圈GS 推力圆柱滚子轴承座圈KOW 无轴圈推力轴承KIW 无座圈推力轴承LR 带可分离内圈或外圈与滚动体组件轴承K 滚子无保持架组件例：6 2 03 ZZ C3 6指深沟球轴承2 直径系列2 03内径17mm ZZ双防尘盖C3径向游隙7 2 20 A DB C3 7指角接触球轴承2直径系列20 内径100mm A指角度为30度DB背对背组合1 2 06 K+H206X 1指调心球轴承2直径系列06内径为30mm K锥度1：12 H206X指紧定套32318H=NU318MCM N指圆柱滚子轴承3直径系列18 内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207J HR高负荷轴承3圆锥滚子轴承0 宽度系列2直径系列07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG 代号前置代号R不带可分离内圈或外圈轴承GS. 推力圆柱滚子轴承座圈GS.81112K.滚动体与保持架的组合件K.81108WS. 推力圆柱滚子轴承轴圈K.81112后置代号1:内部结构 A B C D EC:15°接触角B:40°接触角E:25°接触角实体保持架TV：玻璃纤维增强聚酰胺实体保持架，钢球引导。
轴承型号的含义及其说明
轴承型号的含义及其说明轴承是当代机械设备中一种重要的零部件，它的主要功能是支撑机械旋转体，降低其传动过程中的摩擦系数，保证回转精度。
轴承的代号分为前置代号、基本代号、后置代号，其主要功能如下：A前置代号：是轴承在结构形状、尺寸、公差、技术要求等有改变时区分使用，用字母标示。
如用L表示可分离轴承的可分离套圈；K 表示轴承的滚动体与保持架组件等等。
实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的；B基本代号：基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，是轴承代号的基础。
基本代号有轴承类型代号、尺寸系列代号和内径代号3部分构成：类型代号-尺寸系列代号-内径代号（2位数）；进口轴承常用类型代号（指型号的开头的数字或者字母，比如6200轴承，6代表深沟球轴承，NU，NJ则代表圆柱滚子轴承）：1-调心球轴承2-调心滚子轴承3-圆锥滚子轴承4-双列深沟球轴承5-推力球轴承6-深沟球轴承7-角接触球轴承N-圆柱滚子轴承NA-滚针轴承QJ-四点接触球轴承基本代号的编制规则1、轴承内径用基本代号右起第一、H位数字表示。
对常用内径d=20~480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d=20mm；12表示d=60mm等等。
对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。
对于内径小于10mm和大于500mm轴承，内径表示方法另有规定，可参看GB/T272--93。
2、轴承的直径系列用基本代号右起第三位数字表示。
例如，对于向心轴承和向心推力轴承，0、1表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。
各系列之间的尺寸对比如下图所示。
推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。
3、轴承的宽度系列用基本代号右起第四位数字表示。
当宽度直径系列的对比列为0系列时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。
轴承代号意义
轴承一、轴承后面代号的含义：.B--40°接触角；A--25°接触角；C--15°接触角；J--击压钢保持架；LI--机削铜合金保持架；DB--背对背配置；DF--面对面配置；CS--径向游隙大于标准游隙.二、后缀的意义若现代轴承中有几个后缀，则这些后缀按一下顺序分组排列:内部设计,外部设计,保持架,其它特点.第4组(其它特点)总是以斜线与基本代号或其它后缀分开.内部设计A 轴承内部设计经过修改BCDE外部设计CA 可任意(同向串列,面对面或背靠背)CB 配对安装的单列角接触球轴承CC 背靠背或面对面排列时,轴向按装前内部间隙与正常值之比较:小(CA),正常(CB),较大(CC)G 可任意(同向串连,背靠背,面对面)配对安装的单列角接触球轴承.面对面或背靠背排列时,轴承内有一定的按装前轴向间隙GA 可随意(串联,背靠背,面对面)GB 配对按装的单列角接触球轴承GC 面对面,背靠背排列时,轴承内有较轻(GA)中等(GB)或较重(GC)预负荷K 锥形内孔,直径锥度1:20K30 锥形内孔,直径锥度1:30-LS 轴承一侧具接触式油封,内圈无油封凸槽-2LS 轴承二侧具LS油封N 外圈圆柱面有止动槽NR 轴承外圈有止动槽和止动圈N2 外圈上有二个定位槽(成180度)PP 轴承(支承滚轮轴承,凸轮随动轴承)二侧具接触式油封RS 轴承(滚针轴承)一侧具有合成橡胶或聚氨基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承(滚针轴承)两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶摩擦油封-2RZ 轴承两侧具RZ油封X 1.基本尺寸经修正后符合ISO标准2.柱形滚动面(支承滚轮轴承,凸轮随动轴承)-Z 轴承一侧具防尘盖(非摩擦油封)-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位于止动槽异侧-2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-ZN,且带止动圈-2ZNR 同-2ZN,且带止动圈保持架F 钢或特殊铸铁制造机削保持架J 钢板冲压成形保持架L 轻合金机削保持器M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 铜板冲压成型保持架V 满滚子轴承,(无保持架)VH 由非分离型滚子祝贺件构成的满滚子轴承(圆柱滚子轴承)其它轴承特性- 以下后缀之前省略了代号前的斜线轴承精度P4 尺寸精度符合ISO4级公差(比P5级精密)P4A 尺寸精度符合ISO4级公差,运行精度相当于AFBMA标准ABEC9级P5 尺寸及运行精度符合ISO5级公差(精度高于P6)P6 尺寸及运行精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级PA9B 尺寸精度相当于AFBMA标准ABEC9级,运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或P6结合时,间隙后缀省去C.例如:P6+C2=P62振动品质QE5 符合电动机用特别标准,尺寸及运转精度达P6，极低噪音QE6 符合电动机用标准,低噪音热处理S0 高达150摄氏度S1 高达200摄氏度S2 高达250摄氏度S3 高达300摄氏度S4 高达350摄氏度补充润滑W33 轴承外圈有润滑油槽三个油孔W33X 轴承外圈有润滑油槽六个油孔润滑剂HT 高温润滑(-20至+130摄氏度)LHT 低/高温滑脂(-40至+140摄氏度)LT 低温滑脂(??????)MT 中温滑脂(-30至+110摄氏度)三、SKF公司的滚动轴承，滚动轴承部件及附件的完整代号由基本代号和补充代号组成。
电机轴承的代号构成及常用型号
电机轴承的代号构成及常用型号电机轴承也叫电动机轴承或者马达轴承，是专门应用于电动机或者马达上的一种专用轴承产品。
电机使用的轴承是一个支撑轴的零件，它可以引导轴的旋转，也可以承受轴上空转的部件，概念很宽泛。
电机常用的轴承有四种类型，即滚动轴承、滑动轴承、关节轴承和含油轴承。
最常见的电机轴承是滚动轴承，即有滚动体的轴承。
滑动轴承泛指没有滚动体的轴承，即作滑行运动的轴承。
电机轴承代号构成：1.前置代号—表示轴承的分部件。
2.基本代号—表示轴承的类型与尺寸等主要特征。
3.后理代号—表示轴承的精度与材料的特征。
电机轴承的工作原理电机滚动轴承利用光滑的金属滚动体以及润滑的内圈和外圈金属面来减小摩擦。
这些滚珠或滚柱“承载”着负载，支撑着电机主轴，使电机(转子)可以平稳旋转。
电机常用轴承型号Y2系列电机轴承轴伸端：6201-2E-C3、6202-2E-C3、6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、NU319、NU322风扇端：6201-2E-C3、6202-2E-C3、6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、6322-C3 YSJ系列压缩机专用电机轴承轴伸端：6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319、6319-C3、6322风扇端：6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、6322-C3电动机用轴承还有很多，常见搭配组合的有深沟球轴承与圆柱滚子轴承组合、角接触球轴承与圆柱滚子轴承的组合等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承代号表示方法轴承代号的构成轴承代号的含义
轴承的代号表示方法
代号用途:代表象征滚动轴承的结构、尺寸、类型、精度等，代号由国家标准GB/T272-93规定。
代号的构成：
前置代号——表示轴承的分部件
基本代号——表示轴承的类型与尺寸等主要特征
后置代号——表示轴承的精度与材料的特征
轴承代号的组成如下表所示：
内径代号：一般情况下轴承内径用轴承内径代号（基本代号的后两位数）×5=内径(mm)，例：轴承6204的内径是04×5=20mm。
常见特殊情况：
㈠当轴承内径小于20mm
㈡当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号
‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。
以此类推627的内径为7mm，634的内径为4mm。
㈢轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠‘/’隔开。
另一种情况：有部分滚针轴承旧代号内径代号直接用‘/’隔开。
这几种情况‘/’后边的几位数值为轴承内径尺寸。
见下表示例：
内径尺寸(mm) 1.522500112025
轴承内径尺寸为(mm)10121517
对应内径代号为00010203
㈡当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。
以此类推627的内径为7mm，634的内径为4mm。
㈢轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠‘/’隔开。
另一种情况：有部分滚针轴承旧代号内径代号直接用‘/’隔开。
这几种情况
‘/’后边的几位数值为轴承内径尺寸。
见下表示例：
轴承型号619/1.562/2260/5003519/11207943/25内径尺寸(mm) 1.522500112025
轴承内径尺寸为(mm)10 12 15 17
对应内径代号为00 01 02 03
㈡当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。
以此类推627的内径为7mm，634的内径为4mm。
㈢轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠‘/’隔开。
另一种情况：有部分滚针轴承旧代号内径代号直接用‘/’隔开。
这几种情况
‘/’后边的几位数值为轴承内径尺寸。
见下表示例：
轴承型号619/1.562/2260/5003519/11207943/25内径尺寸(mm) 1.522500112025
以上是几种轴承内径常见的表示方法，国际上有些公司的代号都不尽相同；要以实际情况为准。
具体要参考各种资料和各厂家样本。
尺寸系列代号：用于表达相同内径但外径和宽度不同的轴承，见图。
外径系列代号：特轻(0,1),轻(2),中(3),重(4)
宽度系列代号：一般正常宽度为“0”,通常不标注。
但对圆锥滚子轴承(7类)和调
心滚子轴承(3类)等类型不能省略“0”
6010为轻薄系列，应用于轻载荷、高转速；6210是轻型系列，轻型负荷转速最合理，是应用面最广的类型；6310是中重型系列；6410是重系列，用于重载低速。
中型和中重型应用最广，如各类机械传动部件、中小型电动机、流水线传送带、摩托车等等各种机械设备几乎都有用到这两种类型。
类型代号：应记住常用的轴承代号：3,5,6,7,N五类，对应老代号为7，8，0，6，2类。
详细请见本站首页产品分类.
公差等级代号见表:
向心轴承和角接触球轴承分五级见下表（高→低）
推力球轴承分四级见下表（高→低）
如需要较高公差级别的轴承，可根据GB307标准规定选用适合的公差等级轴承。
游隙代号：游隙代号分六级以/C1 /C2 /C3 /C4 /CM为代号，CM为电机用轴承游隙组，其他游隙组数值越大游隙就越大；C0为基础组游隙不标注。
选择轴承游隙要充分考虑轴承安装孔和轴承与轴的配合公差及温度，详请参考GB/T4604标准或咨询本站。
代号方法示例：例①6308 6--深沟球轴承，3--中系列，08--内径d=40mm，公差等级“O”级、游隙组为“0”组都不标注；
例②N105/P5N--圆柱滚子轴承，1--特轻系列，05--内径d=20mm，公差等级为5级，游隙组为“0”组不标注；
例③7214C/P47--角接触球轴承，2--轻系列，14--内径d=70mm，C--公称接触角α=15°，P4--公差等级为4级，游隙组为“0”组；
例④302133--圆锥滚子轴承，0--正常宽度(0不可省略)，2--轻系列，13--内径d=65mm，公差等级为0级，游隙组为“0”组。
