2019中考物理 电压 电阻专题复习练习(含解析)
电压电阻
1. 如图所示，要使电压表测灯L2两端的电压，正确的电路图是（）
2. 在图示电路中，开关闭合后，会出现的后果是（）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
3. 如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出ab、
bc、ac两端的电压分别为U ab=3V，U bc =3V，U ac=6 V，在表中记录数据后，下一步
应该做的是( )
A.整理器材，分析数据，得出结论
B.对换L1和L2的位置，再测出一组电压值
C.改变电源电压，再测出几组电压值
D.换用不同规格的小灯泡，再测出几组电压值
4. 在如图所示的电路中，闭合开关S时，电压表的示数为6V；若开关S断开时，电压表的示数为4V，则此时灯L1及L2两端的电压分别为( )
A.4 V，2 V
B.2 V，4 V
C.6 V，4 V
D.6 V，2 V
5. 如图所示是研究导体的电阻大小是否与导体材料有关的电路。
其中除了AB、CD导线的长度相同外,还应满足的条件是( )
A.横截面积不同,材料不同
B.横截面积相同,材料不同
C.横截面积不同,材料相同
D.横截面积相同,材料相同
6. 导体的电阻是导体本身的一种性质,它的大小( )
A.只决定于导体的材料
B.只决定于导体的长度
C.只决定于导体的横截面积
D.决定于导体的材料、长度和横截面积
7. 1.下列关于滑动变阻器的说法,正确的是( )
A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的
B.滑动变阻器是靠改变导体的材料来改变导体电阻的
C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体
电阻的
D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的
8. 如图所示,向右移动滑片时,电阻的变化效果相同的是( )
A.甲和乙
B.甲和丙
C.甲和丁
D.乙和丁
9. 如图所示的滑动变阻器中，下列说法中错误的是( )
A．AB间是紧密缠绕在绝缘筒上的电阻丝，CD是导体棒
B．变阻器的最大电阻值决定于AB间电阻丝的长度、材料和横截面积
C．滑动变阻器要串联接入电路中
D．滑动变阻器的电阻丝可用铜丝代替
10．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是( )
A．增大导线两端的电压 B．减小导线中的电流
C．将导线拉长后接入电路 D．将导线对折后接入电路
11. 电压的表示符号 ,国际单位是 ,用字母表示。
12. 对人体的安全电压是伏
13. 一节干电池的电压是伏= 毫伏
14. 我国家庭电路的电压是伏= 千伏
15. 一段电阻线，当加10 V电压时，流过它的电流为0.2 A，其电阻为50 Ω，将电压减小为5 V，则它的电阻为____Ω，当电压减小为零时，其电阻为____Ω，原因是。
16. 如图所示，电源电压是5 V且恒定不变，S闭合后电压表的示数为1 V，则灯L1两端的电压为____V，灯L2两端的电压为____V；通过灯L1、L2的电流之比是____。
17．学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在铅笔芯的B端，这样做的目的是。
金属夹向A端移动的过程中，电路中的电流将____，这一看不见的变化可以由看得见的现象来呈现，即通过____来反映。
18．小宇在探究“串联电路中电压的规律”时，不小心将电压表串联在电路中，闭合开关后，看到的现象是：小灯泡____(填“发光”或“不发光”)，电压表____(填“有”或“无”)示数。
由此你得出的结论是____。
参考答案：
1---10 DDDAB DDCDC
11. U 伏特 V
12. ≤36
13. 1.5 1500
14. 220 0.22
15. 50 50 电阻是导体本身的一种性质，与其两端所加电压无关
16. 4 1 1：1
17. 使接入电路的电阻值最大变大灯泡的明暗
18. 不发光有电压表对电流的阻碍作用较大。
2019中考物理----伏安法测电阻的实验(含答案解析)
伏安法测电阻的实验一、实验探究题1.在“伏安法测电阻”实验中，小明同学将电路连成如图甲所示的电路。
（1）请你用笔画线代替导线将实物电路连接完整。
（要求：滑动变阻器的滑片P 向右滑动时，电流表示数变大）.（2）实验中，闭合开关后，移动滑片，电流表无示数，电压表有较大示数，经检查，导线连接完好，则故障可能是________。
（3）排除故障后，小明进行实验记录数据，并根据数据绘制出图像（如图乙所示），由图乙可知，该定值电阻阻值是________Ω。
（4）小华设计了另一个测量电阻的电路，如图丙所示，电源电压不变，在MN 之问接入待测电阻，可以在电流表表盘上直接读出电阻阻值，小华已经标出了部分电阻值（如图丁所示），由电表表盘数据可知：该电路中R0＝________Ω。
2. 如图所示是小明测定小灯泡电阻的实验电路图，电源电压恒为9V，电压表有0～3V和0～15V两个量程，小灯泡上标有5V字样。
（1）实验中电压表应选用________V的量程。
（2）正确连接电路后，闭合开关S，小明发现电流表示数较小，小灯泡不亮。
接下来应进行的操作是_____（只有一个正确选项）。
A. 更换一个同样规格的小灯泡B. 更换电压表所使用的量程C. 检查电路中是否存在断路故障D. 减小滑动变阻器接入电路的阻值（3）小明正确操作后，发现灯泡发光了。
如果要使灯泡正常发光，他应该移动滑动变阻器的滑片，观察________表的示数，使其为________。
（4）小明根据多次实验测得的数据画出了通过小灯泡的电流随其两端电压变化的图象，如图所示，分析图象可知小灯泡正常发光时的电阻是________Ω（保留小数点后一位）。
同时发现在不同的电压下，灯丝电阻不是定值，原因是灯丝电阻受________的影响。
（5）当小灯泡正常发光时，小明还想知道小灯泡两端电压变大时它的发光情况，他逐渐向左移动滑片。
当灯泡两端电压是8V时，小灯泡灯丝烧断了，此时电压表示数会________8V。
中考物理(真题版)专题练习题：电阻的测量
电阻的测量1.（2019福建，30）现要测量电阻R X的阻值，提供的实验器材有：待测电阻R x（约5Ω）、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干°（1）用笔画线代替导线，将图1中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小。
（2）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。
若电路中只有一处故障，可判断该故障是。
（3）排除故障继续实验，某次测量，电流表的示数为0.50A，电压表的示数如图2，该示数为V，则R x＝Ω。
（4）某同学利用电源（电压未知）、电阻箱（0﹣999.9Ω）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻R x的阻值，设计的电路如图3．完成下列实验步骤：①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；②；③；④电阻R x＝。
（用测得量的符号表示）2.(2019天水,20)利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。
（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。
小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b 之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。
如果电路连接完好，只有一个元件有故障，该故障是______。
（4）排除故障后，调节滑动变阻器，记录多组数据。
画出了待测电阻R x的I-U图象，如图丙所示。
由图象可得R x=______Ω．（5）如图丁所示的实验电路图，不能够得出定值电阻R x阻值的电路是______。
3.（2019玉林，）如图所示，图甲是“伏安法测电阻”的实验电路图。
（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。
（要求滑动变阻器滑片P向右移动时阻值变大）（2）在连接电路时，开关必须。
上海市(2019-2023)中考物理分项汇编专题14 测电阻、电功率实验题含详解
专题14测电阻、电功率实验题一、实验题字样、“10Ω2A”字样、“50Ω1A”字样），以及导线若干．小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据．继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同．求：①电压表的量程．②计算说明实验中电流表的量程．的阻值．③根据记录的第二组数据，计算出此时待测电阻Rx一、实验题①连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变且很暗。
出现此现象的原因是：；②现有规格为“2Ω1.0A”、“5Ω0.5A”、“10Ω0.2A”的三个滑动变阻器供选择，为了顺利完成实验，应选的滑动变阻器连入电路；①小华判断小灯正常发光的方法是：；）中电压表所接量程为伏；③请根据相关信息计算出电压U和小灯泡的额定功率P额。
（2023·上海普陀·统考二模）小华做“测定小灯泡的电功率”实验，现有电源两个（电压分别为、待测小灯（标有“2.5V”字样）、电流表、电压表、滑动变阻器（标有“10Ω2A”字样）（1）小华连接的电路中电压表并联在两端（选填“小灯”、“滑动变阻器”（2）小华仅更换了电源，闭合电键前使变阻器连入电路的电阻最大。
闭合电键后，他移动滑片，发现电压①小嘉判定小灯泡正常发光的依据是。
②调整电路前，电压表并联在（选填“小灯泡”“滑动变阻器”或“电源”（写出主要的计算过程）()（2023·上海浦东新·统考二模）小华做“测定小灯泡的电功率”实验，现有电源（电源电压可调，且（1）判断并说明电压表并联在电路中的位置；；；（2）请根据相关信息计算出小灯泡的额定功率P=。
（需写出主要推理和计算过程）（2023·上海杨浦·统考二模）小杨要做“测定小灯泡电功率”实验，现有电源（电压为、滑动变阻器各一个，其它器材齐全且完好。

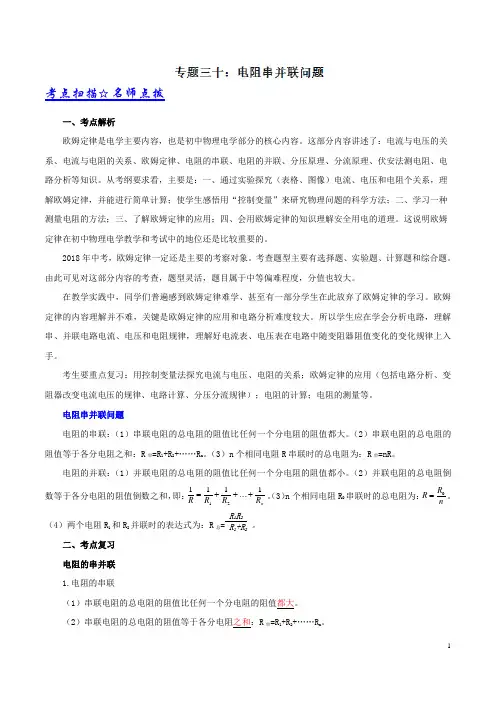

专题30 电阻串并联问题-决战中考2019物理压轴题、高频题、高分值题解题技巧(解析版)
考点扫描☆名师点拨一、考点解析欧姆定律是电学主要内容，也是初中物理电学部分的核心内容。
这部分内容讲述了：电流与电压的关系、电流与电阻的关系、欧姆定律、电阻的串联、电阻的并联、分压原理、分流原理、伏安法测电阻、电路分析等知识。
从考纲要求看，主要是：一、通过实验探究（表格、图像）电流、电压和电阻个关系，理解欧姆定律，并能进行简单计算；使学生感悟用“控制变量”来研究物理问题的科学方法；二、学习一种测量电阻的方法；三、了解欧姆定律的应用；四、会用欧姆定律的知识理解安全用电的道理。
这说明欧姆定律在初中物理电学教学和考试中的地位还是比较重要的。
2018年中考，欧姆定律一定还是主要的考察对象。
考查题型主要有选择题、实验题、计算题和综合题。
由此可见对这部分内容的考查，题型灵活，题目属于中等偏难程度，分值也较大。
在教学实践中，同学们普遍感到欧姆定律难学、甚至有一部分学生在此放弃了欧姆定律的学习。
欧姆定律的内容理解并不难，关键是欧姆定律的应用和电路分析难度较大。
所以学生应在学会分析电路，理解串、并联电路电流、电压和电阻规律，理解好电流表、电压表在电路中随变阻器阻值变化的变化规律上入手。
考生要重点复习：用控制变量法探究电流与电压、电阻的关系；欧姆定律的应用（包括电路分析、变阻器改变电流电压的规律、电路计算、分压分流规律）；电阻的计算；电阻的测量等。
电阻串并联问题电阻的串联：（1）串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。
（2）串联电阻的总电阻的阻值等于各分电阻之和：R 串=R 1+R 2+……R n 。
（3）n 个相同电阻R 串联时的总电阻为：R 串=nR 。
电阻的并联：（1）并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。
（2）并联电阻的总电阻倒数等于各分电阻的阻值倒数之和，即：n R R R R111121+⋯++=。
（3）n 个相同电阻R 0串联时的总电阻为：nR R 0=。
（4）两个电阻R 1和R 2并联时的表达式为：R 总=R 1R 2R 1+R 2 。
2019年中考物理试题专题训练——欧姆定律专题2(word版含参考答案)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小3.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大4.（2019淮安，8）如图（a ）所示是电阻甲和乙的I-U 图像；（b ）、（c ）是它们的部分电路连接示意图，下列说法错误的是A. 当电阻乙两端电压为2. 5V 时，它的阻值和甲的阻值相等B. 图（b ）中，当电压U 为3V 时，乙的电阻为5Ω。
C. 图（c ）中，当电压U 为2V 时，干路总电流为0.6AD. 图（c ）中，在电压U 从0增大到2.5V 的过程中，通过甲、乙两电阻的电流之差先变大后变小 5. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大6. (2019泰州，12）如图,R 1>R 2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V 1示数变化量的绝对值为△U 1,电压表V 2示数变化量的绝对值为△U 2,滑动变阻器R 两端电压变化量的绝对值为△U 3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U37.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。
2019年中考物理试题专题训练——欧姆定律专题(参考答案版)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019哈尔滨，27）如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A、电源电压为3V，R1阻值为1. 8ΩB、电路消耗的最小功率为0. 2WD、当电流为0. 4A时，R1与Rp连入电路的阻值之比为1:2【答案】C2.(2019宁夏,4)如图所示的电路中，电阻R2的阻值为15Ω。
当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。
下列说法正确的是A．电阻R1的阻值为10ΩB．S1、S2闭合时，通过电阻R1的电流为0.5AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5A【答案】A3.（2019齐齐哈尔，10）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（ ）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V【答案】D4.（2019齐齐哈尔，13）如图所示的电路，电源电压恒为4.5V，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。
闭合开关S，在不损坏电路元件情况下，下列选项正确的是（ ）A．电路中最大电流为0.6AB．电路的最大功率为2.25WC．电压表示数变化范围为1～3VD．滑动变阻器阻值变化范围为3～30Ω【答案】BD5.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（ ）【答案】D6.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
中考物理《欧姆定律》练习题及答案
1．（2019·宜昌）用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R 两端电压，设计了三种方案。
甲：多节干电池串联接入MN ；乙：电池与滑动变阻器串联接入MN ；丙：电池先后与不同定值电阻R ′串联接入MN 。
可行的方案是（ ）A ．仅有甲B ．仅有乙C ．仅有甲、乙两种D ．甲、乙、丙都可行【答案】D【解析】研究电流跟电压的关系时应采用控制变量法，即控制电阻的阻值不变，改变电阻两端的电压测出通过的电流，据此进行解答。
解：研究电流跟电压的关系时，应控制电阻的阻值不变，改变电阻两端的电压，则 甲：多节干电池串联接入MN 时，改变干电池串联的节数时电源的电压发生变化，R 两端的电压发生变化，方法可行；乙：电池与滑动变阻器串联接入MN 时，移动滑动变阻器滑片P 改变接入电路中的电阻，从而改变电路中的电流和R 两端的电压，方法可行；丙：电池先后与不同定值电阻R ′串联接入MN ，定值电阻R ′的阻值不同，分得的电压不同，定值电阻R 两端的电压不同，方法可行；综上可知，甲、乙、丙三种方案均可行。
2．(2019·青海)在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图l 所示的图像。
根据图像，下列说法正确的是（ ）A ．导体甲的电阻大于导体乙的电阻B ．通过导体乙的电流与其两端的电压成正比C ．当导体甲两端的电压为2V 时，通过导体甲的电流为 0.2AD ．将两导体并联后接在 3V 的电源上时，干路中的电流为 0.6A【答案】B【解析】A 、由图象，当通过甲、乙的电流都0.3A 时，乙两端电压大于甲两端电压，由R ＝U I可知乙的电阻大于甲，故A 错误；B 、由图象可知，通过导体乙的电流与两端的电压成正比例函数，即通过导体乙的电流与两端的电压成正比，故B 正确；C 、当导体甲两端的电压为2V 时，从图象中读出2V 时，通过甲的电流为0.4A ，故C 错误；D 、由并联电路的电压特点可知，当导体甲与乙并联后接入电路后它们的电压相等，当U A ＝U B ＝3V 时，I A ＝0.6A ，I B ＝0.3A ，干路中的电流I ＝I A +I B ＝0.6A+0.3A ＝0.9A ，故D 错误。
2019年中考物理试题专题训练——电流与电压、电阻的关系专题(word版含答案)
【答案】0.15；0.45。
2.. (2019衡阳，18)如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正阳，9）如图所示是电阻RA和RB的I-U图象，分析可知下列说法中正确的是
A．变大，变大B．变大，变小C．变小，变小D．变小，变大
【答案】D。
6.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。
【答案】0.2；6。
（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）。
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R（填“短路”或“断路”）
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压（填“改变”或“不变”），滑动变阻器的滑片应向（填““左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是Ω。
（5）接下来他们分别接入其它电阻再次对电流与电阻关系进行探究，并作出了如下图所示图像，请你通过图像中所给信息计算出实验过程中滑动变阻器两端的电压U=______V。
2019中考物理----欧姆定律的应用(含答案解析)
欧姆定律的应用一、单选题1. 在图所示的电路中，电源电压不变，闭合开关S，电压表V1与电压表V2的示数之比为2：3，电流表A 的示数为l安；若将电压表V1换成电流表A1．则电流表A1的示数为2安．那么电阻R1和电阻R3的阻值之比为（）A. 2：1B. 1：2C. 4：3D. 3：42.如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。
若断开开关S2，则（）A. 电流表的示数变大，电压表的示数变小B. 电流表的示数变小，电压表的示数变大C. 电流表和电压表的示数都变小D. 电流表和电压表的示数都变大二、计算题3. 如图所示的电路中，电阻R1＝36Ω，滑动变阻器R2标有“100Ω2A”字样，电流表的量程为0～0.6A，电压表的量程为0～15V。
闭合开关S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为6V，电流表的示数为0. 5A。
求：（1）此时滑动变阻器R2接入电路的阻值。
（2）电源电压。
（3）为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围。
4. 如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．（1）当托盘为空时，R2电阻________；（2）若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；（3）若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．5.如图所示，当S1闭合，S2、S3断开时，电压表示数为3V，电流表示数为0.5A；当S1断开，S2、S3闭合时，电压表示数为4.5V，求R1、R2的阻值。
6.如图所示，已知电源电压为U，三个电源的阻值分别为R1、R2和R3，求：①当S1、S2均断开，电流表和电压表的示数；②当S1、S2均闭合时，电压表和电流表的示数．7. 如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：①电源电压．②滑动变阻器R2的最大阻值．③当S1、S2均闭合，且滑片P在a端时，求电流表的示数．8. 如图所示，电源电压为6V，R1=R2=30Ω，求：（1）当开关S断开时，R2两端的电压；（2）当开关S闭合时，电流表的示数。
