尼龙扎带在生产中常出现的问题及解决方法
尼龙扎带在生产中常出现的问题及解决方法由于尼龙扎带具有捆扎快捷、使用方便、种类繁多适用各种物品的捆扎，使得其受欢迎程度越来越高，很多人开始投入到扎带行业中。
但对于初学者而言，在生产扎带时会碰到很多问题，需要经过长期的摸索才能生产出符合标准，高质量的产品。
今天，固永力总结出一些在生产中遇到的常见问题及解决方法，希望能够帮助到那些刚刚踏入尼龙扎带生产这个行业的人们吧。
问题一：扎带不到位，时长打空
原因1：尼龙扎带机送料不到位
解决办法：可以通过加大尼龙扎带机的送料行程。
原因2：辅助进料吹气开关未开
解决办法：把辅助进料吹起开关打开，使辅助进料吹起接上压缩空气。
原因3：导轨堵塞，导致无法送料
解决办法：打开导轨盖，对导轨进行清理。
原因4：扎带挡片松动，偏移了位置
解决办法：在导轨位置放一条扎带，后扣压紧，再调节扎带挡片，调至扎带垂直于前扣凹槽位置。
问题二：扎带扣不上，穿不进扎带孔
原因1：前扣行程太短
解决办法：加大前扣行程。
原因2：扎带穿孔时走位
解决办法：按上述方法进行排除。
原因3：后扣凹槽位置与扎带孔配合不上
解决办法：调整扎带孔与后扣凹槽的位置，保持两者位置一致。
问题三：扎带扣不上，行程只走一半，卡在档杆前
原因：前扣行程与档杆时间有偏差
解决办法：减小前扣速度。
问题四：扎带扣不上，扣起时扎带不在前扣凹槽内
原因：前扣行程与档杆时间配合不当
解决办法：加大前扣速度。
问题五：扎带捆扎不紧
原因：卡槽行程太短
解决办法：加长卡槽行程长度。
问题六：扎带切口过长
原因1：卡槽行程过长
解决办法：减短卡槽行程。
原因2：切断长度过长
解决办法：减小切断长度。
问题七：档杆不出来，卡住
原因1：档杆位置缺润滑剂
解决办法：在档杆位置添加润滑剂。
原因2：档杆电磁铁弹簧损坏
解决办法：更换档杆电磁铁弹簧。
问题八：送料不到位
原因1：振动盘送料过慢
解决办法：只需用手轻轻拨一下振动盘上的扎带，切记注意安全。
原因2：振动盘与导轨间扎带毛刺或有反料
解决办法：关闭振动盘，取下不规则扎带。
以上就是尼龙扎带在生产中常见问题及解决方法，希望看过对你有所帮助哦!推荐阅读《尼龙扎带材质-塑料分类》，这也可以帮你进一步了解尼龙扎带。
若你想要了解更多尼龙扎带的产品资料，可以联系我们，我们会竭诚为你服务。
尼龙扎带产品技术规范(二)2024
尼龙扎带产品技术规范（二）引言概述：本文旨在介绍尼龙扎带产品技术规范（二），通过对尼龙扎带的技术规范进行详细阐述，以确保产品质量和安全性。
本文将从以下五个大点展开讨论，并分别介绍每个大点下的小点内容。
正文：一、尼龙扎带的材料选择1. 材料种类：介绍尼龙扎带常用的材料种类，如尼龙66材料和尼龙12材料等。
2. 材料强度：分析材料强度对尼龙扎带的影响，介绍标准强度要求。
3. 材料的可燃性：阐述尼龙扎带材料的阻燃性能要求。
二、尼龙扎带的外观和尺寸要求1. 宽度和长度要求：详细描述尼龙扎带的宽度和长度的标准要求。
2. 扣合性能：介绍尼龙扎带的扣合强度和可重复使用性能的要求。
3. 外观缺陷：列举可能的外观缺陷，如划痕、毛刺等，并规定了其允许的程度。
三、尼龙扎带的机械性能要求1. 强度和伸长率：详述尼龙扎带在拉伸强度和伸长率方面的标准要求。
2. 耐腐蚀性能：介绍尼龙扎带在化学腐蚀物体中的耐腐蚀性能要求。
3. 耐候性：阐述尼龙扎带在不同环境条件下的耐候性要求。
四、尼龙扎带的使用环境要求1. 温度要求：详细描述尼龙扎带在不同温度条件下的使用要求。
2. 湿度要求：介绍尼龙扎带在不同湿度条件下的使用要求。
3. 防紫外线要求：阐述尼龙扎带在户外使用时的防紫外线要求。
五、尼龙扎带的质量检验方法1. 外观检验：介绍尼龙扎带外观检验的方法和标准。
2. 强度检验：详细描述尼龙扎带强度测试的方法和标准。
3. 包装检验：阐述尼龙扎带包装的检验要求。
总结：通过本文对尼龙扎带产品技术规范的详细阐述，我们了解了材料选择、外观和尺寸要求、机械性能要求、使用环境要求以及质量检验方法等方面的规定。
遵循这些规范，可以保证尼龙扎带产品的质量和安全性。
尼龙扎带机保养
JS-888尼龙扎带机日常保养故障表：故障原因调节方法一、扎带不到位，空打。
1送料不到位。
2辅助进料吹气未开。
3导轨中有不规则扎带堵塞，导致无法送料。
4扎带挡片松动跑位。
1加大送料行程。
2把辅助进料吹气接上压缩空气。
3把导轨盖板打开，取下不规则扎带。
4在导轨位置放一条扎带，后扣压紧，再调节扎带挡片，调至扎带垂直于前扣凹槽位置。
二、扎带扣不上，穿不进扎带孔。
1前扣行程太短。
2扎带穿孔时走位。
3后扣凹槽位置与扎带孔配合不上。
1加大前扣行程。
2按第一条调节方法排除。
3调节后扣凹槽位置与扎带孔位置一致。
三、扎带扣不上，行程直走一半，卡1前扣行程与挡杆时间有冲突。
1减小挡杆时间，（减小前扣速度-微在挡杆前。
调）。
四、扎带扣不上，扣起时扎带不在前扣凹槽内。
1前扣行程与挡杆时间配合不当。
1加大挡杆时间，（加大前扣速度-微调）。
五、扎不紧。
1拉紧行程太短。
1加大拉紧行程。
六、扎带切口过长。
1拉紧行程过长。
2切断长度过长。
1减小拉紧行程。
2减小切断长度。
六、扎带切口不平。
1拉紧行程过长，导致直接拉断扎带。
2切刀损坏。
1减小拉紧行程。
2联系厂家更换。
七、挡杆不出来，卡住。
1挡杆位置缺润滑油。
2挡杆电磁铁弹簧损坏。
1加润滑油。
2联系厂家更换。
八、送料不到位。
1震动盘送料过慢。
2震动盘与导轨间扎带有毛刺或有反料。
1手动轻轻拨一下震动盘上的扎带。
2关掉震动盘，取下不规则扎带。
机器所有活动部位每月加油一次，电器部分除外。
振动盘送料故障：故障原因调节方法不送料1全波状态。
2航空接头松动。
3震动幅度0。
1开启半波。
2扭紧航空接头。
3震动幅度调到15-25。
送料故障：故障原因调节方法不送料送料行程过短行程调500-600复位时送料电机咔咔响1感应片走位先关掉电源，手动把送料摆臂旋转到最右边，然后把感应片调至感应器中间位置，再开机测试，或按上图样式调节。
尼龙注塑常见缺陷和解决方法
• 检查材料中有无尺寸较长的再生料、再生料的使用比例过大。
1 、模具的脱模锥度不足，表面光洁 10 、脱 度不足 模困难 、 顶出 2、 脱模顶针的位置不当或直径过小 破裂 • 机筒温度设置不当 11 、下 • 机筒下料口处冷却不足 料困难或 • 螺杆、机筒设计不当 不下料
料困难或 不下料 • 料斗、下料口堵塞
龙注塑常见缺陷和解决方法 解决方法 1 、提高注射压力 2 、提高注射速度 3 、提高机筒温度 , 4 、在未填满的部位加排气孔 5 、扩大浇口尺寸或缩短浇口流道的距离 6 、检查过胶圈的磨损程度，更换 1 、增加熔胶量，提高注射压力 2 、提高机筒温度，提高注射速度 3 、提高模具温度 4 、充分排气 • 降低机筒温度、螺杆转速、背压 • 降低注射速度和注射压力 • 扩大浇口尺寸 • 开设或增加排气孔、槽 • 加强干燥，加长干燥时间或采用真空干燥 • 降低机筒温度、螺杆转速 • 降低注射速度和注射压力 • 检查材料中有无杂质 1 、提高注射压力 、 速度 、 机筒温度 、 模具温度 2 、更改浇口位置，使熔合纹出现在不受负荷或不显著的部位； 开设冷料井，使熔合纹处的冷料排出 1 、调整模具的温度控制，使其冷却均匀 2 、产品的设计尽量使其壁厚均匀 3 、降低注射压力和保压压力 4 、降低注射速度 1 、增加熔胶量，提高注射压力，延长注射时间 2 、充分干燥材料 3 、制品厚度不要超过 7—10MM 4 、降低机筒温度及模具温度 1 、提高模具温度，制品取出后浸入热水或放入烘箱中缓慢冷却 2 、降低注射速度，提高模具温度 1 、增加排气孔 2 、降低机筒温度 、 注射速度 3 、加大浇口 1 、加大脱模锥度，模具表面抛光 2 、增加顶针数量或加大顶针直径 3 、延长冷却时间，降低机筒温度 、 模具温度 适当提高机筒中段温度、降低后段温度 • 检查冷却水管有无堵塞 • 螺杆的加料段较长、螺槽较深、该处机筒拉槽
尼龙注塑工艺容易产生的14种不良现象及对应解决方案大全
尼龙注塑工艺容易产生的14种不良现象及对应解决方案大全尼龙塑料制品尺寸精确，适用于大量生产与形状复杂产品等成型加工领域。
注塑工艺简单易操作，但也存在很多因人工操作，或者注塑设备，原料等因素导致的问题。
对于尼龙注塑工艺容易产生的一些不良现象，我们应当如何解决呢？以下是14种易产生的不良现象及对应的解决方案。
1. 尼龙塑料制品打不满原因分析：1.模具温度低2.注入给料筒温度过低3.给料量不够4.尼龙塑料制品质量超过注塑机的最大注塑量5.注入压力太小，注入速度比较慢6.喷嘴温度低，物料在出料口冷凝（干尖）7.柱塞或螺杆退回太早，注入时间不够8.浇口太小、太薄或太长9.模具没有排气孔或位置不当等原因解决方案：1.提升给料筒温度2.减少模具冷却水，提升模温3.增加给料量4.选择适合尼龙塑料制品成型注入量的设备5.适当提升注入压力6.提升喷嘴温度7.保证合适的注入时间和保压时间8.加大模具浇口9.模具需合理设计排气装置2. 溢流或出现飞边原因分析：1.注入压力太大2.锁模机构磨损，锁模力太小3.料温太高4.模具的接触面不平，模具磨损变形5.模具接触平面落入异物1.降低注入压力2.修理设备，提升锁模力3.降低给料筒温度4.修理模具5.及时清理模具中的异物3. 有凹痕（由于收缩率大造成塌坑）原因分析：1.浇口及料道太小2.料温太高3.模具温度太高4.给料量不足5.注入及保压时间不够6.注塑尼龙制品太厚或薄厚悬殊解决方案：1.扩大浇口2.降低给料筒温度3.有效冷却模具4.调整给料量5.加长保压时间6.合理设计模具，壁厚应尽量均匀一致尼龙毛刷条4. 有熔接痕（合料线）原因分析：1.料温太低2.注入压力太低，注入速度太慢3.模具温度太低4.浇口较多5.尼龙塑料制品壁厚不均6.脱模剂用量较多7.模腔排气不佳解决方案：1.提升给料筒温度2.提升注入压力及速度3.提升模具温度4.适当减少浇口数量5.提升模具制作精度6.减少脱模剂用量7.增强排气5. 尼龙塑料制品表面有波纹原因分析：1.料温太低、树脂黏度大，流动性差2.注入压力小，速度太慢3.模具温度低4.模具浇口太小解决方案：1.提升给料筒温度2.提升注入压力3.提升模具温度4.加大浇口6. 有气泡和真空泡原因分析：1.原料中含有水分、溶剂或其他的挥发物2.料温太高，受热时间长3.注入压力太小4.尼龙塑料制品太厚，表里冷却速度不同，内部产生真空泡.5.模具温度太低.6.注入时间太短.解决方案：1.成型前先将原料进行干燥2.降低给料筒温度3.提升注入压力4.加大流道及浇口尺寸5.适当提升模具温度6.延长注入时间7. 有黑点及条纹原因分析：1.塑料分解出现黑色斑点2.模具没有排气孔或排气位置不当3.柱塞与给料筒间隙太大，粒料在间隙中受热时间过长分解而黑，或是由于坚硬颗粒使螺杆磨损而出现黑点.解决方案：1.合理控制工艺温度，避免塑料过热分解2.合理开设排气孔3.及时维修机器，增加料缸冷却尼龙拉链8.有银丝及斑纹原因分析：1.物料分解后的产物进入模腔，以致出现斑纹2.原料中含水分过高，水汽混在料中产生银丝3.原料中含有易挥发物解决方案：1.降低给料筒温度2.原料使用前进行预热干燥3.成型前对原料进行干燥、预热9.变色原因分析：1.料温过高，颜色分解而致变色2.塑料在给料筒中停留时间过长，受热分解3.润滑剂涂得过多解决方案：1.选择耐高温的颜色粉2.减少物料在给料筒中的停留时间3.减少润滑剂的用量10.变形、翘曲原因分析：1.冷却时间短，尼龙塑料制品未完全定型2.尼龙塑料制品厚薄不均，冷却时收缩不均3.注入两次，注入压力太大4.尼龙塑料制品顶杆位置不当，顶出时受力不均5.物料温度低或塑化温度不均解决方案：1.延长冷却时间或降低模型温度2.尼龙塑料制品设计力求合理3.降低第二注入压力，缩短保压时间4.合理布置顶杆位置5.提升给料筒温度11.尼龙塑料制品出现裂纹原因分析：1.模具太冷2.尼龙塑料制品在模具内冷却时间过长，塑料和金属嵌件收缩不同所致3.尼龙塑料制品顶出装置倾斜或不平衡4.顶出杆截面积太小或数量太少，分布不当5.尼龙塑料制品斜度不够，脱模困难解决方案：1.提升模具温度2.适当减少冷却时间，或对金属嵌件进行预热3.调整顶出位置4.正确设计定出位置5.尼龙塑料制品设计合理，要有一定斜度尼龙滑轮12.黏模（脱模困难）原因分析：1.模腔表面光洁度不够2.模具斜度不够（特别是形状较深尼龙塑料制品）3.注入压力较大，物料进入模具镶块边的缝隙4.模具温度高低和冷却时间长短不适当5.模具磨损划伤造成尼龙塑料制品飞边，脱模困难6.模具排气不当7.原料本身就黏模解决方案：1.提升模腔光洁度，最好表面镀铬2.增加模具倾斜度3.修理模具4.型芯面难脱模时可提升模具温度、缩短冷却时间，型腔中央难脱模时可降低模具温度、增加冷却时间。
低温状况下尼龙制品保持良好物性的方法

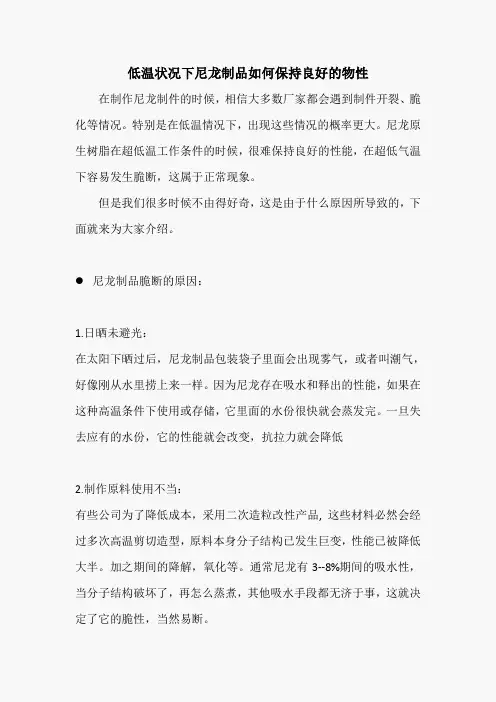

低温状况下尼龙制品如何保持良好的物性在制作尼龙制件的时候，相信大多数厂家都会遇到制件开裂、脆化等情况。
特别是在低温情况下，出现这些情况的概率更大。
尼龙原生树脂在超低温工作条件的时候，很难保持良好的性能，在超低气温下容易发生脆断，这属于正常现象。
但是我们很多时候不由得好奇，这是由于什么原因所导致的，下面就来为大家介绍。
尼龙制品脆断的原因：1.日晒未避光：在太阳下晒过后，尼龙制品包装袋子里面会出现雾气，或者叫潮气，好像刚从水里捞上来一样。
因为尼龙存在吸水和释出的性能，如果在这种高温条件下使用或存储，它里面的水份很快就会蒸发完。
一旦失去应有的水份，它的性能就会改变，抗拉力就会降低2.制作原料使用不当：有些公司为了降低成本，采用二次造粒改性产品, 这些材料必然会经过多次高温剪切造型，原料本身分子结构已发生巨变，性能已被降低大半。
加之期间的降解，氧化等。
通常尼龙有3--8%期间的吸水性，当分子结构破坏了，再怎么蒸煮，其他吸水手段都无济于事，这就决定了它的脆性，当然易断。
3.存放时间过长，储存方式不对：凡是塑料都存在一个老化的问题。
尼龙长期存放其本身的分子结构发生会降解和氧化，再加上水分的流失，所以也会导致尼龙扎带脆断的现象4.低温情况下分子容易断裂：塑料是大分子聚集体，大分子的特点是温度低时运动会减慢，温度高时运动加快。
在冬天或者低温时，分子运动慢，当尼龙制品受到外力时，物体会发生变形，由于分子运动慢，外力就不容易传递走（均分内应力）或消耗掉（分子链摩擦），所以容易产生内应力集中，当内应力大到一定程度时，大分子就断了，引发裂纹，裂纹会引内应力集中而传播，尼龙制品就断了。
5.尼龙在低温的时候水分少：尼龙制品含有一定的水分时，保持稳定。
尼龙6的吸水性为3％，尼龙66为1.5％。
塑料尼龙制件在低温情况下，水分流失，制品容易发生脆断。
尼龙制品脆断的解决方案：1.“水煮”调湿处理：注塑加工厂和产品的最终用户都已熟知吸水率会影响材料的性能，在搭扣等装配中，存在着高载荷的应用状态，尼龙部件仍维持在原来“干式注塑”的状态时，很可能会出现脆性断裂，经过“水煮”等调湿处理后，提高部件内的水气含量可有效地改善其易脆性。
扎带断裂改善报告
扎带断裂改善报告扎带断裂改善报告背景•扎带（也称为尼龙扎带或尼龙带）是一种常见的固定和绑扎材料，广泛应用于电子、机械、汽车等领域。
•尽管扎带在使用过程中具有一定的强度和耐久性，但仍存在断裂的问题。
•本报告旨在研究和改善扎带的断裂问题，提出相应的解决方案。
问题分析•扎带的断裂可能是由于过度拉伸、环境因素、材料质量或施工不当等原因引起的。
过度拉伸•过度拉伸会导致扎带的材料超负荷，从而提高断裂的风险。
•需要研究适当的拉伸范围，并制定使用指南和操作规范，以防止过度拉伸所导致的断裂。
环境因素•扎带在不同的环境中可能会受到影响，如高温、低温、紫外线辐射、化学物质等。
•研究和评估不同环境下扎带的耐久性，以确定适合的材料和处理方式。
材料质量•扎带的质量可能存在差异，包括原材料的选择、加工工艺和制造过程的控制。
•需要进行质量管控，确保扎带的强度和耐久性达到要求。
施工不当•不当的使用和安装方式可能导致扎带的断裂。
•需要提供相应的培训和指导，以确保扎带的正确使用方法。
解决方案•针对问题分析，提出以下解决方案：拉伸范围控制•研究扎带的可持续拉伸范围，并建立相应的使用指南和操作规范。
•提供培训和教育，加强用户对扎带正常使用的认识。
环境适应性改进•研发具有较好耐高温、低温、紫外线辐射和化学物质腐蚀能力的扎带材料。
•针对不同环境条件下的扎带应用，提供相应的技术支持和解决方案。
质量管控提升•提高扎带制造过程中的质量控制标准，确保原材料的选择和加工工艺的可追溯性。
•强化产品质检和测试，确保扎带的质量符合要求。
用户培训和指导•提供用户培训和指导，包括正确的扎带使用方法、安装技巧和注意事项等。
•加强与用户的沟通和反馈，及时解决用户在使用过程中遇到的问题。
结论•扎带断裂问题是一个复杂的课题，涉及到材料科学、工程应用和用户行为等多个方面。
•通过分析问题原因并提出相应的解决方案，可以改善扎带的断裂问题，提高其使用寿命和可靠性。
•进一步的研究和实践将有助于不断完善扎带的设计、制造和使用方式，为各个领域的工程师和用户提供更好的解决方案。
捆扎机常见故障分析及处理办法
捆扎机常见故障分析及处理办法捆扎机是一种常用的包装设备，主要用于将产品进行捆扎。
然而，由于长时间使用和其他原因，捆扎机常常会发生故障，影响工作效率和正常生产。
下面我将介绍一些捆扎机常见故障的分析及处理办法。
首先，捆扎机的电源故障是比较常见的问题。
如果发现捆扎机无法正常工作，首先要检查电源插头是否插紧，电源开关是否开启，并且检查电源线是否有断裂或损坏的情况。
若电源线出现断裂或损坏，应及时更换电源线，并确保安装正确可靠。
另外，还可以检查捆扎机的电机是否正常工作，若发现电机损坏，需要及时更换。
其次，捆扎机的传动装置故障也较为常见。
捆扎机传动装置在长时间运转中，由于摩擦和磨损等原因，可能会出现故障。
对于传动装置故障的处理，首先要检查传动带或链条是否松弛或严重磨损，若有松弛或磨损的情况，需要及时调整或更换。
另外，还要检查传动轴、齿轮等装置是否存在磨损或损坏，若有问题，应及时修复或更换。
此外，还应定期给传动装置进行加油和润滑，以减少磨损和故障发生的可能性。
第三，捆扎机的传感器故障也是常见问题之一、捆扎机通常会配备各种传感器，用于检测产品的位置、状态等信息，从而确保捆扎的准确性和稳定性。
若捆扎机出现误判或失灵的情况，首先要检查传感器是否被异物覆盖或堵塞，如果有，应清理或更换。
另外，还要检查传感器线路是否连接正确可靠，若有问题，应重新连接或更换线路。
如果以上方法无效，则需要考虑更换传感器。
此外，捆扎机的液压系统故障也较为常见。
液压系统是捆扎机的关键部件之一，负责提供捆扎力和运动驱动力。
若液压系统出现故障，首先要检查液压泵是否正常工作，若不工作，需要检查电磁阀、液压缸等是否存在故障或堵塞，并及时清理或更换。
另外，还应检查液压油是否充足，若不足，应及时添加，并确保合适的油压。
此外，还要定期检查液压系统的密封件，若有老化或磨损的情况，应及时更换。
最后，对于其他故障，如控制系统故障、机械部件损坏等，需要根据具体情况进行分析和处理。
扎带捆扎防漏措施
扎带捆扎防漏措施一、选择合适的扎带在选择扎带时，应考虑其尺寸、材质和拉力强度。
确保所选扎带能够承受住流体的压力，并且不易被流体腐蚀。
同时，根据不同的包装材料和流体类型，选择合适的扎带，以达到最佳的防漏效果。
二、确定合适的捆扎力度捆扎力度是影响防漏效果的重要因素。
如果捆扎力度过小，扎带容易松动，导致泄漏；如果捆扎力度过大，则可能损坏包装材料，同样导致泄漏。
因此，在捆扎时，应使用合适的力度，以确保扎带紧固而不损坏包装材料。
三、定期检查捆扎效果定期检查捆扎效果是必要的。
检查时应注意扎带的紧固程度、有无松动现象以及包装材料的完整性。
如发现异常情况，应及时采取措施进行修复或重新捆扎，以确保防漏效果良好。
四、使用防漏材料辅助捆扎在某些情况下，单一的捆扎方式可能无法完全防止泄漏。
此时，可以使用防漏材料辅助捆扎，以增强防漏效果。
例如，可以在包装的接缝处使用密封胶带或防漏垫片，以进一步减少泄漏的可能性。
五、加强包装前的检查工作在包装前，应对物品进行检查，确保其表面无裂纹、破损等可能导致泄漏的问题。
同时，还应检查包装材料是否完好无损，以确保其能够承受住流体压力和运输过程中的振动等外部因素。
六、确保包装材料的完好性包装材料的完好性是影响防漏效果的重要因素之一。
如包装材料存在破损或缺陷，应及时进行修复或更换。
此外，还应根据包装材料的特性，选择合适的捆扎方式和防漏措施，以提高其防漏性能。
七、实施多重捆扎保护为了提高防漏效果，可以采用多重捆扎保护方式。
例如，可以先用金属丝将包装材料固定在支撑物上，然后再使用塑料扎带进行二次捆扎。
这样可以在一定程度上提高包装的防漏能力。
八、培训员工提高捆扎技能员工的捆扎技能直接影响防漏效果。
因此，应对员工进行培训，提高其捆扎技能。
培训内容包括正确的捆扎方法、捆扎力度的掌握以及如何识别和修复潜在的泄漏问题等。
同时，还应定期对员工的捆扎技能进行评估和考核，以确保其技能水平符合要求。
九、制定捆扎操作规范为了确保捆扎操作的规范性和准确性，应制定详细的操作规范。
尼龙注塑加工工艺及其问题
尼龙注塑加工工艺及其问题PA—聚酰胺、也称尼龙，是一大类酰胺型聚合物的统称。
最常见的有 PA6 、 PA66 、 PA1010 。
最近，随着 I T 业的发展，一种新型的聚酰胺—PA46 的使用量剧增，它用于代替 LCP （液晶聚合物）生产电脑上的插件。
由于 PA 具有良好的机械性能，韧性好、抗冲击、耐磨、自润滑、阻燃、绝缘等特点，所以被广泛用于汽车、机械、电子、仪表、化工等多个领域，如齿轮、滑轮、轴承、叶轮、衬套、容器、刷子、拉链等。
PA6 、 PA66 、 PA46 都属脂肪族聚酰胺，是线性聚合物，其分子结构中有极强极性的酰胺基，所以具有高度的结晶能力。
PA 制品的性能依赖于其结晶形态及结晶度。
而加工条件对结晶形态和结晶度有影响，加工条件不同， PA 制品的结晶变化可达 40% ，制品冷却慢，结晶度高，且形成较大尺寸的结晶形态。
吸水性对其结晶度也有影响。
另外， PA 在加工过程中由于流动、剪切作用会产生一定程度的取向，导致制品性能的各向异性，沿取向方向的强度优于非取向方向，取向也有利于结晶过程的进行，在模具设计时要考虑这个因素。
• PA 的性能•物理性能无※、无味、不霉烂、外观为半透明或透明，乳白色或淡黄色，密度 1.04-1.36 ，燃烧时放出特殊的蛋白味，火焰为蓝色上端呈黄色。
•机械性能刚韧性好，耐反复冲击震动，使用温度为– 40-100 ℃，耐摩擦、耐磨耗、自润滑，但抗蠕变性差，尺寸稳定性较差，可以通过加入玻璃纤维增强或与其他材料共混来克服此缺点。
•耐化学品性能及耐候性PA 的有机溶剂很少，乃化学性能良好， PA 的有机溶剂是甲酸、酚类化合物。
不同浓度的无机酸、碱、盐均可导致 PA 溶胀、溶解或水解。
在不受阳光照射的条件下，其耐老化性能良好，但在热作用、光照、辐射条件下老化快、制品变色、性能下降。
•加工性能•易吸湿，成型前必须进行干燥。
•熔点高，熔限窄，熔点分别为： PA6 ： 215 ℃， PA66：255℃， PA46：290℃。
尼龙扎带产品技术规范
中山市易邦塑料制品有限公司尼龙扎带产品技术规范发行：2012年7月24日2012年7月29日实施尼龙扎带一、范围：适用本公司生产的所有尼龙扎带产品。
二、仓储与运输：2.1仓储环境要求能防雨，防太阳直射，温度控制在5-45度之间（寒冷地区控制在-5-45度），相对湿度30%-95%，库房应保持干燥通风，以免产品水分流失或受潮而使其硬度，拉力发生变化而影响使用效果。
运输和贮存中应避免长期受压和其它机械损伤。
2.2库存时间如超过半年需重新检验，确认产品拉力，韧性符合标准方可使用。
2.3产品拆包后，如当天未使用完需密封包装，以免水分流失或受潮而使其变硬，拉力偏高，脆断，破裂等现象；同时避免高湿环境使扎带不断吸收水分造成拉力变低，出现拉长，拉断，松脱不良现象。
三、使用注意事项：3.1产品捆扎直径请参考扎带规格书或图纸，超出捆扎范围则无效。
3.2产品需要浸泡时，请剪开塑料包装，并浸于干净的自来水中，浸泡过的产品请及时使用。
3.3捆扎电缆或其他物品时，不可以往反方向拉扯扎带尾部，此动作将导致头部牙齿和带身齿损坏而出现松脱，绑不紧现象。
3.4使用扎带枪时，绑扎力度适中，2.5宽度选用2-3KG较适合，3.6宽度选用3-5KG，4.8宽度以上不超8KG。
如力度过大将造成切断位预留长度不够而松脱。
依照扎带的进行扎带枪的选择使用，一般以切断后预留长度为0.5MM为标准。
3.5如黑色尼龙扎带出现表面有白色粉末现象，属于尼龙特性所致，不会影响任何使用性能，可以正常使用。
（注解：黑色扎带表面产生白色粉现象原因）包装袋内及带身、带头上所出现的发霉白点，是尼龙扎带吸水时内部添加剂降解析出和水中硬质固化形成。
其实并不是白色扎带上就没有，只是存在于它的带身上并不明显，所以很难察觉到。
而相对于黑色扎带来说就明显一些，放置一般控制好含水率基本上可减少这种现象发生。
但有这种现象是行业的瓶颈。
四、标示及包装：扎带内一般用胶袋密封包装，并在包装袋上标明产品名称、产品规格、生产厂家、数量、批次及环保标识等。
