机械制图考试题及答案一、选择题（每题2分，共20分）1. 下列哪个选项是机械制图中常用的比例？A. 1:1B. 2:1C. 5:1D. 10:1答案：A2. 机械制图中，以下哪个视图是正确的？A. 正视图B. 侧视图C. 俯视图D. 所有以上答案：D3. 在机械制图中，线型表示的含义是什么？A. 可见轮廓线B. 隐藏轮廓线C. 中心线D. 所有以上答案：D4. 机械制图中，尺寸标注的基本要求是什么？A. 清晰B. 准确C. 完整D. 所有以上答案：D5. 机械制图中，以下哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∥答案：A6. 机械制图中，以下哪个选项是正确的尺寸标注？A. 50mmB. 50C. 50 mmD. 50.0答案：C7. 在机械制图中，以下哪个选项是正确的表面粗糙度符号？A. ∅B. ∇C. ∞D. ∥答案：B8. 机械制图中，以下哪个选项是正确的焊接符号？A. ∅B. ∇C. ∞D. ∥答案：B9. 在机械制图中，以下哪个选项是正确的公差标注？A. 50±0.5B. 50+0.5C. 50-0.5D. 50答案：A10. 机械制图中，以下哪个选项是正确的材料标记？A. Q235B. 45#C. 304D. 所有以上答案：D二、填空题（每题2分，共20分）1. 机械制图中，三视图包括______、______和______。
答案：正视图、侧视图、俯视图2. 在机械制图中，______线用于表示物体的中心线或对称线。
答案：细点划线3. 机械制图中，______线用于表示物体的可见轮廓。
答案：实线4. 机械制图中，______线用于表示物体的不可见轮廓。
答案：虚线5. 在机械制图中，______是表示物体长度的基本单位。
答案：毫米（mm）6. 机械制图中，______是表示物体直径的基本符号。
答案：φ7. 机械制图中，______是表示物体半径的基本符号。
答案：R8. 在机械制图中，______是表示物体角度的基本符号。
机械制图试卷

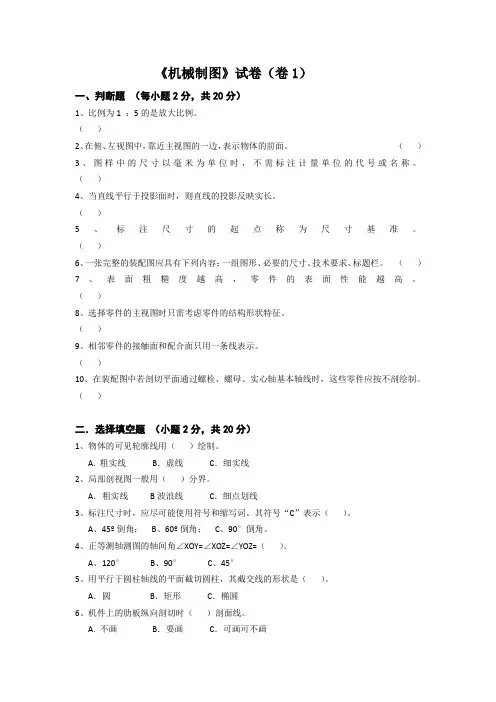

《机械制图》试卷（卷1）一、判断题（每小题2分，共20分）1、比例为1 ：5的是放大比例。
（）2、在俯、左视图中，靠近主视图的一边，表示物体的前面。
（）3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。
（）4、当直线平行于投影面时，则直线的投影反映实长。
（）5、标注尺寸的起点称为尺寸基准。
（）6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。
（）7、表面粗糙度越高，零件的表面性能越高。
（）8、选择零件的主视图时只需考虑零件的结构形状特征。
（）9、相邻零件的接触面和配合面只用一条线表示。
（）10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。
（）二．选择填空题（小题2分，共20分）1、物体的可见轮廓线用（）绘制。
A. 粗实线B．虚线C．细实线2、局部剖视图一般用（）分界。
A．粗实线B波浪线C．细点划线3、标注尺寸时，应尽可能使用符号和缩写词。
其符号“C”表示（）。
A、45º倒角；B、60º倒角；C、90°倒角。
4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（）。
A、120°B、90°C、45°5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（）。
A．圆B．矩形C．椭圆6、机件上的肋板纵向剖切时（）剖面线。
A. 不画B．要画C．可画可不画7、形状公差（）的项目符号为“○”。
A、圆度；B、圆柱度；C、平面度。
8、圆锥滚子轴承30312的内径为＿＿＿＿＿。
A、30 mm；B、12mm；C、60mm。
9．在绘制齿轮时其分度圆用（）绘制。
A．粗实线B．细实线C．细点画线10．标准螺纹是（）都符合国家标准的螺纹。
A．牙型、旋向、螺距B．牙型、直径、螺距C．直径、头数、螺距三．选择题（小题3分，共9分）1、打钩选择正确的左视图a( )b( )c( )d( )2、打钩选择正确的断面图3、打钩选择正确的剖视图四、作图题（共26分）2、补画剖视图中缺漏的线条（6分）五、识读端盖零件图并回答问题（24分）1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例＿＿＿＿。
机械制图试卷3含答案
6.用比例画法完成螺钉连接的装配图（10分）
7.补画主视图上的漏线（10分）
8．补画主视图上的漏线（10分）
9.已知齿轮的模数m=3，齿数z=34，完成直齿圆柱齿轮的主、左两视图（10分）
《工程制图》试卷3答案
《工程制图》试卷3答案下载文档原格式
机械制图试卷3含答案
《工程制ห้องสมุดไป่ตู้》试卷3
1.将左视图画成全剖视图(非圆曲线要保留作图线)（15分）
2.已知主视图和左视图，补画俯视图(非圆曲线要保留作图线) （15分）
3.补画主视图，并标注尺寸（1：1测量尺寸）（10分）
4.已知主视图和左视图，补画俯视图（10分）
机械制图试题及答案
机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 视图位置不同D. 投影平面不同2. 在机械制图中，标注尺寸时，以下哪项是正确的？A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线的上方或旁边C. 尺寸线应使用虚线D. 尺寸数字应写在尺寸线下方3. 机械制图中，公差标注的基本原则是什么？A. 公差应标注在尺寸线的上方B. 公差应标注在尺寸线的下方C. 公差应标注在尺寸线的左侧D. 公差应标注在尺寸线的右侧4. 以下哪项不是机械制图中常见的视图？A. 俯视图B. 左视图C. 右视图D. 立体图5. 机械制图中，剖面图的作用是什么？A. 表示物体的外部形状B. 表示物体的内部结构C. 表示物体的尺寸D. 表示物体的材料6. 机械制图中，螺纹的标注方法是什么？A. 标注螺纹直径和螺距B. 标注螺纹直径和螺纹类型C. 标注螺纹直径和螺纹深度D. 标注螺纹直径和螺纹长度7. 机械制图中，焊接符号的作用是什么？A. 表示焊接的类型B. 表示焊接的尺寸C. 表示焊接的位置D. 表示焊接的强度8. 在机械制图中，局部放大图的作用是什么？A. 表示物体的局部细节B. 表示物体的整体结构C. 表示物体的尺寸D. 表示物体的材料9. 机械制图中，表面粗糙度的标注方法是什么？A. 标注表面粗糙度的数值B. 标注表面粗糙度的符号C. 标注表面粗糙度的类型D. 标注表面粗糙度的等级10. 机械制图中，装配图的作用是什么？A. 表示单个零件的详细结构B. 表示多个零件的组合关系C. 表示零件的尺寸D. 表示零件的材料答案：1. A2. B3. A4. D5. B6. B7. A8. A9. D10. B二、简答题（每题10分，共30分）1. 简述机械制图中尺寸标注的基本原则。
2. 解释什么是轴测图，并说明其与正投影图的区别。
《机械制图》试题(附参考答案)
《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。
A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。
A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。
A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。
A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。
A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。
A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。
A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。
A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。
A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。
机械制图试卷及答案
徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分10，上方8，试作A 、B 两点的三面投影。
XY W二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹是公差带代号，其中，H是基本偏差徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分，上方8，试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
(10分)三、完成下列各形体的投影。
(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。
(10分)六、在指定位置将主视图画成剖视图。
(10分)七、补全螺栓连接图中所缺的图线。
(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
工图机械制图试卷专题3直线平面相交习题(附答案)
试题1.求直线AB与平面的交点，并判断可见性。
2.求直线AB与平面的交点，并判断可见性。
3.求直线AB与平面的交点，并判断可见性。
4.求两平面的交线，并判断可见性。
6. 求两平面的交线，并判断可见性。
8.求两平面的交线，并判断可见性。
10.过点A作直线与BC和DE两直线相交。
11.过点A作直线与BC和DE两直线相交。
12.过点A作直线与BC和DE两直线相交。
答案
1.求直线AB与平面的交点，并判断可见性。
2.求直线AB与平面的交点，并判断可见性。
3.求直线AB与平面的交点，并判断可见性。
4.求两平面的交线，并判断可见性。
6. 求两平面的交线，并判断可见性。
9.求两平面的交线，并判断可见性。
9.求两平面的交线，并判断可见性。
10.过点A作直线与BC和DE两直线相交。
11.过点A作直线与BC和DE两直线相交。
12.过点A作直线与BC和DE两直线相交。
机械制图试卷及答案3
试卷三一、填空题（每空1分，共15分）1．孔在图样上标注为φ50JS7，已知IT7=25μm，则该孔的上偏差为mm，下偏差为mm。
2．一轴φ80 m6的下偏差为+0．011m m，而φ80 m7的公差值IT7=30μm ，则φ80 m7的下偏差为 mm，上偏差为mm。
3．选择孔、轴配合的基准制时，应优先选用，原因是。
4．滚动轴承内圈与轴颈配合采用基制配合，其内圈的基本偏差为偏差；外圈与壳体孔配合采用基制配合，外圈的基本偏差为偏差。
5．某一螺纹标注为M10-6H，其中，6H指的是该螺纹的径和径公差带代号。
6．在极限与配合标准中，国标规定的标准公差总共有个等级，其中，最高精度级为IT 级，最低精度级为IT 级。
二、单项选择题（将正确答案号码填在括号内）（每小题1分，共15分）1．优先数系中，R10/3系列是（）。
A．基本系列 B．补充系列 C．派生系列 D．等差系列2．φ20f6、φ20f7和φ20f8的( )是相同。
A．极限偏差 B．基本偏差 C．实际偏差 D．公差3．用万能卧式测长仪测量孔的直径的测量方法属于（）。
A．绝对测量B．相对测量C．综合测量D．非接触测量4．某一螺纹标注为M20-5g6g-S ,其中，20指的是螺纹的（）。
A．大径 B．中径 C．小径 D．单一中径5．下列配合代号中，( )是过渡配合。
A．φ50F8/h7 B．φ50H6/r5 C．φ50H7/k6D．φ50S7/h66．下列四组基本尺寸都为φ50mm的孔或轴的两个公差带代号中，基本偏差数值不相同的两个公差带代号的一组为（）。
A．d7与d6 B．H7与H8 C．U7与U8 D．M10与M117．表面粗糙度代号表示为（）。
A．Ra的最大值为3.2μm B．Ra的上限值为3.2μmC．Ra的最小值为3.2μm D．Ra的下限值为3.2μm8．如果某轴一横截面实际轮廓由直径分别为φ30.05 mm和φ30.03 mm的两个同心圆而成的最小包容区域；则该轮廓的圆度误差值为（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

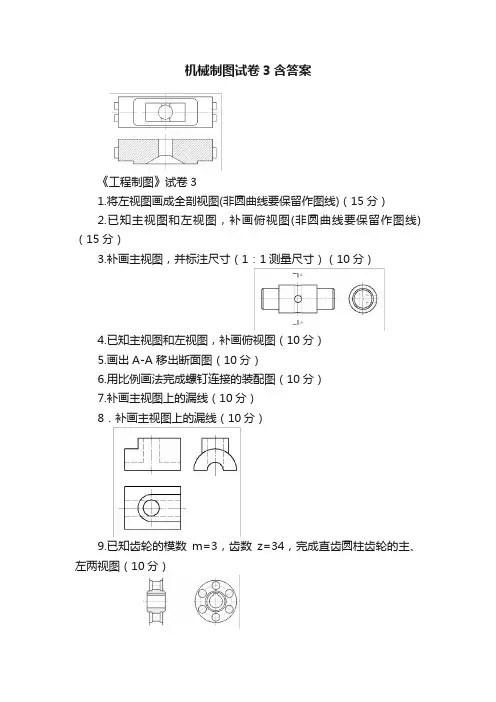

《工程制图》试卷3
