静电放电对电子产品的危害分析方案
静电放电对电子产品的危害分析方案
静电放电对电子产品的危害报告1、电子产品静电放电损害的特点<1 ）隐蔽性在静电放电造成电子产品的损害当中，活动的人体带电是一个重要原因。
一般情况下，人体所带静电电位都在1-2KV 范围，而在此电压水平上的静电放电人体一般并无直接观察，而电子元器件却在人们不知不觉中受到损伤。
<2 ）失效分析的复杂性静电放电损伤的失效分析工作，因电子产品的精、细、微小的结构特点而费时、费事、费钱，要求较高的技术并往往需要使用扫描电镜等精密仪器。
即使如此，有些静电损伤现象也难以与其他原因造成的损伤加以区别，使人误把静电损伤失效当作其他失效。
这在以静电放电损害未充分认识之前，常常归因于早期失效或情况不明的失效，从而不自觉掩盖了失效的真正原因。
<3 ）损伤具有潜在性有些电子元器件受静电放电损伤后，仅表现出产品某些性能参数的下降，但尚未达到完全失效的程度，如不进行全面地检测往往无法发现。
例如数字电路在静电放电损伤后电流输入电平的增加，在电路功能测试时一般不会被发现；或者静电放电使产品出现可自愈的击穿或其他非致命的损害，但这种效应可以累加，从而形成潜在隐患，在继续使用的情况下可发生致命失效，既难以预料又不可能事先筛选。
<4 ）损伤的随机性只要电子元器件接触和靠近超过其静电放电敏感电压阀值的情况存在，就有可能发生静电放电损伤，而由于静电可以在任何两种物体<包括人体）接触分离的条件下产生，故电子元器件的静电放电损伤可能在产品从加工到制造到使用维护的任一环节，、任一步骤、与任何有关带电人体<或物体）接触时发生，具有很大的随机性。
2、器件类型的元件对静电的敏感程度20 世纪70 年代中期后，集成电路技术迅速发展，集成规模不断扩大，集成密度日益提高，产品越来微小型化，MOS 工艺已日益成为集成电路制造的主导技术。
MOS 电路栅氧化层横截面厚度的减薄使其耐压相对降低。
一些器件类型的静电敏感电压值石英压电ECL 300-2500<10000晶体器件3、电子元器件静电损伤的失效类型<1）突发性完全失效这种类型是指由于静电放电造成电子元器件自身短路、开路、功能丧失或参数不合格等，因而立即失去其工作能力。

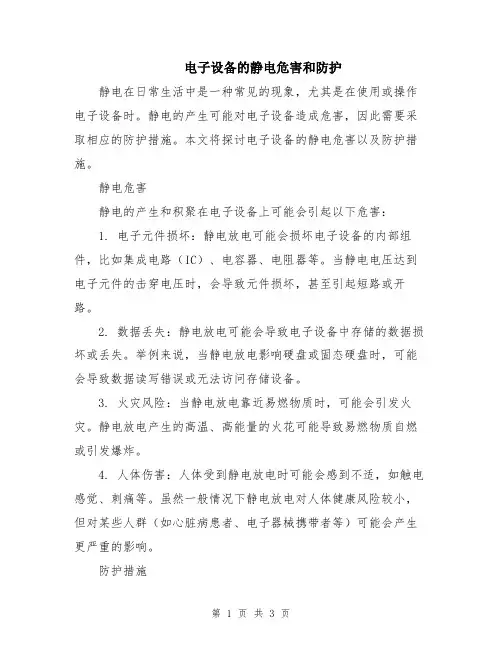

电子设备的静电危害和防护
电子设备的静电危害和防护静电在日常生活中是一种常见的现象，尤其是在使用或操作电子设备时。
静电的产生可能对电子设备造成危害，因此需要采取相应的防护措施。
本文将探讨电子设备的静电危害以及防护措施。
静电危害静电的产生和积聚在电子设备上可能会引起以下危害：1. 电子元件损坏：静电放电可能会损坏电子设备的内部组件，比如集成电路（IC）、电容器、电阻器等。
当静电电压达到电子元件的击穿电压时，会导致元件损坏，甚至引起短路或开路。
2. 数据丢失：静电放电可能会导致电子设备中存储的数据损坏或丢失。
举例来说，当静电放电影响硬盘或固态硬盘时，可能会导致数据读写错误或无法访问存储设备。
3. 火灾风险：当静电放电靠近易燃物质时，可能会引发火灾。
静电放电产生的高温、高能量的火花可能导致易燃物质自燃或引发爆炸。
4. 人体伤害：人体受到静电放电时可能会感到不适，如触电感觉、刺痛等。
虽然一般情况下静电放电对人体健康风险较小，但对某些人群（如心脏病患者、电子器械携带者等）可能会产生更严重的影响。
防护措施为了防止静电对电子设备造成危害，以下是一些常见的防护措施：1. 接地：将电子设备接地是减少静电危害的重要措施之一。
通过将设备的金属外壳或导电部件与地线相连，可以有效地将静电释放到地面，避免静电积聚。
地线应保持良好的接触，地线的阻抗应符合规定要求。
2. 防静电设备：使用一些专门设计用于防护静电的器材和设备，如防静电手套、防静电服装、防护靴等。
这些设备可以帮助人员排除或分散积聚的静电，并减少对设备的损害。
3. 防静电工作台和地板：在电子元器件维修、组装等操作中使用防静电工作台和地板。
这些工作台和地板表面通常具有防静电涂层，并与接地系统相连，以保护设备免受静电的影响。
4. 控制湿度：保持适当的湿度可以有效地降低静电的生成和积聚。
在电子设备操作环境中，湿度应保持在40%至60%的范围内，以减少静电产生的可能性。
5. 静电消除器具：静电消除器具如防静电喷剂和防静电清洁剂等可以用来清除设备表面的静电。
电子产品的静电放电危害、测试及其对策
除容易造成电路损害外，静电放电也极易 对电子电路造成干扰。 静电放电对电子电路的干扰有二种方式：
一种方式是传导干扰 一种方式是辐射干扰
电子产品的静电放电危害、测试及其对策
中国赛宝（总部）实验室
电子产品的静电放电危害、测试及其对策
中国赛宝（总部）实验室
过压、高温等条件下极易损坏。 ESD两种主要的破坏机制是：
由于ESD电流产生热量导致设备的热失效； 由于ESD感应出高的电压导致绝缘击穿。
两种破坏可能在一个设备中同时发生，例如：绝缘 击穿可能激发大的电流，这又进一步导致热失效。
电子产品的静电放电危害、测试及其对策
中国赛宝（总部）实验室
接触压力、摩擦物质的摩擦特性以及相对运动速度。 两个带上电荷的物体也就成了静电源。 就人体而言，衣服与皮肤之间的磨擦发生的静电是人
体带电的主要原因之一。
电子产品的静电放电危害、测试及其对策
中国赛宝（总部）实验室
一、ESD机理及其危害（续一）
静电源跟其它物体接触时，依据电荷中和的原则， 存在着电荷流动，传送足够的电量以抵消电压。这 个高速电量的传送过程中，将产生潜在的破坏电压、 电流以及电磁场，严重时将其中物体击毁。这就是 静电放电。
中国赛宝（总部）实验室
电子产品的静电放电 危害、测试及其对策
中国赛宝（总部）实验室 （中国电子产品可靠性与环境实验研究所）
朱文立
中国赛宝（总部）实验室
0. 前言
静电是人们日常生活中一种司空见惯的现象； 静电的许多功能已经应用到军工或民用产品中： 如：静电除尘、静电喷涂、静电分离、静电复印等。 静电放电（ESD）却又成为电子产品和设备的一种
静电放电对电子设备制造的影响及解决办法
摘要静电放电在许多方面对电子器件、设备和系统都会产生影响，尤其在制造过程中的影响更大，许多静电敏感器件如集成电路、ＭＯＳ、光电器件等很容易因静电放电而损坏。
本文从定义、原理和实例等各方面描述丫静电放电及其对器件、产品、设备的影响，研究了静电放电原因、原理以及对静电敏感产品所构成的威胁，总结了静电控制技术的基本要求。
静电放电可以造成电子器件的物理损坏，但更普遍的是造成器件的损伤，而不是直接损坏，也就是说，被静电损伤的产品并不立即出现故障，而通常是其器件性能有轻微的衰弱或改变，以后抵抗静电的能力大大降低，使产品可靠性出现问题。
本课题还研究了可导致器件损坏或损伤的几种静电放电常见形式：人体放电方式、带电器件放电方式（包括静电感应带电）、机器放电方式等。
当一个带电人体接触器件时，人体的静电压很可能大于器件的静电压，就有可能发生人体放电，这是电子制造过程中最主要的一种静电放电方式。
带电器件放电就是储存在器件线路和金属部分的电荷通过一个引脚向地迅速放电，形成放电电流。
带电器件金属部分存储的电荷量虽然有限，但其放电机理独特，更容易损伤电路的电介质，从而引起间隔性失效。
人体放电与带电器件放电是不同的。
但在一定条件下人体放电形式可向带电器件放电形式演变。
静电感应也可引起器件带静电，这种方式也可能造成器件损害，并可能会给器件带来双倍危险。
如果自动运行设备及程序设计欠妥，机器的自动运行也将产生大量静电。
当这种机器（比如机器人的手臂）接触器件时，一些电荷就类似人体放电一样发生转移。
预防静电损坏大致有两种方法，其一就是在器件、线路和系统内部设计专门的防静电机构；其二是技术处理，防止静电积累，使其无法发生静电放电。
本课题研究成果在九州公司实际应用时得到了验证，笔者应用本课题研究成果为九州公司“光传输设备生产静电控制技术改造”项目设计了方案，并指导实施，竣工后达到了目标值。
关键词：静电，静电放电，静电损伤，静电控制ＥｌｅｃｔｒｏｓｔａｔｉｃＤｉｓｃｈａｒｇｅｆＥＳＯ）ｍａｋｅｓｉｎｆｌｕｅｎｃｅｏｎｅｌｅｃｔｒｏｎｉｃｃｏｍｐｏｎｅｎｔｓａｎｄａｄｖｉｃｅｓａｎｄｓｙｓｔｅｍｉｎｓｅｖｅｒａｌｆａｃｅｔｓ，ｅｓｐｅｃｉａｌｌｙｉｎｔｈｅｐｒｏｃｅｓｓｏｆｍａｎｕｆａｃｔｕｒｉｎｇＭａｎｙｃｏｍｐｏｎｅｎｔｓｓｕｃｈａｓｉｎｔｅｇｒａｔｅｄｃｉｒｃｕｉｔｄｅｖｉｃｅｓ，ＭＯＳ，ａｎｄｏｐｔｏｅｌｅｃｔｒｏｎｉｃｄｅｖｉｃｅｓａｒｅｓｅｎｓｉｔｉｖｅｔｏｄａｍａｇｅｆｒｏｍｔｈｅｄｉｓｃｈａｒｇｅｏｆｓｔａｔｉｃｅｌｅｃｔｒｉｃｉｔｙ．ＴｈｉｓＰａＤｅｒｄｅｓｃｒｉｂｅｓＥＳＤ，ａｎｄｔｈｅｉｎｆｌｕｅｎｃｅｏｆｉｔｏｎｐａｒｔｓ，ｐｒｏｄｕｃｔｓａｎｄａｄｖｉｃｅｂｙｄｅｆｉｎｅ，ｐｒｉｎｃｉｐｌｅ，ａｎｄｅｘａｍｐｌｅ，ｅｔｃＩｔａｌｓｏｒｅｓｅａｒｃｈｅｓｔｈｅｒｅａｓｏｎａｎｄｐｒｉｎｃｉｐｌｅｏｆＥＳＤａｎｄｔｈｅｍｅｎａｃｅｆｒｏｍＥＳＤｔｏｓｅｎｓｉｔｉｖｅｐｒｏｄｕｃｔｓ，ａｎｄｓｕｍｍａｒｉｚｅｓｔｈｅｂａｓｉｃｄｅｓｉｒｅｏｆｅｌｅｃｔｒｏｓｔａｔｉｃｃｏｎｔｒｏｌｔｅｃｈｎｏｌｏｇｙ．ＥＳＤＣａｎｒｅｓｕｌｔｉｎｔｈｅｐｈｙ７ｓｉｃａｌｄａｍａｇｅｏｆｅｌｅｃｔｒｉｃｄｅｖｉｃｅ，ｂｕｔｉｔｉｓｇｅｎｅｒａｌｌｙｃｏｎｓｉｄｅｒｅｄｔｈａｔＥＳＤｒｅｓｕｌｔｓｉｎｔｈｅｄａｍｎｉｆｉｃａｔｉｏｎ，ｗｈｉｃｈｔｈｅｄｅｖｉｃｅｆａｉｌｕｒｅｓｄｏｎｏｔＯＣＣＵｒｉｍｍｅｄｉａｔｅｌｙ；ｏｆｔｅ也ｔｈｅｃｏｍｐｏｎｅｎｔｉｓｏｎｌｙｓｌｉｇｈｔｌｙｗｅａｋｅｎｅｄｏｒａｌｔｅｒｅｄ，ｂｕｔｉｓｌｅｓｓａｂｌｅｔｏｗｉｔｈｓｔａｎｄｓｕｂｓｅｑｕｅｎｔＥＳＤｅｘｐｏｓｕｒｅａｎｄｍａｙｃｏｎｓｔｉｔｕｔｅａｒｅｌｉａｂｉｌｉｔｙｐｒｏｂｌｅｍＴｈｉｓａｒｔｉｃｌｅｇｅｎｅｒａｌｉｚｅｓｓｅｖｅｒａｌｆａｍｉｌｉａｒｍｏｄｅｌｓｓｕｇｇｅｓｔｅｄｆｏｒＥＳＤｅｖｅｎｔｓｔｈａｔＣａｎｃａｕｓｅｄｅｖｉｃｅｄａｍａｇｅｏｒｆａｉｌｕｒｅＴｈｅｓｅｍｏｄｅｌｓａｒｅ：ＨｕｍａｎＢｏｄｙＭｏｄｅｌ旺ｍＭ），Ｃｈａｒｇｅｄ—ＤｅｖｉｃｅＭｏｄｅｌ（ＣＤＭ）（ｉｎｃｌｕｄｉｎｇＣＤＭｂｙｓｔａｔｉｃｉｎｄｕｃｔｉｏｎ），ａｎｄＭａｃｈｉｎｅＭｏｄｅｌ（ＭＭ）．Ｗｈｅｎａｃｈａｒｇｅｄｐｅｒｓｏｎｔｏｕｃｈｅｓａｄｅｖｉｃｅ，ｔｈｅＩ－ＩＢＭｉｓｐｏｓｓｉｂｌｅｔｏｈａｐｐｅｎｓｉｎｃｅｔｈｅｓｔａｔｉｃｖｏｌｔａｇｅＯｎｈｉｓｂｏｄｙｉｓｌｉｋｅｌｙｈｉｇｈｅｒｔｈａｎｏｎｅ０１１ｔｈｅｄｅｖｉｃｅ．ＴｈｉｓｉｓｔｈｅｍａｉｎＥＳＤｍｏｄｅｌｉｎｔｈｅｐｒｏｃｅｓｓｏｆｍａｎｕｆａｃｔｕｒｉｎｇ．ＴｈｅＣＤＭｍｅａｎｓａｃｈａｒｇｅｏｎｔｈｅｃｉｒｃｕｉｔｒｙａｎｄｍｅｔａｌｆｒａｍｅｉｓｑｕｉｃｋｌｙｄｉｓｃｈａｒｇｅｄｔｈｒｏｕｇｈｏｎｅｐｉｎｔｏｇｒｏｕｎｄ，ａｎｄｉｔｃｏｍｅｓｉｎｔｏｂｅｉｎｇｄｉｓｃｈａｒｇｅｃｕｒｒｅｎｔ．Ｔｈｏｕｇｈｔｈｅｃｈａｒｇｅｒｅｓｉｄｉｎｇ０１１ｔｈｅｍｅｔａｌｐａｒｔｓｏｆｔｈｅｄｅｖｉｃｅｉｓｌｉｍｉｔｅｄ，ｉｔｓｐｒｉｎｃｉｐｌｅｏｆｄｉｓｃｈａｒｇｅｉｓＳＯｓｐｅｃｉａｌｔｈａｔｉｔＣａｎｃａｕｓｅｆｉｔｆｕｌｆａｉｌｕｒｅｓｆｏｒｄａｍｎｉ由ｉｎｓｔｈｅｍｅｄｉｕｍｏｆｃｉｒｃｕｉｔｒｙ．ＴｈｅｒｅｉＳｄｉｆｆｅｒｅｎｔｂｅｔｗｅｅｎＨＢＭａｎｄＣＤＭ，ｂｕｔｔｈｅＨＢＭｍａｙｔｒａｎｓｆｏｒｍｉｎｔｏｔｈｅＣＤＭｕｎｄｅｒｓｏｍｅｃｏｎｄｉｔｉｏｎｓ．ＳｔａｔｉＣｉｎｄｕｃｔｉｏｎｃａｎａｌＳＯｍａｋｅｄｅｖｉｃｅｓｔａｔｉｃｃｈａｒｇｅＥＳＤｂｙｉｎｄｕｃｔｉｏｎｃａｎｄａｍｎｉｆｖｔｈｅｄｅｖｉｃｅａｎｄｒｅｓｕｌｔｉｎｄｏｕｂｌｅｉｅｏｐａｒｄｙＩｆｔｈｅａｕｔｏｍａｔｅｄｈａｎｄｉｎｇｅｑｕｉｐｍｅｎｔａｎｄｐｒｏｃｅｓｓａｒｅｎｏｔｐｒｏｐｅｒｌｙｄｅｓｉｇｎｅｄ，ｉｔｃａｎａｌｓｏｄｅｖｅｌｏｐａｌａｒｇｅｎｕｍｂｅｒｏｆｃｈａｒｇｅｓＷｈｅｎｓｕｃｈｅｑｕｉｐｍｅｎｔ（ｆｏｒｅｘａｍｐｌｅ，ａｒｏｂｏｔｉｃａｒｍ）ｔｏｕｃｈｅｓａｄｅｖｉｃｅ，ｓｏｍｅｃｈａｒｇｅｓｍａｙｂｅｔｒａｎｓｆｅｒｒｅｄ，ａｓｉｎｔｈｅＨＢＭ．Ｗｅｈａｖｅｔｗｏｗａｙｓｔｏｐｒｅｖｅｎｔｅｌｅｃｔｒｏｓｔａｔｉｃｄａｍａｇｅ：ｏｎｅｉｓｄｅｓｉｇｎｉｎｇｓｐｅｃｉａｌｆｒａｍｅｉｎｔｈｅｉ／ｍｅｒｏｆｔｈｅｄｅｖｉｃｅａｎｄｔｈｅｃｉｒｃｕｉｔｒｙａｎｄｔｈｅｓｙｓｔｅｍ；ｔｈｅｏｔｈｅｒｉｓａｄｏｐｔｍｅａｓｕｒｅｓｔｏｐｒｅｖｅｎｔａｃｃｕｍｕｌａｔｉｎｇｃｈａｒｇｅｓ，ＳＯａｓｔｏｅｌｅｃｔｒｏｓｔａｔｉｃｄｉｓｃｈａｒｇｅｅｏｕｌｄｎ７ｔｏｃｏａｒ．ＩｈａｖｅａｐｐｌｉｅｄｔｈｉｓａｒｔｉｃｌｅｏｎｔｈｅｉｔｅｍｉｎＪｉｕｚｈｏｕＣｏ．ｆｏｒｖａｌｉｄａｔｉｏｎ．ＴｈｅｉｔｅｍｔｈａｔｈａｓｂｅｅｎｄｅｓｉｇｎｅｄａｎｄｃｏｍｅｉｎｔｏｔｒｕｅｂｙｍｙｓｅｌｆｉＳｔｈｅｔｅｃｌｍｉｃａｌｒｅｃｏｎｓｔｒｕｃｔｉ０１１ｏｆｅｌｅｃｔｒｏｓｔａｔｉｃｃｏｎｔｒｏｌｌｉｎｇｉｎｔｈｅｐｒｏｄｕｃｔｉｏｎｏｆｏｐｔｉｃｓｔｒａｎｓｍｉｓｓｉｏｎａｄｖｉｃｅｓ．ＩｔｈａｓａｔｔａｉｎｅｄｍｙｇｏａｌｆｉｎａｌｌｙＫｅｙｗｏｒｄｓ：ＳｔａｔｉｃＥｌｅｃｔｒｉｃｉｔｙ，ＥＳＤ，ＥｌｅｃｔｒｏｓｔａｔｉｃＤａｍｎｉｌｙｉｎｇ，ＥｌｅｃｔｒｏｓｔａｔｉｃＣｏｎｔｒｏｌｌｉｎｇ独创性声明本人声明所呈交的学位论文是本人在导师指导下进行的研究工作及取得的研究成果。

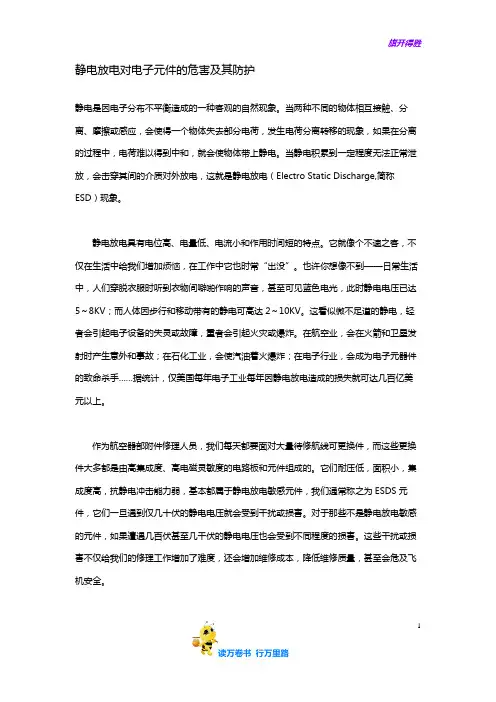

静电放电对电子元件的危害及其防护——机务经验交流
静电放电对电子元件的危害及其防护静电是因电子分布不平衡造成的一种客观的自然现象。
当两种不同的物体相互接触、分离、摩擦或感应，会使得一个物体失去部分电荷，发生电荷分离转移的现象，如果在分离的过程中，电荷难以得到中和，就会使物体带上静电。
当静电积累到一定程度无法正常泄放，会击穿其间的介质对外放电，这就是静电放电（Electro Static Discharge,简称ESD）现象。
静电放电具有电位高、电量低、电流小和作用时间短的特点。
它就像个不速之客，不仅在生活中给我们增加烦恼，在工作中它也时常“出没”。
也许你想像不到——日常生活中，人们穿脱衣服时听到衣物间噼啪作响的声音，甚至可见蓝色电光，此时静电电压已达5～8KV；而人体因步行和移动带有的静电可高达2～10KV。
这看似微不足道的静电，轻者会引起电子设备的失灵或故障，重者会引起火灾或爆炸。
在航空业，会在火箭和卫星发射时产生意外和事故；在石化工业，会使汽油着火爆炸；在电子行业，会成为电子元器件的致命杀手……据统计，仅美国每年电子工业每年因静电放电造成的损失就可达几百亿美元以上。
作为航空器部附件修理人员，我们每天都要面对大量待修航线可更换件，而这些更换件大多都是由高集成度、高电磁灵敏度的电路板和元件组成的。
它们耐压低，面积小，集成度高，抗静电冲击能力弱，基本都属于静电放电敏感元件，我们通常称之为ESDS元件，它们一旦遇到仅几十伏的静电电压就会受到干扰或损害。
对于那些不是静电放电敏感的元件，如果遭遇几百伏甚至几千伏的静电电压也会受到不同程度的损害。
这些干扰或损害不仅给我们的修理工作增加了难度，还会增加维修成本，降低维修质量，甚至会危及飞机安全。
1对于航空器维修单位来讲，静电放电给我们带来的损害和影响主要体现在以下四个方面：（一）人体、环境或者运输过程中因摩擦产生的静电放电会对元器件造成“硬击穿”。
“硬击穿”对电子元件的损坏是致命的、不可逆转的，会给我们带来不必要的经济损失。
静电对电子设备的影响及防护措施概览
静电对电子设备的影响及防护措施概览
静电场对电子设备的影响主要体现在以下几个方面：
首先，静电场可能导致电子设备中的元件吸附灰尘和其他微小颗粒，这些微粒在设备表面堆积，可能阻塞通风孔、散热器和其他重要部件，导致设备过热和故障。
同时，灰尘和杂物的附着也会降低元器件的绝缘电阻，缩短其使用寿命。
其次，静电放电是一种潜在的破坏力量。
当人体或物体带有静电电荷时，与电子设备接触时可能发生静电放电。
这种放电可以瞬间产生高电压和高电流，对电子器件造成瞬态损坏，导致元件失效或性能下降。
此外，静电放电还可能产生电磁场，其幅度很大、频谱极宽，对电子产品造成干扰甚至损坏。
再者，静电场对某些敏感电子元件，如集成电路（IC）、晶体管、电容器等，具有特别的破坏力。
这些元件对静电非常敏感，受到静电放电时可能会烧毁或受到永久性损坏，导致电子设备完全失效。
此外，静电放电还可能对数据存储介质（如硬盘、闪存驱动器）中的数据造成破坏。
静电放电会干扰存储介质中的电荷，导致数据位翻转或损坏，从而造成数据丢失或损坏。
为了消除静电对电子设备的影响，需要在电子设备的生产、保存、运输和使用过程中采取一系列防静电措施。
例如，可以使用防静电包装材料来保护设备，设置静电消除设备来减少环境中的静电荷，以及在工作场所采取防静电操作规范等。
综上所述，静电场对电子设备的影响是多方面的，它可能导致设备性能下降、元件损坏、数据丢失等问题。
因此，在电子设备的设计、制造和使用过程中，必须充分考虑静电防护，以确保设备的正常运行和数据的安全。
静电放电对电子元件的危害及其防护——机务经验交流
静电放电对电子元件的危害及其防护静电是因电子分布不平衡造成的一种客观的自然现象。
当两种不同的物体相互接触、分离、摩擦或感应，会使得一个物体失去部分电荷，发生电荷分离转移的现象，如果在分离的过程中，电荷难以得到中和，就会使物体带上静电。
当静电积累到一定程度无法正常泄放，会击穿其间的介质对外放电，这就是静电放电（Electro Static Discharge,简称ESD）现象。
静电放电具有电位高、电量低、电流小和作用时间短的特点。
它就像个不速之客，不仅在生活中给我们增加烦恼，在工作中它也时常“出没”。
也许你想像不到——日常生活中，人们穿脱衣服时听到衣物间噼啪作响的声音，甚至可见蓝色电光，此时静电电压已达5～8KV；而人体因步行和移动带有的静电可高达2～10KV。
这看似微不足道的静电，轻者会引起电子设备的失灵或故障，重者会引起火灾或爆炸。
在航空业，会在火箭和卫星发射时产生意外和事故；在石化工业，会使汽油着火爆炸；在电子行业，会成为电子元器件的致命杀手……据统计，仅美国每年电子工业每年因静电放电造成的损失就可达几百亿美元以上。
作为航空器部附件修理人员，我们每天都要面对大量待修航线可更换件，而这些更换件大多都是由高集成度、高电磁灵敏度的电路板和元件组成的。
它们耐压低，面积小，集成度高，抗静电冲击能力弱，基本都属于静电放电敏感元件，我们通常称之为ESDS元件，它们一旦遇到仅几十伏的静电电压就会受到干扰或损害。
对于那些不是静电放电敏感的元件，如果遭遇几百伏甚至几千伏的静电电压也会受到不同程度的损害。
这些干扰或损害不仅给我们的修理工作增加了难度，还会增加维修成本，降低维修质量，甚至会危及飞机安全。
1对于航空器维修单位来讲，静电放电给我们带来的损害和影响主要体现在以下四个方面：（一）人体、环境或者运输过程中因摩擦产生的静电放电会对元器件造成“硬击穿”。
“硬击穿”对电子元件的损坏是致命的、不可逆转的，会给我们带来不必要的经济损失。
静电对电子设备的危害及防护
静电对 电子设 备 的危害及 防护
◆ 李文峰 王钧丞
摘 要 ：静 电感应现 象是 引起 电子设备 、半 导体元件 发 生故障 的主要原 因之一 ，尤其是 在 电子设备 高速发展 的 当代 ，静 电 问题 已经成 为 了一 个 亟待 解 决的课题 。本 文详 细介绍 了静 电产 生的原 因、危 害 及 防护措 施 ，望对 电子设 备的 维护起到 积极作 用 。
四 、结 束 语
’
。
三 、静 电防护的具体 方法
３．１ 防 止 静 电 产 生 的 方 法 （１）液相法 ：利用液 体游 离子 ，将 空气 中的静 电荷 中和 ， 以达 到 防止静 电的效果 。液 相法 使用 的液 体药 剂是 特制 的 ， 其可以与空气充分接触 ，形成游离状态的带电离子 。 （２）气相 法 ：用 带 电 离子 发 生器 ，将 产 生 的带 电离 子 送入到空气 中，以达到中和空气中游离静电荷的作用。
二、电子行业 中静 电障 害的形成
２．１静 电吸附。由物理学知识可知，产生静电的物体表 面 具有 吸 附微小 颗粒 的特 性 。这就容 易使 电子 设备 内的半导 体元 件 吸附大量 的空气 中的粉 尘 ，导致其 功能失效 。
２．２静 电的放 电与击 穿 （１）静 电放 电。静 电放 电过 程 ，产 生 的瞬 间 电压 范 围 非 常广 泛 ，有 时甚至 能达 到上 万伏 ，即使 是几 千伏 对 于 电子 设 备 的内部元 件 都是 致命 的 。电子设 备 内 的元 件被 击穿 就是 跟 静 电放 电有直 接关 系。 （２）静 电击穿 。所谓 电子元 器件 的击穿分 为两种 类型 ， 一 种是 硬击 穿 ，一种 是软 击穿 。硬击 穿是 致命 性 的 ，直 接 导 致元 器件 的永 久性 损 坏 ，而软击 穿则 是将 电子 元件 的性 能 降 低 ，扰乱其 正常 工作状 态 。 ２－３人 体静 电。人 体 是 最大 的 静 电产 生体 ，人 体 皮 毛与 衣物摩擦产生大量电荷 ，加之穿的绝缘底鞋，相当于人体与 大地 间形 成 了一个 巨 大的 电容 ，具有 蓄 电功能 。 当电量存 储 到一 定程 度后 ，如 果碰 到符合 放 电的条件 的情 况 ，将 会产 生 瞬 时放 电花火 ，瞬间 电压 高达数 万伏 ，对 电子 设备 的危 害 巨
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电放电对电子产品的危害报告1、电子产品静电放电损害的特点<1）隐蔽性在静电放电造成电子产品的损害当中，活动的人体带电是一个重要原因。
一般情况下，人体所带静电电位都在1-2KV范围，而在此电压水平上的静电放电人体一般并无直接观察，而电子元器件却在人们不知不觉中受到损伤。
<2）失效分析的复杂性静电放电损伤的失效分析工作，因电子产品的精、细、微小的结构特点而费时、费事、费钱，要求较高的技术并往往需要使用扫描电镜等精密仪器。
即使如此，有些静电损伤现象也难以与其他原因造成的损伤加以区别，使人误把静电损伤失效当作其他失效。
这在以静电放电损害未充分认识之前，常常归因于早期失效或情况不明的失效，从而不自觉掩盖了失效的真正原因。
<3）损伤具有潜在性有些电子元器件受静电放电损伤后，仅表现出产品某些性能参数的下降，但尚未达到完全失效的程度，如不进行全面地检测往往无法发现。
例如数字电路在静电放电损伤后电流输入电平的增加，在电路功能测试时一般不会被发现；或者静电放电使产品出现可自愈的击穿或其他非致命的损害，但这种效应可以累加，从而形成潜在隐患，在继续使用的情况下可发生致命失效，既难以预料又不可能事先筛选。
<4）损伤的随机性只要电子元器件接触和靠近超过其静电放电敏感电压阀值的情况存在，就有可能发生静电放电损伤，而由于静电可以在任何两种物体<包括人体）接触分离的条件下产生，故电子元器件的静电放电损伤可能在产品从加工到制造到使用维护的任一环节，、任一步骤、与任何有关带电人体<或物体）接触时发生，具有很大的随机性。
2、器件类型的元件对静电的敏感程度20世纪70年代中期后，集成电路技术迅速发展，集成规模不断扩大，集成密度日益提高，产品越来微小型化，MOS工艺已日益成为集成电路制造的主导技术。
MOS电路栅氧化层横截面厚度的减薄使其耐压相对降低。
一些器件类型的静电敏感电压值<1）突发性完全失效这种类型是指由于静电放电造成电子元器件自身短路、开路、功能丧失或参数不合格等，因而立即失去其工作能力。
在这种模式的失效中，既包括与电压相关的失效<介质击穿、PN结反向漏电等），也包括与功率相关的失效<铝条烧断、硅片局部区域熔化、PN结边缘损伤导致的严重漏电、增益下降等）。
除静电放电造成的失效外，静电场力的破坏作用<如引线被拉断、静电吸附等）也是导致电子产品静电失效的原因之一。
据有关统计资料表明，在受静电损伤的半导体器件中，突发性完全失效约占失效总数的10%。
这种损伤通常能够在生产过程中的质量检测中能够发现，因此给工厂带来的主要是返工维修的成本。
<2）潜在性缓慢失效这种类型指带电体所带静电位或存储的静电能量较低，或静电放电时电路中有限流电阻存在，那么，一次静电放电脉冲可能不足以引起电子元器件的完全失效，但它会在元器件内部造成轻度损伤。
这种损伤具有累加性，随着所遭受的静电放电脉冲次数的加多，使器件的静电损伤电压阀值逐渐下降，或使元器件的参数缓慢变坏，直至在某一不可预测的时刻发生失效，丧失工作能力。
这种失效事先难以检测，也不可能进行应力筛先，故只能任其在元器件工作寿命中发生，造成电子元器件本身、组件或整机设备的可靠性降低。
潜在性损伤指的是器件部分被损，功能尚未丧失，且在生产过程的检测中不能发现，但在使用当中会使产品变得不稳定，时好时坏，因而对产品质量构成更大的危害。
据有关统计资料表明，潜在性缓慢失效占电子元器件静电放电失效总数的90%，因此其危害性甚大。
也就是说90%的静电损伤是没办法检测到，只有到了用户手里使用时才会发现。
手机出现的经常死机、自动关机占、话音质量差、杂音大、信号时好时差、按键出错等问题有绝大多数与静电损伤相关。
也因为这一点，静电放电被认为是电子产品质量最大的潜在杀手，静电防护也成为电子产品质量控制的一项重要内容。
而国内外品牌手机使用时稳定性的差异也基本上反映了他们在静电防护及产品的防静电设计上的差异。
4、电子产品生产、加工制造中的静电源电子产品在生产、加工制造过程中，工作台表面、工具、器具、人体及其服装，都有可能成为静电荷源。
这些静电荷基本上是绝缘体或处于与地面绝缘状态的物体。
在绝缘体上一旦产生静电荷，既不容易在整个物体表面上分布，也不容易被传导到其他与之相接触的物体上，故局部的电荷密度往往很大，静电压可以高达10KV。
电子产品生产场所中的静电荷源5、静电位水平电子产品生产中，普通的操作或简单的人体活动，都可能导致很高的静电电位发生。
因为在静电荷、静电位和带电体静电容之间存在着U=Q/C的恒定关系，故当C一定时，U 取决于Q；当Q一定时，U取决于C。
增湿可以泄漏电荷和使电荷分布均匀，都是降低Q 的重要措施，从而降低U的水平；增加带电体与地之间的静电容C，也是降低U水平的重要途径。
电子产品生产场所人员活动中产生的静电电位及其与湿度的关系表如下：6、电子产品的静电防护的特点我们知道，许多门类的电子元器件对于静电是十分敏感的，静电危害导致电子产品失效既有电压效应也有能量效应。
比较而言，电压效应更突出，危害条件的存在更普遍，因而是考虑静电防护的主要着眼点。
电子产品的静电防护具有下列明显特点：<1）需要在产品防护寿命的全过程中进行防护。
<2）需从设计开始到加工、制造、使用、维护的所有环节上进行防护。
<3）需要从组装和/或设备的元器件中对静电危害最敏感的部件来确定所需的防护水平。
<4）需要由所有相关人员共同参与实施的防护措施，包括软、硬两方面的措施。
7、电子产品的静电防护操作一般意义上，操作是指人们利用自身肢体或使用工具、设备按照一定的程序和技术要求对物质加工对象所进行的活动。
静电防护操作指的是要求人们在操作的过程中，具体地说，是在对静电敏感电子产品的加工、制造、安装、运输、失效分析、捆扎、包装、打标志或挂标签等类活动中，用手或工具接触产品时，遵守静电防护的特殊程序和方法，以把由此而引起的静电危害减少到最低限度。
为了实现静电防护操作的上述目的，通常需同时具备以下4个条件：<1）训练有素并穿戴防静电衣服、鞋、帽和偑带防静电腕带的操作人员。
<2）满足防静电性能要求的工具、器具、材料和加工设备、仪表。
<3）受控和满意的环境条件，包括湿度、温度、气压、电磁、接地等。
(4> 一套行之有效并得到贯彻实施的管理制度和操作程序、方法。
8、静电防护操作系统(1）配置组成防静电操作系统的物品常用的有十几种，并概括分为材料和器具两大类。
材料类：A、防静电工作台垫B、防静电地垫<板）C、防静电泡沫塑料D、抗静电剂器具类：E、防静电手腕带F、防静电工作鞋G、防静电真空吸锡器H、低压自动恒湿电烙铁I、防静电塑料盒J、防静电元件盒K、防静电周转箱L、静电消除器M、防静电工作服N、运输斗和零件托盘O、防静电运输小车(2）系统常用组件的静电性能要求防静电操作系统组成件的静电性能要求(3）对系统常用组成件的其他要标<i）防静电工作台防静电工作台是防静电系统最基本的组成件之一，它由工作台、防静电桌垫、腕带接头和接大地线等组成，防静电工作台应满足：<A）工作台上配备的腕带接应不小于2个，一个供操作人员使用，另一个供技术人员、检验人员或其他人员使用。
<B）必要时，防静电工作台的上方应配备离子风静电消除器。
<ii）防静电腕带防静电腕带是维持人体防护保证人体有效接地的最主要器具。
凡直接接触静电敏感产品的人员均应偑戴防静电腕带。
它应当：(A>能够与人体皮肤有良好的接触，腕带必须对人体皮肤无刺激、无过敏影响。
(B>具有一个能够快速松脱的连接机构。
(C>腕带的所有外部表面由绝缘材料制成。
(D>使腕带的连接导线<腕练）被连接到腕带的内表面。
在连接到导线上供与腕带连接的一端应做专门标记，且在该端应串有一只电阻器，其阻值为1MΩ，额定功率至少为0.2W。
<iii）防静电容器防静电容器统指电子产品生产、装配过程中，一切用于存贮、周转静电敏感元器、组件的容器<例如袋、转运箱、印刷板架、元器件存放盒等）。
对它们的要求是：<A）不允许使用金属或普通塑料制成。
<B）必要时，在其存贮或运输静电敏感产品时应保持接地。
<iv）离子风静电消除器它是用于消除绝缘部位上静电荷的主要器具。
要求其消除静电的速度快，可中和任一种电极性，以使防静电工作区的正、负离子浓度保持在良好的平衡状态，产生的最大空间电势差小于100V。
<v）防静电工作服穿防静电工作服是保持操作人员人体静电防护的重要手段。
为此要求：<A）无论以外衣、夹克还是大衣等形式出现的工作服，在穿着的时候，它们应完全覆盖住手臂和人体躯干部分的外部衣物。
<B）工作服应能够被直接地连接到操作人员皮肤上，或衣服上包含一个连接点以供利用接地线连接至大地。
<C）工作帽或头巾应能够完全包容下操作者的头发，以防止人体毛发与静电敏感元器件发生接触。
<D）服装的所有部分之间应存在电连续性。
<E）只有在相对湿度大于50%的环境中，才允许选用由纯棉制品制作的工作服。
<vi）防静电工作鞋袜穿防静电工作鞋袜是保持人体静电防护的重要手段之一，尤其在当使用腕带可能引起某种危险时，以鞋袜<含腿练、脚趾和足跟练）作为人体静电接地的方式被认为是一种基本的考虑。
此时，应保持人体的对地电阻值在规定范围内<≥5*104,≤3.5*107Ω）。
该值的确定出自人体安全和使用静电荷迅速泄漏两种考虑。
<vii）防静电运输小车当用于运输未防护的静电敏感元器件组件或作为活动的工作面使用时，要求它带有一个能够接地的点以供通过一根导线接地。
<viii）地板材料<A）通常选用耗散材料来制作地面，或者在普通地面上铺设防静电地垫，并有效接地。
<B）禁止直接使用木质地板或铺设毛、麻、化纤及普通地板革。
<C）允许使用经过特殊处理的水磨石地面，如事先铺设地网格、渗碳或在地面喷涂抗静电剂等。
<viiii）天花板及墙面材料应先用抗静电型的材料制品。
一般情况下不允许使用石膏涂料或石灰涂料墙面，禁止使用普通墙纸及塑料墙纸。
<x）禁用的静电荷源材料或设备绝对禁止使用静电荷源器材。
在防静电工作区内，无论是直接应用的材料或制品所用的原材料，均禁止使用易于产生静电荷的电荷源材料，也不允许使用易于成为静电荷源的设备(4）静电防护操作的一般准则<i）应在静电防护环境条件下进行操作<A）所有静电敏感产品的加工、装联、检测、包装及拆包装等操作都必须在防静电工作区内进行，一般还应在防静电工作台上进行。
