改性沥青聚乙烯胎防水卷材GB18967_2
改性沥青聚乙烯胎防水卷材GB18967_2

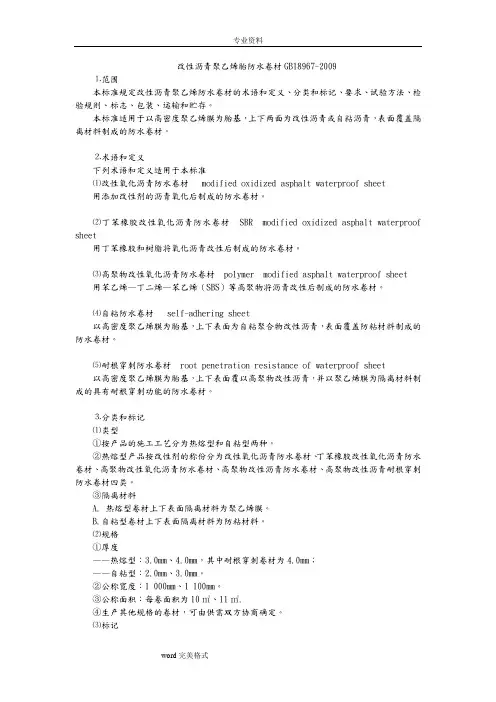

改性沥青聚乙烯胎防水卷材GB18967-2009⒈范围本标准规定改性沥青聚乙烯防水卷材的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以高密度聚乙烯膜为胎基，上下两面为改性沥青或自粘沥青，表面覆盖隔离材料制成的防水卷材。
⒉术语和定义下列术语和定义适用于本标准⑴改性氧化沥青防水卷材 modified oxidized asphalt waterproof sheet用添加改性剂的沥青氧化后制成的防水卷材。
⑵丁苯橡胶改性氧化沥青防水卷材 SBR modified oxidized asphalt waterproof sheet用丁苯橡胶和树脂将氧化沥青改性后制成的防水卷材。
⑶高聚物改性氧化沥青防水卷材 polymer modified asphalt waterproof sheet用苯乙烯—丁二烯—苯乙烯（SBS）等高聚物将沥青改性后制成的防水卷材。
⑷自粘防水卷材 self-adhering sheet以高密度聚乙烯膜为胎基，上下表面为自粘聚合物改性沥青，表面覆盖防粘材料制成的防水卷材。
⑸耐根穿刺防水卷材 root penetration resistance of waterproof sheet以高密度聚乙烯膜为胎基，上下表面覆以高聚物改性沥青，并以聚乙烯膜为隔离材料制成的具有耐根穿刺功能的防水卷材。
⒊分类和标记⑴类型①按产品的施工工艺分为热熔型和自粘型两种。
②热熔型产品按改性剂的称份分为改性氧化沥青防水卷材、丁苯橡胶改性氧化沥青防水卷材、高聚物改性氧化沥青防水卷材、高聚物改性沥青防水卷材、高聚物改性沥青耐根穿刺防水卷材四类。
③隔离材料A. 热熔型卷材上下表面隔离材料为聚乙烯膜。
B.自粘型卷材上下表面隔离材料为防粘材料。
⑵规格①厚度——热熔型：3.0mm、4.0mm，其中耐根穿刺卷材为4.0mm；——自粘型：2.0mm、3.0mm。
②公称宽度：1 000mm、1 100mm。
试验员(试题+答案)
试验员单选题（50题）1. 箍筋闪光对焊接头在同一台班内，由同一焊工完成的（）个同牌号、同直径箍筋闪光对焊接头作为一检验批。
A、100B、300C、500D、600【正确答案：D】2. 后置埋件现场拉拔力检测时，拉拔仪的支撑环内径不应小于膨胀性锚栓、扩底型锚栓和发生混凝土锥体破坏的化学锚栓的有效锚固深度的（）倍。
A、1B、2C、3D、4【正确答案：D】3. 下列符合S95级矿渣粉比表面积要求的是（）m2/kg。
A、380B、390C、395D、402【正确答案：D】4. 砂浆保水率试验中，需要在试模上放置（）片中速定性滤纸。
A、2B、5C、10D、15【正确答案：D】5. 水泥土钻芯法检测时，当桩长大于等于10m时，桩身强度抗压芯样试件按每孔不少于（）个截取。
A、3B、6C、9D、12【正确答案：C】6. 结构实体混凝土强度检验时的等效养护龄期可取（）逐日累计达到600℃·d时所对应的龄期。
A、日最高温度B、日平均温度C、日最低温度D、日最高与最低温度差【正确答案：C】7. 在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除。
然后由各部位抽取大致相等的石子共（）份组成一组样品。
A、2B、4C、8D、16【正确答案：D】8. 关于合理砂率对混凝土拌合物特性的影响，说法不正确的是（）。
A、流动性最小B、粘聚性良好C、保水性良好D、水泥用量最小【正确答案：A】9. 根据钢筋焊接及验收规程（JGJ18-2012），钢筋焊接接头抗拉强度试验结果数值应修约到（）MPa。
A、0.5B、1C、5D、10【正确答案：C】10. 砂浆抗压强度试验用压力试验机：精度（示值的相对误差）要求为不大于（）。
A、±0.1%B、±0.2%C、±1%D、±2%【正确答案：D】11. 击实试验时，每层试样高度宜相等，两层交界处的土面刨毛，击实完成时超出击实筒顶的试样高度应小于（）mm。
改性沥青聚乙烯胎防水卷材报告模板
2、本检验检测报告复制未加盖检验检测专用章无效。
声
明
3、若有异议或需要说明之处，请于收到报告之日起十五日内书面提出，逾期不予受理。
4、本检验检测报告仅对来样负责。
第 1 页，共 3 页
检测单位：
批准：
审核：
检测：
改性沥青聚乙烯胎防水卷材报告（附页）
委托编号: 序号
1
检测项目 厚度（mm）
委托编号: 标准要求
8
钉杆密水性
通过
9
持粘性(min)
10
自粘沥青再剥离强度 （与铝板）N/mm
纵向拉力 (N/50mm)
11
热空 气老 化
纵向断裂延伸率 (%)
低温柔性
≥15 ≥1.5 ≥200 ≥120 -10℃无裂纹
第 2 页，共 3 页
以下空白 第 3 页，共 3 页
改性沥青聚乙烯胎防水卷材报告
委托编号: 委托单位
委托编号:
工程名称
工程地点
工程部位
取样单位
见证单位试样名称Fra bibliotek生产厂家
样品说明及状态 表面平整、无杂质、无折痕
报告编号: 委托日期 检测日期 报告日期 委托方试样编号 取样人 见证人 规格型号 代表批量 检验类别
依据标准
《改性沥青聚乙烯胎防水卷材》GB18967-2009 《建筑防水卷材试验方法 第1部分：沥青和高分子防水卷材 抽样规则》 GB/T328.1-2007 《建筑防水卷材试验方法 第5部分：高分子防水卷材厚度、单位面积质量》 GB/T328.5-2007 《建筑防水卷材试验方法 第6部分：沥青防水卷材 长度、宽度和平直度》 GB/T328.6-2007 《建筑防水卷材试验方法 第8部分：沥青防水卷材 拉伸性能》GB/T328.8-2007 《建筑防水卷材试验方法 第20部分：沥青防水卷材 接缝剥离强度》 GB/T328.20-2007 《建筑防水材料老化试验方法》GB/T18244-2000
雨水控制与利用工程施工及验收规范-标准全文
京津冀区域协同标准雨水控制与利用工程施工及验收规范Code for construction and acceptance of stormwater management andharvest engineering主编单位：批准部门施行日期：20××年×月×日目次1 总则 (7)2 术语 (8)3基本规定 (9)4材料 (10)4.1 一般规定 (10)4.2透水路面 (10)4.3绿化屋面 (13)4.4雨水口、溢流口及排水沟 (15)4.5检查井 (15)4.6渗透管 (16)4.7塑料模块 (17)4.8硅砂砌块 (17)4.9 土工布、土工膜 (18)5施工 (20)5.1 一般规定 (20)5.2土方开挖与回填 (20)5.3透水路面 (23)5.4绿化屋面 (25)5.5雨水口、溢流口及排水沟 (26)5.6检查井 (26)5.7渗透管 (27)5.8下凹式绿地 (27)5.9植被浅沟 (27)5.10生物滞留设施 (28)5.11塑料模块拼装水池 (28)5.12硅砂砌块水池 (30)5.13调蓄池及雨水泵站 (30)5.14市政（公共）接驳 (31)6质量检验 (32)6.1一般规定 (32)6.2土方开挖与回填 (32)6.3透水路面 (33)6.4绿化屋面 (37)6.5雨水口、溢流口及排水沟 (38)6.6检查井 (39)6.7渗透管 (40)6.8下凹式绿地 (41)6.9 植被浅沟 (41)6.10 生物滞留设施 (42)6.11 塑料模块拼装水池 (42)6.12 硅砂砌块水池 (45)6.13调蓄池及雨水泵站 (46)6.14市政（公共）接驳 (46)7工程验收 (48)7.1一般规定 (48)7.2运行调试 (48)7.3工程验收 (49)附录A 塑料蓄水塑料模块技术性能指标及检验方法 (51)附录B-1 检验批、分项、分部、单位工程质量验收记录（建筑工程） (55)附录B-2 检验批、分项、分部、单位工程质量验收记录（市政工程） (59)附录C 透水地面效果检测方法 (62)附录D 模块储水池土工布（膜）搭接及穿管质量检验方法 (64)附录E 运行调试记录单 (68)附录F 一般项目正常检验一次、二次抽样判定 (72)本规范用词说明 (73)引用标准名录 (74)条文说明........................................................................................ 错误!未定义书签。
改性沥青聚乙烯胎防水卷材
改性沥青聚乙烯胎防水卷材标准名称改性沥青聚乙烯胎防水卷材标准类型中华人民共和国建材行业标准标准号JC／T633-1996附图图1; 图2; 图3; 图4; 图5; 图6; 标准正文1范围本标准规定了改性标准名称改性聚乙烯胎防水卷材标准类型中华人民共和国建材行业标准标准号JC／T633-1996附图; ; ; ; ; ;标准正文1范围本标准规定了改性沥青聚乙烯胎防水卷材（以下简称改性沥青卷材）的分类、技术要求、试验方法、检验规则、标志、包装、贮存和运输。
本标准适用于以改性沥青为基料，以高密度聚乙烯膜为胎体和覆面材料，经滚压、水冷、成型制成的防水卷材。
2引用标准GB326纸胎油毡、油纸GB328沥青防水卷材试验方法3分类3．1品种按基料将产品分为氧化改性沥青防水卷材、丁橡胶改性氧化沥青防水卷材和高聚物改性沥青防水卷材3类。
3．1．1氧化改性沥青防水卷材用增塑油和催化剂将沥青氧化改性后，制成的防水卷材。
3．1．2改性氧化沥青防水卷材用丁苯橡胶和塑料树脂将氧化沥青改性后，制成的防水卷材。
3．1．3高聚物改性沥青防水卷材用几种高聚物将沥青改性后，制成的防水卷材。
3．2规格尺寸长：10m：宽：1100mm：厚：3mm、4mm。
注：生产其它规格的卷材，可由供需双方协商确定。
3．3等级按物理力学性能将产品分为优等品（A）、一等品（B）和合格品（C）3个等级。
3．4标记3．4．1代号氧化改性沥青O（第一位表示）丁苯橡胶改性氧化沥青M（第一位表示）高聚韧改性沥青P（第一位表示）高密度聚乙烯胎体E（第二位表示）高密度聚乙烯覆面膜E（第三位表示）3．4．2标记卷材按产品名称、厚度、等级和标准编号顺序进行标记。
示例：3mm厚的一等品高聚物改性沥青聚乙烯膜胎防水卷材，其标记如下：改性沥青卷材PEE 3B JC／T6334技术要求4．1卷重、尺寸及其允许偏差应符合表1要求。
表１项目\类别 OEE MEE PEE单位面积标称重量 3mmkg/m2 4mm标称卷重 3mmkg/11m2 4mm最低卷重 3mm 33kg/11m2 4mm 45长，m ±宽，mm 1100±16厚，mm 3mm 3± 3±4mm 4± 4±4．2外观4．2．1成卷卷材应卷紧、卷齐，端面里进外出差不得超过30mm。

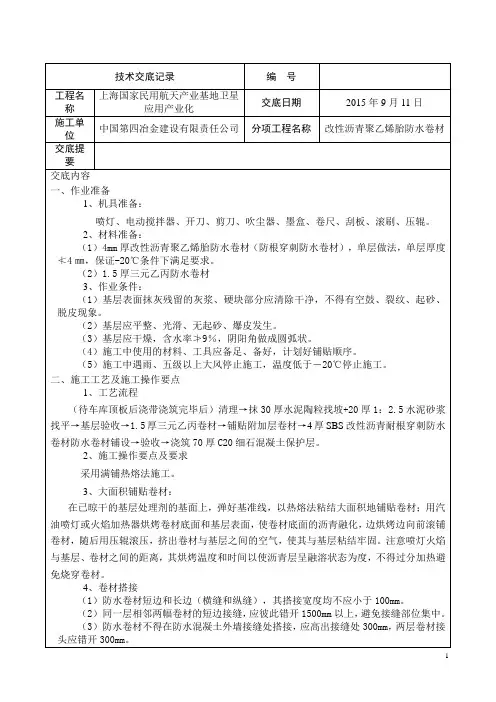

改性沥青聚乙烯胎防水卷材
审核人
交底人：
接受交底人：
4、卷材搭接
（1）防水卷材短边和长边（横缝和纵缝），其搭接宽度均不应小于100mm。
（2）同一层相邻两幅卷材的短边接缝，应彼此错开1500mm以上，避免接缝部位集中。
（3）防水卷材不得在防水混凝土外墙接缝处搭接，应高出接缝处300mm，两层卷材接头应错开300mm。
5、防水卷材施工的细部做法
（1）阴阳角做法
二、施工工艺及施工操作要点
1、工艺流程
（待车库顶板后浇带浇筑完毕后）清理→抹30厚水泥陶粒找坡+20厚1：2.5水泥砂浆找平→基层验收→1.5厚三元乙丙卷材→铺贴附加层卷材→4厚SBS改性沥青耐根穿刺防水卷材防水卷材铺设→验收→浇筑70厚C20细石混凝土保护层。
2、施工操作要点及要求
3、大面积铺贴卷材：
在已晾干的基层处理剂的基面上，弹好基准线，以热熔法粘结大面积地铺贴卷材；用汽油喷灯或火焰加热器烘烤卷材底面和基层表面，使卷材底面的沥青融化，边烘烤边向前滚铺卷材，随后用压辊滚压，挤出卷材与基层之间的空气，使其与基层粘结牢固。注意喷灯火焰与基层、卷材之间的距离，其烘烤温度和时间以使沥青层呈融溶状态为度，不得过分加热避免烧穿卷材。
四、文明施工环保措施
1、严格控制施工时间，不得在夜间施工，避免扰民。
2、施工人员不得大声喧哗。
3、施工材料要码放整齐，不得随意放置。
五、成品保护措施
1、在拆模或运物件时，不得碰坏施工缝企口及止水带，以确保防水质量。
2、预埋的管道，在施工中不得碰损和堵塞杂物。
3、防水层施工完毕后，下道工序施工的队伍应注意保护好防水层，不得在防水层上放置材料及作为施工运输车道。做保护层时，确需在防水层上运料时，应先用木板等材料铺行车（人）道，车辆支撑脚用软体材料包好，防止刺破防水层。
沥青防水卷材低温柔度试验
沥青防水卷材低温柔度试验1.适用范围本实施细则适用于SBS弹性体和APP塑性体和聚乙烯胎的沥青类防水材料的低温柔韧性试验。
2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.14-2007 《建筑防水卷材试验方法沥青防水卷材低温柔性》3.检测用仪器设备3.1低温制冷仪：范围0～-30℃，控温精度±2℃。
3.2半导体温度计：量程30～-40℃，精度为0.5℃3.3柔度棒：半径（r）15mm，25mm。
4试件制备矩形试件尺寸（150±1）mm×（25±1）mm，试件从试样宽度方向上均匀的裁取，长边在卷材的纵向，试件裁取时应距卷材边缘不少于150mm，试件应从卷材的一边开始做连续的记号，同时标记卷材的上表面和下表面。
去除表面的任何保护膜，适宜的方法是常温下用胶带粘在上面，冷却到接近假设的冷弯温度，然后从试件上撕去胶带，另一方法是用压缩空气吹，假设上面的方法不能除去保护膜，用火焰烤，用最少的时间破坏膜而不损伤试件。
试件试验前应在（23±2）℃的平板上放置至少4h，并且相互之间不能接触，也不能粘在板上。
可以用硅纸垫，表面的松散颗粒用手轻轻敲打除去。
5步骤5.1仪器准备在开始所有试验前，两个圆筒间的距离应按试件厚度调节，即弯曲轴直径+2mm+两倍试件的厚度。
然后装置放入已冷却的液体中，并且圆筒的上端在冷冻液面下约10mm，弯曲轴在下面的位置。
弯曲轴直径根据产品不同可以为20mm、30mm、50mm。
5.2 试件条件冷冻液达到规定的试验温度，误差不超过0.5℃，试件放于支撑装置上，且在圆筒的上端，保证冷冻液完全浸没试件。
试件放入冷冻液达到规定温度后，开始保持在该温度1h±5min。
半导体温度计的位置靠近试件，检查冷冻液温度，然后试验。
沥青防水卷材卷材下表面沥青涂盖层厚度试验
沥青防水卷材卷材下表面沥青涂盖层厚度试验1.适用范围本实施细则适用于SBS弹性体和APP塑性体和聚乙烯胎的沥青类防水材料的卷材下表面沥青涂盖层厚度试验。
2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB 18243-2008 《塑性体改性沥青防水卷材》GB 18967 -2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.4-2007 《建筑防水卷材试验方法沥青防水卷材厚度、单位面积质量》3.检测用仪器设备钢板尺：最小分度值为1mm：光学测厚仪厚度计：单位压力0.02MPa，分度值0.01mm，10mm直径4 试验步骤4.1弹性体改性沥青防水卷材或塑性体改性沥青防水卷材按规定裁取试件，每块试件测量两点，在距中间各50mm处测量，取两点的平均值。
然后用热刮刀铲去卷材下表面的涂盖层直至胎基，待其冷却到标准试验条件，再测量每个试件原来两点的厚度，取两点的平均值。
每块试件前后两次厚度平均值的差值，即为该块试件的下表面沥青涂盖层厚度，4.2 改性沥青聚乙烯胎防水卷材测量前试件在（23±2）℃和相对湿度（50±5）%条件下至少放2h，试验在（23±2）℃进行。
试验卷材表面和策略装置的测量面洁净。
用光学测厚仪测量下表面沥青涂盖层厚度，精确到0.01mm，每块试件测量两点，在距中间个50mm处测量。
5结果计算取三个试件的平均值作为卷材下表面沥青涂盖层厚度。
6.结果评定弹性体改性沥青防水卷材按GB18242-2008的表2进行评定。
塑性体改性沥青防水卷材按GB18242-2008的表2进行评定。
改性沥青聚乙烯胎防水卷材按GB 18967-2009的表2进行评定。
聚合物改性沥青防水卷材的常用原料
聚合物改性沥青防水卷材与沥青防水材料相似，其组成除无胎基防水卷材外，主要是由胎基材料、浸涂材料、覆面隔离材料三大部分组成。
参见表3-29。
表3-29 聚合物改性沥青防水卷材的组成名称执行标准胎体材料浸涂材料隔离材料SBS改性沥青防水卷材GB18242-2000 聚酯毡玻纤毡SBS热塑性弹性体改性沥青聚乙烯膜、细矿、矿物粒（片）料APP改性沥青防水卷材GB18243-2000 聚酯毡玻纤毡APP或APAO、APO塑性体改性沥青聚乙烯膜、细矿、矿物粒（片）料高聚物改性沥青防水卷材GB18967-2003 高密度聚乙烯膜APP、SBS改性沥青上表面覆盖材料聚乙烯膜、铝箔SBR改性沥青防水卷材玻纤毡聚酯无纺布SBS改性沥青上表面：矿物粒（片）料、聚乙烯膜下表面：细矿、聚乙烯膜SBR改性氧化沥青聚乙烯胎防水卷材GB18967-20003 高密度聚乙烯膜SBR改性氧化沥青上表面覆盖材料聚乙烯膜、铝箔再生橡胶改性沥青防水卷材聚酯无纺布、原纸再生橡胶改性沥青矿物粉、粒料、聚乙烯膜再生胶油毡JC206-76 - - 滑石粉废胶粉改性沥青防水卷材- 废粉胶改性沥青滑石粉、细砂高聚物改性沥青复合胎柔性防水卷材JC/T690-1998 聚酯毡和网格布玻纤毡和网格布无纺布和网格布玻纤毡和聚乙烯膜橡胶、树脂等高聚物改性沥青矿物料（片）料、细砂、聚酯膜、聚乙烯膜自黏聚沥青防水卷材JC840-1999 - - 表面材料：聚乙烯膜、铝箔、无膜（双面自粘）防粘隔离层防粘材料自黏橡胶合物改性沥青聚酯毡胎防水卷材JC898-2002 聚酯胎聚合物改性沥青粘贴面背面覆以防粘材料上表面材料：聚乙烯膜、细砂、铝箔从狭义上所讲的改性沥青一般是指聚合物改性沥青。
沥青是多种有机物的混合物，其相对分子质量（油分约500，胶质600~800，沥青质1000以上）的平均质远远低于高聚物，因此，引入高聚物后，因平均相对分子质量的改变，会显著提高沥青的综合性能，用聚合物对沥青进行改性，可以提高沥青的强度、塑性、耐热性、黏结性和抗老化型。
改性沥青聚乙烯胎防水卷材GB18967-2009
改性沥青聚乙烯胎防水卷材GB18967-2009⒈范围本标准规定改性沥青聚乙烯防水卷材的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以高密度聚乙烯膜为胎基，上下两面为改性沥青或自粘沥青，表面覆盖隔离材料制成的防水卷材。
⒉术语和定义下列术语和定义适用于本标准⑴改性氧化沥青防水卷材modified oxidized asphalt waterproof sheet用添加改性剂的沥青氧化后制成的防水卷材。
⑵丁苯橡胶改性氧化沥青防水卷材SBR modified oxidized asphalt waterproof sheet用丁苯橡胶和树脂将氧化沥青改性后制成的防水卷材。
⑶高聚物改性氧化沥青防水卷材polymer modified asphalt waterproof sheet用苯乙烯—丁二烯—苯乙烯（SBS）等高聚物将沥青改性后制成的防水卷材。
⑷自粘防水卷材self-adhering sheet以高密度聚乙烯膜为胎基，上下表面为自粘聚合物改性沥青，表面覆盖防粘材料制成的防水卷材。
⑸耐根穿刺防水卷材root penetration resistance of waterproof sheet以高密度聚乙烯膜为胎基，上下表面覆以高聚物改性沥青，并以聚乙烯膜为隔离材料制成的具有耐根穿刺功能的防水卷材。
⒊分类和标记⑴类型①按产品的施工工艺分为热熔型和自粘型两种。
②热熔型产品按改性剂的称份分为改性氧化沥青防水卷材、丁苯橡胶改性氧化沥青防水卷材、高聚物改性氧化沥青防水卷材、高聚物改性沥青防水卷材、高聚物改性沥青耐根穿刺防水卷材四类。
③隔离材料A.热熔型卷材上下表面隔离材料为聚乙烯膜。
B.自粘型卷材上下表面隔离材料为防粘材料。
⑵规格①厚度——热熔型：3.0mm、4.0mm，其中耐根穿刺卷材为4.0mm；——自粘型：2.0mm、3.0mm。
②公称宽度：1 000mm、1 100mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
改性沥青聚乙烯胎防水卷材GB18967-2009⒈范围本标准规定改性沥青聚乙烯防水卷材的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以高密度聚乙烯膜为胎基，上下两面为改性沥青或自粘沥青，表面覆盖隔离材料制成的防水卷材。
⒉术语和定义下列术语和定义适用于本标准⑴改性氧化沥青防水卷材 modified oxidized asphalt waterproof sheet用添加改性剂的沥青氧化后制成的防水卷材。
⑵丁苯橡胶改性氧化沥青防水卷材 SBR modified oxidized asphalt waterproof sheet用丁苯橡胶和树脂将氧化沥青改性后制成的防水卷材。
⑶高聚物改性氧化沥青防水卷材 polymer modified asphalt waterproof sheet用苯乙烯—丁二烯—苯乙烯（SBS）等高聚物将沥青改性后制成的防水卷材。
⑷自粘防水卷材 self-adhering sheet以高密度聚乙烯膜为胎基，上下表面为自粘聚合物改性沥青，表面覆盖防粘材料制成的防水卷材。
⑸耐根穿刺防水卷材 root penetration resistance of waterproof sheet以高密度聚乙烯膜为胎基，上下表面覆以高聚物改性沥青，并以聚乙烯膜为隔离材料制成的具有耐根穿刺功能的防水卷材。
⒊分类和标记⑴类型①按产品的施工工艺分为热熔型和自粘型两种。
②热熔型产品按改性剂的称份分为改性氧化沥青防水卷材、丁苯橡胶改性氧化沥青防水卷材、高聚物改性氧化沥青防水卷材、高聚物改性沥青防水卷材、高聚物改性沥青耐根穿刺防水卷材四类。
③隔离材料A. 热熔型卷材上下表面隔离材料为聚乙烯膜。
B.自粘型卷材上下表面隔离材料为防粘材料。
⑵规格①厚度——热熔型：3.0mm、4.0mm，其中耐根穿刺卷材为4.0mm；——自粘型：2.0mm、3.0mm。
②公称宽度：1 000mm、1 100mm。
③公称面积：每卷面积为10㎡、11㎡.④生产其他规格的卷材，可由供需双方协商确定。
⑶标记①代号——热熔型T；——自粘型S；——改性氧化沥青防水卷材：O；——丁苯橡胶改性氧化沥青防水卷材：M；——高聚物改性沥青防水卷材：P；——高聚物改性沥青耐根穿刺防水卷材：R；——高密度聚乙烯膜胎基：E；——聚乙烯膜覆面材料：E。
②标记方法卷材按施工工艺、产品类型、胎基、上表面覆盖材料、厚度和本标准号顺序标记。
③标记示例示例：3.0 mm厚的热熔型聚乙烯胎聚乙烯膜覆面高聚物改性沥青防水卷材，其标记如下：T PEE 3 GB 18967—2009⑷用途改性沥青聚乙烯胎防水卷材使用于非外露的建筑与设施防水工程。
⒋要求⑴单位面积质量及规格尺寸单位面积质量及规格尺寸应符合表1规定。
表1单位面积质量及规格尺寸①成卷卷材应卷紧卷齐，端面里进外出不得超过 20mm。
②成卷卷材在（4~45）℃任一产品温度下展开，在距卷芯 1 000mm长度外不应有裂纹或长度10 mm以上的粘结。
③卷材表面应平整，不允许有孔洞、缺边和裂口、疙瘩或任何其他能观察到的缺陷存在。
④每卷卷材接头处不应超过一个，最短的一段长度不应少于 1 000 mm，接头应剪切整齐，并加长 150 mm。
⑶物理力学性能物理力学性能应符合表2的规定。
⑷耐根穿刺卷材应用性能高聚物改性沥青耐根穿刺防水卷材（R）的性能除符合本标准表2的要求外，其耐根穿刺与霉菌腐蚀性能应符合 JC/T1075-2008表2的规定。
⒌试验方法⑴标准试验条件标准试验条件（23±2）℃。
⑵面积按《建筑防水卷材试验方法第6部分：沥青防水卷材长度、宽度和平直度》GB/T 328.6—2007测量长度和宽度，以其平均值相乘得到卷材的面积。
⑶单位面积质量测量每卷卷材卷重，根据 5.（2）得到的面积，计算单位面积质量（kg/㎡）。
对于自粘卷材，应扣除防粘材料重量。
⑷厚度按《建筑防水卷材试验方法第4部分:沥青防水卷材厚度、单位面积、质量》GB/T328.4—2007进行。
⑸外观按《建筑防水卷材试验方法第2部分沥青防水卷材外观》GB/T328.2—2007进行.⑹试件制备将每卷卷材切除距外层卷头 2 500 mm后，取 1 m长的试样按《建筑防水卷材试验方法第4部分:沥青防水卷材厚度、单位面积、质量》GB/T328.4—2007取样方法均匀分布裁取试件，每卷性能试件的尺寸和数量按表3裁取表 3试件尺寸和数量按《建筑防水卷材试验方法第10部分:沥青和高分子防水卷材不透水性》GB/T 328.10—2007中方法B进行。
采用十字开缝盘，抱持时间（30±2）min。
自粘型卷材试验时撕去两面的隔离纸，表面覆盖滤纸以防粘结。
⑻耐热性按《建筑防水卷材试验方法第11部分：沥青防水卷材耐热性》GB/T 328.11—2007中方法B进行。
上端用宽度 50 mm以上的夹子夹住，垂直悬挂在规定温度下恒温 2 h，观察试件表面的涂改盖层有无流淌、起泡。
⑼低温柔性按《建筑防水卷材试验方法第14部分:沥青防水卷材低温柔性》GB/T 328.14—2007进行。
2.0mm、3.0mm厚度卷材弯曲直径30 mm，4.0 mm厚度卷材弯曲直径50 mm。
取纵向10个试件，五个试件上表面，五个试件下表面分别试验，每面五个试件中至少四个试件目测无裂纹为该面通过，上下两面都通过为低温柔性符合要求。
⑽拉伸性能按《建筑防水卷材试验方法第8部分:沥青防水卷材拉伸性能》GB/T 328.8—2007进行，夹具间距 70 mm。
试验过程不得出现沥青涂盖层与胎基在夹具间范围内分离现象。
⑾尺寸稳定性按《建筑防水卷材试验方法第13部分:高分子防水卷材尺寸稳定性》GB/T 328.13—2007进行.热熔型（T）试验温度 90℃，自粘型（S）试验温度 70℃。
⑿卷材下表面沥青涂盖层厚度按《建筑防水卷材试验方法第5部分:高分子防水卷材厚度、单位面积、质量》GB/T 328.5—2007进行。
用光学装置测量下表面下表面沥青涂盖层的厚度，每块试件测量两点，在距中间各 50 mm处测量。
取二块试件测量的平均值为试验结果。
⒀剥离强度①卷材与材料在（23±2）℃条件下，按《建筑防水卷材试验方法第20部分:沥青防水卷材接缝剥离性能》GB/T 328.20—2007进行试验，一个试件的下表面与另一个试件的下表面粘结，粘合面为50 mm×75 mm，用质量为2 kg、宽度（50mm~60mm）的压辊依次来回滚压三次，粘合后放置 24 h。
②卷材与铝板在（23±2）℃条件下，参照《建筑防水卷材试验方法第20部分:沥青防水卷材接缝剥离性能》GB/T 328.20—2007将卷材试件黏在已用溶剂清洁的光滑铝板表面，粘合面为50 mm ×75 mm，用质量为 2 kg、宽度（50mm~60mm）的压辗依次来回滚压三次，粘合后放置 24 h。
铝板一端夹入夹具，将同一端的卷材弯折1800夹入另一夹具，进行试验，用最大力计算剥离强度，单位N/mm，取5个试验的算术平均值作为试验的结果。
两面分别计算。
⒁钉杆水密性①试件制备在（2±32）℃条件下，去除试件的防粘材料,将卷材轻放在与卷材同样尺寸的胶合板（五合板）上。
用质量为 2 kg、宽度（50~60）mm的压辊依次来回滚压三次使其与胶合板粘合。
胶合板不应重复使用。
在胶合板下放两个木块你作为支撑，以便于将钉子顶入。
将长（30±4）mm，直径（3.5~4）mm的无翼镀锌无螺纹钉，从卷材表面钉入粘合板，钉入两颗钉子，位置在试件的中心附近，钉子之间相距（25~50）mm，将钉子钉入到钉帽与卷材表面平齐，然后从背面轻敲钉头使钉子升起，使钉帽与卷材表面距离 6 mm。
共制备两块试件。
②试验步骤将一直径（150~250）mm，高不小于 150 mm的圆管剧中放在水平放置的试件卷材表面上，然后用密封胶沿外边一圈密封在卷材上，放置 2 h后，在沿内边一圈密封，然后在室温养护 24 h。
将其放在一个无盖且圆管直径相近的干燥容器上，然后向上面的圆管中加蒸馏水，水位高度为（130±3）mm，再将其移入（4±2）℃的冰箱中，放置 3d。
③结果评定取出试件，观察并记录容器内、胶合板底部及钉杆末梢有无水迹。
倒掉圆管中的水并拭干，揭下卷材，观察卷材背面有无水迹。
两块试件都没有观察到水迹，认为试件通过，报告无渗水。
⒂持粘性将试件黏在两块表面已用溶剂清洁干净光滑的镜面不透钢板上，上板的不锈钢板上的粘结（50×50）mm，试件黏贴部位不允许接触手和其他物体，然后用 2 kg的压辊来压三次。
图 1 持粘性1—不锈钢板；2—试件；3—重物。
在（23±2）℃条件下，将粘结好的试件放置 24 h后，如图 1 所示方向垂直悬挂，在下板下端挂 1 kg的重物（包括下板质量），开始记录时间，记录试件从上板完全剥下所需时间，单位 min。
取五个试件测定值的平均值为试验结果。
若大于 60 min未剥落，记录为大于 60 min。
两面分别进行试验。
⒃自粘沥青再剥离强度取一块自粘防水卷材，用热刮刀将卷材的涂盖层铲下，放入坩埚中，保证坩埚中的沥青有约 100 g，将坩埚放在电炉上加热至沥青融化，温度约 180℃，然后将沥青倒在防粘纸上刮平，厚度约 1.5 mm，立即用聚酯膜或聚酯胎基增强。
共制备五个试件，以防止试件粘结可用硅油纸隔离。
在（23±2）℃条件下放置 4 h后，按第5⒀②条进行试验。
⒄热空气老化按《建筑防水材料老化试验方法》GB/T 18244—2000中第 4 章进行，试验温度（70±2）℃，试件水平放置 168 h。
老化后，裁取试件按 5. ⑽测定纵向拉力及断裂延伸率，按 5. ⑼测定低温柔性。
⒅耐根穿刺卷材应用性能按《种植屋面用耐根穿刺防水卷材》JC/T 1075—2008 中 6.3.1与 6.3.2 进行。
⒍检验规则⑴检验分类按检验类型分为出厂检验和型式检验。
①出厂检查出厂检验项目包括：面积、单位面积质量、厚度、外观、不透水性、耐热性、低温柔性、拉伸性能、卷材下表面沥青涂盖层厚度（T）、卷材与铝板剥离强度（S）、持粘性（S）、自粘沥青再剥离强度（S）。
②型式检验项目包括第 4 章要求的所有项目。
在下列情况下应进行型式检验：a) 新产品投产或产品定型鉴定时；b) 正常生产时，每年进行一次；耐根穿刺卷材性能试验每五年进行一次；c) 原材料、工艺等发生较大变化，可能影响产品质量时；d) 出厂检验结果与上次检验结果有较大差异时；e) 产品停产六个月以上恢复生产时。
⑵组批以同类型，同一规格 10 000 m2为一批，不足10 000 m2时亦可作为一批。
