激光标线仪维修手册

激光标线仪维修手册 Document number：PBGCG-0857-BTDO-0089-PTT1998激光标线仪维修手册编制：审核：批准：目录1.仪器的工作原理 (2)2.仪器结构介绍 (2)3.仪器的主要技术参数 (2)4.仪器的校验 (3)建立校验基准 (3)4.1.1建立水平基准线 (3)4.1.2建立90°及铅垂基准线 (3)校验仪器误差 (3)4.2.1校验天顶点误差 (3)4.2.2校验90°及铅垂误差 (4)4.2.3校验水平光误差 (4)4.2.4校验补偿误差 (5)5.仪器零、部件的更换 (5)更换摆头组 (5)更换水平光组 (5)更换对地激光组 (6)°微调机构 (6)6.主机误差调整 (7)7.电器部分的维修及更换 (7)维修注意事项 (7)电器部分常见故障的产生原因及排除方法 (8)电器连接图 (9)易损件明细表1.仪器的工作原理：激光标线仪是一种能提供自动安平的全空间三维激光线的装置.它的工作原理是:仪器在圆水准器工作范围内倾斜一个小角度时,仪器内部补偿器摆体上相互垂直的四条激光线在重力和磁场阻尼力的作用下,始终保持水平、铅垂并相互垂直。

该仪器的补偿方式为：磁阻尼机械补偿。

另外，该仪器有360°微调及倾斜±°报警功能。

2.仪器结构介绍：(见图1)该仪器有三种出光组合+L→四束铅垂+水平+对地+L→两束铅垂+水平+对地+L→水平+对地（开机状态）IN/OUT键---屋内、屋外选择键（连续光、调制光选择键）3.仪器的主要技术参数4.仪器的校验仪器在使用前应按说明书对仪器精度进行检查，如有变化要进行校正。

建立校检基准(参照图a、图b)在长度大于10米，高度不低于3m的方形室内，用水准仪、经纬仪、铅垂仪或高精度的激光标线仪按如下方法建立基线场4.1.1建立水平基准线用水准仪在同一个方向,距离地面约0.75 m，间距为5m、10m，作出两水平等高线。

4.1.2建立90°及铅垂基准线--在地面作“十”字标记，我们记为O--以地面十字标记中心为基准，用铅垂仪标记出天顶基准点,我们记为O′。

--以地面十字标记中心为基准，用经纬仪在四面墙上标记出互成90四条铅垂线，每条线的长度不小于2.5m。

--在每个标记处贴上米格纸或刻度尺以便读数校验仪器误差4.2.1校验天顶误差（参照图a、图b）--将仪器放置在O点,调整三个脚螺旋使圆水准器居中。

--打开仪器开关，仪器选择4VH挡，将仪器的对地激光精确对准O点（转动一周，检查对准情况。

），观察天顶点（四条铅垂光线的交点）距基准天顶点O′点的偏离，转动仪器主体一周观察天顶激光变化量的最大值。

允许误差值±1mm/3m，若超差需进行调整。

▲调整步骤:（参照图1、图6、图8）①用十字改锥，按图示取下四个十字槽小盘头螺钉(M3X8)，将机罩组（S46-1103）提起来，同时拔下主板上的插头，使机罩组与主机分离。

方法一：—用一字改锥、尖嘴钳调整摆体中间部位的配重螺钉（开槽平端紧定螺钉M4X6∽M4X20）或配重螺母（S24-6019）使之达到要求。

方法二：（天顶交点变：晃动摆头时，天顶交点的位置时好时坏，说明内环或外环存在装配间隙。

）首先确定出误差间隙在内环（动环）或外环（定环）。

如间隙在内环按下步骤调整：—用内六角改锥松开动环（S46-6004）外圆上的内六角凹端紧钉螺钉(M3X5)两个。

--用一字改锥旋转短销套（S46-6005）调整合格为止。

检查合格后固紧相关的内六角凹端紧钉螺钉(M3X5)，并在调整部位的零件与螺钉上，封WL-05胶。

如间隙在外环按下步骤调整：—用内六角改锥松开定环（S46-6001）上的内六角凹端紧钉螺钉(M3X5)两个。

--用一字改锥旋转长调整轴（S46-6006）调整合格为止。

检查合格后固紧相关的内六角凹端紧钉螺钉(M3X5)，并在调整部位的零件与螺钉上，封WL-05胶。

4.2.2校验90°及铅垂误差（参照图a、图b）--将仪器放置地面,打开仪器，仪器选择4VH挡，将仪器的对地激光精确对准O点（转动一周，检查对准情况。

）。

--转动仪器主体使四条激光线靠近在墙上已标定的基准线，调整微调手轮使其中的一条与基准线精确对准，读出其余三条激光线偏离基准线的距离。

允许误差值±1m m/5m，若超差需进行调整。

--读出每条激光线与各自基准线倾斜的角度。

允许误差值±0.5mm/2.5m，若超差需进行调整。

▲90°误差调整步骤：（参照图1、图3）--将仪器固定。

--按4.2.1项中的①步骤拆卸机罩组。

--依据90°的实际偏离方向调整摆头组（S46-1107）上的该方向的四个开槽圆柱头螺钉（）。

▲铅垂调整步骤:（参照图1、图3）--将仪器固定。

--按4.2.1项中的①步骤拆卸机罩组。

--依据激光线与基准线的倾斜方向调整摆头上的该组激光上的四个调整螺钉（S46-6023）。

提示：该项调整时只能微量调整，并同时兼顾天顶误差。

4.2.3校验水平光误差（参照图a、图b）4.2.3.1水平光直线度的校验--将仪器安置在水平基准线大致等高部位。

调整三个脚螺旋至水泡置中。

--打开仪器，水平光点亮不闪烁。

--记录水平光的中心的高度位置。

再分别向左、向右转动主体，观察激光线两端与中心点高度位置的偏离。

允许误差值±1mm/5m，若超差需进行调整。

4.2.3.2水平光误差的校验--将仪器安置在水平基准线大致等高部位。

调整三个脚螺旋至水泡置中。

--打开仪器开关，水平光点亮不闪烁。

--记录水平光的中心在5m、10m基准等高线上的高度差。

允许误差值±1mm/5m，若超差需进行调整。

4.2.4校验补偿误差--将仪器安置在水平基准线大致等高部位。

调整三个脚螺旋至水泡置中。

--打开仪器开关，水平光点亮不闪烁。

--转动一个脚螺旋使仪器在补偿范围内倾斜，记录水平光的中心在5m、10m基准等高线上的高度差。

允许误差值±1mm/5m，若超差需进行补偿器整体的更换或由专门人员进行重新组装调整。

提示：水平误差、补偿误差的调整需按后面叙述的主机误差调整的步骤进行。

5.仪器零、部件的更换更换摆头组(参照图1、图3、图7)5.1.1拆开--按4.2.1项中的①步骤拆卸机罩组。

--将报警架（S46-5011）连同测微板组（S24-1207）一起拆下。

--将摆头组上的三组引线从套管中抽出或剥离。

--用尖嘴钳轻轻将报警柱（S46-6010）旋下。

--用十字改锥旋下紧固摆头组的两个十字槽盘头螺钉（）即可。

5.1.2组装参照（图3、图7）检查并更换已损坏的零、部件后按拆开相反步骤进行组装，并按主机误差调整的步骤进行总调，合格后在螺钉处封WL-05胶。

更换水平光组（参照图1、图8、）5.2.1拆开--按4.2.1项中的①步骤拆卸机罩组。

--将水平激光的两根导线在配重组（S46-1108）上的焊点焊开。

记住每条线的焊接位置。

--旋下两个开槽锥端紧定螺钉(M3X6)拆下配重组。

--旋下两个开槽平端紧定螺钉拆下配重螺丝（S46-6012）。

--松开四个开槽锥端紧定螺钉（M3X8）。

--旋下四个调整螺钉（S24-6010），取下球面垫圈（S24-6011）即可。

5.2.2组装参照（图1、图8）检查并更换已损坏的零、部件后按拆开相反的步骤进行组装，按记录的焊接位置重新焊接，并按主机误差调整的步骤进行总调，合格后在螺钉处封WL-05胶。

更换对地激光组（参照图1、图3、图5、图8）5.3.1拆开--按4.2.1项中的①步骤拆卸机罩组。

--将配重组上的三针接线端子中的对地组（S24-1304）引线焊开，记录各线的焊接位置。

--将微动开关上的焊点焊开，记录每个线的焊接位置，将对地组的引线焊开，记录各线的焊接位置。

--按图3用十字改锥旋下连接基座组（S46-1101）的三个十字槽盘头螺钉（M3X10），将主体与基座组分为两部分。

--按图5将底盘组上连接支柱（S46-6009）的三个内六角圆柱头螺钉（M3X10）旋下，将主体分为两部分。

--按图8旋下摆体上紧固铜锤的八个开槽锥端紧定螺钉（M3X6）。

--旋下四个调整对地组的调整螺钉（S46-6022），松开四个开槽平端紧定螺钉（M3X6）既可取出对地组。

5.3.2组装检查并更换已损坏的零件后按拆开相反步骤进行组装，按记录的焊接位置重新焊接，注意各焊点要焊实。

组装后要重新调试。

°微调机构（参照图1、图3、图4）▲更换齿轮和蜗杆--按4.2.1项中的①步骤拆卸机罩组。

--按图3用十字改锥旋下连接基座组的（S46-1101）的三个十字槽盘头螺钉（M3X10），将主体与基座组分为两部分。

--用十字改锥旋下紧固圆盘（S46-6016）的四个十字槽小盘头螺钉。

拆下圆盘、连接座（S46-6015）。

--将基座组翻转底面向上，用一字改锥旋下基座底面上的开槽锥端紧钉螺钉，用手向外拉开齿轮（S41-4006）和蜗杆（S46-6024）的啮合，同时用拨针或<Φ2的圆柱从螺孔中向下推出齿轮即可。

--用十字改锥分别旋下紧固方盖板（S46-5005）、长盖板（S46-5006）上的共三个十字槽小盘头螺钉，拆下方盖板、长盖板。

--用一字改锥旋下方盖板槽内锁母（S24-3-6009）上的开槽锥端紧钉螺定。

--用一字改锥松开基座下面的开槽平端紧定螺钉(M2X2)拉出滑套（S46-4002）、蜗杆、滑片（5107）、手轮（S46-6021）。

--用一字改锥松开6.主机误差调整（参照图3、图6、图7、图8）组装后要重新调整，方法如下--粗配天顶：用配重螺钉（开槽平端紧定螺钉M4X6∽M4X20）或螺母（S24-6019），将四束激光线的交点配至，主体转动一周时的变化量在2m m以内。

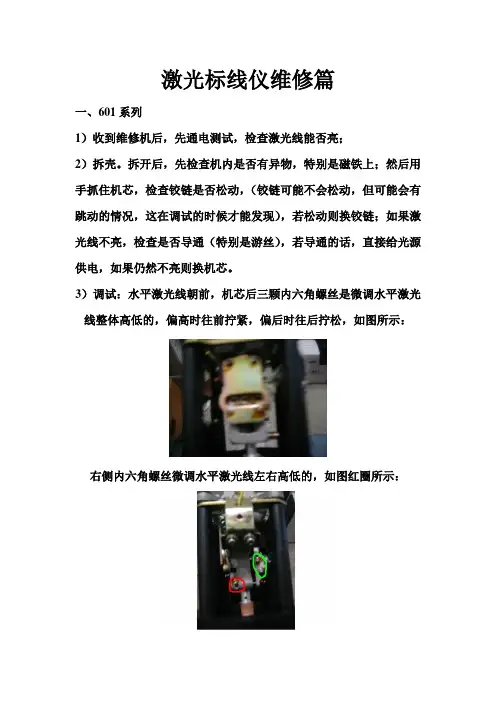

--粗调水平光倾斜：需用拨针（随机附件）调整摆体上的四个调整螺钉（S24-6010）使水平光线两端与中心点高差最小。

--粗调水平光水平度：用一字改锥调整摆体上四个开槽锥端紧钉螺定（M3X8）。

当激光线向下倾斜时（即远处低于出光口时），调整下面的两个螺钉；反之调整上部的两个螺钉。

--粗调对地点：将带45°平面反射镜的工装安置在对地出光处，使对地点反射至2.5m或5m，调整四个调整螺钉（S46-6022），四个开槽平端紧钉螺定（M3X6），调整至转动主体一周时发光点变化量在φ4范围内。

--精配天顶；由于调整水平光时对摆体的重心略有影响，故需精确配平天顶点，应配至主体转动一周时的变化量在1mm/3m以内。

--精调水平光精度：按上述步骤再调整水平光。

该步与步骤5同时反复调整，--当水平光的直线度超差时，用一字改锥微量调整柱镜组（S24-1303）上的一对开槽平端紧定螺钉（）（图8）。
