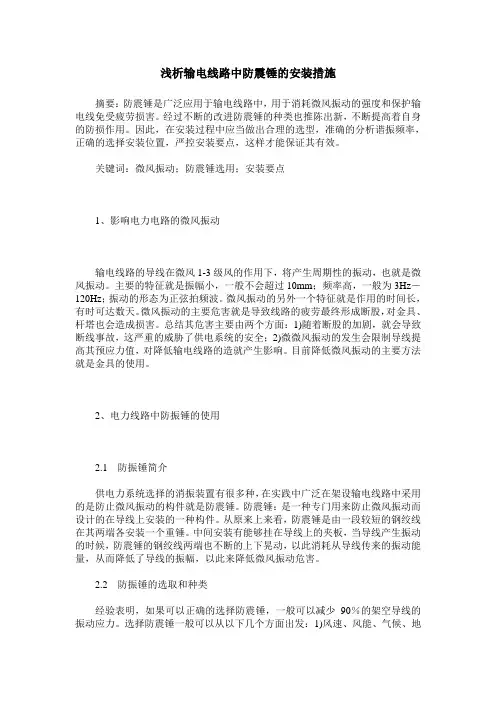

浅析输电线路中防震锤的安装措施
摘要：防震锤是广泛应用于输电线路中，用于消耗微风振动的强度和保护输电线免受疲劳损害。

经过不断的改进防震锤的种类也推陈出新，不断提高着自身的防损作用。

因此，在安装过程中应当做出合理的选型，准确的分析谐振频率，正确的选择安装位置，严控安装要点，这样才能保证其有效。

关键词：微风振动；防震锤选用；安装要点
中图分类号tm752 文献标识码a 文章编号
1674-6708(2010)29-0162-02
1、影响电力电路的微风振动
输电线路的导线在微风1-3级风的作用下，将产生周期性的振动，也就是微风振动。

主要的特征就是振幅小，一般不会超过10mm；频率高，一般为3hz－120hz；振动的形态为正弦拍频波。

微风振动的另外一个特征就是作用的时间长，有时可达数天。

微风振动的主要危害就是导致线路的疲劳最终形成断股，对金具、杆塔也会造成损害。

总结其危害主要由两个方面：1)随着断股的加剧，就会导致断线事故，这严重的威胁了供电系统的安全；2)微微风振动的发生会限制导线提高其预应力值，对降低输电线路的造就产生影响。

目前降低微风振动的主要方法就是金具的使用。

2、电力线路中防振锤的使用
2.1 防振锤简介
供电力系统选择的消振装置有很多种，在实践中广泛在架设输电
线路中采用的是防止微风振动的构件就是防震锤。

防震锤：是一种专门用来防止微风振动而设计的在导线上安装的一种构件。

从原来上来看，防震锤是由一段较短的钢绞线在其两端各安装一个重锤。

中间安装有能够挂在导线上的夹板，当导线产生振动的时候，防震锤的钢绞线两端也不断的上下晃动，以此消耗从导线传来的振动能量，从而降低了导线的振幅，以此来降低微风振动危害。

2.2 防振锤的选取和种类
经验表明，如果可以正确的选择防震锤，一般可以减少90％的架空导线的振动应力。

选择防震锤一般可以从以下几个方面出发：1)风速、风能、气候、地理条件；2)导线的阻尼性能曲线；3)掌握和利用线路的振动水平和应变的关系；4)保证功率的平衡。

目前，国内外常用的几种防震锤有以下几种：
1)司托克防振锤
这种防震锤是司托克布里奇在借鉴了贝特阻尼线功能的基础上。

在1925年发明的防震锤。

后来在这个原理上设计的防震锤统一称之为司托克布里奇防震锤。

这种防震锤的两端是对称布置的圆筒形重锤，其原理是利用两端锤头在回转和摆动时连接钢绞线在股间的滑动产生的摩擦阻尼来消除振动的能量。

但是，这种防震锤的锤头是对称分布的，所以在使用中会产生两个固有的谐振频率，对这两个谐振频率外的振动频率就会产生防震功率不足的情况。

2)4r型防震锤
这种防震锤是意大利公司在总结了司托克布里奇防震锤的优点
的基础上，在1968年研制的，4r防震锤的特征是：两端的锤头重量是不等的，与中间的线夹得距离也不相同，这样就可以获得四个谐振频率。

锤头一般为铸铁材质，为了适应特殊的导线也可以采用合金材料。

我国在此基础上结合自身的供电特点，研制的fr些列的防震锤，于此相似。

3)4d型防震锤
这种防震锤除了可以获得四个不同的谐振频率外，比国产的防震性能要高出一倍，主要特征是：4d防震锤采用的是高强度不松股钢索，线夹改为铝合金以减少电子能量损失，锤头的实际是中间开槽，钢吊索与锤头的链接处外漏，既可以方便检查，也可以让锤头甩动，防止磨损钢索。

3、防震锤的安装个数选择
对防震锤的安装个数的选择是安装措施的首要问题。

如果安装的防震锤过多，反而会让导线的振动发生不必要的改变，也就改变了危险弯曲的应变位置，从悬挂点线夹处转移到防振锤的安装点处，故在防振锤的线夹处常发生疲劳断股事故。

从上个世纪的70年代开始，国内外的科研单位在研究中发现，当防震锤集中安装在档距端超过两个小时以上的时候，防震锤吸收振动能量的作用和安装的数量并不成倍增。

档输入的风能很大的时候，仅在档距端部集中地消耗能量，不一定会让档中的振动下降，因而各国对防震的规程进行了调整。

目前，我国规定的防震要求是防震锤安装的数量一般为最少在档
距地每端个安装一个防震锤，即在每个档距内最少安装两个防震锤。

但是在实际的操作和实验中都证明在档距一端安装防震锤对档距中间和另一端的输电线路也都能起到减震作用，所以就形成了一档只安装一个防震锤的半档防震法。

当导线直径大于22mm，档距300m以下；导线直径小于22mm，档距为200m以下的时候可以考虑使用半档减震。

4、防振锤的安装措施
4.1 防震锤的安装位置分析
防震锤的基本安装位置应当符合：防震锤应安装在导线振动的波动波腹处，这样才能有效地防震。

但是在实际的安装中线路上出现的振动频率是动态的，从最小的频率到最大的频率形成了一个振动的频谱，防震锤的安装要准确有效就要考虑到各种频率的影响。

因此在确定防震锤安装位置的时候，必须掌握线路经由地区的导线振动频率范围，或者明确对导线危险作用的频率范围。

根据线路运行资料，导线振动频率范围一般为3hz-80hz，更高的频率由于导线的阻尼作用显著增加，不会造成危险；而在低频情况下，导线的阻尼作用减弱，防振锤的频率特性也较差，这往往是防振设计的关键部位。

对导线的频率有所了解后，当各种频率的出现机率相同或按正态规律分布时，获得最佳保护效果的是应将防振锤安装在这样的位置。

4.2 防震锤安装的要点
1)防震锤安装的尺寸和数量应按设计要求进行，尺寸误差不得超
过正负24mm；2)在铝线和钢芯铝绞线上安装防震锤时，应在导线上缠绕1×10mm的铝包带，两端露出防震锤夹口不小于20mm；3)防震锤的安装方向应悬垂在导地线的同一垂直面内，与导线连接部分的缺口，两边线向内，中线向统一方向或杆塔的脚钉侧，固定螺丝应牢固。

以防震动时滑跑。

参考文献
[1]唐校友，电力线路防震锤的作用机理，东北电力大学学报，2009(1)
[2]叶黎，考虑安装位置的防振锤功率特性计算及其应用，电力建设，2008(5)
[3]樊社新，输电线路防振锤的选用和安装，电力建设，2009(1)
[4]叶志怡，输电线微风振动和防震锤的安装改进，工程力学，2009
[5]李黎，梁政平，安装防振锤的输电线微风振动有限元分析，高电压技术，2008(2)
[6]张宏振，防振锤性能的实验和安装措施，广西电力工程，2009(3)。
