自动焊锡机工作原理 产品用途
全自动无铅波峰焊锡机的工作原理
全自动无铅波峰焊锡机的工作原理是将熔融的液态焊料，借助动力泵的作用，在焊料槽液面形成特定形状的焊料波，插装了元器件的PCB置与传送带，经过某特定角度以及定的浸入深度穿过焊料波而实现焊点焊接的过程。
全自动无铅波峰焊锡机主要由运输带、助焊剂添加区、预热区、锡炉组成，有双波峰和单波峰两种类型。
双波峰系统的焊接效果最好，它有两个波，湍流波往复运动，焊料从喷嘴而不是从一个狭长的缝中喷射，运动着的喷嘴在防止漏焊方面比狭缝更有效，因为它不仅产生湍流，而且具有清洗作用。
自动焊锡机原理
自动焊锡机原理一、自动焊锡机的概述自动焊锡机是一种专门用于电子元器件表面贴装（SMT）的设备，能够将焊接点涂上适量的焊锡膏，然后通过加热使其熔化并与PCB板上的焊盘相结合，从而实现电子元器件与PCB板之间的连接。
二、自动焊锡机的组成1. 传送系统：将PCB板从一个工作位置传送到另一个工作位置。
2. 焊锡膏供给系统：为每个焊接点提供适量的焊锡膏。
3. 高精度运动控制系统：控制各个运动部件的移动和定位。
4. 热源系统：提供必要的加热能量使焊锡膏熔化并与PCB板上的焊盘相结合。
5. 控制系统：控制整个设备的运行和参数设置。
三、自动焊锡机原理1. 传送系统原理传送系统通常采用气缸驱动或伺服马达驱动，并通过光电开关或编码器来检测PCB板位置。
在整个过程中，需要保证传送速度和定位精度。
2. 焊锡膏供给系统原理焊锡膏供给系统通常采用针筒式供料器或滚轮式供料器。
针筒式供料器通过压缩气体将焊锡膏从针筒中挤出并涂抹在焊接点上；滚轮式供料器则通过滚轮将焊锡膏从储存盘上取出并涂抹在焊接点上。
为了保证精度，需要对每个焊接点的焊锡量进行精确控制。
3. 高精度运动控制系统原理高精度运动控制系统通常采用伺服马达、直线导轨等部件，通过编码器来检测位置和速度，并通过PID算法来控制运动部件的位置和速度。
为了保证定位精度，需要对每个运动部件进行校准和调整。
4. 热源系统原理热源系统通常采用加热板、红外线加热管等部件，通过加热使焊锡膏熔化并与PCB板上的焊盘相结合。
为了避免过温和欠温现象，需要对加热板或红外线加热管进行精确控制，并根据不同的元器件和焊接点进行不同的加热参数设置。
5. 控制系统原理控制系统通常采用PLC或PC等设备，通过人机界面来设置参数和监控设备运行状态。
在整个过程中，需要对传送、供料、运动和加热等各个部件进行协调和同步，保证整个设备的稳定性和可靠性。
四、自动焊锡机的应用自动焊锡机广泛应用于电子元器件表面贴装（SMT）领域，包括手机、电视、电脑等消费电子产品以及汽车、航空航天等工业领域。
自动焊锡机简介和使用说明书
自动焊锡机简介和使用说明书一、自动焊锡机功能简介1. 用于焊接各类电子元件和线材，具有点焊和拖焊功能。
2. 海量存储，满足所有需求，可存储9999个型号，每个型号可以设定999步。
3. 具有4轴位置移动加1轴自动出锡功能。
4. 密码保护功能，确保系统和型号参数安全可靠。
5. 单步和试步功能方便用于调机测试。
6. 校准功能用于不同机器的参数复制后的位置校准。
7. 具有中文和英文版本供客户选择。
8. 具有多种灵活的型号调试和编辑方法。
9. 自动清洗焊头功能。
10. 可根据客户需要定制功能。
二、应用范围焊锡机器人应用于电子制造业，主要针对回流焊、波峰焊等生产设备很难达到的工艺制程，特别适用于混装电路板、热敏感元器件、SMT后段工序中敏感器件的焊接。
焊锡机器人代替人工焊接，提高工作效率，改善焊接质量。
三、硬件安装要求1. 外接220V/50Hz市制交流电。
2. 确保机箱外接地线，以确保机器稳定运行和保护PCB版。
3. 清洗功能需要配置压缩气体。
四、软件配置1. 系统参数设置注意：进入系统参数设置前需要输入系统密码；系统参数修改后请按复位按键2. 型号参数设置4. 厂家参数设置五、操作例子1. 系统参数设置在主界面点击”系统参数设置”按键。
屏幕显示虚拟键盘要求输入系统密码。
输入正确后进入系统参数设置界面。
查看并确认需要修改系统参数后，点击参数数字框。
点击参数数字框后，系统显示虚拟键盘和需要设置的参数值。
修改完毕保存并退出虚拟键盘。
修改完成所有参数后，按”保存”按键将参数存入U盘。
最后按”复位”按键应用系统参数(注意：没有执行该步骤会造成系统混乱或损坏电机)。
2. 型号参数设置在主界面点击”型号参数设置”按键。
屏幕显示虚拟键盘要求输入型号密码。
输入正确后进入型号参数设置界面。
通过遥控器控制XYZR各轴移动到合适的坐标位置定位结束后，按”存XX坐标”保存各点坐标点击参数数字框后，系统显示虚拟键盘和需要设置的参数值。

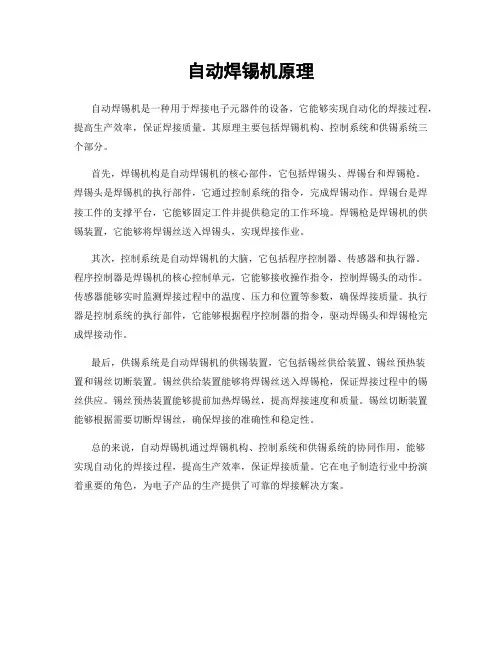

自动焊锡机原理
自动焊锡机原理
自动焊锡机是一种用于焊接电子元器件的设备，它能够实现自动化的焊接过程，提高生产效率，保证焊接质量。
其原理主要包括焊锡机构、控制系统和供锡系统三个部分。
首先，焊锡机构是自动焊锡机的核心部件，它包括焊锡头、焊锡台和焊锡枪。
焊锡头是焊锡机的执行部件，它通过控制系统的指令，完成焊锡动作。
焊锡台是焊接工件的支撑平台，它能够固定工件并提供稳定的工作环境。
焊锡枪是焊锡机的供锡装置，它能够将焊锡丝送入焊锡头，实现焊接作业。
其次，控制系统是自动焊锡机的大脑，它包括程序控制器、传感器和执行器。
程序控制器是焊锡机的核心控制单元，它能够接收操作指令，控制焊锡头的动作。
传感器能够实时监测焊接过程中的温度、压力和位置等参数，确保焊接质量。
执行器是控制系统的执行部件，它能够根据程序控制器的指令，驱动焊锡头和焊锡枪完成焊接动作。
最后，供锡系统是自动焊锡机的供锡装置，它包括锡丝供给装置、锡丝预热装
置和锡丝切断装置。
锡丝供给装置能够将焊锡丝送入焊锡枪，保证焊接过程中的锡丝供应。
锡丝预热装置能够提前加热焊锡丝，提高焊接速度和质量。
锡丝切断装置能够根据需要切断焊锡丝，确保焊接的准确性和稳定性。
总的来说，自动焊锡机通过焊锡机构、控制系统和供锡系统的协同作用，能够
实现自动化的焊接过程，提高生产效率，保证焊接质量。
它在电子制造行业中扮演着重要的角色，为电子产品的生产提供了可靠的焊接解决方案。
焊锡机原理
焊锡机原理
焊锡机是一种用于焊接电子元件的设备，它通过在焊接部位加热，使焊料熔化，然后冷却凝固，从而实现电子元件的连接。
焊锡机的原理主要包括加热系统、焊接控制系统和焊接头部分。
首先，加热系统是焊锡机的核心部件之一。
加热系统通常采用加热管或加热芯
片作为加热元件，通过电流加热，将焊接部位的温度提高到焊料的熔点以上，从而使焊料熔化。
在加热系统中，温度传感器起着至关重要的作用，它能够实时监测焊接部位的温度，保证焊接温度的稳定性和准确性。
其次，焊接控制系统是焊锡机的另一个重要部分。
焊接控制系统通常由控制器、电源和传感器组成，控制器可以根据预设的焊接参数，如温度、时间等，对加热系统进行控制，实现焊接过程的自动化。
电源则为加热系统提供所需的电能，传感器用于监测焊接过程中的各项参数，如温度、压力等，以确保焊接质量。
最后，焊接头部分是焊锡机的焊接工具，它通常由加热头、焊锡嘴和压力装置
组成。
加热头负责加热焊接部位，使焊料熔化；焊锡嘴用于输送焊料，并在焊接完成后将焊料切断；压力装置则用于施加适当的压力，确保焊接质量。
综上所述，焊锡机的原理是通过加热系统将焊接部位加热至熔点以上，然后通
过焊接控制系统对加热过程进行控制，最终通过焊接头部分完成焊接过程。
这种原理使焊锡机能够实现高效、精准的焊接，广泛应用于电子制造领域。
总之，焊锡机作为一种重要的焊接设备，其原理的理解对于提高焊接质量和效
率具有重要意义。
通过对焊锡机原理的深入了解，可以更好地掌握焊接技术，提高生产效率，降低成本，推动电子制造行业的发展。

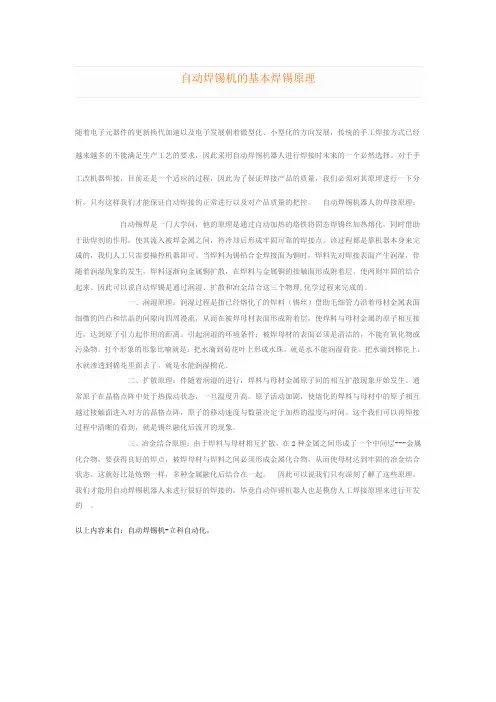

自动焊锡机的基本焊锡原理
自动焊锡机的基本焊锡原理随着电子元器件的更新换代加速以及电子发展朝着微型化、小型化的方向发展，传统的手工焊接方式已经越来越多的不能满足生产工艺的要求，因此采用自动焊锡机器人进行焊接时未来的一个必然选择。
对于手工改机器焊接，目前还是一个适应的过程，因此为了保证焊接产品的质量，我们必须对其原理进行一下分析，只有这样我们才能保证自动焊接的正常进行以及对产品质量的把控。
自动焊锡机器人的焊接原理：自动锡焊是一门大学问，他的原理是通过自动加热的烙铁将固态焊锡丝加热熔化，同时借助于助焊剂的作用，使其流入被焊金属之间，待冷却后形成牢固可靠的焊接点。
该过程都是靠机器本身来完成的，我们人工只需要操控机器即可。
当焊料为锡铅合金焊接面为铜时，焊料先对焊接表面产生润湿，伴随着润湿现象的发生，焊料逐渐向金属铜扩散，在焊料与金属铜的接触面形成附着层，使两则牢固的结合起来。
因此可以说自动焊锡是通过润湿、扩散和冶金结合这三个物理,化学过程来完成的。
一、润湿原理：润湿过程是指已经熔化了的焊料（锡丝）借助毛细管力沿着母材金属表面细微的凹凸和结晶的间隙向四周漫流，从而在被焊母材表面形成附着层，使焊料与母材金属的原子相互接近，达到原子引力起作用的距离。
引起润湿的环境条件：被焊母材的表面必须是清洁的，不能有氧化物或污染物。
打个形象的形象比喻就是：把水滴到荷花叶上形成水珠，就是水不能润湿荷花。
把水滴到棉花上，水就渗透到棉花里面去了，就是水能润湿棉花。
二、扩散原理：伴随着润湿的进行，焊料与母材金属原子间的相互扩散现象开始发生。
通常原子在晶格点阵中处于热振动状态，一旦温度升高。
原子活动加剧，使熔化的焊料与母材中的原子相互越过接触面进入对方的晶格点阵，原子的移动速度与数量决定于加热的温度与时间。
这个我们可以再焊接过程中清晰的看到，就是锡丝融化后流开的现象。
三、冶金结合原理：由于焊料与母材相互扩散，在2种金属之间形成了一个中间层---金属化合物，要获得良好的焊点，被焊母材与焊料之间必须形成金属化合物，从而使母材达到牢固的冶金结合状态。
自动焊锡机工作原理
自动焊锡机工作原理
自动焊锡机是一种用于电子产品焊接的设备，其工作原理是通过加热焊锡丝，将其熔化成液体状态，然后通过喷嘴将熔化的焊锡精确地喷射到需要焊接的电子元件上。
自动焊锡机的核心部件是焊锡头，焊锡头内部设置有加热器和温控装置。
加热器可以快速将焊锡丝加热到熔点以上的温度，一般在200℃至300℃之间。
温控装置可以对焊锡头的温度进
行精确控制，以确保焊锡丝的熔化温度在一定范围内稳定。
当焊锡机开始工作时，先将电子元件和连接线放置在焊接台上，然后将焊锡丝送入焊锡头内部。
焊锡机启动后，加热器开始工作，将焊锡丝加热至熔点以上的温度。
当焊锡丝完全熔化后，焊锡粒子被推入喷嘴内部。
喷嘴内有一个气体喷嘴，通过气体喷嘴的喷气作用，将熔化的焊锡粒子喷射到需要焊接的电子元件上。
喷嘴的位置、角度和喷射时间都由程序控制，以确保焊锡的喷射位置准确无误。
焊锡喷射完毕后，焊锡头的加热器会自动关闭，焊锡丝开始冷却，并迅速凝固成固体，完成电子元件的焊接。
整个过程由自动控制系统完成，能够实现高效、准确的焊接操作。
自动焊锡机的工作原理简单明了，通过加热焊锡丝并利用气体喷射的方式，实现对电子元件的快速、自动化焊接，提高了生产效率和焊接质量。
自动焊锡机工作原理解析
自动焊锡机工作原理解析自动焊锡机是一种常用的工业设备，用于焊接电子元器件和连接导线。
它可以实现高效、精确的焊接过程，大大提高了生产效率和焊接质量。
本文将深入探讨自动焊锡机的工作原理，以帮助读者更好地理解其机制和应用。
第一部分：介绍自动焊锡机首先，让我们对自动焊锡机进行简要介绍。
自动焊锡机是一种基于计算机控制和机械结构的设备，它能够自动完成焊接工作。
它通常由焊锡头、驱动系统、感应系统、控制系统和电源系统等组成。
自动焊锡机的工作原理基于热传导、焊锡合金的特性以及控制系统的信号处理。
第二部分：自动焊锡机的工作流程在这一部分，我们将更详细地解释自动焊锡机的工作过程。
首先，自动焊锡机通过控制系统接收外部输入的焊接参数，并根据这些参数来确定焊接头的移动路径和焊接温度。
然后，焊锡头被驱动系统控制，沿着预定的路径移动到焊接位置。
在焊接位置，焊锡头被加热，使焊锡合金熔化并覆盖在电子元器件和导线上。
最后，焊接完成后，焊锡头离开焊接位置，准备进行下一次焊接。
第三部分：自动焊锡机的工作原理解析在本节中，我们将详细解析自动焊锡机的工作原理。
自动焊锡机的主要原理是利用焊锡合金的熔点和冷却过程来实现焊接。
当焊锡头加热至焊锡合金的熔点时，焊锡合金会熔化，并在电子元器件和导线之间形成连接。
随着焊接完成和焊锡头迅速离开焊接位置，焊锡合金开始冷却和固化。
这样就完成了焊接过程。
此外，自动焊锡机还可以通过感应系统来检测焊接质量和焊点位置。
感应系统可以检测焊接电流、焊接温度和焊点形状等参数，并将结果反馈给控制系统。
控制系统根据这些反馈信号来调整焊接参数，以确保焊接质量的稳定和一致性。
第四部分：自动焊锡机的观点和理解作为文章写手，我对自动焊锡机的工作原理有着深入的理解。
自动焊锡机通过计算机控制和机械结构的协同作用，实现了高效、精确的焊接过程。
它可以适应不同的焊接需求，并根据外部参数和反馈信号进行自主调节和优化。
自动焊锡机的工作原理深入挖掘了焊接技术的核心原理，包括热传导、焊锡合金的特性以及控制系统的信号处理。
