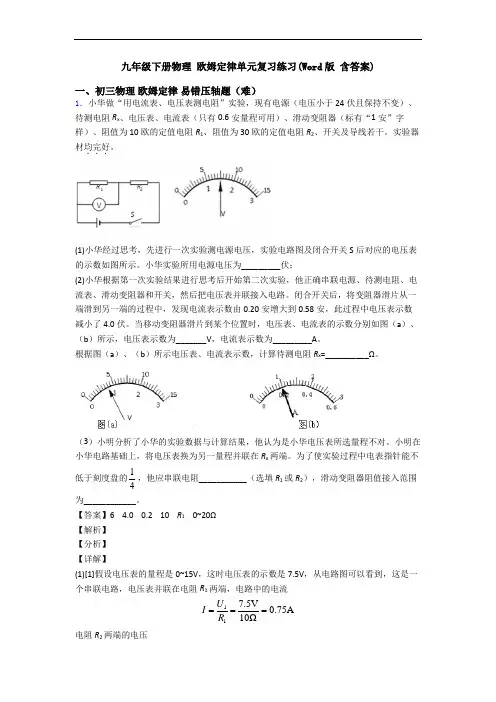

九年级欧姆定律单元复习练习(Word版含答案)一、初三物理欧姆定律易错压轴题（难）1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。

实验器材均完好．．．。

(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。

小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。

闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。

当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。

根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。

（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。

小明在小华电路基础上，将电压表换为另一量程并联在R x两端。

为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。

【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合，所以小华实验所用电源电压为6V 。

(2)[2]由题意可知，将变阻器滑片从一端滑到另一端的过程中，电压表示数减小了4.0V ，那么电压表的量程不可能是0~3V ，电压表的量程是0~15V ，从图（a ）可以看到，电压表示数是4V 。

[3]电流表的量程只能是0~0.6A ，从图（b ）可以看到，电流表的示数是0.2A 。

[4]由题意可知，将变阻器滑片从一端滑到另一端的过程中，电流表示数变大，根据UR I=可知，电路的总电阻变小，待测电阻R x 阻值不变，那么滑动变阻器接入电路的阻值在变小，待测电阻R x 的电压在变大，变阻器的电压在变小，由于此过程中电压表示数减小了4.0V ，那么电压表是并联在变阻器两端的，电源电压是6V ，那么待测电阻R x 的电压是x 6V -4V 2V U ==电路中的电流大小是0.2A ，那么待测电阻R x 的大小x x x 2V 10Ω0.2AU R I === 待测电阻R x 的大小是10Ω。

(3)[5][6]由题意可知，这时电压表的量程是0~3V ，假设串联电阻R 2，那么电路中的电流大小6V 6V 0.15A 10Ω30Ω40ΩI R =≤=++滑 但是要求实验过程中电表指针能不低于刻度盘的14，电流表的量程是0~0.6A ，指针不能低于0.15A ，所以不能串联电阻R 2；串联电阻R 1，那么电路中的电流大小要求6V 6V 0.15A 0.3A 10Ω10Ω20ΩI R ≤=≤=++滑 待测电阻R x 的电压x x 0.75V 3V U IR ≤=≤解得≤≤R020Ω滑即他应串联电阻R1，滑动变阻器阻值接入范围为0~20Ω。

2．有一只阻值未知的定值电阻R x。

图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。

原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。

【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 V V -UR IR U【解析】【分析】【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。

(2)[2]A ．假设滑动变阻器断路，那么整个电路都没有电流，电流表没有示数，电压表也没有示数，这与题中的条件相符合，所以可能是滑动变阻器断路，选项A 符合题意； B ．假设R x 断路，那么电路中没有电流，电流表没有示数，电压表测的是电源电压，有示数，这与题中的条件不符合，所以不可能是R x 断路，B 项不合题意；C ．假设R x 短路，那么电路中有电流流过，电流表会有示数，电压表没有示数，这与题中的条件不符合，所以不可能是R x 短路，C 项不合题意。

故选A 。

(3)[3]从图乙可以看到，电流表的量程是0~0.6A ，分度值是0.02A ，它的读数是0.3A ，根据U R I可知，待测电阻R x 的大小是x xx 1.2V4Ω0.3AURI===待测电阻R x的大小是4Ω。

(4)[4]因为实验过程中会存在误差，进行多次实验的目的是取平均值减小误差。

[5][6]不可能通过以上实验获得的数据是实验序号1；因为当电压表的示数是0.8V时，这时变阻器两端的电压是3V-0.8V 2.2VU==变流过变阻器的电流大小是0.2AI=变，这时变阻器的电阻大小是2.2V11Ω0.2AURI===变变变而变阻器的最大阻值是10Ω，R变与实际不符合，所以电压表的示数不可能是0.8V，不可能通过以上实验获得的数据是实验序号1。

[7]根据欧姆定律可知，流过电压表的电流是VVUIR=，根据并联电路的电流规律可知，流过R x的电流大小是x VV--UI I I IR==根据URI=可知，R x的阻值是Vxx V-URURI IR U==R x的阻值是VV-URIR U。

3．小致同学在做“用伏安法测量定值电阻R1的阻值”的实验中，按如图甲所示设计的电路进行实验，已知滑动变阻器的最大阻值为R2。

(1)闭合开关，移动滑动变阻器滑片，改变R1两端电压及通过电流，实现多次测量，其目的是_______________；(2)当电压表示数为2.5V时，电流表示数为0.5A，利用此数据计算出R1的阻值是_____Ω；(3)小华在没有电流表的情况下也测量出了此电阻的阻值，其电路如图乙，他的操作如下：①开关闭合，将滑动变阻器滑片调到最左端，记录电压表示数为3V；②将滑动变阻器的滑片调到最右端，记录电压表的示数为1V。

则R 1的阻值为_____（用含有R 2的代数式表示）。

(4)小峰同学在小华同学的电路基础上进行了调整，设计了如图丙所示的电路，他的操作如下：①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1；②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2。

则U 1_____22U （选填“＞”、“＜”或“＝”），R 1的阻值为_____（用含有U 1、U 2、R 2的代数式表示）。

【答案】减小误差 5 20.5R > 212122U U R U U -- 【解析】【分析】(1)定值电阻多次测量求平均值是为了减小误差；(2)根据U R I=算出电阻； (3)闭合开关S ，将滑动变阻器滑片调到最左端，电路中只有电阻1R ；将滑片滑到最右端，两电阻串联，根据串联电路的电流和电压特点求出待测电阻的阻值；(4)要测量x R 的阻值，根据U R I=可知，需知道被测电阻两端电压和通过的电流，据此分析。

【详解】(1)[1]为提高测量的准确程度，通常情况下要进行多次测量并取平均值，其目的是为了减小误差；(2)[2]当电压表示数为2.5V 时，电流表示数为0.5A ，则1R 的阻值为 1 2.5V 5Ω0.5AU R I ===； (3)[3]①开关闭合，将滑动变阻器滑片调到最左端，电路中只有电阻1R ，记录电压表示数为3V ，即电源电压为3V ；②将滑动变阻器的滑片调到最右端，两电阻串联，记录电压表的示数为1V ，即此时电阻1R 两端的电压为1V ，则滑动变阻器2R 两端的电压为3V -1V =2V ，根据串联电路的电流和电压特点有121V 2VR R =, 故120.5R R =；(4)[4]①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1，根据串联电路的电流和电压特点有111212U U R U R -=电源------① 则 21122R U U R R =+电源， ②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2，根据串联电路的电流和电压特点有2122U U R R U -=电源------② 则2212222U R U R R =+电源， 故212U U >； [5]联立以上①②两式，解得2112122U U R R U U -=-。

【点睛】 本题以伏安法测电阻的探究实验为基础，进行了多层次的拓展，既要掌握好重点实验伏安法测电阻，又要灵活运用欧姆定律进行深度探究，非常经典的一道探究实验综合题。
