盘扣式脚手架的搭设、施工、验收讲解

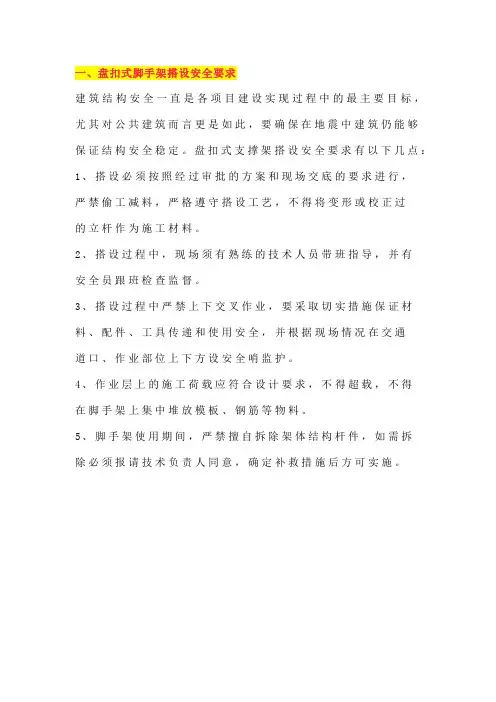

一、盘扣式脚手架搭设安全要求建筑结构安全一直是各项目建设实现过程中的最主要目标，尤其对公共建筑而言更是如此，要确保在地震中建筑仍能够保证结构安全稳定。
盘扣式支撑架搭设安全要求有以下几点：1、搭设必须按照经过审批的方案和现场交底的要求进行，严禁偷工减料，严格遵守搭设工艺，不得将变形或校正过的立杆作为施工材料。
2、搭设过程中，现场须有熟练的技术人员带班指导，并有安全员跟班检查监督。
3、搭设过程中严禁上下交叉作业，要采取切实措施保证材料、配件、工具传递和使用安全，并根据现场情况在交通道口、作业部位上下方设安全哨监护。
4、作业层上的施工荷载应符合设计要求，不得超载，不得在脚手架上集中堆放模板、钢筋等物料。
5、脚手架使用期间，严禁擅自拆除架体结构杆件，如需拆除必须报请技术负责人同意，确定补救措施后方可实施。
6、脚手架应与架空输电线路保持安全距离，工地临时用电线路架设及脚手架接地防雷措施等应按现行行业标准《施工现场临时用电安全技术规范》（JGJ46）的有关规定执行。
7、高处作业规定：①遇6级及以上大风、雨雪、大雾天气时应停止脚手架的搭设与拆除作业。
②作业人员上下脚手架采用爬梯，不得攀登支架上下，更不允许采用塔吊、吊车吊装人员上下。
二、盘扣式脚手架施工工艺流程：安装搭设盘扣式支撑架时，应先安装立杆，再安装水平杆，最后安装斜杆，形成了基本的架体单元后，再以此扩展搭设成整体的支架体系。
施工工艺流程：地基处理→测量放样→安装底座、调整水平→安装立杆、水平杆、斜拉杆→依据施工图纸进行搭设→安装顶托→调整高度→铺设主、次龙骨→安装防护措施→安装模板→检查、验收做好记录。
三、盘扣式脚手架搭设控制要点：1、依照支撑架配置图纸上尺寸标注，正确放样。
搭设范围根据设计图纸或甲方指定，随着支撑架的搭设随时进行校正。
2、基础放样后将可调底座摆放至相应位置。
摆放时注意底座底板，底板不平整的材料严禁使用。
可事先将底座扳手调节至距底板约250mm的位置，便于搭设时标高的调节。
模板支撑脚手架
模板支撑脚手架
首先，我们来了解一下模板支撑脚手架的作用。
模板支撑脚手架是用于支撑和
固定模板的结构，使其能够承受混凝土浇筑的重量。
同时，模板支撑脚手架也可以为施工人员提供安全的工作平台，保障施工过程中的安全。
在选择模板支撑脚手架时，需要考虑施工现场的实际情况和施工要求。
首先要
根据工程的具体情况选择合适的脚手架类型，包括悬挑式脚手架、悬臂式脚手架、悬挂式脚手架等。
其次，要根据模板的尺寸和重量来确定脚手架的承重能力，确保脚手架能够承受模板的重量和施工人员的工作。
在搭建模板支撑脚手架时，需要按照相关的规范和要求进行操作。
首先要对搭
建脚手架的工人进行专业的培训，确保他们具备相关的操作技能和安全意识。
其次，在搭建脚手架时要严格按照设计图纸和施工方案进行操作，确保脚手架的稳固和安全。
在使用模板支撑脚手架时，施工人员需要严格按照相关的操作规程进行操作，
确保施工安全。
同时，要对脚手架进行定期的检查和维护，及时发现和排除安全隐患，保障施工的顺利进行。
总的来说，模板支撑脚手架在现代建筑工程中起着非常重要的作用，它不仅可
以提高施工效率，还可以保障施工安全。
因此，在使用模板支撑脚手架时，施工人员需要严格按照相关的规范和要求进行操作，确保施工的安全和质量。
希望本文的介绍对广大施工人员有所帮助，谢谢阅读。
施工技术措施项目
❖ （三）超高施工增加费的垂直运输机械的机型已综 合考虑，不论实际采用何种机械均不得换算。
❖ （四）同一建筑物的不同檐高，应按不同高度的建 筑面积分别计算超高施工增加费。
❖ 7、墙体高度超过1.2 m、层高在2.2 m以内的 设备管道层、贮藏间、阁楼等综合脚手架增 加费的计算，按该层外墙外围水平投影面积 计算，套用层高2.2 m以内的综合脚手架项目。
❖ 8、建筑物接层工程的脚手架，其工程量为原 建筑物的面积（不包括地下室）乘以系数0.4 与接层工程建筑面积之和，按接层后的建筑 面积、建筑高度的综合脚手架项目计算。
❖ (0.49×4)×2.8＝
❖ [例3] 某单层建筑物，一砖外墙，外包 尺寸：纵墙长20.24m，横墙宽8.24m， 室内顶棚净高9.2m，求顶棚抹灰脚手架 工程量。
❖ 解：顶棚抹灰脚手架工程量为：
❖ 基本层（5.2m)＝(20.24-0.48)(8.240.48)＝153.34m2
❖ 增加层(定额取定基本层操作高度为 5.2m)：
❖ 1．外脚手架、里脚手架均按所服务对象的垂直 投影面积计算。
❖ 2．外墙脚手架计算：等于外围周长乘高度
❖ ①砌砖工程高度在3.6m以上者按外脚手架计算。② 砌石工程(包括砌块)高度超过1m时，按外脚手架计 算 ③凡高度超过1.2m的室内外砼贮水(油)池、贮仓、 设备基础均以构筑物的外围周长乘高度按外脚手架 计算
②独立石柱高度在3.6m以内者，按柱外围周长乘实砌 高度计算工程量；高度在3.6m以上者，按柱外围周 长加3.6m乘实砌高度计算工程量。
脚手架、模板施工方案知识讲解
朵力·尚美国际九标段工程脚手架模板施工方案重钢建设公司朵力尚美国际九标段项目部编制：审核：批准：2007年10月15日目录第一章工程概况 (3)1、工程概况 (3)第二章施工部署 (3)2.1施工现场布置： (3)2.2安全目标 (3)2.3文明施工目标 (3)2.4施工现场脚手架班子施工人员的组成: (4)2.4.1现场施工人员职责 (4)第三章模板施工方案 (5)3.1基本原则 (5)3.2模板系统基本要求 (5)3.3模板施工 (8)3.3.1梁板模板 (8)3.3.2电梯井内、外模板 (8)3.3.3 楼梯模板 (8)3.4模板的拆除 (9)第四章脚手架施工方案 (10)4.1脚手架选用原则 (10)4.2悬挑双排外脚手架施工 (10)4.3脚手架的搭设要求 (14)4.3.1脚手架的验收与保养 (16)4.3.2脚手架搭设的质量要求 (17)4.3.3脚手架的拆除 (18)4.3.4脚手架的安全防护及管理 (18)4.4脚手架使用安全技术交底 (19)第一章工程概况1、工程概况朵力·尚美国际工程总用地面积110274m2，本工程9标段总建筑面积72251.483平方米，其中：1#楼住宅建筑面积为18160.18m2，建筑的平面组合为单体建筑，建筑层数：31/-F，建筑高度103.6m，地下室高：4.0m，以上三层为商场，高度为4.5米，以上住宅标准层为3.0m，2-1#楼建筑高度86.4m，地下室高：4.0m，以上三层为商场，高度为4.5米，以上住宅标准层为3.0m ，2-2#楼建筑高度87.1m，地下室高：4.0m，以上二层为商场，高度为4.5米，以上住宅标准层为2.8 m，商业面积11383.79m2，负一层车库及设备用房9179.0 m2，幼儿园建筑面积为1593.16m2。
1、2#楼地下车库室内设计地坪-5.5000 相当于绝对标高327.95，±0.00相当于绝对标高333.45m，幼儿园±0.00相当于绝对标高337.80m，室外高差0.30m。
《建筑施工模板及作业平台钢管支架构造安全技术规范》

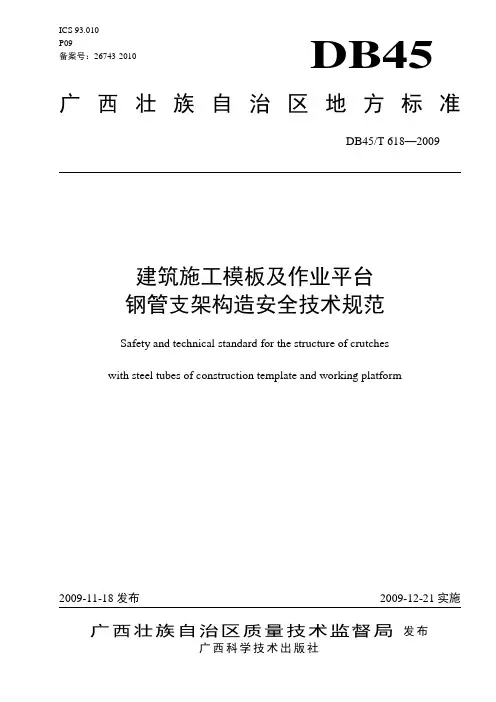

ICS 93.010P09备案号：26743-2010DB45建筑施工模板及作业平台钢管支架构造安全技术规范Safety and technical standard for the structure of crutcheswith steel tubes of construction template and working platform广西壮族自治区质量技术监督局 发布广西科学技术出版社目次前言 (III)引言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语、定义及符号 (1)3.1术语和定义 (1)3.2符号 (3)4 支架材质、支架支承与细部构造 (3)4.1支架材质 (3)4.2支架支承 (3)4.3细部构造 (3)5 扣件式钢管支架的构造 (9)5.1一般规定 (9)5.2一般作业平台支架和一般模板支架 (10)5.3 H≤40m的高大作业平台支架和高大模板支架 (12)5.4 H＞40m的高大作业平台支架和高大模板支架 (14)6 其他形式钢管支架的构造及使用范围。
(15)6.1碗扣式钢管支架 (15)6.2门式钢管支架 (15)6.3插销式钢管支架 (16)7 安全管理程序 (16)7.1一般作业平台支架和一般模板支架的安全管理程序 (16)7.2高大作业平台支架和高大模板支架的安全管理程序 (16)附录 A （规范性附录）检查表与验收表 (18)A.1 一般作业平台支架安全要点检查表 (18)A.2 一般模板支架安全要点检查表 (19)A.3 一般模板支架、一般作业平台支架整架验收记录表 (20)A.4 高大作业平台支架安全要点检查表 (21)A.5 高大模板支架安全要点检查表 (22)A.6 高大模板支架、高大作业平台支架整架验收记录表 (23)前言本标准根据GB/T 1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》进行编写。
本标准的附录A为规范性附录。
脚手架、模板支架及安全防护等安全技术
脚手架支搭作业人员要求： 1、脚手架作业人员应经过 培训并取得专业架子工资质。 2、患有心脏病、高血压、 癫痫等不适宜高处作业的人 员不允许进行脚手架作业。 3、脚手架搭设人员应佩戴 安全帽、系安全带、穿防滑 鞋。 4、脚手架的搭建、拆除、 移动、改装作业应在作业技 术负责人现场指导下进行。
架子工持证上岗
脚手架、模板支撑及安全防护现行安全技术规范标准如下： 1、建筑施工安全检查标准（ JGJ 59-2011 ） 2、危险性较大的分部分项工程安全管理办法（建质[2009]87号） 3、建筑施工扣件式钢管脚手架安全技术规范（ JGJ 130-2011 ） 4、建筑施工碗扣式钢管脚手架安全技术规范（ JGJ 166-2016 ） 5、建筑施工工具式脚手架安全技术规范（ JGJ 202-2010 ） 6、建筑施工门式钢管脚手架安全技术规范（ JGJ 128-2010 ） 7、建筑施工木脚手架安全技术规范（ JGJ 164-2008 ） 8、建筑施工承插型盘扣式钢管支架安全技术规程（ JGJ 231-2010 ） 9、建筑施工模板安全技术规范（ JGJ 162-2008 ） 10、建设工程高大模板支撑系统施工安全监督管理导则 （建质[2009]254号） 11、建筑施工高处作业安全技术规范（ JGJ 80-2016） 12、建设工程施工现场安全防护、场容卫生及消防保卫标准 （ DB11/ 945-2012 ） 13、施工现场悬挑式钢平台安全操作技术导则（京建发[2012]110号） 14、钢管脚手架、模板支架安全选用技术规程（DB11/T583-2015）
（副本）
特殊工种操作证证号
示例： 鲁 A 02 2013 000001
持证人所 在省简称
工种类别代码 02表示架子工
证书序号，用6个 阿拉伯数字标注
脚手架基础知识讲解
三、扣件式钢管脚手架的构配件： 1、扣件
直角扣件：用于垂直交叉杆件间连接的 扣件； 对接扣件：用于杆件对接连接的扣件； 旋转扣件：用于平行或斜交杆件间连接 的扣件。 各种扣件在螺栓拧紧扭力矩达65N·M时， 不得发生破坏。
2、钢管 脚手架钢管宜采用Φ48.3*3.6钢管。 每根钢管的最大质量不应大于 25.0KG。
➢ 搭设高度24M及以上的落地式钢管脚手架工程。
➢ 附着式整体和分片提升脚手架工程。
3、脚手板 脚手板可采用钢、木、竹材料制作，每块质量不
宜大于30KG。木脚手板厚度不应小于50MM，两端宜 各设置直径不小于4MM的镀锌钢丝箍两道。
竹片并列脚手板
竹芭板
4、可调托撑 1）可调托撑螺杆外径不得小于36MM，直径与螺距应符合现行国 家标准； 2）可调托撑的螺杆与支托板焊接应牢固，焊缝高度不得小于6㎜； 可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不得小于 30㎜。 3）可调托撑抗压承载力设计值不应小于40 KN，支托板厚不应小 于5㎜。
水平运输而搭设的各种支架。建筑界的通用术语，指建筑工 地上用在外墙、内部装修或层高较高无法直接施工的地方。 主要为了施工人员上下干活或外围安全网围护及高空安装构 件等，说白了就是搭架子，脚手架制作材料通常有：竹、木、 钢管或合成材料等。
2、脚手架的种类划分 ➢ 按材质划分：分为木脚手架、竹脚手架（竹片并列脚 手板，竹芭板）、钢管脚手架；
五、脚手架的相关规范 1、《危险性较大的分部分项工程管理办法》(建质 【2009】87号文） 1.1 危险性较大的分部分项工程范围： 1.1.1 模板工程及支撑体系
➢ 各类工具式模板工程：包括大模板、滑模、爬模、 飞模等工程。 ➢ 混凝土模板支撑工程：搭设高度5m及以上；搭设 跨度10m及以上；施工总荷10kN/m2及以上；集中线 荷载15kN/m2及以上；高度大于支撑水平投影宽度 且相对独立无联系构件的混凝土模板支撑工程。 ➢ 承重支撑体系：用于钢结构安装等满堂支撑体系。 1.1.2 脚手架工程
《建筑施工门式钢管脚手架安全技术规范》(JGJ128_2010)
《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2010）1 总则1.0.1 为在门式钢管脚手架的设计与施工中贯彻执行国家安全生产法规，做到技术先进、经济合理、安全适用，制定本规范。
1.0.2 本规范适用于房屋建筑与市政工程施工中采用门式钢管脚手架搭设的落地式脚手架、悬挑脚手架、满堂脚手架与模板支架的设计、施工和使用。
1.0.3 在施工前应按本规范的规定对门式钢管脚手架或模板支架结构件及地基承载力进行设计计算，并应编制专项施工方案。
1.0.4 门式钢管脚手架的设计、施工与使用，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1 门式钢管脚手架frame scaffoldings with steel tubules以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构，再以水平加固杆、剪刀撑、扫地杆加固，并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图2.1.1)。
又称门式脚手架。
2.1.2 门架frame门式脚手架的主要构件，其受力杆件为焊接钢管，由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件accessories门式脚手架的其它构件，包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒spigot用于门架立杆竖向组装的连接件，中间带有凸环的短钢管制作。
2.1.5 交叉支撑cross bracing每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂locking arm门架立杆组装接头处的拉接件，其两端有圆孔挂于上下榀门架的锁销上。
2.1.7 锁销locking pin用于门架组装时挂扣交叉拉杆和锁臂的锁柱，以短圆钢围焊在门架立杆上，其外端有可旋转90°的卡销。
2.1.8 挂扣式脚手板hanging platform两端设有挂钩，可紧扣在两榀门架横梁上的定型钢制脚手板。
2.1.9 调节架adjust frame用于调整架体高度的梯形架，其高度为600mm～1200mm，宽度与门架相同。
