双踪示波器的使用
双踪示波器的使用实验报告

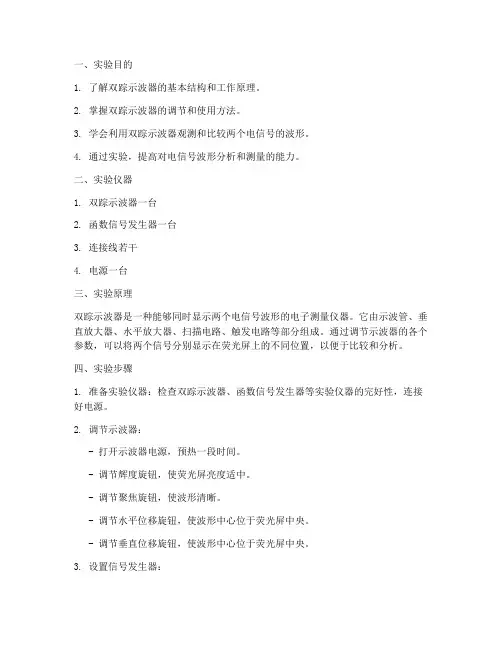

一、实验目的1. 了解双踪示波器的基本结构和工作原理。
2. 掌握双踪示波器的调节和使用方法。
3. 学会利用双踪示波器观测和比较两个电信号的波形。
4. 通过实验，提高对电信号波形分析和测量的能力。
二、实验仪器1. 双踪示波器一台2. 函数信号发生器一台3. 连接线若干4. 电源一台三、实验原理双踪示波器是一种能够同时显示两个电信号波形的电子测量仪器。
它由示波管、垂直放大器、水平放大器、扫描电路、触发电路等部分组成。
通过调节示波器的各个参数，可以将两个信号分别显示在荧光屏上的不同位置，以便于比较和分析。
四、实验步骤1. 准备实验仪器：检查双踪示波器、函数信号发生器等实验仪器的完好性，连接好电源。
2. 调节示波器：- 打开示波器电源，预热一段时间。
- 调节辉度旋钮，使荧光屏亮度适中。
- 调节聚焦旋钮，使波形清晰。
- 调节水平位移旋钮，使波形中心位于荧光屏中央。
- 调节垂直位移旋钮，使波形中心位于荧光屏中央。
3. 设置信号发生器：- 将函数信号发生器输出端连接到示波器的输入端。
- 设置函数信号发生器的输出频率和幅度。
4. 观测波形：- 观察荧光屏上显示的波形，调整示波器参数，使波形清晰、稳定。
- 比较两个信号的波形，分析它们的频率、幅度、相位等参数。
5. 测量波形参数：- 利用示波器的测量功能，测量波形的电压幅度和频率。
- 记录测量结果。
6. 更换信号：- 更换函数信号发生器的输出信号，重复步骤4和5。
7. 整理实验仪器：实验结束后，关闭示波器和函数信号发生器电源，整理实验仪器。
五、实验结果与分析1. 通过实验，我们掌握了双踪示波器的调节和使用方法。
2. 利用双踪示波器，我们成功观测和比较了两个电信号的波形。
3. 通过测量波形参数，我们验证了实验原理的正确性。
六、实验总结本次实验使我们了解了双踪示波器的基本结构和工作原理，掌握了其调节和使用方法。
通过实验，我们提高了对电信号波形分析和测量的能力，为后续的电子实验打下了基础。

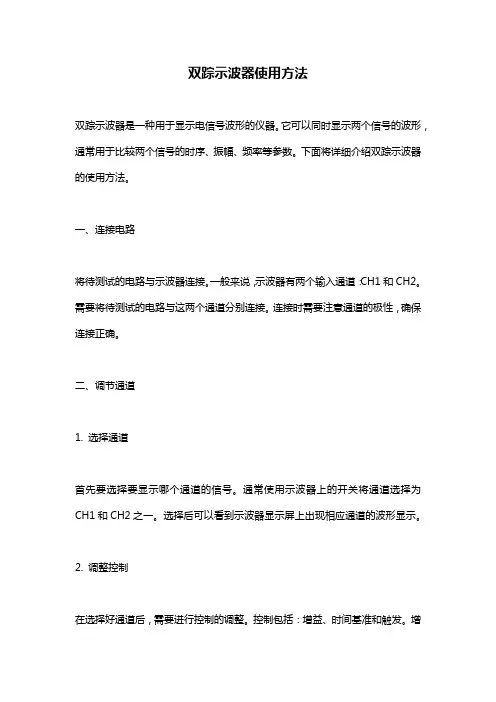

双踪示波器使用方法
双踪示波器使用方法
双踪示波器是一种用于显示电信号波形的仪器。
它可以同时显示两个信号的波形，通常用于比较两个信号的时序、振幅、频率等参数。
下面将详细介绍双踪示波器的使用方法。
一、连接电路
将待测试的电路与示波器连接。
一般来说，示波器有两个输入通道：CH1和CH2。
需要将待测试的电路与这两个通道分别连接。
连接时需要注意通道的极性，确保连接正确。
二、调节通道
1. 选择通道
首先要选择要显示哪个通道的信号。
通常使用示波器上的开关将通道选择为CH1和CH2之一。
选择后可以看到示波器显示屏上出现相应通道的波形显示。
2. 调整控制
在选择好通道后，需要进行控制的调整。
控制包括：增益、时间基准和触发。
增
益控制可以调整波形的大小，时间基准控制可以调整波形的时间尺度，而触发控制可以调整触发电平和触发方式。
三、比较通道
使用双踪示波器最主要的应用就是比较两个通道的信号。
示波器上会同时显示出两个通道的波形。
为了更好地比较两个通道的差异，需要将它们的控制参数调整至相同。
四、捕捉波形
使用双踪示波器进行波形捕捉的方法与常规示波器相同。
要捕捉波形，需要将示波器的触发电平设置成合适的值，并将触发方式设置成相应的模式。
以上就是双踪示波器的使用方法，希望能够对您有所帮助。
双踪示波器的使用实验报告
双踪示波器的使用实验报告实验目的，通过对双踪示波器的使用实验，掌握示波器的基本使用方法，了解双踪示波器的原理和特点，培养实验操作能力和实验数据处理能力。
一、实验仪器和设备。
1. 双踪示波器。
2. 示波器探头。
3. 信号发生器。
4. 直流稳压电源。
5. 示波器使用手册。
二、实验原理。
双踪示波器是一种用于观察电压信号波形的仪器，它可以同时显示两路信号波形，便于比较和分析。
示波器的触发功能可以使波形显示更加稳定，同时示波器的扫描速度和灵敏度可以调节，以适应不同频率和幅值的信号波形。
三、实验步骤。
1. 将双踪示波器和信号发生器连接，调节信号发生器输出频率和幅值。
2. 调节示波器的扫描速度和灵敏度，观察波形的变化。
3. 利用示波器的触发功能，使波形显示稳定。
4. 利用示波器探头观察不同电路中的信号波形。
四、实验结果与分析。
通过实验，我们成功地使用了双踪示波器观察了不同频率和幅值的信号波形。
在调节示波器的扫描速度和灵敏度时，我们发现波形的显示会随着参数的变化而变化，这说明示波器的参数设置对波形的显示有重要影响。
同时，利用示波器的触发功能，我们可以使波形显示更加稳定，方便我们对波形进行分析和比较。
五、实验总结。
通过本次实验，我们对双踪示波器有了更深入的了解，掌握了基本的使用方法和原理。
双踪示波器在电子技术领域有着广泛的应用，能够帮助工程师们观察和分析电路中的信号波形，是一种非常重要的测试仪器。
在今后的学习和工作中，我们将进一步熟练掌握示波器的使用，提高实验操作能力和实验数据处理能力。
六、参考资料。
1. 《示波器使用手册》。
2. 电子技术相关教材。
以上即是本次双踪示波器的使用实验报告，希望对大家有所帮助。
双踪示波器的使用操作
第二步 打开电源开关通电预热三至五分钟。
按下电源开关”POWER”，指示灯亮
第三步 慢慢将灰度旋钮顺时针调至荧光屏上亮点 可见.缓慢调节聚焦旋钮，使亮点圆而细。 调节扫描速度旋钮，使亮点变成一条水平亮线。 如果出现偏斜，就用小一字螺丝刀轻轻调节扫描水 平线校正微调电位器，使之水平。
第四步
示波器方波校正
• 在示波器的CH1或CH2端口连上示波器探头，将探头挂在 校正信号输出端（CAL），适当调节扫描速度和衰减旋钮， 使屏幕上出现清晰可见的方波。
第五步 测 量 参 数
1、电压测量 ⑴. 直流电压测量步骤：
a、将待测信号送至（CH1或CH2)输入端 b、将输入耦合开关（AC-GND-DC)扳至“GND”位置，显示方式置 “AUTO”
c、旋转“扫描速度”开关和辉度旋钮，使荧光屏上显示一条亮度适中的时 基线
d、调节示波器的垂直位移旋钮，使得时基线于一水平刻度线重合，此线的 位置作为零电平参考基准线 e、把输入耦合开关置于“DC”位置，垂直微调旋钮置“CAL”位置（顺时 针到头），此时就可以在荧光屏上按刻度进行读数了
U=偏转刻度数 × 偏转灵敏度

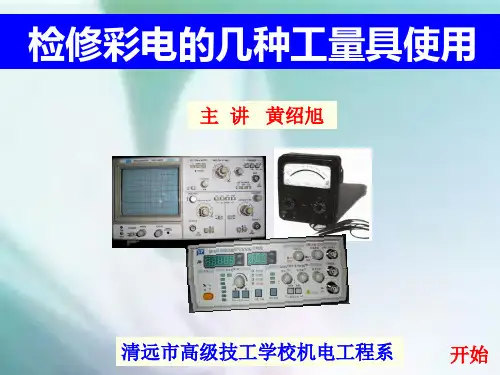

检修彩电的几种工量具使用
主 讲 黄绍旭
清远市高级技工学校机电工程系
开始
1、示波器的面板介绍
显示屏
纵坐标分8格（8DIV）
横坐标分为10格（10DIV）
电源开关指示灯
电源开关
扫描线水平校正
校正信号输出口
辉度旋钮
聚焦旋钮
垂直位移
双踪示波器之通道1
双踪示波器之通道2
X-Y按键
电压灵敏度选择开关
输入耦合方式选择开关
被测两点时间间隔＝t/div × 格数
双踪示波器使用

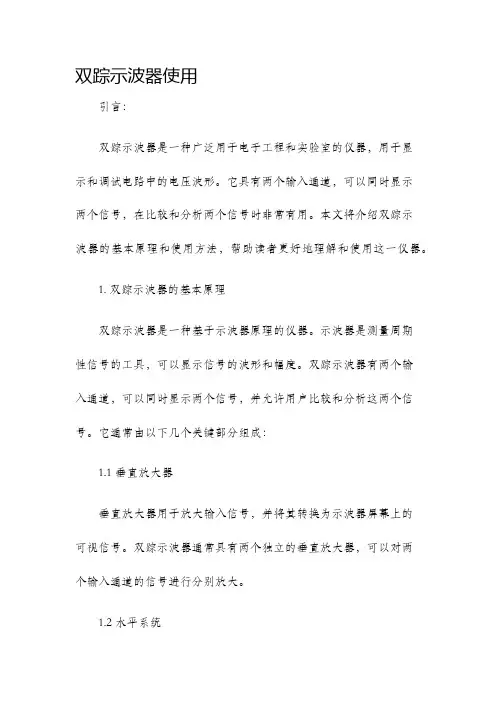

双踪示波器使用引言：双踪示波器是一种广泛用于电子工程和实验室的仪器，用于显示和调试电路中的电压波形。
它具有两个输入通道，可以同时显示两个信号，在比较和分析两个信号时非常有用。
本文将介绍双踪示波器的基本原理和使用方法，帮助读者更好地理解和使用这一仪器。
1. 双踪示波器的基本原理双踪示波器是一种基于示波器原理的仪器。
示波器是测量周期性信号的工具，可以显示信号的波形和幅度。
双踪示波器有两个输入通道，可以同时显示两个信号，并允许用户比较和分析这两个信号。
它通常由以下几个关键部分组成：1.1 垂直放大器垂直放大器用于放大输入信号，并将其转换为示波器屏幕上的可视信号。
双踪示波器通常具有两个独立的垂直放大器，可以对两个输入通道的信号进行分别放大。
1.2 水平系统水平系统用于控制示波器屏幕上的时间基准，即水平轴上的时间刻度。
用户可以通过水平系统设置时间间隔，以便在屏幕上显示波形的时间间隔。
1.3 触发系统触发系统用于确定何时触发示波器显示信号的一部分。
它的目的是稳定信号并确保可靠的显示。
触发系统可以根据用户的设置条件，如触发电平、触发边沿等，来触发显示。
2. 双踪示波器的使用方法2.1 连接信号源首先，将待测信号连接到示波器的输入通道。
信号源可以是电路板、信号发生器或任何其他可以产生信号的设备。
确保输入通道的连接正确，并注意输入信号的电压范围，以避免对示波器造成损坏。
2.2 设置垂直放大器根据待测信号的幅度范围，设置垂直放大器的增益。
示波器通常具有多个可选的增益档位，可以根据需要选择合适的档位。
确保选择一个适当的增益，以便在示波器屏幕上显示一个清晰可见的波形。
2.3 设置水平系统根据需要调整水平系统，以便在屏幕上显示适当的时间刻度。
可以通过旋转示波器上的时间刻度旋钮或按下相应的按钮来完成此操作。
根据信号的频率和周期，选择适当的时间刻度以便在屏幕上显示清晰可见的波形。
2.4 设置触发系统在使用双踪示波器时，触发系统是非常重要的。
双踪示波器_使用方法、用途以及注意事项。
双踪示波器使用方法、用途以及注意事项。
1. 引言1.1 概述双踪示波器是一种常见的测试仪器，可用于测量和显示电子信号的波形和幅度。
它由两个独立的输入通道组成，可以同时测量并显示两个信号。
双踪示波器通过图像显示方式，将信号的时间和电压变化以波形的形式呈现出来，使工程师或技术人员能够更直观地分析和调试电子系统。
1.2 文章结构本文将介绍双踪示波器的基本原理和构成、使用方法以及主要用途，并提供了一些注意事项。
首先，在第二部分我们将详细解释双踪示波器是如何工作的，以及其主要组成部分。
紧接着，在第三部分我们将深入讨论如何正确地使用双踪示波器，包括操作技巧和注意点。
最后，在第四部分我们将总结双踪示波器在实际应用中的重要性，并简要提及未来发展方向或潜在问题解决方法。
1.3 目的本文旨在帮助读者全面了解并正确使用双踪示波器。
通过阅读本文，读者将了解到双踪示波器的工作原理和构成，学会正确操作示波器以测量和展示电子信号的波形。
同时，我们还将介绍双踪示波器在各种领域中的主要用途，并提供一些使用时需要注意和遵循的安全性注意事项。
最后，我们将总结双踪示波器在电子工程领域中的重要性，并展望其未来可能的发展方向。
通过阅读本文，读者将能够更好地应用双踪示波器解决工作中的问题，提高工作效率和精确度。
2. 正文：2.1 双踪示波器的基本原理和构成：双踪示波器是一种常用的电子测量仪器，它主要由示波器控制单元、两个独立的垂直放大通道、水平扫描电路和显示屏等组成。
其基本原理是利用垂直放大通道分别对两个输入信号进行放大和处理，然后将结果展示在显示屏上。
双踪示波器可以同时显示两个信号，并且能够通过水平扫描功能对信号进行时间轴上的比较和分析。
2.2 双踪示波器的使用方法：在使用双踪示波器之前，应先正确连接待测试的电路或设备与示波器的输入通道，并确保输入信号的幅值范围在示波器所能识别的范围内。
接下来，根据测量需要调节垂直放大倍数、触发模式以及时间基准等参数。
实验一：示波器的使用
示波器的使用一、实验原理双踪示波器包括两部分:示波管和控制示波管工作的电路。
(1)示波管。
示波管是呈喇叭形的玻璃泡，抽成高真空,内部装有电子枪和两对相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏。
高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。
Y偏转板是水平放置的两块电极。
X偏转板是垂直放置的两块电极。
在Y偏转板和X偏转板主分别加电压,可以在荧光屏上得到相应的图形。
(2)双踪示波器的原理。
双踪示波器控制电路主要包括:电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。
其中,电子开关使两个待测电压信号YchI和Ych2周期性地轮流作用在Y偏转板,这样在荧光屏上忽而显示Ych1信号波形，忽而显示Ych2信号波形。
由于荧光屏荧光物质的余晖及人眼视觉滞留效应,荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形:这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍以致每次扫描开始时波形曲线上的起点均不一样所造成的。
为了获得一定数量的完整周期期波形，示波器上设有“time/div”调节旋钮，用来调节锅齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。
当扫描信号的周期与被测信号的周期一致或是整数信,屏上一般会显示出完整周期的正弦波形，但由于环境或其他因索的影响，波形会移动，为此示波器内装有扫描同步电路.同步电路从垂直放大电路中取出部分待测信号，输人到扫描发生器.迫使锯齿波与待测信号同步,此称为“内同步”。
如果同步电路信号从仪器外部输人，则称为“外同步”。
操作时,使用“电平(LEVEL)”旋钮,改变触发电平高度,当待测电压达到触发电平时,扫描发生器开始扫描，直到一个扫描周期结束。
但如果触发电位高度超出所显示波形最高点或最低点的范围，则扫描电压消失,扫描停止。
(3)示波器显示波形原理。
如果在示波器的Ych1或Ych2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形。
双踪示波器的使用
精选课件
16
示波器的使用方法
1、显示水平扫描基线：将示波器输入耦合开关置于接地 （GND），垂直工作方式开关置于交替（ALT），扫描方式置于 （AUTO），扫描时间置于0.5ms/DIV，此时在屏幕上应出现两条 水平扫描基线。如果没有，可能原因亮度太暗，或是垂直、水平位 置不当，应加以适当调节。
2、用本机校准信号检查：将通道1输入端由探头接至校准信号 输出端，按表1所示调节面板上开关、旋钮，此时在屏幕上应出现一 个周期性的方波，如图1所示。如果波形不稳定，可调节触发电平 （LEVEL）旋扭。如探头采用1：1，则波形在垂直方向应占5格， 波形的一个周期在水平方向应占2格，此时说明示波器的工作基本正 常。
精选课件
3
面板控制键及功能说明
精选课件
4
面板控制键及功能说明 ——示波管电路
1、校准信号［CAL（Vp-p）］······①：此端口输出幅度0.5 Vp-p，频率为1KHz的方波信号，用以校准Y轴偏转因数和扫描时间因 数。
2、电源开关（POWER）······③：按下此开关，仪器电源接通，指 示灯亮。
位置
时，不论信号幅度大小，触发电平自动保持在最佳状态。不需要调
节触发电平。
3、外触发输入端（EXT INPUT）······(23)：当“触发源” 开
关(26)选择“外”触发方式时，触发信号由此端口输入。
精选课件
11
面板控制键及功能说明 ——触发
4、触发极性（SLOPE）······(24)：用于选择在被测信号的上 升沿或下降沿触发扫描。“+”在信号正斜率上触发。“－”在信号
4、电压灵敏度选择开关（VOLTS/DIV）······⑿、⒃：用于选 择垂直轴的电压偏转因数，从5mV/DIV 到5V/DIV（DIV，格） 共10个档级调整，可根据被测信号的电压幅度选择合适的档级。
双踪示波器的使用
3.12 双踪示波器的使用示波器是一种用来展示和观测电信号的电子仪器，它可以直接测量信号电压的大小和周期，因此，一切可以转化为电压的电学量、非电学量（如电流、电功率、阻抗、温度、位移、压力、磁场等）以及它们随时间变化的过程都可用示波器来观测。
由于电子射线的惯性小，又能在荧光屏上显示出可见的图像，所以特别适用于观测瞬时变化的过程，这是示波器重要的优点。
本实验通过使用双踪示波器观察电信号波形及测量电信号的电压及频率，了解示波器图像跟踪测量技术（请阅读4.2.1节），掌握示波器的原理及使用方法（请阅读附录Ⅰ中有关示波器的内容）。
【目的与要求】1．了解示波器的基本结构和工作原理、掌握示波器的调节和使用；2．掌握用示波器观察电信号波形的方法；3. 掌握用示波器测量电信号的电压和频率的方法；4. 了解示波器图像跟踪测量技术。
【仪器与装置】SR-071A型双踪示波器、XFD-6型低频讯号发生器、整流滤波线路板等。
【原理】示波器的规格和型号很多，但不管哪种示波器都有图 3.12-1所示的几个基本组成部分：示波管、竖直放大器（Y轴放大器）、水平放大器（X轴放大器）、扫描发生器、触发同步和直流电源等部分。
1.示波管的基本结构示波管的基本结构如图3.12-2所示，主要包括电子枪、偏转系统和荧光屏三个部分，全都密封在玻璃外壳内，里面抽成高真空。
（1）电子枪：由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成，阴极是一个表面涂有氧化层的金属圆筒，被灯丝通电加热后发射电子。
控制栅极是一个顶端有小孔的圆筒，套在阴极外面，它的电位比阴极稍低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔，然后在阳极加速下奔向荧光屏，示波器面板上的“亮度”调整旋钮就是通过调节栅极电位以控制射向荧光屏的电子流密度从而改变屏上光斑的亮度。
阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。
当控制栅极、第一阳极与第二阳极之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用所以第一阳极也称聚焦阳极，第二阳极电位更高，又称加速阳极，面板上的“聚焦”调节旋钮，就是调节第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点，有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。
双踪示波器的使用操作
双踪示波器的使用操作下面是双踪示波器的使用操作步骤：1. 连接电路：首先，将要测试的电路连接到示波器的输入端口上。
通常，双踪示波器有两个输入通道，分别标记为“Channel 1”（通常为黄色插口）和“Channel 2”（通常为绿色插口）。
将信号源或电路的输出连接到两个通道的输入端口上。
2.设置触发模式：设置示波器的触发模式。
触发模式指示示波器何时开始显示信号的波形。
常见的触发模式包括自由运行、边缘触发、脉冲触发、视频触发等。
选择适当的触发模式，以便清晰地观察信号的波形。
3.设置触发电平和斜率：根据被测信号的特性，设置触发电平和斜率。
触发电平是指示示波器何时检测到一个信号的起始点或边缘的电压值。
斜率指示信号边缘上升或下降的速度。
根据被测信号的特点，适当设置触发电平和斜率。
4.设置时间基准：时间基准用于确定示波器水平轴上的时间刻度。
示波器水平轴显示波形的时间范围。
设置时间基准可以调整水平轴的时间刻度，以便更好地观察信号的变化。
5.调整垂直刻度：垂直刻度用于确定示波器垂直轴上的电压刻度。
调整垂直刻度可以将信号的峰值和谷值合适地显示在屏幕上，以便更好地观察信号的幅度变化。
6.显示双踪波形：将示波器通道切换至双踪模式。
在双踪模式下，可以同时显示两个信号的波形。
通过观察两个波形，可以比较它们的形状、幅度、频率等特征，并进行相位差、幅度差等分析。
7.其他功能：双踪示波器通常还具有其他功能，如自动测量、存储波形、显示光标等。
可以根据需要使用这些功能来进一步分析信号。
8.调整观察：根据需要，可以调整示波器的参数，如垂直位置、水平位置、触发位置等，以获得更好的观察效果。
9.分析波形：通过观察双踪波形，进行信号分析。
可以比较两个信号的幅度、频率、相位差等特征，发现信号中的任何变化或故障。
10.断开电路：使用完毕后，将示波器与被测电路断开连接，并切断电源。
注意安全操作，以免发生任何意外。
以上是双踪示波器的使用操作步骤，通过以上的操作步骤，可以更好地观察和分析电信号的特性和变化，帮助工程师和电子技术人员进行信号的调试和故障排查。
