钻孔桩施工工艺[详细]
钻孔灌注桩施工工艺
钻孔灌注桩施工工艺1、放线定位钻孔前，在现场放线定位，进行场地清理。
施工前仔细检查机械状况，保证设备满足工程需要。
2、埋设护筒及泥浆池制备按桩位挖去桩孔表层土，并埋设护筒。
护筒上部设1～2个溢浆孔，是用厚4～8mm钢板制成的圆筒，其内径应大于钻头直径200mm。
护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。
3、钻机就位钻机就位后，反复校正，调整钻头对准钻孔中心，同时钻机底座水平。
用水平尺检测钻盘水平，用垂球调整钻杆的垂直度，控制钻杆垂直偏差在0.2%以内。
钻杆位置偏差不大于1.5cm，钻尖对准桩位中心。
4、制备泥浆为提高钻孔桩泥浆黏度和胶体率，泥浆应选用优质粘土或钠基膨润土制成，并在泥浆中掺入适量的碳酸钠、烧碱等，造浆后检验其全部性能指标。
5、制作钢筋笼钢筋笼集中在钢筋加工厂采用滚焊机加工，对于较短的钢筋笼可一次加工完成和吊装入孔；钢筋笼较长时，为防止在运输和起吊过程中变形，可分节制作。
钢筋笼应有强劲的内撑架，间距不大于2m，以防止运输和就位时变形。
在下放钢筋笼时再切割取下。
螺旋筋与主筋的交叉点点焊1/3。
钢筋笼主筋连接方式采用机械连接；声测管指标应符合设计要求，并经检验合格后方可使用。
声测管应按设计要求牢固安装，保证声测管接头的连接质量及其密封性。
钢筋笼应按设计要求事先设置保护层支撑钢筋，其纵向间距不超过2m, 横向不少于4处。
6、成孔钻孔过程中，应随时对孔内泥浆性能指标进行检测。
钻孔达到设计高程后，及时对桩孔孔径、孔深、倾斜度等各项指标进行检验，孔深采用专用测绳进行检测，测绳在使用过程中应经常用钢尺进行校核。
上述指标检验后，即可进行第一次清孔；在清孔排渣过程中，应保持孔内水头，防止坍孔。
7、清孔正循环清孔：旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。
钻孔灌注桩施工工艺
第一节钻孔灌注桩施工工艺一、钻孔灌注桩施工工艺（1）桩基测量放线①根据现场水准控制点及测量控制网进行引测,在轴线的延长线上做点建立二级控制网进行校核，在桩基施工过程中，每天应对现场的二级测量控制点进行校核，并作好有效保护。
②根据图纸放出桩位点，采取灌白灰或打入钢筋等定位措施，保证桩位标记明显准确。
③桩测量复核：采用全站仪极坐标法复核放样成果，并用钢尺对前后左右的桩位进行相互校核。
（2）泥浆池制作①现场挖坑作为泥浆池，坑的尺寸可根据现场实际情况确定，坑底及四周要做好防渗漏处理，可在坑底覆盖塑料布。
钻孔过程中应随时清除池内沉淀物。
②泥浆池现场数量可根据现场实际情况及钻机数量确定。
每个泥浆池可供周边50m 范围内钻机的施工，泥浆池的布置还应避让场内施工道路和加工场地。
（3）埋设护筒埋设护筒时孔位桩要挖掉,所以在护筒外50—80cm处打入土中四个小栓桩,小栓桩的两条直线的交点对正孔位桩，机械就位后按护筒直径加20cm以孔位桩为圆心就地划圆作为开挖护筒坑范围。
坑挖好后用机械将护筒吊入坑内，拉拴桩的两条线交点与护筒中心对正落地安稳。
桶身竖直后，四周用黏土分层回填夯实,并随填随观察，保证护筒中心与桩位中心重合，其位置偏差不大于50mm,埋设好的护筒应高出地面200mm~300mm。
（4）钻机就位①钻机就位时必须保持平稳，不得发生倾斜。
起重钢丝绳及吊起的钻头应在护筒中心位置。
钻机就位过程应由机长统一指挥。
②钻机就位前保证场地的平整坚实，当场地为深水区或淤泥层较厚时，应搭设工作平台。
钻机就位时应保证钻机支架均匀布置，并保证支架与地面角度不小于60度。
（5）成孔①冲击钻应对准护筒中心，要求偏差不大于±20mm,开始时应低垂密击,使孔壁挤压密实，直至孔深达护筒下3〜4m。
②泥浆密度与冲程见表io③到达护筒下3〜4m后加快速度，加大冲程，将锤提高至L5〜2.0m以上，转入正常连续冲击，在造孔时要将孔内残渣排出孔外，以免孔内残渣太多，出现埋钻现象。
钻孔桩施工工艺
钻孔灌注桩根据地质状况采用冲击钻机钻孔，泥浆护壁法成孔，混凝土由拌和站集中拌制，砼搅拌运输车运输，钢筋笼分节加工成型，吊车吊装焊接，导管法灌注水下砼。
浅水基础采用编织袋围堰施工。
钻孔桩施工工艺见图1-1。
（1）施工准备1）开挖前场地完成三通一平。
地上、地下的电缆管线、设备基础等障碍物均已排除处理完毕。
各项临时设施如照明、动力、安全设施准备就绪。
2）施工前根据地形、水文、地质条件及机具、设备、材料运输情况，规划施工场地，合理布置临时设施；3）开钻前按照施工图纸要求在选定位置进行试桩，根据试桩资料验证设计采用地质参数，并根据试桩结果确定是否调整桩基设计。
根据地层岩性等地质条件、技术要求确定钻进方法和选用合适的钻具；4）对钻机各部位状态进行全面检查，确保其性能良好；5）浅水基础利用编织袋筑岛围堰构筑工作平台。
施工时要求土袋平放，上下左右互相错缝堆码整齐。
内外边坡1：0.5，夹心粘土层厚度不小于1m ，粘土层填筑时注意夯实。
场地平整、施工准备施工放样埋设护筒 钻 孔钻机就位开挖泥浆池拌制泥浆 清孔移钻机安装钢筋笼下导管 钢筋笼存放、起吊 沉渣厚度检查成孔质量检查否合格否合格制作钢筋笼 砼配合比试验水中桩围堰筑岛图1-1 钻孔桩施工工艺图（2）护筒就位护筒采用钢制护筒，由单节长度2m护筒组成，护筒间由平头螺栓连接。
其内径大于钻头直径200mm～400mm。
护筒的底部埋置在地下水位或河床以下1.5m，护筒顶部高出施工水位1.5m～2.0m左右（同时高出地面0.5m），其高度满足孔内泥浆面的要求。
陆地、浅水中桩基护筒埋设采用挖埋法。
埋设应准确、稳定，保证钻机沿着桩位垂直方向顺利工作。
护筒内存储泥浆使其高出地面或施工水位至少0.5m，保护桩孔顶部土层不致因钻头（钻杆）反复上下升降、机身振动而导致坍孔。
（3）泥浆制备基桩混凝土为C25，混凝土所用的石子的级配、砂子的粒径、水泥的品种与标号、初终凝时间，外掺缓凝剂等都要经过严格的试验。

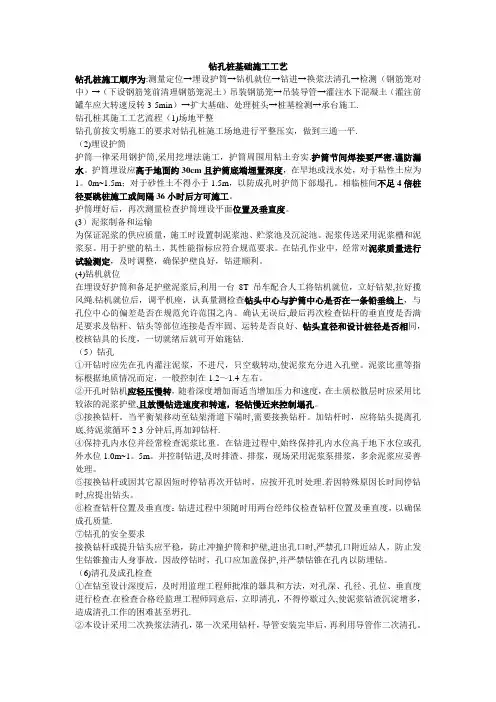

钻孔桩基础施工工艺
钻孔桩基础施工工艺钻孔桩施工顺序为:测量定位→埋设护筒→钻机就位→钻进→换浆法清孔→检测（钢筋笼对中）→（下设钢筋笼前清理钢筋笼泥土）吊装钢筋笼→吊装导管→灌注水下混凝土（灌注前罐车应大转速反转3-5min）→扩大基础、处理桩头→桩基检测→承台施工.钻孔桩其施工工艺流程（1)场地平整钻孔前按文明施工的要求对钻孔桩施工场地进行平整压实，做到三通一平.（2)埋设护筒护筒一律采用钢护筒,采用挖埋法施工，护筒周围用粘土夯实.护筒节间焊接要严密,谨防漏水。
护筒埋设应高于地面约30cm且护筒底端埋置深度，在旱地或浅水处，对于粘性土应为1。
0m~1.5m；对于砂性土不得小于1.5m，以防成孔时护筒下部塌孔。
相临桩间不足4倍桩径要跳桩施工或间隔36小时后方可施工。
护筒埋好后，再次测量检查护筒埋设平面位置及垂直度。
(3）泥浆制备和运输为保证泥浆的供应质量，施工时设置制泥浆池、贮浆池及沉淀池。
泥浆传送采用泥浆槽和泥浆泵。
用于护壁的粘土，其性能指标应符合规范要求。
在钻孔作业中，经常对泥浆质量进行试验测定，及时调整，确保护壁良好，钻进顺利。
(4)钻机就位在埋设好护筒和备足护壁泥浆后,利用一台8T吊车配合人工将钻机就位，立好钻架,拉好揽风绳.钻机就位后，调平机座，认真量测检查钻头中心与护筒中心是否在一条铅垂线上，与孔位中心的偏差是否在规范允许范围之内。
确认无误后,最后再次检查钻杆的垂直度是否满足要求及钻杆、钻头等部位连接是否牢固、运转是否良好、钻头直径和设计桩径是否相同，校核钻具的长度，一切就绪后就可开始施钻.（5）钻孔①开钻时应先在孔内灌注泥浆，不进尺，只空载转动,使泥浆充分进入孔壁。
泥浆比重等指标根据地质情况而定，一般控制在1.2～1.4左右。
②开孔时钻机应轻压慢转，随着深度增加而适当增加压力和速度，在土质松散层时应采用比较浓的泥浆护壁,且放慢钻进速度和转速，轻钻慢近来控制塌孔。
③接换钻杆。
当平衡架移动至钻架滑道下端时,需要接换钻杆。
钻孔桩灌注桩施工工艺流程
钻孔桩灌注桩施工工艺流程
一、工具准备
1. 根据地形条件和设计图纸选定各桩位的位置。
2. 准备液态混凝土机、振动棒、液面测量器、灌注管等工程施工所需工具设备。
二、开挖钻孔
3. 根据设计需求指定各桩位的直径大小,利用专业的钻机在指定位置钻掘垂直的圆形钻孔。
4. 挖掘工作要求钻孔口径与设计一致,钻孔深度按设计标定。
三、安装灌注管
5. 将预制好的灌注管装入钻孔内,管口应保持在钻孔底部或稍高位置。
6. 灌注管周围回填砂石,填充后的材料级应足以保证灌注管的稳定性。
四、混凝土灌注
7. 将预混好的液态混凝土由灌注管灌入钻孔内。
8. 混凝土灌入过程中持续振动,保证混凝土充分排出气泡。
9. 根据液面计量混凝土的使用量,灌注至达到设计埋深位置为止。
10. 灌注结束后将灌注管拔出。
如有剩余混凝土,用水清理现场。
五、养护
11. 灌注结束后对桩进行保护以防水分蒸发过快。
12. 按规定时间对混凝土进行养护,竣工检测并存档完工。
钻孔桩基础工程施工工艺方法
钻孔桩基础工程施工工艺方法1、施工工艺平整场地→桩位放线→桩机定位→冲击成孔→清孔→安放钢筋笼→下导管→二次清孔→灌注混凝土→成桩2、施工方法及技术措施针对本工程的地质情况，决定采用冲击成孔，冲击成孔对软弱、易塌土层可投放填充物冲击造壁，在坚硬的岩层（微风化灰岩）具有成孔速度快等优点。
冲孔灌注桩采用泥浆护壁，冲击钻进成孔、正循环清孔，现场制作、安放钢筋笼，水下混凝土灌注成桩。
1）测量定位用经纬仪测放桩位，桩位中心插一钢筋，四周各打一根控制桩来控制桩位中心，用砂浆固定控制桩，并经复核合格后，进入下道工序。
2）埋设护筒护筒采用4～8mm厚的钢板加工制成，高度1.5m，内径为D（桩径）+20cm，护筒上部开设1～2个溢浆孔；校核桩位中心后，在护筒四周用粘土分层回填夯实，护筒埋设深度一般为1.2～1.5m。
3）冲击成孔护筒埋设好后，桩机就位，使冲击锤中心对准护筒中心，要求偏差不大于±20mm。
开始应低锤密击，锤高0.4～0.6，并及时加片石，砂砾和粘土泥浆护壁，使孔壁挤压密实，直至孔深达护筒底以下3～4m后，才可加快速度，将锤提高至2～3.5m以上转入正常冲击。
冲孔时应及时将孔内残渣排出，每冲击1～2m，应排渣一次，并定时补浆，直至设计深度。
每冲击1～2m检查一次成孔的垂直度，如发生斜孔、塌孔或护筒周围冒浆时，应停机。
待采取相应措施后再进行施工。
冲击至岩面时，加大冲程，勤清渣。
每钻进100～200mm要取一次岩样，并妥善保存，以便终孔时验证。
冲击过程中，为防止跑架，应随时校核钢丝绳是否对中桩位中心，发生偏差应立即纠正。
成孔后，应用测绳下挂0.5kg重铁砣测量检查孔深，核对无误后，经监理工程师终孔验收后，进行下一道工序。
4）钢筋笼制作安装钢筋骨架现场制作，在一次清孔完毕后，起钻、吊车吊放钢筋骨架。
钢筋骨架在井口分段焊接，焊接长度10d，同一截面接头数不大于50%，钢筋骨架型号、位置安放必须准确。
钻孔灌注桩施工工艺流程
钻孔灌注桩施工工艺流程一、准备工作1.获得工程施工图纸，设计相关测点，并进行具体的工程技术交底；2.组织采购所需的施工材料和设备；3.安排施工队伍合理配置；4.设置施工现场，进行各项安全措施的布置，并清理施工区；5.确定井口交界线的中心点，标定好桩位。
二、施工过程1.确定桩位和钻孔(1)根据设计要求，根据地基情况确定桩位，设置标志桩；(2)根据桩位的要求，进行钻孔定位，使用地表绘制，绘制钻孔位置和方向，到达钻孔点位开始钻孔。
2.钻孔洗网(1)使用钻探机进行钻孔，根据地质情况选择相应的钻探工艺；(2)钻孔过程中注意钻孔灌注桩的质量和进度，设定好钻孔灌注桩停止深度。
3.清孔和清洗(1)完成钻孔后，使用泵送水或者高压水洗清洗孔洞，移除孔洞内的泥浆等杂物，保证孔洞干净；(2)经过清洗后的孔洞按设计要求达到灌注深度。
4.灌注注浆(1)确定注浆方式，可以选择顶注或者底注两种方式，根据具体情况进行选择；(2)将注浆泵接入孔洞，开始注浆，将注浆管沿孔洞轴向缓慢提拔，保证注浆期间不出现空隙；(3)根据设计要求，掌握好注浆量，注意泥层和砾石层之间的注浆比例。
5.锤击桩筒(1)在桩筒系统中安装锤头和工作法杆；(2)根据设计要求，锤击桩筒，使其沉入地基中。
6.桩身加固(1)在灌浆区域上部，我们可以根据设计要求加固；(2)灌注位于孔底和桩身周围的注浆料，将孔底灌浆和桩体周围的灌浆连接在一起；(3)在桩身顶部加固，确保灌注混凝土能够与桩身紧密结合。
7.时间控制(1)灌浆浓度、注浆量和灌浆速度都要根据具体情况进行控制；(2)应根据注浆固化时间及孔隙比例等因素，恰当控制施工进度。
8.验收和质量检测(1)施工完成后，进行验收和质量检测，以确保施工质量符合设计要求；(2)对孔洞、注浆等进行检查，对存在问题进行整改和修复。
以上就是钻孔灌注桩施工工艺流程的详细介绍，每个环节都十分重要，需要严格按照工艺要求进行操作，以确保施工质量和工程安全。
钻孔灌注桩施工工艺
钻孔灌注桩施工工艺钻孔灌注桩是一种在工程建设中广泛应用的基础形式，它具有承载力高、适应性强等优点。
下面将详细介绍钻孔灌注桩的施工工艺。
一、施工准备1、场地平整施工前需要对场地进行平整，清除杂物和障碍物，确保施工场地坚实、平整，满足桩机的行走和施工要求。
2、桩位测量放样根据设计图纸，使用全站仪等测量仪器准确放出桩位，并设置明显的标志。
3、护筒埋设护筒一般采用钢板制作，其内径应比桩径大 200 400mm。
护筒埋设时，应保证其中心线与桩位中心线重合，且垂直偏差不大于 1%。
护筒的埋置深度应根据地质情况确定，一般在 1 2m 之间。
4、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以护壁、排渣和冷却钻头。
泥浆的性能指标应根据地质条件和施工要求进行调整，一般包括比重、黏度、含砂率等。
二、钻孔1、钻机就位将钻机移动到桩位处，调整钻机的水平和垂直度，使钻头对准桩位中心。
2、钻进根据地质情况选择合适的钻进速度和钻进方式。
在钻进过程中，要及时补充泥浆，保持孔内泥浆面的高度。
同时，要注意观察钻进情况，如发现异常应及时停机处理。
3、清孔钻孔达到设计深度后，应进行清孔。
清孔的目的是清除孔底的沉渣，保证灌注桩的承载力。
清孔方法有抽浆法、换浆法和掏渣法等。
三、钢筋笼制作与安装1、钢筋笼制作钢筋笼应在钢筋加工场集中制作，根据设计图纸的要求，将钢筋焊接或绑扎成钢筋笼。
钢筋笼的尺寸和钢筋间距应符合设计要求。
2、钢筋笼安装在清孔完成后，将制作好的钢筋笼吊运至孔口，然后缓慢下放。
下放过程中应注意保持钢筋笼的垂直，避免碰撞孔壁。
钢筋笼下放到位后，应进行固定，防止在灌注混凝土过程中上浮。
四、灌注混凝土1、导管安装导管一般采用钢管，其内径应根据桩径和混凝土浇筑速度确定。
导管安装前应进行水密试验，确保导管无漏水现象。
导管的底部距孔底一般为 300 500mm。
2、混凝土制备混凝土的配合比应根据设计要求和施工条件进行确定，其坍落度一般为 180 220mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻孔桩施工工艺
第1章钻孔前的准备工作
钻孔前的准备工作主要包括桩位放样,整理平整场地,布设施工便道,设置供电及供水系统,制作和埋设护筒,制作钻孔架,泥浆的制备和准备钻孔机具等.
第1节场地整理
施工前,施工场地按不同情况进行处理.对于处在水中的钻孔桩基础都必须搭设施工平台,桩基处在旱地时,清除杂物后夯压密实即可.
第2节说明
本标段钻孔桩均使用钢护筒,采用3米米-5米米钢板制作.为保证其刚度,防止变形,在护筒上、下端和中部外侧各焊一道加劲肋.本合同段的钻孔桩直径为ф120厘米和100厘米.根据钻孔桩直径,我们所做的护筒直径为145厘米和125厘米.护筒埋设时,其轴线对准测量所标出的桩位中心,护筒周围和护筒底接触紧密,保证其位置偏差不大于5厘米,倾斜度不大于1%.
第3节泥浆的制作
制浆前,先把粘土尽量打碎,使其在搅拌中容易成浆,缩短成浆时间,提高泥浆质量.制浆时,可将打碎的粘土直接投入护筒内,使用冲击锥冲击制浆,待粘土已冲搅成泥浆时,即可进行钻孔.多余的泥浆用管子导入钻孔外泥浆池贮存,以便随时补充孔内泥浆.
第4节钻机就位
埋设好护筒后,即可进行钻机就位,本标段使用的钻机为卷扬机牵引式冲击钻和冲抓钻.就位时,只要使钻锥中心对准测量放样时所测设的桩位即可,其对中误差不得大于5厘米.
第2章钻孔工艺
第1节冲击钻钻孔工艺
A. 开钻前应注意的事项
开钻前,在护筒内多加一些粘土.地表土层松疏时,还要混和加入一定数量的小片石,然后注入泥浆和清水,借助钻头的冲击把泥膏、石块挤向孔壁,以加固护筒角.为防止冲击振动使邻孔坍塌或影响邻孔已灌注砼的凝固,必须等邻孔砼灌注完毕并达到一定的强度后方
可开始钻孔.冲击钻孔时宜用小冲程,当孔底在护筒脚下3-4米后,可根据实际情况适当加大冲程.在钻孔桩上部淤泥段,考虑采用冲抓钻:一方面可防止坍孔,另一方面可以适当加快施工进度.
B. 钻机安装处事先整平夯实,以免在钻孔过程中钻机发生倾斜和下陷而影响成孔的质量.钻机必须固定牢固,严禁在钻孔过程中钻机移位.钻孔时,随时察看钢丝绳的回弹情况,耳听钻锥的冲击声,以判别孔底情况,掌握勤松动,少量松绳的原则;孔内水泥浆水平面须高出护筒脚至少0.5米以上,以免泥浆面荡漾损坏护筒脚孔壁,但比护筒顶面低0.3米,防止泥浆溢出;冲击过程中勤抽碴,勤检查钢丝绳和钻头的磨损情况,预防安全质量事故的发生.
C. 抽碴时应注意的几个问题
(1)及时向孔内补浆或补水,如向孔内投放粘土自行造浆,在抽碴后随着冲击投放粘土,不宜一次倒进很多,防止粘结.
(2)抽碴筒放到孔底后,要在孔底上、下提放几次,使用权其多进些钻碴,然后提出.
(3)钻头刃口在钻井中不断磨损,直径磨耗不得超过1.5厘米,每班开钻前检查钻头直径、及时补焊,不宜中途修补,以免卡钻.准备备用钻头,轮换使用和修补.
第2节回转钻钻孔工艺
A. 初钻
先启动泥浆泵和转盘,使之空转一段时间,待泥浆输进一定数量后,方可开始钻进.接、卸钻杆的动作要迅速、安全,争取在尽快时间内完成,以免停钻时间过长,增加孔底沉淀.
B. 钻进时操作要点
a. 开始钻进时,进尺应适当控制,在护筒刃脚处,应低档慢速钻进,使刃脚处有坚固的泥皮护壁.钻至刃脚下1米后,可按土质以正常速度钻进.如护筒土质松软发现漏浆时,可提起钻锥,向孔中倒入粘土,再放下钻锥倒转,使胶泥挤入孔壁堵住漏浆孔隙,稳住泥浆继续钻进.
b. 在粘土中钻进,由于泥浆粘性大,钻锥所受阻力也大,易糊钻.易选用尖底钻锥、中等转速、大泵量、稀泥浆钻进.
c. 在砂土或软土层钻进时,易坍空孔.易选用平底钻锥,控制进尺,轻压,低档慢速,大泵量,稠泥浆钻进.
d. 在轻亚粘土或亚粘土夹卵、砾石层中钻进时,因土层太硬,会引起钻锥跳动和钻杆摆动加大及钻锥偏斜等现象,易使钻机超负荷损坏.宜采用低档慢速,优质泥浆,大泵量,两级钻进的方法钻进.
e. 钻进过程中,每进尺2～3米,应检查钻孔直径和竖直度,检查工具可用圆钢筋笼(外径D 等于设计桩径,高度3～5米)吊入孔内,使钢筋笼中心与钻孔中心重合,如上下各处均无挂阻,则说明钻孔直径和竖直度符合要求.
第3节检测孔深、倾斜度、直径和
钻孔完成后,必须检测孔深、直径和倾斜度,其中孔径和孔深须达到设计要求,倾斜度不得大于
1%.清孔就是在吊放钢筋笼之前,对孔内的石碴、泥浆进行必要的清理,做到孔内含泥量、含碴量和孔底沉渣符合设计及图纸要求.
第3章泥浆排放
对钻孔、清孔、灌注砼过程中排出的泥浆,根据现场情况引入到适当地点进行处理,以防止对河流及周围环境的污染.
第4章钢筋笼的制作和吊装就位
第1节材料:
制作钢筋笼所使用钢筋的种类、型号和直径符合设计图纸的规定.其Ⅱ级钢筋的力学性能符合《钢筋砼用热轧带肋钢筋》(GB1499-91)之规定;Ⅰ级钢筋的力学性能符合《钢筋混凝土用热轧光圆钢筋》(GB13013-91)之规定.
第2节钢筋笼的制作
本标段所用钢筋笼均进行整体安装,不做另段吊装组合.制作钢筋笼时,对钢筋的调直、除锈、截断、弯折与焊接均按设计图纸和技术规范要求进行.钢筋笼的主筋尽量为整根,需要对接时,宜采用搭接焊接头,搭接的长度不小于5d,末端不设弯钩.成品钢筋笼保证其顺直、尺寸准确,其直径、主筋间距、箍筋间距及加强箍筋间距施工误差,均不大于20米米.
第3节钢筋笼的安装
(1)为保证钢筋笼外砼保护层的厚度符合设计要求,在其上下端及中间每隔2米在一横截面上设置四个钢筋“耳环”.
(2)钢筋笼吊装之前,先对钻孔进行检测.检测使用的探孔器直径和钻孔直径相符,主要检测钻孔内有无坍塌和孔壁有无影响钢筋安装的障碍物,如突出尖石、树根等,以确保钢筋笼的安装.
(3)钢筋笼吊装时对准孔位,尽量竖直轻放、慢放,遇障碍物可慢起慢落和正反旋转使之下落,无效时,立即停止下落,查明原因后再安装.不允许高起猛落,强行下放,防止碰撞孔壁而引起坍塌.
(4)入孔后牢固定位,容许偏差不大于5厘米,并使钢筋笼处于悬吊状态.
第5章灌注砼
第1节砼材料要求和导管、漏斗、
(1)组成砼的碎石、砂的级配良好,最大颗粒尺寸的选择以适合结构物尺寸,钢筋间距及砼拌和、装卸、浇注及操作为准.集料中的杂物含量,符合规范要求,必要时清洗和过筛,以除去有害杂质.
(2)拌制砼用水在使用前做水质化学分析,试验按JTJ056-84 规定进行.
(3)砼所用水泥符合GB175-85 的规定,所有水泥都必须经合格分供方评定后,从批准的厂家进货;水泥进场时,必须附有水泥出厂合格证,并且经本单位中心试验室(国家认可的)检验合格.
(4)导管、漏斗和储料斗的制备
导管是灌注砼的重要工具,用3米米厚钢板卷制焊成,其直径按桩长、桩径和每小时需要通过的砼数量决定,不得小于250米米,导管分节长度应便于拆装和搬运、并小于导管提升设备的提升高度,中间节一般长2米左右,下端节可加长至4-6米,漏斗下可配长约1米的上端节导管,以便调节漏斗的高度.中间节两端焊有法兰、以便用螺栓互相连接.法兰厚度10-12米米,法兰边缘比导管外壁大出40-50米米、直径12-16米米、螺栓孔6-8 个.在一端法兰附近焊有小吊耳一对,备栓挂钢丝绳用,上下两节法兰间垫以4-5米米厚橡胶垫付圈,其宽度外侧齐法兰盘边缘,内侧稍窄于法兰内缘.
漏斗用2-3米米厚的钢板制成圆锥形或棱锥形,在距漏斗上口的15厘米处的外面两侧对称地焊吊环各一个,圆锥形漏斗上口直径取800米米,高为900米米;锥形漏斗结构尺寸为1000×1000×8 00米米,插入导管的一般长度均设15厘米.
储料斗采用3米米厚钢板及加劲肋制做,底部做成斜坡,出口设闸门,活动溜槽设在储料斗出口下方,溜槽下接漏斗.
根据计算确定,本合同段所有桥梁钻孔桩使用的漏斗和储料斗均按2.5米3 考虑.
第2节砼的拌合
本合同段钻孔桩所使用砼标号为25 号,配合比设计时坍塌落度取18-22厘米之间,骨料采用机制碎石,粒径0.5-3厘米,最大不超过4厘米,水灰比用0.5-0.6.每立方米砼水泥用量符合试验要求,实配标号比设计标号高10-15%.
拌制砼前,先精确称量每盘砼所需的砂石材料,拌合用水以体积称量,袋装水泥按每袋50千克计算,散装水泥以料斗来配.搅拌时间从所有材料进鼓加水到排出,不小于2～2.5 分钟,在下盘材料装入前,搅拌机内的拌合料全部倒完.如果搅拌机停用超过30米in 时,将搅拌机彻底清洗后才能拌合新砼,为保证灌注砼的连续性,在灌注钻孔桩时,备用一台应急搅拌机.
第3节钻孔桩砼灌注
砼灌注工作开始后,必须连续不断地进行并且每斗砼灌注间隔时间尽量缩短,拆除导管所耗时间严格控制,一般不超过15米in,不能中途停工;在灌注砼过程中,随时探测砼高度,及时拆除或提升导管,注意保持适当的埋深,导管埋深一般保持在2～4米,最大埋深不大于
6米.注砼注意的几个问题:
(1)导管下端距桩底控制为0.3～0.4米;在一切工作就绪,经量测孔底沉淀层超标时,采用射水
(射风)管冲射3-5米in.
(2)导管埋入砼的深度在任何时候不小于1.0米.
(3)水下灌注砼的实际桩顶标高应高出桩顶设计标高0.5米左右.
(4)严禁导管漏水或导管底口进水(即封不住底)而造成断桩事故,保证施工质量.
(5)当砼灌注完毕后,待桩上部砼开始初凝,解除对钢筋笼固定措施,保证钢筋笼随着砼的收缩而收缩,避免粘结力的损失.。
