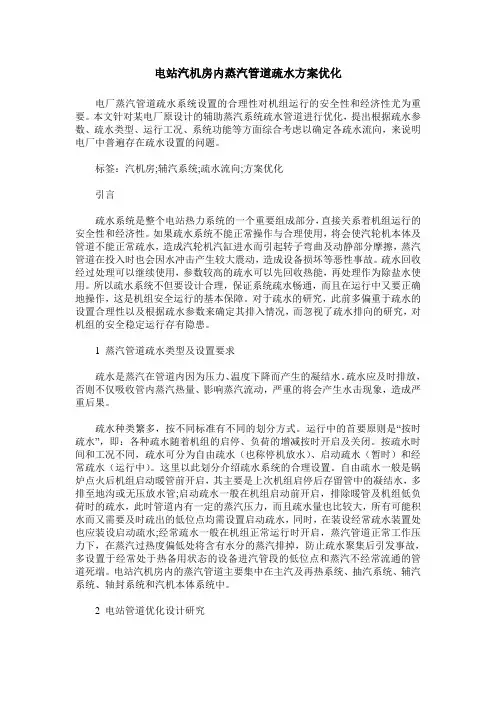

电站汽机房内蒸汽管道疏水方案优化
电站汽机房内蒸汽管道疏水方案优化电厂蒸汽管道疏水系统设置的合理性对机组运行的安全性和经济性尤为重要。
本文针对某电厂原设计的辅助蒸汽系统疏水管道进行优化，提出根据疏水参数、疏水类型、运行工况、系统功能等方面综合考虑以确定各疏水流向，来说明电厂中普遍存在疏水设置的问题。
标签：汽机房;辅汽系统;疏水流向;方案优化引言疏水系统是整个电站热力系统的一个重要组成部分，直接关系着机组运行的安全性和经济性。
如果疏水系统不能正常操作与合理使用，将会使汽轮机本体及管道不能正常疏水，造成汽轮机汽缸进水而引起转子弯曲及动静部分摩擦，蒸汽管道在投入时也会因水冲击产生较大震动，造成设备损坏等恶性事故。
疏水回收经过处理可以继续使用，参数较高的疏水可以先回收热能，再处理作为除盐水使用。
所以疏水系统不但要设计合理，保证系统疏水畅通，而且在运行中又要正确地操作，这是机组安全运行的基本保障。
对于疏水的研究，此前多偏重于疏水的设置合理性以及根据疏水参数来确定其排入情况，而忽视了疏水排向的研究，对机组的安全稳定运行存有隐患。
1 蒸汽管道疏水类型及设置要求疏水是蒸汽在管道内因为压力、温度下降而产生的凝结水。
疏水应及时排放，否则不仅吸收管内蒸汽热量、影响蒸汽流动，严重的将会产生水击现象，造成严重后果。
疏水种类繁多，按不同标准有不同的划分方式。
运行中的首要原则是“按时疏水”，即：各种疏水随着机组的启停、负荷的增减按时开启及关闭。
按疏水时间和工况不同，疏水可分为自由疏水（也称停机放水）、启动疏水（暂时）和经常疏水（运行中）。
这里以此划分介绍疏水系统的合理设置。
自由疏水一般是锅炉点火后机组启动暖管前开启，其主要是上次机组启停后存留管中的凝结水，多排至地沟或无压放水管;启动疏水一般在机组启动前开启，排除暖管及机组低负荷时的疏水，此时管道内有一定的蒸汽压力，而且疏水量也比较大，所有可能积水而又需要及时疏出的低位点均需设置启动疏水，同时，在装设经常疏水装置处也应装设启动疏水;经常疏水一般在机组正常运行时开启，蒸汽管道正常工作压力下，在蒸汽过热度偏低处将含有水分的蒸汽排掉，防止疏水聚集后引发事故，多设置于经常处于热备用状态的设备进汽管段的低位点和蒸汽不经常流通的管道死端。
蒸汽管线正确疏水方案
蒸汽管线正确疏水方案蒸汽输送管道的主要目的就是将高质量、且可靠的蒸汽输送到用汽设备。
为达到这一目的，我们就必须在恰当的位置设置疏水点，将蒸汽系统中的冷凝水更快，更有效率的排出。
当然，我们不能随心所欲的安装疏水阀，并就此轻易的忘记它们。
我们有着规范的设计准则规定它们应该如何安装。
为了保证疏水阀能正常稳定的工作，我们必须遵守这些规范来选择疏水点。
蒸汽在主管中的流速比在设备中快很多，有时甚至超过30 m/s。
此时如果管道中有冷凝水积存，就会被蒸汽快速带起形成水锤，撞击管道壁和阀门，造成设备损坏甚至人身伤害。
因此在设计疏水点的时候也要同样将其列入考虑因素。
接下来的四篇“正确疏水方案”将指导您如何正确和合适的将冷凝水排出蒸汽管道，从而防止系统中产生水锤和空气绑之类的问题。
正确输水方案＃1：谨慎选择疏水点位置即使蒸汽输送管道完全笔直，我们也会推荐每隔30到50米安装一个疏水阀。
在提升管和下降管道的底部也同样需要。
除此之外值得特别注意的是，在有些冷凝水容易积聚的地方设置一个疏水点能有效防止蒸汽快速将水带起。
在下列情况下需要安装疏水阀：每隔30到50米蒸汽管线每隔30到50米应当设置一个疏水点。
在减压阀和控制阀前段在减压阀和控制阀关闭时，前方管道会积聚冷凝水，因此在它们的前段也应该设置疏水点。
快速的排出冷凝水还能防止冷凝水腐蚀它们的阀座。
当然，在串联的减压阀之间最好也安装疏水阀，这样就可以将减压阀之间的冷凝水排出管道。
在可能长时间关闭的手动阀前段在手动阀前段也同样需要安装疏水阀，当阀长时间关闭后，冷凝水会积存在前方的管道内，当手动打开阀门时，蒸汽会带起冷凝水撞击阀门，造成阀门损坏。
同样的，在蒸汽管道末端设置疏水点能有效提高系统安全性，并提高生产效率。
在提升管或下降管底部在提升管和下降管的底部，冷凝水会由于重力和管道变向原因积聚，因此在这里我们也需要安装疏水阀。
正确输水方案＃2：对蒸汽管道进行正确的支撑如果管道支撑（例如悬勾）间距过大，那之间的部分可能会由于重量自然下垂。
蒸汽管网疏水装置的合理设计
64蒸汽介质长距离输送过程当中，管道内部难以避免会发生温降现象，受到这一因素的影响，蒸汽介质传输期间自过热状态转变为饱和状态，导致凝结水产生。
在高流速作用下，凝结水会冲击管道管壁，对蒸汽管网传输质量产生不良影响。
为及时排除蒸汽管网内部凝结水，确保传输过程的安全可靠，就必须沿线加装疏水装置，而疏水装置的设计是否合理将直接关系到管道运行的安全性、经济性水平，因此必须引起业内人士的关注与重视。
一、疏水器选型蒸汽管网中疏水器装置的主要功能是将蒸汽管道内部凝结水及时排出管道外，保证管道传输蒸汽介质期间不易因凝结水导致水击现象的发生。
当前技术条件支持下，常见的疏水装置包括以下几种类型：1.机械型疏水器。
此类疏水性装置的主要原理是借助于蒸汽介质与凝结水存在密度差的客观条件，在凝结水液位发生变化的过程当中带动浮子升降，进而实现阀瓣开启/关闭的切换动作，以实现阻汽排水的目的。
此类疏水器装置过冷度小，不易受到外部温度变化以及工作压力调整的影响，因而运行性能较为稳定。
结合实践应用经验，目前蒸汽管网沿线多建议选型自动浮球式疏水器装置，工作原理简易，性能稳定，重量相对较轻，维修率较低，总体应用效果良好。
2.热动力型疏水器。
此类疏水器装置的工作原理是：考虑到蒸汽以及凝结水在通过一定区间时所表现出的流速以及体积变化有所区别，根据热力学原理在阀片上下产生不同压差，以驱动阀片对阀门进行开/闭切换动作。
相较于机械型疏水性装置而言，此类装置体积更小、重量更轻，在上、下疏水装置中均有良好的适用性，但运行过程中存在工作噪音较大以及使用寿命相对较短的问题，需要进一步改良优化。
3.热静力式疏水器。
此类疏水器的运行原理为凝结水在蒸汽管网内温度的变化波动，过冷度较高，对凝结水的排放温度在60~100℃左右，将其应用于换热设备排水工程中表现出了良好的节能效益，但在蒸汽管网实践中无法彻底规避水击风险，故而较少应用。
因此，针对目前技术条件支持下常见的疏水装置工作原理以及应用特点，建议下疏水且安装空间充足的情况下，优先选用自动浮球式疏水器装置，而对于下疏水且安装空间受限的情况下，则优先选用热动力型疏水器装置。
主蒸汽及疏放水管道施工方案
主蒸汽及疏放水管道施工方案一、引言主蒸汽及疏放水管道的施工是工业领域中至关重要的一环，其施工方案的合理性和可靠性直接影响到设备的安全运行和生产效率。
本文将就主蒸汽及疏放水管道施工方案进行探讨，阐述施工的步骤、技术要点和注意事项，以确保施工质量和安全。
二、施工步骤1. 前期准备在施工前，需要进行详细的方案设计和施工计划制定。
确定好施工的时间节点、人员配备、所需材料和工具，对施工现场进行全面的勘察和评估，确保施工的顺利进行。
2. 管道布置与连接根据设计方案，按照预定的布局，在施工现场进行管道的布置和连接工作。
确保管道的连接牢固、密封完好，避免出现漏水或漏气现象。
3. 管道固定完成管道的布置和连接后，需要对管道进行固定，确保其在使用过程中不会因为振动或外力而移位或变形。
采用合适的支架和固定设施，保证管道的稳定性。
4. 绝热处理主蒸汽管道在运行过程中会受到高温影响，需对管道进行绝热处理，以降低热损失和保护管道。
选择合适的绝热材料和方式，对管道进行绝热包覆。
5. 安全检查施工完成后，需要进行安全检查和试运行，确保管道的安全性和稳定性。
检查管道连接处的密封性和固定性，排除潜在的安全隐患，保障设备的正常运行。
三、施工技术要点1. 材料选择在主蒸汽及疏放水管道的施工中，需选择质量可靠、耐高温、耐腐蚀的材料，确保管道的长期稳定运行。
2. 施工工艺施工人员需要熟练掌握管道连接、固定和绝热等工艺技术，保证施工的准确性和质量。
3. 安全防护施工过程中需做好安全防护工作，佩戴好相关安全装备，遵守安全操作规程，确保施工人员的人身安全。
四、注意事项1. 施工严格按照设计方案进行，不得擅自改动。
2. 施工现场要保持整洁，避免施工材料和设备堆放混乱。
3. 施工过程中需严格遵守施工安全规范，确保施工的安全性。
五、总结主蒸汽及疏放水管道的施工是一项细致而重要的工作，需要施工人员充分认识到施工过程中的风险和关键环节，确保施工的质量和安全。
主蒸汽及疏放水管道施工方案
主蒸汽管道施工方案一、工程概况本工程主蒸汽管道设计参数：设计温度：545C ?设计压力：9.8MPa。
设计依据：？电厂动力管道设计规范？。
管道规格：①273*20、①219*16、①245*18、①194*14、①28*3.管道材质：12Cr1MoVG外网蒸汽管道每隔30米设置一个膨胀弯。
二、主蒸汽管道的安装1、施工工艺管道采用地面组合与直接吊挂相结合的施工方案，施工时根据现场实际情况灵活进行调整，施工时严格执行《电力建设施工技术规范第五部分管道及系统》DL/5190.5-2011.（管道篇）及（焊接篇）的有关规定。
管道采用全氩弧焊打底、电焊盖面的形式施焊。
2、施工程序场地布置--管子及管件清点检查--管道内壁清理吹扫--管道地面组合编号 --支吊架配制安装--管段吊装焊接与热处理--焊口检验--合金管道统光谱复查--管道系统试压一吹扫--验收签证--保温。
3、施工方法1）安装前检查按照设计要求核对管子、管件及阀件的规格、材质和技术参数；管子、管件及阀件的外观检查其表面应无裂纹、气孔、夹渣等缺陷；合金部件的光谱复查及厚度测量。
2）管道下料及坡口加工管道下料及坡口加工应符合《电力建设施工及验收技术规范》（管道篇）及(焊接篇)的要求。
3) 焊接施工焊丝型号应使用R31焊丝，焊条型号为R317焊条。
施焊前被焊材料按规范要求做好焊口的打磨和清洁；在需要提前开孔的仪表接头、疏放水、旁路的管道，在管道组对之前提前开孔、焊接结束。
做好焊口标号及确定施焊人，并做好记录；保证焊条预热、烘干满足使用要求；按照焊接程序和标准进行施焊。
4) 管道组合为了减少高空作业，在现场运输吊装条件允许时，尽可能扩大地面的组合量，组合体的重量和尺寸应与吊装运输机械和施工场地条件相适应；管子对口时，对口处外壁10--15mm范围应打磨干净，管中心折口值满足规范要求；管子内部进行喷砂处理，焊口全部采用氩弧打底的焊接工艺；焊口两侧进行预热处理，预热温度符合要求；焊接过程中两管口用石棉布封堵，防止风从管中穿过而影响预热；管子组合体形成后，两端管口进行临时封堵，并标明标号。
主蒸汽及疏放水管道施工方案
主蒸汽管道施工方案一、工程概况本工程主蒸汽管道设计参数:设计温度：545℃;设计压力:9。
8MPa。
设计依据：«电厂动力管道设计规范»。
管道规格：Φ273＊20、Φ219＊16、Φ245*18、Φ194＊14、Φ28＊3.管道材质：12Cr1MoVG。
外网蒸汽管道每隔30米设置一个膨胀弯。
二、主蒸汽管道的安装1、施工工艺管道采用地面组合与直接吊挂相结合的施工方案，施工时根据现场实际情况灵活进行调整，施工时严格执行《电力建设施工技术规范第五部分管道及系统》DL/5190。
5—2011。
(管道篇）及（焊接篇）的有关规定。
管道采用全氩弧焊打底、电焊盖面的形式施焊。
2、施工程序场地布置--管子及管件清点检查--管道内壁清理吹扫—-管道地面组合编号-—支吊架配制安装-—管段吊装焊接与热处理——焊口检验--合金管道统光谱复查—-管道系统试压—吹扫—-验收签证--保温。
3、施工方法1）安装前检查按照设计要求核对管子、管件及阀件的规格、材质和技术参数;管子、管件及阀件的外观检查其表面应无裂纹、气孔、夹渣等缺陷;合金部件的光谱复查及厚度测量.2）管道下料及坡口加工管道下料及坡口加工应符合《电力建设施工及验收技术规范》（管道篇）及（焊接篇）的要求。
3）焊接施工焊丝型号应使用R31焊丝，焊条型号为R317焊条。
施焊前被焊材料按规范要求做好焊口的打磨和清洁;在需要提前开孔的仪表接头、疏放水、旁路的管道，在管道组对之前提前开孔、焊接结束。
做好焊口标号及确定施焊人，并做好记录；保证焊条预热、烘干满足使用要求;按照焊接程序和标准进行施焊.4）管道组合为了减少高空作业，在现场运输吊装条件允许时，尽可能扩大地面的组合量，组合体的重量和尺寸应与吊装运输机械和施工场地条件相适应;管子对口时，对口处外壁10-—15mm范围应打磨干净，管中心折口值满足规范要求；管子内部进行喷砂处理，焊口全部采用氩弧打底的焊接工艺；焊口两侧进行预热处理，预热温度符合要求；焊接过程中两管口用石棉布封堵，防止风从管中穿过而影响预热；管子组合体形成后，两端管口进行临时封堵,并标明标号。
蒸汽管线正确疏水方案
蒸汽管线正确疏水方案蒸汽输送管道得主要目得就就是将高质量、且可靠得蒸汽输送到用汽设备。
为达到这一目得，我们就必须在恰当得位置设置疏水点,将蒸汽系统中得冷凝水更快,更有效率得排出。
当然,我们不能随心所欲得安装疏水阀,并就此轻易得忘记它们。
我们有着规范得设计准则规定它们应该如何安装。
为了保证疏水阀能正常稳定得工作,我们必须遵守这些规范来选择疏水点。
蒸汽在主管中得流速比在设备中快很多,有时甚至超过30m／s。
此时如果管道中有冷凝水积存，就会被蒸汽快速带起形成水锤,撞击管道壁与阀门,造成设备损坏甚至人身伤害。
因此在设计疏水点得时候也要同样将其列入考虑因素。
接下来得四篇“正确疏水方案”将指导您如何正确与合适得将冷凝水排出蒸汽管道,从而防止系统中产生水锤与空气绑之类得问题。
正确输水方案#1:谨慎选择疏水点位置即使蒸汽输送管道完全笔直,我们也会推荐每隔３0到50米安装一个疏水阀。
在提升管与下降管道得底部也同样需要。
除此之外值得特别注意得就是,在有些冷凝水容易积聚得地方设置一个疏水点能有效防止蒸汽快速将水带起。
在下列情况下需要安装疏水阀：每隔30到５0米蒸汽管线每隔3０到5０米应当设置一个疏水点。
在减压阀与控制阀前段在减压阀与控制阀关闭时,前方管道会积聚冷凝水,因此在它们得前段也应该设置疏水点。
快速得排出冷凝水还能防止冷凝水腐蚀它们得阀座。
当然,在串联得减压阀之间最好也安装疏水阀,这样就可以将减压阀之间得冷凝水排出管道。
在可能长时间关闭得手动阀前段在手动阀前段也同样需要安装疏水阀,当阀长时间关闭后,冷凝水会积存在前方得管道内，当手动打开阀门时，蒸汽会带起冷凝水撞击阀门,造成阀门损坏。
同样得,在蒸汽管道末端设置疏水点能有效提高系统安全性，并提高生产效率。
在提升管或下降管底部在提升管与下降管得底部,冷凝水会由于重力与管道变向原因积聚,因此在这里我们也需要安装疏水阀。
正确输水方案＃2:对蒸汽管道进行正确得支撑如果管道支撑（例如悬勾)间距过大,那之间得部分可能会由于重量自然下垂。
蒸汽管线正确疏水方案
蒸汽管线正确疏水方案蒸汽输送管道的主要目的就是将高质量、且可靠的蒸汽输送到用汽设备。
为达到这一目的，我们就必须在恰当的位置设置疏水点，将蒸汽系统中的冷凝水更快，更有效率的排出。
当然，我们不能随心所欲的安装疏水阀，并就此轻易的忘记它们。
我们有着规范的设计准则规定它们应该如何安装。
为了保证疏水阀能正常稳定的工作，我们必须遵守这些规范来选择疏水点。
蒸汽在主管中的流速比在设备中快很多，有时甚至超过30 m/s。
此时如果管道中有冷凝水积存，就会被蒸汽快速带起形成水锤，撞击管道壁和阀门，造成设备损坏甚至人身伤害。
因此在设计疏水点的时候也要同样将其列入考虑因素。
接下来的四篇“正确疏水方案”将指导您如何正确和合适的将冷凝水排出蒸汽管道，从而防止系统中产生水锤和空气绑之类的问题。
正确输水方案＃1：谨慎选择疏水点位置即使蒸汽输送管道完全笔直，我们也会推荐每隔30到50米安装一个疏水阀。
在提升管和下降管道的底部也同样需要。
除此之外值得特别注意的是，在有些冷凝水容易积聚的地方设置一个疏水点能有效防止蒸汽快速将水带起。
在下列情况下需要安装疏水阀：每隔30到50米蒸汽管线每隔30到50米应当设置一个疏水点。
在减压阀和控制阀前段在减压阀和控制阀关闭时，前方管道会积聚冷凝水，因此在它们的前段也应该设置疏水点。
快速的排出冷凝水还能防止冷凝水腐蚀它们的阀座。
当然，在串联的减压阀之间最好也安装疏水阀，这样就可以将减压阀之间的冷凝水排出管道。
在可能长时间关闭的手动阀前段在手动阀前段也同样需要安装疏水阀，当阀长时间关闭后，冷凝水会积存在前方的管道内，当手动打开阀门时，蒸汽会带起冷凝水撞击阀门，造成阀门损坏。
同样的，在蒸汽管道末端设置疏水点能有效提高系统安全性，并提高生产效率。
在提升管或下降管底部在提升管和下降管的底部，冷凝水会由于重力和管道变向原因积聚，因此在这里我们也需要安装疏水阀。
正确输水方案＃2：对蒸汽管道进行正确的支撑如果管道支撑（例如悬勾）间距过大，那之间的部分可能会由于重量自然下垂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽管线正确疏水方案
蒸汽输送管道的主要目的就是将高质量、且可靠的蒸汽输送到用汽设备。
为达到这一目的，我们就必须在恰当的位置设置疏水点，将蒸汽系统中的冷凝水更快，更有效率的排出。
当然，我们不能随心所欲的安装疏水阀，并就此轻易的忘记它们。
我们有着规范的设计准则规定它们应该如何安装。
为了保证疏水阀能正常稳定的工作，我们必须遵守这些规范来选择疏水点。
蒸汽在主管中的流速比在设备中快很多，有时甚至超过30 m/s。
此时如果管道中有冷凝水积存，就会被蒸汽快速带起形成水锤，撞击管道壁和阀门，造成设备损坏甚至人身伤害。
因此在设计疏水点的时候也要同样将其列入考虑因素。
接下来的四篇“正确疏水方案”将指导您如何正确和合适的将冷凝水排出蒸汽管道，从而防止系统中产生水锤和空气绑之类的问题。
正确输水方案＃1：谨慎选择疏水点位置
即使蒸汽输送管道完全笔直，我们也会推荐每隔30到50米安装一个疏水阀。
在提升管和下降管道的底部也同样需要。
除此之外值得特别注意的是，在有些冷凝水容易积聚的地方设置一个疏水点能有效防止蒸汽快速将水带起。
在下列情况下需要安装疏水阀：
每隔30到50米
蒸汽管线每隔30到50米应当设置一个疏水点。
在减压阀和控制阀前段
在减压阀和控制阀关闭时，前方管道会积聚冷凝水，因此在它们的前段也应该设置疏水点。
快速的排出冷凝水还能防止冷凝水腐蚀它们的阀座。
当然，在串联的减压阀之间最好也安装疏水阀，这样就可以将减压阀之间的冷凝水排出管道。
在可能长时间关闭的手动阀前段
在手动阀前段也同样需要安装疏水阀，当阀长时间关闭后，冷凝水会积存在前方的管道内，当手动打开阀门时，蒸汽会带起冷凝水撞击阀门，造成阀门损坏。
同样的，在蒸汽管道末端设置疏水点能有效提高系统安全性，并提高生产效率。
在提升管和下降管的底部，冷凝水会由于重力和管道变向原因积聚，因此在这里我们也需要安装疏水阀。
正确输水方案＃2：对蒸汽管道进行正确的支撑
如果管道支撑（例如悬勾）间距过大，那之间的部分可能会由于重量自然下垂。
这样即使管道在设计时略带倾斜，冷凝水仍然会积聚起来，所以，我们应该：
∙在适当的间距下设置管架，并且
∙管道下倾比不小于1:100
当使用屋顶作为基准时需要特别注意，有些建筑的屋顶会故意设计成略带倾斜，如果以此作为参照设计倾斜的蒸汽管道可能使其实际仍然是水平的。
管道没有支撑时
当管道没有合理的支撑时，支撑间会下垂导致冷凝水积存。
当管道水平安装时
管道不应完全水平，这样会导致冷凝水无法随重力流到下一个疏水点。
管道略微倾斜才是正确的安装方法
蒸汽管道应略有倾斜，倾斜比不小于1:100
正确输水方案＃3：合理设计集水井
除应用在加热工艺外，疏水阀连接口径一般都在15mm到25mm之间。
小口径的蒸汽管道可以直连一个疏水阀进行排水。
但在大多情况下，由于蒸汽管道较大，直连一个小口径的疏水阀可能使冷凝水被蒸
汽快速带走而不容易流入疏水管道。
所以此时需要我们需要设置一个口径适当的集水井（或称为集水口），来帮助收集和排出管道中的冷凝水。
我们可以在下表中查到集水井的推荐尺寸。
另外，疏水阀前段管道入口应该高于集水井底部大约50到100mm，这样能防止杂质和水垢进入疏水阀。
在集水井的底部还应该安装一个排污阀方便将杂质排出。
集水井推荐尺寸
蒸汽管道直径集水井直径
集水井深度（快速启动）
50 mm50 mm700 mm
100 mm100 mm700 mm
250 mm150 mm700 mm
500 mm250 mm750 mm
当设计集水井时也要充分考虑到它的体积，由于它还能在运行间歇时担任缓冲的角色，迅速收集暖管的和阀前积存的冷凝水，因此集水井对于系统的快速启动也起着很大的作用。
集水井的不正确配置
设计合理的集水井（集水口）尺寸，并将集水井连接在管道底部，让冷凝水能平稳的流出。
集水井正确配置
集水井（集水口）的四个重要参数：直径；深度；连接管高度；接连位置。
正确输水方案＃4：排出蒸汽管道末端的冷凝水和空气
将蒸汽输送管道末端的空气排出能使系统启动速度加快。
将空气从蒸汽管道中排除
为防止空气在蒸汽管道中无法排出形成空气绑，我们还需要在蒸汽管线上安装排空气阀。
蒸汽管道末端和管线一样，需要设置集水井帮助汇集冷凝水及排出杂质。
蒸汽管线末端安装疏水阀
在蒸汽管线末端设置集水井有利于将冷凝水汇集，并平稳的排出系统。
概括来说，有效排出系统中的冷凝水应该至少具备以下几点：
∙正确选择疏水点位置
∙为蒸汽关系设置合理的支撑
∙配置尺寸大小适当的集水井，帮助冷凝水平稳的排出系统
∙在管道末端正确的配置阀门，排出积聚的冷凝水和空气
在配置蒸汽管道时首先要保证的就是系统的安全运行，如果您在任何地方有所疑问，请联系诸如TLV 公司之类的蒸汽专家为您咨询。
