500KW柴油发电机组技术附件
500kw上柴动力柴油发电机组技术参数
500kw上柴动力柴油发电机组技术参数500kw上柴动力柴油发电机组是一种高效的发电设备，具有广泛的应用领域。
它主要由柴油机、发电机和控制系统组成，以柴油为燃料驱动，通过燃烧产生的能量转化为电能。
该发电机组的核心部件是柴油机，它采用上柴动力生产的高性能柴油机，具有优异的动力输出和燃烧效率。
柴油机在工作过程中，通过燃油喷射和气缸内压力的作用，将燃油和空气混合，通过压缩燃烧产生高温高压气体，并将其转化为机械能驱动发电机转子旋转。
柴油机具有启动快速、运行稳定的特点，适用于各种环境条件下的发电需求。
发电机是发电机组中另一个重要的组成部分，它通过转子旋转产生电能。
该发电机组采用大功率发电机，输出功率达到500kw。
发电机的核心部件是转子和定子，在转子中通过磁场感应原理产生电能，然后通过电线传输到外部供电系统。
发电机具有高压稳定的输出特性，能够满足各种电力负荷的需求。
控制系统是500kw上柴动力柴油发电机组的重要组成部分，它能够实现对发电机组的自动控制和保护。
控制系统包括自动启动系统、自动切换系统和电气保护系统。
自动启动系统能够根据电力需求和电网状态自动启动发电机组，保证电力供应的连续性。
自动切换系统能够在主电源故障时，自动将发电机组切换为备用电源，确保电力供应的稳定性。
电气保护系统能够对发电机组进行电流、电压、频率等参数的监测和保护，防止发生过载和短路等故障。
500kw上柴动力柴油发电机组具有多种应用领域。
它可以作为主要电源用于工业、商业和民用建筑等场所的电力供应。
在工业领域，它可以驱动大型设备和机械设施，满足生产和运行的电能需求。
在商业领域，它可以作为商场、酒店和办公楼等场所的备用电源，保证电力供应的可靠性。
在民用建筑中，它可以为住宅小区和别墅提供持续的电力支持，确保生活的便利性和舒适性。
总结而言，500kw上柴动力柴油发电机组是一种高效、稳定的发电设备，具有广泛的应用领域。
它通过柴油机的燃烧和发电机的转动，将燃油能量转化为电能，满足各种电力负荷的需求。

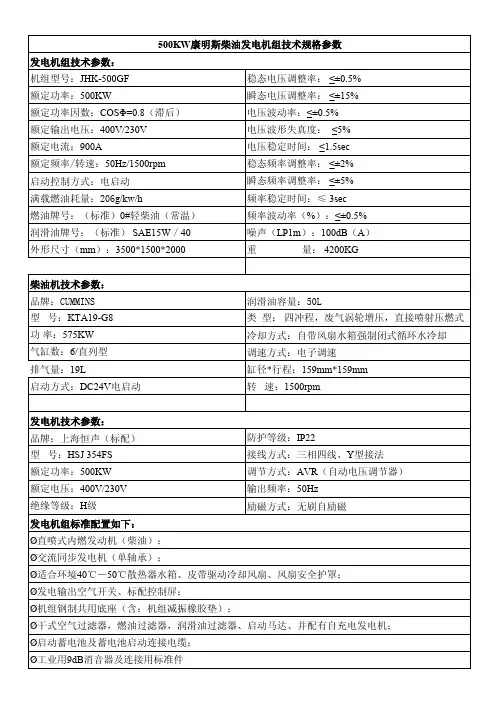

500KW康明斯柴油发电机组技术规格参数发电机组技术参数
电压稳定时间： ≤1.5sec
额定频率/转速：50Hz/1500rpm
稳态频率调整率： ≤±2%
启动控制方式：电启动
瞬态频率调整率： ≤±5%
满载燃油耗量：206g/kw/h
频率稳定时间：≤ 3sec
燃油牌号：（标准）0#轻柴油（常温）
频率波动率（%）：≤±0.5%
润滑油牌号：（标准） SAE15W／40
Ø适合环境40℃－50℃散热器水箱、皮带驱动冷却风扇、风扇安全护罩；
Ø发电输出空气开关、标配控制屏；
Ø机组钢制共用底座（含：机组减振橡胶垫）；
Ø干式空气过滤器，燃油过滤器，润滑油过滤器、启动马达、并配有自充电发电机；
Ø启动蓄电池及蓄电池启动连接电缆；
Ø工业用9dB消音器及连接用标准件
Ø随机资料：柴油机及发电机原厂技术文件、发电机组说明书、测试报告等。
500KW康明斯柴油发电机组技术格参数
发电机组技术参数：
机组型号：JHK-500GF
稳态电压调整率： ≤±0.5%
额定功率：500KW
瞬态电压调整率： ≤±15%
额定功率因数：COSΦ=0.8（滞后）
电压波动率：≤±0.5%
额定输出电压：400V/230V
电压波形失真度： ≤5%
额定电流：900A
由于产品质量问题实行免费维修或换件，终身有偿服务！
（易损件、常用件、人为损坏、疏忽保养等均不在保修范围内）
如因原厂调整则以原厂保固条例执行！
执行标准：
质量管理体系ISO9001
行业执行标准GB/T2820.1997
配送方式：
上门自提、专车送货、汽车配载等
自选配件（费用另计）： Ø机油、柴油、水套、防冷凝加热器
--500KW柴油发电机组技术参数
500KW柴油发电机组技术参数品牌规格型号：星光牌柴油发电机组整机技术参数机组在一定的三相对称负载下，在其中一相上再加25％额定相功率的电阻性负载，但该相的总负载电流不超过额定值时，能正常工作；线电压的最大（或最小值与三相电压平均值差不超过三相电压平均值的5％）。
机组的空载电压整定范围不小于95％－105％额定电压。
机组电压和频率的电气指标下不超过表的规定值机组无故障运行间隔不小于1500h。
机组具有高强度公共底盘，底盘上有吊耳，机组重心在吊耳中间，便于起吊和汽车载运。
推选方案一：无动WD269TAD50推选方案二：上海帕欧NT12V135ZLDW上海科浦TFW2-450-4电机性能简介短路特征；发电机突然短路时，发电机负励磁机固有特性使用发电机约3倍额定电流的持续短路电流，允许短路电流持续时间为3S。
强励特征：发电机由于结构上的特点，特别付励磁机的设置，在负载增加的瞬间会出现正反馈的复励过程。
工作方式：发电机在空载额定电压时，加上相当于25％额定功率的三相对称负载（功能因数conФ＝0.8滞后），然后在任相上再加25％额定功率的电阻负载，能够长期工作，此时，三相线电压中的最大值（最小值）与三相线电压平均值之差不超过三相线电压平均值的5％。
过载能力：发电机能在热态下过载10％，运行1h，而无过热损坏。
短时过电流：发电机能承受功率因数为0.5（滞后）、150％额定电流，历时2min，而不发生有害变形。
超速：发电机在空载状态下允许承受120％额定转速，历时2mni。
振动：发电机的振动符合国际GB10068.2的规定。
突然短路：发电机人工承受空载额定电压下的冲击短路电流，历时3S而不发生损坏及有害变形。
波形：发电机未额定电压和额定频率时的空载线电压踊形正弦性几率不超过5％。
其线电压的电话谐波因素（THF）不大于5％。
绝缘等级：发电机的定子、转子及励磁机采用H级绝缘。
配套附件1、启动蓄电池（两只）。
2、机组随机专用工具1套。
550kw玉柴柴油发电机组型号技术参数
550kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ550YC
机组功率（kw）550最大输出电流（A）990
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)195
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）3600*1500*1900重量（kg）3800
550kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC6TD900-D31
柴油机品牌广西玉柴柴油机功率（kw）665
冷却方式闭式水冷却启动方式24V直流电启动
气缸数6缸径行程（mm）152*180
气缸排列方式直列供油方式直喷
550kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-550
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。
500KW应急柴油发电机组及其控制设备
组成。
2.1 柴油机
机组选用重庆康明斯生产的 KTAA19-G6A 型四冲程、增压中冷型、闭式循环
水冷发动机。添加的附件见供货说明。
型号：
KTAA19-G6A
输出功率 KW：
570
额定转速 r/min：
1500
类型：
直六、四冲程
燃油系统：
柴油、PT 泵
调速器：
电子(GAC)
缸径*冲程 mm：
159*159
额定功率 KW：
580（比通常使用选大一个级别）
额定功率因数 cos¢：
0.8（滞后）
额定转速 r/min：
1500
额定电流 A：
920
绝缘等级，定子/转子： H/H
相数：
三相
工作制式：
连续工作（S1）
励磁方式：
无刷励磁
效率：
94.8%
2.3 控制系统：控制系统由柴油发电机控制系统、自动启动系统+ATS 系统（自
YD/T520-2007《通讯专用柴油发动机组标准》
1.2 机组的技术数据：
技术参数
Technical Parameter
1、柴油发电机组技术参数 Diesel Genset Technical Parameter
机组型号 (Model)
M-C688
机组额定功率/备用功率 (Rated power/standby power)
(Overall dimension)
机组重量 (Weight)
4950kg
2、柴油机技术参数(Diesel engine Technical Parameter)
柴油机型号 (Model)
KTAA19-G6A
500kVA柴油发电机组技术协议(威尔信)
7.8 机组的可靠性：机组在 10 年内使用时间或累计运行时间不超过大修期，平均无故障
额定负载的 25％，过载能力最大达到 110％；
7.14 机组颜色：
7.15 机组技术参数：
序 名称
号
1
备用功率
2
常用功率
3 柴 最大输出电流(A) 油
4 发 工作环境温度
5 电 功率因数
6 机 外形尺寸 L×W×H 组
7
机组重量(Kg)
8
防音箱尺寸 L×W×H
9
防音型机组重量(Kg)
主要参数 P550E3 550KVA/440KW 500KVA/400KW
中国江苏国际经济技术合作公司
低噪音型柴油发电机组
技术协议
买方：中国江苏国际经济技术合作公司 卖方：乐维工程有限公司
2010 年 06 月 07 日
1
技术协议
1 总则
1.1 本技术协议仅限于中国江苏国际经济技术合作公司（以下简称买方）第 201003-1200# 采购计划，柴油发动机组采购部分。
1.2 本技术协议提出的是最低要求，并未对一切技术细节做出规定，也未充分引用有关 规范和标准条文，乐维工程有限公司（以下简称卖方）应保证提供符合国家现行有 效标准、规范和本要求的优质产品及服务。
3.1.1 安装地点： 室外 3.1.2 日均温度：24℃～29℃ 3.1.3 日照强度： 3.1.4 相对湿度： 60％ 3.1.5 海拔高度：≤1000m 3.2 基本技术参数 3.2.1 额定工作电压：380V/220V 3.2.2 额定频率：50Hz
500KW康明斯柴油发电机组技术参数
500KW康明斯柴油发电机组技术参数
500KW柴油发电机组技术参数
一、发电机组主要参数
机组型号：500GF
常用功率：500KW
额定电压：400V
额定电流：902A
额定频率：50Hz
额定功率因素：COS=0.8（滞后）
稳态电压调整率：≤1%
瞬态电压调整率：-15%~ +20%
电压稳定时间：≤1.5sec
电压波动率：≤1.0%
稳态频率调整率：≤3%
瞬态频率调整率：≤±10%
频率稳定时间：3sec
频率波动率：≤1%
满载燃油耗量：200g/kw/h
外形尺寸（mm）：3650*1570*1952
重量：4500KG
1、柴油机主要参数
品牌：康明斯
产地：重庆
柴油机型号：KTA19-G3
类型：四冲程，废气涡轮增压，直接喷射压燃式
气缸数：6缸
冷却方式：水冷
排列型式：直列
转速：1500r/min
启动方式：DC24V
2、发电机主要参数
发电机品牌：英格
产地：无锡
发电机型号：EG-500KW
类型：无刷（A VR自动调压）
相数接法：三相四线
绝缘等级：H级
二、机组组成部分
1）柴油机
2）发电机
3）控制屏
三、控制屏
该控制屏为普通一体式控制屏。
并带有电压、电流、频率、水温、油压显示，柴油机具有高水温、低油压、超速、停机保护等功能。
四、随机附件：
波纹管、弯管、消声器、电瓶及连接线、减震垫、资料各壹套。
500kw柴油发电机组技术规格参数
500kw柴油发电机组技术规格参数柴油发电机组是一种常见的发电设备，它能够将柴油燃料转化为电能。
在选择柴油发电机组时，了解其技术规格参数是非常重要的。
下面将介绍一台500kw柴油发电机组的技术规格参数。
1. 额定功率：500kw柴油发电机组的额定功率是指其能够持续输出的功率。
在这个规格参数中，500kw表示该发电机组的额定功率为500千瓦。
2. 额定电压：400/230V发电机组的额定电压是指其输出电压的标准值。
在这个规格参数中，400/230V表示该发电机组的额定电压为400伏特的三相电和230伏特的单相电。
3. 频率：50Hz发电机组的频率是指其输出电力的交流频率。
在这个规格参数中，50Hz表示该发电机组的频率为50赫兹。
4. 发动机型号：ABC123柴油发电机组的发动机是其核心部件，负责驱动发电机产生电力。
在这个规格参数中，ABC123表示该发电机组所采用的发动机型号。
5. 发动机类型：柴油机发动机类型是指发动机所采用的燃料类型。
在这个规格参数中，柴油机表示该发电机组的发动机采用柴油作为燃料。
6. 缸数：6发动机的缸数是指其内部活塞的数量。
在这个规格参数中，6表示该发动机具有6个缸。
7. 排量：12L发动机的排量是指其活塞在一个循环中从上死点到下死点的移动所排出的气体容积。
在这个规格参数中，12L表示该发动机的排量为12升。
8. 燃油消耗率：≤200g/kw.h燃油消耗率是指单位发电功率所消耗的燃油量。
在这个规格参数中，≤200g/kw.h表示该发电机组的燃油消耗率不超过200克每千瓦时。
9. 额定电流：902A发电机组的额定电流是指在额定负载下所需的电流大小。
在这个规格参数中，902A表示该发电机组的额定电流为902安培。
10. 负载类型：三相四线负载类型是指发电机组所能够供电的负载种类。
在这个规格参数中，三相四线表示该发电机组能够供电三相四线的负载。
11. 噪音水平：＜75dB(A) @ 7m噪音水平是指发电机组工作时产生的噪音大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500KW柴油发电机组技术附件
一、基本要求
1、功率要求：常用功率≥500KW，柴油发电机组。
2、配置要求：柴油机为无锡万迪WD287TAD56；发电机为上海领驭KHI500-14单支点电机。
自动化控制屏为洛阳星光FDKZ8500,不含ATS开关。
自动充电模块为凯讯KB6A。
自动恒温水套加热器为洛阳星光2KW*2个
启动电瓶及连线1套；消音器1套；标准备件箱1套；油箱1个；技术资料1套。
3、服务要求：
提供操作人员现场操作培训；
提供一小时紧急事件反应及8小时到达现场处理的承诺；
提供一年或更多的免费质量保证期；
提供两年(或300小时)所需或更多的常用备品备件；
本机组须有防震功能；
包安装、调式（交钥匙工程）。
4、质量要求：符合或超越下列国家或国际标准
GB/T2820 往复式内燃机驱动的交流发电机组
IS08528 往复式内燃交流发电机组
IS03046 往复式内燃机
BS5514 往复式内燃机规范.性能
二、参数要求
1、基本要求
输出电压：三相四线交流输出，400V/230V，50HZ，0.8PF（滞后）
稳态电压偏差：≤±1%；
稳态频率偏差：≤±0.5%；
瞬态电压偏差范围：≤+20%，≤-15%；
瞬态频率偏差范围：≤+10%，≤-7%；
电压恢复时间：≤1S（电压±3%）；
频率恢复时间：≤3S；
上述参数要求应提供发电机组的出厂检测报告，部分参数应提供现场试机报告。
三、功能要求
1、控制功能基本要求：
·本地手动/自动启动、停机
·紧急停机控制
·盘车自动控制
·柴油机转速控制
·发电机频率控制
·发电机电压控制
2、保护功能基本要求：
·润滑油压过低报警/停机
·冷却液温度过高报警/停机
·柴油机超速停机
·柴油机转速信号丢失停机
·柴油机启动失败和盘车失败停机
·蓄电池电压过低/过高报警
3、显示功能基本要求：
·发电机输出交流相电压
·发电机输出交流线电压
·发电机输出交流线电流
·发电机输出交流频率
·柴油机转速
·柴油机润滑油压
·柴油机冷却水温
·蓄电池电压
·发电机组运行纪录
·显示屏上图形显示相应的报警指示
·公共报警灯显示报警故障和停机故障
四、配套附件
1、排气系统：排气弯头、波纹管、消音器、烟管（机房内）等；
2、供油系统：油箱（满足机组8小时使用）、连接油管等；
3、启动系统：12V，高性能铅酸蓄电池；市电均浮充充电器；
4、其它：专用维护工具、随机文件等。
五、提供500KW柴油发电机房噪音治理平，剖面图。
