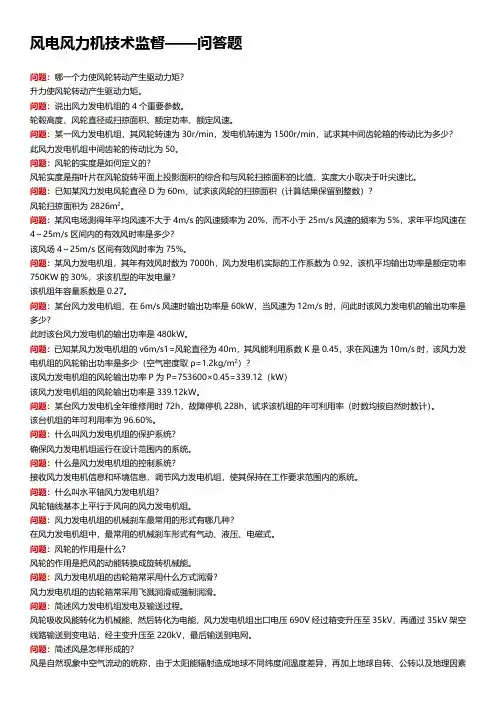

风电风力机技术监督-问答题
风电风力机技术监督——问答题问题：哪一个力使风轮转动产生驱动力矩？升力使风轮转动产生驱动力矩。
问题：说出风力发电机组的4个重要参数。
轮毂高度、风轮直径或扫掠面积、额定功率、额定风速。
问题：某一风力发电机组，其风轮转速为30r/min，发电机转速为1500r/min，试求其中间齿轮箱的传动比为多少？此风力发电机组中间齿轮的传动比为50。
问题：风轮的实度是如何定义的？风轮实度是指叶片在风轮旋转平面上投影面积的综合和与风轮扫掠面积的比值，实度大小取决于叶尖速比。
问题：已知某风力发电风轮直径D为60m，试求该风轮的扫掠面积（计算结果保留到整数）？风轮扫掠面积为2826m2。
问题：某风电场测得年平均风速不大于4m/s的风速频率为20%，而不小于25m/s风速的频率为5%，求年平均风速在4～25m/s区间内的有效风时率是多少？该风场4～25m/s区间有效风时率为75%。
问题：某风力发电机组，其年有效风时数为7000h，风力发电机实际的工作系数为0.92，该机平均输出功率是额定功率750KW的30%，求该机型的年发电量？该机组年容量系数是0.27。
问题：某台风力发电机组，在6m/s风速时输出功率是60kW，当风速为12m/s时，问此时该风力发电机的输出功率是多少？此时该台风力发电机的输出功率是480kW。
问题：已知某风力发电机组的v6m/s1=风轮直径为40m，其风能利用系数K是0.45，求在风速为10m/s时，该风力发电机组的风轮输出功率是多少（空气密度取ρ=1.2kg/m2）？该风力发电机组的风轮输出功率P为P=753600×0.45=339.12（kW）该风力发电机组的风轮输出功率是339.12kW。
问题：某台风力发电机全年维修用时72h，故障停机228h，试求该机组的年可利用率（时数均按自然时数计）。
该台机组的年可利用率为96.60%。
问题：什么叫风力发电机组的保护系统？确保风力发电机组运行在设计范围内的系统。
风力发电功率和叶尖速比
二■凤轮机的功率及风陡利用系数（・）穿过风轮桨叶扫掠面的风能设：V——风速（指未扰动气流的流速），米/秒；D—风轮直径，米；A——风轮叶片扫掠面枳，米2 ；p—空气密度，千克/米'。
则单位时间内穿过风轮扫掠面积的动能，即功率PA（见图5 — 2）为:图5-2凤轮扫掠面1\ = jA- 千克•米2/秒' （5-1）（二）风能利用系数Cp风能利用系数Cp_ 单位时间内转变为风轮机械能的风惜一单位时问内穿过风轮桨叶扌j掠啲八的全部风能_ 风轮的输出功率一输入风轮面内的功率=—=——-——"一2）风能利用系数是衣征风轮机效率的重要参数•它表明风轮机从风中获得的有用能駅的比例•根据贝茨理论•风能利用系数的最大值为0.593。
关丁贝茨最大值的推导见本章第七节。
水平轴风轮机的C.-0. 2〜0. 5.垂直轴风轮机的C p = 0. 3〜0. 4。
风能利用系数又称功率系数。
(三)风轮的功率风轮的功率即指转变为机械能的功率P=Ca・少人・/ <5-3)由式(5 — 1)和(5 — 3)可以看出*1.当》=常数.pHiye即当凤速•定时.风轮的功率和风轮苴径的平方成正比)"2.当D=常数即当风轮苴径固定时.风轮的功率和风速的立方成正比)"3.当风轮直径、风速不变时，风轮的功率与G，成正比。
4.风轮功率和风轮叶片数无关•但与空气密度成正比。
三、凤轮机的叶尖速比(髙速性系数)在风速为Y时r风轮叶片尖端的线速度与该风速之比称为风轮的高速性系数「高速性系数可表示为：式中入——髙速性系数；3——凤轮在凤速V时的旋转角速度.0,-^1.弧度・秒"；0()——风轮叶片尖处的线速度•弧度・秒'•米；n——转速.转丿分。
所以匸誑TL礬“(5-4)v 30 v由此可知.高速性系数是反映在定风速下风轮转速高低的参数。
高速性系数又称叶尖速比TSR。
四、风轮机的转矩系数风轮的功塞也可以用风轮的转矩与其旋转角速度的乘积来衷示.即P=M • o>式中M——转矩•千克•米；3——旋转角速度.弧度•秒=已知风轮的功率p=寻pD2/・C P所以P —M •(u=-^-pI)2 v1• C5,1 对于某-风轮来说•只是在入为某一数值•即九时•才达到最大G值（（・：“）•如图5 — 3所示■在入工為时・Cp值下降a或则定义称为转矩系数侧M=C M - （fRAv1 2 3）.即当风轮尺寸（R）固定时，在一定风速下心是一个反映转矩大小的系数。
风能利用系数与叶尖速比和桨距角的函数
风能利用系数是评价风力发电机性能的重要指标之一。
在设计风力发电机的过程中，需要综合考虑多个因素，其中包括叶尖速比和桨距角。
这两个参数都对风能利用系数有着重要的影响，下面我们将分析它们与风能利用系数之间的函数关系。
一、叶尖速比的影响叶尖速比是风力发电机叶片末端的线速度与风速之比。
通常情况下，叶尖速比的取值范围在5-9之间。
而叶尖速比对风能利用系数的影响是非常显著的。
当叶尖速比过大时，风力发电机叶片的阻力将会增大，从而导致风能利用系数下降。
而叶尖速比过小时，叶片的转动效率也会下降，同样会导致风能利用系数的降低。
叶尖速比与风能利用系数的函数关系可以用一个类似抛物线的曲线来描述。
随着叶尖速比的增加，风能利用系数先增加后减小，存在一个最大值点。
二、桨距角的影响桨距角是指风力发电机叶片相对于风向的角度。
它对风能利用系数也有着重要的影响。
当桨距角过小时，叶片受风面积减小，受风面积受风能利用系数也会下降。
而当桨距角过大时，叶片的承受风压面积增大，同样会导致风能利用系数的减小。
桨距角与风能利用系数也呈现出类似抛物线的函数关系。
三、风能利用系数的函数关系根据叶尖速比和桨距角对风能利用系数的影响，可以得出风能利用系数与叶尖速比和桨距角之间具有函数关系。
在实际的工程设计中，通常需要对叶尖速比和桨距角进行综合考虑，通过数值模拟和实验验证，得出最佳的风能利用系数对应的叶尖速比和桨距角。
四、结语风能利用系数与叶尖速比和桨距角之间的函数关系是风力发电机设计中一个重要的研究课题。
通过合理地选择叶尖速比和桨距角，并综合考虑风动力特性、结构强度和材料成本等多个因素，可以提高风力发电机的发电效率和经济性。
希望未来能够进一步深入研究风能利用系数与叶尖速比和桨距角之间的函数关系，为风力发电行业的发展做出更大的贡献。
风力发电作为清洁能源发电的重要来源，其发电效率和经济性一直备受关注。
在风力发电机的设计和运行中，风能利用系数作为衡量风力发电机性能的重要指标之一，对于提高风力发电机的发电效率具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尖速比对风力发电机发电效率的影响
摘要：本文采用实验和数值分析相结合的方法，针对影响风力发电机输出性能的尖速比因素进行研究，通过尖速比的变化对风力发电机的输出功率、电流、电压以及风能利用系数的影响分析，找到了尖速比对风力发电机的输出功率、电流、电压以及风能利用系数影响程度，为设计或制造提供参考。
关键词：风力发电机；尖速比；发电效率；影响
The influence of tip speed ratio on the wind turbine power generation efficiency
GaoFeng，Inner Mongolia Energy Investment Group New Energy Co.，Ltd，010020
Abstract
This paper adopts the method of combining experimental and numerical analysis，conducts the research in view of tip speed ratio influence factors of the wind generator output performance，by changing the tip speed ratio of wind turbine output power，current，voltage and the influence coefficient of utilization of wind energy analysis，found the tip speed ratio of wind generator output power，current and voltage and the wind energy utilization coefficient influence，provides the reference for the design and manufacturing.
Key words：wind power generator；tip speed ratio；power efficiency；influence
引言
风能是可再生能源中发展最快的清洁能源，也是最具有大规模开发和商业化发展前景的发电方式。
风力发电机组的规模化发展是风能利用的主要形式。
风电场场址一般选在风力资源丰富的地区，主要是偏僻的山区以及东部沿海地区，场址地区环境条件十分恶劣，风速在大范围内随机发生变化，风电机组在一些地区还要时常受飓风的侵袭，会对风电机组产生很大的冲击。
叶尖速比是用来表述风电机特性的一个十分重要的参数。
它等于叶片顶端的速度（圆周速度）除以风接触叶片之前很远距离上的速度；叶片越长，或者叶片转速越快，同风速下的叶尖速比就越大。
针对风轮与发电机的匹配性的研究也就是考虑小型风力发电机最优输出特性[1-3]。
本文采用400W永磁直驱小型风力发电机为实验对象，分析尖速比对风力发电机输出功率、电流、电压、风能利用系数的影响。
1.功率输出分析
同一个叶片在不同的风速下其功率变化规律如图1。
（a）一号电机4号叶片
（b）四号电机5号叶片
图1 风力发电机功率曲线图
Fig.1 Wind turbine power curve
由上图可知，随着风速的增大风轮的功率也随着增大，当尖速比增加时，功率先增加后减小，从图上可看出最佳尖速比在6到7之间。
下面来分析在不同风叶片上功率的变化曲线（图2），分析功率与尖速比的关系。
（a）7m/s不同风轮输出功率
（b）9m/s不同风轮输出功率
图2 不同风轮输出功率曲线图
Fig.2 Different wind turbine output power curve
由图1和2可以得出风轮输出功率P随尖速比的增大而增大，当达到最大值后输出功率随转速的增大而有下降的趋势，最佳尖速比是7。
2.电流分析
为了充分分析电流和风速的关系及电流和尖速比的关系，电流是否与叶片和电机有关系，因此由实验数据可得图3。
（a）一号电机4号叶片
（b）一号电机5号叶片
（c）四号电机4号叶片
（d）四号电机5号叶片
图3 风力发电机电流曲线图
Fig.3 Wind turbine current curve
从图3可以看出，风速不同时，风速大的其起始电流也大，风速小的则起始风速小。
由此可知，风力发电机输出电流与通过风轮的风速成正比关系。
由图（b）和（d）可知，当风速为10m/s时，一号电机五号叶片的电流最大为8.5A，而四号电机五号叶片电流最大为 4.6A。
则可知风力发电机的电流与电机有关，不同电机其输出功率不同。
当电机为一号电机时最大电流对应的尖速比为5.5，当电机为四号电机是最大电流对应的尖速比为4.5。
验证了最大电流输出对应的尖速比与叶片无关只与发电机的种类有关[4]。
3.电压分析
分析电压与风速的关系和电压与尖速比的关系，分析电压与叶片有关还是与电机有关，见图4。
（a）一号电机4号叶片
（b）一号电机5号叶片
（c）四号电机4号叶片
（d）四号电机5号叶片
图4 风力发电机电压曲线图
Fig.4 Wind generator voltage curves。
