初三物理专训高低温挡位的计算题及答案
初中物理专训：多挡位电热器的计算由公式P ＝U 2R可知，电热器的电阻越小，其功率越大，挡位越高。
(1)对于并联电路来说，接入的电阻个数越多，挡位越高。
对于串联电路来说，接入的电阻个数越多，挡位越低。
(2)电热器的总功率等于每个电阻丝的功率之和。
并联型多挡位1．【中考·广东】如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S 0。
该饮水机的部分参数已知：额定电压为220 V ，加热时的总功率为880 W ，保温时的功率为40 W ，R 1、R 2为加热电阻丝。
假设它们的阻值不变，计算结果若不能整除，保留一位小数，求：(1)当S 和S 0闭合时，饮水机处在什么状态？此时电路的总电流是多大？(2)在加热状态下，电阻丝R 1、R 2的阻值为多少？(3)傍晚用电高峰期，若实际电压只有200 V 时，饮水机加热的实际总功率是多大？(第1题图)2．【中考·泰安】如图所示是某型号电压力锅工作电路简图，下表是其部分参数。
接通电路后，开关S 自动与触点a 、b 接通，1挡加热器开始加热。
当锅内混合物质温度达到102 ℃时，开关S 自动与a 、b 断开，并与触点c 接通，2挡加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。
现将质量为2.0 kg ，初温为36 ℃的混合物质放入压力锅中，接通电路使其正常工作20 min 。
假设加热器产生的热量全部被混合物质吸收，混合物质的比热容为c ＝4.0×103J/(kg·℃)。
求：(1)R 1、R 2的阻值。
(2)电压力锅加热多少s 后开始保压？(3)电压力锅最后2 min 内消耗的电能。
(第2题图)串联型多挡位3．【中考·重庆A 】小明家的电饭锅的额定电压为220 V ，“煮饭”时额定功率为1 210 W ，简化电路如图甲所示，S 1为温控开关，发热电阻R 1与R 2的阻值不随温度变化，电阻R 2在“保温”状态与“煮饭”状态的功率之比为1∶16，求：(1)正常“煮饭”状态，通过电饭锅的电流为多少安？(2)电阻R1的阻值为多少欧？(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图乙所示)指示灯每闪烁4次所用的时间为48 s。
则R2两端的实际电压为多少伏？(第3题图)4.【中考·苏州】如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表。
[水的比热容为4.2×103J/(kg·℃)](1)开关S跳至________触点位置时，热水器进入保温状态。
水箱内装满水时，水的质量为________kg。
(2)R2的阻值为多大？(3)水箱中装满初温为25 ℃的水，加热使温度升高到55 ℃，水需要吸收多少热量？(4)在上述加热状态下，热水器正常工作35 min需消耗多少电能？加热效率是多少？(第4题图)混合型多挡位5．【中考·重庆B】小亮家新装了一台智能电热马桶盖，他查阅使用说明书发现便座加热电路有高、中、低三挡并可手动调节，其额定电压为220 V，低温挡、中温挡的额定功率分别为22 W和44 W。
利用所学知识他设计了一个等效电路图，如图所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b。
当它接入家庭电路中正常工作时：(1)低温挡加热的电流多大？(2)中温挡加热5 h，消耗多少度电？(3)高温挡加热的额定功率是多少瓦？(第5题图)6．【中考·南平】如图甲所示是某型号电热加湿器的原理图，如表为其部分技术参数。
R1、R2为发热电阻，且R2＝3R1，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的转换(低挡为小功率加热，高挡为大功率加热)。
(第6题图)(1)加湿器需在高挡加热，开关S应旋转至触点________(填“1、2”“2、3”或“3、4”)位置；(2)电阻R1的阻值；(3)加湿器处于低挡位置时的发热功率；(4)如图乙所示是某次使用加湿器工作30 min的图象，请计算加湿器消耗的总电能。
滑动变阻器调挡位7．【中考·临沂】一种家用调温式电熨斗，工作过程中电源电压恒为220 V，电熨斗金属底板质量为500 g。
如图是它的工作电路，发热部分由调温电阻R和定值电阻R0组成(电阻值均不受温度影响)。
调温电阻最大阻值为110 Ω，预热时电熨斗以最大功率正常工作100 s可使金属底板的温度由20 ℃升高到220 ℃[金属底板的比热容为0.44×103J/(kg·℃)，假设电熨斗发热体放出的热量全部被金属底板吸收]，则：(1)预热时金属底板吸收的热量是多少？(2)电熨斗的最大功率是多少？(3)定值电阻R0的阻值是多大？(4)电熨斗调温过程中，电路中的最小电流是多少？(第7题图)答案1．解：(1)当开关S 、S 0闭合时，两电阻并联，电路中的总电阻最小，由P ＝U 2R 可知电热饮水机功率最大，处于加热状态。
此时电路的总电流I ＝P 加热U ＝880 W220 V＝4A 。
(2)饮水机保温时电路为R 2的简单电路， 电阻R 2＝U 2P 保温＝（220 V ）240 W＝1 210 Ω。
饮水机加热时两电阻并联，电阻R 1＝U 2P 1＝（220 V ）2880 W －40 W≈57.6 Ω。
(3)R 1和R 2并联的总电阻R ＝U 2/P 加热＝(220 V)2/880 W ＝55 Ω，当电路两端电压为200 V 时，饮水机在加热状态的实际功率P 加热′＝U 实2R ＝（200 V ）255 Ω≈727.3 W。
2．解：(1)开关S 与触点a 、b 接通时，R 1与R 2并联，电饭锅处于1挡加热状态；开关S 自动与a 、b 断开并与触点c 接通时，电路为R 2的简单电路，电饭锅处于2挡加热状态。
1挡加热时，R 1消耗的电功率：P 1＝P 加热1﹣P加热2＝550 W －110 W ＝440 W ，R 1、R 2的阻值分别为：R 1＝U 2P 1＝（220）2440 W ＝110 Ω，R 2＝U 2P 加热2＝（220 V ）2110 W＝440 Ω；(2)当锅内混合物质温度达到102 ℃时，开始保压，混合物质温度升高到102 ℃时所吸收的热量：Q 吸＝cm (t －t 0)＝4.0×103J/(kg·℃)×2 kg×(102 ℃－36 ℃)＝5.28×105J ，因加热器产生的热量全部被混合物质吸收，从加热到保压的时间：t ′＝Q 吸P 加热1＝5.28×105 J550 W＝960 s ＝16 min ；(3)由于电压力锅正常工作时间为20 min ， 所以电压力锅最后2 min 处于保压状态，则消耗的电能：W ＝P 加热2t ″＝110 W×2×60 s＝1.32×104J 。
3．解：(1)由P ＝UI 可得，当电饭锅处于煮饭状态，I ＝P U ＝1 210 W 220 V＝5.5 A ； (2)电阻R 2在“保温”状态与“煮饭”状态的功率之比为1∶16，则I 保2R 2∶I 煮2R 2＝1∶16，I 保∶I 煮＝1∶4， 即UR 1＋R 2∶UR 2＝1∶4，所以R 1＝3R 2，R 2＝U 2P ＝220 V×220 V1 210 W＝40 Ω，所以R 1＝3R 2＝120 Ω。
(3)指示灯闪烁4次所消耗的电能W ＝3.6×1061 200×4 J＝1.2×104J ，P ′＝W t ＝1.2×104 J 48 s ＝250 W ，由P ′＝U ′2R 得，U ′2＝P ′(R 1＋R 2)＝250 W×160 Ω，所以U ′＝200 V 。
U 2＝U ′R 1＋R 2R 2＝U′4＝50 V 。
4．(1)b ；30(2)当开关S 跳至a 触点位置时，只有电阻R 1接入电路，由P ＝U 2R 可知，R 1＝U 2P 加热＝（220 V ）22 000 W ＝24.2 Ω，开关S 跳至b 触点位置时，两电阻串联，由P ＝U 2R可知：P 保温＝U 2R 1＋R 2，即800 W ＝（220 V ）224.2 Ω＋R 2，解得R 2＝36.3 Ω；(3)水吸收的热量Q ＝cm Δt ＝4.2×103J/(kg·℃)×30 kg×(55 ℃－25 ℃)＝3.78×106J ；(4)加热状态下，热水器正常工作35 min 需消耗电能W ＝P加热t ＝2 000 W×35×60 s＝4.2×106 J 。
加热效率η＝Q W ×100%＝3.78×106J4.2×106J×100%＝90%。
5．解：(1)由P ＝UI 可得，低温挡加热的电流：I ＝P 低温U ＝22 W 220 V＝0.1 A ；(2)中温挡加热5 h 消耗的电能：W ＝P中温t ＝44×10－3 kW×5 h＝0.22 kW·h＝0.22度；(3)当开关S 1闭合、S 2接b 时，电路为R 1的简单电路，马桶盖处于中温挡，R 1的阻值：R 1＝U 2P 中温＝（220 V ）244 W＝1 100 Ω当开关S 1断开、S 2接b 时，R 1与R 2串联，马桶盖处于低温挡，则电路中的总电阻：R ＝U 2P 低温 ＝（220 V ）222 W＝2 200 Ω，R 2的阻值：R 2＝R －R 1＝2 200 Ω－1 100 Ω＝1 100Ω，当开关S 1闭合、S 2接a 时，R 1与R 2并联，电热马桶盖处于高温挡，且R 1与R 2的功率相等，则高温挡时的额定功率为：P 高温＝2P 中温＝ 2×44 W＝88 W 。
6．解：(1)3、4(2)由题图乙知，高挡发热功率：P 高＝400 W ，由P＝U 2R 可知R 1的阻值：R 1＝U 2P 高＝（220 V ）2400 W＝121 Ω。
(3)由题知，R 2＝3R 1，低挡位置时的发热功率：P 低＝U 2R 1＋R 2＝U 24R 1＝（220 V ）24×121 Ω＝100 W 。
(4)由题图乙知，工作30 min 时，其中高挡加热10 min ，低挡加热20 min ，所以加湿器消耗的总电能：W ＝W 高＋W 低＝P 高t 高＋P 低t 低＝400 W×10×60 s＋100 W×20×60 s＝3.6×105J 。
2020年九年级中考物理之档位专题练习

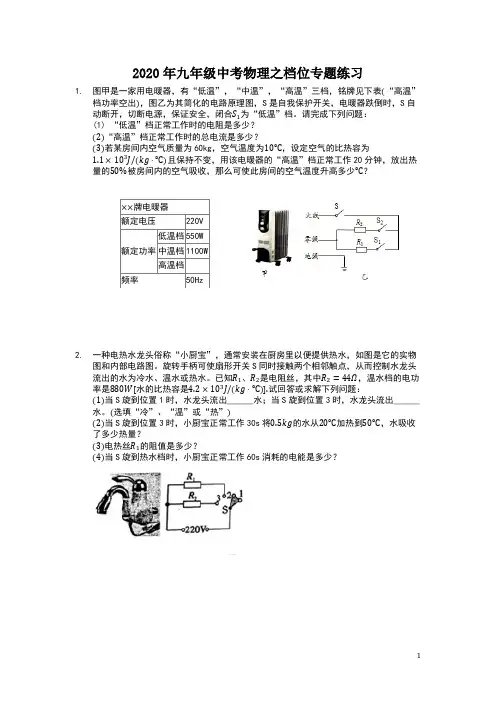

2020年九年级中考物理之档位专题练习1. 图甲是一家用电暖器，有“低温”，“中温”，“高温”三档，铭牌见下表(“高温”档功率空出)，图乙为其简化的电路原理图，S 是自我保护开关，电暖器跌倒时，S 自动断开，切断电源，保证安全，闭合S 1为“低温”档。
请完成下列问题： (1) “低温”档正常工作时的电阻是多少？ (2)“高温”档正常工作时的总电流是多少？(3)若某房间内空气质量为60kg ，空气温度为10℃，设定空气的比热容为1.1×103J/(kg ⋅℃)且保持不变，用该电暖器的“高温”档正常工作20分钟，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少℃？2. 一种电热水龙头俗称“小厨宝”，通常安装在厨房里以便提供热水，如图是它的实物图和内部电路图。
旋转手柄可使扇形开关S 同时接触两个相邻触点，从而控制水龙头流出的水为冷水、温水或热水。
已知R 1、R 2是电阻丝，其中R 2=44Ω，温水档的电功率是880W[水的比热容是4.2×103J/(kg ⋅℃)].试回答或求解下列问题：(1)当S 旋到位置1时，水龙头流出______水；当S 旋到位置3时，水龙头流出______水。
(选填“冷”、“温”或“热”)(2)当S 旋到位置3时，小厨宝正常工作30s 将0.5kg 的水从20℃加热到50℃，水吸收了多少热量？(3)电热丝R 1的阻值是多少？(4)当S 旋到热水档时，小厨宝正常工作60s 消耗的电能是多少？××牌电暖器额定电压220V额定功率 低温档 550W中温档 1100W高温档频率 50Hz3.如图所示，是电饭锅工作原理的简化电路图。
电饭锅有两挡，分别是高温烧煮和低温焖饭，S1为挡位自动控制开关。
R0和R为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如下表所示(低温焖饭挡额定功率模糊不清)，求：(1)电饭锅低温焖饭时的额定功率；(2)电阻丝R的阻值。
初三物理电功率-高温档-低温档计算题
（2014•莆田模拟）如图所示为一款有高、低温两档的家用蒸汽电熨斗的电路原理图，R1、R2为电热丝，其额定电压均为220V．电路的工作原理是：当S1闭合，S2断开时，电熨斗处于低温档；当S1、S2都闭合时，电熨斗处于高温档．正常工作时高温挡的电功率为1980W．（电源电压保持不变，不计电热丝电阻随温度的变化）（1）电熨斗正常工作时，在高温档状态下电路中的总电流是多大？（2）若电热丝R2的电阻为44Ω，则电热丝R1的电阻为多少？（3）若电热丝R2烧毁了，要使电路恢复正常工作，现有88Ω、66Ω、22Ω的电热丝各若干个，要从中选出任意两个电热丝组合起来以便代替R2，并使电熨斗能以原功率工作．你认为有几种方案？请对你选择的不同方案进行评估．考点：电功率的计算．专题：应用题；电能和电功率．分析：（1）当S1、S2都闭合时，R1与R2并联，电熨斗处于高温档，根据P=UI求出该状态下电路中的总电流；（2）根据并联电路的电压特点和欧姆定律求出通过电热丝R2的电流，根据并联电路的电流特点求出通过电热丝R1的电流，利用欧姆定律求出电热丝R1的电阻；（3）已知三种电阻的阻值，根据电阻的串并联判断电热丝的组合方式，根据并联电路的特点对不同的方案进行评估．解答：解：（1）当S1、S2都闭合时，R1与R2并联，电熨斗处于高温档，由P=UI可得，在高温档状态下电路中的总电流：I===9A；（2）因并联电路中各支路两端的电压相等，所以，通过电热丝R2的电流：I2===5A，因并联电路中干路电流等于各支路电流之和，所以，通过电热丝R1的电流：I1=I﹣I2=9A﹣5A=4A，则电热丝R1的电阻：R1===55Ω；（3）因并联电路中总电阻的倒数等于各分电阻倒数之和，串联电路中总电阻等于各分电阻之和，所以，两个88Ω的电阻并联和两个22Ω的电阻串联时，可以得到44Ω，当两个88Ω的电阻并联代替R2时，当其中一根的电热丝烧坏，电路仍能工作，总功率变小，不能及时发现加以排除；当两个22Ω的电阻串联代替R2时，方案较合理．答：（1）电熨斗正常工作时，在高温档状态下电路中的总电流是9A；（2）电热丝R1的电阻为55Ω；（3）有两种方案，当两个88Ω的电阻并联代替R2时，当其中一根的电热丝烧坏，电路仍能工作，总功率变小，不能及时发现加以排除；当两个22Ω的电阻串联代替R2时，方案较合理．点评：本题考查了并联电路的特点和电功率公式、欧姆定律的应用，关键是高温档时电路连接方式的判断和利用电阻的串并联判断电阻的阻值方式，难度是对实验方案的评估．（2014•巴中）如图所示是一种家用电烤箱内部结构电路简图，它有高、中、低三个档位，已知R1=120Ω，R2=240Ω，求：（1）闭合S1、S3，断开S2时，电烤箱处于什么档位？电路中的电流是多大？（2）闭合S3，断开S1、S2时，通电一分钟电路中电流产生的热量是多大？（3）当电烤箱处于低温档时，它消耗的电功率是多大？（结果保留一位小数）考点：欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用．专题：欧姆定律；电能和电功率；电与热、生活用电．分析：（1）根据P=可知，闭合S1、S3，断开S2时，R1与R2并联，电路中的电阻最小，电功率最大即为高温档；根据I=求出电烤箱在低温档正常工作时的电流；（2）由闭合S3，断开S1、S2时，电路为R1的简单电路，则利用Q=I2Rt可求通电一分钟电路中电流产生的热量；（3）闭合S2，断开S1、S3时，R1与R2串联，此时电烤箱处于低档；根据P=求得它消耗的电功率．解答：解：（1）闭合S1、S3，断开S2时，R1与R2并联，电路中总电阻最小，根据P=可知，电功率最大即为高温档状态：由I=得I==≈2.75A；（2）闭合S3，断开S1、S2时，电路为R1的简单电路，由Q=得Q=×60s=24200J；（3）闭合S2，断开S1、S3时，R1与R2串联，此时电烤箱处于低档，由P总=得P总=≈134.4W．答：（1）闭合S1、S3，断开S2时，电烤箱处于高温档位；电路中的电流是2.75A；（2）闭合S3，断开S1、S2时，通电一分钟电路中电流产生的热量是24200J；（3）当电烤箱处于低温档时，它消耗的电功率是134.4W．点评：本题考查了电阻、电流、电功率、电功的计算，关键是公式及其变形式的灵活运用，难点是根据P=结合开关的闭合、断开判断电烤箱的工作状态．。
2023年中考第二轮专题强训：高低档位问题(附答案)
2023年中考第二轮专题强训：高低档位问题1．如图所示，是麓山国际实验学校初三物理课外活动小组自制的电热暖手器的电路原理图。
电源电压恒为12V，S为单刀三掷开关，发热体的电阻分别是R1＝2Ω，R2＝1Ω，R3＝5Ω。
求：（1）该电热暖手器在高温档时工作时的电功率是多少瓦？（2）该电热暖手器在低温档时的电流是多少安？（3）当开关调至“2”位置时，电热暖手器在7min内产生的热量能使200g水温度升高多少摄氏度？（不计热量的损失，c水＝4.2×103J／（kg·℃））2．如图甲为某款双控温多功能家用涮烤两用分体电火锅。
该锅可实现汤锅、烧烤同时进行，也可以分开控制。
其部分简化电路图如图乙：开关S1控制对中央区域汤锅进行加热的电路，R1、R2均为加热电阻，R2与温控开关并联，可以实现汤锅的保温和加热功能；两烧烤盘区域S左、S右可分别控制左右两盘的加热电阻R 、R右。
该涮烤锅部分参数如表所示。
求：左（1）汤锅加热状态正常工作时，R1的电阻为多少？（2）若R2的电阻为56Ω，则该汤锅保温挡的额定保温功率为多少？（3）在一次野外烧烤中通过很长的导线从一电压为220V的农家将电源引到烧烤点，发现烤肉速度比较慢。
经分析因为距离远，导线有一定电阻（但远小于加热电阻阻值），所以导线会消耗一些电能；当只让烧烤盘右盘工作时，测得右盘的实际功率只有324W，求此时导线上消耗的电功率。
3．电加热便携式养生杯可以在旅行中满足不同需求，如图甲是一款市场上的产品。
图乙是该产品设计的可调节高、中、低三挡电加热养生杯原理图。
电源电压为12V，其中两个加热元件的阻值分别是R1＝4Ω，R2＝8Ω，开关S3只能接a或b。
（1）在乙图电路中，S1闭合、S2断开、S3接a时，加热电路为___ ___（选填“高”、“中”或“低”）温挡；（2）求中温挡时电功率是多少？（3）使用高温挡工作5min，电热杯消耗的电能是多少？4．小波的妈妈买了一台全自动豆浆机。
中考物理模拟题《档位问题》专项检测卷-带答案
中考物理模拟题《档位问题》专项检测卷-带答案学校:___________姓名：___________班级：___________考号：___________核心思路：多档位的实质是利用多开关控制电路中的电阻大小。
从而改变用电器的电功率，以实现对档位的控制。
家庭电路中电源U=220v,可知R越大，P越小，档位越低；R越小，P越大，档位越根据P=U2R高！一：串联短路式双档位问题：【例题一】某型号家用电饭锅有高温蒸煮和保温焖饭两个挡位，其原理如图所示，R1和R2为加热电阻，且R1：R2＝9：1，下列说法正确的是（）A．当S接1时，R1和R2并联接入B．当S接2时，电饭锅处于高温挡C．电饭锅高温挡和保温挡的电功率之比为10：1D．若将电路中R1、R2位置对调，高温挡功率增大【答案】C【解析】由图可知，当S接1时，加热电阻R1被短路，电路为R2的简单电路，故A错误；设电源电压为U，由P＝UI＝可得，当S接1时，电路消耗的功率：P1＝，当S接2时，R1和R2串联，此时电路消耗的电功率：P2＝，比较可知P1＞P2，所以S接1时，电饭锅处于高温挡，当S接2时，电饭锅处于保温挡，故B错误；电饭锅高温挡和保温挡的电功率之比为：＝＝，因为R1：R2＝9：1，即R1＝9R2，所以＝＝，故C正确；若将电路中R1、R2位置对调，开关接1时R2被短路，电路为R1的简单电路，此时为高温挡，则对调后高温挡消耗的功率：P1′＝，且对调前高温挡消耗的功率：P1＝，由题知R1＞R2，所以P1′＜P1，即对调后高温挡功率减小，故D错误。
故选C。
专项训练1：如图是电热饮水机电路原理图，已知R1＝100Ω，R2＝20Ω，当开关S1、S2闭合时，饮水机处于状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为。
【答案】加热；1：6【解析】（1）当开关S1、S2都闭合时电路为R2的简单电路，当S1闭合、S2断开时R1与R2串联两电阻串联时总电阻最大，所以当开关S，S1都闭合时，电路中的电阻最小，由P＝可知，电路中的总功率最大，饮水机处于加热状态；（2）饮水机处于加热状态时，电路为R2的简单电路，则电路的功率：P加热＝；饮水机处于保温状态时，R1与R2串联，电路的功率为：P保温＝所以饮水机的保温功率与加热功率之比：＝＝＝。
初三物理专训高低温挡位的计算题及答案汇编

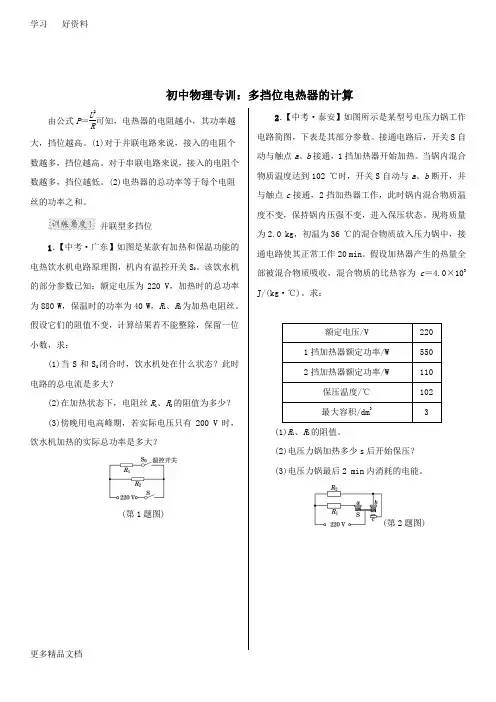

初中物理专训：多挡位电热器的计算由公式P ＝U 2R可知，电热器的电阻越小，其功率越大，挡位越高。
(1)对于并联电路来说，接入的电阻个数越多，挡位越高。
对于串联电路来说，接入的电阻个数越多，挡位越低。
(2)电热器的总功率等于每个电阻丝的功率之和。
并联型多挡位1．【中考·广东】如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S 0。
该饮水机的部分参数已知：额定电压为220 V ，加热时的总功率为880 W ，保温时的功率为40 W ，R 1、R 2为加热电阻丝。
假设它们的阻值不变，计算结果若不能整除，保留一位小数，求：(1)当S 和S 0闭合时，饮水机处在什么状态？此时电路的总电流是多大？(2)在加热状态下，电阻丝R 1、R 2的阻值为多少？ (3)傍晚用电高峰期，若实际电压只有200 V 时，饮水机加热的实际总功率是多大？(第1题图)2．【中考·泰安】如图所示是某型号电压力锅工作电路简图，下表是其部分参数。
接通电路后，开关S 自动与触点a 、b 接通，1挡加热器开始加热。
当锅内混合物质温度达到102 ℃时，开关S 自动与a 、b 断开，并与触点c 接通，2挡加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。
现将质量为2.0 kg ，初温为36 ℃的混合物质放入压力锅中，接通电路使其正常工作20 min 。
假设加热器产生的热量全部被混合物质吸收，混合物质的比热容为c ＝4.0×103J/(kg·℃)。
求：额定电压/V 220 1挡加热器额定功率/W 550 2挡加热器额定功率/W110 保压温度/℃ 102 最大容积/dm 33(1)R 1、R 2的阻值。
(2)电压力锅加热多少s 后开始保压？ (3)电压力锅最后2 min 内消耗的电能。
(第2题图)串联型多挡位3．【中考·重庆A】小明家的电饭锅的额定电压为220 V，“煮饭”时额定功率为1 210 W，简化电路如图甲所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态的功率之比为1∶16，求：(1)正常“煮饭”状态，通过电饭锅的电流为多少安？(2)电阻R1的阻值为多少欧？(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图乙所示)指示灯每闪烁4次所用的时间为48 s。
初中物理--高低挡(加热保温)计算题专题训练
高低挡（加热保温）计算题专题训练1、某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像。
（1）用所学的物理知识分析说明：当开关S接触点2时，电饭煲处于什么功能状态？此时电饭煲的电功率为多少？（2）分析计算电路中R1、R2的电阻分别是多少？（3）电饭煲在这一次工作中一共消耗多少焦的电能？合用了多少度电？2、小明家有一台额定电压为220V的加湿器，说明书上的电路图为图甲。
R1、R2为发热电阻，且R2＝3R1，S为旋转型开关。
1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的转换（低挡为小功率加热，高挡为大功率加热），其高挡功率为440W。
（1）求高挡工作时，电路中的电流；（2）求加湿器处于低挡时的电功率；（3）加湿器的P﹣t关系如图乙所示，加湿器工作30分钟消耗的电能为多少？3、如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1＝44Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点，加热盘温度达到103℃时，S自动切换到保温状态。
某次煮饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，工作了5min，S自动切换到保温状态，保温时，图乙所示电能表的转盘在3min内转过15转。
求：（1）加热状态时，电饭锅消耗的电能。
（2）电饭煲的保温功率。
（3）R2的阻值。
4、某家用电饭锅内部电路简化示意图如图甲，有加热和保温两种状态。
图乙是电饭锅工作时电流I随时间t的变化图像，求：（1）电阻R1的阻值；（2）电饭锅加热状态时消耗的电功率；（3）工作30分钟电饭锅消耗的电能。
5、如图是某家用电炖锅的简化电路图，电源电压为220V，R1和R2均为加热电阻。
当开关S接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。
试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻R1的阻值是多少？（3）电炖锅保温状态下工作10min，电阻R2产生热量是多少？6、图甲是具有高温、低温两挡的电热饭盒，高温挡电功率为242W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。
初中物理：多档位电热器计算题专项复习(答案)
初中物理：多档位电热器计算题专项复习(答案)1.XXX需要购买电热水器，经过调查发现有两种款式可供选择：储水箱式和即热式。
储水箱式电热水器的水箱容积为100L，出水水温可调，最高可达60℃，额定电压为220～240V，额定功率分为两档：一档为1.2KW，二档为2.0KW。
即热式电热水器的额定电压为220～240V，出水温度为30～60℃，额定功率为6KW。
如果XXX家的电能表规格是“220V 10(20)A”，经过计算可得即热式电热水器更适合小红家使用。
如果选择储水箱式电热水器以一档功率加热2小时，需耗电多少KWh？这些电能可以将50L初温为10℃的水加热到多少摄氏度？2.图中展示了某电热器的原理简图，它有高温和低温两档，发热体由R1和R2两个电热丝构成，阻值分别为110Ω、220Ω。
当S1闭合、S2开启时，电热器的功率为多少？当S1和S2都闭合时，电热器的工作电流是多少？当S1和S2都闭合时，电热器处于“高温挡”还是“低温挡”？经过计算可得，电热器在S1闭合、S2开启时的功率为P=U^2/R2=220^2/220=220W，在S1和S2都闭合时的工作电流为I=U/(R1+R2)=220/(110+220)=0.67A。
当S1和S2都闭合时，电热器处于“低温挡”。
3.下表是一台电热水器的铭牌，其中一项内容模糊不清，电热水器内部简化电路如图所示，R1和R2均为电热丝。
根据铭牌，可以得知电热水器的额定电压为220V，额定电流为5A，高温挡为2A，中温挡为模糊不清，低温挡为50Hz。
求低温挡正常工作时的额定功率、中温挡正常工作10分钟产生的热量、高温挡正常工作时的额定电流。
经过计算可得，低温挡正常工作时的额定功率为P=U*I=220*2=440W，中温挡正常工作10分钟产生的热量为Q=P*t=440*10*60=J，高温挡正常工作时的额定电流为I=P/U=2/220=0.01A。
4.电热加湿器的工作原理是：加湿器水箱中的一部分水通过进水阀门进入电热槽中受热至沸腾，产生的水蒸气通过蒸汽扩散装置喷入空气中，从而提高空气湿度。
初中物理电学中的档位问题
初中物理电学中的档位问题精选1、利民电器厂设计了一种具有高、中、低温三档的家用电火锅，其发热体电阻丝如图所示．A、B、C为三个接线柱，B是电阻丝中点的接线柱．相信你一定能帮助该厂完成以下工作．（1）说明各挡位的连接方法（文字表述）低温档：将A和C接入电源；中温档：将A和B（或B和C）接入电源；高温档：将A和C连接后再与B接入电源上．（2）如果低温档发热功率为200W，那么：中温档发热功率是400W；高温档发热功率是800W．2、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：（1）电烤箱在高温档正常工作15min所消耗的电能；（2）电烤箱在低温档正常工作时，R2的阻值是多少；（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）？3、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：（1）电烤箱在高温挡正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．4、某电火锅装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有高、中和低温三档，当开关S2闭合、S1接触a时，它处于高温档，此时电路功率为P1；当开关S2闭合、S1断开时，它处于中温档，此时电路功率为P2；当开关S2断开、S1接触b时，它处于低温档，此时电路功率为P3；则P1：P2：P3=4：2：1．5、如图所示，方框中是电热锅的发热装置（未画出），它由4段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接，当开关S接到A点时为低温，接到B点时为高温，电源电压不变，在相同时间内，高温时产生的热量是低温时产生的热量4倍，试在方框内画出它的电路图．6、学校科技小组的同学制作了一个简易三档位的“小小电热宝”，如图所示，R1、R2都是发热电阻，电源电压保持36V．（1）当S1闭合，S2接a端时为中温档，电热宝的功率为18W，求R1的阻值是多少？（2）当S1闭合，S2接b端时为高温档，电热宝的功率为45W，求电路中的总电流和R2的电阻各是多少？（3）电热宝在低温档时，开关S1、S2各处于什么状态？7、CFXB型电饭锅有两档，其原理如图所示．R0是发热电阻，R是串联限流电阻．“2”是高温烧煮档，“1”是焖饭、保温档．当开关S与接线柱2相连时，电饭锅的总功率为1100W；当开关S与接线柱1相连时，电饭锅的总功率为22W．求：（1）R0的阻值；（2）串联电阻R的阻值；（3）开关S在“1”档时，串联电阻R上消耗的电功率．8、如右图所示是一种煲汤用的电饭锅工作原理图，其中温控器的作用是当水沸腾后能自动断电一段时间．电饭锅的部分参数如下表所示．（1）三脚插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和大地相连．（2）调节切换开关可以使电饭锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“3”时为保温档．小瑾发现，当电饭锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是保温功率小于（或等于）散热功率．（3）该电饭锅处于高温档正常工作时，使4.5L的水温度升高54℃需要42min，那么电饭锅的效率为多少？〔c水=4.2×103J/（kg•℃）〕（4）倡导“低碳生活”是实现人与自然和谐相处的重要体现．以下做法不符合“低碳生活”要求的是DA．出行时尽量使用自行车B．大力开发利用太阳能和风能C．节约用水、用电、用气D．大力发展以煤为燃料的火力发电．9、如图所示，甲是电饭锅的实验图，乙是其内部的电路简图．它们有“高温烧煮”和“焖饭、保温”两档，由温控开关（电阻不计）自动控制．煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟）后，按钮会自动弹起．（1）当温近代开关按钮按下时，电钮锅电路总功率为1000W，求“烧煮电路部分”的电阻R1的阻值．（2）温控开关按钮弹起后，电饭锅电路总功率为40W，求“保温电路部分”的电阻R2的阻值．（3）若用该电饭锅的“高温烧煮”档烧水，5min能将2kg、20℃的水加热至50℃，求电饭锅的功率，并说明能源浪费的去向．[c水=4.2×103J•（kg•℃）-1]．10、电饭锅工作时有两种状态：一是锅内水烧干前的加热状态，二是水烧干后的保温状态．图为CFXB型“220V 1100W”电饭锅的简易原理图．已知R=1956Ω．求：（1）电阻R0的阻值．（2）接通档“1”时，电饭锅处于保温状态（选填“保温”或“加热”），此时电路的总功率为多大？（3）如果用该电饭锅来烧水，其放出的热量全部被水吸收，问需多少分钟可将 2.2kg，初温为20℃的水烧开？（设1标准大气压下）11、如图是家乐牌节能型家用电饭煲及简化的电路图．当S1、S2都闭合时，R1、R2两个发热体同时给锅加热，处于高温加热状态；当只闭合S1时，处于低温保温状态．已知家庭电路电压为220V，R2工作时的阻值为88Ω，电饭煲低温保温状态时的功率为40W．求：（1）高温加热状态时，通过R2的电流是多少安？（2）低温保温状态时，R1的阻值是多少欧？（3）如果用来煮一次米饭（高温加热状态）用30min．则电饭锅要消耗多少电能？12、如图是电饭锅的实物图，图（甲）是它的内部电路图，图（乙）是电路简图．它有“高温烧煮”和“焖饭、保温”两挡，由温控开关自动控制．煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟），按钮会自动弹起．（1）对照观察图（甲）和（乙），温控开关按钮未按下时，“烧煮电路部分”与“保温电路部分”是串联关系（选填“串联”或“并联”）；按下温控开关按钮，“烧煮电路部分”的电压为220V，“保温电路部分”将不工作（选填“工作”或“不工作”）；温控开关按钮弹起后，电路中的电流比原来小（选填“大”或“小”）．（2）当温控开关按钮按下时，电饭锅电路的总功率为1100W．求：“烧煮电路部分”的电阻R1．（3）温控开关按钮弹起后，电饭锅电路的总功率为44W．求：①电路中的电流；②“保温电路部分”的电阻R2．（4）已知，只有当指示灯和限流器两端的电压与电源电压相差不大时，指示灯才会发光．请通过相关计算或分析，说明为什么温控开关按钮弹起时，红灯熄灭而黄灯亮．13、小明家所用电饭煲有“a”、“b”两档开关，其原理图如图所示，R0是电饭锅的发热板，电饭煲工作时开关能自动由“a”档跳到“b”档．当开关接“a”档时，电路消耗的功率是1100W，当开关接“b”档时，电饭锅保温时发热板消耗的功率是1.76W，小明的妈妈每天8：00离开家时连接好电饭煲开关开始煮饭，11：30回到家时断开开关，实际烧煮时间为0.5h，其余时间为保温．求：（1）电阻R0和R的阻值是多大？（2）小明家每天煮饭消耗的总电能是多少？（3）请帮助小明设计一种测定用电高峰（电压较低）时电饭煲处于保温状态的实际功率的方法（简要写出使用步骤和表达式）14、如图是电饭锅的电路图，S是温控开关，R1、R2是电阻丝．闭合和断开开关S，可选择电饭锅处于“加热”或“保温”状态．若R1：R2=1：35，电饭锅“加热”时的总功率为P1，“保温”时的总功率为P2，则P1：P2（）A．36：1 B．35：1 C．36：35 D．35：315、电饭锅烧饭时有两种状态，一是锅内烧干前的加热状态，二是水烧干后的保温状态．如图是电饭锅的电路图，R1是调节电阻，R2是加热用的电阻丝．如果电饭锅正常工作加热时的电功率为1000W，则（1）电饭锅处于加热状态时的电流是多少？加热电阻丝的阻值是多大？（2）若电饭锅保温时的电功率为250W，则保温调节电阻R2的阻值为多大？（3）在某次煮饭的过程中，电饭锅加热用了20mim，保温用了30min，则整个过程消耗的电能为多少kWh？16、随着农民不断增收和“家电下乡”等惠民政策的实施，不少农村家庭也用上了空调、电饭锅、微波炉等大功率用电器，但这些用电器使用不当，就会导致人体触电、电路火灾等事故的发生．小王家就新买了电饭锅，电饭锅的铭牌如图所示，他家的电能表表盘上标有“220V10A”、“3000r/kw•h”，小王利用电饭锅、电能表、手表、杆秤、温度计等器材进行了以下观察实验活动：a．用电饭锅烧一壶水，测得水的质量为2kg，水的初温为30℃；b．断开家里其它用电器，只将电饭锅接入电路烧水，观察电能表，电能表表盘在5min钟内转了243r，此时用温度计测得水的温度恰好为60℃．（1）电饭锅加热水的实际功率为多少？是否正常工作？（不考虑温度对电阻的影响）（2）加热水的过程中，电饭锅的效率为多少？C水=4.2×103J/（kg•℃）（3）小王还发现，电饭锅使用的是三脚插头，与之配套的是三孔插座，电饭锅插头的中间那个金属片比另两个金属片长且厚一些．简述这样设计的好处．17、如图是家用电饭锅的简化电路图，S1是手动开关，电饭锅接通电源，闭合S1电饭锅开始加热，温度达到103℃时自动断开．S2是自动开关，当温度超过80℃时自动断开，温度低于70℃时自动闭合．R1是工作电阻，阻值为88Ω．试求：（1）电饭锅加热过程中消耗的电功率为多大？（2）若保温过程中R1消耗的功率为22W，求R2的值．。
2023年中考物理三轮冲刺 多挡位电热器综合计算(含答案)
2023年中考物理三轮冲刺多挡位电热器综合计算3．具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实4．如图甲所示是一款电加热煮茶壶。
图乙为其工作原理图，R、R均为加热电阻丝，额定5．表格中是某款两挡位电火锅的有关参数，如图甲是其简化电路图，R和R为阻值不变的7．如图甲所示为某品牌的家用卷发棒，使用它可轻松做出不同发型，深受时尚女性喜爱，8．如图甲是某型号的电暖气，图乙是其内部的电路简化图，表格中列出了有关参数。
当只9．某中学为了学生错峰用餐，食堂安装了自动加热餐台。
其中一个餐台的部分简化电路如10．如图甲多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
图乙是某11．如图甲所示是加热功率为1000W的养生壶，图乙是其简化电路图，S是温度控制开关，12．打造成渝地区双城经济圈，新建智慧公园中的智能座椅有供暖、提供5G等功能，如图13．如图为理综胜同学购买的备战中考电热养生壶，有低温、中温、高温三个挡位，可以满14．如图甲为某款双控温多功能家用涮烤两用分体电火锅。
该锅可实现汤锅、烧烤同时进行，15．小洲家买了一个三挡位的电烤炉，电烤炉加热板部分的简化电路如图甲所示，R、R参考答案1．（1）2A；（2）70Ω；（3）1.5kW·h2．（1）0.1A；（2）6.6×103J；（3）121Ω3．（1）100V；（2）100W；（3）30s4．（1）1100W；（2）1A；（3）400s5．（1）55Ω；（2）8.4×104J；（3）79.5%；（4）高温挡方式更节能6．（1）1.1A；（2）1.35Ω；（3）3.0375Ω，1.0125Ω7．（1）0.4A；（2）17.6W；（3）3960Ω8．（1）73.3Ω，3A；（2）2.09kW·h9．（1）9.1A；（2）96.8Ω；（3）83.3%10．（1）4.62×105J；（2）700s11．（1）200W；（2）242Ω；（3）103S12．（1）0.6A；（2）200J；（3）5W13．（1）1A；（2）110Ω；（3）2kg14．（1）44Ω；（2）484W；（3）36W15．（1）100Ω；（2）968W；（3）1200圈。
初三物理专训高低温挡位的计算题及答案
100 W×20×60 s＝3.6×105
定功率为：
J。
P 高温＝2P 中温＝ 2×44 W
7 ．解：(1) 金属底板吸
＝88 W。
收 的 热 量 Q ＝ cmΔt ＝
6．解：(1)3、4
0.44×103 J/(kg· ℃)×0.5
(2)由题图乙知，高挡发 kg×(220 ℃ － 20 ℃) ＝
热功率：P 高＝400 W，由 P＝
U2
U2
可知 R1 的阻值：R1＝ ＝
R
P高
（220 V）2 ＝121 Ω。
400 W
4.4×104 J。
(2)电熨斗的最大功率 P
4.4 × 104 J
最大＝W/t ＝
斗的功率最小，总阻值 R 总＝ R＋R0＝110 Ω＋110 Ω＝220
U Ω，电路中的电流 I 最小＝
R总
220 V
＝
＝1 A。
220 Ω
UU
即
∶ ＝1∶4，
R1＋R2 R2
从加热到保压的时间：
Q吸
t′
＝
＝
P加热1
5.28 × 105 J ＝960 s＝16
550 W
U2 所以 R1＝3R2，R2＝ ＝
P
220 V × 220 V ＝40 Ω，
1 210 W
所以 R1＝3R2＝120 Ω。
min；
(3)指示灯闪烁 4 次所消
(3)由于电压力锅正常工
(4)加热状态下，热水器 正常工作 35 min 需消耗电能
W＝P 加热 t＝2 000 W×35×60 s＝4.2×106 J。加热效率 η
