水质自动监测系统方案说明
水质自动监测系统施工方案
水质自动监测系统施工方案本项目在线水质监测包括：COD、溶解氧、ORP、氨氮；水质自动监测系统由站房、仪表分析单元、取水单元、配水单元、控制系统、数据采集/处理/传输系统、防雷设备组成。
其中仪表分析单元由多参数分析仪、蓝绿藻分析仪、营养盐分析仪、有机物分析仪、重金属分析仪、留样器等组成；采水系统将水样采集预处理后供各分析仪表供各分析仪使用；系统泵阀及辅助设备由PLC控制系统统一进行控制；各仪表数据经RS232/485接口由数采工控设备进行统一数据采集和处理，系统数据有线光纤、3G无线传输两种传输模式。
为防止雷击影响，水质自动监测系统配置完善的防直击雷和感应雷措施。
系统配置智能环境监控单元对系统整体安全、消防和动力配电进行智能监控。
(1)项目总体构架本项目总体架构设计上分为三个层次，分别为现场数据采集控制层、通讯传输层、监控中心层。
①现场数据采集控制层：建设内容主要为地表水水质监测子站建设，包括固定站点、水站仪器仪表集成及系统集成。
该层实现水质监测数据、仪器设备状态数据、报警数据以及环境动力指标数据的采集，视频监控信息的传输、实现自动站与中心端的联网接入，以及自动站的反向控制。
②通讯传输层：该层的建设内容主要为无线通讯链路的建设、有线光纤通讯链路的建设两种方式。
③控制中心层：主要建设内容包括控制中心硬件设备和中心管理控制系统。
其中中心管理控制系统实现各子站水质监测数据的远程采集、存储、审核、交换、汇总、评价、分析、应用、发布、上报以及对各监测子站的远程控制。
水质自动监测系统总体架构图水质自动监测系统数据传输网络拓扑图(2)监测房建设要求①新安装的监测站房面积应不小于7m2（单套系统，并需视单套系统组成仪表的数量），室内净高不小于 2.6米，放置体积为500mm*700mm*365mm(W×H×D)的机柜（与预处理机柜尺寸一致），监测站房应做到专室专用。
②监测站房基本要求按一般民用建筑的有关规定要求设计，结构材料符合监测站房的安全要求（如防火、防盗、防腐等），室内地面采用防滑瓷砖或者5毫米的花纹钢板铺设,并作密封处理，内部地面应高出室外地坪100mm。
水质自动监测系统方案
水质自动监测系统方案水质是人类生活中必不可少的资源，而水质的安全与否关系到人民群众的健康和生活质量。
为了保障水质的安全和监测水质的情况，我们需要建立一个水质自动监测系统。
一、系统架构1.传感器网络：将传感器布设在水源地、供水管道及水处理设备等关键位置，用于实时采集水质数据。
2.数据传输网络：建立无线数据传输网络，将传感器采集到的数据传输至数据服务器。
3.数据服务器：用于存储、处理、管理和分析水质数据，实现数据的长期保存和快速检索。
4.数据展示平台：将水质数据以直观、易懂的方式呈现给相关部门和用户，用于监测和评估水质状况。
5.告警系统：当水质数据异常时，系统能够自动发出告警并发送给相关部门，及时采取措施。
二、传感器选择1.温度传感器：监测水温变化，用于评估水体热稳定性。
2.PH传感器：检测水体的酸碱度，用于评估水体的酸碱平衡情况。
3.溶解氧传感器：监测水中的溶解氧含量，用于衡量水体中的氧气水平。
4.高浊度传感器：监测水体中颗粒物的浓度，用于评估水的清洁程度。
5.电导率传感器：测量水体的导电性，用于评估水体中的溶质含量。
三、数据传输和处理1.采用物联网技术，将传感器采集到的水质数据传输至数据服务器。
2.数据服务器进行数据的存储、处理和管理，利用大数据分析技术实时监测水质状况和预测水质变化趋势。
3.利用数据挖掘技术，分析水质数据，找出水质异常的规律，并与历史数据进行比较，预测水质走势。
四、数据展示和告警1.设计数据展示平台，将水质数据以图表、报表等形式直观显示，方便用户了解水质状况。
2.设计告警系统，当水质超出正常范围时，系统能够自动发出告警通知，并将告警信息发送给相关部门。
3.告警信息包括水质异常类型、发生时间、位置等详细信息，方便相关部门及时采取措施。
五、系统优势1.实时监测：系统能够实时采集、传输和处理水质数据，及时发现水质问题。
2.高效精准：采用先进的传感器和数据处理技术，能够对水质进行精确评估和分析。
水质在线监测系统设计方案
水质在线监测系统设计方案一、引言水质是指水中溶解物、悬浮物、微生物和有机物等的数量和质量的综合反映。
水质的好坏直接关系到人们的生活环境和健康。
传统的水质监测方法需要人工采样、实验室分析，耗时费力，且无法及时监测到水质变化，因此迫切需要一种水质在线监测系统来实时监测水质状况。
二、系统构成1.传感器：用于检测水质参数的传感器，如pH值、溶解氧、浊度、温度等。
传感器应具有高精度、高灵敏度和抗干扰能力，能够实时监测水质指标，并将数据传输给监测系统。
2.数据采集与传输模块：负责采集传感器获取的数据，并通过无线通信方式将数据传输给监测系统。
数据采集与传输模块应具有高稳定性和可靠性，能够确保数据传输的准确性和实时性。
3.监测系统：接收并处理传感器采集的数据，并对水质指标进行实时分析和评估。
监测系统应具有数据处理和存储功能，能够生成水质监测报告，并提供数据可视化界面以便于用户查看。
4.报警系统：监测系统通过与报警系统的连接，能够在水质数据异常时发出报警信号，通知相关人员进行处理。
三、系统特点与优势1.实时性：水质在线监测系统能够实时监测水质指标，及时发现异常情况，确保水质安全。
2.准确性：传感器具有高精度和高灵敏度，能够精确测量水质指标，提高监测数据的准确性。
3.自动化：水质在线监测系统能够实现自动采集、传输和处理数据，减轻人工工作量，提高工作效率。
4.可视化：监测系统提供数据可视化界面，用户可以直观地查看水质变化趋势和监测数据，方便实时监控和分析。
5.报警功能：监测系统与报警系统连接，可以及时发出报警信号，确保异常情况能够及时得到处理，防止事故发生。
四、系统实施步骤1.传感器选择：根据监测需要选择适合的传感器，满足监测参数和精度要求。
2.网络建设：搭建监测系统所需的网络环境，包括传感器与数据采集传输模块之间的通信网络，以及监测系统与用户终端之间的通信网络。
3.数据采集与传输模块：设计并制造数据采集与传输模块，保证数据采集的准确性和实时性。

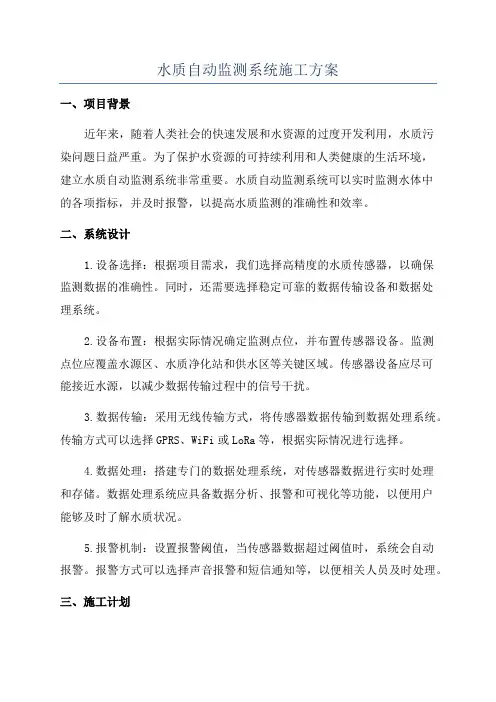

水质自动监测系统施工方案
水质自动监测系统施工方案一、项目背景近年来，随着人类社会的快速发展和水资源的过度开发利用，水质污染问题日益严重。
为了保护水资源的可持续利用和人类健康的生活环境，建立水质自动监测系统非常重要。
水质自动监测系统可以实时监测水体中的各项指标，并及时报警，以提高水质监测的准确性和效率。
二、系统设计1.设备选择：根据项目需求，我们选择高精度的水质传感器，以确保监测数据的准确性。
同时，还需要选择稳定可靠的数据传输设备和数据处理系统。
2.设备布置：根据实际情况确定监测点位，并布置传感器设备。
监测点位应覆盖水源区、水质净化站和供水区等关键区域。
传感器设备应尽可能接近水源，以减少数据传输过程中的信号干扰。
3.数据传输：采用无线传输方式，将传感器数据传输到数据处理系统。
传输方式可以选择GPRS、WiFi或LoRa等，根据实际情况进行选择。
4.数据处理：搭建专门的数据处理系统，对传感器数据进行实时处理和存储。
数据处理系统应具备数据分析、报警和可视化等功能，以便用户能够及时了解水质状况。
5.报警机制：设置报警阈值，当传感器数据超过阈值时，系统会自动报警。
报警方式可以选择声音报警和短信通知等，以便相关人员及时处理。
三、施工计划1.前期准备：对项目需求进行详细调研，包括监测点位选址、设备选择和数据处理系统的搭建等。
同时，编制施工计划，确定施工时间和工作流程。
2.设备采购：根据设备选型结果，进行设备采购。
需要注意保证设备的质量和供货时间，确保施工进度。
3.设备安装：按照设计方案进行设备安装。
包括传感器设备的固定和接线等工作。
工作人员要具备相关技术能力，保证工作的质量和安全。
4.数据传输和处理系统搭建：根据前期调研结果，搭建数据传输和处理系统。
包括选择数据传输方式、搭建数据处理软件和配置报警系统等。
5.系统调试和验收：完成系统安装和搭建后，进行系统调试和功能测试。
确保系统的正常运行和各项功能正常。
6.培训和交接：对项目承接方进行相关培训，包括系统操作和维护等。
水质在线监测系统解决方案
水质在线监测系统解决方案水质在线监测系统是一种集成了传感器、数据采集、数据传输和数据分析等技术的智能化系统，主要用于对水体的水质参数进行实时检测和分析。
该系统广泛应用于水源地、水处理厂、饮用水供应系统以及各种水体污染监测等领域。
以下是一个水质在线监测系统的解决方案：1.传感器选择和布局：传感器是水质在线监测系统的核心部件，常用的传感器有PH传感器、溶解氧传感器、浊度传感器、电导率传感器等。
在选择传感器时，要根据监测目标和水质特性进行合理的选择，并合理布局在监测点位。
2.数据采集和传输：采集传感器所测得的数据，并实时传输至数据处理中心。
数据采集可以通过无线网络、有线网络等方式进行，采用工业级的数据采集设备确保可靠性和稳定性。
而对于数据传输，可以选择云平台接入，便于数据的集成和分析。
3.数据存储和处理：数据存储和处理是在线监测系统的核心功能之一、在数据存储上，可以采用数据库技术，确保数据的可靠性和安全性，并且便于后续数据的分析和应用。
在数据处理上，可以使用数据挖掘、模型识别等技术，对水质参数进行分析和预测，提供数据决策支持。
4.数据分析和报告生成：通过数据分析，可以对水质参数进行趋势分析、异常检测等，及时发现水质问题，并报警通知相关人员。
同时，系统还可以生成日报告、月报告等，供相关部门和管理人员查看。
5.用户接口设计：用户接口设计是系统使用的关键环节，要提供简洁、直观的界面，方便用户查看数据和进行操作。
用户可以通过PC端、移动端或者触摸屏等方式进行访问和操作，实现远程监控和管理。
6.设备维护和故障处理：在线监测系统的设备需要定期维护和故障处理。
可以建立设备维护计划，定期检查和校准传感器，保证监测数据的准确性。
对于故障处理，可以建立故障报修系统，及时响应和解决故障。
7.安全管理和权限控制：在线监测系统中包含大量的敏感数据，因此必须加强系统的安全管理。
采用防火墙、数据加密等安全技术，确保系统的安全性。
同时，还要对系统用户进行权限控制，确保数据的机密性和完整性。
河道水质监测系统方案
一、浮标式水质监测系统水质自动监测系统由感知层、采集传输层及漂浮装置系统构成。
感知层由数字化组合式多参数水质传感器和COD在线监测仪、氨氮在线监测仪及漂浮系统组成。
采集传输层由采集测控终端及无线传输设备组成；漂浮装置由浮标及太阳能供电系统构成。
1.1测量参数综合性水质测量参数：COD、氨氮；常规水质测量参数：水温、酸碱度、氨氮、溶解氧、电导率、浊度。
1.2工作参数■最大工作水深：10m；■测量周期：传感器实时检测；■数据传输：无线远传；■通讯方式：GPRS，或者其他无线通讯方式；■环境温度：-5℃-55℃；■防水等级：IP65／IP68；■防雷等级：600W雷击浪涌保护；■抗风等级：10级；■供电方式：24VDC75W。
二、河道型水质自动监测站的系统介绍水质自动监测站实现现场水质数据的在线监测功能，完成水质数据的采集、处理、存储、控制、传输等功能。
水质自动监测站要求能进行24小时连续在线监测。
每日监测次数可以本地设置也可以远程设置，监测结果即时报出。
监测采用定时自报和召测工作方式。
水质监测系统要求具备自动运行、定期自动清洗功能。
测量参数有浊度（悬浮固体）、溶解氧、pH、电导率、温度，集成式传感器，仅需输出一组RS485信号即可，沉入式、管道式等多种安装方式，传感器自动清洗，免维护。
2.1数字化组合式多参数水质传感器2.1.1概述数字化组合式多参数水质传感器，是一款(多合一在线多参数水质传感器组合，可用于江河、湖泊、地下水、废水等不同水体的水质在线监测。
监测参数涵盖pH、ORP（氧化还原电位）、溶解氧、电导率、浊度/悬浮固体、温度、深度共7种参数。
该数字化组合式多参数水质传感器内部完成测量计算补偿，直接输出RS485数字信号包，可通过各种数据链向计算机、服务器和其他上位机系统无失真数据传输，数字化组合式多参数水质传感器还可以通过无线网络（4G、GPRS、433MHz等）直达互联网系统。
产品一体化设计，测量精确可靠，维护简便、易操作。
水质自动监测系统设计方案
水质自动监测系统设计方案一、引言水源的安全与水质的监测密切相关，对水质进行及时、准确的监测对于保障公众健康和环境保护起着至关重要的作用。
传统的人工采样监测方式存在取样时间长、数据延迟、监测点有限等缺点，为此，设计一种水质自动监测系统来实现水质的实时监测具有重要意义。
本文将详细介绍水质自动监测系统的设计方案。
二、系统设计概述本系统由传感器节点、数据传输网络、云端服务器及后台管理系统等组成。
传感器节点由水质传感器、微控制器、通信模块等构成，部署在不同的监测点上，实时采集水质数据并通过无线网络传输至云端服务器，后台管理系统对数据进行存储和分析，并提供数据可视化和报警功能。
三、系统硬件设计1. 传感器节点设计：传感器节点包括水质传感器、微控制器、通信模块等。
水质传感器主要包括温度、PH值、溶解氧、浊度等传感器，用于检测水质参数。
微控制器负责数据采集、处理和通信，可选择Arduino、Raspberry Pi等平台，根据采集的数据进行初步处理，并通过通信模块将数据传输至云端服务器。
2.无线通信网络设计：传感器节点通过无线通信模块与云端服务器进行数据传输。
可以选择基于GSM、NB-IoT、LoRa等通信技术来实现数据传输，根据实际应用场景选择合适的通信方式。
3. 云端服务器设计：云端服务器负责接收传感器节点上传的数据，并对数据进行存储、分析和处理。
服务器可以使用云平台提供的计算和存储资源，如AWS、Azure等，通过RESTful API提供数据访问接口。
四、系统软件设计1. 后台管理系统设计：后台管理系统用于对接收到的水质数据进行存储和分析，并提供数据查询、报表生成、数据可视化等功能。
可以使用Python、Java等语言开发后台系统，使用关系型或非关系型数据库存储数据，并使用图表库（如matplotlib、echarts等）实现数据可视化。
2.数据分析算法设计：为了对水质数据进行分析，可以选择合适的数据分析算法，如滤波算法、回归算法、聚类算法等，对数据进行处理和分析，从而提取有用的信息。
水质自动监测系统方案说明
水质自动监测系统方案说明
一、概述
水质自动监测系统是一种采用先进技术监测水质的自动化系统。
它具
有自动实时监测水质指标、实时上传水质数据等特点。
该系统可以实时监
测水体指标，收集水体中有害物质的浓度数据，同时可以得出水体的质量
评价，从而进行水源保护和环境管理。
该系统分为监测设备、信息传输部件、数据处理部件和远程控制部件
四大部分。
二、监测设备
监测系统主要的任务是收集水体的状况，以及水体中有害物质的浓度。
因此，监测系统中一般使用浊度仪、电导率仪、温度传感器、气体传感器
等多种水质检测仪器来实现实时采样及指标数据的采集。
三、信息传输部件
信息传输主要是指采集到的水质指标的实时传输，采用的方式一般有
无线传输和有线传输，无线传输的方式有GSM/CDMA/TD-SCDMA等，有线传
输的方式有以太网传输、局域网传输等。
四、数据处理部件
数据处理部件的作用是实时处理各种水质指标的数据，并经过分析后
可将水体的质量评价情况及危险指标实时上传至服务端，供远程控制端检索。
五、远程控制部件
远程控制部件的作用是实时获取水质指标的数据，并将数据发送至服务端，供相关人员查看，以便对水体进行实时监控。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水质自动监测系统
二零一三年六月
目录
第一章概述 (2)
第二章水质自动监测站 (3)
2.1组成单元 (3)
2.2主要功能 (4)
第三章水质分析单元 (6)
3.1五参数分析仪 (6)
3.2 COD分析仪 (7)
3.3总磷、氨氮分析仪 (7)
第四章水质在线监测管理软件 (9)
第五章工程量清单 (12)
第一章概述
水质自动监测系统是以在线自动分析仪器为核心，运用现代自动监测技术、自动控制技术、计算机应用技术以及相关的专用分析软件和通讯网络所组成的一个综合性的在线自动监测系统。
系统完全实现水样的自动采集和预处理，水质分析仪器的连续自动运行，对监测数据能自动采集和存储，能提供远程传输接口及控制接口。
水质自动监测系统能做到实时、连续监测和远程监控，能够及时掌握主要流域重点断面和水源水体水质状况，预警预报重大流域性水质污染事故，在发生重大水污染时掌控水源水质状况，做到防范、解决突发水污染事故的目的。
同时还可以在发生源水水质污染时及时通报政府相关部门，启动相应应急预案，确保城市供水安全。
第二章水质自动监测站
水质自动监测站由取水单元、水样预处理及配水单元、分析监测单元、现场系统控
制单元、通信单元、辅助单元和监测中心管理系统组成。
系统工作以在线自动监控仪表为核心，取水、预处理工程为辅助，数据采集传输和远程监控为最终目的
2.1组成单元
取水单元：负责完成水样采集和输送的功能，分别有浮船式、滑杆式、悬臂式等。
水样预处理及配水单元：负责完成水样的一级、二级预处理和将水或气导入到相应的管路，以达到水样输送和清洗的目的。
水样预处理采用旋转式固液分离器和全自动自清洗型过滤器的方式，是江河瑞通公司专为在线水质自动监测站设计制造的，由旋转式固液分离器、过滤芯等组成，主要应用于含沙量比较大的地表水区域。
目前，该产品在松辽流域、海河流域、淮河流域应用广泛，使用效果得到了用户的肯定。
分析监测单元：由监测分析仪表组成，完成系统水样监测分析任务。
目前主要监测的参数有温度、电导率、溶解氧、pH浊度、总磷、总氮、氨氮、叶绿素a、蓝绿藻、有机物、重金属、综合毒性、微生物等。
现场系统控制单元：负责完成水质自动监测系统的控制、数据采集、存储、处理
等工作。
通信单元：负责完成监测数据从各水质自动监测站到监测中心的通讯传输工作。
辅助单元：辅助单元是保证水质自动监测站正常稳定运行所不可或缺的重要组成
部分。
主要包括：清洗装置、除藻装置、空气压缩设备、停电保护及稳压设备、防雷设备、超标留样装置、纯水制备、废水收集处理等。
监测中心管理系统：监测中心管理系统作为水质自动监测系统的中心站，是一个
集远程数据采集、数据汇总、分析以及远程控制等功能组成的系统。
包括：服务器、监测管理软件、组态软件以及通讯模块等。
监测管理软件包括在线水质监测、查询、评价等功能
整体系统采用机柜式设计，主要由控制柜、各监测仪表分析柜、预处理柜等标准机柜组成。
水样预处理及配水单元、分析单元、现场系统控制单元、辅助单元系统等各项装置均合理布置于机柜中，柜与柜之间采用接插件连接，现场施工简单快速，不破坏现有建筑设施。
2.2主要功能
（1）自动监测
根据用户的设定，系统能连续、及时、准确地监测目标水域的水质及其变化状况，
并可获得24小时连续的在线监测水质数据；
（2）自动化控制
现场利用PLC（可编程控制器）控制水泵、电磁阀、空压机、分析仪表等设备，完
成管路取水、配水、分析、清洗、反吹等分步控制功能；
(3)数据采集
现场测站信息处理系统具有信息提取采集功能，并把提取采集来的数据以统一的格式自动存入数据库；
(4)数据传输
监测站可自动与远程监测中心建立连接，并把数据存入本地和监测中心数据库；支
持PSTN SMS GPRS?通讯方式；
(5)直观显示
现场可通过LED触摸屏及大屏幕实时显示仪器运行状态和监测数据；
(6)自动报警
当监测数据发生较大变化时自动向中心站进行报警，如：数据异常、仪器状态、试剂减少、电源停电等报警功能；
(7)设备运转状态管理
具备自动运行、停电保护、来电恢复功能；维护检查状态测试，便于例行维修和应急故障处理；
(8)远程控制
远程设置监测时间及频次、数据召测、打开关闭自动运行等远程控制功能。
(9)数据处理
监测中心具备对监测数据进行合理性检查和实时处理，按规定格式存入数据库；能进行分析、统计计算数据(如：月均值、年均值及日、月、年、最大值统计)，并能按规定标准进行水质评价和各类图表处理；
(10)反吹清洗
在每次分析的过程中，对系统管路进行反吹清洗，具备除藻、杀菌等功能。
第三早水质分析单元
监测分析单元负责完成水样的监测分析工作。
水质自动监测仪器是水质自动监测系 统中最重要、最昂贵的部分，不同厂家的仪器各有特色，性能也有较大差异。
作为地表 水水质监测领域的集成商，我们对目前主要水质在线监测仪器的特点和性能有十分全面 的了解。
本单元构成图如下:
COD 在线分析仪
3.1五参数分析仪
常规五项多参数包括水温、PH 值、电导率、溶解氧、浊度等五参数，五参数可集成 在一个仪表中，即常规五参数分析仪。
常规五分析仪
水温、PH 溶解氧、电导率、浊度 监
测
分
析
单
元
3.2 COD分析仪
监测高锰酸盐指数分析仪，主要适用于饮用水和地表水，用于评估水体中有机物的含量
3.3总磷、氨氮分析仪
总磷、氨氮是评价水体富营养化的一个重要指标
WORD 完美格式
第四章水质在线监测管理软件
水质在线监测管理系统是由北京江河瑞通技术发展有限公司根据水质自动监测的
要求及发展方向，自行开发研制的水质监测管理软件。
软件集数据管理和远程控制等功能为一体，面向多种仪器、多个平台，能够准确地监测出被测区域的水质变化情况，及时发现突发环境污染事件，为水环境质量评价、环境污染控制和加强水资源管理提供了决策支持的依据。
在线
水质监测查询系统
SHUI ZHICE ZAI XIAN CHA KUM XI TQNG
... . .
臭
B
強
再
稠
V
]
M
m
V
s
WORD
完美格式
主要功能:
♦数据米集
♦站点GIS地图分布
♦监测点维护、控制
♦监测流程图设计
♦数据浏览
♦数据处理
♦报表生成
♦数据输出
♦数据校正
♦平均报表
♦水质评价
♦统计报表
主要特点：
♦调取子站实时、历史数据；
♦自动形成各子站日报并允许人工修正；
♦形成各站的日报（日报发布、浓度指数，形成
♦一系列的图形、点位图、曲线图等；
♦可以时间段或两站点间进行对比；
dbf文件上报总站）；
♦可以按设置进行自动数据采集、自动形成各报表；
♦添加GIS功能，可以在地图上进行点位设置和点位数据演示; ♦自动数据上传。
第五章工程量清单。
