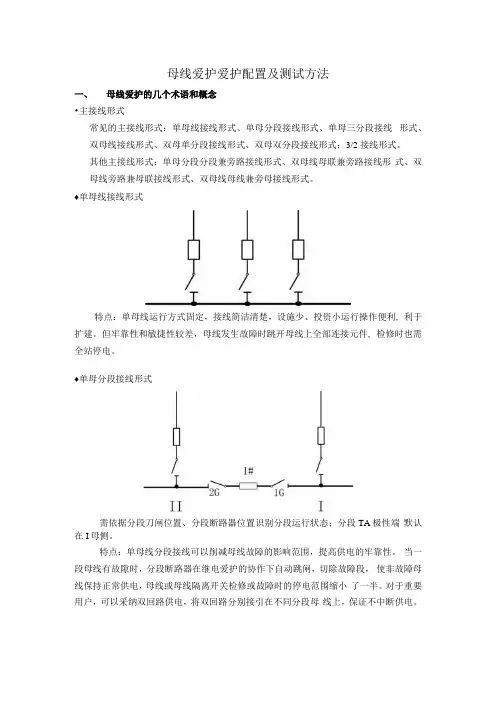

母线爱护爱护配置及测试方法一、母线爱护的几个术语和概念•主接线形式常见的主接线形式：单母线接线形式、单母分段接线形式、单母三分段接线形式、双母线接线形式、双母单分段接线形式、双母双分段接线形式；3/2 接线形式。
其他主接线形式：单母分段分段兼旁路接线形式、双母线母联兼旁路接线形式、双母线旁路兼母联接线形式、双母线母线兼旁母接线形式。
♦单母线接线形式特点：单母线运行方式固定，接线简洁清楚，设施少、投资小运行操作便利, 利于扩建。
但牢靠性和敏捷性较差，母线发生故障时跳开母线上全部连接元件, 检修时也需全站停电。
♦单母分段接线形式需依据分段刀闸位置、分段断路器位置识别分段运行状态；分段TA极性端默认在I母侧。
特点：单母线分段接线可以削减母线故障的影响范围，提高供电的牢靠性。
当一段母线有故隙时，分段断路器在继电爱护的协作下自动跳闸，切除故障段，使非故障母线保持正常供电，母线或母线隔离开关检修或故障时的停电范围缩小了一半。
对于重要用户，可以采纳双回路供电，将双回路分别接引在不同分段母线上，保证不中断供电。
♦双母线专设母联接线形式需依据各元件刀闸位置确定该元件所运行母线，依据母联刀闸位置、母联断路器位置识别母联运行状态，母联TA极性端默认在I母侧。
特点：具有两组结构相同的母线，每一回路都经一台断路器、两组隔离开关分别连接到两组母线上，两组母线之间通过母联断路器来实现联络。
双母线接线比单母线分段接线的供电牢靠性高、运行敏捷，但投资也明显增大，因此，只有当进出线回路数较多、母线上电源较多、输送和穿越功率较大、母线故障后要求尽快恢复送电、母线和母线隔离开关检修时不允许影响对用户的供电、系统运行调度对接线的敏捷性有肯定要求等状况下，才采纳双母线接线方式。
♦单母双分段接线形式I 1 1% / w依据分段刀闸位置、分段断路器位置识别分段运行状态；分段1的TA极性端默认I 母侧，分段2的TA极性端默认II母侧。
需依据各元件刀闸位置确定该元件所运行母线；依据分段刀闸位置、分段断路器位置识别分段运行状态；母联1的TA极性端默认I母侧，母联2的TA极性端默认III母侧，分段TA极性端默认I母侧。
母线保护装置的配置与调试方法
母线保护装置的配置与调试方法
1 【投票】您接触哪些厂家的保护比较多？
2 二次控制回路故障的排查
3 PT二次并列操作与实例分析
4 '两票'细则解读及典型问题解析
5 电力电缆线路基础及故障诊断
6 继电保护技术竞赛实操要点分析
7 发电厂过电压及绝缘配合基础知识
8 智能变电站运维要点与缺陷管理
9 倒闸操作知识点及10kV倒闸实训
公众号回复：技术交流，加思仿技术群
交流讨论：继电保护、故障分析、整定计算、运行维护、检修调试、规程规范、事故处理、录波解析、仿真测试等技术问题。
群内成员：电网公司、发电集团、保护设备厂家、规划设计院、电科院、高校科研院所、电气设备厂家、工厂企业等专家同行。
主要内容
1.母线保护基础知识
2.母线保护装置的配置
3.调试方法简介
思仿继电保护公众号1 母线保护基础知识
思仿继电保护公众号2 母线保护的配置
思仿继电保护公众号3 母线保护调试方法
作者版权所有，思仿精选分享。
母线保护原理和配置课件
母线保护装置调试方法
母线的接线方式
单母线
单母线分段
当母线电压为10~66kV、出线较少时，可采用单母接线方式； 当出线较多时，可采用单母线分段；对于110kV母线，当出线 数不大于4回线时，可采用单母分段。
母线保护装置调试方法
母线的接线方式
双母线
双母单分段
在大型发电厂或枢纽变电站，当母线电压为110kV及以上，出 线在4回以上时，一般采用双母接线方式，为减少正常检修和 故障时的倒闸操作，一般可将工作母线分成3~4段。
L3 600/5
L1 600/5
I母
II母
3A
4A
L4 600/5 L2 1200/5
差回路的构成
已知220kV母线正常运行，潮流情况如下图所示，求线路 2203/2204 二次电流数据，并模拟C相运行情况（分别计算大 小差电流，变比均1600/5，以二次流入为正，母联极性指向二 母，其余极性均指向母线）
母线保护原理与配置
母线保护的原理与配置
一、母线的基本概念 二、母线保护的相关知识 三、母线保护的原理 四、母线保护的配置 五、母线保护的安措
母线的基本概念
母线是指在变电站各级电压配电装置的 连接，以及变压器等电气设备和相应配电 装置的连接，起着汇集、分配和传递电能 的作用。
现场一次系统图
母线的相关知识
基本概念
为了防止发电厂和变电站母线发生故障 时，电力设备损坏以及系统稳定性破坏， 造成全厂或全变电站大停电乃至全电力系 统瓦解，必须设置性能良好、能正确检测 出故障、动作迅速可靠的母线保护。
母线的接线方式
接线方式主要有：单母线、单母线分段 、双母线、双母线单分段、双母线双分段 、3/2接线等。
母线保护原理及调试
母线保护原理及调试一、概述1、电气主接线的定义：发电厂和变电站的一次设备按照一定的要求和顺序连成的电路，又称为一次接线。
2、电力系统的主接线形式分为有母线形式和无母线形式。
母线又叫汇流排，是电厂、电站汇集和分配电能的电气连接设备。
它把各电源送来的电能汇集起来，并分配给各个用户，表明各种一次设备的数量和作用、设备间的连接方式以及在电力系统的连接情况。
1）、有母线：此类接线方式又可以分为单母线和双母线形式。
A、单母线：常见的接线形式有单母线、单母分段、单母带旁路以及单母分段带旁路。
单母线：单母分段：单母带旁路：单母分段带旁路（I 、II 母均可带旁路）：B 、双母线：常见的形式有双母线、双母分段、双母带旁路以及一个半断路器接线（3/2接线）。
双母分段按照分段类型又可以分为双母单分段和双母双分段；双母带旁路按照旁路类型又可以分为专设母联专设旁路、母联兼旁路、旁路兼母联。
双母线：I 母 II 母 母联双母单分段：双母双分段：双母带旁路：a) 专设母联，专设旁路：母联母联分段Iｂ） 母联兼旁路（Ｉ母带旁路）：ｃ） 旁路兼母联（旁路刀闸在Ｉ母侧）：I 母II 母旁母母联I 母 旁母II 母I 母 II 母 旁母2）、无母线：常见的有单元接线、桥形接线以及多角形接线。
3、母线保护的重要性母线是电力系统中非常重要的设备，其可靠运行直接影响到电力系统的安全和稳定，而母线故障是最严重的电气故障之一，因为它与各个电气元件相联，所以装设必要的母线保护装置能够正确迅速切除母线故障，它的拒动或误动将给电力系统带来严重危害。
4、电力系统对母线保护的要求：1）、可靠性2）、速动性3）、选择性4）、灵敏性二、母线保护1、母线常见的故障类型：相间短路故障、单相接地故障2、母线保护的类型：1）、利用母线上其他元件的保护装置来切除故障。
2）、采用专门的母线差动保护装置。
母线差动可以分为母线完全差动保护和母线不完全差动保护。
我国电网中使用的母线保护类型较多，从元器件构成上大致可分为整流型、集成电路型和微机型。
(精品) 母线保护调试方法课件
准备工作
执行安措
回路检查
出口
传动 试验
保护逻辑校验
装置检查
安措恢复
调试结束
母线保护装置调试方法
五、装置的调试方法 准备工作
编制作业指导书 准备图纸、资料和工器具 学习危险点分析及安全措施 试验前详细阅读装置技术说明书
及使用说明书。
母线保护装置调试方法
五、装置的调试方法 调试过程中的注意事项
因检验需要临时短接或断开的端子，应逐个记录，并在试验结束 后及时恢复；
使用交流电源的电子仪器(如示波器、毫秒计等)进行电路参数测 量时，仪器外壳应与保护屏(柜)在同一点接地；
母线保护装置调试方法
五、装置的调试方法 安措执行流程
装置检查
复核压板位置
拆除各 支路跳 闸连线
断开TA二 次连接
短接各支路 TA二次回路
故障时显示告警信息和动作 报告。
母线保护装置调试方法
液晶显示说明
保护动作报告
保护动作时，液晶
屏自动显示最新保护动 故障序号：
作报告，一屏最多显示 7个，一屏显示不完时
2006-10-09
1
▲ ▼
10:33:34
界面右边有滚动条，可 1 元件4失灵跟跳
以用“↑”、“↓”方 向键翻页显示。
2 失灵跳母联
按复归按钮可切换到
主接线图。
保护异常时，如硬件
自检出错或系统运行异
常，将立即显示异常报 告，格式同上。
打印
按复归按钮可切换到
主接线图。
241ms 退出
动作 116 ms 216 ms
母线保护装置调试方法
键盘 复归
+-
母差保护装置的配置原则和典型方案
模拟盘专题
模拟盘选型
MNP3-D2
（双母单分旁路兼母联 ，Ⅰ、Ⅲ短母）
I母 II母
旁母
1
1
1
1
1
1
1
1
III母 II母
1
1
1
1
1
1
1
1
旁母
4、模拟盘选型
模拟盘专题
模拟盘选型
MNP3-A3
（单母线 ）
1
1
1
1
4、模拟盘选型
模拟盘专题
模拟盘选型
MNP3-A1
（单母线分段 ）
1
1
1
1
模拟盘选型需要和主接线对应（专题），单母线，单母 分段时可无须模拟盘
采用以太网通讯时需要每面屏增加RCS-9784一台
3、典型配置方案
2、典型方案
RCS-918的方案不推荐，目前正逐渐淡出 RCS-916的方案亦不是主力方案，不能与RCS-915组在一
起. 母联RCS-923：
许多地区即便使用，也仅仅用其充电保护功能，母联/分段的 过流、非全相与失灵保护均在RCS-915中实现；
两个装置完成一套保护
2、装置介绍
RCS-915CD
RCS-915C+RCS-915D 部分开入改成强电光耦 母联外部起失灵 Ⅰ、 Ⅲ母各接9个单元
RCS-915CT
同915CD，Ⅰ、Ⅲ母单元数可以调整 多用于电厂，用户变
2、装置介绍
RCS-915E
2、装置介绍
RCS-915F
MNP3-6B
（旁路兼母联，非典型，旁跨Ⅰ母，有旁刀）
旁母
I母 II母
1
1
1
1
1
母线保护调试方法课件
母線保護裝置調試方法
運行方式識別
利用隔離刀閘輔助觸點判別母線運行方式。
隔離刀閘位置異常問題：
a) 某條支路有電流無隔離刀閘位置時，裝置能夠記憶 原來的刀閘位置，根據母線電流的分佈情況校驗刀 閘位置正確性。（此時不回應刀閘位置確認按鈕）
b) 刀閘位置錯誤產生小差電流時，根據當前系統的電 流分佈情況計算出該支路的正確刀閘位置。
檢查保護裝置的箱體或電磁遮罩體與接地網可靠連接；
檢查二次保險（空氣開關）符合要求。
站名
回路名
保護型號
校驗日期
母線保護裝置調試方法 序號
回路名稱
安全措施
操作人 恢復人
安措的執行記錄壓板位置，打開屏前所有出口壓板； 1 出口壓板 拆除屏後跳閘連線，並用絕緣膠布包好，做好記錄
嚴禁誤碰，注意隔離。
拆除啟動失靈開入連線，並用絕緣膠布包好，做好 2 失靈回路 記錄。
保護動作報告的時間（格 式為：年-月-日 時：分：
報告名動稱作元秒：件毫秒）
如果動作元件及跳閘元
件的總行數大於3，其 右側會顯示出一滾動條
跳閘元件
母線保護裝置調試方法
菜單概況
母線保護裝置調試方法
菜單的使用 裝置上電或複位後正常運行所顯示的主菜單
母線保護裝置調試方法
菜單的使用 流覽
母線保護裝置調試方法
因檢驗需要臨時短接或斷開的端子，應逐個記錄，並在試驗結束 後及時恢復；
使用交流電源的電子儀器(如示波器、毫秒計等)進行電路參數測 量時，儀器外殼應與保護屏(櫃)在同一點接地；
母線保護裝置調試方法
五、裝置的調試方法 安措執行流程
裝置檢查
復核壓板位置
拆除各 支路跳 閘連線
斷開TA二 次連接
母线保护调试
母线保护调试母线保护原理及调试导读：注：ta变比折算只适用于差动保护，但在充电、过流等保护中，保护瞬时跳开i母所有连接元件，保护瞬时跳开ii母所有连接元件，7、母联充电保护试验，合“充电保护投入”压板，充电保护自动展宽300ms，2）、做充电保护试验，当充电保护动作后，注：a）充电保护的时间整定不能超过300ms，否则充电保护不会动作，c)、差动保护是否启动母联失灵由控制字整定，充电保护启动母联失灵保护不需要控制字，只要在充电延备注：ta变比换算只适用于于差动维护。
比如，母联变比为600/5，其他电路为1200/5，则在母联加5a电流，经差流换算后的电流就是2.5a。
但在电池、过流等维护中，母联电流受ta变比换算的影响，例如上情况，只要在母联上重新加入大于实际定值的电流即可，不须要提2倍的动作电流。
11）、补跳功能试验将母线上任一元件的刀闸边线断裂，在确保电压枪机对外开放的条件下，搞i母差动试验，维护瞬时奥梅利i母所有相连接元件，若此时差流仍然存有，经过母联失灵延时奥梅利并无刀闸边线的元件；在确保电压枪机对外开放的条件下，搞ii母差动试验，维护瞬时奥梅利ii母所有相连接元件，若此时差流仍然存有，经过母联失灵延时奥梅利并无刀闸边线的元件。
注：对于单母分段接线元件的划分：若最大单元数是偶数，采用最大单元数除以二，前一半单元默认在i母，后一半默认在ii母；若最大单元数是奇数，则采用最大单元数加一然后除以二，前一半单元默认在i母，后一半默认在ii母。
分段元件始终默认1#单元。
7、母联电池维护试验再分“电池维护资金投入”压板1）、自动充电：母联断路器断开（母联twj存在），其中一段母线正常运行及而另一段母线阿芒塔，当母联电流从无到有时判电池状态，电池维护自动沉降300ms。
若在整定延时内母联及电流越减半即为奥梅利母联断路器。
手动电池：给母联电池枪机一个上开进，在一条母线正常运转，另一条母线阿芒塔的条件下，若母联及电流从无到有时即判电池状态。
