防护密闭穿墙套管制作技术交底

3、施工进度紧跟土建进度,如有变动再做对应调整。
4、加工场地设于加工棚,严禁在库房进行焊接、切割等加工。
三、施工工艺
1操作工艺关键点:
（1）焊工必需经过专业培训,熟悉电焊机结构性能以及操作方法和保样板养方法,并经过考试合格后持证上岗。
（2）电焊前应检验全部工具、电焊机、电闸及线路是否接触良好,焊线（正极线）地线（负极线）绝缘是否良好,并不得与乙炔气管、氧气管接触,电焊机外皮接地是否良好,全部线头必需压接紧密牢靠,不得借用避雷地线做外皮接地线。电焊机下须垫木板与地面隔开,电焊工具（电焊机、电闸、胶皮线和焊钳等）,应定时校验绝缘程度。
2选择干燥处放焊机,切割机,氧割设备和干燥处作为作业场。
二、施工组织和施工布署:
1、本项目组织预埋预留作业班组,包含电工1名,焊工2名,普工2名。
2、明确技术管理层次:项目技术责任人→项目施工员→作业班组长→作业人员
施工前施工员对作业班组进行具体本技术交底,施工员负责对施工过程进行检验,发觉问题立刻对班组作出整改通知,班组必需按要求进行认真整改。
2管道材料由设计决定
3防护密闭穿墙管需加抗力片。
4镀锌钢管需双面焊接同时应与结构钢筋焊牢。焊接处应均匀。
5密闭管和密闭肋制作尺寸需严格根据以下尺寸
（防护）密闭管和密闭肋尺寸表
序号
镀锌钢管
管距尺寸
备注
公称直径（MM）
外径（MM）
L（MM）
1
20
26.8
50
2
25
33.5
50
3
32
42.3
60
4
40
48
专业班组长:袁细阳
交底时间:.8.12
交底地址:项目农民工学校

人防施工技术交底内容

人防施工技术交底内容一、人防工程施工中的技术要求及注意事项（一）墙体模板：人防地下室防护、密闭（隔）墙支模时，对拉杆件中间应焊上方形止水板，禁止使用带套管的螺栓。

（二）人防门安装：由于人防门扇对门框墙的垂直度要求很高，施工单位应与人防门生产厂家密切配合，且钢门框安装应和主体施工同时进行。

（三）、人防地下室双向配筋的侧墙、顶板应设置钢筋直径大于 6间距小于500的梅花型拉结筋。

（四）通风空调：1、战时通风管道穿越（染毒区）墙体必须预埋钢管并加止水翼环，该环与预埋管满焊，板材厚〉3㎜；2、预埋钢套管接出端出墙100㎜；3、染毒区风管穿人防墙体不能预留孔洞。

（五）、给、排水：1、穿人防墙、板的给水、排污、消防等管道在人防主体内侧均应设防爆波阀门或防护阀门。

（六）、电气:1、电缆桥架不应直接穿越人防围护结构；2、电源线穿人防墙体时应在墙体内预埋钢套管。

（七）、所有穿人防围护结构及防护隔墙的管道，均应进行防护密闭处理。

（八）、人防设备生产厂家，必须具备国家人防办批准的资质。

（九）、人防设施的安装，必须有人防生产资质的厂家施工。

（十）、使用外省、市的人防设备，必须到广东省人防办和市人防质监站进行备案。

（十一）、施工档案资料采用国家人防质监站批准的《人民防空工程质量检验评定（记录）表》。

十（十二）、质量监督检查部位祥见《人防工程质量监督申请受理书》。

（十三）、竣工验收档案资料祥见《人防工程竣工验收档案资料内容》。

（十四）、未尽事宜以《人民防空地下室设计规范》GB50038-2005、《人民防空工程施工及验收规范》GB50134-2004、《人民防空工程质量检验评定标准》RFJ01-2002为准。

二、其他部分（一）、人防地下室顶板、侧墙不应抹灰。

（二）、用于人防工程的防水材料，必须采用具有国家人防质监站颁发《人防工程防水材料准用证》的厂家产品。

三、该工程项目质量监督人员（一）、质监项目负责姓名电话手机（二）、质量监督员姓名电话手机注：本记录一式四份，质监站、建设、监理、施工单位各一份。

人防水电安装专项施工技术交底

3、人员掩蔽工程，应在防化值班室（进出口）外顶板上预埋DN15热镀锌钢管（用作测压管）。
4、与扩散室相连的通风管，当通风管由扩散室侧墙穿入时，风管不应露出墙面，当通风管由扩散室后墙穿入时，通风管端部应设置向下弯头，并使风管位于距后墙面的1/3扩散室净长处。
5、人防围护结构及密闭墙体风预埋管为直接预埋管，外径为配合尺寸。风管预埋管以δ≧3钢板卷制，预埋管长度为700，两端出砼大于100; 中间双面满焊密闭肋（δ≧5，b≧50）,不焊法兰。不得用现成的钢管截断代替。在防爆波活门对面墙上的预埋风管应焊接90℃弯头朝下。浇混凝土后预埋管内外除锈刷两道红色调和漆。
5、穿越人防顶板的预埋管为预埋套管，预埋管中间双面满焊闭肋（δ≧5，b≧50），套管出顶板上下100。
6、与人防无关
7、消火栓箱在临空墙、防护密闭隔墙、密闭隔墙上应挂墙明装。
8、给水管道双管并行敷设时，两管距离以上为20cm.
四、安全要求
1）要熟悉技术操作安全规程，严格执行安全生产劳动制度，严禁违规施工操作。
3、进出工程的管道不应穿过扩散室。
4、直接穿过防护密闭隔墙、密闭隔墙、临空墙的各种电缆管线，应选用管壁厚度不小于2.5mm的热镀锌钢管，两端出墙3-5cm，中间双面满焊密闭肋（δ≧4，b≧50）,相邻线管管壁间距不小于100mm。
5、人防强、弱电井、各人员出入口和连通口的防护密闭门门框墙上应预埋4～6根管径为50～80mm，壁厚不小于2.5mm的热镀锌钢管，作为备用管。具体做法为两端出墙3-5cm，中间双面满焊密闭肋（δ≧4，b≧50）。
2）正确使用个人防护用品和安全防护措施，进入施工现场必须戴好安全帽，禁止穿硬底和带钉易滑的鞋，安全带/安全网要定期检查，不符合要求的，严禁使用。
3）施工现场的防护设施、安全标志和警告牌，不得擅自拆动。

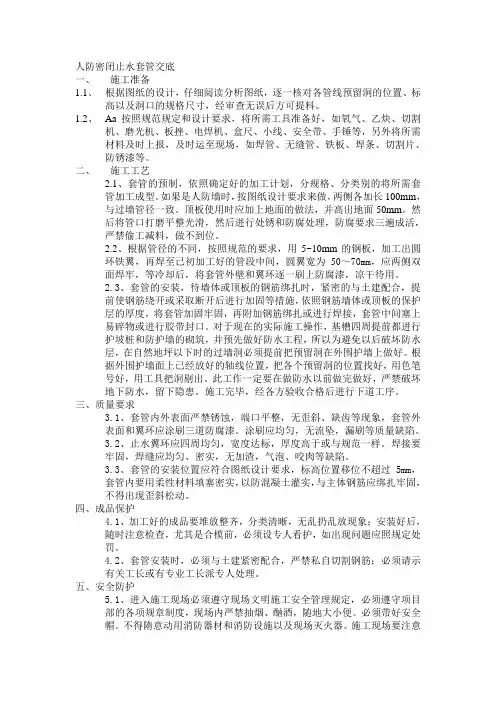

人防密闭止水套管交底

人防密闭止水套管交底一、施工准备1.1、根据图纸的设计，仔细阅读分析图纸，逐一核对各管线预留洞的位置、标高以及洞口的规格尺寸，经审查无误后方可提料。

1.2、Aa按照规范规定和设计要求，将所需工具准备好，如氧气、乙炔、切割机、磨光机、板挫、电焊机、盒尺、小线、安全带、手锤等，另外将所需材料及时上报，及时运至现场，如焊管、无缝管、铁板、焊条、切割片、防锈漆等。

二、施工工艺2.1、套管的预制，依照确定好的加工计划，分规格、分类别的将所需套管加工成型。

如果是人防墙时，按图纸设计要求来做，两侧各加长100mm，与过墙管径一致。

顶板使用时应加上地面的做法，并高出地面50mm。

然后将管口打磨平整光滑，然后进行处锈和防腐处理，防腐要求三遍成活，严禁偷工减料，做不到位。

2.2、根据管径的不同，按照规范的要求，用5~10mm的钢板，加工出圆环铁翼，再焊至已初加工好的管段中间，圆翼宽为50～70mm，应两侧双面焊牢，等冷却后，将套管外壁和翼环逐一刷上防腐漆，凉干待用。

2.3、套管的安装，待墙体或顶板的钢筋绑扎时，紧密的与土建配合，提前使钢筋绕开或采取断开后进行加固等措施，依照钢筋墙体或顶板的保护层的厚度，将套管加固牢固，再附加钢筋绑扎或进行焊接，套管中间塞上易碎物或进行胶带封口。

对于现在的实际施工操作，基槽四周提前都进行护坡桩和防护墙的砌筑，并预先做好防水工程，所以为避免以后破坏防水层，在自然地坪以下时的过墙洞必须提前把预留洞在外围护墙上做好。

根据外围护墙面上已经放好的轴线位置，把各个预留洞的位置找好，用色笔号好，用工具把洞剔出。

此工作一定要在做防水以前做完做好，严禁破坏地下防水，留下隐患。

施工完毕，经各方验收合格后进行下道工序。

三、质量要求3.1、套管内外表面严禁锈蚀，端口平整，无歪斜、缺齿等现象，套管外表面和翼环应涂刷三道防腐漆。

涂刷应均匀，无流坠，漏刷等质量缺陷。

3.2、止水翼环应四周均匀，宽度达标，厚度高于或与规范一样。

1#人防预埋套管技术交底

表C2—2施工技术交底记录施工单位：山西八建集团有限公司2014年9月23 日编号：001工程名称山西翔建、御景华府房地产项目交底项目地下室人防工程给排水、消防、通风及排烟系统施工共1页第1页交底内容：地下室人防工程给排水、消防、通风及排烟系统预留预埋管技术交底一、给排水、消防工程1、穿越人防围护结构墙体和顶板的管道均应加设钢性防水套管。

（1）、穿墙管道防水及密闭处理套管加焊止水环法，在管道穿过防水混凝土结构处，预埋套管，套管中间加焊止水环，止水环应与套管满焊且严密（δ≥5，b≥50）；防水套管内径要比管道外径大30mm-50mm，穿楼板套管下端与楼面平齐，上端高出建筑地面20mm ,厕所间高出50mm。

穿墙套管两端与墙面平齐，套管与管道间的空隙用油麻填实，并用沥青灌平。

（2）配合预留预埋预留前应核对结构图与管道施工图，如有不符应及时向设计提出；预留后对所有预留洞及预埋件情况进行坐标、标高、管径等的核对、检查并做好详细的技术复核记录。

2、穿越人防围护结构内墙体的管道均应采用普通钢套管。

普通钢套管内外均涂刷防锈漆一道，在墙体配筋时将套管及时预埋到墙体里，待套管校正无误后必须进行对套管固定，避免发生位移，套管与管道间的空隙用油麻填实，并用沥青灌平。

3、接地漏的重力排水管道采用镀锌钢管，螺纹连接，管道伸进集100mm并接管至坑底200mm，地漏上口标高低于地平面5-10mm，盖板应能在地漏支口内灵活转动，明露管道刷两道沥青漆。

管道预埋时与土建密切配合。

4、套管及管道预埋时位置要准确、牢固、无遗漏，在浇注混凝土过程中派专人配合校对，看管埋件，以免移位、变形。

二、通风及排烟工程1、穿墙风管预埋应按人防设计要求安装。

通风管道穿人防围护结构及密闭墙体预埋管为直接预埋管，外径与风管外径一样，预埋管必须用3mm厚钢板密闭处理焊接。

预埋长度为500mm，两端各出混凝土墙体100mm，中间双面满焊密闭肋（δ≥5，b≥50），不得用现成钢管截断代替。

人防防护密闭套管技术交底（水）

人防防护密闭套管技术交底（水）1、作业条件：土建完成顶板、梁支模；梁钢筋绑扎完毕；现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。

2、材料要求：2.1钢管的材质必须合格,有出厂合格证,设计有特殊要求时还必须符合设计要求；2.2外观检查钢管壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；2.3锁紧螺母外形完好、丝扣清晰,无翘曲、变形等缺陷；3、主要机具：铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。

4、施工队伍进场后，要立即进行细致的审图，对图纸中所发现的问题及时提出来，并反映到责任工程师处解决。

5、在审图时，要充分考虑到今后的安装工作及美观，避免出现以下问题：5.1 留洞距墙过近，导致管道安装时，接头在墙里，不符合验收规范。

5.2 留洞距墙过远，管道安装后不够美观，影响装修。

5.3施工前，检查并核对现场的定位线及标高线，无法满足要求的及时向主管责任人提出解决。

5.4 施工人员应认真仔细对照现场核对图纸，不得出现漏埋及错埋现象。

5.5管道在穿外墙及人防墙体的套管均按设计要求采用柔性或刚性防水套管。

5.6管道套管原则上应比管径大两号；底板套管下端与结构面平齐。

5.7管及埋地管道安装完后，两端必须进行封堵保护，以防止杂物灌入堵塞管道。

5.8密闭套管止水环采用10MM厚，50MM宽钢板，与套管双面满焊。

5.9制作套管前，必须对管道进行充分的除锈。

5.10套管切割后，必须进行扫口；管径较大，需用气焊进行切割的，必须对切口进行打磨处理。

5.11成排或成行套管必须拉线检查，以确保在同一条直线上，所有预埋套管必须横平、竖直6、人防分区内配管水施04、09、15图中人防区预埋防护密闭套管轴线及标高和做法如下：350DN65-1.24-5-A水施15预埋防护密闭套管300DN65-1.212-C-D水施15预埋防护密闭套管350DN65-1.28-9-A水施15预埋防护密闭套管350DN100-17-8-A水施15预埋防护密闭套管250DN1006-7-C-D水施09预埋防护密闭套管3 250DN1006-7-C-D水施09预埋防护密闭套管250DN1506-7-C-D水施09预埋防护密闭套管17.1.1埋设套管时，若必须割断钢筋，须事先与技术负责人联系，征得同意后方可断筋，孔洞大于300的需加加强筋加固，任何时候不得擅自断筋。
