初中物理中考专题复习：光学作图题
60 °
中考题赏析2
• 在一个干枯的井底正中 央P点趴着一只青蛙，它 能看到的视野范围如图 (a)所示。天降大雨时井 中全部灌满水。若青蛙 仍在P点，它的视野将发 生变化。请你在图 (b) 中利用光路图确定青蛙 视野变化的大致范围， 并用阴影线表示出来。
视野
P 图（a)
P 图（b)
中考题赏析3
中考题赏析4
考查的内容
(1)光的直线传播
（2）光的反射和折射的光路图 （3）利用平面镜成像原理或特点 作图 （4）透镜的三条特殊光线光路图
(5)根据光路填光学元件
光的直线传播作图
1、图中小红站在路灯底下，请画 出小红在地面上形成影子的光路， 并标出影子的位置。
2、下图中，S是光源，A是不透明 的物体，L是竖直墙面，试画出光 源S照不到墙面的范围
光的反射与折射作图
45°
θ光的 ,若是眼睛在看东西，光线要 眼睛。 ②光的折射中，不论是空气与水的折射，还是空气与玻 璃的折射，都是空气中光线与法线的角 .
中考题赏析1
如图所示：太阳光与 水平面成60°角，要 利用平面镜使太阳光 沿竖直方向照亮井底， 请通过作图确定平面 镜的位置，镜面与水 平面所成角的度数就 等于 。
在图中画出了入射光线，在方框内填上一个适当 透镜，并完成光路图
（甲）
（乙）
中考题赏析2
画出下列图中凹透镜的折射光线 的方向。
光学综合作图题
1、如题图所示，S为光源，它发出的一条光线射到 竖直放置的平面镜上，发生反射，进入水中时又发 生折射。请作出S在平面镜中所成的像S′、反射光 线以及该光线经平面镜反射后进入水中的折射光线 的大致方向。
B C
中考题赏析2
• 如图所示，S’为 发光点S在平面镜 MN中的像，若S发 生的一条光线SA经 平面镜反射后过P 点，请在图中找出 发光点S的位置， 并画出入射光线SA。
S′
P
中考题赏析3
• 如图，ＡＢ、ＣＤ是发光 点Ｓ发出的两条光线经平 面镜反射后的反射光线。 请确定发光点Ｓ的位置和 它在平面镜中的像Ｓ′。
• 图中的两架敌机，一架是实际飞机，一架是从潜 水艇上观察到的该飞机的像，请用光的作图法确 定哪个是实际飞机。
利用平面镜成像特点作图
A’ A
S
B’ B 图6
图4
图5
S’ 作法归纳： 平面镜成像中,像和物关于镜面 ,虚像用 表示,且所有反射光线的反向延长线相交于用 .
中考题赏析1
A
• 在图中画出物体ABC 在平面镜中所成的 像。
D B
A
C
中考题赏析4
如图所示，S’为点光源S在平面镜 MN中的像，SA为光源S发出的一条光 线，请画出平面镜MN，并完成光线 SA的光路。
透镜的三条特殊光线光路图
作法归纳：过光心方向 ；平行于主轴的 入射光，通过凸透镜折射后经过 ，通过 凹透镜折射后折射光线的反向延长线经过
；光路是
.
中考题赏析1
2、如图，请画出从光源S发出的三条 光线，经透镜折射后的传播方向．
3.请完成图中，光线通过凸透镜折 射，再经平面镜反射的光路图．
初中物理光学作图专题
初中物理光学作图专题学校：___________姓名：___________班级：___________考号：___________一、作图题1、如图，两平面镜相互垂直。
请根据光的反射定律，①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。
2、画出图中光线Q经过平面镜后的反射光线。
3、如图甲所示是检查视力时的情景，人面对平面镜而坐，身后是视力表，请在乙图中画出人眼通过平面镜看到视力表中S点的光路图。
4、小明用平面镜将太阳光反射后竖直射向井底，在图上作出平面镜的位置。
5、2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。
如图甲所示。
请在图乙中完成人眼看到钢球A点像的大致光路，A为钢球上的一点，O为球心。
6、如图所示，小梦到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。
画出小梦眼睛B点看到新鞋A点在平面镜中所成像的光路图。
7、小明制作了一个能同时看到昆虫背部和腹部的观察箱，如图所示。
请你画出他通过平面镜观察昆虫腹部A点的光路图。
8、小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲。
小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙。
请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角r（保留作图痕迹）。
9、如图所示，OA为一条从空气射入水中的反射光线，请作出OA的入射光线和大致的折射光线，并在图中标出入射角的度数。
10、在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。
如图为解释这一现象的情景，其中A为水底的物体，A 是岸边儿童看到的A的像。
请你在图中作出过O点的入射光线和折射光线。
11、周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。
中考物理专题复习专练之光学作图题

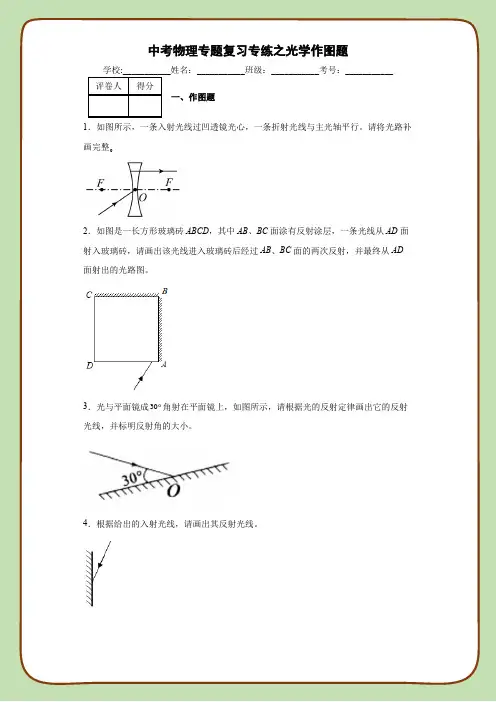

中考物理专题复习专练之光学作图题学校:___________姓名：___________班级：___________考号：___________评卷人得分一、作图题1．如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。
请将光路补画完整｡2．如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD 面射出的光路图。
3．光与平面镜成30角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
4．根据给出的入射光线，请画出其反射光线。
5．如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
6．请根据要求作图（保留作图痕迹）。
图中A'B'是物体AB 在平面镜中所成的像，请根据平面镜成像特点作出物体AB 。
7．请在图中画出物体AB 在平面镜中所成的像AB。
8．如图，装有水的烧杯底部有一枚硬币A ，眼睛在B 处看到硬币在C 处。
画出人眼看到硬币的光路图。
9．如图所示，一束光AB 从空气斜射向透明玻璃，请作出这束光的反射光线和大致的折射光线。
（保留作图痕迹）10．如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．( )11．请在图中画出光线经过凹透镜后的光路图（F为焦点）。
12．图中已给出入射光线和出射光线，请在方框中画出适当的透镜。
13．如图，点光源S位于凸透镜一侧。
在图中画出S发出的两条光线通过凸透镜后的折射光线。
14．如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。
( )15．如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
16．如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。
2024年中考物理专题训练——光学作图(含解析) (2)
2024年中考物理专题训练——光学作图1．做出物体AB在平面镜中所成的像（保留必要的作图痕迹）。
2．画出图中入射光线AO经平面镜反射后的光线．3．如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。
4．钱包掉到沙发下。
没有手电筒，小明借助平面镜反射灯光找到了钱包。
图中已标示了反射光线与入射光线，请在图中标出平面镜，并画出法线。
5．如图所示，已知一条入射光线过凸透镜的光心O，一条经过凸透镜折射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线．6．请在图中画出光线AO的折射光线和BC的入射光线．7．如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．8．如图所示，请画出人眼暗从A点看到物体S在平面镜中的像S′的光路图．9．请在图中画出光线的反射光线和折射光线。
10．有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后。
反射光线为a、如图所示。
请在图中到画出：⑴凸透镜的焦点F；⑵点光源S的位置；⑶光线a经过凸透镜后的折射光线。
11．如图所示，AO为入射光线，ON为法线．请画出入射光线AO的反射光线．12．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S’的位置，并完成反射光路图。
14．如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
要求：画出点光源S；补充入射光线；画出反射光线经过凸透镜的折射光线。
15．按题目要求完成．如图，一束光从空气斜射入水中，请画出反射光线和折射光线．16．当光线从水射向空气时，它的反射光线如图所示．画出入射光线和折射光线．17．在该图中，画出光线经凸透镜折射后的光路图．18．如图所示，请作出入射光线AO的反射光线OB和折射光线OC，并标出反射角的度数。
中考物理专题复习-光学作图
中考物理专题复习-光学作图1．如图所示，平行玻璃砖A侧有一发光点S，请用作图法作出从B侧看到S的像S′的光路图。
2．请补全从空气射向水面的入射光线。
3．请在图中画出由S点发出的光，经过凸透镜后的折射光线，并请你在图上大致画出S点所对应的像。
4．在图中画出物体AB在平面镜MN中的像A′B′。
5．如图所示，请画出a、b两束光的折射光线。
6．请你完成凹透镜的两条光线的光路。
7．如图所示，是光线经过凸透镜后的折射光线，请补充凸透镜左边的入射光线，并画出进入水中的折射光线的大致位置（F为凸透镜右侧焦点，同时也是光线进入水中的入射点）8．如图所示，一束激光正好对准半圆形玻璃的中心照射，试作图表示光的大致传播路径（提示：光路要完整）。
9．根据图中的入射光线和折射光线，将透镜的种类画在虚线框内。
10．将图中的光路补充完整，画出入射或折射光线。
11．完成如图所示的光路图。
12．在下列虚线框内画出合适的透镜。
13．如图甲所示，小明看到被霓虹灯妆点的唐河老大桥倒映在河面上，构成一幅美轮美奂的画面。
请在图乙中画出小明看到水中的一只霓虹灯的光路图。
14．按要求作图（请保留作图痕迹）。
如图所示，水池的侧壁上安装了一盏小射灯A，站在水池旁边的小杰（眼睛在C点）（即图中的C点）的光路图。
15．如图所示，若射向平面镜的一束光OA经镜面反射后恰沿平行于凸透镜主光轴的方向射出，请在图中画出：①平面镜放置的位置；②通过凸透镜后的折射光线。
16．光线AO以45°入射角射向平面镜。
请根据光的反射定律，在图中画出反射光线OB。
17．如图甲所示，在小宁与平面镜之间有一只杯子，为何杯子和杯子的像在小宁眼球视网膜上成的像大小不同？根据“平面镜成像”、“视觉的形成”等有关知识，请你在图丙中画出杯子AB在视网膜上成的像A'B'。
（要求：先根据平面镜成像规律画出AB，再用图乙的方法画出A'B'）18．如图所示半圆玻璃砖，O为半玻璃砖的圆心，请画出一束光从空气斜射到O点后进入到玻璃砖的光路图。
中考物理《光学作图》专项练习题(附答案)
中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。
8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。
中考物理《光学作图》专项练习题(附答案)
中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。
4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。
7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。
9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。
10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。
15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。
2023年中考物理专题复习-光学作图
2023年中考物理专题复习-光学作图1．在图中，根据给出的入射光线，画出相应的折射光线。
2．如图所示的a、b是两条由点光源S发出后又经平面镜反射的反射光线。
根据平面镜成像特点画出点光源S。
3．如图所示，根据平面镜成像特点画出物体AB所成的像。
4．在图中，补充完整的光路。
5．如图所示请画出这一条光线通过透镜后出射光线（注意标出箭头方向）。
6．画出折射光线或入射光线。
7．如图所示表示两条射向透镜的光线，请在图中画出它们通过透镜后的光路。
8．作出图中物体在平面镜中所成的像。
9．图中F是透镜的焦点，ab是烛焰发出的两条光线，请作出它们通过透镜后的出射光线。
10．书中有这样一个有趣的实验，起初茶碗看起来是空的，但当我们慢慢往茶碗中倒水时，你会发现碗中还藏着一枚硬币。
请画出小华刚看到硬币时的光路。
11．在图中已画出光线通过透镜前、后的光路，请在方框内画出适当的透镜。
12．根据图a、b中给出的入射光线，画出通过透镜后的折射光线。
13．如图所示，从S出来的一束光线射向平面镜后，反射光线经过点P，请你作出光路图。
14．一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
15．如图所示，A是烛焰上的一点，B是人眼的位置，请画出经过平面镜看到A点的光路图。
16．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。
请你完成光路图。
17．作出下列各图：夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。
完成图中入射光线的所有反射光线的光路图。
18．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。
图中的两个点B1和B2分别是物、像的位置。
请在图中作出潜水员观察物体的光路图。
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。
2024年中考物理专题训练——光学作图(解析版)
2024年中考物理专题训练——光学作图1．根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A′B′。
2．如图，一束光从空气斜射入水中，请画出折射光线和反射光线。
3．根据平面镜成像的规律，画出物体AB在平面镜中所成的像4．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势；画出她的脚上B点的光线经平面镜后进入人眼A点的光路图。
5．如图所示，点光源S在平面镜前，经平面镜生成一个像，且点光源S发出的一条光线经平面镜反射后的反射光线经过A点，试在图中画出像的位置。
6．在图中画出通过透镜的入射光线或者折射光线。
7．如图所示，MM′为平面镜，NO为法线，一束光线OA与镜面夹角成30°射出平面镜，请在图中作出反射光线OA的入射光线BO，并标出入射角的度数。
8．在图中把太阳光反射到井里并能垂直照亮井底，做出平面镜并补全光路。
9．如图，请根据平面镜成像的特点画出物体AB所成的像。
10．根据平面镜成像的特点，在图中画出物体AB在平面镜MN MN中所成的像。
11．在图中画出入射光线AO的反射光线，并标出反射角和入射角的度数。
12．如图所示，根据平面镜成像特点，作出物体AB在平面镜中的像。
13．利用一块平面镜使图中的一束光竖直射入井中，画出光路图并求出反射角的大小。
14．在图甲中的光屏M上画出蜡烛AB经小孔所成的像A'B'。
15．如图，在A点看到水中物体S的像在S'，画出一条在A点看到物体像S'的光路图。
16．完成图中两条光线经过凸透镜后的传播路径。
17．如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线、折射光线。
18．如图所示，平面镜前A点处有一个点光源，B是人眼的位置，请画出人眼看到A处点光源的像的光路图。
参考答案：1．【详解】平面镜成像中，像与物关于平面镜对称，用虚线分别过A、B点做平面镜的垂线，再用刻度尺量取AB两点分别到平面镜的距离，根据像距等于物距，取得A的像点A′、B的像点B′，用虚像连接A′B′，在A端打上箭头，即得像A′B′，如图所示：2．【详解】光反射时，反射光线和入射光线在法线两侧、反射角等于入射角；光从空气斜射向水中时，折射光线和入射光线在法线两侧，折射角小于入射角，故作图如下：3．【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，并做垂足，如图所示4．【详解】作出点B在平面镜中的像，即B关于平面镜的对称点B′，连接AB′，与镜面的交点即为入射点O，连接BO为入射光线，OA为反射光线。
2024年中考物理专题训练——光学作图
2024年中考物理专题训练——光学作图1．在图中，画出平行于凸选镜主光轴的入射光线AB经透镜折射后的光线。
2．如图6所示，己给出了入射光线和折射光线，请在方框内画出合适的透镜。
3．在图中画出折射光线的大致方向；经光滑墙壁反射后的反射光线。
4．如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，D点是潜水员观察到小鸟像的位置，请画出潜水员观察鱼、鸟的光路图。
5．完成图光路图，画出入射光线和反射光线，并标出入射角。
6．“井底之蛙”这个成语大家都很熟悉。
如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。
大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况。
7．如图为某望远镜内部结构的部分光路图，有一光线入射到平面镜A上，反射后平行主光轴依次经过焦点均位于F的凸透镜B和凹透镜C。
经过平面镜A反射后的光线已画出，请画出入射光线，并把光图补充完整。
8．如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．9．在图中画出了光线通过透镜前、后的方向，请你在方框内填上适当的透镜。
10．如图所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜的位置，标出反射角和反射角的度数，保留作图痕迹。
11．如图光源S发出的光经透镜折射后，其中的两条折射光线，试用作图的方法．确定点光源S及像点S′的位置，并完成光路．12．如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置．13．如图所示，光线AO射到平面镜上，使其沿水平方向传播，请在图中画出所需平面镜的位置，并标出反射角的度数（要去保留必要的作图痕迹）．14．如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜向行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。
请你在图乙中画出司机眼睛（B点）通过挡风玻璃丽看到车内装饰物（A点）的像的光路图。
2022年中考物理真题汇编：光学作图(附解析)
2022年中考物理真题汇编：光学作图一、作图题1．如图所示，一束光线从玻璃斜射入空气，同时发生反射和折射，请在图中画出反射光线和折射光线的大致传播方向。
