水库整险加固工程项目划分及单元工程质量评定
2.1基本概念
（1）单位工程系指能独立发挥作用或具 有独立的施工条件的工程，通常是若干 个分部工程完成后才能运行使用或发挥 一种功能的工程。单位工程常常是一座 独立建（构）筑物，特殊情况下也可以 是独立建（构）筑物中的一部分或一个 构成部分。
（2） 分部工程系指组成单位工程的各个 部分。分部工程往往是建（构）筑物中 的一个结构部位，或不能单独发挥一种 功能的安装工程。
10 2020/8/25
（1） 单位工程划分原则
枢纽工程按设计结构及施工部署划 分。以每座独立的建筑工程或独立发挥 作用的安装工程为单位工程。如厂（站） 房、办公楼、溢洪道、土（石或混凝土） 坝、进水闸、进（出）水池等建筑工程 分别为单位工程，金属结构、机电设备、 电气、通讯等安装工程分别为单位工程。
渠道工程中的明渠（暗渠）开挖、 填筑按施工部署划分，衬砌防渗（冲） 工程按变形缝或结构缝划分，单元工程 不宜大于100m。
堤坝工程按施工方法、部署、以及 便于进行质量控制和考核的原则划分。
14 2020/8/25
2.4划分应注意的几个问题
2.4.1 单元工程 根据单元工程的概念，单元工程是
项目划分的最基本也是最小的项目。一 般来说，单元工程是不宜再往下划分的， 不能再用子单元，分单元等名词来把单 元工程再划分成更小的项目。
5 2020/8/25
（3） 单元工程系指组成分部工程的、由 一个或几个工种施工完成的最小综合体， 是日常质量考核的基本单位。可依据设 计结构、施工部署或质量考核要求把建 筑物划分为层、块、区、段等来确定。
（4） 重要隐蔽工程，指主要建筑物的地 基开挖、地下洞室开挖、地基防渗、加 固处理和排水工程等。
渠道工程按渠道级别或工程建设期、 段划分。以一条干（支）渠或同一建设 期、段的渠道工程为单位工程，投资或 工程量大的建筑物以每座独立的建筑物 为单位工程。
水库枢纽除险加固工程全套质量检验评定表

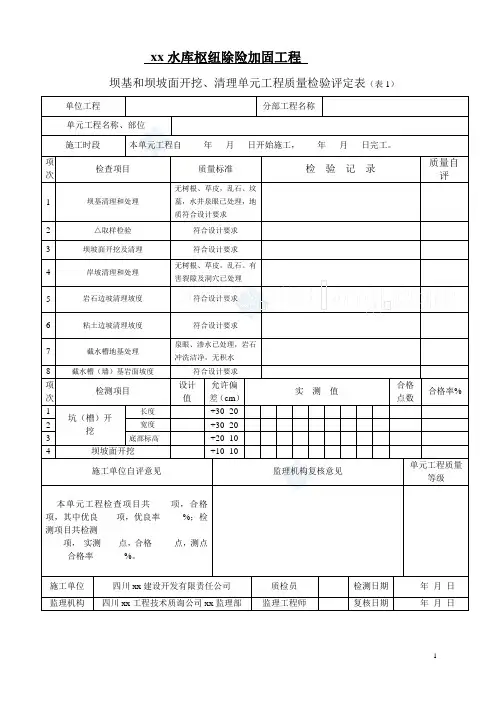

xx水库枢纽除险加固工程坝基和坝坡面开挖、清理单元工程质量检验评定表（表1）单位工程分部工程名称单元工程名称、部位施工时段本单元工程自年月日开始施工，年月日完工。
项次检查项目质量标准检验记录质量自评1 坝基清理和处理无树根、草皮，乱石、坟墓，水井泉眼已处理，地质符合设计要求2 △取样检验符合设计要求3 坝坡面开挖及清理符合设计要求4 岸坡清理和处理无树根、草皮，乱石。
有害裂隙及洞穴已处理5 岩石边坡清理坡度符合设计要求6 粘土边坡清理坡度符合设计要求7 截水槽地基处理泉眼、渗水已处理，岩石冲洗洁净，无积水8 截水槽（墙）基岩面坡度符合设计要求项次检测项目设计值允许偏差（cm）实测值合格点数合格率%1坑（槽）开挖长度+30 -202 宽度+30 -203 底部标高+20 -104 坝坡面开挖+10 -10施工单位自评意见监理机构复核意见单元工程质量等级本单元工程检查项目共项，合格项，其中优良项，优良率%；检测项目共检测项，实测点，合格点，测点合格率%。
施工单位四川xx建设开发有限责任公司质检员检测日期年月日监理机构四川xx工程技术质询公司xx监理部监理工程师复核日期年月日xx水库枢纽除险加固工程岩石边坡开挖单元工程质量检验评定表（表2）单位工程分部工程名称单元工程名称、部位施工时段本单元工程自年月日开始施工，年月日完工。
项次检查项目质量标准检验记录质量自评1 △保护层开挖浅孔、密孔、少药量、火炮爆破2 △平均坡度小于或等于设计坡度3 开挖坡面稳定、无松动岩块项次检测项目设计值允许偏差（cm）实测值合格点数(点)合格率（%）1 坡脚标高+20 -102 坡面局部超欠挖斜长≤15m+30 -203斜长＞15m+50 -30检查结果主要检查项目共项，符合质量标准，一般检查项目共项，质量标准允许偏差项目共检测点，其中合格点，合格率%。
施工单位自评意见自评质量等级监理机构复核意见复核质量等级施工单位四川xx建设开发有限责任公司质检员检测日期年月日监理机构监理工程师复核日期年月日xx水库枢纽除险加固工程岩石地基开挖单元工程质量检验评定表（无结构要求或无配筋）（表3）单位工程分部工程名称单元工程名称、部位施工时段本单元工程自年月日开始施工，年月日完工。
水利工程项目划分要点(河道治理,水库除险加固,灌区,渠道)
单元工程划分
石笼护脚
石笼护坡
土工织物铺设
水利水电工程施工质量验收评定标准—堤防工程（SL 634-2012)
单元工程划分
水利水电工程施工质量验收评定标准—堤防工程（SL 634-2012)
灌溉与排水工程施工质量评定规程（SL703-2015）
灌溉与排水工程施工质量评定规程（SL703-2015）
节 水 灌 溉 工 程 验 收 规 范
单元工程划分
灌溉与排水工程施工质量评定规程（SL703-2015）
单元工程划分
灌溉与排水工程施工质量评定规程（SL703-2015）
单元工程划分
灌溉与排水工程施工质量评定规程（SL703-2015）
（大、中型渠（沟）道是指4级及4级以上的灌排渠沟工程；大、中型渠（沟） 系建筑物是指4级及4级以上的灌排建筑物。田间工程包含灌区与纯排水区）
3.2.2 小型灌区排水工程可以每处独立的灌区（排水区）作为1个单位工程， 当工程项目投资较大时，应按项目类型或招标段划分单位工程。
3.2.3 分散的小型灌溉与排水工程或小型水源工程可按项目区合理划分单位 工程。（如小型农田水利重点县项目，可结台年度项目安排情况将一个县内 的分散工程划分为1个单位工程）
单位工程划分原则
分部工程划分原则单元工程划分来自元工程划分单元工程划分
水利水电工程施工质量验收评定标准—堤防工程（SL 634-2012)
单元工程划分
水利水电工程施工质量验收评定标准—堤防工程（SL 634-2012)
单元工程划分
护坡砂（石）垫层、土工织物铺设：应与护坡单元划分相对应。
适用于灌溉与排水工程及符合下列条件的小型水源工 程施工质量评定：
小型水库除险加固工程验收办法
小型水库除险加固工程验收办法（暂行）1 总则1.1 为规范我省小型水库除险加固工程的验收工作，根据水利部《水利水电建设工程验收规程》（SL223－1999），结合小型水库除险加固工程的特点，特制定本办法。
1.2 本办法适用于总投资小于1000万元的小型水库除险加固工程。
1.3 小型水库除险加固工程验收分为分部工程验收、完工检查和竣工验收。
1.4 验收工作的主要内容：检查工程是否按照批准的设计进行建设；检查已完工程在设计、施工、设备制造安装等方面的质量，并对验收遗留问题提出处理要求；检查工程是否具备恢复运行或进行下一阶段建设的条件；总结经验教训，并对工程作出评价；及时移交工程。
1.5 验收工作的依据是有关法律、规章和技术标准，水行政主管部门有关文件，批准的设计文件及相应设计变更、修改文件，施工合同，监理签发的施工图纸和说明，设备技术说明书等。
1.6 当工程具备验收条件时，应及时组织验收。
未经验收或验收不合格的工程不得交付使用或进行后续工程施工。
1.7 完工检查、竣工验收时必须要有质量评定意见：—1 —1、按照水利行业现行标准SL176－96《水利水电工程施工质量评定规程》（试行）进行质量评定。
2、完工检查必须有水利水电工程质量监督单位的工程质量初评意见，竣工验收必须有水利水电工程质量监督单位的工程质量评定报告。
1.8 验收工作由验收（检查）组负责，验收结论必须经2/3以上验收（检查）组成员同意。
验收过程中发现的问题原则上由验收（检查）组协商确定。
组长对有争议问题有裁决权。
若有1/2以上的验收（检查）组成员不同意裁决意见时，应报请验收主持单位决定。
1.9 验收（检查）组成员必须在验收成果文件上签字，若有保留意见应在验收鉴定书中明确记载。
1.10 验收资料制备由项目法人负责统一组织，有关单位应按项目法人的要求及时完成；竣工验收有关工作报告可由项目法人组织统一编写，要求见附录D。
验收所需提供、备查资料见附录E、F。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我省已建大型水库50座（不包括葛洲坝、 丹江口、隔河岩、陆水、黄龙滩），中型水库 233座。按流域划分，属长江流域的有大型49 座，中型226座；属淮河流域的有大型1座，中 型7座。
由于多方面的原因，我省众多大中型水库普 遍存在诸多的病险隐患，已查出大中型病险水 库有151座，占大中型水库总座数的53%，其 中大型水库45座，中型水库106座。已列入全 国第一、二批病险水库整险加固计划的有10座 （巩河水库已脱险）。水库的安危，对我省国 民经济持续稳定健康发展具有举足轻重的影响。 我们面临的任务是繁重的。
1
2020/5/2
水库整险加固工程项目划分与新建水利 水电工程项目划分是有区别的。影响已建水 库安全运行的问题很多，但对每一座已建水 库来说，出现的问题又不可能一样。比如说， A水库的问题是大坝或溢洪道达不到防洪标准； B水库的问题是坝肩、坝基渗漏，背水面坡比 太陡引起滑坡，迎水面护坡塌陷、滑落；C水 库的问题是溢洪道建设不配套，底板、导墙、 消力池水毁严重，闸门、启闭设备老化或失 灵；D水库的问题是A+B；E水库的问题却是 B+C，等等。立项不同、工作内容不同、投 资不同、工程量不同、工期不同，给项目划 分带来许多困难，不易操作，弄得不好就会 出现混乱。项目划分合理，质量控制与检验 评定就不难解决了。
2 2020/5/2
2、项目划分
水利水电工程的质量评定，首先应进行 评定项目的划分。划分时，应从大到小的顺 序进行，即某工程项目一般可划分为若干个 单位工程，每个单位工程又划分为若干个分 部工程，而每个分部工程又可进一步划分为 若干个单元工程（有工序或无工序），这样 有利于从宏观上进行项目评定的规划，不至 于在分期实施过程中，从低到高评定时出现 层次、级别和归类上的混乱。工程质量评定 时，应从低层到高层的顺序依次进行，即先 单元工程，后分部工程，再单位工程，这样 可以从微观上按照施工工序、工种和有关规 定，在施工过程中把好施工质量关，由低层 到高层逐级进行工程质量控制和检验评定。
3 2020/5/2
2.1基本概念
（1）单位工程系指能独立发挥作用或具 有独立的施工条件的工程，通常是若干 个分部工程完成后才能运行使用或发挥 一种功能的工程。单位工程常常是一座 独立建（构）筑物，特殊情况下也可以 是独立建（构）筑物中的一部分或一个 构成部分。
（2） 分部工程系指组成单位工程的各个 部分。分部工程往往是建（构）筑物中 的一个结构部位，或不能单独发挥一种 功能的安装工程。
4 2020/5/2
（3） 单元工程系指组成分部工程的、由 一个或几个工种施工完成的最小综合体， 是日常质量考核的基本单位。可依据设 计结构、施工部署或质量考核要求把建 筑物划分为层、块、区、段等来确定。
（4） 重要隐蔽工程，指主要建筑物的地 基开挖、地下洞室开挖、地基防渗、加 固处理和排水工程等。
（5） 中间产品，指需要经过加工生产的 土建类工程的原材料及半成品。
5 2020/5/2
（6） 工程关键部位，指对工程安全或效 益有显著影响的部位。
（7） 外观质量得分率，指单位工程外观 质量实际得分占应得分数的百分数。
6 2020/5/2
2.2划分依据
（1） 经批准的设计文件、施工图纸、金 属结构设计图样与技术条件、设计修改 通知书。
（2） 招投标文件、工程承发包合同中采 用的技术标准。
（3） SL176-1996《水利水电工程施工质 量评定规程（试行）》。
（4） SDJ249.1-6-88《水利水电基本建设 工程单元工程质量等级评定标准》。
（5） SL223-1999《水利水电建设工程验 收规程》。
7 2020/5/2
（6） SL239-1999《堤防工程施工质量评 定与验收规程》。
（7） GBJ300-88《建筑安装工程质量检 验评定统一标准》。
（8） JTJ071-94《公路工程质量检验评定 标准》。
（9） 国家及水利水电行业颁布的有关法 规。
8 2020/5/2
2.3划分原则
总的指导原则：贯彻执行国家正式 颁布的标准、规定，水利工程以水利行 业标准为主，其他行业标准参考使用。 如房屋建筑安装工程按分项工程、分部 工程、单位工程划分；水工建筑安装工 程按单元工程、分部工程、单位工程划 分等。
9 2020/5/2
（1） 单位工程划分原则
枢纽工程按设计结构及施工部署划 分。以每座独立的建筑工程或独立发挥 作用的安装工程为单位工程。如厂（站） 房、办公楼、溢洪道、土（石或混凝土） 坝、进水闸、进（出）水池等建筑工程 分别为单位工程，金属结构、机电设备、 电气、通讯等安装工程分别为单位工程。
渠道工程按渠道级别或工程建设期、 段划分。以一条干（支）渠或同一建设 期、段的渠道工程为单位工程，投资或 工程量大的建筑物以每座独立的建筑物 为单位工程。
10 2020/5/2
堤坝工程按设计结构及施工部署划 分。以堤坝身、堤坝岸防护、交叉连接 建筑物等分别为单位工程。
11 2020/5/2
（2） 分部工程划分原则
枢纽工程按设计结构的主要组成部分 划分。
渠道工程和堤坝工程按设计及施工部 署划分。
同一单位工程中，同类型的各个分部 工程的工程量不宜相差太大，不同类型的各 个分部工程投资不宜相差太大。每个单位工 程的分部工程数目不宜少于5个。
12 2020/5/2
（3） 单元工程划分原则
枢纽工程按设计结构、施工部署或 质量考核要求划分。建筑工程以层、块、 段为单元工程，安装工程以工种、工序 等为单元工程。
渠道工程中的明渠（暗渠）开挖、 填筑按施工部署划分，衬砌防渗（冲） 工程按变形缝或结构缝划分，单元工程 不宜大于100m。
堤坝工程按施工方法、部署、以及 便于进行质量控制和考核的原则划分。
13 2020/5/2
2.4划分应注意的几个问题
2.4.1 单元工程 根据单元工程的概念，单元工程是
项目划分的最基本也是最小的项目。一 般来说，单元工程是不宜再往下划分的， 不能再用子单元，分单元等名词来把单 元工程再划分成更小的项目。
另外，我们常用的单元工程与其他 行业分项工程是有区别的：
