超声波焊接机的工作原理
超声波焊接机原理是什么

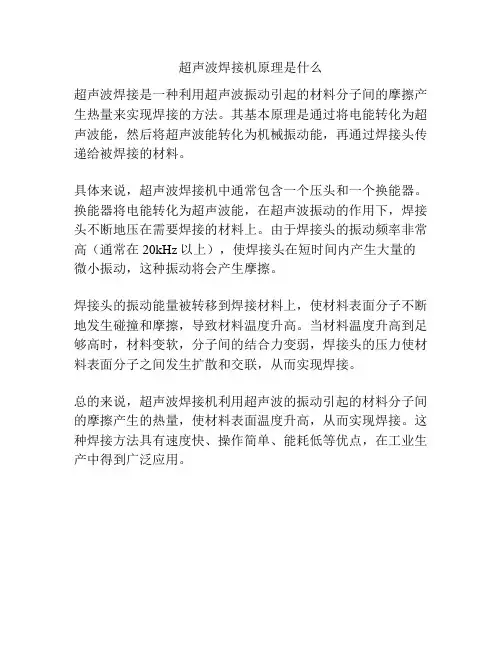

超声波焊接机原理是什么
超声波焊接是一种利用超声波振动引起的材料分子间的摩擦产生热量来实现焊接的方法。
其基本原理是通过将电能转化为超声波能，然后将超声波能转化为机械振动能，再通过焊接头传递给被焊接的材料。
具体来说，超声波焊接机中通常包含一个压头和一个换能器。
换能器将电能转化为超声波能，在超声波振动的作用下，焊接头不断地压在需要焊接的材料上。
由于焊接头的振动频率非常高（通常在20kHz以上），使焊接头在短时间内产生大量的微小振动，这种振动将会产生摩擦。
焊接头的振动能量被转移到焊接材料上，使材料表面分子不断地发生碰撞和摩擦，导致材料温度升高。
当材料温度升高到足够高时，材料变软，分子间的结合力变弱，焊接头的压力使材料表面分子之间发生扩散和交联，从而实现焊接。
总的来说，超声波焊接机利用超声波的振动引起的材料分子间的摩擦产生的热量，使材料表面温度升高，从而实现焊接。
这种焊接方法具有速度快、操作简单、能耗低等优点，在工业生产中得到广泛应用。
超声波焊接机的原理
超声波焊接机的原理简介超声波焊接是一种常见的非热焊接方法，它利用超声波振动来实现材料的连接。
超声波焊接机以其高效、环保、无公害的特点，在多个领域有广泛应用。
本文将深入探讨超声波焊接机的原理。
超声波焊接原理概述超声波焊接机的工作原理是利用超声波振动产生的热能，将工件的接触面材料加热到熔点，然后施加一定的压力，使两个接触面材料迅速融合在一起。
超声波振动系统超声波振动系统是超声波焊接机的核心部件，它由发生器、换能器和振动工具组成。
发生器产生高频的电信号，通过换能器将电能转换为机械振动，并传递到振动工具上实现焊接过程中的振动。
发生器发生器是超声波焊接机的电源设备，负责产生高频的电信号。
它的主要功能是将低频的电能转换为高频的电能。
发生器的频率通常在20kHz至70kHz之间，具体频率取决于焊接材料的特性和焊接要求。
换能器换能器是将发生器产生的高频电信号转换为机械振动的装置。
它由压电陶瓷材料制成，该材料在电场刺激下表现出机械振动的特性。
换能器的设计与工作频率密切相关，通过选择适当的换能器可以实现不同频率范围内的振动。
振动工具振动工具是通过换能器传递振动的部件，它通常是接近焊接材料的一端，负责传递振动能量到工件上。
振动工具的形状和尺寸根据焊接要求的不同而有所变化。
超声波焊接过程超声波焊接过程主要包括工件的准备、焊接面的配合、焊接条件的选择、焊接过程的控制等几个关键步骤。
下面将详细介绍超声波焊接的具体过程。
工件准备在超声波焊接前，首先需要对要连接的工件进行准备。
这包括去除工件表面的油污和杂质，确保焊接接触面的清洁和平整。
同时，需要对工件进行合适的定位和夹紧，以确保焊接位置和焊接压力的准确控制。
焊接面配合焊接面配合是指将要焊接的两个工件的接触面密切贴合在一起。
为了保证焊接的质量，需要对焊接面加工，通常采用切割、冲孔等方式进行。
焊接面的配合质量直接影响到焊后连接的强度和密封性。
焊接条件选择在超声波焊接过程中，根据工件的材料特性和焊接要求的不同，需要选择合适的焊接条件。
超声波焊接机的工作原理
超声波焊接机的工作原理超声波焊接机是一种利用超声波振动产生热能，将两个或多个工件通过熔融材料相互连接的设备。
它在工业生产中广泛应用于塑料、金属和纺织品等材料的焊接。
工作原理如下：1. 超声波发生器：超声波焊接机的核心部件是超声波发生器。
它产生高频电能并将其转换为超声波振动能量。
超声波振动频率通常在20kHz到70kHz之间，这是人耳听不到的频率。
2. 换能器：超声波发生器将电能转换为机械振动能量，通过换能器传递给焊接头。
换能器通常由压电陶瓷材料制成，当施加电压时，它会发生机械振动。
3. 焊接头：焊接头是超声波焊接机的另一个重要组件。
它将机械振动能量转化为热能，并将其传递给工件。
焊接头通常由钛合金或铝合金制成，具有良好的导热性能和机械强度。
4. 压力系统：超声波焊接机利用压力系统将工件紧密地固定在焊接头下方。
在焊接过程中，施加适当的压力可以确保焊接接头之间的紧密接触，从而提高焊接质量。
5. 焊接过程：当超声波振动传递到焊接头时，焊接头与工件之间的接触面产生摩擦热。
这导致工件表面的塑料或金属熔化，并形成液态熔融层。
随后，施加的压力将两个工件压合在一起，使熔融材料在冷却过程中重新固化，从而实现焊接。
6. 控制系统：超声波焊接机配备了先进的控制系统，可以精确控制焊接过程的参数，如振动频率、振幅、压力和时间。
这些参数的调整可以根据不同的材料和焊接要求进行优化，以确保焊接质量和效率。
超声波焊接机的工作原理基于超声波的机械振动和热效应。
通过合理的参数控制和优化设计，它可以实现高效、可靠的焊接，广泛应用于汽车、电子、医疗器械等行业。
超声波焊接机的工作原理

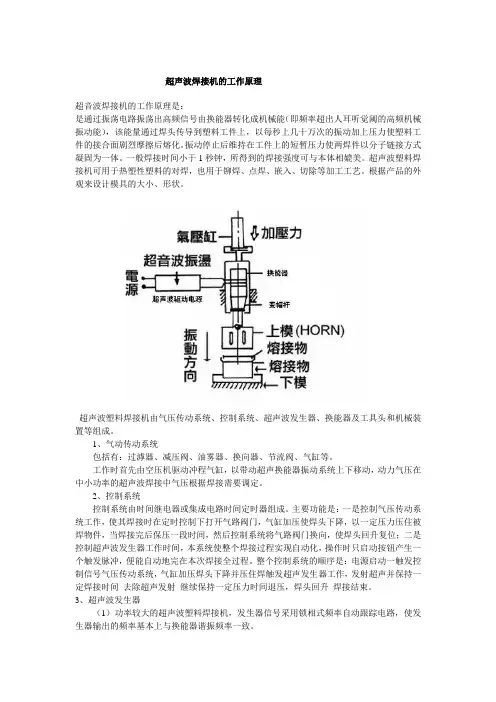

超声波焊接机的工作原理超音波焊接机的工作原理是：是通过振荡电路振荡出高频信号由换能器转化成机械能（即频率超出人耳听觉阈的高频机械振动能），该能量通过焊头传导到塑料工件上，以每秒上几十万次的振动加上压力使塑料工件的接合面剧烈摩擦后熔化。
振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。
一般焊接时间小于1秒钟，所得到的焊接强度可与本体相媲美。
超声波塑料焊接机可用于热塑性塑料的对焊，也用于铆焊、点焊、嵌入、切除等加工工艺。
根据产品的外观来设计模具的大小、形状。
超声波塑料焊接机由气压传动系统、控制系统、超声波发生器、换能器及工具头和机械装置等组成。
1、气动传动系统包括有：过滹器、减压阀、油雾器、换向器、节流阀、气缸等。
工作时首先由空压机驱动冲程气缸，以带动超声换能器振动系统上下移动，动力气压在中小功率的超声波焊接中气压根据焊接需要调定。
2、控制系统控制系统由时间继电器或集成电路时间定时器组成。
主要功能是：一是控制气压传动系统工作，使其焊接时在定时控制下打开气路阀门，气缸加压使焊头下降，以一定压力压住被焊物件，当焊接完后保压一段时间，然后控制系统将气路阀门换向，使焊头回升复位；二是控制超声波发生器工作时间，本系统使整个焊接过程实现自动化，操作时只启动按钮产生一个触发脉冲，便能自动地完在本次焊接全过程。
整个控制系统的顺序是：电源启动一触发控制信号气压传动系统，气缸加压焊头下降并压住焊触发超声发生器工作，发射超声并保持一定焊接时间去除超声发射继续保持一定压力时间退压，焊头回升焊接结束。
3、超声波发生器（1）功率较大的超声波塑料焊接机，发生器信号采用锁相式频率自动跟踪电路，使发生器输出的频率基本上与换能器谐振频率一致。
（2）功率在500W以上的超声波塑料焊接机所用发生器采用自激式功率振荡器，也具有一定的频率跟踪能力。
4、超声波焊接机使用的声学系统，主要是有换能器和工具头构成的。
一、打开电源无显示原因：保险丝熔断解决方法：1、检查功率管是否短路2、更换保险丝二、超声波测试无电流显示原因：1、功率管烧毁2、高压电容烧毁3、继电器控制线路部分有故障解决方法：更换相关烧毁零件三、起声波测试电流偏大、过载原因：1、焊头没锁紧或有裂纹2、若不带焊头，电流大，此换能器或二级杆老化或有裂纹二、3、功率管特性有变异或烧毁4、功率放大电路部分有故障解决方法：更换相关零件四、焊接时电流偏大、过载原因：1、气压偏高2、焊头过大，冲击电流大3、触发压力高，延迟时间长4、二级杆变比偏高解决方法：1、调低气压2、使用较大功率机型3、调低触发压力，减少延迟时间三、4、换用低倍数二级杆五、触发触发开关焊头不落原因：1、急停开关未复位2、触发开关不能同时触发或其中一个接触不良3、程序控制板有问题解决方法：1、将急停开关复位2、检测使两个触发开关能同时触发3、检测程序板排除故障，一般为IC问题六、触发触发开关后，超声时间非常长或者保压时间非常长原因：焊接时间或保压时间波段开关断路解决方法：调整波段开关触点，使之接触良好七、触发触发开关后，超声波不能触发原因：1、压力触发开关损坏2、程序板有问题解决方法：1、更换压力触发开关或小弹簧2、检测程序板排除故障，一般为IC问题四、一、超声波金属焊接机的工作原理：当超声波发生器施加功率于换能器，换能器的振动通过变幅杆得到机械振幅放大，并传到工具头；强烈的超声振动力在垂直压力作用下加到被焊物上，使两金属间产生高频摩檫。
超声波焊接机原理
超声波焊接机原理超声波焊接机是一种常用于塑料焊接的设备，利用超声波的机械振动来实现焊接过程。
它可以在短期内实现高效、可靠的焊接，并且不需要使用额外的焊接材料或者添加剂。
超声波焊接机的工作原理可以分为以下几个步骤：1. 超声波振动系统：超声波焊接机通过压电陶瓷换能器将电能转换为机械振动能量。
这种换能器通常由陶瓷片和金属片组成，当施加电压时，陶瓷片会发生压缩和膨胀，从而产生高频的机械振动。
2. 聚焦系统：超声波焊接机利用聚焦系统将超声波能量集中到焊接部位。
聚焦系统通常由焊头和振动块组成。
焊头是一个金属块，它通过振动块与换能器连接，将超声波能量传递给焊接部位。
3. 塑料熔融：焊接部位通常由两个塑料件组成。
当超声波能量传递到焊接部位时，塑料件会受到振动力的作用，产生磨擦热。
这种磨擦热会使塑料件表面温度升高，进而使塑料熔融。
4. 压力施加：在塑料熔融的同时，超声波焊接机还会施加一定的压力。
这种压力可以匡助塑料件更好地接触并形成焊接接头。
同时，压力还可以促进熔融塑料的流动，使其充满焊接接头的空隙。
5. 冷却：当塑料熔融充满焊接接头后，超声波焊接机会住手振动，并保持一定的压力，使焊接接头冷却。
冷却过程中，熔融塑料会重新固化，形成坚固的焊接接头。
超声波焊接机的原理基于超声波的特性，其频率通常在20kHz至40kHz之间。
超声波具有高频率、短波长和高能量密度的特点，这使得它可以在短期内产生大量的热量，实现快速焊接。
超声波焊接机广泛应用于汽车、电子、医疗器械、家电等行业，可以用于焊接塑料零件、组装电子元件、封装器件等。
它具有焊接速度快、焊接质量高、无需额外材料等优点，因此被广泛使用。
总结起来，超声波焊接机利用超声波的机械振动和磨擦热原理，通过施加压力将塑料件熔融并形成焊接接头。
它是一种高效、可靠的焊接方法，广泛应用于各个领域。
超声波焊接机的工作原理
超声波焊接机的工作原理超声波焊接机是一种常用于金属和塑料焊接的设备，它利用超声波振动将工件加热并连接在一起。
以下是超声波焊接机的工作原理的详细解释。
1. 超声波发生器：超声波焊接机的核心部件是超声波发生器。
它产生高频的电信号，并将其转换为机械振动。
2. 换能器：超声波发生器的电信号被传递到换能器上。
换能器是由压电陶瓷材料制成的，能够将电信号转换为机械振动。
换能器的振动频率通常在20kHz到70kHz之间。
3. 振动焊头：换能器产生的机械振动通过焊头传递给工件。
焊头通常由钛合金制成，具有良好的导热性和机械强度。
4. 压力系统：超声波焊接机通过压力系统将工件保持在一定的压力下。
这有助于确保焊接的质量和稳定性。
5. 聚焦角：焊头的设计通常具有特定的聚焦角度，以确保超声波能够集中在焊接区域。
聚焦角度的选择取决于工件的材料和形状。
6. 界面磨擦：焊接过程中，焊头施加在工件上的压力会产生界面磨擦。
这种磨擦会产生热量，使工件表面温度升高。
7. 塑性变形：由于焊头的振动和界面磨擦，工件表面的温度升高，材料开始软化。
在一定的压力下，工件开始发生塑性变形。
8. 熔融：随着温度的升高和塑性变形的发生，工件表面的材料开始熔融。
熔融的材料填充在焊接区域，并与另一工件表面的熔融材料相互融合。
9. 冷却固化：焊接完成后，焊接区域的温度会逐渐降低。
熔融的材料会在冷却过程中固化，形成坚固的焊接点。
超声波焊接机的工作原理基于超声波的机械振动和界面磨擦产生的热量。
它可以实现快速、高效、无污染的焊接过程，适合于各种金属和塑料材料的连接。
必能信超声波焊接机工作原理
必能信超声波焊接机工作原理
超声波焊接机是一种常用的无损连接技术，其主要工作原理是利用高频超声波振动引起的热量和压力，在连接两个或更多物体时产生强大的摩擦热来融合它们。
超声波焊接机的工作原理如下：
1. 超声波振动：超声波焊接机通过发生器将电能转换为高频机械振动，将频率提高到20 kHz以上，一般为20-40 kHz。
2. 运动传递：超声波振动通过波导传递到焊接头，使其在垂直方向上产生振动。
3. 摩擦热：当两个焊接部位受到振动作用时，它们之间的接触面产生大量的摩擦热，摩擦热可以使材料表面融化并形成熔池。
4. 压力作用：超声波焊接机的压头施加一定的垂直压力，使两个焊接部位之间的熔池流动并形成结合。
焊接头的几何形状和压力的大小对焊接质量有影响。
5. 冷却：当焊接头的振动停止时，熔池会迅速冷却，形成一条新的连接线。
超声波焊接机通常用于连接塑料、金属和复合材料等物体。
它具有不需要熔剂、不锈钢等特殊情况下很好的焊接效果，而且焊接速度快，能耗低，不会污染环境等优点。
- 1 -。
超声波焊接机的工作原理
超声波焊接机的工作原理IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】超声波焊接机的工作原理超音波焊接机的工作原理是：是通过振荡电路振荡出高频信号由换能器转化成机械能（即频率超出人耳听觉阈的高频机械振动能），该能量通过焊头传导到塑料工件上，以每秒上几十万次的振动加上压力使塑料工件的接合面剧烈摩擦后熔化。
振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。
一般焊接时间小于1秒钟，所得到的焊接强度可与本体相媲美。
超声波塑料焊接机可用于热塑性塑料的对焊，也用于铆焊、点焊、嵌入、切除等加工工艺。
根据产品的外观来设计模具的大小、形状。
超声波塑料焊接机由气压传动系统、控制系统、超声波发生器、换能器及工具头和机械装置等组成。
1、气动传动系统包括有：过滹器、减压阀、油雾器、换向器、节流阀、气缸等。
工作时首先由空压机驱动冲程气缸，以带动超声换能器振动系统上下移动，动力气压在中小功率的超声波焊接中气压根据焊接需要调定。
2、控制系统控制系统由时间继电器或集成电路时间定时器组成。
主要功能是：一是控制气压传动系统工作，使其焊接时在定时控制下打开气路阀门，气缸加压使焊头下降，以一定压力压住被焊物件，当焊接完后保压一段时间，然后控制系统将气路阀门换向，使焊头回升复位；二是控制超声波发生器工作时间，本系统使整个焊接过程实现自动化，操作时只启动按钮产生一个触发脉冲，便能自动地完在本次焊接全过程。
整个控制系统的顺序是：电源启动一触发控制信号气压传动系统，气缸加压焊头下降并压住焊触发超声发生器工作，发射超声并保持一定焊接时间去除超声发射继续保持一定压力时间退压，焊头回升焊接结束。
3、超声波发生器（1）功率较大的超声波塑料焊接机，发生器信号采用锁相式频率自动跟踪电路，使发生器输出的频率基本上与换能器谐振频率一致。
（2）功率在500W以上的超声波塑料焊接机所用发生器采用自激式功率振荡器，也具有一定的频率跟踪能力。
