x射线机操作规程

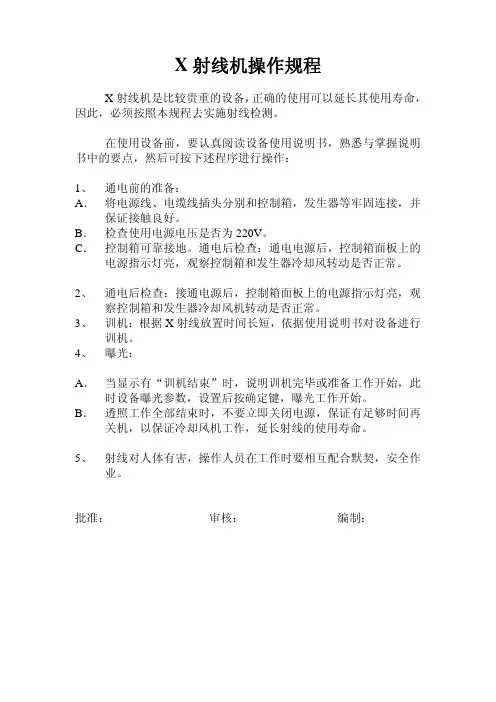

X射线机操作规程
X射线机操作规程
X射线机是比较贵重的设备，正确的使用可以延长其使用寿命，因此，必须按照本规程去实施射线检测。
在使用设备前，要认真阅读设备使用说明书，熟悉与掌握说明书中的要点，然后可按下述程序进行操作：
1、通电前的准备：
A．将电源线、电缆线插头分别和控制箱，发生器等牢固连接，并保证接触良好。
B．检查使用电源电压是否为220V。
C．控制箱可靠接地。
通电后检查：通电电源后，控制箱面板上的电源指示灯亮，观察控制箱和发生器冷却风转动是否正常。
2、通电后检查：接通电源后，控制箱面板上的电源指示灯亮，观
察控制箱和发生器冷却风机转动是否正常。
3、训机：根据X射线放置时间长短，依据使用说明书对设备进行
训机。
4、曝光：
A．当显示有“训机结束”时，说明训机完毕或准备工作开始，此时设备曝光参数，设置后按确定键，曝光工作开始。
B．透照工作全部结束时，不要立即关闭电源，保证有足够时间再关机，以保证冷却风机工作，延长射线的使用寿命。
5、射线对人体有害，操作人员在工作时要相互配合默契，安全作
业。
批准：审核：编制：。
X射线机操作规程
X射线机操作规程X射线机操作规程为了保证X射线机的正常运转，避免操作过程中对人员和设备带来危害，制定X射线机操作规程，详细规定X射线机的操作流程和注意事项，保障操作人员和使用人的健康和生命安全。
本文将从以下几个方面进行阐述：一、X射线机的操作流程：1. 小区域放射线检查a. 准备检查前的工作：关闭所有后门和窗户，确保工作区域无人员存在b. 检查人员穿戴专业防护设备：铅衣，头盔，手套等c. 打开X射线机的电源开关和充电器开关，启动X射线机设备d. 确认X射线机工作状态正常e. 将需要检查的物品放入X射线机的检查区域f. 点击X射线机设备上的“开始”按钮，进行放射线检查g. 等待放射线扫描结束，确认检测结果h. 关闭X射线机设备i. 检查人员摘除防护设备，完成工作2. 大区域放射线检查a. 准备检查前的工作：关闭所有后门和窗户，确保工作区域无人员存在b. 检查人员穿戴专业防护设备：头盔，铅衣，手套等c. 在大型物品的检测区域设置传感器并校准d. 打开X射线机的电源开关和充电器开关，启动X射线机设备e. 确认X射线机工作状态正常f. 将需要检查的物品放入X射线机的检查区域g. 点击X射线机设备上的“开始”按钮，进行放射线检查h. 在放射线扫描期间，使用传感器扫描大型物品，确认其安全性i. 等待放射线扫描结束，确认检测结果j. 关闭X射线机设备k. 检查人员摘除防护设备，完成工作二、X射线机操作注意事项：1. 操作人员必须接受专业的X射线安全教育和操作培训2. 操作人员必须穿戴检查所需的个人保护装备3. 在操作前必须确认X射线机设备正常工作状态4. 在使用X射线机设备的同时应确保操作人员远离扫描区域5. 在操作过程中遵循安全标准和相关法规，并按照规定流程操作6. 使用X射线机设备前必须及时进行充电，保证设备运转7. 在操作X射线机设备期间，防止设备过度使用，对其进行良好的维护和保养8. 在操作结束后，清理设备、工作区域并关闭所有X射线机设备三、X射线机操作考核为保障工作安全和X射线机设备的正常运转，操作人员需每年进行一次安全考核。
X射线机操作规程
X射线机操作规程
1、了解X射线机的基本原理，熟悉其实用性能，爱护设备，经常擦试维护。
2、使用尽可能稳定的电源，50Hz，190～240V，超出或低于上述范围应增加电子稳压器。
3、X射线机在拍片前应按说明书要求进行训机，工作时限必须以1：1的比例间歇地进行操作，当X射线发生器在辐射X射线时，绝不能切断电源。
4、X光机工作时外壳应可靠接地，不得用零线。
在附近有焊接情况下，必须使X光机（特别是发生器）与所焊接的铁板等物绝缘。
5、在开始X射线辐射之前，必须先核实风扇是否随电源的接通而转动，曝光结束后还应继续用风扇冷却一段时间。
6、使用中防止控制器受潮、发生器受冲击，夏天应避免在烈日下使用控制器。
7、现场拍片时，安全工作范围不小于20M，并设置明显危险标志。
X射线探伤机操作规程
X射线探伤机操作规程1.X光机操作前的准备工作。
2.使用前应检查X光机是否处于完好状态，电缆线、电源线是否有破损。
3.使用前应检查使用现场是否有妨碍安全操作的因素。
4.X光机送上高压前，所有人员要撤离非安全区。
并在非安全区作出明显标记，在条件允许的情况下，需派人监护，防止无关人员进入正在作业区域。
5.安全防护用品，如铅衣、铅帽、射线报警器等。
6.将地线接至控制箱上接地端，并将地线的尖头接地杆插进潮湿地下；或将地线连接到用于接地专用的接线端处。
7.接好X射线警报灯，警报灯闪烁时，说明X光机正在工作，应阻止所有人靠近工作区域。
8.训机：送电。
按X光机使用说明书的要求对X光机进行老化训练，训机完后，才可开始透照。
9.透照工作结束后，不能立即关机，要让X光机充分散热。
10.在X射线停止发射期间，为了保持冷却风扇继续旋转，不要关闭电源开关。
11.X光机一定用所附属的接地线与大地接线，不得在电焊铁板上接地。
12.X光机以间歇方式工作，工作时间与休息时间为1:1。
13.X射线发生器和控制器一定与同一编号的组合起来使用。
14.在插入和拔出电缆前，一定在切断电源后进行，要注意插座中不要受潮及混入垃圾，泥砂等。
15.发生器和焊接中的铁板等的钢材之间一定要绝缘，并注意不要让发生器受到冲击力。
16.X射线发生前在接通电源的情况下，应确认冷却风扇是否在运转。
17.在室外操作时应避免太阳光直射。
应采取防护措施，防止无关人员进入作业区。
18.探伤机长期不使用时，每月必须训机一次并应训练至70%以上。
19.在电源电压不稳的情况下，要使用稳压器。

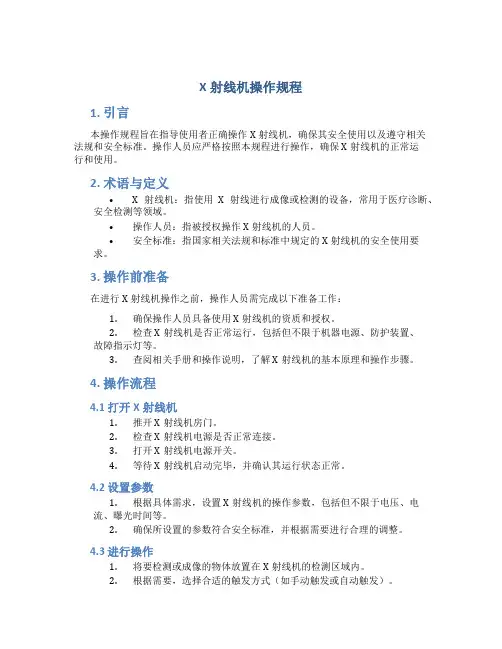

x射线机操作规程
X射线机操作规程1. 引言本操作规程旨在指导使用者正确操作X射线机，确保其安全使用以及遵守相关法规和安全标准。
操作人员应严格按照本规程进行操作，确保X射线机的正常运行和使用。
2. 术语与定义•X射线机：指使用X射线进行成像或检测的设备，常用于医疗诊断、安全检测等领域。
•操作人员：指被授权操作X射线机的人员。
•安全标准：指国家相关法规和标准中规定的X射线机的安全使用要求。
3. 操作前准备在进行X射线机操作之前，操作人员需完成以下准备工作：1.确保操作人员具备使用X射线机的资质和授权。
2.检查X射线机是否正常运行，包括但不限于机器电源、防护装置、故障指示灯等。
3.查阅相关手册和操作说明，了解X射线机的基本原理和操作步骤。
4. 操作流程4.1 打开X射线机1.推开X射线机房门。
2.检查X射线机电源是否正常连接。
3.打开X射线机电源开关。
4.等待X射线机启动完毕，并确认其运行状态正常。
4.2 设置参数1.根据具体需求，设置X射线机的操作参数，包括但不限于电压、电流、曝光时间等。
2.确保所设置的参数符合安全标准，并根据需要进行合理的调整。
4.3 进行操作1.将要检测或成像的物体放置在X射线机的检测区域内。
2.根据需要，选择合适的触发方式（如手动触发或自动触发）。
3.在确认操作环境安全的前提下，进行X射线机的启动。
4.4 实时监控1.在进行X射线检测或成像时，操作人员应时刻监控操作过程，确保其安全进行。
2.如有异常情况或危险情况发生，立即停止操作，并采取相应的应急措施。
4.5 操作结束1.检查X射线机是否运行完毕，可以正常关闭。
2.关闭X射线机电源开关。
3.关闭X射线机房门。
4.整理操作环境，回收和存储相关设备和材料。
5. 安全措施在使用X射线机的过程中，操作人员应遵守以下安全措施：1.穿戴防护设备，包括但不限于X射线防护衣、手套、眼镜等。
2.在操作区域周围设置明显的警示标志，防止未经授权人员进入。
3.确保X射线机的安全防护装置完好，并按照要求定期检查和维护。
X射线机操作规程

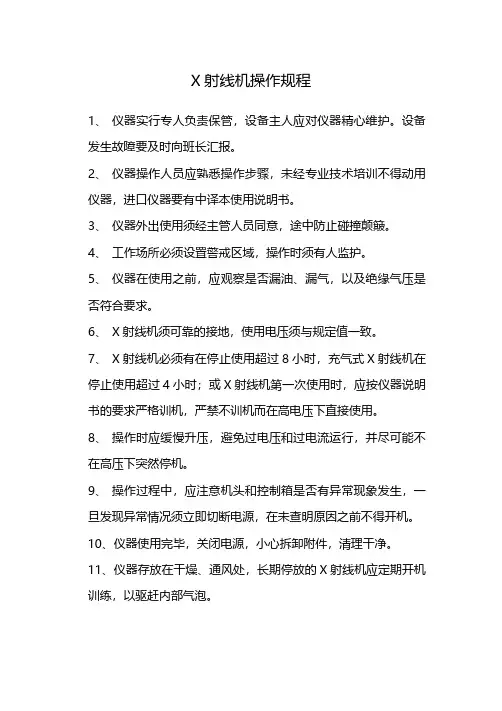

X射线机操作规程
1、仪器实行专人负责保管，设备主人应对仪器精心维护。
设备发生故障要及时向班长汇报。
2、仪器操作人员应熟悉操作步骤，未经专业技术培训不得动用仪器，进口仪器要有中译本使用说明书。
3、仪器外出使用须经主管人员同意，途中防止碰撞颠簸。
4、工作场所必须设置警戒区域，操作时须有人监护。
5、仪器在使用之前，应观察是否漏油、漏气，以及绝缘气压是否符合要求。
6、X射线机须可靠的接地，使用电压须与规定值一致。
7、X射线机必须有在停止使用超过8小时，充气式X射线机在停止使用超过4小时；或X射线机第一次使用时，应按仪器说明书的要求严格训机，严禁不训机而在高电压下直接使用。
8、操作时应缓慢升压，避免过电压和过电流运行，并尽可能不在高压下突然停机。
9、操作过程中，应注意机头和控制箱是否有异常现象发生，一旦发现异常情况须立即切断电源，在未查明原因之前不得开机。
10、仪器使用完毕，关闭电源，小心拆卸附件，清理干净。
11、仪器存放在干燥、通风处，长期停放的X射线机应定期开机训练，以驱赶内部气泡。
X射线机操作规程
X射线机1.操作规程1.1X 射线机的安装1.1.1将控制箱放在平坦的地方，且与 X 射线发生器距离保持在 20 米以上。
面板向上，打开机箱盖，断开电源开关。
1.1.2将接地线一端接到控制器接地端子上，另一端接到专用接地线上。
1.1.3用连接电缆将控制器和 X 射线发生器连接起来，并保证接触良好。
1.1.4用电源电缆将供电电源连接到控制器上。
1.2X 射线机启动操作1.2.1合上电源开关，冷却风扇转动，计时器显示前次曝光时间，约 15 秒钟后，蜂鸣器鸣叫一声，“备妥”灯亮。
1.2.2将计时器显示值调节到所需的曝光时间。
1.2.3根据所连接的发生器，对照相应的刻度，将电压调节旋钮调节到所需要的千伏值。
1.2.4按“高压开”按钮，“高压”灯开始闪烁，X 射线发生器开始工作。
此时计时器显示值逐渐减少。
1.2.5当计时器显示“0.0”时表明曝光时间已到，机器自动切断高压，蜂鸣器鸣叫一声之后计时器逐渐回到前次预定值，准备下一次曝光。
1.2.6机器工作时间与休息时间应按 1：1 比例进行。
1.2.7若控制器连接的是 3005 型发生器，请在合上电源开关后，第一次开高压前，使用 3005 切换按钮将控制器换到 3005 方式。
在其它时间按动此按钮无效。
操作 3005 切换按钮时需连续按住按钮 5 秒钟以上，3005 指示灯才会变亮，表明控制器已切换到 3005 方式。
若按住 3005 切换按钮 5 秒钟以上，3005 指示灯仍然不亮，说明控制器有故障，需要检修。
2.维护保养2.1机器每天使用前都要进行简单的训机，根据 X 射线管的工作电压大小来选定时间，一般训机到最高千伏的时间应不小于 5 分钟。
2.2射线机属贵重精密设备，在使用中应轻拿轻放，非工作时应放置在干燥通风处。
2.3 X 射线发生器构造脆弱，是 X 射线机的易损设备，在使用、搬运和运输途中应防撞、防摔、防震。
2.4 X 射线发生器在施工中应采取安全可靠的固定、支垫、绑扎措施，防止仪器坠落发生事故。
x射线操作规程
x射线操作规程
《X射线操作规程》
一、前言
X射线是一种高能辐射，具有穿透力强，可以用于医疗、工业和科研领域。
在使用X射线设备时，必须严格按照规程操作，以确保人员和环境的安全。
本规程旨在规范X射线设备的使
用和管理，保障操作人员和周围环境的安全。
二、操作规程
1. 操作人员必须接受相关的X射线安全培训，并持有相关的
操作证书。
2. 在使用X射线设备时，必须穿戴防护用具，如铅胸衣、铅
手套等。
3. 在设备运行之前，必须进行设备的定期检查和维护，以确保设备的正常工作状态。
4. 在操作X射线设备时，必须保持设备的正常通风，避免辐
射外泄。
5. 操作人员必须严格按照设备操作手册的要求进行操作，并禁止随意更改设备的参数。
6. 在实验或检测中，必须遵循X射线设备的操作程序，严格
控制辐射的时间和强度。
7. 操作完毕后，必须将X射线设备关机，并进行必要的安全
措施和消毒。
8. 在X射线设备故障时，必须及时停止使用，并进行维修，
直到设备正常工作为止。
9. X射线设备的使用和管理必须符合国家相关的法律法规和标准。
三、结果分析
严格按照《X射线操作规程》进行操作和管理，可以有效保障操作人员和环境的安全，减少X射线辐射对人体的危害。
同时，也可以确保X射线设备的正常运行，提高工作效率。
四、结论
《X射线操作规程》是X射线设备操作和管理的指南和规范，必须严格遵守并执行。
只有这样，才能确保X射线设备的安
全使用，保障人员和环境的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X射线机操作规程
1.适用范围：
本规程适用于额定管电压小于等于300KV X射线探伤机操作使用。
2.人员要求
2.1X 射线探伤机操作人员都应经过专业培训，并持有国家质量技
术监督局的I级或I级以上的射线检验人员资格证书；
2.2X 射线探伤机操作人员应熟悉所用设备的基本结构、性能、各
部分作用及相关安全知识；
2.3X射线探伤机操作人员应严格按照本程序操作X射线探伤机,
并对设备使用的安全性负责。
3．操作步骤
3.1开机前的准备工作
1.检查X射线探伤机操作箱和机头，无任何损坏痕迹以及安装螺
丝脱落、电线破损，方可接上电源。
使用条件不符合无损检测仪器说明书要求时，不得使用.
2．根据试件的材料和厚度选取合适的曝光条件。
控制探伤曝光条件时，必须严格符合设备性能要求探伤机定位后，必须与相应定位工具固定栓紧，以免颠翻跌落
3.2开机顺序
1 ．将X 光机出射窗口对准被检工件，注意集光罩与工件被检部分方
向一致。
2．用对焦器调整X 光机集光罩对准焊缝中心及两者的焦距。
探伤机定位后，必须与相应定位工具固定栓紧，以免颠翻跌落。
3. 打开控制器电源开关，电源灯亮，冷却风机旋转，显示“dd”，
约10秒钟后显示“ AA,扬声器发出连续响声3秒，表示控制器工
作基本正常。
如发现不正常应立即切断电源，并且及时通知设备部。
4．预臵透照时间：调节计时器至所需的曝光时间的位臵。
5．预臵透照电压：调节千伏码盘至所需管电压的位臵。
6．按下高压按钮。
3.3注意事项：
1.X光机在第一次使用或一段时间未使用时，X光机灯管必须按规定
进行训机一次，方可正常使用。
2.开始曝光后，禁止再次调节计时器。
3.X光机注意不受剧烈振动，搬运时注意不要与它物碰撞。
3.4正常关机步骤
1.达到规定曝光时间后，机器自动切断高压输出。
2.关闭电源开关，拨下电源电缆和高压电缆。
3.将各部件按规定整理好以备下次使用。
3.5紧急停机
紧急停车是在X 光机发生异常情况或发现有其他人员进入射线作业区，如果设备继续运行势必危及设备及人身安全时采取的紧急措施。
能不作紧急停机的，应尽量避免，紧急停机步骤如下：
1．按下红色关机按钮，切断高压输出
2．切断电源开关。
3．检查并排除故障。
4．作好故障记录。
4. 记录
每次使用后操作人员应做好清洁工作，并认真检查探伤机是否处于安全位臵。
填写设备运行记录。
