设备安装与调试.
《设备安装与调试》实习指导书（适于机电专业）主编杨和建参编马洪波刘德彬四川机电职业技术学院2004年5月前言本书是一本指导学生进行安装与调试基础训练的教学用书，主要以机床的拆装与调试作为切入点，熟悉了机床的拆装与调试，就可以具备对一般机械设备进行拆装与调试的能力。
为祢补不足，同时介绍了小型电机的拆装、设备的安装与找正方法，从而培养学生的拆卸、安装调试的基本技能，使学生具有拟定拆装、调试方案，独立进行设备安装调试的能力。
本书由杨和建、马洪波、刘德彬共同编写。
由于我们水平有限、经验不足，加之编写仓促，粗疏之处在所难免。
如有错误和不当，请读者批评指正。
目录第一章电机的拆装与调试 (1)§1-1 电机的拆装 (2)§1-2 电机的检查与试验 (3)第二章机床的拆装与调整 (5)§2-1 普通车床的拆卸 (5)§2-2 普通车床的装配与调整 (8)§2-3 机床的组装于试车 (24)第三章设备的找正与安装 (27)§3-1 概述 (27)§3-2 设备安装位置的检测与调整 (27)§3-3 联轴器安装位置的检测与调整 (29)第一章 电机的拆装与调试第一节 电机的拆装一、Y系列异步电机的构造Y系列电动机按外壳防护等级可分为IP44（封闭式）和IP23（防护式）两个基本系列。
Y系列IP44封闭式三相异步电动机是一般用途的全封闭自扇冷式三相异步电动机，适用于驱动无特殊性能要求的各种机械设备，如金属切削机床、鼓风机、小泵等。
其结构简图如图1-1所示。
图1-1 Y系Ip44（80～132）电动机结构简图1、17—键2、13—螺栓3—弹性垫圈4、10—端盖5—轴承6—转子7—定子8—吊环9—轴承盖 11—螺钉12—垫圈13—风罩16—风扇15—挡圈 18—波形弹簧片二、拆装前的准备1、轴承专用拆装工具（拉轮器）2、活动扳手、锤子、螺丝刀、钳子、铜棒（或木棒）3、清洗用油（煤油或汽油）4、润滑脂（若热装轴承需加热的润滑油等）三、电机的拆卸1、拆下电动机的外部接线拆下电动机外部接线后，必须做好与电源线相对应的标记，以免恢复时搞错相序。
（然后把电动机和机械拖动部分拆开）2、拆卸电机轴上的带轮或联轴器3、拆下风罩和电风扇4、拆下轴承盖和端盖先卸后轴承外盖，再卸下后端盖的紧固螺钉。
然后将前端盖的紧固螺钉拆下。
注意在端盖与机座的接缝处做好标记，以便于组装。
拆卸时，可用螺丝刀沿止口四周轻轻撬动，再用铁捶轻轻敲打端盖与机壳的接缝处，但不可用力太猛。
拆端盖时，应先拆除负荷侧的端盖，拆另一侧端盖前，应先在转子与定子气缝间塞进薄布垫，避免卸下端盖抽出转子时擦伤硅钢片和绕组。
对于容量较小的电机，只需拆下后端盖，而将前端盖连同风扇与转子一起抽出。
5、拆下轴承用拉轮器拆卸时，拉脚的拉钩钩住轴承内圈。
6、拉出转子抽转子时，一定不要碰坏定子绕组和转子。
四、电机的装配1、装配前的准备清洗轴承、轴承盖、检查定子绕组有无杂物，用“皮老虎”或压缩空气将电动机内部及定子绕组内的灰尘吹干净。
2、装配（1）、轴承的装配在轴承内盖抹少许润滑脂后套在里面，再将轴承加入适当的润滑脂，大约占轴承室容积的2/3左右。
（转速高时脂量要少一些）。
（2）、安装转子（3）、安装端盖注意不能将一侧端盖一次拧紧，否则会造成端盖平面与轴不垂直，导致定、转子相擦或电动机轴装好后难以转动。
（4）、安装带轮或联轴器第二节 电机的检查与试验对于经过检修后的电动机，为了确保质量和鉴定电动机的各种性能，必须对电动机进行检查试验。
在着手进行电动机试验前，应首先进行外观检查。
既要检查电动机各部件是否完整无缺，是否安装正确，又要检查电动机装配的紧固情况。
可用手握轴转动一下，看看转子转动是否平稳轻快，轴承有无异常声音，出线端联接是否正确及轴身径向偏摆情况如何等。
如一切正常，符合要求，则可对电动机进行如下试验。
一、测定绝缘电阻绝缘电阻可在热态与冷态下测定。
一般小型电动机只需测冷态（常温）绝缘电阻。
绝缘电阻包括绕组对地及相间的绝缘电阻。
测量500V 以下的电动机的绝缘电阻时，可用500 ΜΩ的兆欧表。
测量时，兆欧表放置在水平位置，转速要均匀，由慢到快，转速以120r/min 为宜，其绝缘电阻不能低于0.5ΜΩ。
全部更换绕组修复之后的电动机的绝缘电阻一般不应低于0.5ΜΩ。
二、测量直流电阻电动机定子绕组的直流可用电桥（测量直流电阻的仪表）来测量。
小于1Ω的电阻必须用双臂电桥，大于1Ω的电阻可用单臂电桥。
所测各相电阻之间的误差不得大于5%，即：%5min max ≤−ar r r WV Ua r r r r ++= 式中： U r 、V r 、W r —U 相、V 相、W 相绕组的电组值（Ω）。
若电阻值相差不大，则表明绕组中的短路、断路处、焊接头处接触不良或绕组线圈匝数有误差。
如果三相电阻值都超过规定范围，则可说明导线过细。
三、耐压试验电动机定子绕组经过修复后，为了保证操作人员的安全和鉴定绕组绝缘的可靠性，必须对定子绕组进行绕组对机壳及绕组之间的耐压实验，以检验它的绝缘强度。
绕组的高压实验，其作法是：施加频率为50H Z 的电压，其大小为电动机额定电压的2倍再加1000V，试验时间是1min。
如果电动机的绝缘没有被击穿，则说明修理质量合格。
高压试验接线如图1-2所示。
先将两根高压线的线端“1”、“2”分别接到绕组和机壳上，三相绕组并联后对机壳可以一次试完；第二步，试验相间绕组绝缘，将高压“1”端接到U、V 相（U、V 相并联）上，高压“2”端接到W 相上，通电1min 不击穿，说明W 相对U、V 相的相间绝缘良好；然后，高压“1”端接到U 相上，高压“2”端接到V 相上，通电1min 不击穿，说明U 相对V 相的绕组绝缘良好，进一步说明三相绕组相互间的绝缘良好。
对于额定电压为380V、容量在1kW 以下的电动机，试验电压的有效值为r a 31260V，对于局部修理后的定子绕组的耐压值应为额定电压加上500V即可；对于绕组是新嵌下的而尚未浸漆的电动机，其试验电压为1760V。
图1-2高压试验接线图Q1－单投双刀刀开关Q2－脚踏安全开关Q3－栏门保护开关S1－启动按钮S2－停止按钮K1－交流接触器K2－过电流继电器T1－调压器T2－电压互感器H1－红色信号灯H2－绿色信号灯R－附加电阻H3－电铃P1-电流表P2－电压表四、空载试验空载试验是很重要的，通过空载实验可检查出电动机的力学性能和电磁性能是否达到标准。
表1-1 空载电流与额定电流的百分比空载试验的方法是在新修的电动机定子绕组上施加三相平衡的额定电压，使电动机在不带负载的情况下运行；电动机运转后，应观察轴承是否平稳轻快，监听其有无异常声音，检查温升是否正常、铁心是否过热，并用钳形电流表测量三相空载电流是否平衡。
如果三相绕组中的电流值误差超过＋－5%或空载电流过大（不应超过额定电流的30%），则可能是由于绕组有接错或短路的地方，或重新嵌入的线圈匝数不均匀，或铁心有毛刺、损伤而造成涡流的增加，或两台电动机的定、转子互相错装，造成定转子之间间隙过大，或轴承内摩擦过大，或转子两端反装而造成转子轴向移动等原因所造成的。
空载试验的时间不应小于1h。
空载电流与额定电流的百分比列表于1-1中。
第二章 机床的拆装与调整机床的拆装是在掌握了钳工基本操作技能的基础上，进行钳工专业技能实践课。
其任务是让学生学会按机械的各项精度要求进行部件、组件、零件装配和总装配的钳工操作。
本书以C620-1型车床为典型设备，详细介绍车床的拆卸、装配、调整的过程和方法。
第一节 普通车床的拆卸一、主轴箱的拆卸1、主轴箱的拆卸主轴箱用一个底平面及底部凸块的侧面装置定位在床身的安装基面上，由四个螺钉及一组压板进行上下压紧，用两个螺钉从侧面进行压紧。
拆卸时，先将上下压紧螺钉全部拧松、取掉，再取下压板，然后将侧面螺钉拧松，即可将主轴吊起。
2、主轴箱零、部件的拆卸（1）、Ⅰ轴的拆卸首先松掉法兰盘上的紧固螺钉，再将摩擦离合器定位销压入紧固螺母的缺口。
然后旋松螺母，将摩擦片间隙调至最松，最后设法将Ⅰ轴向左移动，直至整体从箱体中抽出。
整体抽出后，旋松皮带轮紧固螺母，用拉卸工具分别将左端的皮带轮和法兰盘从轴上拆下，再取出隔套、空套双联齿轮等。
最后松开摩擦片锁紧片，取出所有内、外摩擦片。
将Ⅰ轴右端的滑环取出，冲掉摆杆销子，取下摆杆，再依次将轴承、隔套、摩擦片取出，做后冲掉花键滑套紧固销，取下推杆和花键滑套。
（2）、主轴的拆卸首先应注意，主轴的拆卸方向应向右（因主轴各直径向右成阶梯状）。
先将联结端盖及箱头箱的螺钉松脱，拆卸前端盖及后罩盖。
接着松开主轴上的圆螺母，由于止推轴承的关系，只能松至碰到垫圈处，用手锤、铜棒敲击使主轴向右移动一段距离后，再将螺母直至全部松卸为止（在松卸拧在主轴上的螺母前，必须将螺母上的锁紧螺钉先松掉）。
大齿轮应滑移至左面，轴向定位的弹簧挡圈用相应尺寸的弹簧钳将其撑开取出。
当主轴向右移动而完全没有阻碍时，才能使用大木锤（或在主轴尾部垫铜或铝等金属圆棒）敲击主轴，待其松动后，即能从床头箱右端把它取出。
然后再从床头箱中拿出齿轮、垫圈、推力轴承等，主轴上的双列滚子轴承垫了铜套后亦可很顺利地向右敲出。
（3）、其余各零、部件的拆卸二、进给箱的拆卸1、进给箱的拆卸首先松掉所有端盖、法兰盘紧固螺钉及面板紧固螺钉、定位销，将面板及端盖拆下。
看清轴的阶梯方向，拆除轴上轴向定位零件（如圆螺母、紧固螺钉、弹簧挡圈等），特别是要松开装在轴上的齿轮、套、不能穿过轴承孔的紧固件等，并注意轴上键是否能随轴通过各孔，如不能要及时取出。
然后使用拉卸器，将拉头螺钉旋入各轴端螺孔（拆卸专用螺孔），向左或首先松掉所有端盖、法兰盘紧固螺钉及面板紧固螺钉、定位销，将面板及端盖拆下。
看清轴的阶梯方向右将轴抽出，同时将轴上零件取出，并摆放整齐。
2、进给箱各零、部件的拆卸三、溜板箱的拆卸1、溜板箱的拆卸溜板箱装配图见图2-16。
先将溜板箱个传动手柄的联接销冲出，取下所有操纵手柄。
松掉所有轴端骑缝螺钉及轴上零件紧固的锥销。
用拉卸器将轴与轴承套一起拉出，同时取出轴上零件。
然后冲掉蜗杆万向接头锥销，使蜗杆与传动机构断开即可将蜗杆整体取出。
最后，松掉开合螺母下部限位螺钉，松开侧面调整螺钉，同时转动圆盘，则可将上、下开合螺母旋出。
2、溜板箱各零、部件的拆卸四、刀架、溜板与尾座的拆卸刀架用螺杆压紧在小溜板上，小溜板装在转盘顶部的燕尾导轨上。
中拖板上有“T”型环槽，槽内装有螺钉，把转盘与中拖板相连接。
拆卸时，拧掉螺钉上的螺母就可将小拖板、转盘与刀架一起拆下。
取掉横向丝杠紧固螺钉（4个），顺时针摇动手柄，拖板达到极限后，继续加力摇动，就可将丝杠整体取出。
操作规程设备安装与调试
操作规程设备安装与调试操作规程设备的安装与调试是保障工作正常进行的重要环节。
本文将从设备安装前的准备工作、设备安装的步骤以及设备调试的注意事项等方面进行叙述。
一、设备安装前的准备工作在进行设备安装之前，必须进行一系列的准备工作，以确保安装过程的顺利进行。
具体准备工作包括：1. 确定设备安装位置：根据设备的使用要求和工艺流程，在工作场所内确定合适的设备安装位置，考虑到设备与其他设备的配合使用、操作人员的操作便利等因素。
2. 确保设备安装环境：设备安装环境应具备合适的温度、湿度等条件，同时需要确保有足够的空间进行设备的安装、操作和维护。
3. 准备所需工具和材料：根据设备安装过程中的具体要求，准备好所需的工具和材料，例如螺丝刀、扳手、电缆等。
二、设备安装的步骤设备安装是一个系统工程，需要按照一定的步骤进行。
一般而言，设备安装的步骤包括以下几个方面：1. 设备基础施工：在设备安装位置进行相应的基础施工，包括地基处理、设备底座安装等。
2. 设备安装固定：根据设备的安装要求，将设备正确地固定在设备基础上，使用螺栓等工具进行紧固。
3. 连接管道和电缆：根据设备的使用要求，将设备与周围管道和电缆进行连接，确保流体和电力的顺利供给。
4. 调整设备水平：使用水平仪等工具，调整设备的水平，以确保设备的正常运行。
5. 安装附件和辅助设备：根据设备的要求，安装相应的附件和辅助设备，例如传感器、控制阀等。
三、设备调试的注意事项设备安装完成后，进行设备的调试是保证设备正常运行的关键步骤。
在设备调试中，要注意以下几个方面：1. 关注设备启动过程：在设备启动过程中，要仔细观察各个部件的运行情况，确保设备正常启动，没有异常震动或噪音。
2. 检查设备参数：对设备参数进行检查，包括温度、压力、流量等，确保设备参数符合要求。
3. 检测设备功能：根据设备的功能要求，对设备进行相应的功能检测，确保设备能够正常工作。
4. 注意安全事项：在设备调试的过程中，要注意安全事项，正确佩戴个人防护装备，并遵循相应的安全操作规程。

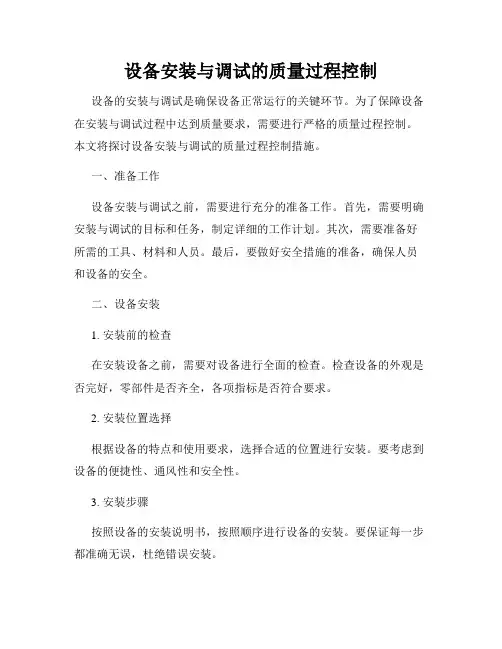

设备安装与调试的质量过程控制
设备安装与调试的质量过程控制设备的安装与调试是确保设备正常运行的关键环节。
为了保障设备在安装与调试过程中达到质量要求，需要进行严格的质量过程控制。
本文将探讨设备安装与调试的质量过程控制措施。
一、准备工作设备安装与调试之前，需要进行充分的准备工作。
首先，需要明确安装与调试的目标和任务，制定详细的工作计划。
其次，需要准备好所需的工具、材料和人员。
最后，要做好安全措施的准备，确保人员和设备的安全。
二、设备安装1. 安装前的检查在安装设备之前，需要对设备进行全面的检查。
检查设备的外观是否完好，零部件是否齐全，各项指标是否符合要求。
2. 安装位置选择根据设备的特点和使用要求，选择合适的位置进行安装。
要考虑到设备的便捷性、通风性和安全性。
3. 安装步骤按照设备的安装说明书，按照顺序进行设备的安装。
要保证每一步都准确无误，杜绝错误安装。
4. 安装质量控制在设备安装的过程中，要进行严格的质量控制。
首先，要对设备的连接件进行质量检查，确保其安全可靠。
其次，要进行设备的安装验收，验证设备的安装质量是否符合要求。
三、设备调试1. 调试前的准备在设备调试之前，要进行充分的准备工作。
首先，要检查设备是否与电源连接正常，各项电气设备是否处于正常状态。
其次，要根据设备的调试要求，准备好所需的工具和设备。
2. 调试过程控制在设备调试的过程中，要进行严格的过程控制。
首先，要按照设备的调试工艺流程进行操作，确保每个步骤都正确无误。
其次，要对设备的调试参数进行监测和记录，确保设备在调试过程中各项指标达到要求。
3. 调试结果评估在设备调试完成之后，需要对调试结果进行评估。
要验证设备的调试结果是否符合要求，是否满足设备的使用要求。
如果调试结果不理想，需要及时进行调整和修正。
四、质量过程控制1. 质量检查在设备安装与调试的过程中，要进行全面的质量检查。
对设备的各项指标进行检测，确保设备的质量符合要求。
2. 数据记录与分析在设备安装与调试的过程中，要将关键数据进行记录和分析。

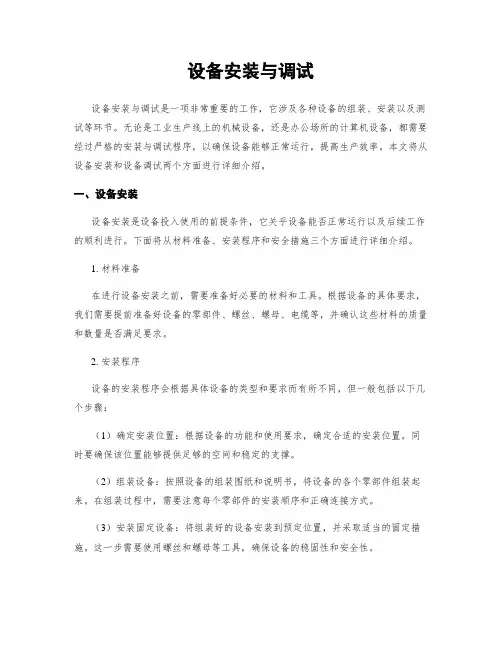

设备安装与调试
