第3章 AutoCAD坐标系与简单几何对象的绘制
3.3 绘制点对象
在AutoCAD 2008中，点对象有单点、多点、定数等分和定距等分4种。 选择“绘图”|“点”|“单点”命令，可以在绘图窗口中一次指定一个点。 选择“绘图”|“点”|“多点”命令，可以在绘图窗口中一次指定多个点， 最后可按Esc键结束。 选择“绘图”|“点”|“定数等分”命令，可以在指定的对象上绘制等分点 或者在等分点处插入块。 选择“绘图”|“点”|“定距等分”命令，可以在指定的对象上按指定的长 度绘制点或者插入块绘图命令
3.2.1 绘图菜单
绘图菜单是绘制图形最基本、最常用的方法，其中包含了AutoCAD 2008 的大部分绘图命令。选择该菜单中的命令或子命令，可绘制出相应的二维图 形。
3.2.2 绘图工具栏
“绘图”工具栏中的每个工具按钮都与“绘图”菜单中的绘图命令相对应， 是图形化的绘图命令。
构造线
多边形
圆弧 修订云线
椭圆 插入块 创建块
渐变色
表
多行文字
直线 多段线
矩形
圆
样条曲线
椭圆弧
点 填充图案 面域
3.2.3 屏幕菜单
“屏幕菜单”是AutoCAD 2008的另一种菜单形式。选择其中的“工具1” 和“工具2”子菜单，可以使用绘图相关工具。“工具 1”和“工具2”子菜单中 的每个命令分别与AutoCAD 2008的绘图命令相对应。默认情况下，系统不显 示“屏幕菜单”，但可以通过选择“工具”|“选项”命令，打开“选项”对话 框，在“显示”选项卡的“窗口元素”选项组中选中“显示屏幕菜单”复选 框将其显示。
第一角点 A
第二角点 B
倒角矩形
圆角矩形
有厚度矩形
有宽度矩形
3.8 绘制正多边形
在AutoCAD中，可以使用“正多边形”命令绘制正多边形。选择“绘 图”|“正多边形”命令(POLYGON)，或在“绘图”工具栏中单击“正多边形” 按钮，可以绘制边数为3~1024的正多边形。
3.9 绘制圆
选择“绘图”|“圆”命令中的子命令，或单击“绘图”工具栏中的“圆” 按钮即可绘制圆。在AutoCAD 2008中，可以使用6种方法绘制圆。
3.5 绘制射线
射线为一端固定，另一端无限延伸的直线。选择“绘图”|“射线”命令 (RAY)，指定射线的起点和通过点即可绘制一条射线。在AutoCAD中，射线 主要用于绘制辅助线。 指定射线的起点后，可在“指定通过点:”提示下指定多个通过点，绘制以 起点为端点的多条射线，直到按Esc键或Enter键退出为止。
布置作业
第一次作业
1.填空题
（1）一个完整的AutoCAD的操作界面，包括（ ）、绘图区、 （ ）、菜单栏、（ ）、坐标系图标、（ ）、 （ ）、状态栏和滚动条等。 （2）设置AutoCAD系统环境的命令是（ ）。默认的背景色是 （ ）。
2.简答题
（1）AutoCAD的功能有哪些？ （2）试比较绝对直角坐标系统、相对直角坐标系统、绝对极坐标系统 和相对极坐标系统的区别。
1）原点：该选项用于设置UCS的原点，通过直接输入坐标移动当前的原 点，保持其X，Y和Z轴方向不变，从而定义新的UCS。 2）Z轴(ZA)：该选项用于定义Z轴的正方向来设置当前的XY平面。 3）三点(3)：该选项通过使用3个点确定的平面来定义用户坐标系。 4）对象(OB)：该选项通过确定一个已存在的图形对象来建立一个新的
附: 点样式的设置方法:
单击“格式”菜单下的“点样式”命令. 在“命令:”提示符下输入DDptype,回车或按空格键.
3.4 绘制直线
“直线”是各种绘图中最常用、最简单的一类图形对象，只要指定了起点 和终点即可绘制一条直线。在AutoCAD中，可以用二维坐标(x,y)或三维坐标 (x,y,z)来指定端点，也可以混合使用二维坐标和三维坐标。如果输入二维坐标， AutoCAD将会用当前的高度作为Z轴坐标值，默认值为0。 选择“绘图”|“直线”命令(LINE)，或在“绘图”工具栏中单击“直线” 按钮，可以绘制直线。
椭圆另一轴 的半轴长度 主轴的第 一个端点 椭圆主轴 的端点 另一个轴的 半轴长度
椭圆中心点
主轴的第 二个端点
3.12 绘制椭圆弧
在AutoCAD 2008中，椭圆弧的绘图命令和椭圆的绘图命令都是 ELLIPSE，但命令行的提示不同。选择“绘图”|“椭圆”|“圆弧”命令，或在 “绘图”工具栏中单击“椭圆弧”按钮，都可绘制椭圆弧。
创建的最后10个坐标系。
（5）恢复(R)：该选项用于调用一个已存入系统文件中的UCS坐 标系。
（6）保存(S)：该选项用于把当前的UCS按指定的名称保存，以后
可以根据名称调用。 （7）删除(D)：该选项用于从已保存的UCS列表中删除指定的UCS。
如果要删除多个UCS名称，可在命令行中输入通配符，或在名称之间用
MI 镜像 TR 修剪
RO 旋转 REG 面域 PO 绘制单点
AR 阵列 CO 复制 RAY 绘制射线
3.1 使用坐标系
在绘图过程中要精确定位某个对象时，必须以某个坐标系作为参照， 以便精确拾取点的位置。通过AutoCAD的坐标系可以提供精确绘制 图形的方法，可以按照非常高的精度标准，准确地设计并绘制图形。
本章知识点
使用坐标系 绘图方法 绘制点对象 绘制直线 绘制射线 绘制构造线 绘制矩形 绘制正多边形 绘制圆 绘制圆弧 绘制椭圆 绘制椭圆弧
CAD热键
A 画圆弧 D 标注样式管理器 H 图案填充 M 移动 R 重画(屏幕刷新) U 恢复上一次操作 X 分解 PL 绘制多段线 POL 绘制多边形 CHA 倒斜角 BR 打断 LEN 改变实体长度 SPL 绘制样条曲线 B 定义图块 C 画圆 E 删除 F 倒圆角 I插入图块 L画直线 O 偏移 P 平移 S拉伸 T多行文本标注 V 命名视图 W 写(保存)块 Z 缩放 G 对象编组 ML 绘制多线 XL 绘制构造线 REC 绘制矩形
3.2.4 绘图命令
使用绘图命令也可以绘制图形，在命令提示行中输入绘图命令，按Enter 键，并根据命令行的提示信息进行绘图操作。这种方法快捷，准确性高，但 要求掌握绘图命令及其选择项的具体用法。 AutoCAD 2008在实际绘图时，采用命令行工作机制，以命令的方式实 现用户与系统的信息交互，而前面介绍的3种绘图方法是为了方便操作而设置 的，是3种不同的调用绘图命令的方式。
认识世界坐标系与用户坐标系 坐标的表示方法 创建坐标系
3.1.1认识世界坐标系与用户坐标系
坐标(x,y)是表示点的最基本方法。在AutoCAD中，坐标系分为世界坐标 系(WCS)和用户坐标系(UCS)。两种坐标系下都可以通过坐标(x,y)来精确定 位点。 默认情况下，在开始绘制新图形时，当前坐标系为世界坐标系即WCS， 它包括X轴和Y轴(如果在三维空间工作，还有一个Z轴)。WCS坐标轴的交汇 处显示“口”形标记，但坐标原点并不在坐标系的交汇点，而位于图形窗口 的左下角，所有的位移都是相对于原点计算的，并且沿X轴正向及Y轴正向的 位移规定为正方向 。 在AutoCAD中，为了能够更好地辅助绘图，经常需要修改坐标系的原点和 方向，这时世界坐标系将变为用户坐标系即UCS。UCS的原点以及X轴、Y 轴、Z轴方向都可以移动及旋转，甚至可以依赖于图形中某个特定的对象。 尽管用户坐标系中3个轴之间仍然互相垂直，但是在方向及位置上却都更灵 活。另外，UCS没有“口”形标记。
选择“绘图”|“椭圆”子菜单中的命令，或单击“绘图”工具栏中的“椭 圆”按钮，即可绘制椭圆。可以选择“绘图”|“椭圆”|“中心点”命令，指定 椭圆中心、一个轴的端点(主轴)以及另一个轴的半轴长度绘制椭圆；也可以选 择“绘图”|“椭圆”|“轴、端点”命令，指定一个轴的两个端点(主轴)和另一 个轴的半轴长度绘制椭圆。
逗号隔开。 （8）应用(A)：该选项可以将当前的UCS应用到当前视口、指定视
口或全部视口。
（9）?：该选项用于列表显示所有用户坐标系的名称、原点坐标及 坐标轴的方向矢量等。
（10）世界(W)：该选项用于将当前用户坐标系设置为世界坐标系。
3.2 绘图方法
为了满足不同用户的需要，使操作更加灵活方便，AutoCAD 2008提供 了多种方法来实现相同的功能。例如，可以使用“绘图”菜单、“绘图”工 具栏、“屏幕菜单”和绘图命令4种方法来绘制基本图形对象。
3.1.2 坐标的表示方法
在AutoCAD 2008中，点的坐标可以使用绝对直角坐标、绝对极 坐标、相对直角坐标和相对极坐标4种方法表示，它们的特点如下。 绝对直角坐标：是从点(0,0)或(0,0,0)出发的位移，可以使用分数、 小数或科学记数等形式表示点的X轴、Y轴、Z坐标值，坐标间用逗号 隔开，例如点(8.3,5.8)和(3.0,5.2,8.8)等。 绝对极坐标：是从点(0,0)或(0,0,0)出发的位移，但给定的是距离 和角度，其中距离和角度用“<”分开，且规定X轴正向为0°，Y轴正 向为90°，例如点(4.27<60)、(34<30)等。 注：距离应为正值，不可为负值！ 角度可为正值，也可为负值（以逆时针方向测量角度为正）！
3.6 绘制构造线
构造线为两端可以无限延伸的直线，没有起点和终点，可以放置在三维 空间的任何地方，主要用于绘制辅助线。选择“绘图”|“构造线”命令 (XLINE)，或在“绘图”工具栏中单击“构造线”按钮，都可绘制构造线。在 本章的上机实验中，将具体介绍它的用法。
3.7 绘制矩形
在AutoCAD中，可以使用“矩形”命令绘制矩形。选择“绘图”|“矩形” 命令(RECTANGLE)，或在“绘图”工具栏中单击“矩形”按钮，即可绘制出 倒角矩形、圆角矩形、有厚度的矩形等多种矩形。
相对直角坐标和相对极坐标：相对坐标是指相对于某一点的X轴和 Y轴位移，或距离和角度。它的表示方法是在绝对坐标表达方式前加 上“@”号，如(@–13,8)和(@11<24)。其中，相对极坐标中的角度是 新点和上一点连线与X轴的夹角。

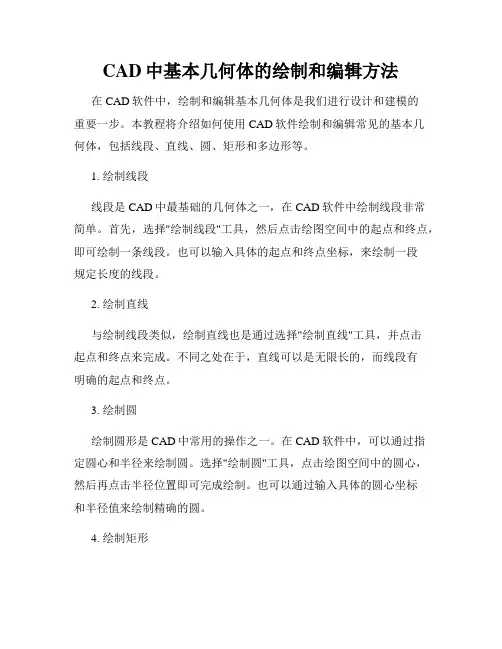

CAD中基本几何体的绘制和编辑方法
CAD中基本几何体的绘制和编辑方法在CAD软件中，绘制和编辑基本几何体是我们进行设计和建模的重要一步。
本教程将介绍如何使用CAD软件绘制和编辑常见的基本几何体，包括线段、直线、圆、矩形和多边形等。
1. 绘制线段线段是CAD中最基础的几何体之一，在CAD软件中绘制线段非常简单。
首先，选择"绘制线段"工具，然后点击绘图空间中的起点和终点，即可绘制一条线段。
也可以输入具体的起点和终点坐标，来绘制一段规定长度的线段。
2. 绘制直线与绘制线段类似，绘制直线也是通过选择"绘制直线"工具，并点击起点和终点来完成。
不同之处在于，直线可以是无限长的，而线段有明确的起点和终点。
3. 绘制圆绘制圆形是CAD中常用的操作之一。
在CAD软件中，可以通过指定圆心和半径来绘制圆。
选择"绘制圆"工具，点击绘图空间中的圆心，然后再点击半径位置即可完成绘制。
也可以通过输入具体的圆心坐标和半径值来绘制精确的圆。
4. 绘制矩形绘制矩形是CAD中常见的操作之一。
在CAD软件中，可以通过指定两个对角线上的点来绘制矩形。
选择"绘制矩形"工具，点击绘图空间中的第一个对角线顶点，然后再点击第二个对角线顶点即可完成绘制。
5. 绘制多边形绘制多边形是CAD中较为复杂的操作之一，可以根据需要绘制三角形、四边形等不同类型的多边形。
在CAD软件中，选择"绘制多边形"工具，点击绘图空间中的每个多边形顶点即可完成绘制。
以上是CAD中基本几何体的绘制方法，接下来我们将介绍如何对这些几何体进行编辑和修改。
1. 编辑线段和直线在CAD软件中，可以通过选择"编辑线段"或"编辑直线"工具来对线段和直线进行编辑。
通过拖动线段或直线的端点，可以调整其长度和位置。
也可以通过选择线段或直线的中点或端点，来进行镜像、旋转或缩放等操作。
2. 编辑圆在CAD软件中，可以通过选择"编辑圆"工具来对圆进行编辑。
CAD绘图中的坐标和参照系统技巧
CAD绘图中的坐标和参照系统技巧在CAD软件中，准确的坐标和参照系统的使用是非常重要的，它们直接影响到绘图的准确性和效率。
在本篇文章中，将介绍一些CAD绘图中的坐标和参照系统技巧，帮助读者在使用CAD软件时更加熟练和高效。
首先，让我们先了解CAD绘图中常用的坐标系统。
CAD软件中有两种常用的坐标系统，一种是绝对坐标系统，另一种是相对坐标系统。
绝对坐标系统是指以图形的原点(0,0)为参照点，根据x轴和y轴的正负方向确定各个点的坐标。
当我们需要精确地绘制一个点或者确定一个图形的位置时，可以使用绝对坐标系统。
例如，我们可以输入命令“@x,y”，其中x和y分别表示要绘图点的x轴和y轴坐标。
相对坐标系统是指相对于已知点的坐标，确定其他点的位置。
相对坐标系统使用@符号来表示，例如“@x,y”。
相对坐标系统在绘制连续线段时非常有用，因为我们可以根据前一点的坐标确定下一点的位置，提高绘图的效率。
除了坐标系统之外，参照系统也是非常重要的。
CAD软件中有多种参照系统可供选择，常见的有直角坐标系、极坐标系和三维坐标系。
直角坐标系是最常用的参照系统，它由x轴和y轴组成，用于确定平面上的点。
在CAD软件中，我们可以通过设置正交模式来使用直角坐标系，可以确保我们绘制的图形在水平和垂直方向上保持直角。
极坐标系是另一种常见的参照系统，它由角度和距离两个参数组成。
在CAD软件中，我们可以使用极坐标系来确定一个点相对于原点的方位和距离。
例如，我们可以输入命令“@<角度，距离>”来确定一个点的位置。
三维坐标系是用于确定立体空间中的点的参照系统。
在CAD软件中，我们可以通过设置观察视角和切换视图来使用三维坐标系。
通过使用三维坐标系，我们可以在绘图中创建和编辑立体图形，为设计提供更多的可能性。
在绘图过程中，我们可能会遇到需要测量图形或确定图形中某些点的坐标的情况。
CAD软件提供了一些工具来帮助我们处理这些问题。
例如，我们可以使用测量工具来测量两个点之间的距离或两个角之间的夹角。
快速掌握CAD中的坐标系操作
快速掌握CAD中的坐标系操作在CAD（Computer-Aided Design，计算机辅助设计）软件中，坐标系操作是非常重要的一部分。
掌握好坐标系操作可以帮助我们准确、高效地绘制图纸和设计模型。
本文将介绍一些快速掌握CAD中的坐标系操作的技巧和方法。
首先，我们需要了解CAD软件中的坐标系是如何工作的。
在CAD软件中，坐标系是用来表示和定位绘图元素的工具。
通常，一个二维坐标系由两个轴组成：x轴和y轴。
在三维绘图中，通常会有一个额外的z轴。
这些轴可以相互垂直或平行。
通过在坐标系中定义一个原点，我们可以确定其他点的位置。
在CAD软件中，有两种常用的坐标系操作：绝对坐标和相对坐标。
绝对坐标是指基于绘图原点的坐标系统，它可以用来准确地定位绘图元素。
在输入坐标时，我们需要指定x坐标和y坐标的数值。
例如，输入“100,100”表示在x轴上移动100个单位，在y轴上移动100个单位。
相对坐标是相对于已知点或参照物的坐标系统。
这种坐标系统可以使我们更快速地绘制图形，因为我们只需要指定相对于当前位置的偏移量。
在输入相对坐标时，我们使用“@”符号来表示相对于当前位置的坐标。
例如，输入“@50,50”表示在当前位置的基础上，向右移动50个单位，向上移动50个单位。
此外，还有一种常用的坐标系操作是极坐标。
极坐标使用角度和半径来表示位置。
在输入极坐标时，我们需要指定角度和半径的数值。
例如，输入“30<50”表示以30度角和50个单位的半径绘制点。
除了以上介绍的基本坐标系操作，CAD软件还提供了一些常用的快捷操作，帮助我们更高效地使用坐标系。
例如，通过使用坐标捕捉功能，我们可以将绘图元素对齐或连接到其他已知点或参照线上。
通过设置坐标系统的基准点，我们可以快速完成对称绘图或复制绘图元素的操作。
通过使用坐标系的缩放功能，我们可以在绘图时调整坐标系的比例，以适应不同大小的绘图区域。
在实际使用中，掌握好坐标系操作的技巧可以使我们的绘图工作更加高效。
利用AutoCAD进行三维建模的实用技巧
利用AutoCAD进行三维建模的实用技巧第一章：AutoCAD三维建模的基础知识AutoCAD是一款广泛使用的三维建模软件，它可以用于绘制、修改和展示各种类型的建筑设计。
在使用AutoCAD进行三维建模之前，我们需要了解一些基本概念和技巧。
1.1 坐标系和工作区域在AutoCAD中，有三个主要的坐标系：世界坐标系（WCS）、用户坐标系（UCS）和视觉坐标系（VCS）。
世界坐标系是整个绘图区域的参考坐标系，用户坐标系是根据需要定义的坐标系，而视觉坐标系是用于观察或渲染模型时的坐标系。
工作区域是AutoCAD中用于放置、编辑和操作图形对象的区域。
了解如何自定义和最大利用工作区域可以提高建模效率。
1.2 创建基本几何图形在AutoCAD中，我们可以使用各种命令和工具来创建基本几何图形，如直线、圆、矩形、多边形等。
掌握创建和编辑这些基本几何图形的技巧是进行三维建模的基础。
1.3 修改和组织图形对象AutoCAD提供了许多修改命令和工具，可以用于修改和组织图形对象。
例如，我们可以使用移动命令将对象从一个位置移动到另一个位置，使用旋转命令将对象绕指定点旋转等。
同时，我们还可以使用图层、块等功能来组织和管理图形对象。
第二章：AutoCAD三维建模的高级技巧除了基本的三维建模技巧之外，AutoCAD还提供了许多高级的建模工具和功能，可以帮助我们更加高效地进行三维建模。
2.1 使用实体建模工具AutoCAD提供了各种实体建模工具，如推拉、倒角、镜像等，可以帮助我们创建复杂的实体模型。
掌握这些工具的使用技巧可以大大提高建模的效率。
2.2 应用三维引线和剪切三维引线和剪切是AutoCAD中常用的建模技巧，可以帮助我们在建模过程中精确地控制对象的形状和位置。
掌握三维引线和剪切的使用方法可以使建模过程更加方便和灵活。
2.3 使用实体建模操作命令AutoCAD提供了许多实体建模操作命令，如联接、分割、偏移等，可以帮助我们对实体对象进行各种操作。
CAD中的坐标系和绘图单位解释
CAD中的坐标系和绘图单位解释一、坐标系的概念和使用在CAD软件中，坐标系是绘图的基础。
它可以帮助我们准确定位和定位绘图元素，使绘图工作更加精确和方便。
CAD软件通常采用笛卡尔坐标系，以平面上的两个轴线为基准，分别表示X轴和Y轴。
通过这两个轴线的交汇处，就可以确定原点（0,0），也是绘图的起点。
坐标系主要包括绝对坐标系和相对坐标系。
绝对坐标系是以原点为基准，通过指定X、Y坐标的值来确定一个点的位置。
例如，“@5,10”表示一个相对于当前位置向右移动5个单位，向上移动10个单位的点。
相对坐标系是以已经绘制的某个点为基准，通过指定移动的距离和方向来确定另一个点的位置。
在CAD软件中，我们常常需要切换坐标系以适应不同的设计需求。
例如，在绘制平面图时，我们往往使用二维坐标系。
而在绘制三维立体图形时，就需要切换到三维坐标系来表示X、Y和Z三个方向的坐标。
二、绘图单位的选择和设置CAD软件中的绘图单位主要用于确定绘图元素的大小和比例。
正确选择和设置绘图单位可以保证绘图的精确性和一致性。
在CAD软件中，常用的绘图单位包括毫米、厘米、米和英尺等。
选择绘图单位的原则是根据设计需求和实际测量的精度来决定。
例如，如果我们需要绘制一个大型建筑项目的平面图，单位选择米比较合适；而在绘制电子器件的原理图时，毫米或厘米单位更为常见。
设置绘图单位可以通过CAD软件的选项或设置菜单进行操作。
一般来说，绘图单位的设置包括线性单位和角度单位。
线性单位用于确定长度和宽度的单位，而角度单位用于确定旋转、倾斜等角度方面的单位。
除了绘图单位，CAD软件中还有显示单位的设置。
显示单位用于确定绘图时在屏幕上显示的大小。
它一般是绘图单位的一个倍数，例如，绘图单位为毫米，显示单位可以选择1：1，即绘图尺寸与显示尺寸一致；或选择2：1，即显示尺寸是绘图尺寸的两倍。
总结CAD中的坐标系和绘图单位是设计和绘图过程中必不可少的要素。
通过熟练掌握坐标系的使用和绘图单位的选择，我们可以更加精确和方便地进行绘图工作。
CAD绘图基础技巧 掌握绘图单位与坐标系
CAD绘图基础技巧：掌握绘图单位与坐标系在使用CAD软件进行绘图过程中，掌握绘图单位与坐标系是非常重要的基础技巧。
本文将介绍CAD绘图的基本单位和坐标系，帮助读者更好地进行绘图工作。
首先，我们来了解绘图的基本单位。
CAD软件中的绘图单位通常有三种，分别是英制单位、公制单位和混合单位。
英制单位使用英寸、尺、码等作为长度单位，公制单位使用毫米、厘米、米等作为长度单位，混合单位则同时包含英制单位和公制单位。
根据实际需要，我们可以选择合适的绘图单位。
在CAD软件中，绘图的坐标系也非常重要。
常见的坐标系有绝对坐标系和相对坐标系。
绝对坐标系是以绘图区左下角为原点，沿着水平和垂直方向形成的坐标系。
当我们需要定位绘图中的点时，可以使用绝对坐标系进行精确的定位。
相对坐标系则是以参照点为基准进行定位的坐标系。
相对坐标系中的坐标值表示和参照点的相对距离。
通过相对坐标系，我们可以更快速地定位和绘制图形。
在CAD软件中，使用绘图单位和坐标系可以进行各种绘图操作。
例如，在进行绘图时，我们需要设置合适的绘图单位，以便得到所需的尺寸。
如果需要绘制一个长方形，我们可以先选择绘图单位（英制或公制），然后使用绝对坐标系确定长方形的起点和终点。
这样可以精确地控制长方形的大小和位置。
另外，使用相对坐标系也能够更高效地进行绘图。
假设我们需要在图形的某个点上方绘制一个圆形，我们可以选择该点作为参照点，然后使用相对坐标系确定圆心的位置和半径。
这样可以快速地绘制出需要的图形，同时减少出错的可能性。
除了以上的基本技巧，还有一些实用的快捷键可以帮助我们更快速地操作CAD软件。
例如，Ctrl + C 和 Ctrl + V 分别用于复制和粘贴选中的图形；Ctrl + Z 用于撤销上一步操作；Ctrl + A 可以全选当前图形等等。
掌握这些快捷键可以提高我们的工作效率。
总结起来，掌握绘图单位和坐标系是CAD软件的基础技巧之一。
通过选择合适的绘图单位，我们可以得到所需的尺寸和精度。
第3章--绘图基础
3.2 点的基本输入方式
1.移动鼠标选点:移动鼠标选点, 单击左键确定。移动鼠标 时, 十字光标和坐标值都 会随着变化, 状态栏左边 的坐标显示区将显示当前 位置, 如图3-1所示。
2.输入点的绝对直角坐标:输入 点的绝对直角坐标（指相 对于当前坐标系原点的直 角坐标）“X, Y”, 相对于原 点, X向右为正, Y向上为正； 反之为负。输入后按 〈Enter〉键确定。
图3-1 显示坐标
3. 输入点的相Biblioteka 直角坐标: 输入点的相对直角坐标（指相对于前一点的直角坐标）“@X, Y”,
图3-4 用三点方式画圆
(2) 切、切、半方式画圆: 命令: 从工具栏输入命令，然后在绘图区
单击鼠标右键，从弹出的右键菜单中 选择“相切、相切、半径”项；或直接 从下拉菜单中选取“绘图” →“画圆” →“切、切、半”命令。 -ttr在对象上指定一点作圆的第一条切线: 指定第一个相切实体。
在对象上指定一点作圆的第二条切线: 指定第二个相切实体。
3）画公切圆选择相切目标时, 选择目标的小方框要落在实体 上并靠近切点, 切圆半径应大于两切点距离的1/2。
4）工具下拉菜单中还有一项三切点画圆方式, 用这种方式可 画出与3个实体相切的圆。
3.4 删除命令
3.4.1 用U命令退回 1.功能: U命令用来撤销上一条命令，把上一条命令中所画的线条或所作
的修改全部删除。 2.输入命令: 菜单栏: 选择“编辑”→“放弃”。 标准工具栏: 单击 图标。 命令行: U 3. 命令的操作 命令: U（立即撤销上一个命令的操作）
CAD中的坐标系使用方法
CAD中的坐标系使用方法在CAD软件中，坐标系是非常重要的工具，它能够帮助我们准确地定位和绘制图形。
本文将介绍CAD中坐标系的使用方法，帮助读者更好地掌握CAD软件。
1. 常用坐标系类型在CAD软件中，常用的坐标系类型有三种：世界坐标系（WCS）、用户坐标系（UCS）和对象坐标系（OCS）。
世界坐标系是CAD系统的全局坐标系，它是CAD系统的默认坐标系。
它的原点通常位于绘图空间的左下角，可以通过命令"WCS"来切换到世界坐标系。
用户坐标系是由用户自己定义的坐标系，它可以根据需要设置在任意位置和方向。
用户坐标系的原点可以在绘图空间内的任意位置，可以通过命令"UCS"来设置用户坐标系。
对象坐标系是相对于对象而言的坐标系，每个对象都有独立的坐标系。
对象坐标系可以通过命令"OCS"来设置和切换。
2. 切换坐标系在CAD软件中，我们可以通过不同的命令和方法来切换坐标系。
切换到世界坐标系：可以通过命令"WCS"或者点击工具栏上的世界坐标系图标来切换到世界坐标系。
设置用户坐标系：可以通过命令"UCS"或者点击工具栏上的用户坐标系图标来设置用户坐标系。
在设置用户坐标系时，可以选择三点法、原点法或者面法来确定坐标系的位置和方向。
切换对象坐标系：可以通过命令"OCS"或者点击工具栏上的对象坐标系图标来切换到对象坐标系。
3. 使用坐标系在CAD软件中，使用坐标系可以帮助我们更准确地绘制和编辑图形。
使用世界坐标系：当需要进行常规绘图操作时，可以使用世界坐标系。
在使用世界坐标系时，我们可以直接输入绝对坐标或者使用相对坐标。
使用用户坐标系：当需要在特定角度或者特定位置上进行绘图时，可以使用用户坐标系。
用户坐标系可以帮助我们更方便地定位和绘制图形。
使用对象坐标系：当需要对对象进行编辑和变换时，可以使用对象坐标系。
CAD中的坐标系使用方法
CAD中的坐标系使用方法CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的软件技术，它可以帮助设计师进行快速、准确的绘图、设计和建模。
坐标系是CAD中一个非常重要且常用的概念，它用于确定图形中对象的准确位置和尺寸，因此在CAD中正确地使用坐标系非常重要。
下面将详细介绍CAD中坐标系的使用方法。
1.坐标系的类型：在CAD中，常用的坐标系类型有笛卡尔坐标系（直角坐标系）和极坐标系。
笛卡尔坐标系是二维或三维空间中的直角坐标系，通过坐标轴上的数值来表示点的位置；极坐标系则使用极径和极角来描述点的位置。
2.坐标系的建立：在CAD中，可以通过绘制坐标轴、输入起点和终点坐标等方法来建立坐标系。
通常情况下，CAD会在创建新的绘图时自动建立一个默认坐标系，我们可以在默认坐标系上进行操作，也可以按需求创建新的坐标系。
3.坐标系的定位和平移：在CAD中，我们可以通过移动和平移坐标系，来调整绘图的位置和布局。
通过命令或工具栏选项，我们可以选择移动整个坐标系，或者只移动特定的坐标轴来进行定位和平移操作。
4.坐标系的旋转和缩放：除了平移外，我们还可以通过旋转和缩放坐标系来调整绘图的方向和比例。
通过命令或工具栏选项，可以选择旋转坐标系的角度，或通过缩放命令来调整坐标系的比例。
5.坐标系的切换和转换：在CAD中，我们可以在不同的坐标系之间进行切换和转换，以适应不同的设计需求。
可以通过命令或工具栏选项来选择不同的坐标系，或将绘图从一个坐标系转换到另一个坐标系。
6.坐标系的单位：在CAD中，坐标系的单位非常重要，它决定了图形中尺寸和距离的实际大小。
我们可以在CAD中设置和更改坐标系的单位，以便在绘图时能够准确地表示和测量尺寸。
8.坐标系的约束和对齐：9.坐标系的测量和标注：CAD中提供了丰富的测量和标注工具，可以帮助我们测量和标记图形中的尺寸和距离。
通过这些功能，我们可以准确地确定和记录对象的位置和尺寸。
10.坐标系的转换和导入：在CAD中，我们可以将其他软件或文件中的坐标系导入到当前绘图中，以便进行参考和调整。
AutoCAD相对直角坐标怎么绘制？cad三种坐标的画法
AutoCAD相对直⾓坐标怎么绘制？cad三种坐标的画法
在画直线中，有三种平常要运⽤到的，⼀种是相对坐标画法，另外⼀种是极坐标的画法，还有就是交叉两直线形成交点的⽅法。
这⼏种在前⾯教程有分开讲过，现在⼩编综合情况运⽤这些画法下。
⼀、相对坐标运⽤
1、相对坐标画法就是相对某个点，知道距离这个点的X、Y值，也就是长和⾼，然后按照⽅法就可以画出来准确的直线。
2、⽐⽅在上图相对直⾓点画⼀个相对这个点的长为10，⾼为5的的斜长线。
那就直接输⼊10后再逗号，第⼆个框输⼊5回车就可以了。
这个就是相对坐标的画法，不知道⾓度和长度，已知两边也是可以画出来的。
⼆、极坐标的运⽤
1、上⾯相对坐标是知道长和⾼，那极坐标就是知道⾓度和要画的长度，也是可以画出来的。
同理，在这个直⾓点画出斜长15，⾓度30°的。
2、在画的时候，在第⼀个空格中输⼊长度，然后【Shift+<】跳到第⼆格，在输⼊⾓度值，然后回车就可以⽣成直线。
三、直线相交闭合
1、当画图形过程中，不知道斜线长度，那与原本⼀条直线相交后，要闭合，可以⽤⿏标点击该直线，上⾯会呈现三个点。
2、然后拖拉其中⼀点到你所要交叉的点位就可以了。
