带式干燥机的工作原理
带式干燥机

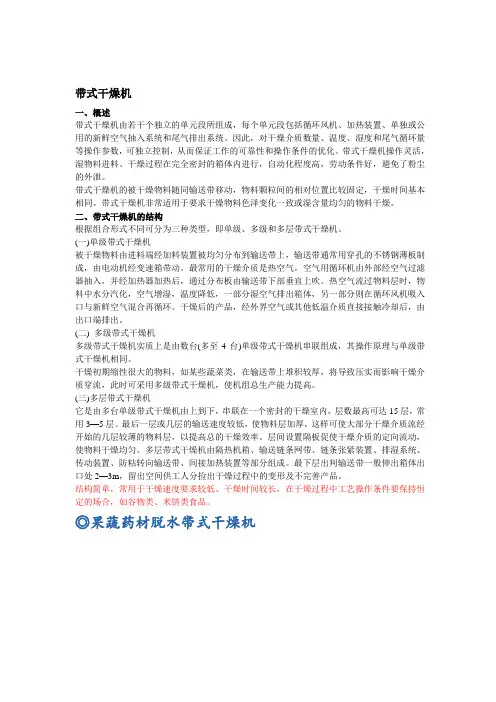

带式干燥机一、概述带式干燥机由若干个独立的单元段所组成，每个单元段包括循环风机、加热装置、单独或公用的新鲜空气抽入系统和尾气排出系统。
因此，对干燥介质数量、温度、湿度和尾气循环量等操作参数，可独立控制，从而保证工作的可靠性和操作条件的优化。
带式干燥机操作灵活，湿物料进料、干燥过程在完全密封的箱体内进行，自动化程度高，劳动条件好，避免了粉尘的外泄。
带式干燥机的被干燥物料随同输送带移动，物料颗粒间的相对位置比较固定，干燥时间基本相同。
带式干燥机非常适用于要求干燥物料色泽变化一致或湿含量均匀的物料干燥。
二、带式干燥机的结构根据组合形式不同可分为三种类型，即单级、多级和多层带式干燥机。
(一)单级带式干燥机被干燥物料由进料端经加料装置被均匀分布到输送带上，输送带通常用穿孔的不锈钢薄板制成，由电动机经变速箱带动。
最常用的干燥介质是热空气。
空气用循环机由外部经空气过滤器抽入，并经加热器加热后，通过分布板由输送带下部垂直上吹。
热空气流过物料层时，物料中水分汽化，空气增湿，温度降低，一部分湿空气排出箱体，另一部分则在循环风机吸入口与新鲜空气混合再循环。
干燥后的产品，经外界空气或其他低温介质直接接触冷却后，由出口端排出。
(二) 多级带式干燥机多级带式干燥机实质上是由数台(多至4台)单级带式干燥机串联组成，其操作原理与单级带式干燥机相同。
干燥初期缩性很大的物料，如某些蔬菜类，在输送带上堆积较厚，将导致压实而影响干燥介质穿流，此时可采用多级带式干燥机，使机组总生产能力提高。
(三)多层带式干燥机它是由多台单级带式干燥机由上到下，串联在一个密封的干燥室内，层数最高可达15层，常用3—5层。
最后一层或几层的输送速度较低，使物料层加厚，这样可使大部分干燥介质流经开始的几层较薄的物料层，以提高总的干燥效率。
层间设置隔板促使干燥介质的定向流动，使物料干燥均匀。
多层带式干燥机由隔热机箱、输送链条网带、链条张紧装置、排湿系统、传动装置、防粘转向输送带、间接加热装置等部分组成。
真空带式干燥机特点与干燥机的工作原理
我们之前和大家分享了很多关于干燥设备的一些系列产品，像闪蒸干燥机、沸腾干燥机、真空干燥机、喷雾干燥机、带式干燥机、一步制粒机以及盘式干燥机等等。
那么分享了这么多以后有没有发现你自己对干燥机又了解多少呢？那么下面我们会介绍真空带式干燥机的特点以及细节，另外还会介绍干燥机的工作原理，因为这样能让大家对这些设备更加认识。
一、真空带式干燥机的特点：1、真空带式干燥机可以进行每个时间段温度都是恒温进行加热主要是由于它所采用的控制阀以及数字控制技术2、在运行过程中难免会发生一些物料会偏离中心位置，那么它自带一个纠偏系统，正好可以有效地解决这个问题3、我们有时为了要与客户讲解可能需要打印报表，那么它有一个历史趋势界面就正好是为这一块服务的4、另外机器运行时间比较长以后可能会发生一些小的或大的故障，那么这时我们要能及时地排查出来才行，那么这时我们可以借助它的信号报警界面，根据这个可以很清楚地知道解决方案是什么那么上面这些是真空带式干燥机的另外几个特点，下面还将继续和大家来分享关于它的其他特点。
二、真空带式干燥机的特点细节关于这种设备的的特点前面已经有了一些分析了，那么下面将继续和大家来分享关于它的一些其他细节。
但它的特点有很多，今天先只分析前面几个特点的细节。
1、首先它的料带可以用来进行控制它的运行状态和它的运行速度2、其次它的进料泵可以进行分别控制其运行状态与它的进料速度3、真空带式干燥机可以进行速度调节4、最后它的真空系统主要是采用多级的罗茨水环真空泵机组这几个只是真空带式干燥机的前几个简单特点，以后我们会继续为大家一起来介绍它其方面的特点的。
下面先来介绍一下干燥机的工作原理把，有助于大家对干燥设备的认识，包括对真空带式干燥机的哦。
三、干燥机的工作原理通过之前我们的介绍，相信最简单的大家已经知道了，那么干燥机很多系列产品是如何工作的，那么你知道干燥机的工作原理是什么呢？今天主要就和大家一起走近干燥机，一起分享一下关于干燥机的工作原理。
柱状活性炭干燥生产线工艺,活性炭网带式干燥机 环保高效

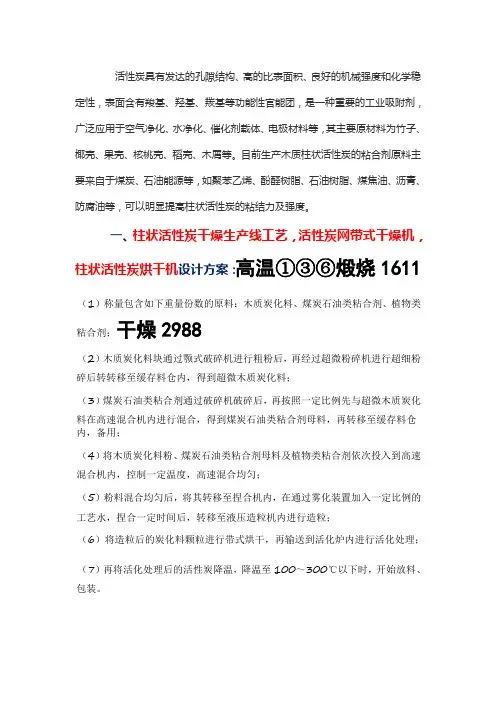

活性炭具有发达的孔隙结构、高的比表面积、良好的机械强度和化学稳定性，表面含有羧基、羟基、羰基等功能性官能团，是一种重要的工业吸附剂，广泛应用于空气净化、水净化、催化剂载体、电极材料等，其主要原材料为竹子、椰壳、果壳、核桃壳、稻壳、木屑等。
目前生产木质柱状活性炭的粘合剂原料主要来自于煤炭、石油能源等，如聚苯乙烯、酚醛树脂、石油树脂、煤焦油、沥青、防腐油等，可以明显提高柱状活性炭的粘结力及强度。
一、柱状活性炭干燥生产线工艺，活性炭网带式干燥机，柱状活性炭烘干机设计方案：高温①③⑥煅烧1611（1）称量包含如下重量份数的原料：木质炭化料、煤炭石油类粘合剂、植物类粘合剂；干燥2988（2）木质炭化料块通过颚式破碎机进行粗粉后，再经过超微粉碎机进行超细粉碎后转转移至缓存料仓内，得到超微木质炭化料；（3）煤炭石油类粘合剂通过破碎机破碎后，再按照一定比例先与超微木质炭化料在高速混合机内进行混合，得到煤炭石油类粘合剂母料，再转移至缓存料仓内，备用；（4）将木质炭化料粉、煤炭石油类粘合剂母料及植物类粘合剂依次投入到高速混合机内，控制一定温度，高速混合均匀；（5）粉料混合均匀后，将其转移至捏合机内，在通过雾化装置加入一定比例的工艺水，捏合一定时间后，转移至液压造粒机内进行造粒；（6）将造粒后的炭化料颗粒进行带式烘干，再输送到活化炉内进行活化处理；（7）再将活化处理后的活性炭降温，降温至100～300℃以下时，开始放料、包装。
二、柱状活性炭干燥生产线工艺，活性炭网带式干燥机，柱状活性炭烘干机特点：1、产量高，质量好预成形机可将物料加工成圆柱状或条状、粒状等几何形状，增加了受热面积，提高了干燥效率，同时避免了因物料粘性带来的不利因素，实现大批量连续性生产。
2、自动化控制，确保干燥稳定温度自动控制，并可根据物料在不同干燥阶段所需的最佳温度设定各个阶段的干燥温度。
传动速度无级调速，能够方便地控制物料的干燥时间，确保产品质量。
干燥设备原理及结构大全
干燥设备原理及结构大全一、洞道干燥干燥木材和砖瓦坯，需要较小的干燥速度，采用洞道干燥。
热空气在洞道内封闭循环。
料车在轻轨上可行走，打开两边封闭门，出一车干料，排除一部分水汽，进一车湿料，补充一部分空气。
洞道长度可达30-40米。
性能特点：优点：①具有非常灵活的控制条件，可使食品处于几乎所要求的温度-湿度-速度条件的气流之下，因此特别适用于实验工作；②料车每前进一步，气流的方向就转换一次，制品的水分含量更均匀。
缺点：①结构复杂，密封要求高，需要特殊的装置；②压力损失大，能量消耗多。
二、单滚筒干燥器钢制中空滚筒缓慢旋转，转速为4~10转/分。
加热蒸汽在筒内加热并冷凝，冷凝液由虹吸管吸出。
滚筒在浆料上方旋转过程中，厚度约0.3~5mm的浆料分布于筒上汽化、干燥，旋转一周后将干料刮下。
性能特点：传导型干燥机的热能供给主要靠导热，要求被干燥物料与加热面间应有尽可能紧密的接触。
故传导干燥机较适用于溶液、悬浮液和膏糊状固-液混合物的干燥。
主要优点：首先在于热能利用的经济性，因这种干燥机不需要加热大量的空气，热能单位耗用量远较热风干燥机为少；其次传导干燥可在真空下进行，特别适用于易氧化食品的干燥。
三、红外线干燥湿物料用皮带机送入器内，物料在输送过程中被加热干燥。
采用辐射热源。
用可控阀调节空气进出流量。
性能特点：红外线干燥机用电能产生红外线，使被烘干干燥的物体产生从表面向内部吸收渗透的效果。
干燥速率较高，热效率也较高，照射时不会留有阴影。
四、间歇式洞道干燥多辆小车同时推进洞道，关上封闭门。
热空气在洞道内循环，有可控闸门控制空气进口和出口，以便排除水蒸气。
一旦干燥完毕，推出洞道，完成一个间歇操作。
性能特点：优点：适应多品种小批量的生产，特别是季节性强的食品生产；单机操作，一台设备发生故障，不会影响其它设备的正常运行；便于设备的加工制造和维修保养；便于在不同的阶段按照冷冻干燥的工艺要求控制加热温度和真空度。
缺点：由于装料、卸料、启动等预备操作占用的时间长，设备利用率低；若要满足一定的产量要求，往往需要多台单机，并要配备相应的附属系统，导致设备的投资费用增加。
带式干燥机工作原理
带式干燥机工作原理
带式干燥机是一种常用的连续式干燥设备，其工作原理如下：
1. 物料进料：物料通过给料系统进入干燥机的进料口，均匀地散布在带式输送机上。
2. 干燥带传送：带式输送机将被干燥的物料传送到干燥室中。
在传送的过程中，带式输送机不断运动，将物料从进料端传送到出料端。
3. 传热：干燥室内通常设置有加热装置，如燃气加热器或电热器。
通过加热装置，干燥室内的热空气被加热，形成热风流。
热风流通过带式输送机上方或下方的通风口，对物料进行传热。
在传热的过程中，物料吸收热量，使其内部水分蒸发，从而实现干燥的效果。
4. 除湿：干燥室内通常设置有除湿设备，如冷却器或湿气排放系统。
通过除湿设备，干燥室内的湿气被冷却和凝结成水，然后排出干燥机外，保持干燥室内的湿度。
5. 出料：经过一定的干燥时间后，物料从干燥带上取出，通过出料口离开干燥机。
总体来说，带式干燥机通过连续地将物料在带式输送机上传送，利用加热装置提供热风流，将物料内部的水分蒸发，并通过除湿设备降低干燥室内的湿度，从而实现物料的干燥过程。
论药品干燥器的工作原理及选用
论药品干燥器的工作原理及选用
李光辉 美东生物哈尔滨三乐有限公司
型。
渐抽走。
近年来 ， 各原料 药进 Ｉ国对我 国制药 企业 Ｚ ｌ 的生产 过程提 出了更高 的要求， 因此 各种 认证 迅速 在制药行业 展开。 对原料 药来说 ， 些认 这 证的 重点都 集中在精、 包岗位 ， 干、 所以干 燥器 的合理 选择显得尤 为重要 。 干燥 设备选 用时要 根据 药品特 性、 成品要达到 的理 想状态而 定， 尤其 要考 虑无菌 原料 药干 燥设 备 的材 质和无 菌保证。目前， 我国原料药干燥 器类型比较多， 其各 自 特点和适用条件不同。 各种常用干燥 器的工作原理 １ 真空干燥 箱 、 真空干燥箱 为较 古老的干燥 装置， 内被 箱 加热 板分成若干层。 加热板 中通 人热 水或低压 蒸汽作为加热 介质， 将铺 有待 干燥 药品的料盘 放在 加热 板上 ， 关闭箱 门， 内用真空 泵抽成 箱 真空。加热板 在加热 介质的 循环 流动 中将药品 加热 到指定温度 ， 水分即开始燕 发并随 抽真空 逐渐抽 走 。 设备易于控 制， 冷凝回收被 蒸 此 可 发的 溶媒 ， 燥过 程 中药 品不 易彼 污染 ， 干 可以 用在药品干燥 、 包材灭菌及热处理 上。 ２ 真空回转 干燥 器 、 真空 回转干 燥 器源白双锥混 合 器， 多为圆 柱 形器 身、 两头 锥 形 ， 也俗 称双锥 干燥 器。 锥 体中部有 两中空悬 轴， 用以设备旋 转支撑 和真 空、 水的通 道 。 热 药品在干 燥 器中边干 燥边 转 动， 整批药物 的均 一性有 良好保证 。 对 热介质 由一端 中空管 进入夹套 ， 器内热气随 另一端中 空管 中的排 气管排 出， 经冷凝回收挥发 的溶 并 媒。 设备的配 套装 备有真空 系统 、 媒 回收 此 溶 系统 、 清洗 灭菌 系统 等。 由于此设 备操作 简单 间歇生 产易于调节 、 以进行在线 清洗和 在线 可 灭菌， 因此成 为中小 型抗 生素原料 药企业 的首 选干燥 器， 青霉 素、 像 洁霉 素、 金霉素、 啡因 咖 等都可选用 。 设备选择 时主要考虑两个 中空轴 的同心度和空心轴的 密封问题 ， 为保证设备运 转平稳 ， 同心度要求轴端 跳动量小于００ｍｍ， ．１ 空心 轴 的密 封效果 主要 是防止 润滑 剂或 填料 污染 药品。 ３ 三合一设 备 、 三合一 指把 过滤 、 洗涤 、 干燥 三 道工序 合 在同一设备 中进行 ， 在医药行 业非常具 有代 表 性， 此种设 备在 上世 纪９ 年 代以后发展迅 速由 ０ 设备形式 又分为带 式 、 式、 罐 离心式等几种 类
12种干燥设备结构分析和工作原理演示，还有你没见过的动画演示！
12种干燥设备结构分析和工作原理演示，还有你没见过的动画演示！在工业生产中，由于被干燥物料的形状（块状、粒状、溶液、浆状及膏糊状等）和性质（耐热性、含水量、分散性、粘性、耐酸碱性、防爆性及湿度等）不同，生产规模或生产能力也相差较大，对干燥产品的要求（如含水量、形状、强度及粒度等）也不尽相同，因此，所采用干燥器的型式也是多种多样的。
今天，小七就带大家认识一下各种干燥机运行原理。
通常，干燥器可按加热方式分成如表下所示的类型。
常用干燥器的分类1厢式干燥器厢式干燥器又称盘式干燥器，是一种常压间歇操作的最古老的干燥设备之一。
一般小型的称为烘箱，大型的称为烘房。
按气体流动的方式，又可分为并流式、穿流式和真空式。
并流式干燥器的基本结构如图片5-16所示，被干燥物料放在盘架7上的浅盘内，物料的堆积厚度约为10～100ｍｍ。
风机３吸入的新鲜空气，经加热器5预热后沿挡板６均匀地水平掠过各浅盘内物料的表面，对物料进行干燥。
部分废气经排出管２排出，余下的循环使用，以提高热效率。
废气循环量由吸入口或排出口的挡板进行调节。
空气的流速根据物料的粒度而定，应使物料不被气流挟带出干燥器为原则，一般为1～10ｍ/ｓ。
这种干燥器的浅盘也可放在能移动的小车盘架上，以方便物料的装卸，减轻劳动强度。
若对干燥过程有特殊要求，如干燥热敏性物料、易燃易爆物料或物料的湿分需要回收等，厢式干燥器可在真空下操作，称为厢式真空干燥器。
干燥厢是密封的，将浅盘架制成空心的，加热蒸汽从中通过，干燥时以传导方式加热物料，使盘中物料所含水分或溶剂汽化，汽化出的水汽或溶剂蒸汽用真空泵抽出，以维持厢内的真空度。
穿流式干燥器的结构如图5-17所示，物料铺在多孔的浅盘（或网）上，气流垂直地穿过物料层，两层物料之间设置倾斜的挡板，以防从一层物料中吹出的湿空气再吹入另一层。
空气通过小孔的速度约为0.3～1.2m/s。
穿流式干燥器适用于通气性好的颗粒状物料，其干燥速率通常为并流时的8~10倍。
详细介绍真空带式干燥机的特点和原理
真空带式干燥机是近几年国内发展起来的一种新型干燥设备，广泛适用于绝大多数天然植物药的提取物，尤其适合粘性高、易结团、热塑性、热敏性的药物或不适宜于采用喷雾干燥法的物系，可连续进料、连续出料。
其进料、干燥、出料整个过程密闭，在高真空度下进行，不与外界环境接触，符合GMP要求。
在二十世纪50年代，真空带式干燥机首先由德国Merk公司研发成功，随后德国的E&E （易恩）公司、瑞士Bucher公司和日本的大川株式会社也相继跟上，经过近50年的发展，随着计算机技术的快速发展和应用，真空带式干燥机已经成为集光机电一体化的高技术干燥设备。
解决了长期以来中药行业中许多浸膏难以干燥的问题，采用喷雾干燥温度高，热敏性物质易被破坏，采用真空烘箱干燥时间长，能耗高，间断操作，容易染菌和吸潮，达不到GMP 质量标准。
对中药、医药中间体、精细化工、食品及保健品等行业的干燥问题起到了极为积极的推动作用，是替代喷雾干燥和真空烘箱干燥的最佳产品。
如中药行业：丹参、复方丹参、川芎、当归、穿心莲、灵芝、苦参、人参、刺五加等；食品保健品行业：咖啡、麦乳精、果珍、速溶奶粉、速溶茶等；还有精细化工、颜料、农药等行业都有非常好的应用效果。
DW型真空带式干燥机不但干燥温度低、可连续化生产，而且干燥过程损失小、浪费少、轻松操作，最为重要的是降低劳动强度，节省大量的能源。
以DW型带式真空干燥机为例，与同产量真空干燥箱对比，可节约用电65%，节约蒸汽70%；比同产量的喷雾干燥机节约用电75%，节约蒸汽85%，二、真空带式干燥机工作原理待干燥的物料通过螺杆计量泵将其送入干燥机的真空室内，并由布料电机均匀的滩涂在传送带上。
由电机驱动特制的辊轴传动传送带，并以设定的速度运转。
传送带下面设有相互独立的加热板和一组冷却板，传送带与加热板、冷却板紧密贴合，以接触传热的方式将干燥所需的热量传递给物料与冷却。
根据物料性质的不同设定传送带的运转速度，当物料由传送带从筒体的一端运送到另一端时，物料已经干燥并冷却。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带式干燥机的工作原理
概述
将需要处理的物料能通过适当的布料机构，如星型布料机、摆动带、粉碎机或造粒机，分布在输送带上，输送带就是通过一个或多个加热单元组成的通道设备，每个加热单元均配有空气加热和循环系统，每一个通道有一个或几个排湿系统，在输送带通过时，热空气从上往下或从下往上通过输送带上的物料，从而使物料能均匀干燥。
用途
带式干燥机是常用的连续式干燥设备，可广泛应用在化工、食品、医药、建材、电子等行业，特别适合透气较好的片状、条状、颗粒状物料的干燥，对滤饼类的膏状物料，也可通过造粒机或挤条机制成型后干燥。
典型产品
脱水蔬菜、颗粒饲料、味精、鸡精、瓜子、椰蓉、有机颜料、合成橡胶、丙稀纤维、药品、药材、小木制品、塑料制品、电子元器件老化、固化等。
