测量纸张厚度
TAPPI测量标准
TAPPI测量标准TAPPI（Technical Association of the Pulp and Paper Industry）是一个国际性的纸浆和纸张工业组织，成立于1915年，总部位于美国亚特兰大。
TAPPI制定了许多与纸浆和纸张相关的标准，这些标准对于纸张生产和质量控制起着至关重要的作用。
本文将介绍一些TAPPI测量标准的内容，以便读者更好地了解这些标准的重要性和应用。
首先，TAPPI T 402标准是用于测量纸张表面吸墨性的标准。
表面吸墨性是指纸张表面对墨水的吸收能力，这对于印刷质量和印刷速度都有着重要的影响。
TAPPI T 402标准通过一系列实验和测试方法，可以准确地评估纸张的表面吸墨性能力，帮助生产厂家选择合适的纸张材料，从而提高印刷质量和效率。
其次，TAPPI T 494标准是用于测量纸张厚度的标准。
纸张的厚度直接影响着其质地和使用性能，因此准确地测量纸张的厚度对于生产过程和产品质量控制至关重要。
TAPPI T 494标准规定了使用什么样的仪器和方法来测量纸张的厚度，以及如何进行数据记录和分析，确保测量结果的准确性和可靠性。
另外，TAPPI T 410标准是用于测量纸张表面平整度的标准。
纸张表面的平整度直接关系到印刷效果和书写舒适度，因此对于一些特殊用途的纸张，如书籍、杂志等，表面平整度要求尤为严格。
TAPPI T 410标准通过一系列的实验和测试方法，可以准确地评估纸张表面的平整度，帮助生产厂家控制产品质量，提高市场竞争力。
最后，TAPPI T 220标准是用于测量纸张透气性的标准。
纸张的透气性对于一些包装纸、过滤纸等特殊用途的纸张来说至关重要。
TAPPI T 220标准规定了如何使用适当的仪器和方法来测量纸张的透气性能力，以及如何对测量结果进行分析和评估，确保产品符合市场需求和标准要求。
综上所述，TAPPI制定的测量标准对于纸浆和纸张工业具有重要意义，它们不仅可以帮助生产厂家控制产品质量，提高生产效率，还可以帮助用户选择合适的纸张材料，满足其特定的使用需求。
测量一张纸厚度的方法
测量一张纸厚度的方法
测量一张纸的厚度有多种方法，下面是一些常用的方法：
1. 使用卡尺测量：将一张纸平铺在平滑的表面上，使用卡尺测量纸张堆叠的厚度。
确保卡尺垂直于纸张的表面并紧贴纸张的边缘，读取卡尺上的值。
这个值即为纸张的厚度。
2. 使用测微仪或数字卡尺测量：类似于使用卡尺测量的方法，可以使用测微仪或数字卡尺来获取更准确的纸张厚度数据。
使用方法与上述相同，只是这些仪器具有更高的精度。
3. 使用卷尺测量：将纸张卷起，将一端固定在平滑表面上，然后用卷尺测量纸张被卷起的部分的长度。
将此长度除以纸张被卷起的层数，即可得到每层纸张的厚度。
4. 使用密度测量：将纸张剪成一个特定的形状（例如长方形），然后测量其长度、宽度和质量。
通过计算纸张的体积和质量，可以得出纸张的密度。
将纸张的质量除以其密度并除以纸张的面积，即可得到纸张的厚度。
无论使用哪种测量方法，为了获得更准确的结果，最好进行多次测量并取平均值。
测量纸张厚度的方法
测量纸张厚度的方法纸张是我们日常生活中经常使用的物品，而测量纸张的厚度是一项重要的工作。
在实际应用中，我们需要测量纸张的厚度来确定其质量、适用性和可靠性。
下面将介绍几种常见的测量纸张厚度的方法。
一、卡尺法卡尺法是一种简单直观的测量纸张厚度的方法。
我们可以使用一个精确的卡尺，将卡尺的两个刀口放在纸张的两个边缘上，然后读取卡尺上的数值，即可得到纸张的厚度。
在测量时要保持卡尺与纸张垂直，并尽量避免卡尺与纸张产生侧倾。
二、迈克尔斯测厚仪迈克尔斯测厚仪是一种专门用于测量纸张厚度的仪器。
它采用了非接触式的测量原理，通过红外线传感器和激光技术测量纸张的厚度。
使用迈克尔斯测厚仪，只需要将纸张放在仪器的测试台上，仪器会自动测量并显示纸张的厚度数值。
迈克尔斯测厚仪具有测量精度高、操作简单、快速测量等优点，广泛应用于纸张生产和质量检测领域。
三、厚度计厚度计是一种常见的用于测量纸张厚度的仪器。
它通常由可调节的测量臂和刻度盘组成。
我们可以将纸张放在测量臂上，调节测量臂直到与纸张接触，然后读取刻度盘上的数值，即可得到纸张的厚度。
在使用厚度计测量纸张厚度时，需要注意调节测量臂的力度，以避免对纸张产生过大的压力。
四、电子测厚仪电子测厚仪是一种使用电子技术进行测量的专业仪器。
它通过电子传感器和显示屏来实时测量纸张的厚度，并将结果显示出来。
电子测厚仪具有测量精度高、操作简单、快速测量等优点，广泛应用于纸张生产和质量检测领域。
使用电子测厚仪时，需要注意保持仪器的清洁和稳定，以确保测量结果的准确性。
以上是几种常见的测量纸张厚度的方法。
不同的方法适用于不同的场景和要求。
在实际应用中，我们可以根据需要选择合适的方法进行测量。
无论使用哪种方法，都需要注意保持仪器的准确性和稳定性，以获得准确可靠的测量结果。
通过测量纸张的厚度，我们可以更好地了解纸张的质量和特性，为后续的应用提供参考和指导。

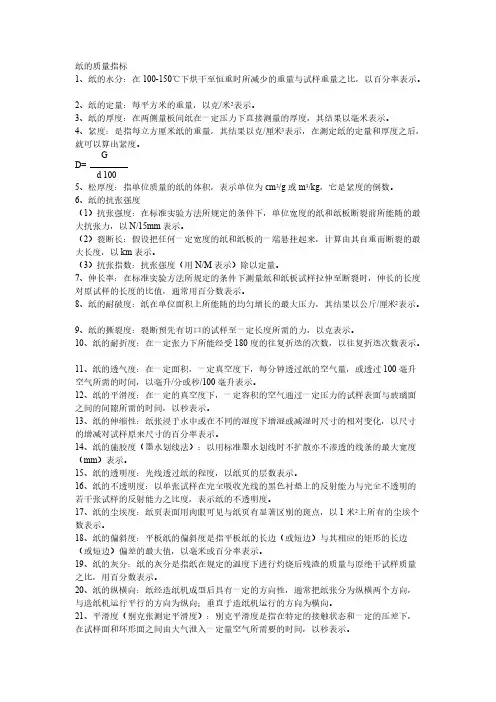

纸张质量指标
纸的质量指标1、纸的水分：在100-150℃下烘干至恒重时所减少的重量与试样重量之比，以百分率表示。
2、纸的定量：每平方米的重量，以克/米2表示。
3、纸的厚度：在两侧量板间纸在一定压力下直接测量的厚度，其结果以毫米表示。
4、紧度：是指每立方厘米纸的重量，其结果以克/厘米3表示，在测定纸的定量和厚度之后，就可以算出紧度。
GD=d 1005、松厚度：指单位质量的纸的体积，表示单位为cm3/g或m3/kg，它是紧度的倒数。
6、纸的抗张强度（1）抗张强度：在标准实验方法所规定的条件下，单位宽度的纸和纸板断裂前所能随的最大抗张力，以N/15mm表示。
（2）裂断长：假设把任何一定宽度的纸和纸板的一端悬挂起来，计算由其自重而断裂的最大长度，以km表示。
（3）抗张指数：抗张强度（用N/M表示）除以定量。
7、伸长率：在标准实验方法所规定的条件下测量纸和纸板试样拉伸至断裂时，伸长的长度对原试样的长度的比值，通常用百分数表示。
8、纸的耐破度：纸在单位面积上所能随的均匀增长的最大压力，其结果以公斤/厘米2表示。
9、纸的撕裂度：裂断预先有切口的试样至一定长度所需的力，以克表示。
10、纸的耐折度：在一定张力下所能经受180度的往复折迭的次数，以往复折迭次数表示。
11、纸的透气度：在一定面积，一定真空度下，每分钟透过纸的空气量，或透过100毫升空气所需的时间，以毫升/分或秒/100毫升表示。
12、纸的平滑度：在一定的真空度下，一定容积的空气通过一定压力的试样表面与玻璃面之间的间隙所需的时间，以秒表示。
13、纸的伸缩性：纸张浸于水中或在不同的湿度下增湿或减湿时尺寸的相对变化，以尺寸的增减对试样原来尺寸的百分率表示。
14、纸的施胶度（墨水划线法）：以用标准墨水划线时不扩散亦不渗透的线条的最大宽度（mm）表示。
15、纸的透明度：光线透过纸的程度，以纸页的层数表示。
16、纸的不透明度：以单张试样在完全吸收光线的黑色衬垫上的反射能力与完全不透明的若干张试样的反射能力之比度，表示纸的不透明度。
实验一 纸和纸板厚度的测定教学内容
实验一纸和纸板厚度的测定实验一纸和纸板厚度的测定一、实验目的1、掌握纸和纸板厚度测定的方法（GB 451.3—1989）。
2、熟悉仪器的原理及使用方法；3、掌握国家标准所要求的测试方法，学习收集试验数据及进行数据处理；4、了解和分析试验误差。
二、实验原理纸张厚度是指纸或纸板在两测量板间受一定压力下的垂直距离，其结果以mm或μm表示。
根据纸的厚、薄可采取多层测量或单层测量，然后以单层测量的结果表示纸的厚度。
紧度是指单位体积纸和纸板的质量，其结果以g/cm3表示。
右图为纸张厚度测量的仪器，此仪器是将试样夹于测量头与量砧之间，测量头的下端面为规定2cm2的接触面，重锤、测量头和千分表的重力产生100±10kPa的接触压力。
当试样压于测量头和量砧之间时，使测量头移动了一段等于材料厚度的距离，此位移传递给表杆，经过表内齿轮机构放大后，转变为指针沿着度盘的转角而给出厚度的读数值。
本仪器是采用接触测量法原理设计的国际通用的肖伯尔（Shopper）式纸与纸板厚度测定的专用仪器。
仪器可分为下列四个部分：（见图1）图1 纸与纸板厚度测定仪1、座体 2、重锤 3、测量①压纸机构：由重锤（2）、测量头（3）、量砧（4）组成，用于对试样形成规定的压力。
②指示机构：由一标准千分表（8）组成，由它的量杆与测量头上端面接触，使被测量的厚度通过量杆的位移转换为指针的转角而得到读数。
千分表的安装都是以0.2毫米作为测厚仪的零点，以充分利用表的精度。
③提升机构：由拨杆（5）、小轴（6）组成，用来提升测量头以便放入试样进行测量。
④联接机构：由座体（1）、紧固螺钉（7）组成，为仪器的机座和联接上面三部分的结构。
三、试样及仪器仪器：纸与纸板厚度测定仪、可调距切纸刀四、实验步骤①仪器校准：按下拨杆，抬起测量头，再轻轻放下，观察大指针是否对零，如不对零，则略转外表盘，使其对零；反复进行多次，确认大指针对零无误即可。
③按GB 450进行纸与纸板的试样采集。

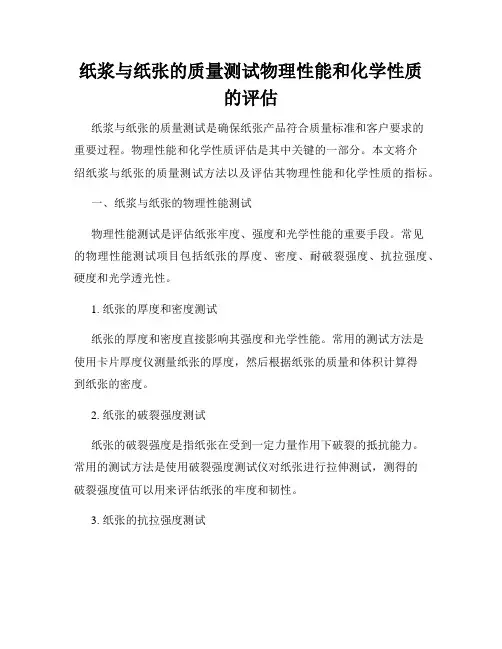

纸浆与纸张的质量测试物理性能和化学性质的评估
纸浆与纸张的质量测试物理性能和化学性质的评估纸浆与纸张的质量测试是确保纸张产品符合质量标准和客户要求的重要过程。
物理性能和化学性质评估是其中关键的一部分。
本文将介绍纸浆与纸张的质量测试方法以及评估其物理性能和化学性质的指标。
一、纸浆与纸张的物理性能测试物理性能测试是评估纸张牢度、强度和光学性能的重要手段。
常见的物理性能测试项目包括纸张的厚度、密度、耐破裂强度、抗拉强度、硬度和光学透光性。
1. 纸张的厚度和密度测试纸张的厚度和密度直接影响其强度和光学性能。
常用的测试方法是使用卡片厚度仪测量纸张的厚度，然后根据纸张的质量和体积计算得到纸张的密度。
2. 纸张的破裂强度测试纸张的破裂强度是指纸张在受到一定力量作用下破裂的抵抗能力。
常用的测试方法是使用破裂强度测试仪对纸张进行拉伸测试，测得的破裂强度值可以用来评估纸张的牢度和韧性。
3. 纸张的抗拉强度测试纸张的抗拉强度是指纸张在受到拉力作用下抵抗破裂的能力。
常用的测试方法是使用抗拉强度测试仪对纸张进行拉伸测试，测得的抗拉强度值可以用来评估纸张的强度和柔韧性。
4. 纸张的硬度测试纸张的硬度是指纸张在受到外力作用时的抵抗能力。
常用的测试方法是使用硬度计对纸张进行硬度测试，通过测量纸张在一定压力下的变形程度来评估纸张的硬度。
5. 纸张的光学透光性测试纸张的光学透光性是指光在纸张上的透射能力。
常用的测试方法是使用透光度测试仪对纸张进行透光性测试，测得的透光率可以用来评估纸张的光学性能。
二、纸浆与纸张的化学性质测试化学性质测试是评估纸张的化学成分、含浸成分和环境友好性的重要手段。
常见的化学性质测试项目包括纸张的pH值、挥发性有机物含量、重金属含量和有机污染物含量等。
1. 纸张的pH值测试纸张的pH值是指纸张中酸碱度的浓度。
常用的测试方法是使用pH 仪对纸张浸泡液进行测定，测得的pH值可以用来评估纸张的酸碱性。
2. 纸张的挥发性有机物含量测试纸张中的挥发性有机物是指在一定温度下能够挥发出来的物质。
ap(2002)1纸张测试项目
ap(2002)1纸张测试项目
AP（2002）1纸张测试项目主要包括以下几个方面：
1.外观：检查纸张的表面质量，包括颜色、光泽度、斑点、污渍等。
2.尺寸：测量纸张的长度、宽度、厚度等尺寸是否符合标准。
3.重量：测量纸张的重量，以克重表示。
4.抗张强度：测试纸张的抗拉强度，包括纵向和横向的抗张强度。
5.耐折度：测试纸张的耐折性能，以一定角度折叠纸张，观察纸张是否破裂或出现裂
纹。
6.吸墨性：测试纸张对油墨的吸收性能，包括油墨干燥速度、墨迹亮度等。
7.白度：测试纸张的白度，以度数表示。
8.不透明度：测试纸张的不透明度，以百分比表示。
9.平滑度：测试纸张表面的平滑度，以微米表示。
10.抗压强度：测试纸张的抗压强度，以一定的压力下纸张的压缩程度表示。
这些测试项目可以全面评估纸张的质量和性能，对于纸张的生产和使用具有重要的指导意义。
测量纸张厚度的方法
测量纸张厚度的方法纸张厚度是指纸张在垂直于表面的方向上的厚度，通常以毫米（mm）为单位。
测量纸张厚度是纸张制造、质量控制以及一些特定应用的重要步骤。
下面将介绍几种常见的测量纸张厚度的方法。
1.卡尺测量法卡尺测量法是最直接的纸张厚度测量方法之一、使用一把精确度较高的卡尺，在纸张的边缘位置上准确测量出纸张厚度。
这种方法简单易行，但由于纸张的表面不平坦或是卡尺的误差等因素可能会导致测量结果不准确。
2.融合精度测量法融合精度测量法是一种高精度的测量方法。
该方法使用一台电子测量仪器，通过融合精度测量纸张厚度。
测量仪器使用无接触式的探测器，在纸张的边缘位置上扫描，记录并计算出纸张厚度。
由于使用了高精度仪器，该方法的测量结果十分精确。
3.压力测量法压力测量法是一种间接测量纸张厚度的方法。
该方法使用了纸张在不同压力下的压缩变形特性。
在测量时，将待测纸张夹持在两个平行的平板之间，施加一个标准化的压力，然后测量压力下纸张的厚度。
由于该方法受到纸张的压缩变形特性的影响，因此测量结果可能受到压力的大小、纸张的弹性等因素的影响。
4.光学测量法光学测量法是一种利用红外线或激光测距仪测量纸张厚度的方法。
通过测量光束从纸张表面射出后的反射或折射情况，来计算纸张的厚度。
这种方法通常需要使用精确度较高的测距设备，可以实现非接触式测量。
与其他方法相比，光学测量法具有快速、准确等优点。
5.X射线法X射线法是一种非常准确的测量纸张厚度的方法。
该方法使用X射线设备，通过测量X射线透射纸张后，射线的衰减情况来计算纸张的厚度。
由于X射线具有极高的穿透能力，可以穿过纸张来测量厚度。
该方法适用于测量较厚纸张、纸板等较为复杂的纸质材料。
总结起来，测量纸张厚度可以通过卡尺测量法、融合精度测量法、压力测量法、光学测量法、X射线法等多种方法进行。
具体选择哪种方法需要根据纸张的实际情况、测量的精确度要求以及设备可用性等因素综合考虑。
纸张性能的检测分析实验
纸张性能的检测分析实验班级：0821一、纸张白度、定量、厚度测定（一）纸张白度的测定1、测定原理我国现行白度仪采用钨灯光源，在d/0的几何条件下，光源的蓝光（主波长457nm）投射于试样上，有硒光电池接受试样漫反射的光源量，试样越白，光电池接受的光通量就越大，输出的光电流亦越大，试样的白度与光电池输出的光电流成线性关系。
2、仪器：ZB-B型白度仪3、测定步骤①打开电源开关，将R457灯亮。
②试样托上放黑筒，按调校键，再按回车键。
③将标准板放入试样托，按调校键，再按回车键。
④将裁切好的纸张试样放入试样托，按仪器下方的测量键，显示的结果就为试样的R457白度值。
⑤重复④操作对一组试样多次测定，然后按平均键，最后记录数据。
4、实验结果：白度：1=85.78% 2=85.66% 3=85.70% 4=85.98% 5=85.53% 平均为85.73%5、结果分析：根据国家标准：《GBT 24999-2010 纸和纸板亮度(白度)最高限量》中对涂布纸和纸板的亮度(白度)最高限量为80%以上，93%以下。
所以可以得出我们所用的涂布纸的白度为85.73%，符合国家标准，而且属于铜版纸里的A等品，白度比较高的一种，由于这种涂布纸的白度比较高，所以这种纸的光照反射率高，印迹反射率强，印品的颜色鲜艳，色偏小，灰度小，整个画面的反差大。
故这种白度比较高的纸适合印刷比较高档的精细彩色印刷品。
（二）纸张定量的测定1、仪器用感量为0.001g的天平进行称量。
2、测定步骤从每张试样上切取100×100mm的试样至少5张为一组，一并称重。
3、实验结果：数量：5张100×100mm的试样总重：12.485g故可得出：2.500g/cm2 即：250g/㎡4、结果分析：根据所学过的有关知识：定量小于250g/㎡的为纸，大于等于250g/㎡的为纸板。
所以由以上测试结果可以得出：我们所测的铜版纸纸张为定量250g/㎡的纸板。
纸张与纸板厚度的测试(共10张PPT)
22•、 、处处②理理试试测样样：：量在在标标：准准条 条将件件下下测进进行行量平平衡衡头处处理理轻；； 轻降下与试样面接触，接触时间即试样受压时 三、实间验器至材与少材料保简述持2秒，不要多于5秒。立即从刻度盘上读取读数。读数精度
准确到 或 。 200mm×200mm（测量靠试样中间的五个合适点）。
第7页，共10页。
五、实验数据与分析
• 计算每片试样的厚度平均值，得到单层厚度。
第5页，共10页。
• 3、从标准化测量方式上来，单层厚度与层积厚度两种测量步骤是不 相同的；
• 单张厚度测试步骤：
• ①放入纸样：手动测试时要将测量头提起至少1mm电动测试时是由 仪器本身自动控制的。将试样插入测头和量砧之间，同时离试样边
缘至少2cm。 1、切取试样：在每一张试样上切取lOOmm×lOOmm的试样（至少5张）；
纸张与纸板厚度的 测试
第1页，共10页。
一、实验目的
• 测试不同类型纸张的厚度; • 比较不同类型纸张间厚度的差别; • 熟练掌握测试的方法及操作步骤; • 掌握仪器的使用。
第2页，共10页。
二、实验原理
• 厚度测量仪测量机构主要是由重锤、量砧、
标准测量头以及电子百分表所组成。利用 测量头(面积为定值)对位于它和量砧之间 的纸施加一定压力。由于纸夹在其中， 有一定距离，这距离传给厚度测定器的 百分表或千分表测量杆，经过表头内齿 轮传动机构，使百分表或千分表上的指 针沿着时针方向进行转动，指示出纸的 厚度。
• 层积厚度测试步骤： 方式基本相同于单层厚度测量。
从所抽取的5张样品上切取40片试样，每10片一叠均正面朝上层叠起来，制备成四叠试样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
官方QQ群：389728610
模电实验
--------测量纸张厚度
林敏PPT工作室版权所有
官方QQ群：389728610
电路意义。
电路原理分析
免费资源QQ群：389728610
免费资源QQ群：389728610
内容大纲
实验总结分析。 实验电路优缺点
林敏PPT工作室版权所有
林敏PPT工作室版权所有
官方QQ群：389728610
执行部分
检测部分 供电部分
林敏PPT工作室版权所有
Hale Waihona Puke 官方QQ群：389728610
林敏PPT工作室版权所有
官方QQ群：389728610
优点
.......
LM339输出端点位可灵活选用
信号源内阻限制很宽
能大致测出纸张厚度
失调电压小
林敏PPT工作室版权所有
Thanks
官方QQ群：389728610
实验失败原因分析：
1.对电路的分析与理解出现的偏差，造成后面出现的问题。
2.对电路的分析和实际制作过程没有紧密联系，有些电路 中的东西可以改进
3.在焊接过程中，出现了点小问题，导致有些焊盘掉落， 不能与旁边的期间良好的接触。
林敏PPT工作室版权所有
官方QQ群：389728610
官方QQ群：389728610
的作路电于 作效，路造纸 用率对及纸张 。和于各、厚 产产种印度 品品控刷检 品的制等测 质生，行电 有产光业路 着自线的广 极动强自泛 为化弱动的 重，的控应 要工电制用
掌握该纸张厚度检测电路能够更 加深入的理解LM339电压比较器的原 理，提升对于该电压比较器的实际应 用能力，提高电路设计的能力。
