必修一 1.4实验：用打点计时器测速度1
教学设计：高中课程
主备人：屈峻毅学科长审查签名：
（一）内容及其解析
1、内容：①本节主要介绍打点计时器的工作原理。
②用打点计时器测量瞬时速度。
③掌握v-t图像。
2、解析：通过做实验，让学生学会用打点计时器测量瞬时速度，并会画出v-t图像。
（二）目标及其解析
1.了解电磁打点计时器和电火花打点计时器的基本构成，知道打点计时器的计工作原理。
思考题1.电磁打点计时器与电火花大点计时器有何不同？
2.通过实例学会根据纸带上的点分析速度的变化情况，并学会测定平均速度。
思考题2.根据纸带上的点，怎样求出纸带在各点间的平均速度？
3.通过实例学会用打点计时器测量瞬时速度。
思考题3.根据纸带上的点，怎样求出纸带在各个时刻的速度？
4.学会用图象表示速度变化规律的方法，理解用平滑曲线“拟合”坐标系中描出的点来反映客观规律的思想。
思考题4.匀速直线运动在v-t图像中应该怎么表示？
（三）教学问题诊断分析
1.学生对打点计时器的工作原理理解不到位，以至于对纸带上原始数据处理比较困难。
2.学生不能很好的区分v-t图像和s-t图像，所以通过v-t图像来分析物体的运动情况显得比较困难。
（四）教学支持条件分析
为了加深学生对打点计时器的工作原理的理解，本节课准备让学生实际观察打点计时器，知道打点计时器各部分是怎样工作的，并分析打出的纸带。
（五）教学过程设计
1、教学基本流程
复习平均速度和瞬时速度的概念→引入本节内容→让学生观察两种打点计时器→分析总结→练习、小结
2、教学情景
问题1.怎样使用打点计时器？
设计意图：让学生会使用打点计时器
问题2.怎样使用打点计时器测瞬时速度？
设计意图：让学生进一步理解瞬时速度
问题3.怎样用v-t图象表示速度随时间的变化情况？
设计意图：让学生掌握v-t图象
例题1.关于接通电源和释放纸带（物体）的次序，下列说法正确的是（）
A．先接通电源，后释放纸带
B．先释放纸带，后接通电源
C．释放纸带同时接通电源
D．先接通电源或先释放纸带都可以
设计意图：初步掌握打点计时器的使用方法
例题2.手拖动纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点的第1点到第6个点的距离为18cm，则（）
A．手运动的平均速度为0．03m/s B．手运动的平均速度为1．5m/s
C．手运动的平均速度为1．8m/s D．手运动的平均速度为180m/s
设计意图：进一步理解平均速度的概念和算法
例题3.利用打点计时器打出的纸带（）
A．能准确地求出某点的瞬时速度
B．只能粗略地求出某点的瞬时速度
C．能准确地求出某段时间内的平均速度
D．可以任意地利用某段时间内的平均速度代表某点的瞬时速度
设计意图：会对纸带进行分析
师生互动：教师点拨分析电磁打点计时器和电火花打点计时器的区别和共同点，学生练习使用打点计时器，并让学生分析打出的纸带，会近似求出某点的瞬时速度和画出v-t图像，然后学生做练习。
三、目标检测
1．根据右图所示的打点计时器的构造图，指出各主要部件的名称。
①②③④⑤
⑥⑦⑧⑨。
2．使用电磁打点计时器时，纸带应穿过，复写纸片应套在上，并要放在纸带的面，打点时应接通电源，释放纸带。
3．电磁打点计时器是一种使用交流电的计时仪器，当电源的频率为50Hz时，振针每隔秒打一个点，现在使用打点计时器测定物体的速度，当电源频率低于50Hz时，仍然按50Hz时的频率计算，则测出的速度数值将比物体的真实值。
设计意图：知道打点计时器的基本构造，初步掌握打点计时器的使用方法
配餐作业
从下列三组题中任意选择两组题完成，建议选择AB或BC
A组题
1．电磁打点计时器的打点周期取决于（）
A. 交流电压的高低
B. 交流电的频率
C. 永久磁铁的磁性强弱
D. 振针与复写纸间的距离
2.根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到的物理量是（）
A．时间间隔B．位移C．平均速度D．瞬时速度
设计意图：基础知识训练
B组题
1．对纸带上的点迹说法正确的是（）
A．点迹记录了物体运动的时间。
B．点迹在纸带上的分布情况反映了物体的运动情况。
C．点迹在纸带上的分布情况，反映了物体的体积和大小。
D．点迹记录了物体在不同时刻的位置和某段时间内的位移
2.打出的是短线而不是点是什么原因（）
A．振针距离复写纸的太近B．振针距离复写纸的太短
C．电源频率太大D．电源频率太小
设计意图：提高学生对基础知识的理解和应用能力
C组题
1.当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列关于纸带上的点痕说法中正确的是（）
A．点痕记录了物体运动的时间
B．点痕记录了物体在不同时刻的位置和某段时间内的位移
C．点痕越密集，说明物体运动越快
D．相邻点痕间的间距越大，说明物体运动的快慢
2.打出的点迹不够清晰的原因可能是？（）
A．电源电压偏低
B．永磁体磁性不足
C．振针位置过高
D．复写纸陈旧
E．振动片不在永磁体的中央
设计意图：提高部分学生的能力
教学反思：由于学生对瞬时速度的概念理解不到位，以至于不会根据纸带中打出的点求瞬时速度。

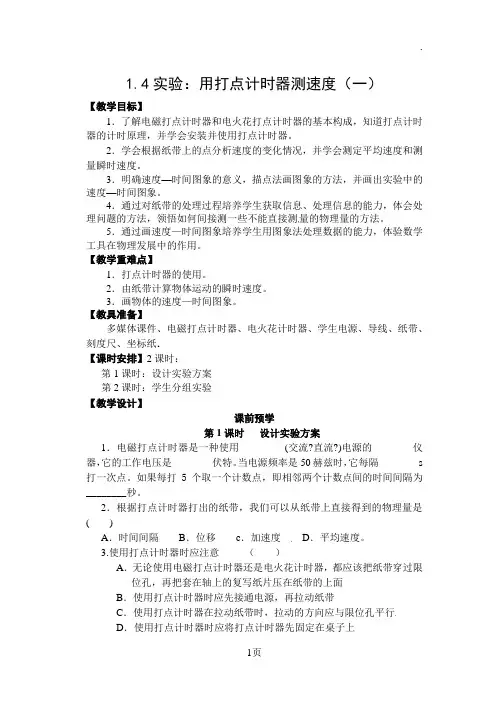

1.4(教案)实验：用打点计时器测速度(一)
1.4实验：用打点计时器测速度（一）【教学目标】1．了解电磁打点计时器和电火花打点计时器的基本构成，知道打点计时器的计时原理，并学会安装并使用打点计时器。
2．学会根据纸带上的点分析速度的变化情况，并学会测定平均速度和测量瞬时速度。
3．明确速度—时间图象的意义，描点法画图象的方法，并画出实验中的速度—时间图象。
4．通过对纸带的处理过程培养学生获取信息、处理信息的能力，体会处理问题的方法，领悟如何间接测一些不能直接测量的物理量的方法。
5．通过画速度—时间图象培养学生用图象法处理数据的能力，体验数学工具在物理发展中的作用。
【教学重难点】1．打点计时器的使用。
2．由纸带计算物体运动的瞬时速度。
3．画物体的速度—时间图象。
【教具准备】多媒体课件、电磁打点计时器、电火花计时器、学生电源、导线、纸带、刻度尺、坐标纸．【课时安排】2课时：第1课时：设计实验方案第2课时：学生分组实验【教学设计】课前预学第1课时设计实验方案1．电磁打点计时器是一种使用_________(交流?直流?)电源的________仪器，它的工作电压是________伏特。
当电源频率是50赫兹时，它每隔________s 打一次点。
如果每打5个取一个计数点，即相邻两个计数点间的时间间隔为________秒。
2．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是( )A．时间间隔B．位移c．加速度D．平均速度。
3.使用打点计时器时应注意（）A．无论使用电磁打点计时器还是电火花计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面B．使用打点计时器时应先接通电源，再拉动纸带C．使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行D．使用打点计时器时应将打点计时器先固定在桌子上4.如图所示，根据打点计时器打出的纸带判断哪条纸带表示物体做匀速运动（）A BC D5.如图1－4－13所示是一条利用打点计时器打出的纸带，求A点的瞬时速度．【预学疑难】课内互动（一）导入新课测定物体的速度并不是一件很容易的事情，特别是当物体的运动速度在不停变化时，测定某时刻的速度更是比较困难的，如上下飞舞的蝴蝶，要确定它某一时刻的速度是很困难的.我们现在只研究直线运动的速度的测量问题.当物体沿直线运动时，其位移在不断变化，要研究物体的运动，我们首先要准确记录物体运动的信息.直接测量物体运动的速度在技术上是比较复杂的，我们在测量时可以尝试通过测量物体运动的时间和位移，再经过计算或作图来判断物体的运动情况.在实验中，我们可以使用秒表和尺子，直接测量物体运动的时间和位移，但当物体运动速度太快时，采用这种方法的测量误差较大.打点计时器就是一种记录物体运动位移和时间信息的仪器，我们可以通过测量位移和时间来计算物体运动的速度以及速度的变化快慢.［合作探究］作为同桌的两位同学合作，简易模拟打点计时器.1.同桌两位同学之间，一位同学手拿一枝彩色画笔，另一位同学牵动一条宽约1 cm的长纸带，使纸带在你的笔下沿着直线缓慢向前移动.你按照一定的时间间隔点击纸带（比如每秒1次，或每秒2次），比比看，看谁牵动纸带的速度变化最小.想一想，相邻两点的距离跟牵动纸带的速度有什么关系?牵动纸带的快慢不均匀，对相邻两点所表示的时间有没有影响?2.两位同学竞走比赛，为了比较他们的运动情况，现在让每位同学都提着底部穿孔、漏沙比较均匀的两个沙袋一起竞走，然后通过他们的漏沙情况来判断他们的匀速运动情况和加速情况.以上两个探究活动目的是让学生体验打点计时器通过打点达到计时目的的原理.学生做完后讨论.生：相邻两点间的距离随着牵动纸带的速度的增大而加大.纸带运动的快慢不均匀，点子的间隔也不均匀，但对相邻两点间的时间间隔没有影响.生：参加竞走的两人若运动快慢比较稳定，则漏沙比较均匀，若加速运动，会发现快的时候漏沙少，慢的时候漏沙多.（二）进行新课师：在以上的活动中，同学们认识到了打点和漏沙可以体现物体运动的快慢.今天我们就来学习用打点计时器测定物体运动速度的方法，并用图象把这些速度形象地表示出来.一、电磁打点计时器教师布置学生对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读其使用说明书，明确电磁打点计时器的结构、各部分的名称、工作原理及使用方法.电磁打点计时器是一种使用交流电源的计时仪器，如图1－4－1所示.工作电压为4 V～6 V.当电源的频率是50 Hz时，它每隔0.02 s打一次点.通电以前，把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面.当接通电源时，线圈产生的交变磁场使振动片（由弹簧钢制成）磁化，振动片的一端位于永久磁铁的磁场中.由于振动片的磁极随着电流方向的改变而不断变化，在永久磁铁的磁场作用下，振动片将上下振动，其振动周期与线圈中的电流变化周期一致，即为0.02 s.位于振片一端的振针就跟着上下振动起来.这时，如果纸带运动，振针就在纸带上打出一系列小点.图1－4－1 电磁打点计时器【交流与讨论】电磁打点计时器使用低压交流电源工作，大家想一想能不能使用直流电源，为什么？生：工作原理中是靠电流方向的改变来改变磁铁的磁场方向，从而促使振动片上下振动，并且振动片的振动周期与电源的电流变化周期一致.若使用50 Hz的交流电，打点的时间间隔为0.02 s.这个值正好是电源频率的倒数.二、电火花计时器教师布置学生对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读说明书，明确两种打点计时器的结构、各部分的名称、工作原理及使用方法.电火花计时器电火花计时器的外形如图1－4－2所示，它可以代替电磁打点计时器使用，也可以与简易电火花描迹仪配套使用.图1－4－2使用时电源插头直接插在交流220 V插座内，将裁成圆片（直径约38 mm）的墨粉纸盘的中心孔套在纸盘轴上，将剪切整齐的两条普通有光白纸带（20 mm×700 mm）从弹性卡和纸盘轴之间的限位槽中穿过，并且要让墨粉纸盘夹在两条纸带之间.这样当两条纸带运动时，也能带动墨粉纸盘运动，当按下脉冲输出开关时，放电火花不至于始终在墨粉纸盘的同一位置而影响到点迹的清晰度.也可以用上述尺寸的白纸带和墨粉纸带（位于下面）做实验，还可以用两条白纸带夹着一条墨粉纸带做实验；墨粉纸可以使用比较长的时间，一条白纸带也可以重复使用，应注意降低实验成本.【交流与讨论】从原理上考虑，电火花计时器跟电磁打点计时器相比，哪个更好些，误差可能会更小？生：电火花计时器可能会更好些，因为电磁打点计时器中振针和纸带间的摩擦会更大些.教师评论并系统总结.师：电火花计时器使用中运动阻力极小，这种极小阻力来自于纸带运动的本身，而不是打点产生的，因而系统误差小，计时精度与交流电源频率的稳定程度一致（脉冲周期不大于50 μs ，这一方面也远优于电磁打点计时器），同时它的操作简易，使用安全可靠（脉冲放电电流平均值不大于5 μA ）.师：打点计时器能记录哪些信息？生：时间和位移.下面的时间交给学生自主探究.三、注意事项：①打点计时器在纸带上应打出轻重合适的小圆点，如遇到打出的是短横线，应调整一下振针距复写纸片的高度使之增大一点。

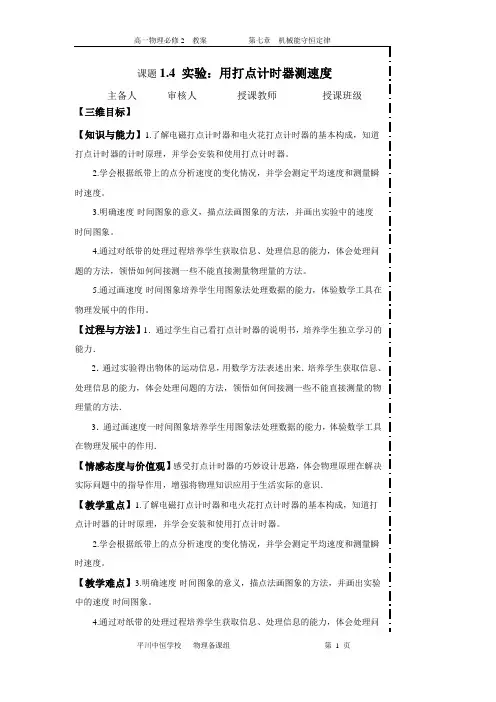

14实验：用打点计时器测速度1
题的方法，领悟如何间接测一些不能直接测量物理量的方法。
【教学工具】【自主学习】指导学生完成“知识体系梳理”【新知探究】测定物体的运动速度并不是一件容易的事，特别是物体的速度在不断变化时。
为了简化，我们今天只研究物体的直线运动。
当物体沿直线运动时，其位移在不断变化，要研究物体的运动，我们首先要准确记录物体的运动信息。
怎样记录呢?打点计时器是高中阶段学习的一个重要的计时仪器，通过本节课的学习要掌握打点计时器的工作原理和操作方法为后面对打点计时器的应用打下良好的基础。
一、电磁打点计时器1．构造电磁打点计时器构造如下图所示。
其工作电压为交流电46V。
当电源频率为50Hz，它每隔0.02s打一次点，即打点周期为0.02s。
2．打点原理如上图所示，通电以前，把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面。
当接通电源时，在线圈和永久磁铁的作用下，振片便振动起来。
位于振片一端的振针就跟着上下振动起来。
这时，如果纸带运动，振针就在纸带上打出一系列的小点。
3．使用方法及注意事项（1）要在满足电磁打点计时器所需电源，工作电压、频率要求下使用。
（2）使用前应检查打点的清晰程度。
（3）在使用打点计时器时，纸带位置要放正，释放纸带时，要使纸带自始至终与打点计时器基板平面平行，让其紧贴基板移动，要尽量不让纸带在移动过程中与限位孔的侧壁相碰，以减小因摩擦而造成的误差。
（4）在使用打点计时器时，应先接通电源，待打点计时器工作稳定时，再放开纸带。
（5）打点计时器属间歇性工作仪器。
每打完一条纸带，应及时切断电源，防止线圈长时间通电过热而损坏。
二、电火花计时器1．构造电火花计时器的构造如下图（甲）所示。
主要由脉冲输出开关、正负脉冲输出插座、墨粉纸盘、纸盘轴等构成。
其工作电压为交流220V，当电源频率为50Hz时，它每隔0.02s打一次点，电火花计时T 。
器的打点周期为0.02s2．计时原理电火花计时器装置中有一将正弦式交变电流转换为脉冲式交变电流的装置。
1.4实验：用打点计时器测量小车的速度
在公式v x
t
中，当t 0 时，在t
时间内的平均
速度即为某时刻(或某位置)的瞬时速度.(极限思想)
1.4 实验：用打点计时器测量小车的速度
一、实验原理
小车拉动纸带，用打点计时器按相同的时间间隔在纸 带上打下一系列点迹，这些点迹对应着各时刻小车的位置。 通过测量各个时刻小车的位置，计算出相邻时刻间的位移， 我们就可以算出小车的速度。
二、实验器材
小车 附有滑轮的长木板 打点计时器 纸带 细绳 刻度尺 坐标纸
五、绘制v-t图像
操作步骤：
1.建立直角坐标系，标物理量，写单位 2.选择合适的标度（图像占坐标系3/4区域） 3.描点 4.连线（平滑的曲线/提前预知判断图像大概走势）
要求：（1）使用铅笔、刻度尺、圆规、三角板规范作图 （2）试卷答题卡（用签字笔描黑）
课堂练习
1. 通过打点计时器得到的一条纸带上的点子不均
匀,下列判断正确的是: ( BC )
A．点子密集的地方物体的运动速度比较大 B．点子密集的地方物体的运动速度比较小 C．点子不均匀说明物体在做变速运动 D．点子不均匀说明打点计时器有故障
2.一同学在使用电磁打点计时器时，纸带上点不是圆点 而是一些短线，这可能的原因是（ D ）
A．接在直流电源上 B．电源电压不稳 C．电源频率不稳 D．打点针s vAE xAE (10 2)102 m / s 0.2m / s
t总
4 0.1S
注意事项：
1.两个计时点之间的时间间隔T0=0.02s，一般选择5个计时 点为一个计数点，T=5×0.02s=0.1s（减小纸带长度测量误 差，0.1s方便计算）；
1.4用打点计时器测速度实验报告
1
高 一 物 理 实 验 报 告
1.4实验：用打点计时器测速度
一.打点计时器的原理
如右图示,当线圈通以50赫6-8伏交流电时(我国交流电的频率为50赫)，线圈产生的交变磁场使振动片（由弹簧钢制成）磁化，振动片的一端位于永久磁铁的磁场中。
由于振动片的磁极随着电流方向的改变而不断变化，在永久磁铁的磁场作用下，振动片将上下振动，
其振动周期与线圈中的电流变化周期一致，振动片的一端装有打点针，当纸带从针尖下通过时。
便打上一系列点。
这就是打点计时器的原理。
f=50hz T=1s/50=0.02s
二.实验步骤
1、把打点计时器接到低压交流电源上，电压旋钮打到6-8伏位置。
2、安装好纸带。
3、启动电源，用手水平地拉动纸带，在纸带上打出一系列小点，然后迅速关闭电源。
4、取下纸带，进行测量。
①测平均速度：
Δx= Δt= x
v t
∆==∆ ②测瞬时速度
如图示意，4、6两点的时间极短，故可以将4、6两点间的
位移Δx 除以对应时间Δt 近似认为是5点的瞬时速度V 5。
如此下去，测出各点的瞬时速度。
请根据你实际打出的纸带进行测量，并将数据记在表格中，完成计算。
计数点
1 2 3 4 5 6 与计数点对应的时刻 t /s 与计数点相邻的两点间距离Δx/m 与计数点相邻的两点间平均速度 计数点的瞬时速度V
③作v-t 图象？
Δx
0 2 3 1 7
贴
纸
带
位
置
t/s
V /（m.s -1）。
1.4 实验：用打点计时器测速度

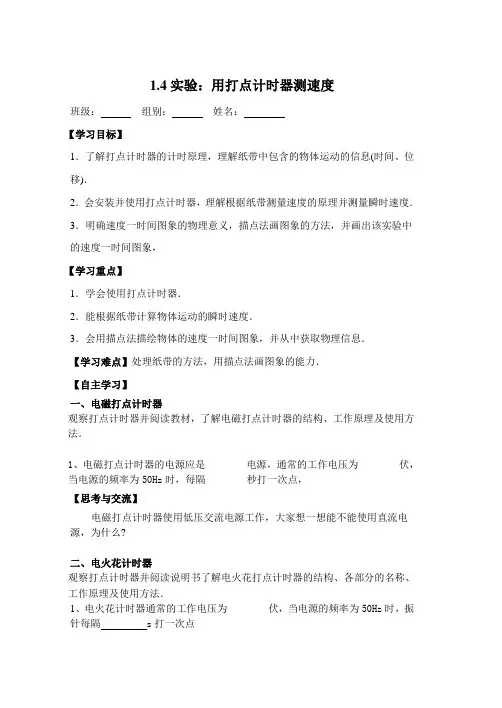

1.4实验：用打点计时器测速度班级：组别：姓名：【学习目标】1．了解打点计时器的计时原理，理解纸带中包含的物体运动的信息(时间、位移)．2．会安装并使用打点计时器，理解根据纸带测量速度的原理并测量瞬时速度．3．明确速度一时间图象的物理意义，描点法画图象的方法，并画出该实验中的速度一时间图象，【学习重点】1．学会使用打点计时器．2．能根据纸带计算物体运动的瞬时速度．3．会用描点法描绘物体的速度一时间图象，并从中获取物理信息．【学习难点】处理纸带的方法，用描点法画图象的能力．【自主学习】一、电磁打点计时器观察打点计时器并阅读教材，了解电磁打点计时器的结构、工作原理及使用方法．1、电磁打点计时器的电源应是________电源，通常的工作电压为________伏，当电源的频率为50Hz时，每隔________秒打一次点，【思考与交流】电磁打点计时器使用低压交流电源工作，大家想一想能不能使用直流电源，为什么?二、电火花计时器观察打点计时器并阅读说明书了解电火花打点计时器的结构、各部分的名称、工作原理及使用方法．1、电火花计时器通常的工作电压为________伏，当电源的频率为50Hz时，振针每隔 s打一次点三．练习使用打点计时器学生自主阅读教材中的实验步骤提示．学生动手练习使用打点计时器四、用打点计时器测量瞬时速度实例：如图，测量出包括E点在内的D，F两点间的位移△x和时间△t，算出纸带在这两点间的平均速度v=△x/△t，用这个平均速度代表纸带经过E 点时的瞬时速度．△x/△t可以大致表示正点的瞬时速度，D、F两点离E点越近，算出的平均速度越接近正点的瞬时速度．然而D，F两点距离过小则测量误差增大，应该根据实际情况选取这两个点．学生根据粗略表示某点瞬时速度的方法，选择合适的计数点，测量包含这根据v=△x/△t算出刚填完的表1中各点附近的平均速度，把它当作计时器打下这些点时的瞬时速度，填下表．从该表中能粗略看出手拉纸带运动的速五、用图象表示速度问题：刚才我们从表2中的数据可以粗略看出我们自己手拉纸带运动的速度变化情况，图象是表示变化规律的好方法，我们可以用图象来描述物体的速度变化情况，那么怎样用图象来表示物体运动的速度呢?请同学们先看课文并回答．学生具体操作描点．学生用打点计时器测得数据作出图象一一速度时间图象，可以从这些点的走向大致看出纸带速度的变化规律．更形象直观地显示自己手拉纸带的运动速度变化情况．【合作探究】百米赛跑时运动员的速度从始至终是不变的吗?如果有变化，你估计是怎样变化的?某位运动员的百米赛跑的成绩是10．57s，按照你的估计画出他在这段时间的v—t图象的草图．如果是没有受过训练的同学跑百米，他的v—t图象的形状可能有什么不同?【反思小结】速度时间图的应用：1、根据v-t图像确定物体的运动状态：a、图线是平行于t轴的直线表示物体进行匀速直线运动b、图线是倾斜的直线表示物体在进行匀变速直线运动c、图线是一般的曲线表示物体进行一般的变速运动2、确定任意时刻的速度。
高一物理人教版必修一1.4 实验：用打点计时器测速度
t/s
v/(m·s-1)
0
0 0.05
1
0.1 0.1
2
0.2 0.2
3
0.3 0.3
4
0.4 0.28
5
0.5 0.28
6
0.6 0.18
7
0.7 0.24
8
0.8 0.45
v/(m·s-1)
0.6 0.5 0.4 0.3 0.2 0.1
速 一.建系 度 二.描点 时 三.连线 间 作图 图 象 ——
为0.02ns
D.选取的第一个点为计数点1，到第n个点间运动的总时间 为0.02（n-1）s
1.一学生在练习使用打点计时器时，纸带上打出的不是圆
点，而是一些短线，这可能是因为（ D ）
A.打点计时器错接在直流电源上 B.电源电压不稳定 C.电源频率不稳定 D.振针压得过紧
交流 2．电磁打点计时器是一种使用_________( 填“交流”或
D.先接通电源或先释放纸带都可以
四、用打点计时器测量瞬时速度
F
D
D
F
D F △x/△t可以大致表示DF间各点的瞬时速度，两边点离得 越近算出的平均速度接近E点的瞬时速度，但过小的间距
也会增大测量的误差.
瞬时速度的求法
D 1.思想方法:
F
用某段时间内的平均速度来粗略的代替这段时间内的 某点的瞬时速度.所取的时间间隔越接近该点计算出 的瞬时速度就越精确. 2.测量原理： V =V E D-F = △X
0 1 2 3 4 5 6 7 8
t/10-1s
若打点计时器采用50Hz的交流电供电，关于计数点
间的时间，下列说法正确的是（ AD ）
A.纸带上5个连续点间运动的总时间为0.02×4s=0.08s B.纸带上5个连续点间运动的总时间为0.02×5s=0.1s C.选取的第一个点为计数点1，到第n个点间运动的总时间
高一物理必修一人教版1.4 实验用打点计时器测速度
调节方法：固定振针。
1.在本节课的实验中：
(1)使用打点计时器是先接通电源还是先拉纸带？
(2)手拉纸带速度应快一些还是慢一些？ (3)测量各计数点间的位移时，应一次测量出各计数点到起始
计数点的距离，还是分段测量各段距离？
提示：(1)使用打点计时器应先接通电源，待打点计时器打点
稳定后再用手拉纸带，这是实验规则。 (2)手拉纸带时，速度应快一些，以防止点迹太密，不易测量 导致误差过大。 (3)测量各计数点间的位移时，应一次测量出各计数点到起始
(4)取下纸带，把纸带上能看得清的某个点作为起始点O，以后每 隔相等时间取一个计数点，分别标上A、B、C、D…如图所示，依
次测出O到A、A到B、B到C……之间的距离x1、x2、x3…
2.数据处理 (1)打点计时器打点的周期为T，则A、B、C、D…各点的瞬时速 度分别为：
vA x x3 x x4 x x5 x1 x 2 、v B 2 、vC 3 、v D 4 2T 2T 2T 2T
x 求平均速度。 t
(2)当两点间距离越小或通过两点的时间越短时，两点间某点
的瞬时速度越接近于两点间的平均速度。
【解析】由题意知,相邻两点间的时间间隔为0.02 s。AC间的
距离为14 mm=0.014 m,AD间的距离为25 mm=0.025 m。
0.025 x 0.014 v m/s 由公式 v 得, v AC m / s 0.35 m / s, AD 3 0.02 2 0.02 t 0.42 m / s,
点的先后依次标为0、1、2、3、4、5、6…现在量得0、1间的
根据瞬时速度的定义，A、C两点比A、D两点更接近于B点，算
出的平均速度更接近于B点的瞬时速度，所以B点的瞬时速度更 接近于0.35 m/s。 答案:0.35 0.42 0.35
高中人教版物理必修1(课时作业与单元检测)：第一章 1.4 实验：用打点计时器测速度 Word版含解析
(10“快”或“慢”)，小车在0与1两点间的平均速度为慢0.3 m/s(20分钟，30分)知识点一电磁打点计时器和电火花计时器．下列关于打点计时器的说法中正确的是()．电磁打点计时器是利用振针上下振动，通过复写纸在纸带上留下一行小点．电火花打点计时器是利用火花放电的原理来工作的知识点二知识点三下图所示为同一打点计时器打出的4条纸带，其中，平均速度最大的是哪一条由图可知四条纸带所取点迹的总长相差不多，其中纸带所用时间最短，故其平均速度最大．某同学得到一条打点清晰的纸带，如图所示，要求测出点在内的一段间隔中的平均速度来粗略地代表D点的瞬时速度，已知交流，下列几种方法中最准确的是()0.12 s0.06 s0.04 s点的瞬时速度，最准确的应是用包含该点且与该点相邻的两点之间的平计算结果保留两位有效数字)．点间的中间时刻，求出0、2点间的平均速度即可认为是点的瞬时速度也可求出.0和6两个点的瞬时速度不便求出，需要注＝0.1 s ．根据v －＝x t得： x知识点四离如图所示，每两个相邻的测量点之间的时间间隔均为0.10 s.试根据纸带上各个计数点间的距离，计算出打下B 、C 、D 、E 、F 时速度，并将各个速度值填入下表(要求保留3位有效数字).v B v C v D v E v F 时速度随时间变化的关系图线．v Bv C v D v 0.400 0.479 0.560 0.640知将计算出的各点速度描在坐标纸上，并将各点用平滑的线连接起来，如下图所示．课后作业时间：45分钟满分：80分________姓名________分数．关于打点计时器的使用说法正确的是()在图中A、B两点之间，两条纸带(甲、乙)运动的时间之比是．无法比较假设打点计时器使用的是频率为50 Hz的交流电源，纸带上每打出两个相邻点8．打点计时器使用交流电源的频率为50 Hz ，在“探究小车速度随时间变化的规律”的实验中，若交流电的频率变小了而未被发现，则测得小车的速度值与真实值比较将( )A ．偏大B ．偏小C ．无影响D ．无法判断【答案】A【解析】打点计时器打点的频率是由电源的频率决定的，且打点的频率等于电源的频率．当交流电的频率为50 Hz 时，打点计时器每隔0.02 s 打一个点；当交流电频率低于50 Hz时，打点计时器打点的时间间隔将大于0.02 s ，计算速度时如果仍按0.02 s ，由v ＝Δx Δt可知，将导致测量出的速度值大于其真实值．9.用如图所示的计时装置可以近似测出气垫导轨上滑块的瞬时速度．已知固定在滑块上的遮光条的宽度为4.0 mm ，遮光条经过光电门的遮光时间为0.040 s ．则滑块经过光电门位置时的速度大小为( )A ．0.10 m/sB ．100 m/sC ．4.0 m/sD ．0.40 m/s【答案】A【解析】遮光条经过光电门的遮光时间很短，所以可以把遮光条经过光电门的平均速度当作滑块经过光电门位置时的瞬时速度，即v ＝d /t ＝0.004 m/0.040 s ＝0.10 m/s.10．一打点计时器在纸带上依次打出A 、B 、C 、D 、E 、F 等一系列的点，测得AB ＝11.0 mm ，AC ＝26.5 mm ，AD ＝40.0 mm ，AE ＝48.1 mm ，AF ＝62.5 mm.根据测量数据，下列关于物体在AF 段运动速度的判断正确的是( )A ．速度不变B ．速度越来越大C ．速度越来越小D ．速度先变大再变小后变大【答案】D【解析】AB ＝11.0 mm ，BC ＝AC －AB ＝15.5 mm ，CD ＝AD －AC ＝13.5 mm ，DE ＝AE －AD ＝8.1 mm ，EF ＝AF －AE ＝14.4 mm ，物体在AF 段运动速度先变大再变小后变大，选项D 正确．二、非选择题11．用接在50 Hz 交流电源上的打点计时器，测定小车速度，某次实验中得到一条纸带，如图所示．从比较清晰的点起，每五个计时点记为一个计数点，分别标为0、1、2、3、4、…，测得0与1两点间的距离为x 1＝30.0 mm,3与4两点间的距离为x 2＝48.0 mm ，则小车在0与1两点间的平均速度为________m/s ，在3与4两点间的平均速度为________m/s.【答案】0.3 0.48【解析】每五个计时点记为一个计数点，说明相邻两计数点间的时间间隔t ＝5T ＝0.1 s ，根据平均速度的公式v －＝x t 得，小车在0与1两点间的平均速度为v －1＝x 1t＝0.3 m/s ，在3与4两点间的平均速度为v －2＝x 2t＝0.48 m/s. 12．某学生在用电磁打点计时器做测定小车速度的实验时，其开始时的装配图如图所示，其中有错误与不妥之处，请把它找出来．电磁打点计时器必须接交流电源，而图上所接为直流电源，时，小车离定滑轮端太近，向前运动的余地太小，致使纸带上留下的计时点过少，来不便，产生较大误差，即小车离滑轮端太近不妥．．某同学在一次实验中，用打点计时器(频率为50 Hz，即每被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、个点未画出．其中x1＝7.05 cm、x2＝7.67 cm、x各相邻计数点间的时间间隔T＝________s.点小车运动的平均速度为________m/s，在保留两位有效数字)0.98由交流电的频率为50 Hz，知相邻两点的时间间隔为一个计数点，则各相邻计数点间的时间间隔Δt＝5T＝0.1 s.ΔxΔt得：8.91＋9.53＋10.15cm/s2.38 cm，x4＝2.88 cm，x5＝3.39 cm，x6＝3.87 cm.那么：在计时器打出点4时，求小车的速度．在平面直角坐标系中作出速度－时间图象，并分析小车的速度如何变化．(1)31.35 cm/s(2)见解析由图象可知小车速度均匀增加．。
物理①必修1.4《实验：用打点计时器测速度》教案
1.4实验：用打点计时器测速度【教学目标】1.了解电磁打点计时器和电火花打点计时器的基本构成，知道打点计时器的计时原理，并学会安装和使用打点计时器。
2.学会根据纸带上的点分析速度的变化情况，并学会测定平均速度和测量瞬时速度。
3.明确速度—时间图像的意义，描点法画图像的方法，并画出实验中的速度—时间图像象。
4.通过对纸带的处理过程培养学生获取信息、处理信息的能力，体会处理问题的方法，领悟如何间接测一些不能直接测量物理量的方法。
5.通过画速度—时间图像培养学生用图像法处理数据的能力，体验数学工具在物理发展中的作用。
【教学重点】1. 打点计时器的使用。
2. 由纸带计算物体运动的瞬时速度。
3. 画物体的速度—时间图像。
【教学难点】1. 对纸带数据的处理。
2. 画图像的方法。
【课时安排】1课时【教学过程】一、导入新课测定物体的运动速度并不是一件容易的事，特别是物体的速度在不断变化时。
为了简化我们今天只研究物体的直线运动.当物体沿直线运动时，其位移在不断变化，要研究物体的运动，我们首先要准确记录物体的运动信息，怎样记录呢？请同桌的两位同学合作用彩笔和纸带模拟打点计时器。
思考：1. 彩笔打出的点能不能准确记录纸带的位置？2. 在打点时间间隔大致相同的情况下，纸带拉动的快慢对纸带上点的间隔有无影响？学生讨论：师总结：彩笔打出的点可以记录纸带的位置，但在打点时间间隔大致相同的情况下，纸带拉动的快慢对纸带上点的间隔有影响（拉的越慢纸带上点越密，反之就会越稀疏）考虑到用手打点的时间间隔不能准确相等，所以无法准确测定物体的运动速度。
原因在哪？学生：原因出在用手打点时的时间间隔不能严格相等，要是有一台打点时间间隔严格相等的仪器问题就可以解决了。
二、新课教学师：我们今天要介绍的打点计时器就是可以精确记录时间间隔和位移的仪器。
（一）电磁打点计时器布置学生阅读打点计时器的说明书:明确打点计时器的结构,各部分的名称,工作原理及使用方法。
